BRUKSANVISNING WS 960/125 Alpha Tools

• Flänsens ordning se sidan 24

1 Spindelfastlåsning 2 Skyddskåpa 3 Spännfläns * 4 Slipskiva 5 Flänsmutter *

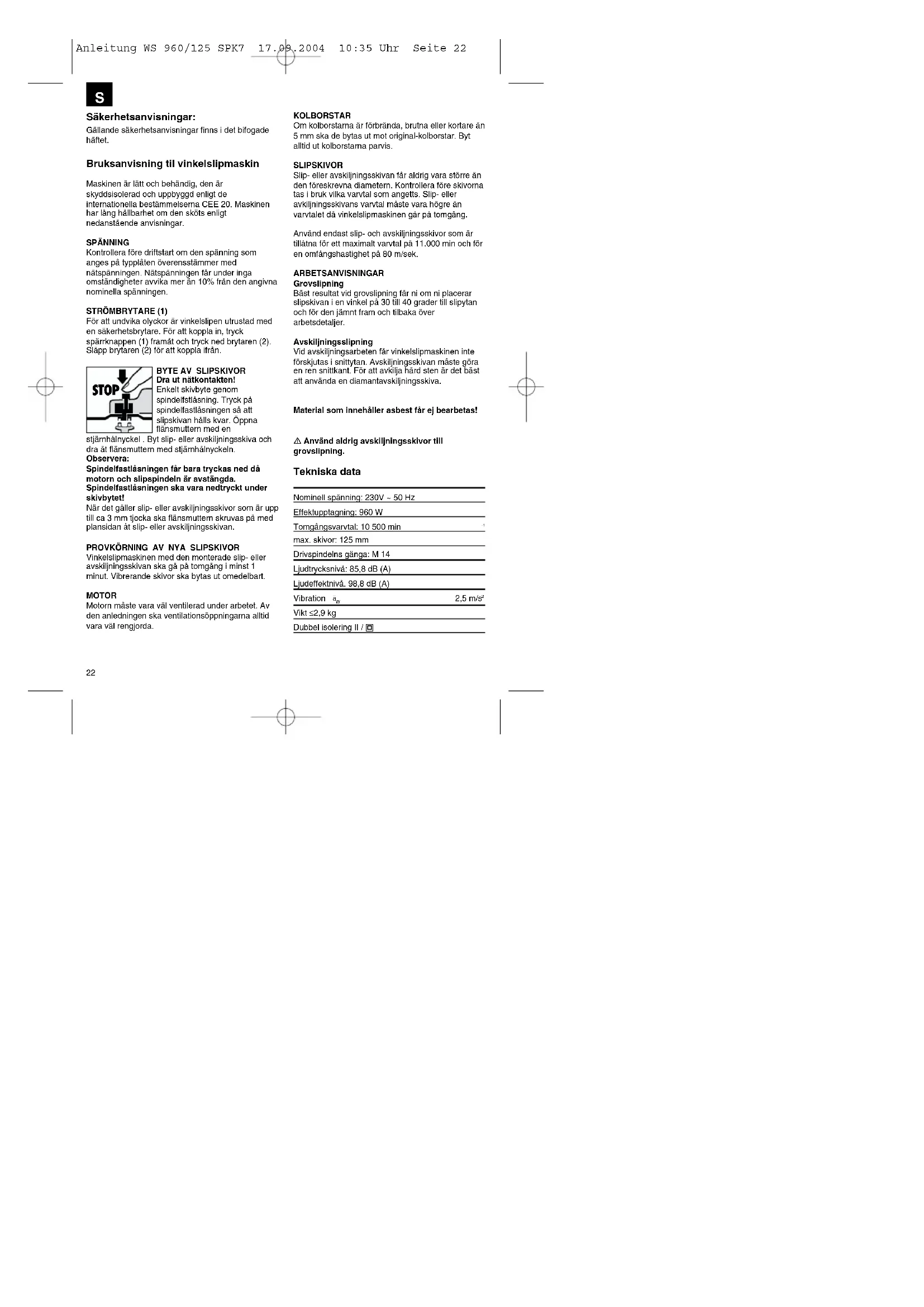

Spændeflange Flangemøtrik Placering af flangen ved brug af lige slibeskive Anleitung WS 960/125 SPK7 17.09.2004 10:35 Uhr Seite 2122 Säkerhetsanvisningar: Gällande säkerhetsanvisningar finns i det bifogade häftet. Bruksanvisning til vinkelslipmaskin Maskinen är lätt och behändig, den är skyddsisolerad och uppbyggd enligt de internationella bestämmelserna CEE 20. Maskinen har lång hållbarhet om den sköts enligt nedanstående anvisningar. SPÄNNING Kontrollera före driftstart om den spänning som anges på typplåten överensstämmer med nätspänningen. Nätspänningen får under inga omständigheter avvika mer än 10% från den angivna nominella spänningen. STRÖMBRYTARE (1) För att undvika olyckor är vinkelslipen utrustad med en säkerhetsbrytare. För att koppla in, tryck spärrknappen (1) framåt och tryck ned brytaren (2). Släpp brytaren (2) för att koppla ifrån.

Dra ut nätkontakten! Enkelt skivbyte genom spindelfstlåsning. Tryck på spindelfastlåsningen så att slipskivan hålls kvar. Öppna flänsmuttern med en stjärnhålnyckel . Byt slip- eller avskiljningsskiva och dra åt flänsmuttern med stjärnhålnyckeln. Observera: Spindelfastlåsningen får bara tryckas ned då motorn och slipspindeln är avstängda. Spindelfastlåsningen ska vara nedtryckt under skivbytet! När det gäller slip- eller avskiljningsskivor som är upp till ca 3 mm tjocka ska flänsmuttern skruvas på med plansidan åt slip- eller avskiljningsskivan.

PROVKÖRNING AV NYA SLIPSKIVOR

Vinkelslipmaskinen med den monterade slip- eller avskiljningsskivan ska gå på tomgång i minst 1 minut. Vibrerande skivor ska bytas ut omedelbart. MOTOR Motorn måste vara väl ventilerad under arbetet. Av den anledningen ska ventilationsöppningarna alltid vara väl rengjorda. KOLBORSTAR Om kolborstarna är förbrända, brutna eller kortare än 5 mm ska de bytas ut mot original-kolborstar. Byt alltid ut kolborstarna parvis. SLIPSKIVOR Slip- eller avskiljningsskivan får aldrig vara större än den föreskrevna diametern. Kontrollera före skivorna tas i bruk vilka varvtal som angetts. Slip- eller avkiljningsskivans varvtal måste vara högre än varvtalet då vinkelslipmaskinen går på tomgång. Använd endast slip- och avskiljningsskivor som är tillåtna för ett maximalt varvtal på 11.000 min och för en omfångshastighet på 80 m/sek. ARBETSANVISNINGAR Grovslipning Bäst resultat vid grovslipning får ni om ni placerar slipskivan i en vinkel på 30 till 40 grader till slipytan och för den jämnt fram och tilbaka över arbetsdetaljer. Avskiljningsslipning Vid avskiljningsarbeten får vinkelslipmaskinen inte förskjutas i snittytan. Avskiljningsskivan måste göra en ren snittkant. För att avkilja hård sten är det bäst att använda en diamantavskiljningsskiva. Material som innehåller asbest får ej bearbetas! Använd aldrig avskiljningsskivor till grovslipning. Tekniska data Nominell spänning: 230V ~ 50 Hz Effektupptagning: 960 W Tomgångsvarvtal: 10 500 min

max. skivor: 125 mm Drivspindelns gänga: M 14 Ljudtrycksnivå: 85,8 dB (A) Ljudeffektnivå. 98,8 dB (A) Vibration

STOP Anleitung WS 960/125 SPK7 17.09.2004 10:35 Uhr Seite 22Reservdelsbeställning Lämna följande uppgifter vid beställning av reservdelar: Maskintyp Maskinens artikel-nr. Maskinens ident-nr. Reservdelsnummer för erforderlig reservdel Reservdel Reservdelsnummer Reservkol 44.303.60.01.001 Brytare 44.303.60.01.002

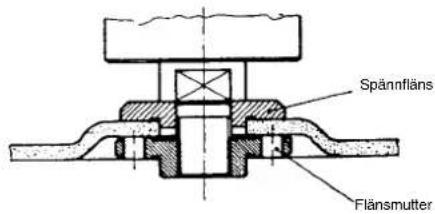

Flänsernas ordning vid användning av slipskivor och avskiljningsskivor

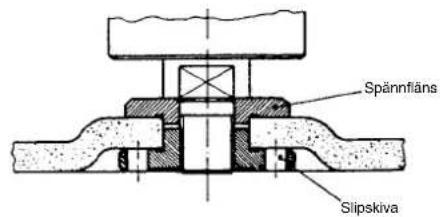

Spännfläns Slipskiva Arrangemang av flänsen vid användning av en krökt eller rak slipskiva

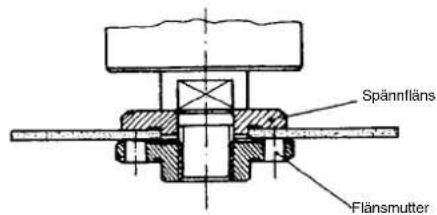

Spännfläns Flänsmutter Arrangemang av flänsen vid användning av en krökt avskiljnngsskivor

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkter, även utdrag, är endast tillåtet med uttryckligt tillstånd från ISC GmbH.
