MANUAL DE USUARIO WS 960/125 Alpha Tools

1 Enclavamiento de husillo 2 Cubierta protectora 3 Brida de sujección * 4 Muela de afilar 5 Tuerca de brida *

• Disposition des brides voir page 12 *Posición de las bridas vésse página 15

Bride de serrage Ecrou à bride Disposition des brides en cas d’utilisation d’une meule tronçonneuse droite Anleitung WS 960/125 SPK7 17.09.2004 10:35 Uhr Seite 1213 Instrucciones de seguridad Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto. Instrucciones de servicio de la lijadora angular El aparato es ligero y fácil de manejar, está provisto de un aislamiento protector y ha sido concebido según las disposiciones internacionales CEE 20. El aparato tiene una larga duración de vida si se observan las instrucciones de mantenimiento siguientes. TENSION Antes de la puesta en marcha compruebe que la tensión indicada en la placa de características concuerda con la tensión en la red. Dicha tensión no deberá diferir en ningún momento más del 10% de la tensión indicada. INTERRUPTOR (FIG. 1) La lijadora angular está equipada con un interruptor de seguridad para prevenir accidentes. Para conectar la tecla de bloqueo (1), desplazarla hacia delante y presionar la tecla del interruptor (2). Para desconectar, soltar la tecla del interruptor (2).

COMO CAMBIAR EL PAPEL DE

LIJA Primeramente desenchufar el aparato. A continuación presione el bloqueo del husillo para enclavar el disco. Abra la tuerca bridada con la llave de espigas frontales. Cambie el disco de muela o de corte y apriete de nuevo la tuerca bridada con la llave. ¡Atención: Presione únicamente el bloqueo del husillo si el motor y el husillo se hallan parados! ¡El bloqueo del husillo debe permanecer presionado durante el cambio del disco! En caso de discos de lijado o de corte de hasta 3 mm es preciso desatornillar la tuerca bridada con el lado plano hacia el disco.

FUNCIONAMIENTO DE PRUEBA DE LOS

NUEVOS DISCOS DE LIJADO. Ponga la lijadora en marcha al menos durante un minuto con el nuevo disco de lijado o de corte. Discos que se pongan a vibrar deberán ser sustituidos inmediatamente. MOTOR El motor deberá estar bien ventilado durante su funcionamiento, las ranuras de ventilación deberán mantenerse por tanto siempre limpias.

ESCOBILLAS DE CARBON

Las escobillas deberán sustituirse por piezas originales siempre que estén quemadas, rotas o tengan menos de 5 mm. Se sustituirán siempre de dos en dos.

Los discos de lijado o de corte no deberán superar el diámetro previsto. Antes de usar los discos compruebe el número de revoluciones que se indica en éllos. Dicho número debe ser mayor al de las revoluciones en vacio indicadas para la lijadora angular. Emplee siempre discos de lijado o de corte que hayan sido homologados para una velocidad máxima de 11.000 min

y para una velocidad periférica de 80 m/seg.

INSTRUCCIONES DE USO

Lijado grueso o de desbaste Los mejores resultados en la lijadura de desbaste se obtienen manteniendo el disco a un ángulo de 30º a 40º respecto a la superficie de lijado y desplazando la lijadora con movimientos regulares sobre la pieza a trabajar. Corte No incline la lijadora respecto al plano de corte. El disco deberá presentar un reborde de corte limpio. Para cortar piedra dura se empleará preferentemente un disco de corte adiamantado. ¡No trabaje con materiales que contengan amianto No use nunca discos de corte para desbastar.

STOP Anleitung WS 960/125 SPK7 17.09.2004 10:35 Uhr Seite 13Características técnicas: Tensión de la red: 230 V ~ 50 Hz Potencia absorbida 960 Watios Revoluciones en vacio: 10.500 min

Ø max. del disco 125 mm Rosca del husillo motriz: M 14 Nivel de presión acústica LPA: 85,8 dB(A) Nivel de potencia acústica LWA: 98,8 dB(A) Vibración a

Peso 2,9 kg Aislamiento protector II / Pedido de las piezas de repuesto Al realizar el pedido de las piezas de repuesto se deberá indicar lo siguiente: Tipo del aparato Número de artículo del aparato Número de identificación del aparato Número de pieza de repuesto de la pieza necesaria Carbón recambio 44.303.60.01.001 Interruptor 44.303.60.01.002

Disposición de las bridas en el uso de discos de lijado o de corte

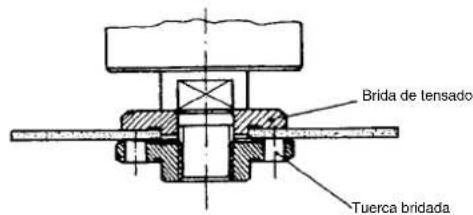

Brida de tensado Tuerca bridada Disposición de las bridas si se emplea un disco de lijado acodado o recto

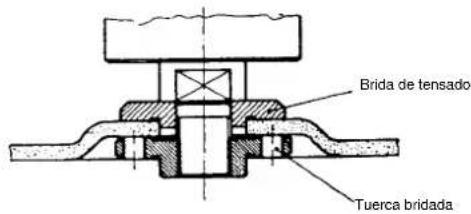

Brida de tensado Tuerca bridada Disposición de las bridas si se emplea un disco de corte acodado.
