MANUALE UTENTE WS 960/125 Alpha Tools

Osservate le istruzioni per l'uso

Usate gli occhiali protettivi

① Per la disposizione della flangia vedi

pag. 18

Placaring al flangen se side 21

2 Carter di protezione

3 Flangia fissaggio *

4 Disco

5 Dado fissaggio *

E

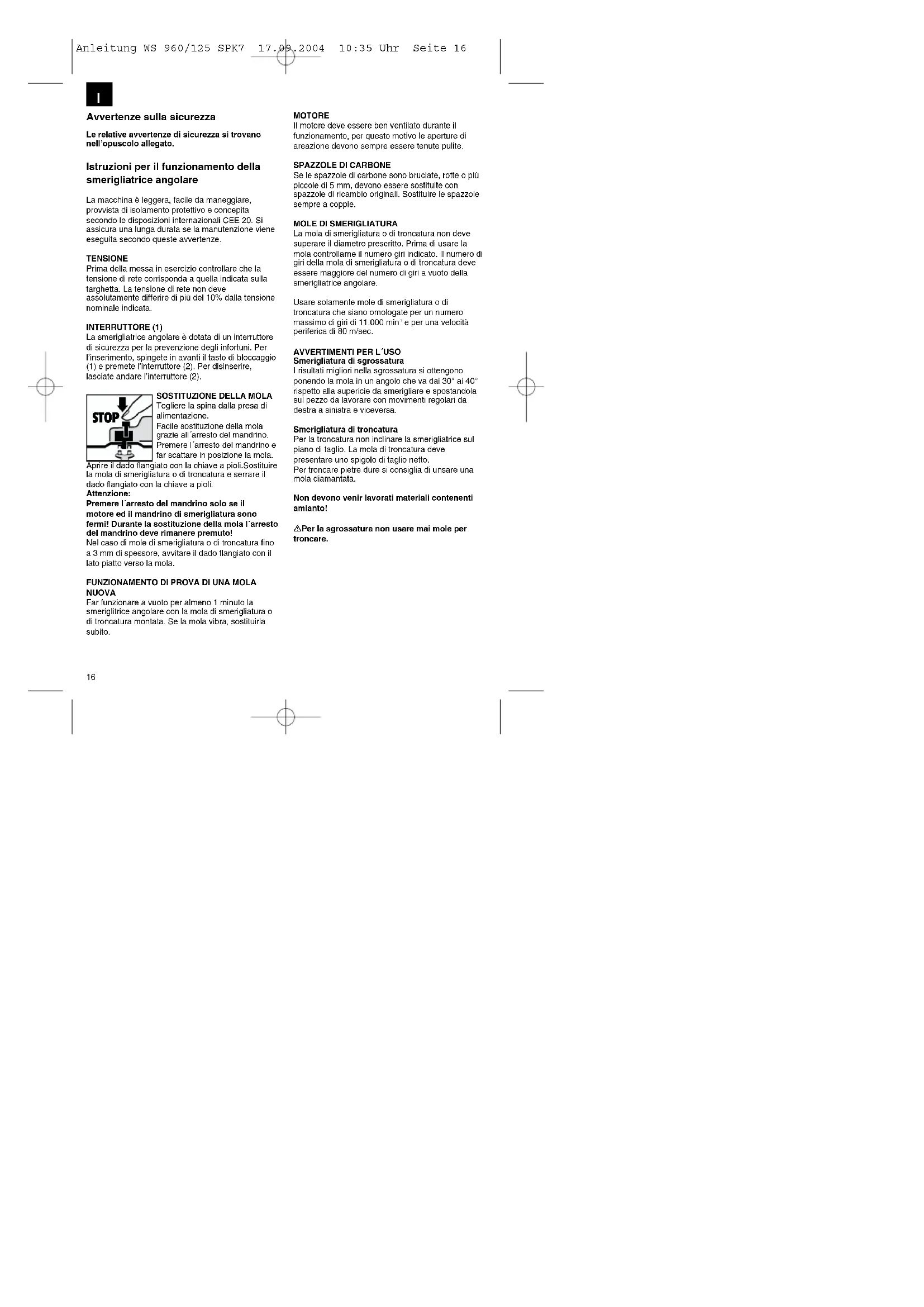

Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Istruzioni per il funzionamento della smerigliatrice angolare

La macchina è leggera, facile da maneggiare, provvista di isolamento protettivo e concepita secondo le disposizioni internazionali CEE 20. Si assicura una lunga durata se la manutenzione viene eseguita secondo queste avverlenze.

TENSIONE

Prima della messa in esercizio controllare che la tensione di rete corrisponda a quella indicata sulla targhetta. La tensione di rete non deve assolutamente differire di più del 10% dalla tensione nominale indicata.

INTERRUTTORE (1)

La smerigliatrice angolare è dotata di un interruttore di sicurezza per la prevenzione degli infortuni. Per l'inserimento, spingete in avanti il tasto di bloccaggio (1) e premete l'interruttore (2). Per disinserire, lasciate andare l'interruttore (2).

SOSTITUZIONE DELLA MÓLA

Togliere la spina dalla presa di alimentazione.

Facile sostituzione della mola grazie all'arresto del mandrino. Premere l'arresto del mandrino e far scattare in posizione la mola.

Aprire il dado flangiato con la chiave a pioli. Sostituire la mola di smerigliatura o di troncatura e serrare il dado flangiato con la chiave a pioli.

Attenzione:

Premere l'arresto del mandrino solo se il motore ed il mandrino di smerigliatura sono fermi! Durante la sostituzione della mola l'arresto del mandrino deve rimanere premuto!

Nel caso di mole di smerigliatura o di troncatura fino a 3 mm di spessore, avvitare il dado flangiato con il lato piatto verso la mola.

FUNZIONAMENTO DI PROVA DI UNA MOLA NUOVA

Far funzionare a vuoto per almeno 1 minuto la smeriglitrice angolare con la mola di smerigliatura o di troncatura montata. Se la mola vibra, sostituirla subito.

MÔTÔRE

Il motore deve essere ben ventilato durante il funzionamento, per questo motivo le aperture di areazione devono sempre essere tenute pulite.

SPAZZOLE DI CARBONE

Se le spazzole di carbone sono bruciate, rotte o più piccole di 5 mm, devono essere sostituite con spazzole di ricambio originali. Sostituire le spazzole sempre a coppie.

MOLE DI SMERIGLIATURA

La mola di smerigliatura o di troncatura non deve superare il diametro prescritto. Prima di usare la mola controllame il numero giri indicato. Il numero di giri della mola di smerigliatura o di troncatura deve essere maggiore del numero di giri a vuoto della smerigliatrice angolare.

Usare solamente mole di smerigliatura o di troncatura che siano omologate per un numero massimo di giri di 11.000 min ^1 e per una velocità periferica di 80 m/sec.

AVVERTIMENTI PER L'USO

Smerigliatura di sgrossatura

I risultati migliori nella sgrossatura si ottengono ponendo la mola in un angolo che va dai 30° ai 40° rispetto alla superficie da smerigliare e spostandola sul pezzo da lavorare con movimenti regolari da destra a sinistra e viceversa.

Smerigliatura di troncatura

Per la troncatura non inclinare la smerigliatrice sul piano di taglio. La mola di troncatura deve presentare uno spigolo di taglio netto. Per troncare pietre dure si consiglia di unsare una mola diamantata.

Non devono venir lavorati materiali contenenti amianto!

Per la sgrossatura non usare mai mole per troncare.

DATI TECNICI

Tensione nominale: 230 V - 50 Hz
potenza assorbila: 960 W
numero giri a vuoto: 10.500 min
ø max. mola: 125 mm
filetlo del mandrino motore: M 14
livello di pressione acustica LPA: 85,8 dB (A)
livello di potenza sonora LWA: 98,8 dB (A)
Vibrazione s_w	<2,5 m/s ^2
Peso 2,9 kg
Con isolamento protettivo II / ☑

Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si

dovrebbe dichiarare quanto segue

●modello dell'apparecchio

●numero dell'articolo dell'apparecchio

- numero d'ident. dell'apparecchio

- numero del pezzo di ricambio del ricambio ssitat

Pezzo di ricambio N. pezzo di

ricambio

Spazzole di carbone di ricambio 44.303.60.01.001

Interruttore 44.303.60.01.002

1

Posizione della flangia se si impiegano mole per smerigliatura e troncatura

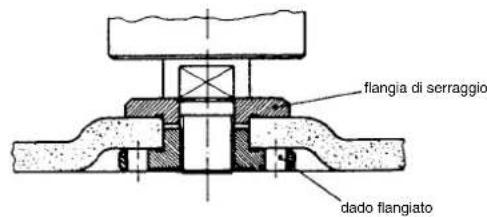

1 Posizione della flangia se si impiega una mola per smerigliatura piegata a gomito o diritta

flangia di serraggio dado flangiato

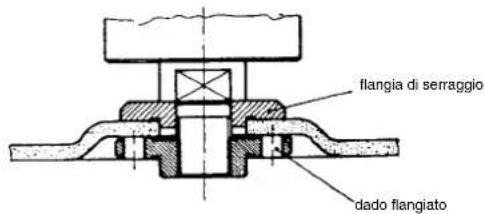

2 Posizione della flangia se si impiega una mola per troncatura piegata a gomito

flangia di serraggio dado flangiato

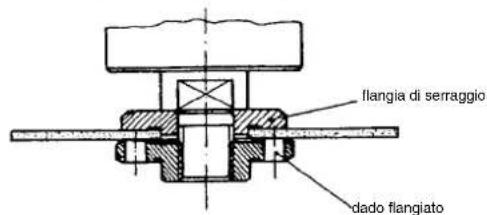

3 Posizione della flangia se si impiega una mola per troncatura diritta

flangia di serraggio dado flangiato
