WS 960/125 - Mylly Alpha Tools - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kulmahiomakone
Merkki	Alpha Tools
Malli	WS 960/125
Virtalähde	230 V ~ 50 Hz
Tehonkulutus	960 W
Tyhjäkäyntinopeus	10 500 rpm
Hiomalaikan maksimihalkaisija	125 mm
Karan kierre	M 14
Äänenpainetaso	85,8 dB(A)
Äänen tehotaso	98,8 dB(A)
Tärinä (aw)	≤ 2,5 m/s²
Paino	2,9 kg
Kaksoiseristys	Kyllä (luokka II)
Turvakytkin	Kyllä
Karan lukituslaite	Kyllä
Suojakansi	Kyllä
Päätoiminnot	Karhennus, leikkaus, katkaisu
Huolto ja puhdistus	Puhdista tuuletusraot; vaihda hiiliharjat (≤ 5 mm)
Varaosat saatavilla	Hiilet (44.303.60.01.001), kytkin (44.303.60.01.002)
Takuu	5 vuotta

Usein kysytyt kysymykset - WS 960/125 Alpha Tools

Kuinka käynnistää Alpha Tools WS 960/125 kulmahiomakone?

Käynnistääksesi työnnä lukituspainike (1) eteenpäin ja paina kytkinpainiketta (2). Pysäyttääksesi vapauta painike.

Kuinka vaihtaa hiomalaikka?

Irrota laite verkosta. Paina karan lukituslaitetta, kunnes se lukittuu. Käytä tappiavainta laipan mutterin löysäämiseen. Vaihda hiomalaikka ja kiristä mutteri tiukasti. Pidä lukituslaite painettuna koko toimenpiteen ajan.

Mitä hiomalaikan halkaisijoita on sallittu?

Hiomalaikan maksimihalkaisija on 125 mm. Älä koskaan käytä suurempaa halkaisijaa.

Mikä hiomalaikan nopeus vaaditaan?

Hiomalaikan nopeuden on oltava vähintään 11 000 rpm ja kehänopeuden vähintään 80 m/s. Tarkista aina hiomalaikan merkinnät.

Voinko käyttää katkaisulaikkaa karhennukseen?

Ei, älä koskaan käytä katkaisulaikkoja karhennukseen. Ne on tarkoitettu vain leikkaukseen.

Kuinka tarkistaa hiiliharjojen kunto?

Hiiliharjat on vaihdettava, jos ne ovat kuluneet, rikkoutuneet tai niiden pituus on alle 5 mm. Vaihda aina molemmat harjat samanaikaisesti alkuperäisiin hiiliin.

Mitä tehdä, jos hiomalaikka tärisee epänormaalisti?

Pysäytä laite välittömästi. Suorita tyhjäkäyntitesti vähintään minuutin ajan uudella hiomalaikalla. Jos tärinä jatkuu, vaihda hiomalaikka.

Mikä on syöttöjännite?

Laite toimii 230 V ~ 50 Hz. Varmista, että verkkojännite vastaa arvokilven jännitettä, toleranssi ±10 %.

Kuinka huoltaa tuuletusraot?

Tuuletusrakojen on pysyttävä puhtaina moottorin oikean jäähdytyksen varmistamiseksi. Puhdista ne säännöllisesti pehmeällä harjalla tai paineilmalla.

Mistä löydän varaosia?

Varaosat (hiilet: 44.303.60.01.001, kytkin: 44.303.60.01.002) ovat saatavilla huoltopalvelusta. Ilmoita laitteen tyyppi, tuotenumero ja tunnistenumero.

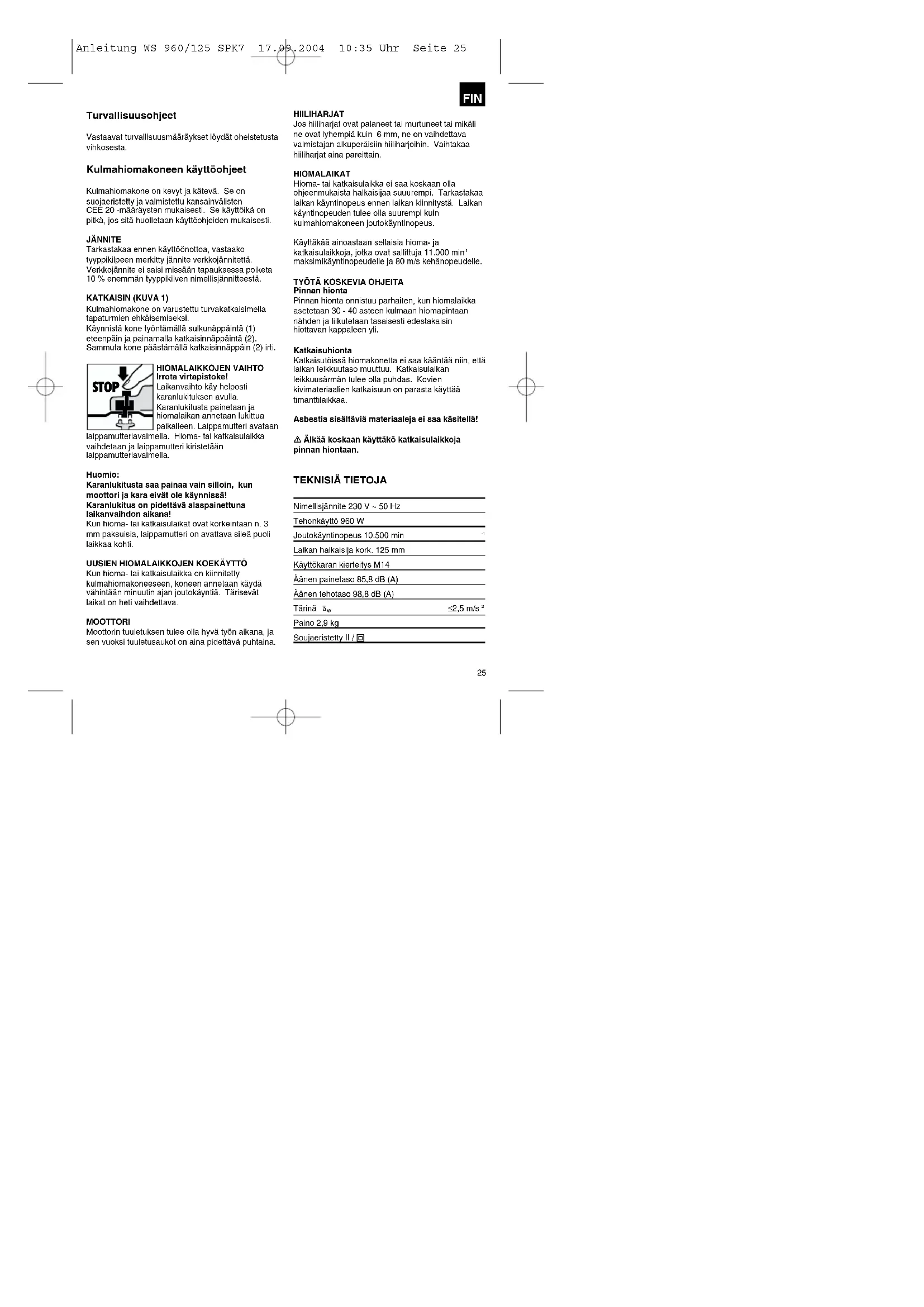

KÄYTTÖOHJE WS 960/125 Alpha Tools

Noudata käyttöohjetta

④ Laipan ajoitus, katso sivu 27

Vastaavat turvallisuusmääräykset löydät oheistetusta vihkosesta.

Kulmahiomakoneen käyttöohjeet

Kulmahiomakone on kevyt ja kätevä. Se on suojaeristetty ja valmistettu kansainvälisten CEE 20 -määräysten mukaisesti. Se käyttöikä on pitkä, jos sitä huolletaan käyttöohjeiden mukaisesti.

JÄNNITE

Tarkastakaa ennen käyttöönottoa, vastaako tyyppikilpeen merkitty jännite verkkojännitettä. Verkkojännite ei saisi missään tapauksessa poiketa 10 % enemmän tyyppikilven nimellisjännitteestä.

KATKAISIN (KUVA 1)

Kulmahiomakone on varustettu turvakatkaisimella tapatumien ehkäisemiseksi. Käynnistä kone työntämällä sulkunäppäintä (1) eteenpäin ja painamalla katkaisinnäppäintä (2). Sammuta kone päästämällä katkaisinnäppäin (2) irti

HIOMALAIKKOJEN VAIHTO Irrota virtapistoke!

Laikanvalihto käy helposti karanlukituksen avulla. Karanlukitusta painetaan ja hiomalaikan annetaan lukittua paikalleen. Laippamutteri avataar

laippamutteriavaimella. Hioma- tai katkaisulaikka vaihdetaan ja laippamutteri kirstetään laippamutteriavaimella.

Huomio:

Karanlukitusta saa painaa vain silloin, kun moottori ja kara eivät ole käynnissä! Karanlukitus on pidettävä alaspalnettuna laikanvalhdon alkana!

Kun hloma- tai katkalsulalkat ovat korkelntaan n. 3 mm paksuisia, laippamutteri on avattava sileä puoli laikkaa kohti.

UUSIEN HIOMALAIKKÖJEN KOEKÄYTTÖ

Kun hioma- tai katkaisulaikka on kiinnitetty kulmahiomakoneeseen, koneen annetaan käydä vähintään minuutin ajan joutokäyntlä. Tärisevät laikat on heti vaihdettava.

MOOTTORI

Moottorin tuuletuksen tulee olla hyvä työn alkana, ja sen vuoksi tuuletusaukot on aina pidettävä puhtaina.

HIILIHARJAT

Jos hiliharjat ovat palaneet tai murtuneet tai mikäli ne oval lyhempiä kuin 6 mm, ne on vaihdettava valmistajan alkuperäisiin hiliharjoihin. Vaihtakaa hiliharjat aina pareittain.

HIOMALAIKAT

Hioma- tai katkaisulaikka ei saa koskaan olla ohjeenmukaista halkaisijaa suuurempi. Tarkastakaa laikan käyntinopeus ennen laikan kiinnitystä. Laikan käyntinopeuden tulee olla suurempi kuin kulmahiomakoneen joutokäyntinopeus.

Käyttäkää ainoastaan sellaisia hioma- ja katkaisulaikkoja, jotka ovat sallittuja 11.000 min ^-1 maksimikäyntinopeudelle ja 80 m/s kehänopeudelle.

TYÖTÄ KOSKEVIA OHJEITA Pinnan hionta

Pinnan hionta onnistuu parhaiten, kun hiomalaikka asetetaan 30 - 40 asteen kulmaan hiomapintaan nähden ja liikutetaan tasaisesti edestakalsin hiottavan kappaleen yli.

Katkaisuhionta

Katkaisutöissä hiomakonetta ei saa kääntää niin, että laikan leikkuutaso muultuu. Kalkaisulaikan leikkuusärmän tulee olla puhdas. Kovien kivimatoriaalien katkaisuun on parasta käyttää timanttilaikkaa.

Asbestia sisältäviä materiaaleja ei saa käsitellä!

⚠ Älkää koskaan käyttäkö katkalsulaikkoja pinnan hiontaan.

TEKNISIÄ TIETOJA

Nimellisjännite 230 V - 50 Hz
Tehonkäyttö 960 W
Joutokäyntinopeus 10.500 min	-1
Laikan halkaisija kork. 125 mm
Käyttökaran klerteltys M14
Äänen painetaso 85,8 dB (A)
Äänen teholaso 98,8 dB (A)
Tärinä w	≤ 2,5 m/s2
Paino 2,9 kg
Soujaeristetty II / [☐]

FIN

Varaosatilaukset

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

●Laitteen tyyppi

●Laitteen tuotenumero

●Laitteen tunnusnumero

●Tarvittavan varaosan varaosanumero

Varahilet

44.303.60.01.001

Katkaisin 44.303.60.01.002

FIN

Laippojen sijoitus käytettäessä hiomalaikkoja ja katkaisulaikkoja

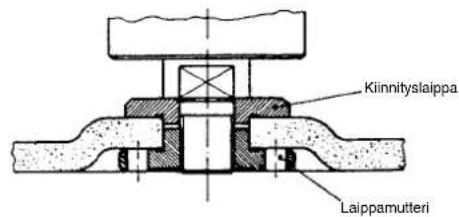

1 Laippojen sijoitus käytettäessä syvennyksellä varustettua tai suoraa hiomalaikkaa

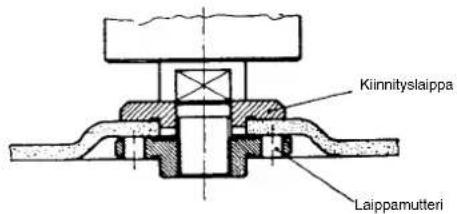

2 Laippojen sijoitus käytettäessä syvennyksellä varustettua katkaisulaikkaa

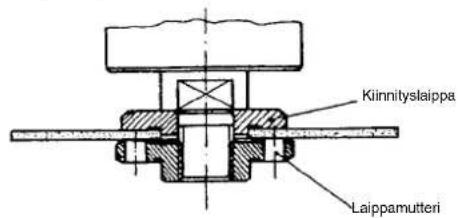

3 Laippojen sijoitus käytettäessä suoraa katkaisulaikkaa

27

CZ

Käyttöchjoesa kauhute laitteite männämme 6 vuoden takun simä tapukasaa, että valmistanämme tucte on paumcellinen. 5 vuoden määränka aikas joka vaaranslytmishkostä tai sitta helkostä, jokin osiskas on ottanut laittoen hatuures. Takuuvassoiden eddyityksena on laittoen käyttöchjoesa annottujen määrysten mukainan asianturlava huolta senä laitteämme määrystenmukainan käytö.

On itsestaän sehvaä, että asiakksan lakimääräiset takuukorvausolkeudet kisilyviit näiden 5 vuoden sikeras.

Teku un vormose Seosen Littikssodien aluesela te kurlin päämyntedastajan auseen meissa pakalisseti voimassackieven lakmääräyson täydennyksand. Asakkaan tulee kärnyt takuaskolesa aluesata vastuessa olevan asakasparvelun tal alla manhun huiltopelvelun puicen.
