KÄYTTÖOHJE WS 125/850 Alpha Tools

Noudata käyttöohjetta

1 Karanlukitus
2 Suojus
3 Kiinnityslaippa
4 Hiomalaikka
5 Laippamutteri

HR

1. Naprava za aretiranje vretena
2. Štitnik
3. Stezna prirubnica
4. Brusna ploča
5. Prirubnička matica *

F

Yleiset turvallisuusohjeet ja tapaturmantorjunta

Onnettomuuksilta vältytään ja vaaratta voidaan työskennellä vain silloin, kun turvallisuus- ja käyttöohjeet luetaan kokonaan ja ohjeita noudatetaan.

• Tarkastakaa kone, liitäntäjohto ja pistoke ennen jokaista käyttöä. Käyttäkää vain moitteettomassa kunnossa olevaa, vaurioitumatonta konetta. Sähkömiehen on vaihdettava vioiltuneet osat välittömästi uusiin.
• Ennen kaikkia koneelle tohtäviä töitä ja laikanvaihtoa sekä koneen ollessa käyttämättömänä on verkkopistoke irrotettava pistorasiasta.
• Verkkojohdon vahingoittumisen välttämiseksi viekää johto aina taakse koneesta poispäin.
• Ulkona työskenneltäessä saa käyttää vain tähän tarkoitukseen hyväksyttyjä jatkojohtoja. Käytettävien jatkojohtojen halkaisijan tulee olla vähintään 1,5 mm². Pistolittimissä tulee olla suojamaadoitus ja roiskevesisuujaus.
• Säilyttäkää laikat turvallisessa paikassa lasten ulottumattomissa.
• Käyttäkää hiomisen, harjauksen ja katkaisun yhteydessä aina suojalaseja, turvakäsineitä ja kuulosuojaimia. Jos työssä syntyy pölyä, on käytettävä hengityssuojaa.
• Kulmahiomakonetta saa turvallisuussyistä käyttää vain silloin, kun suojus ja lisäkahva ovat paikoillaan.
• Varmistakaa, että käsiteltävä kappale ei pääse luistamaan (kiinnitettävä).
• Kiveä käsiteltäessä (katkaistaessa ja hiottaessa) on käytettävä pölynpoistoimua. Poistoimun tulee olla hyväksytty kivipölyn poistoimuun.
• Asbestia sisältäviä materiaaleja ei saa käsitellä.

On noudatettava vastaavaa tapaturmantorjunnan määräystä (VBG 119).

• Huomio! Tulipalon vaara! Varmistakaa, että katkaisun tai hionnan yhteydessä ei ole syttyviä materiaaleja alueella, jonne kipinät voivat kantaa.
• Käyttäkää ainoastaan alkuperäisvaraosia.
• Korjaukset saa suorittaa vain sähkömies.
• Työpaikan melu saattaa yllittää 85 dB (A). Tällöin on työntekijän osaita suoritettava meluntorjunta- ja kuulonsuojelutoimenpiteet. Kulmahiomakoneen melu mitataan IEC 59 CO 11, IEO 704, DIN 45635, osa 21, NFS 31-031 (84/537/EWG) mukaisesti.
• Kiinnittäkää huomiota varmaan asentoon. Välttäkää luonnottomia asentoja.
• Älkää jättäkö konetta sateelle alttiiksi. Älkää käyttäkö sitä märässä tai kosteassa ympäristössä älkääkä syttyvien nesteiden läheisyydessä.
• Älkää kantako konetta verkkojohdosta. Suojatkaa verkkojohto öljyltä, liuottimilta ja teräviltä kulmilta.
• Pitäkää työskentelyalueenne järjestyksessä.
• Vamistakaa, että kytkin on katkaisuasennossa, kun kone kytketään verkkovirtaan.
• Käyttäkää sopivaa työvaatetusta. Älkää käyttäkö väljiä vaatteita tai koruja. Pitkähiuksisten on käytlettävä hiusverkkoa.
• Käyttäkää oman turvallisuutenne vuoksi vain valmistajan varusteita ja lisälaitteita.
• ISO 5349 mukainen kahvasta mitattu tärinä 8,9 m/s ^2 .

Kulmahiomakoneen käyttöohjeet

Kulmaliomakone ou kevyt ja kätevä. Se on suojaeristetty ja valmistettu kansainvälisten CEE 20 -määräysten mukaisesti. Se käyttölkä on pitkä, jos sitä huolletaan käyttönhjeiden mukaisesti.

JÄNNITE

Tarkastakaa ennen käyttöönottoa, vastaako tyyppikilpeen merkitty jännite verkkojännitetä. Verkkojännite ei saisi missään tapauksessa poiketa 10 % enemmän tyyppikilven nimellisjännitteestä.

KYTKIN

Kulmahiomakoneessa on turvakytkin onnettomuuksien välttämiseksi. Käynnistys tapahtuu työntämällä painike eteen, painike lukittuu painamalla. Kone sammutetaan painamalla painike alas. Painike siirtyy takaisin alkuasentoon.

HIOMALAIKKOJEN VAIHTO

Irrota virtapistoke!

Laikanvailto käy helposti karanlukituksen avulla. Karanlukitusta painetaan ja hinnalaikan annetaan lukittua paikalleen. Laippamutteri avataan laippamutteriavaimella. Hiomatai katkaisulaikka vaihdetaan ja laippamutteri kiristetään laippamutteriavaimella.

Huomio:

Karanlukitusta saa painaa vain silloin, kun moottori ja kara elvät ole käynnissä! Karanlukitus on pidettävä alaspalnettuna laikanyaihdon aikana!

Kun hioma-tai katkaisulaikat ovat korkeintaan n. 3 mm paksuisia, laippamutteri on avattava sileä puoli laikkaa kohti.

UUSIEN HIOMALAIKKOJEN KOEKÄYTTÖ

Kun hioma- tai katkaisulaikka on kiinnitetty kulmahiomakoneeseen, koneen annetaan käydä vähintään minuutin ajan juotukäyntiä. Tärisevät laikat on heti vaihdettava.

MOOTTORI

Muottorin tuuletuksen tulee olla hyvā työn aikana, ja sen vuoksi tuuletusaukot on aina pidettävä puhtaina.

HIILIHARJAT

Jos hiiliharjat ovat palaneet tai murtuneet tai mikäli ne ovat lyhempiä kuin 6 mm, ne on vaihdettava valmistajan alkuperäisiin hiiliharjoihin. Vaihtakaa hiiliharjat aina pareittain.

HIOMALAIKAT

Hioma- tai katkaisulaikka ei saa koskaan olla ohjeenmukaista halkaisijaa suunrempi. Tarkastakaa laikan käyntinopeus ennen laikan klinnitystä. Laikan käyntinopeuden tulee olla suurempi kuin kulmahiomakoneen joutokäyntinopens.

Käyttäkää ainoastaan sellaisia hioma- ja katkaisulaikkoja, jotka ovat sallittuja 11.000 min maksimikäyntinnpeudelle ja 80 m/s kehänopeudelle.

TYÖTÄ KOSKEVIA OHJEITA

Pinnan hionta

Pinnan hionta onnistuu parhaiten, kun hiomalaikka asetetaan 30 - 40 asteen kulmaan hiomapintaan nähden ja liikutetaan tasaisesti edestakaisin hintavan kappaleen yli.

Katkaisuhionta

Katkaisutõissä liuomakonetta ei saa kääntää niin, että laikan leikkuutasn muuttuu. Katkaisulaikan leikkuusärmän tulee olla puhdas. Kuvien kivimateriaalien katkaisuun on parasta käyttää timantilaikkaa.

Asbestia sisältäviä materiaaleja ei saa käsitellä!

Älkää koskaan käyttäkö katkaisulaikkoja pinnan hiontaan.

TEKNISIÄ TIETOJA

Nimellisjännite 230 V ~ 50 Hz
Tehonkäytö 850 W
Joutokäytünopeus 11.000 min	*
Laikan balkaisija kork. 125 mm
Käyttökaran kierreitys M14
Äänen painetaso 85,9 dB (A)
Äänen tehotaso 98,9 dB (A)
Tärinä a _w	8.9m/s ^2
Paino 2,3 kg
Soujaeristetty II / [IMAGE]

FIN

Laippojen sijoitus käytettäessä hiomalaikkoja ja katkaisulaikkoja

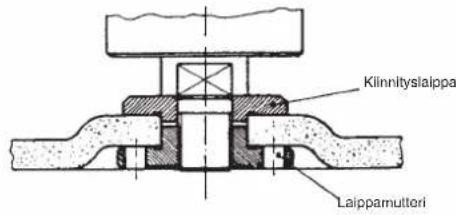

1 Laippojen sijoitus käytettäessä syvennyksellä varustettua tai suoraa hiomalaikkaa

Klinnityslaippa Laippamuttori

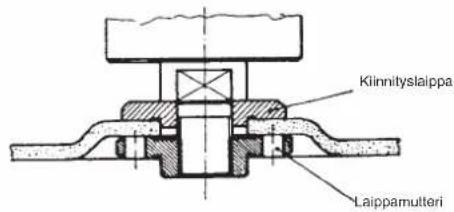

2 Laippojen sijoitus käytettäessä syvennyksellä varustettua katkaisulaikkaa

Kiinnityslaippa Laippamutteri

3 Laippojen sijoitus käytettäessä suoraa katkaisulaikkaa

Kiinnityslaippa Laippamutteri

24
