NAVODILA ZA UPORABO WS 125/850 Alpha Tools

Upoštevajte navodila za uporabo

Uporabljajte zaščitna očala

Splošna navodila za varno delo in preprečevanje nesreč

Vamo delo brez nesreč in nevarnosti z orodjem je mogoče opravljati le, će ste v celoti prebrali navodila za vamo delo in navodilo za uporabo ter ju tudi izvajate.

• pred vsako uporabo kontrolirajte orodje samo, priključni kabel in vtič. Delajte le z brezhibnim in nepoškodovanim orodjem. Poškodovane dele naj takoj zamenja usposobljen električar.
• preden začnete kakršna koli dela na orodju in pred vsako menjavo delov orodja izvlecite električni vtič iz vtičnice, prav tako tudi, ko orodja ne uporabljate.
  ● da se električni kabel ne bi poškodoval, naj bo vedno zadaj za strojem.
• pri delih na prostem je dovoljeno uporabljati le predpisane kabelske podaljške. Minimalni prerez uporabljenih podaljševalnih kablov mora biti 1,5 mm. Vtiči morajo imeti zaščitne kontakte in biti zaščiteni pred vodo.
• orodje je potrebno shraniti na varnem mestu, ki je nedosegljivo za otroke.
• pri brušenju, čiščenju in rezanju vedno uporabljajte zaščitna očala, zaščitne rokavice in glušnike, pri prašnih delih pa zaščitno masko za dihanje.
• kotni brusilnik je zaradi varnosti dovoljeno uporabljati le z montiranim zaščitnim pokrovom in dodatnim ročajem.
  ● material, ki ga boste obdelovali, pred začetkom dela pritrdite, da ne bo mogel drseti.
• pri obdelovanju (razbijanju in brušenju) kamna je potrebno odsesavati prah. Naprava za odsesavanje mora imeti dovoljenje za odsesavanje prahu od kamnin.
  ● materialov, ki vsebujejo azbest, ni dovoljeno obdelovati. Upoštevajte ustrezna navodila za preprečevanje nesreć (Nemčija: VBG 119) poklicnega združenja.

• Nevarnost požara! Pazite, da pri razbijanju in brušenju amterialov ne bo v doşegu isker nobenih vnetljivih/gorljivih materialov.

• uporabljajte le originalne nadomestne dele.

• popravila lahko izvaja le strokovno usposobljen električar.
• hrup na delovnem mestu je lahko večji od 85 db (A). V tem primeru mora delavec izvajati ukrepe za zaščito pred hrupom in za zaščito sluha. Hrup te električne naprave je izmerjen v skladu z IEC 59 CO 11, IEC 704, DIN 45635, 21. del, NFS 31-031 (84/537/EGS).
• pazite, da boste stali na varnem, ter se izogibajte nenormalnim držam telesa.
• pazite, da električni aparat ne bo na dežju, ter ga ne uporabljajte v mokrlh ali vlažnih razmerah in ne v bližini gorljivih tekočin.
• orodja ne nosite na električnem kablu. Pazite, da kabla ne bodo poškodovali olje, razredčila in ostri robovi. Ne nosite orodja na kablu.
  ● delovno mesto naj bo urejeno in ne v neredu.
  ● prepričajte se, da je stikalo za vklop izključeno, ko orodje priklapljate v električno omrežje.
• nosite primema delovna oblačila - brez širokih oblačil in nakita. Če imate dolge lase, si nadenite mrežico za lase.
• zaradi svoje lastne varnosti uporabljajte le originalni pribor in dodatne naprave proizvajalca orodja.
  ● nihanja bili izmerjeni v skladu z ISO 5349.

Navodilo za uporabo kotnega brusilnika

UPORABA

Kotni brusilnik je namenjen za rezanje in grobo brušenje kovin in kamnin z uporabo ustrezne rezalne oz. grobe brusilne plošče.

ELEKTRIČNA NAPETOST

Pred prvim začetkom dela preverite, ali je napetost, navedena na tablici na orodju, enaka napetosti Vašega električnega omrežja. Omrežna napetost ne sme v nobenem primeru od predpisane odstopati za već kot 10 %.

VARNOSTNO STIKALO

Kotni brusilnik ima vgrajeno varnostno stikalo za preprečevanje nesreč. Za vklop tipko potisnite naprej in jo pritisnite navzdol, dokler ne zaskoči. Za izklop kotnega brusilnika tipko pritisnite navzdol, skočila bo nazaj v izhodiščni položaj.

Enostavna zamenjava plošče z aretiranjem vretena. Pritisnite na aretirno stikalo za vreteno in pustite, da brusilna plošča zaskoči. S ključem odvijte prirobnično matico, zamenjajte brusilno oz. rezalno ploščo in matico z istim ključem ponovno privijte.

Pozor!

Aretirno stikalo vretena pritiskajte le pri brusilnem vretenu in ko je motor ugasnjen! Med zamenjavo brusilne plošče mora aretimo stikalo vretena ostati pritisnjeno!

Pri brusilnih ali rezalnih ploščah z debelino do cca. 3 mm matico prirobnice privijte z gladko stranjo k brusilni ali rezalni plošči.

POSKUSNO DELO Z NOVIMI BRUSILNIMI PLOŠČAMI

Kotni brusilnik naj z montirano brusilno ali rezalno ploščo deluje v prostem teku najmanj 1 minuto. Če plošča vibrira, jo takoj zamenjajte.

MOTOR

Motor mora med delom imeti dobro ventilacijo, zato morajo biti odprtine za prezračevanje vedno čiste.

BRUSILNE PLOŠČE

Brusilna ali rezalna plošča ne sme biti nikoli večja od predpisanega premera. Pred uporabo brusilne ali rezalne plošče kontrolirajte njeno predpisano število vrtljajev, ki mora biti večje kot število vrtljajev kotnega brusilnika v prostem teku.

Uporabljajte le brusilne in rezalne plošče, ki so narejene za maksimalno število vrtljajev 11.000 min ^-1 in za obodno hitrost 80 m/sec.

NAVODILA ZA DELO

Grobo brušenje

Najlažje in najboljše boste grobo brusili, će boste brusilno ploščo glede na brusilno površino držali pod kotom od 30° do 40° in jo enakomerno premikali ćez obdelovani predmet sem in tja.

Rezanje

Pri rezanju kotnega brusilnika ne postavljajte postrani. Rezalna plošča mora imeti oster rezalni rob. Za rezanje trdih kamnov je najbolje uporabiti diamantno rezalno plošćo.

Materialov, ki vsebujejo azbest, ni dovoljeno obdelovati!

Rezalnih plošč nikoli ne uporabljajte za grobo brušenje!

TEHNIČNI PODATKI

Nazivna napetost: 230 V ~ 50 Hz

Poraba: 850 W

Število vrtljajev v prostem teku: 11.000 min

Max. ø plošče: 125mm

Navoji pogonskega vretena: M 14

Hrupni tlak LPA: 85,9 db (A)

Moč hrupa LWA: 98,9 db (A)

Vibracije aW: 8,9m/s

Zaščitna izolacija II / ☑

Teža: 2,3 kg

SLO

Izvedba prirobnice z uporabo brusilnih in rezalnih plošč

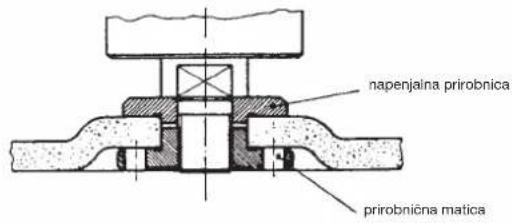

1 Izvedba prirobnice z uporabo kolenaste ali ravne brusilne plošče

napenjalna prirobnica prirobnica matica

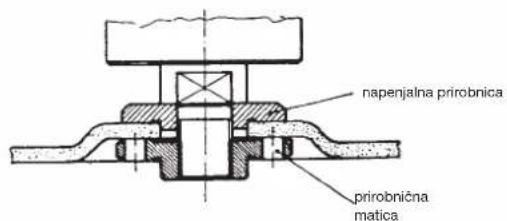

2 Izvedba prirobnice z uporabo kolenaste rezalne plošče

napenjalna prirobnica prirobnična matica

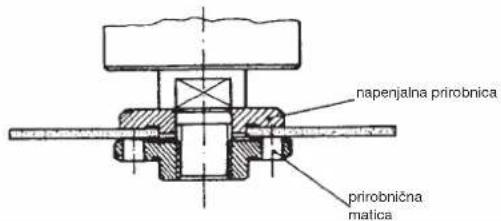

3 Izvedba prirobnice z uporabo ravne rezalne plošće

napenjalna prirobnica prirobnična matica
