NAVODILA ZA UPORABO WS 960/125 Alpha Tools
Upoštevajte navodila za uporabo
Uporabljajte zaščitna očala
Odgovarjajoči varnostni napotki se nahajajo v priloženem zvezku.
Navodilo za uporabo kotnega brusilnika
UPORABA
Kotni brusilnik je namenjen za rezanje in grobo brušenje kovin in kamnin z uporabo ustrezne rezalne oz. grobe brusilne plošče.
ELEKTRIČNA NAPETOST
Pred prvim začetkom dela preverite, ali je napetost, navedena na tablici na orodju, enaka napetosti Vašega električnega omrežja. Omrežna napetost ne sme v nobenem primeru od predpisane odstopati za već kot 10 %.
STIKALO (SLIKA 1)
Kotni brusilnik je opremljen z varnostnim stikalom zaradi preprečevanja nezgod. Pri vklopu potisnite zapiralno tipko (1) naprej in pritisnite stikalno tipko (2). Za izklop spustite stikalno tipko (2).
Izvlecite el. vtič iz vtičnice! Enostavna zamenjava plošče z aretiranjem vretena. Pritisnite na aretimo stikalo za vreteno in pustite, da brusilna plošča
zaskoči. S ključem odvijte prirobnično matico, zamenjajte brusilno oz. rezalno plošćo in matico z istim ključem ponovno privijte.
Pozor!
Aretirno stikalo vretena pritiskajte le pri brusilnem vretenu in ko je motor ugasnjen! Med zamenjavo brusilne plošče mora aretimo stikalo vretena ostati pritisnjeno!
Pri brusilnih ali rezalnih ploščah z debelino do cca. 3 mm matico prirobnice privijte z gladko stranjo k brusilni ali rezalni plošči.
POSKUSNO DELO Z NOVIMI BRUSILNIMI PLOŠČAMI
Kotni brusilnik naj z montirano brusilno ali rezalno
34
ploščo deluje v prostem teku najmanj 1 minuto. Če plošča vibrira, jo takoj zamenjajte.
MOTOR
Motor mora med delom imeti dobro ventilacijo, zato morajo biti odprtine za prezračevanje vedno čiste.
BRUSILNE PLOŠČE
Brusilna ali rezalna plošča ne sme biti nikoli večja od predpisanega premera. Pred uporabo brusilne ali rezalne plošče kontrolirajte njeno predpisano število vrtljajev, ki mora biti večje kot število vrtljajev kotnega brusilnika v prostem teku.
Uporabljajte le brusilne in rezalne plošče, ki so narejene za maksimalno število vrtljajev 11.000 min ^-1 in za obodno hitrost 80 m/sec.
NAVODILA ZA DELO
Grobo brušenje
Najlažje in najboljše boste grobo brusili, će boste brusilno ploščo glede na brusilno površino držali pod kotom od 30° do 40° in jo enakomerno premikali čez obdelovani predmet sem in tja.
Rezanje
Pri rezanju kotnega brusilnika ne postavljajte postrani. Rezalna plošča mora imeti oster rezalni rob. Za rezanje trdlh kamnov je najbolje uporabiti diamantno rezalno ploščo.
Materialov, ki vsebujejo azbest, ni dovoljeno obdelovati!
⚠️ Rezalnih plošč nikoli ne uporabljajte za grobo brušenje!
TEHNIČNI PODATKI
| Nazivna napetost: 230 V ~ 50 Hz | |
| Poraba: 960 W | |
| Število vrtljajev v prostem teku: 10.500 min | |
| Max. ø plošče: 125mm | |
| Navoji pogonskega vretena: M 14 | |
| Hrupni tlak LPA: 85,8 db (A) | |
| Moč hrupa LWA: 98,8 db (A) | |
| Vibracijo aW: ≤2,5 m/s | |
| Zaščitna izolacija II / ☑ | |
| Toža: 2,9 kg |
Naročanje nadomestnih delov
Pri naročanju nadomestnih delov je potrebno navesti sledeče podatke:
●tip naprave
-številka artikla
●identifikacijska številka naprave
-številka zahtevanega nadomestnega dela
Stikalo 44.303.60.01.002
Nadomestno oglje (ščetke) 44.303.60.01.001
SLO
Izvedba prirobnice z uporabo brusilnih in rezalnih plošč
1

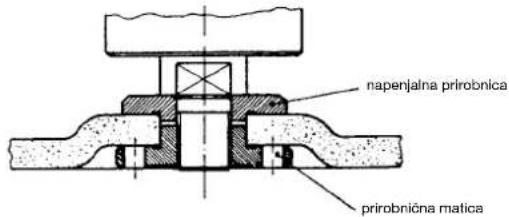

Izvedba prirobnice z uporabo kolenaste ali ravne brusilne plošče


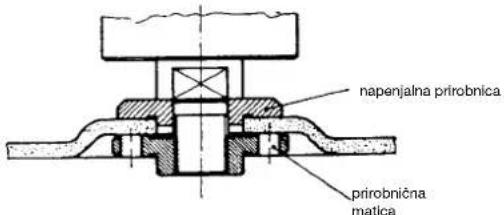

Izvedba prirobnice z uporabo kolenaste rezalne plošče


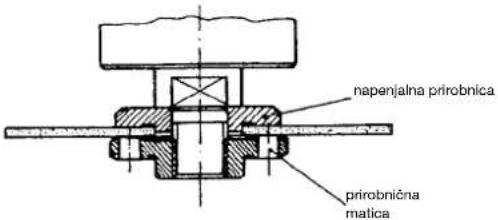

Izvedba prirobnice z uporabo ravne rezalne plošće

