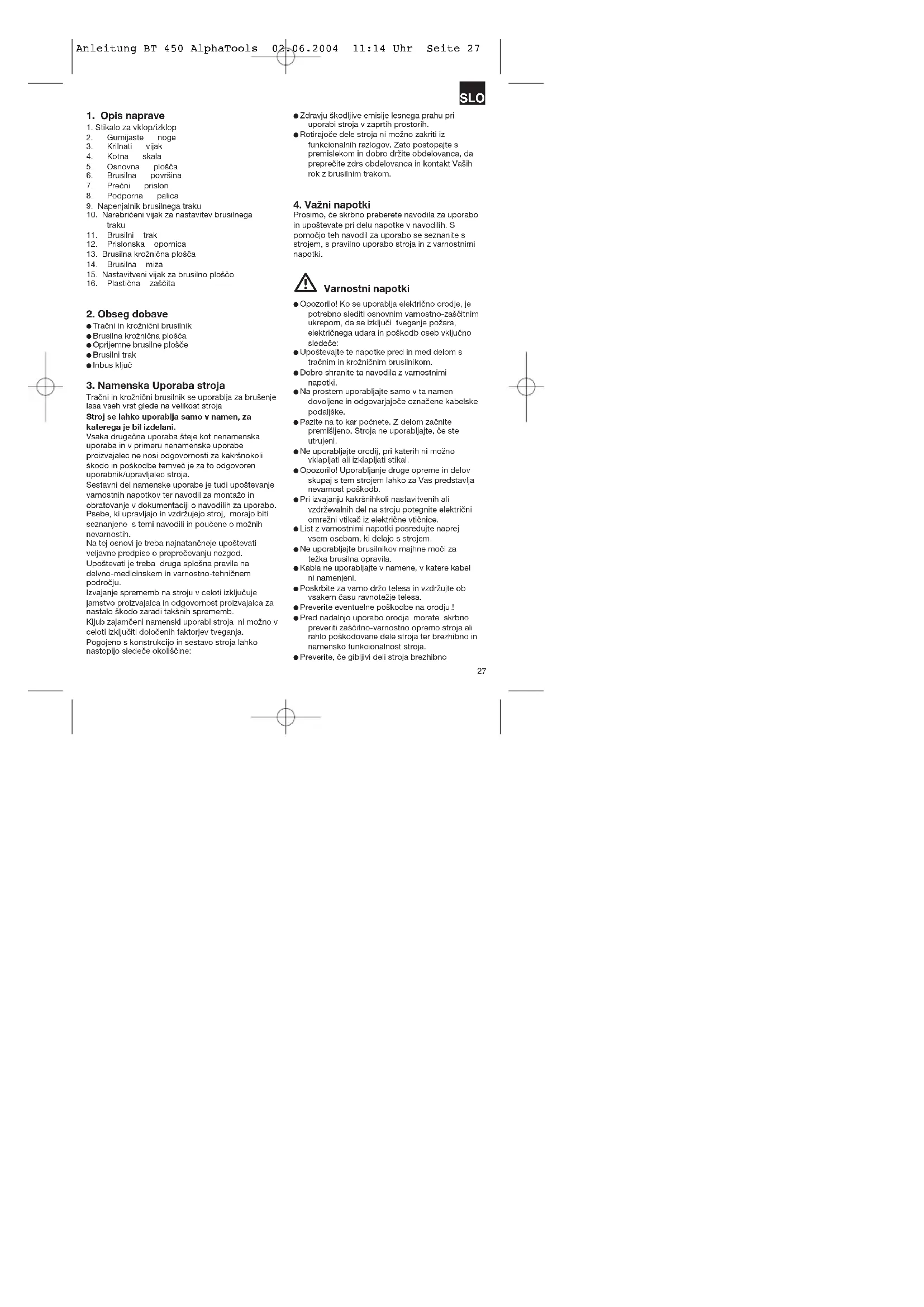

NAVODILA ZA UPORABO BT 450 Alpha Tools

10. Narebričeni vijak za nastavitev brusilnega

13. Brusilna krožnična plošča

15. Nastavitveni vijak za brusilno ploščo

16. Plastična zaščita

Tračni in krožnični brusilnik Brusilna krožnična plošča Oprijemne brusilne plošče Brusilni trak Inbus ključ

3. Namenska Uporaba stroja

Tračni in krožnični brusilnik se uporablja za brušenje lasa vseh vrst glede na velikost stroja Stroj se lahko uporablja samo v namen, za katerega je bil izdelani. Vsaka drugačna uporaba šteje kot nenamenska uporaba in v primeru nenamenske uporabe proizvajalec ne nosi odgovornosti za kakršnokoli škodo in poškodbe temveč je za to odgovoren uporabnik/upravljalec stroja. Sestavni del namenske uporabe je tudi upoštevanje varnostnih napotkov ter navodil za montažo in obratovanje v dokumentaciji o navodilih za uporabo. Psebe, ki upravljajo in vzdržujejo stroj, morajo biti seznanjene s temi navodili in poučene o možnih nevarnostih. Na tej osnovi je treba najnatančneje upoštevati veljavne predpise o preprečevanju nezgod. Upoštevati je treba druga splošna pravila na delvno-medicinskem in varnostno-tehničnem področju. Izvajanje sprememb na stroju v celoti izključuje jamstvo proizvajalca in odgovornost proizvajalca za nastalo škodo zaradi takšnih sprememb. Kljub zajamčeni namenski uporabi stroja ni možno v celoti izključiti določenih faktorjev tveganja. Pogojeno s konstrukcijo in sestavo stroja lahko nastopijo sledeče okoliščine: Zdravju škodljive emisije lesnega prahu pri uporabi stroja v zaprtih prostorih. Rotirajoče dele stroja ni možno zakriti iz funkcionalnih razlogov. Zato postopajte s premislekom in dobro držite obdelovanca, da preprečite zdrs obdelovanca in kontakt Vaših rok z brusilnim trakom.

Prosimo, če skrbno preberete navodila za uporabo in upoštevate pri delu napotke v navodilih. S pomočjo teh navodil za uporabo se seznanite s strojem, s pravilno uporabo stroja in z varnostnimi napotki. Varnostni napotki Opozorilo! Ko se uporablja električno orodje, je potrebno slediti osnovnim varnostno-zaščitnim ukrepom, da se izključi tveganje požara, električnega udara in poškodb oseb vključno sledeče: Upoštevajte te napotke pred in med delom s tračnim in krožničnim brusilnikom. Dobro shranite ta navodila z varnostnimi napotki. Na prostem uporabljajte samo v ta namen dovoljene in odgovarjajoče označene kabelske podaljške. Pazite na to kar počnete. Z delom začnite premišljeno. Stroja ne uporabljajte, če ste utrujeni. Ne uporabljajte orodij, pri katerih ni možno vklapljati ali izklapljati stikal. Opozorilo! Uporabljanje druge opreme in delov skupaj s tem strojem lahko za Vas predstavlja nevarnost poškodb. Pri izvajanju kakršnihkoli nastavitvenih ali vzdrževalnih del na stroju potegnite električni omrežni vtikač iz električne vtičnice. List z varnostnimi napotki posredujte naprej vsem osebam, ki delajo s strojem. Ne uporabljajte brusilnikov majhne moči za težka brusilna opravila. Kabla ne uporabljajte v namene, v katere kabel ni namenjeni. Poskrbite za varno držo telesa in vzdržujte ob vsakem času ravnotežje telesa. Preverite eventuelne poškodbe na orodju.! Pred nadalnjo uporabo orodja morate skrbno preveriti zaščitno-varnostno opremo stroja ali rahlo poškodovane dele stroja ter brezhibno in namensko funkcionalnost stroja. Preverite, če gibljivi deli stroja brezhibno Anleitung BT 450 AlphaTools 02.06.2004 11:14 Uhr Seite 27SLO

delujejo, se ne zatikajo in ali so deli stroja poškodovani. Vsi deli stroja morajo biti pravilno ontirani in vsi pogoji izpolnjeni, da bo zagotovljeno brezhibno delovanje stroja. Poškodovano varnostno-zaščitno opremo in njene dele mora popraviti ali zamenjati strokovno pooblaščena servisna delavnica, če ni drugače navedeno v navodilih. Poškodovana stikala dajte zamenjati v servisni službi. To orodje je izdelano v skladu z veljavnimi varnostnimi predpisi. Razmak med brusilno ploščo (13) in brusilno mizo (14) sme znašati največ 1,6 mm. Zmeraj delajte s prislonsko opornico (12) ali z brusilno mizo (14). Upoštevajte tudi splošne varnostne napotke na priloženem listu!

Opozorilo Pred uporabo preberite navodila za uporabo Zaščitite pred dežjem in vlago Uporabljajte zaščitne rokavice

Uporabljajte zaščito za oči Uporabljajte protiprašno

Napetost 230 V ~ 50 Hz Moč 350 Watt S2 20 min. Brusilna krožnična plošča:

Ø: 150 mm Nagib: 0° - 45° Prečni naslon - 60° + 60° Tračna brusilna oprema: v0 4,6 m/s Dimenzije 914 x 100 mm Nivo hrupnosti LPA 80 dB(A) Trajanje vključenosti obratovanja stroja: Trajanje vljučenosti vključenosti obratovanja S2 20 min (kratko obratovanje) nam pove, da sme biti motor z nazivno močjo (350 W) trajno obremenjeni za čas, ki je navedeni na tablici (20 min). V nasprotnem bi se nedopustno segrel. V času prekinitve obratovanja se motor ponovno ohladi na svojo izhodiščno temperaturo.

Stroj je treba postaviti v stabilni položaj, t.p. na delovno mizo ali pa ga priviti na čvrsto podlago. Pred začetkom uporabe je treba provilno montirati vse pokrove in vso varnostno-zaščitno opremo. Brusilni trak in brusilna krožnična plošča se morata dati prosto obračati. Pri že obdelovanem lesu je treba paziti na prisotnost tujih deleov, kot n. pr. žeblji ali vijaki. Preden uporabite stikalo za vklop/izklop, se prepričajte , če je brusilni papir pravilno montirani in, če so gibljivi deli prosto gibljivi. Pred vklopom stroja se prepričajte, če podatki na tipski tablici ustrezajo podatkom o električnem omrežju.

Pozor! Pred izvajanjem kakršnihkoli vzdrževalnih del ali preureditev na stroju morate potegniti omrežni vtikač iz električne omrežne vtičnice.

7.1 Sestavljanje stroja (Slika 1 - 6)

Gumijaste nosilne podstavke (2) namestite na osnovno ploščo (5). Pritrdite plastično zaščito (16) z vijaki (17) (Slika 2). Brusilno krožnično ploščo (13) namestite na gred (Slika 3). Vijak (18) zategnite z imbus ključem (19), za zagotovite čvrsti položaj brusilne plošče (13) Anleitung BT 450 AlphaTools 02.06.2004 11:14 Uhr Seite 28SLO

(Slika 3/4). Montirajte spodnjo zaščito brusilne plošče (20) z vijaki (21) (Slika 4). Montirajte brusilno mizo (14) in zavarujte z vijakom (22) (Slika 5). Brusilno mizo (14) se lahko nastavlja brezstopenjsko od 0° do 45° s pomočjo zarezne skale (23) in krilnatega vijaka (2). Nastavljivi prečni prislon (7) zagotavlja varno vodenje obdelovanca. Pozor! Brusilna krožnična plošča (13) se mora dati prosto obračati, razmak med brusilno mizo (14) in brusilno krožnično ploščo (13) pa ne sme biti večji od 1,6 mm. Namestite prislonsko opornico (12) in jo pritrdite s vijaki (24) in (25) (Slika 6). Pozor! Brusilni trak (11) se mora dati prosto obračati. 7.2. Zamenjava brusilnega traku (11) (Slika 7-9) Potegnite omrežni vtikač iz vtičnice. Odstranite vijake (25) in (26). Snemite zaščito brusilnega traku (27). Pomaknite napenjalnik brusilnega traku (9) v denso, da lahko sprostite brusilni trak (11). Odstranite brusilni trak (11) v smeri nazaj. Ponovno montirajte novi brusilni trak v obratnem vrstnem redu montažnih korakov. Pozor! Pazite na smer vrtenja, ki je označena na ohišju (28) in nanotranji strani brusilnega traku!

7.3 Nastavitev brusilnega traku (11) (Slika 1 )

Brusilni trak (11) z roko počasi pomaknite v smeri vrtenja. Brusilni trak (11) mora teči po sredini brusilne površine (6). Če temu ni tako, potem lahko izvršite naknadno nastavitev traku s pomočjo narebričenega vijaka za nastavljanje brusilnega traku (10). 7.4. Nastavitev brusilnega položaja brusilnega traku (11) (Slika 10/11). Odvijte obe matici (29). Pomaknite brusilni trak (11) navzgor v željeni položaj. Ponovno zategnite matice (29), da fiksirate ta položaj brusilnega traku. Za podlago za obdelovanec lahko v tem položaju uporabite brusilno mizo, ki jo je pri tem treba potisniti v luknjo držalne cevi (31) in jo fiksirati z vijakom (30). 7.5. Namestitev brusilnega papirja na brusilno krožnično ploščo (13) Brusilni papir za krožnični ploščni brusilnik (13) je samolepljivi, t. p. potrebno ga je samo prilepiti na brusilno krožnično ploščo (13) oz. ga sneti .

8.1. Stikalo za vklop/izklop (1) S pritiskom na zeleno tipko „1“ lahko vklopite brusilnik. Da bi brusilnik izklopili, je treba pritisniti rdečo tipko „0“. 8.2. Brušenje Zmeraj dobro držite obdelovanec med postopkom brušenja. Ne izvajajte prevelikega pritiska obdelovanca na brusilni papir. Obdelovanec je treba med brušenjem pomikati sem ter tja po brusilnem traku oz. po brusilni krožnični plošči, da se prepreči , da bi se brusilni papir obrabljal samo na enem mestu. Pomembno! Lesene obdelovance je treba zmeraj brusiti v smeri lesne žile, da preprečite odtrganje lesnih iveri.

Prah in umazanijo je treba redno odstranjevati iz stroja. Čisščenje boste najbolje izvedli s komprimiranim zrakom ali s krpo. Pri čiščenju plastičnih delov ne uporabljajte agresivnih čistilnih sredstev.

10. Naročanje nadomestnih delov

Nadomestne dele lahko naročite pri firmi ISC GmbH (naslov v garancijski izjavi) in pri tem navedite sledeče podatke : tip stroja številko artikla stroja identifikacijsko številko stroja številko nadomestnega dela za dotični del Anleitung BT 450 AlphaTools 02.06.2004 11:14 Uhr Seite 291. Opis uredjaja

16. Plastični štitnik

Ponatis ali druge vrste razmnoževanje dokumentacije in spremljajočih dokumentov proizvodov proizvajalca, tudi v izvlečkih, je dovoljeno samo z izrecnim soglasjem firme ISC GmbH.
