BRUGSANVISNING BT 450 Alpha Tools

Säkerhetsanvisningar

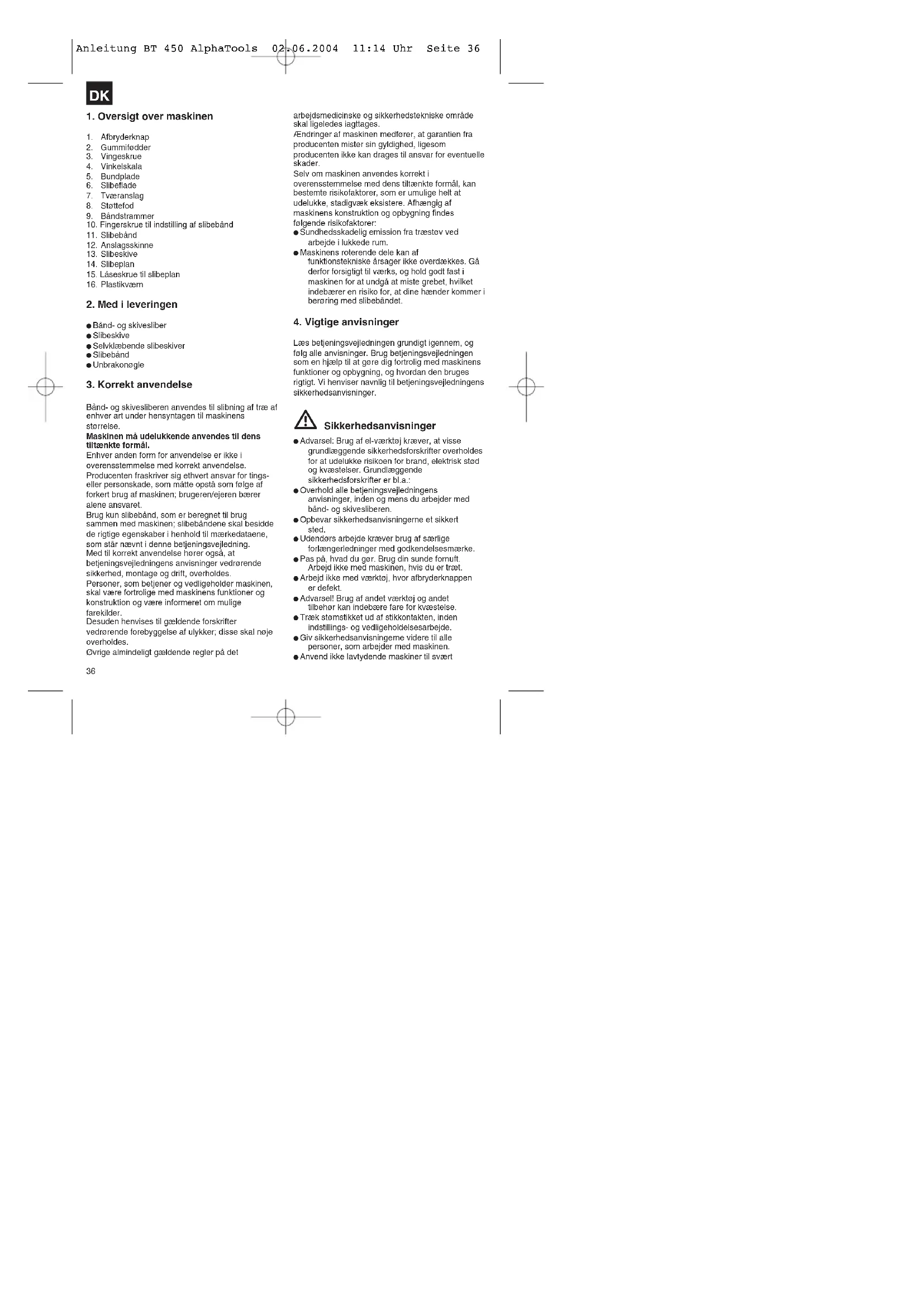

1. Oversigt over maskinen

1. Afbryderknap
2. Gummifodder
3. Vingeskrue
4. Vinkelskala
5. Bundplade
6. Slibeflade
7. Tværanslag
8. Støttefod
9. Bändstrammer
10. Fingerskrue til indstilling af slibebånd
11. Slibebând
12. Anslagsskinne
13. Slibeskive
14. Slibeplan
15. Låseskrue til slibeplan
16. Plastikværn

2. Med i leveringen

● Bånd- og skivesliber
- Slibeskive
- Selvklæbende slibeskiver
- Slibebånd
● Unbrakonøgle

3. Korrekt anvendelse

Bånd- og skivesliberen anvendes til slibning af træ af enhver art under hensyntagen til maskinens størrelse.

Maskinen må udelukkende anvendes til dens tiltænkte formål.

Enhver anden form for anvendelse er ikke i overensstemmelse med korrekt anvendelse
Producenten fraskriver sig ethvert ansvar for tings- eller personskade, som måtte opstå som følge af forkert brug af maskinen; brugeren/ejeren bærer alene ansvaret.
Brug kun slibebånd, som er beregnet til brug sammen med maskinen; slibebåndene skal besidde de rigtige egenskaber i henhold til mærkedataene,
som star nævnt i denne betjeningsvejledning.
Med til korrekt anvendelse hörel også, at betjeningsvejledningens anvisninger vedrørende sikkerhed, montage og drift, overholdes.
Personer, som betjener og vedligeholder maskinen, skal være fortrolige med maskinens funktioner og konstruktion og være informeret om mulige farekilder.
Desuden henvises til gældende forskrifter vedrørende forebyggelse af ulykker; disse skal nøje overholdes.
∅vrige almindeligt gældende regler på det

arbejdsmedicinske og sikkerhedstekniske område skal ligeledes iagttages.

Ændringer af maskinen medfører, at garantien fra producenten mister sin gyldighed, ligesom producenten ikke kan drages til ansvar for eventuelle skader.

Selv om maskinen anvendes korrekt i overensstemmelse med dens tiltænkte formål, kan bestemte risikofaktorer, som er umulige helt at udelukke, stadigvæk eksistere. Afhængig af maskinens konstruktion og opbygning findes følgende risikofaktorer:

- Sundhedsskadelig emission fra træstøv ved arbejde i lukkede rum.

- Maskinens roterende dele kan af funktionstekniske årsager ikke overdækkes. Gå derfor forsigtigt til værks, og hold godt fast i maskinen for at undgå at miste grebet, hvilket indebærer en risiko for, at dine hænder kommer i berøring med slibebåndet.

4. Vigtige anvisninger

Læs betjeningsvejledningen grundigt igennem, og følg alle anvisninger. Brug betjeningsvejledningen som en hjælp til at gøre dig fortrolig med maskinens funktioner og opbygning, og hvordan den bruges rigtigt. Vi henviser navnlig til betjeningsvejledningens sikkerhedsanvisninger.

Sikkerhedsanvisninger

• Advarsel: Brug af el-værktøj kræver, at visse grundlæggende sikkerhedsforskrifter overholdes for at udelukke risikoen for brand, elektrisk stød og kvæstelser. Grundlæggende sikkerhedsforskrifter er bl.a.:
• Overhold alle betjeningsvejledningens anvisninger, inden og mens du arbejder med bånd- og skivesliberen.
• Opbevar sikkerhedsanvisningerne et sikkert sted.
• Udendørs arbejde kræver brug af særlige forlængerledninger med godkendelsesmærke.
• Pas på, hvad du gør. Brug din sunde fornuft. Arbejd ikke med maskinen, hvis du er træt.
• Arbejd ikke med værktøj, hvor afbryderknappen er defekt.
• Advarsell! Brug af andet værktøj og andet tilbehør kan indebære fare for kvæstelse.
• Træk stømstikket ud af stikkontakten, inden indstillings- og vedligeholdelsesarbejde.
  ● Giv sikkerhedsanvisningeme videre til alle personer, som arbejder med maskinen.
• Anvend ikke lavtydende maskiner til svært

arbejde.

● Brug ikke ledningen til formål, den ikke er beregnet till.
- Sørg for at stå godt fast og altid være i balance. - Efterse maskinen for eventuelle skader!
- Inden maskinen tages i brug igen, skal beskyttelsesanordninger eller let beskadigede dele kontrolleres omhyggeligt for at se, om de virker, som de skal.
- Kontroller, at bevægelige dele fungerer fejlfrit og ikke binder, og at dele ikke er beskadlgede. Samtlige dele skal være rigtigt monteret og opfylde alle betingelser for en sikker drift af maskinen.
- Beskadigede beskyttelsesanordninger og dela skal repareres eller skiftes ud på autoriseret værksted, med mindre andet står nævnt i betieningsveiledningen.
- Beskadigede afbrydere skal skiftes ud på kundeserviceværksted.
- Denne maskine imødekommer kravene i gældende sikkerhedsbestemmelser.
- Afstanden mellem slibeskive (13) og slibeplan (14) må være højst 1,6 mm.
- Arbejd altid med anslagsskinne (12) eller slibeplan (14).

Bemærk også de alm. sikkerhedsanvisninger i tillægget!

Advarsel

Læs betjeningsvejledningen, inden maskinen tages i brug

Beskyt maskinen mod regn og fugt

Bær handsker

Brug øjenværn

Bær støvvaern

5. Tekniske data

Spænding: 230V \~ 50Hz

Effekt: 350 watt S2 20 min

Slibeskive:

Tværanslag: -60° til + 60°

Bandslibeenhed:

v_0 : 4

Mál: 914 x 100 mm

Lydtryksniveau LPA: 80db(A)

● Funktionstid:

Funktionstiden S2 20 min (korttidsdrift) udtrykker, at motoren med mærkeeffekten (350 W) kun må være under konstant belastning i det tidsrum, som står angivet på datamærket (20 min). Ellers vil motoren blive overophedet. Under driftspausen koler motoren ned til sin udgangstemperatur.

6. Inden maskinen tages I brug

• Maskinen skal stilles, så den står stabilt, dvs. den skal skrues fast på en arbejdsbænk eller et faststående understel.
• Inden maskinen tages i brug, skal alle overdækninger og sikkerhedsanordninger være korrekt monterede.
• Slibebånd og slibesklive skal kunne bevæge sig frit.
• Ved arbejde med bearbejdet træ skal du passe på fremmedlegemer, som f.eks. som eller skruer osv.
• Inden du trykker på afbryderknappen, skal du kontrollere, at slibepapiret sidder rigtigt i, og at bevægelige dele går let og friktionsfrit.
• Inden maskinen sluttes til, skal du kontrollere, at dataene på mærkepladen svarer til netdataene.

7. Montage

Vigtigt! Strømstikket skal trækkes ud af stikkontakten, Inden vedligeholdelses- og omstillingsarbejde på maskinen påbegyndes.

7.1 Samling af maskinen. (Fig. 1 - 6)
- Sæt gummifødder (2) på bundpladen (5).
● Fastgør plastikværnet (16) med skruerne (17).

DK

(Fig. 2)

● Sæt slibeskive (13) på akslen. (Fig. 3)
- Stram skruen (18) til med unbrakonøglen (19) for at sikre slibeskiven (13). (Fig. 3/4)
● Monter nederste skiveværn (20) med skrueme (21). (Fig. 4)
- Sæt slibeplanet (14) på, og fastgør det med skruen (22). (Fig. 5) Slibeplanet (14) kan justeres trinløst op til 45° ved hjælp af vinkelskala (23) og vingeskrue (2). Det j usterbare tværanslag (7) giver en sikker emneføring.
- Vigtigt! Slibeskiven (13) skal kunne køre frit, afstanden mellem slibeplan (14) og slibeskive (13) må dog ikke være større end 1,6 mm.
- Sæt anslagsskinnen (12) på, og fastgør den med skruerne (24) og (25). (Fig. 6)
- Vigtigt! Slibebåndet (11) skal kunne bevæge sig frit.

7.2. Skift slibebänd (11) (fig. 7 - 9)

• Træk strømstikket ud af stikkontakten.
  ● Fjern skruerne (25) og (26)
• Tag slibebándsvæmet (27) af.
  ● Flyt bändstrammeren (9) mod højre for at løsne slibebåndet (11).
• Tag slibebåndet (11) af i retning bagud.
• Genmonler del nye slibebånd i omvendt røkkofølge.
  ● Vigtigt! Bemærk arbejdsretningen: på huset (28) og på indersiden af slibebåndet!

7.3. Indstil slibebånd (11) (fig. 1)

• Skub forsigtigt slibebandet (11) i arbejdsretningen med hånden.
• Slibebåndet (11) skal køre midt på slibefladen (6); er dette ikke tilfældet, kan der efterjusteres med fingerskruen (10).

7.4. Justering af slibebåndets (11) slibeposition

(fig. 10/11)

● Løsn de to møtrikker (29).
● Flyt slibebåndet (11) opad i den ønskede position.
- Stram møtrikkerne (29) til igen for at fastlåse positionen.
- I denne position kan slibeplanet anvendes som værktøjsstøtte, idet slibeplanet skubbes ind i hullet på holderøret (31) og fastgøres med skruen (30).

7.5. Skift af slibepapir på slibeskive (13)

- Slibepapiret til skivesliberen (13) er selvklæbende, dvs. det påklæbes og trækkes af slibeskiven (13).

8. Drift

8.1.Afbryderknap (1)

• Sliberen kan tændes ved at trykke på den grønne knap „1“.
• Tryk på den røde knap „0“ for at slukke.

8.2. Slibning

- Hold altid godt fast i arbejdsemnet under slibningen.

- Undgå at trykke for hårdt.

- Under slibning på slibebåndet og slibepladen skal emnet bevæges frem og tilbage for at forhindre, at slibenapiret slides skævt!

- Vigtigt! Træstykker skal altid slibes i åremønstrets retning, så træet ikke splintrer.

9. Vedligeholdelse

• Husk at trække stromstikket ud af stikkontakten!
• Støv og snavs skal fjernes fra maskinen med jævne mellemrum. Rengøring foretages bedst med trykluft eller en klud.
• Brug ikke ætsende rengøringsmidler til plastikdelene.

10. Bestilling af reservedele

Reservedele kan bestilles hos ISC GmbH (adressen står anført på garantibeviset). Folgende skal oplyses.

- Maskintype

● Maskinens varenummer

● Maskinens identifikationsnr.

● Nummeret på den ønskede reservedel

I tillzöde at, at vort produkt skulle være tojbochættel, yder vi 5 år garanti på det i vejedningen navrnte produkt. Garantipendem på 5 år begynder, när risikpen gir som på køher, eller när produktet navringes til kʌmten.

For at kunne stolle knav på garantien er det en tundæstning, at produkter er blevet ercentigt vedligehold i henhold til belioningsvejledringens avtisninger, soml at produktel or blevet anvendt korrekt i overnastommelse mod dels formål.

Lovmssaaige forbrugemretigheder er naturligvis stadigvask geldende indien for garantperioden på de 5 år. Garantien gakder som supplement til lovalt geldende bestemmaler i det land, hvor den regionale neovedforhandler har sit sede. VI henviser endvidoro til den kontaktperson hoe den regionalt ansvarlige kundeservice eller til redenstårende servicesdresse.

GARANTIEURKUNDE

Eftertryk eller anden form for mangfoldligporelse af skrilligt materielse, ledeagepeptler indbelattet, som ommandier produkter, er kun tilladt after actrykkellig tilladelse fra ISC GmbH.
