NÁVOD K OBSLUZE BT 450 Alpha Tools

(D) Bedienungsanleitung Band- und Tellerschleifer
GB Operating Instructions Belt and Disk Sander/Grinder
F Mode d'emploi de la ponceuse à bande et plateau
FIN Käyttöohje Nauha- ja tasohiomakone
① Istruzioni per l'uso della Levigatrice a nastro e a disco
H Használati utasítás a szalag- és tányércsiszolóhoz
CZ Návod k použití Pásová bruska a bruska s talířovým kotoučem
Navodila za uporabo Tračni in krožnični brusilnik
HN Naputak za uporabu Tračna i tanjurasta brusilica
⑤ Bruksanvisning Band- och skivslip
DK Betjeningsvejledning bänd- og skivesliber

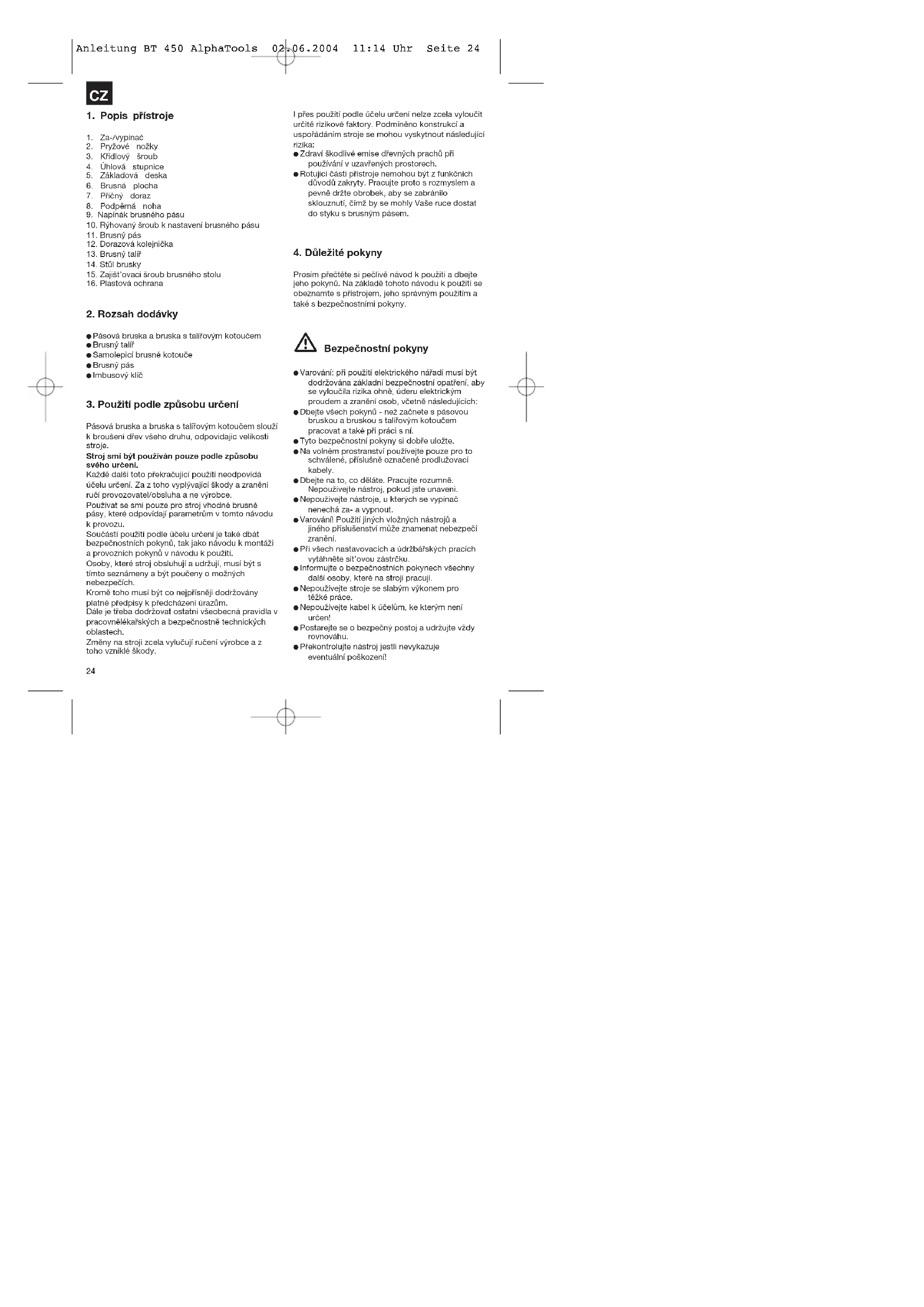

1. Za-/vypinač
2. Pryžové nožky
3. Křídlový šroub
4. Úhlová stupnice
5. Základová deska
6. Brusná plocha
7. Příčný doraz
8. Podpěrná noha
9. Napinák brusného pásu
10. Rýhovaný šroub k nastaveni brusného pásu
11. Brusný pás
12. Dorazová kolejnička
13. Brusný talíř
14. Stül brusky
15. Zajišt'ovací šroub brusného stolu
16. Plastová ochrana

2. Rozsah dodávky

● Pásová bruska a bruska s talířovým kotoučem
● Brusný talíř
- Samolepici brusné kotouče
● Brusný pás
- Imbusový klíč

3. Použití podle způsobu určení

Pásová bruska a bruska s taliřovým kotoučem slouži k broušení dřev všeho druhu, odpovidajíc velikosti stroje.

Stroj smi být použiván pouze podle způsobu svého určeni.

Každé další toto překračující použití neodpovídá účelu určení. Za z toho vyplývaljící škody a zranění ruči provozovatel/obsluha a ne výrobce. Použivat se smi pouze pro stroj vhodně brusné pásy, které odpovídají parametrům v tomto návodu k provozu.
Součásti použiti podle účelu určeni je také dbát bezpečnostních pokynů, tak jako návodu k montáži a provozních pokynů v návodu k použití.
Osoby, které stroj obsluhuji a udržují, musi být s timto seznámeny a být poučeny o možných nebezpečích.
Kromě toho musi být co nejprísněji dodržovány platné předpisy k předcházení úrazům. Dále je třeba dodržovat ostatní všeobecná pravidla v pracovnělékařských a bezpečnostně technických oblastech.
Změny na stroji zcela vylučuji ručeni výrobce a z toho vzniklé škody.

24

I přes použiti podle účelu určení nelze zcela vyloučit určité rizikové faktory. Podmíněno konstrukcí a uspořádánim stroje se mohou vyskytnout následující rizika:

- Zdravi škodlivé emise dřevných prachů při používání v uzavřených prostorech.

- Rotujici části přístroje nemohou být z funkčních důvodů zakryty. Pracujte proto s rozmyslem a pevně držte obrobek, aby se zabránilo sklouznutí, čímž by se mohly Vaše ruce dostat do styku s brusným pásem.

4. Důležité pokyny

Prosím přečtěte si pečlivě návod k použití a dbejte jeho pokynů. Na základě tohoto návodu k použiti se obeznamte s přístrojem, jeho správným použitím a také s bezpečnostními pokyny.

Bezpečnostní pokyny

• Varování: při použití elektrického nářadí musí být dodržována základní bezpečnostní opatření, aby se vyloučila rizika ohně, úderu elektrickým proudem a zranění osob, včetně následujících:
• Dbejte všech pokynů - než začnete s pásovou bruskou a bruskou s taliřovým kotoućem pracovat a také při práci s ni.

- Tyto bezpečnostní pokyny si dobře uložte.

- Na volném prostranství používejte pouze pro to schválené, příslušně označené prodlužovaci kabely.

● Dbejte na to, co děláte. Pracujte rozumně.

Nepoužívejte nástroj, pokud jste unaveni.

- Nepoužívejte nástroje, u kterých se vypínač nenechá za- a vypnout.

- Varování! Použiti jiných vložných nástrojů a jiného příslušenství může znamenat nebezpeči zranění.

- Pří všech nastavovacích a údržbářských pracích vytáhněte sit'oyou zástrčku.

- Informujte o bezpečnostních pokynech všechny další osoby, které na strojí pracují.

- Nepoužívejte stroje se slabým výkonem pro těžké práce.

- Nepouživejte kabel k účelům, ke kterým není určen!

- Postarejte se o bezpečný postoj a udržujte vždy rovnováhu.

- Překontrolujte nástroj jestli nevykazuje eventuální poškození!

• Před dalšim použitim nástroje musi být ochranná zařízení nebo lehce poškozené části pečlivé překontrolovány, jestli bezvadně a podle způsobu určení funguji.
• Prekontrolujte, jestli pohyblivé časti bezvadně fungují a neváznou nebo jestli nejsou některé časti poškozeny. Veškeré součásti musi být spravně namontovány a splňovat všechny podmínky, aby byl zajištěn bezvadný provoz nástroje.
• Poškozená ochranná zařízení a části musí být odborné opraveny nebo vyměněny uznanou odbornou dílnou, pokud není v návodu k použiti uvedeno jinak.
• Poškozené vypinače nechejte vyměnit servisní dílnou.
  ● Toto nářadí odpovídá příslušným bezpečnostním ustanovením.
  ● Vzdálenost mezi brusným talírem (13) a stolem brusky (14) smí činit max. 1,6 mm.
  ● Pracujte vždy s dorazovou kolejničkou (12) nebo stolem brusky (14).

Prosím dodržujte také přiložené všeobecné bezpečnostní pokyny!

Varování

Před uvedením do provozu přečíst návod k použití

Chránit pred deštěm a vlhkem

Nosit rukavice

Nosit ochranu zraku

Nosit ochranu proti prachu

5. Technická data

Napěti: 230 V \~ 50 Hz

Výkon: 350 W S2 20 min

Brusný talíř:

no: 1450 min

ø: 150 mm

výkyvný: 0°-45°

Příčný doraz: -60° až +60°

Zařizení brusného pásu:

v0: 4,6 m/s

Rozměry: 914 x 100 mm

Hladina akustického tlaku LPA: 80 dB(A)

• Doba zapnutí:

Doba zapnuti S2 20 min (krátkodoby provoz) říka, že motor se jmenovitým výkonem (350 W) smí být trvale zatížen pouze po dobu udanou na štitku s daty (20 min). V jiném připadě by se nepřipustně ohřál. Během přestávky se motor opět ochladí na svojí výchozí teplotu.

6. Před uvedením do provozu

• Stroj musí být stabilně postaven, tzn. přišroubován na pracovním stole nebo pevném univerzálním podstavci.
• Pred uvedením do provozu musí být všechny kryty a bezpečnostní zařízeni správně namontovány.
  ● Brusný pás a brusný kotouč musí být volně otočné.
• U již opracovaného dřeva dbát na cizi tělesa, jako např. hřebiky nebo šrouby atd.
• Pred zapnutim za-/vypínače se ujistěte, zda je brusný papir správně namontován a zkontrolujte volný chod pohyblivých části.
• Pred připojením stroje se ujistěte, zda údaje na typovém štítku souhlasí s údají slitě.

7. Montáz

Pozor! Před všemi údržbovými a přezbrojovacími pracemi na přístroji vytáhnout sít'ovou zástrčku.

7.1. Sestavení stroje (obr. 1 - 6)

● Pryžové nožky (2) nastrčit na základovou desku (5).

CZ

● Plastovou ochranu (16) upevnit šrouby (17) (obr. 2).
● Brusný talíř (13) nastrčit na hřidel (obr. 3).
- Šroub (18) utáhnout imbusovým kličem (19), aby byl zajištěn brusný talíř (13) (obr. 3/4).
- Spodní ochranu kotouče (20) namontovat pomoci šroubů (21) (obr. 4).
● Stúl brusky (14) namontovat a zajistit šroubem (22) (obr. 5). Stúl brusky (14) může být pomocí pokosové stupnice (23) a křídlového šroubu (2) plynule nastaven v rozmezi 0° až 45°. Přestavitelný přičný doraz (7) zajištuje bezpečné vedení obrobku. Pozorí Musi být zajištěn volný chod brusného talíře (13), vzdálenost mezi stolem brusky (14) a brusným talířem (13) ale nesmí být větší než 1,6 mm.
- Dorazovou kolejničku (12) nasadit a pomoci šroubů (24) a (25) upevnit (obr. 6). Pozor! Musí být zajištěn volný chod brusného pásu (11).

7.2. Výměna brusného pásu (11) (obr. 7 - 9)

● Vytáhnout sít'ovou zástrčku.
● Šrouby (25) a (26) odstranit.
● Ochranu brusného pásu (27) sejmout.
● Napinák brusného pásu (9) posunout doprava, aby se brusný pás (11) uvolnil.
● Brusný pás (11) směrem dozadu sejmout.
- Nový brusný pás v opačném pořadí opět namontovat. Pozor! Dbát na směr chodu: na krytu (28) a na vnitřní straně brusného pásu!

7.3. Nastavení brusného pásu (11) (obr. 1)

● Brusný pás (11) rukou pomalu posouvat ve směru chodu.
- Brusný pás (11) musí běžet centricky na brusné ploše (6), pokud tomu tak není, je možné ho pomoci rýhovaného šroubu (10) dojustovat.

7.4.Přestavení brusné polohy brusného pásu (11) (obr. 10/11)

● Obě matice (29) uvolnit.
- Brusný pás (11) posunout směrem nahoru do požadované polohy.
● Matice (29) opět utáhnout, aby byla tato poloha fixována.
- Jako podložka obrobku může v této poloze sloužit stůl brusky, k tomu musi být nasunut do otvoru přidržně trubky (31) a pomoci šroubu (30) fixován.

7.5. Výměna brusného papiru na brusném talíři (13)

• Brusný papír pro brusku s talířovým kotoučem (13) je samolepici, tzn. že se na brusný talíř (13) pouze přilepí, popř. stáhne.

8. Provoz

8.1. Za-/vypinač (1)

• Stisknutím zeleného tlačítka „1“ je možné
  brusku zapnout.
• Na zastaveni brusky musi být stisknuto červené tlačitko „0“.

8.2. Broušeni

● Během broušení brusku vždy pevně držte.
● Nevykonávejte žádný velký tlak.
- Obrobkem by se mélo pri broušení na brusném pásu popř, na brusném kotouči pohybovat sem a tam, aby se zabránilo jednostrannému opotřebení brusného papíru!
- Důležité! Dřevo by mělo být broušeno vždy ve směru fládrování dřeva, aby se zabránilo odštěpování.

9. Údržba

• Prach a nečistoty ze stroje pravidelně odstraňovat. Čištění provádět nejlépe stlačeným vzduchem nebo hadrem.
• K čištění plastu nepoužívejte žíravé prostředky.

10. Objednání náhradních dílů

Pří objednávce náhradních dílů je třeba uvést následující údaje:

● Typ pristroje
- Čislo artiklu pristroje
- Identifikační číslo přístroje
- Číslo požadovaného náhradního dílu
