BRUKSANVISNING BT 450 Alpha Tools

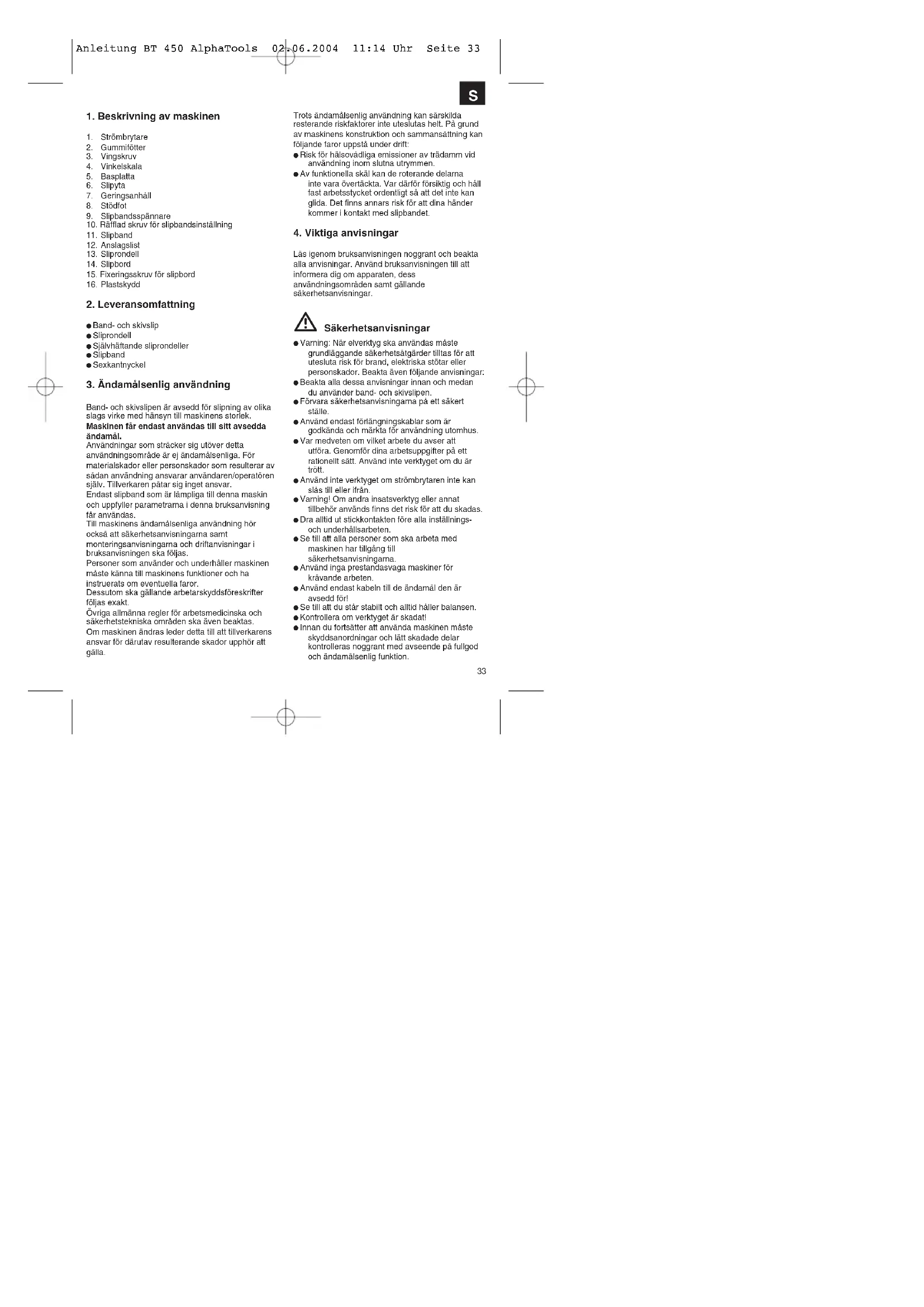

1. Beskrivning av maskinen

1. Strömbrytare
2. Gummifötter
3. Vingskruv
4. Vinkelskala
5. Basplatta
6. Slipyta
7. Geringsanhåll
8. Stödfot
9. Slipbandsspännare
10. Räfflad skruv för slipbandsinställning
11. Slipband
12. Anslagslist
13. Sliprondell
14. Slipbord
15. Fixeringsskruv för slipbord
16. Plastskydd

2. Leveransomfattning

● Band- och skivslip
- Sliprondell
● Självhäftande sliprondeller
- Slipband
- Sexkantnyckel

3. Ändamålsenlig användning

Band- och skivslipen är avsedd för slipning av olika slags virke med hänsyn till maskinens storlek. Maskinen får endast användas till sltt avsedda ändamål.

Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Endast slipband som är lämpliga till denna maskin och uppfyller parametrarna i denna bruksanvisning får användas.

Till maskinens ändamålsenliga användning hör också att säkerhetsanvisningarna samt monteringsanvisningarna och driftanvisningar i bruksanvisningen ska följas.

Personer som använder och underhåller maskinen måste känna till maskinens funktioner och ha instruerats om eventuella faror. Dessulom ska gällande arbetarskyddsföreskrifter följas exakt.

Övriga allmänna regler för arbetsmedicinska och säkerhetstekniska områden ska även beaktas. Om maskinen ändras leder detta till att tillverkarens ansvar för därutav resulterande skador upphör att gälla.

Trots ändamålsenlig användning kan särskilda resterande riskfaktorer inte uteslutas helt. På grund av maskinens konstruktion och sammansättning kan följande faror uppstå under drift:

• Risk för hälsovådliga emissioner av trädamm vid användning inom slutna utrymmen.
• Av funktionella skäl kan de roterande delarna inte vara övertäckta. Var därför försiktig och håll fast arbetsstycket ordentligt så att det inte kan glida. Det finns annars risk för att dina händer kommer i kontakt med slipbandet.

Läs igenom bruksanvisningen noggrant och beakta alla anvisningar. Använd bruksanvisningen till att informera dig om apparaten, dess användningsområden samt gällande säkerhetsanvisningar.

● Vaming: När elverktyg ska användas måste grundläggande säkerhetsåtgårder tilltas för att utesluta risk för brand, elektriska stötar eller personskador. Beakta även följande anvisningar:
- Beakta alla dessa anvisningar innan och medan du använder band- och skivslipen.
- Förvara säkerhetsanvisningarna på ett säkert ställe.
- Använd endast förlängningskablar som är godkända och märkta för användning utomhus.
- Var medveten om vilket arbete du avser att utflöra. Genomför dina arbetsuppgifter på ett rationellt sätt. Använd inte verktyget om du är trött.
- Använd inte verktyget om strömbrytaren inte kan slås till eller ifrån.
● Vaming! Om andra insatsverktyg eller annat tillbehör används finns det risk för att du skadas.
- Dra alltid ut stickkontakten före alla inställnings- och underhållsarbeten.
- Se till att alla personer som ska arbeta med maskinen har tillgång till
säkerhetsanvisningarna. ● Använd inga prestandasvaga maskiner för krävande arbeten.
- Använd endast kabeln till de ändamål den år avsedd för!
- Se till att du står stabilt och alltid håller balansen.
- Kontrollera om verktyget är skadat!
- Innan du fortsätter att använda maskinen måste skyddsanordningar och lätt skadade delar kontrolleras noggrant med avseende på fullgod och ändamålsenlig funktion.

S

• Kontrollera att de rörliga delarna fungerar på avsett vis och inte klämmer eller är skadade. Samtliga delar måste vara rätt monterade och uppfylla alla krav för att garantera säker drift av verktyget.
• Skadade skyddsanordningar eller andra delar måste repareras eller bytas ut av en auktoriserad verkstad, såvida inte annat anges i denna bruksanvisning.
• Låt en kundtjänstverkstad byta ut defekta brytare.
• Detta verktyg uppfyller gällande säkerhetsbestämmelser.
• Avständet mellan sliprondellen (13) och slipbordet (14) får inte överstiga 1,6 mm.
• Använd alltid maskinen med anslagslist (12) eller slipbord (14).

Beakta även de allmänna

säkerhetsanvisningarna på det bifogade bladet).

Varning

Läs igenom bruksanvisningen före användning.

Skydda mot regn och fuktig omgivning Använd handskar

Använd handskar

Använd ögonskydd

Använd dammskydd

5. Tekniska data

Spänning: 230 V - 50 Hz

Effekt: 350 W S2 20 min

Sliprondell

n0:	1450
∅:	150
svängbar:	0^ - 45^

Geringsanhåll: -60°

Bandslipanordning:
V_0 :	4
Mått: 914 x 100 mm
Ljudtrycksnivå LPA: 80 db(A)

● Inkopplingstid:

Inkopplingstiden S2 20 min (kortlidsdrift) innebär att motorn endast får belastas kontinuerligt med märkeffekten (350 W) under den tid som anges på typskylten (20 min). I annat fall kommer motorn att värmas upp ottilåtet mycket. Under pausen kyls motorn ned till sin utgångstemperatur.

6. Före användning

• Se till att maskinen står stabilt, dvs. fastskruvad på en arbelsbänk, ett fast stativ eller liknande.
• Innan maskinen tas i drift måste alla skydd och säkerhetsanordningar ha monterats på avsett vis.
• Slipbandet och sliprondellen måste kunna rotera fritt.
• Var uppmärksam på främmande föremål, t ex spik eller skruv, om virket som ska slipas redan har bearbetats.
• Innan du slår på maskinen med strömbrytaren måste du övertyga dig om att slipplattan är rätt monterad och att de rörliga delama inte klämmer.
• Övertyga dig om att uppgifterna på typskylten stämmer överens med närets data innan du ansluter maskinen till vägguttaget.

7. Montering

Obs! Dra alltid ut stickkontakten innan du underhåller eller bestyckar maskinen.

7.1 Montera samman maskinen (bild 1 -6)

• Sätt gummifötterna (2) på basplattan (5).
• Montera plastskyddet (16) med skruvarna (17) (bild 2).
• Sätt sliprondellen (13) på axeln (bild 3).
• Dra åt skruven (18) med sexkanlnyckeln (19) för

att spänna fast sliprondellen (13) (bild 3/4).

• Montera det undre skivskyddet (20) med skruvarna (21) (bild 4).
• Montera slipbordet (14) och spänn fast med skruven (22) (bild 5). Slipbordet (14) kan ställas in steglöst mellan 0° och 45° med geringsskalan (23) och vingskruven (2). Det justerbara geringsanhållet (7) ska garantera att arbetsstycket kan skjutas fram säkert.
• Obs! Sliprondellen (13) måste kunna rotera fritt, men samtidigt får avständet mellan slipbord (14) och sliprondell (13) inte överstiga 1,6 mm.
• Sätt på anslaglisten (12) och fäst med skruvarna (24) och (25) (bild 6).
• Obs! Slipbandet (11) måste kunna rotera fritt.

7.2. Byta ut slipband (11) (bild 7 - 9)

• Dra ut stickkontakten.
  ● Skruva ut skruvama (25) och (26).
  ● Ta av skyddet (27) till slipbandet.
• Flytta slipbandsspännaren (9) åt höger för att spänna av slipbandet (11).
  ● Ta av slipbandet (11) ba
• Montera det nya slipbandet i omvänd ordningsföljd.
• Obs! Beakta rotationsriktningen: på huset (28) och på slipbandets insida!

7.3. Ställ in slipband (11) (bild 1)

- Skjut slipbandet (11) långsamt för hand i den avsedda rotationsriktningen.

- Slipbandet (11) måste löpa i mitten av slipytan (6). Om detta inte stämmer kan bandet justeras in i efterhand med den räfflade skruven (10).

7.4. Justera in sllpbandets (11) sllpläge (bild 10/11)

• Lossa pá de multrarna (29).
• Flytta slipbandet (11) uppåt till det avsedda läget.
• Dra åt muttrarna (29) på nytt för att fixera detta läge.
• I detta läge kan slipbordet, som används som underlag till arbetsstycket, sättas in. För detta ändamål måste bordet skjutas in i stödrörets (31) hål och därefter fixeras med skruven (30).

7.5. Byta ut slipplatta på sliprondell (13)

- Slipplattan för sliprondellen (13) är självhäftande, dvs. den kan enkelt fästas på resp. dras av från sliprondellen (13).

8. Drift

8.1. Strömbrytare (1)

• Tryck på den gröna strömbrytaren "1" för att koppla in slipen.
• Tryck på den röda knappen "0" för att koppla ifrån slipen på nytt.

8.2. Använda slipen

• Håll alltid fast arbetsstycket ordentligt medan du slipar.
• Utöva inget stort tryck på arbetsstycket.
• Flytta arbetsstycket fram och tillbaka medan du slippar på slipbandet eller på slipplatten. Därmed kan du förhindra att slippappret slits ned ojämnt!
• Viktigt! För att undvika att virket splittras bör du alltid slipa det i samma riktning som ádringen.

9. Utföra underhåll

● Obs! Dra ut stickkontakten!
● Ta bort damm och smuts från maskinen i
regelbundna intervaller. Rengör helst med tryckluft eller med en tygduk.
- Använd inga frätande medel när du rengör plastdelarna.

10. Reservdelsbeställning

Reservdelar kan beställas från firman ISC GmbH (adressen anges i garantin). Ange följande uppgifter vid beställning:

• Produkttyp
  ● Produktens artikelnummer
  ● Produktens ID-nr.
• Reservdelsnumret för reservdelen

DK

Underlecknad förklarar i firmans namn all produkten överensstämmer med föllande direktiv och standarder.

Vi idmar för års gerantil på produktion som beskrivs i bruiksaarwaningen. Denna, geranti gåller om produkten upprovär bräder. Sårs-gerantil gåller från och med niskövergningen eller när kunden har segti email produktion han seljnen. En finutsättning för att gerantin ska kunna tas lanspråk är att produktion har underhälts enligt instruktionsarna i bruiksaarwaningen samt att produktion har används på ändamålsenigt är.

Givetvis gåller fortfarande de lagstadgade rättighetema till garanti under denna 5-are-period.

Danantin gilde sesist för Förbundenepartitionen Typsberd where i de birder där den regionala centraldistributionsparlorn belhner sig som komplettning till de lagstadgade tureskriter som galler i roep. land. Kontakla din kontakperson vid den regionals kundjäraten where vind dig till servicesdessen som erges reden.
