HASZNÁLATI ÚTMUTATÓ K 5 UM Kärcher

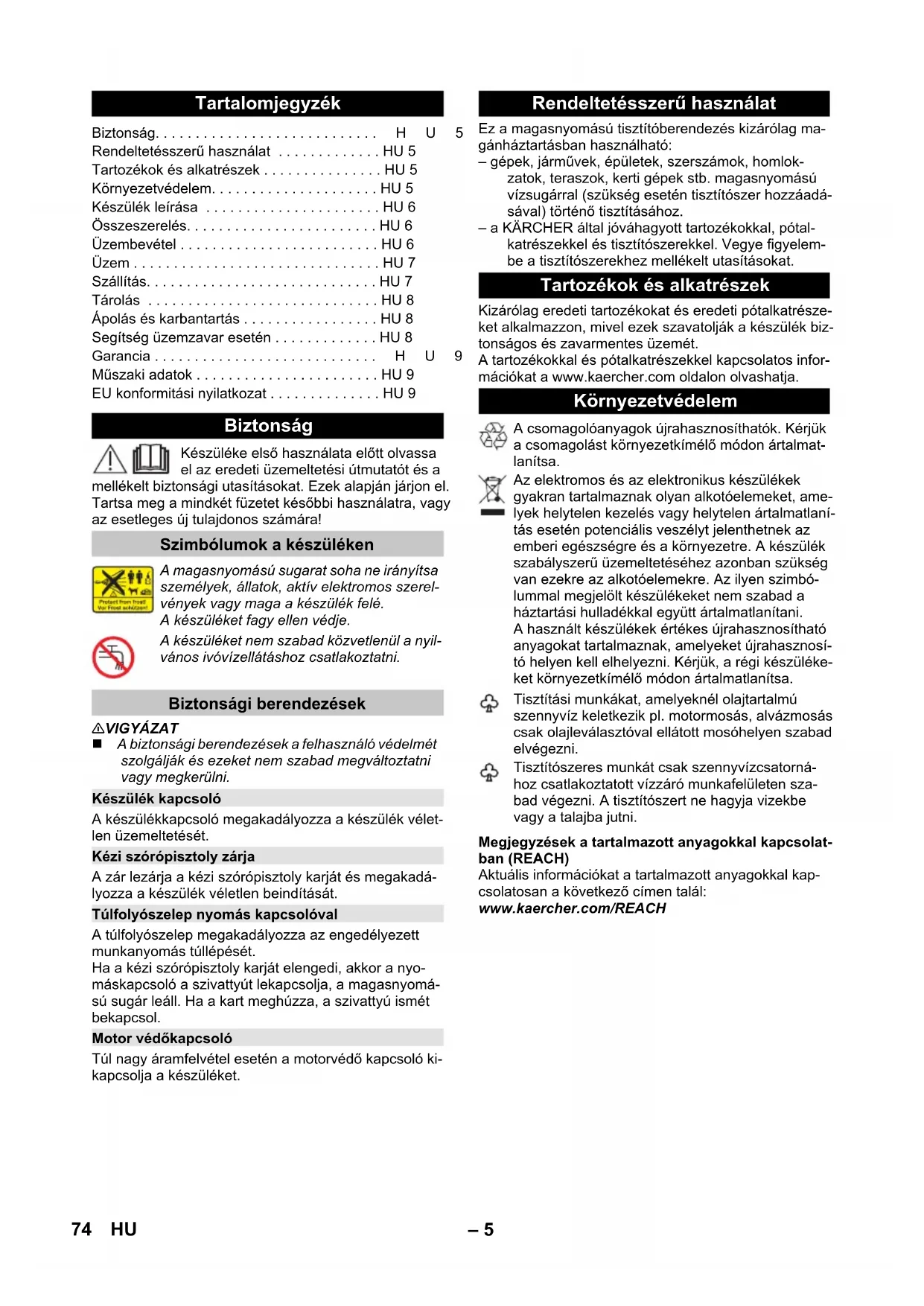

Тип: 1.950-xxx Основные директивы ЕU 2014/30/EC 2006/42/EC (+2009/127/EC) 2011/65/ЕC 2000/14/ЕС 2009/125/ЕС примененные предписания (EC) 2019/1781 Примененные гармонизированные нормы EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN IEC 63000: 2018 Примененный порядок оценки соответствия 2000/14/ЕС: Приложение V Уровень мощности звука дБ(A) Измерено: 92 Гарантировано: 95 Winnenden, 2021/06/01 Chairman of the Board of Management Director Regulatory Affairs & Certification 73RU– 5 Készüléke első használata előtt olvassa el az eredeti üzemeltetési útmutatót és a mellékelt biztonsági utasításokat. Ezek alapján járjon el. Tartsa meg a mindkét füzetet későbbi használatra, vagy az esetleges új tulajdonos számára! 몇 VIGYÁZAT A biztonsági berendezések a felhasználó védelmét szolgálják és ezeket nem szabad megváltoztatni vagy megkerülni. A készülékkapcsoló megakadályozza a készülék vélet- len üzemeltetését. A zár lezárja a kézi szórópisztoly karját és megakadá- lyozza a készülék véletlen beindítását. A túlfolyószelep megakadályozza az engedélyezett munkanyomás túllépését. Ha a kézi szórópisztoly karját elengedi, akkor a nyo- máskapcsoló a szivattyút lekapcsolja, a magasnyomá- sú sugár leáll. Ha a kart meghúzza, a szivattyú ismét bekapcsol. Túl nagy áramfelvétel esetén a motorvédő kapcsoló ki- kapcsolja a készüléket. Ez a magasnyomású tisztítóberendezés kizárólag ma- gánháztartásban használható: – gépek, járművek, épületek, szerszámok, homlok- zatok, teraszok, kerti gépek stb. magasnyomású vízsugárral (szükség esetén tisztítószer hozzáadá- sával) történő tisztításához. – a KÄRCHER által jóváhagyott tartozékokkal, pótal- katrészekkel és tisztítószerekkel. Vegye figyelem- be a tisztítószerekhez mellékelt utasításokat. Kizárólag eredeti tartozékokat és eredeti pótalkatrésze- ket alkalmazzon, mivel ezek szavatolják a készülék biz- tonságos és zavarmentes üzemét. A tartozékokkal és pótalkatrészekkel kapcsolatos infor- mációkat a www.kaercher.com oldalon olvashatja. Megjegyzések a tartalmazott anyagokkal kapcsolat- ban (REACH) Aktuális információkat a tartalmazott anyagokkal kap- csolatosan a következő címen talál: www.kaercher.com/REACH Tartalomjegyzék Biztonság. . . . . . . . . . . . . . . . . . . . . . . . . . . .HU5 Rendeltetésszerű használat . . . . . . . . . . . . . HU 5 Tartozékok és alkatrészek . . . . . . . . . . . . . . . HU 5 Környezetvédelem. . . . . . . . . . . . . . . . . . . . . HU 5 Készülék leírása . . . . . . . . . . . . . . . . . . . . . . HU 6 Összeszerelés. . . . . . . . . . . . . . . . . . . . . . . . HU 6 Üzembevétel . . . . . . . . . . . . . . . . . . . . . . . . . HU 6 Üzem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 7 Szállítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 7 Tárolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 8 Ápolás és karbantartás . . . . . . . . . . . . . . . . . HU 8 Segítség üzemzavar esetén . . . . . . . . . . . . . HU 8 Garancia . . . . . . . . . . . . . . . . . . . . . . . . . . . .HU9 Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . HU 9 EU konformitási nyilatkozat . . . . . . . . . . . . . . HU 9 Biztonság Szimbólumok a készüléken A magasnyomású sugarat soha ne irányítsa személyek, állatok, aktív elektromos szerel- vények vagy maga a készülék felé. A készüléket fagy ellen védje. A készüléket nem szabad közvetlenül a nyil- vános ivóvízellátáshoz csatlakoztatni. Biztonsági berendezések Készülék kapcsoló Kézi szórópisztoly zárja Túlfolyószelep nyomás kapcsolóval Motor védőkapcsoló Rendeltetésszerű használat Tartozékok és alkatrészek Környezetvédelem A csomagolóanyagok újrahasznosíthatók. Kérjük a csomagolást környezetkímélő módon ártalmat- lanítsa. Az elektromos és az elektronikus készülékek gyakran tartalmaznak olyan alkotóelemeket, ame- lyek helytelen kezelés vagy helytelen ártalmatlaní- tás esetén potenciális veszélyt jelenthetnek az emberi egészségre és a környezetre. A készülék szabályszerű üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre. Az ilyen szimbó- lummal megjelölt készülékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosí- tó helyen kell elhelyezni. Kérjük, a régi készüléke- ket környezetkímélő módon ártalmatlanítsa. Tisztítási munkákat, amelyeknél olajtartalmú szennyvíz keletkezik pl. motormosás, alvázmosás csak olajleválasztóval ellátott mosóhelyen szabad elvégezni. Tisztítószeres munkát csak szennyvízcsatorná- hoz csatlakoztatott vízzáró munkafelületen sza- bad végezni. A tisztítószert ne hagyja vizekbe vagy a talajba jutni. 74 HU– 6 A készülék szállítási terjedelme (modellfüggő) fel van tüntetve a csomagoláson. A jelen használati utasítás az összes lehetséges opciót ismerteti. Ábrákat lásd a 2. oldalon 1 Vízcsatlakozás beépített szűrővel 2 Csatlakozóelem a vízcsatlakozáshoz 3 Gyorscsatlakozó magasnyomású tömlőhöz 4 Magasnyomású csatlakozás 5 Készülékkapcsoló „0/OFF“ / „I/ON“ 6 Tisztítószer tartály 7 A kézi szórópisztoly tárolója 8 Tisztítószer szívócső 9 Szállító markolat 10 A sugárcső tárolója 11 Hálózati csatlakozóvezeték hálózati csatlakozóval 12 Szállításhoz használt kerék 13 Kézi szórópisztoly 14 Kézi szórópisztoly zárja 15 Gomb a magasnyomású tömlő leválasztásához a kézi szórópisztolyról 16 Magasnyomású tömlő 17 Sugárcső nyomásszabályozóval (Vario Power) A legáltalánosabb tisztítási feladatokhoz. A munkanyomás fokozatmentesen „SOFT”-ról „HARD”-ra növelhető. A munkanyomás átállításá- hoz engedje el a nagynyomású pisztoly karját, és forgassa a szórócsövet a kívánt állásba. Alkalmas munkavégzésre tisztítószerrel. Ábrákat lásd a 3. oldalon Ábrák - Üzembevétel előtt szerelje fel a mellékelt különálló alkatrészeket. A magasnyomású tömlő gyorscsatlakozóját csa- varja a magasnyomású csatlakozóra. Ábra Helyezze a magasnyomású tömlőt a kézi szóró- pisztolyba, amíg ez hallhatóan bekattan. Megjegyzés: Ügyeljen a csatlakozási nipli helyes beállítására. A biztos csatlakozást a magasnyomású tömlő meghúzásával ellenőrizni. A készüléket sík területre állítsa. Helyezze a magasnyomású tömlőt a gyorscsatla- kozóba, amíg ez hallhatóan bekattan. Megjegyzés: Ügyeljen a csatlakozási nipli helyes beállítására. A biztos csatlakozást a magasnyomású tömlő meghúzásával ellenőrizni. Dugja be a hálózati dugót a dugaljba. A csatlakozási értékeket lásd a típus táblán/Műszaki adatoknál. FIGYELEM A vízben lévő szennyeződések megrongálhatják a ma- gasnyomású szivattyút és a tartozékokat. A védelem ér- dekében ajánlott a KÄRCHER vízszűrő használata (kü- lönleges tartozék, megrendelési szám: 4.730-059). Vegye figyelembe víz-szolgáltató vállalat előírásait. A víz táplálóvezetéket a vízcsatlakozásra helyezni. Csatlakoztassa a víztömlőt a vízellátáshoz. Teljesen nyissa ki a vízcsapot. Megjegyzés: A max. felszívási magasság 0,5 m. Ez a a magasnyomású tisztító a KÄRCHER visszacsa- pó szeleppel ellátott szívótömlővel (különleges tartozék, megrend. szám 2.643-100) felületi vizek pl. esővíztar- tályból vagy tóból, felszívására alkalmas (A maximális felszívási magasságot lásd a Műszaki adatoknál). Távolítsa el csatlakozót a vízcsatlakozásról. Töltse fel a szívócsövet vízzel. A szívótömlőt csavarja a készülék vízcsatlakozójá- hoz, és engedje bele a vízforrásba (például esővíz- tartály). Használat előtt légtelenítse a készüléket. Kapcsolja be a készüléket „I/ON“. Oldja ki a kézi szórópisztoly karját. Húzza meg a kart, a készülék bekapcsol. Hagyja járni a készüléket (max. 2 perc), amíg a víz buborékmentesen nem jön ki a kézi szórópisztoly- ból. Engedje el a kézi szórópisztoly karját. Megjegyzés: Ha a kart ismét elengedi, akkor a ké- szülék ismét lekapcsol. A magasnyomás megma- rad a rendszerben. A kézi szórópisztoly karját lezárni. Készülék leírása

• Opcionális 18 Sugárcső szennymaróval A makacs szennyeződésekhez 19 Forgó mosókefe Különösen alkalmas autók tisztításához. 20 Habfúvóka tisztítószer tartóval A tisztítószert a tartályból felszívja és erős tisztító- szer hab képződik. Továbbá szükséges Megerősített anyagú víztömlő kereskedelmi forga- lomban kapható csatlakozóval. – Átmérő legalább 1/2 coll (13 mm) – Hosszúság legalább 7,5 m Összeszerelés Üzembevétel Vízellátás Vízellátás a vízvezetékből Víz kiszívása nyitott tartályokból 75HU– 7 FIGYELEM 2 percnél hosszabb szárazmenet a magasnyomású szi- vattyú rongálódásához vezet. Ha a készülék 2 percen belül nem épít fel nyomást, akkor kapcsolja ki a készü- léket és a „Segítség üzemzavar esetén“ c.fejezet utasí- tásainak megfelelően járjon el. 몇 VIGYÁZAT Lakkozott felületek tisztításánál tartsa be a legalább 30 cm-es sugártávolságot a rongálódások elkerülése érdekében. FIGYELEM Járműgumikat, lakkot vagy érzékeny felületeket, mint pl. fát ne tisztítson szennymaróval, rongálódás veszélye áll fenn. A sugárcsövet helyezze be a kézi szórópisztolyba és 90°-os elfordítással rögzítse. Kapcsolja be a készüléket „I/ON“. Oldja ki a kézi szórópisztoly karját. Húzza meg a kart, a készülék bekapcsol. Megjegyzés: Ha a kart ismét elengedi, akkor a ké- szülék ismét lekapcsol. A magasnyomás megma- rad a rendszerben. FIGYELEM Lakksérülések veszélye A mosókefének munka esetén szennytől vagy más ré- szecskéktől mentesnek kell lennie. A mosókefét helyezze be a kézi szórópisztolyba és 90°-os elfordítással rögzítse. Megjegyzés: Szükség esetén a mosókeféket is lehet tisztítószeres munkához használni. Megjegyzés: Tisztítószer csak alacsony nyomás mel- lett keverhető hozzá. VESZÉLY Tisztítószer használata esetén figyelembe kell venni a tisztítószer gyártójának biztonsági adatlapját, különös tekintettel a személyes védelmi felszerelésre vonatkozó utasításokra. Tisztítószeroldat betöltése a tisztítószer tartályba (vegye figyelembe az adagolási adatokat a tisztító- szer csomagolásán). Zárja le a tisztítószer tartályt a fedéllel. A tisztítószer tartályt a készülékbe bekattintani. Használja a nyomásszabályozós sugárcsövet (Va- rio Power). Forgassa el szórócsövet ütközésig „SOFT” irány- ba. Megjegyzés: Ezáltal az üzem alatt a tisztítószerol- datot a vízsugárhoz keveri. Takarékosan permetezze fel a tisztítószert a szá- raz felületre és hagyja hatni (ne hagyja megszárad- ni). A feloldott szennyeződést magasnyomású sugár- ral mossa le. Opcionális Tisztítószeroldatot töltse a habfúvóka tisztítószer tartályába (vegye figyelembe az adagolási adato- kat a tisztítószer csomagolásán). A habfúvókát csatlakoztassa a tisztítószer tartály- hoz. A habfúvókát helyezze be a kézi szórópisztolyba és 90°-os elfordítással rögzítse. Engedje el a kézi szórópisztoly karját. A kézi szórópisztoly karját lezárni. A kézi szórópisztolyt helyezze a kézi szórópisztoly tárolójába. Hosszabb munkaszünetekben (5 percen túl) továb- bá kapcsolja ki a készüléket „0/OFF“. 몇 VIGYÁZAT A magasnyomású tömlőt csak akkor válassza le a kézi szórópisztolyról vagy a készülékről, ha már nincs nyo- más a rendszerben. Tisztítószeres munkavégzés után: Működtesse a készüléket kb. 1 percig, hogy tisztára öblítse. Engedje el a kézi szórópisztoly karját. A készüléket kikapcsolni "0/OFF" . Húzza ki a hálózati csatlakozót az aljzatból. Zárja el a vízcsapot. Nyomja a kézi szórópisztoly karját, hogy a rend- szerben még meglevő nyomást kiengedje. A kézi szórópisztoly karját lezárni. Válassza le a készüléket vízellátásról. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. A készüléket a szállítófogantyúnál húzza. Ürítse ki a tisztítószer tartályt. A készüléket elcsúszás és borulás ellen biztosítani kell. Üzem Nagynyomású üzem Üzem mosókefével Használat tisztítószerrel Javasolt tisztítási módszer Habfúvóka A használat megszakítása Használat befejezése Szállítás Szállítás kézzel Szállítás járműben 76 HU– 8 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Hosszabb tárolás előtt, ill. tél idején vegye figyelembe az "Ápolás" fejezet utasításait is. A készüléket sík területen állítsa le. A magasnyomású tömlő gyorscsatlakozó házát nyomja a nyíl irányába, és húzza ki a magasnyo- mású tömlőt. Nyomja meg a leválasztó gombot a kézi szórópisz- tolyon és válassza le a magasnyomású tömlőt a kézi szórópisztolyról. A kézi szórópisztolyt helyezze a kézi szórópisztoly tárolójába. A hálózati csatlakozóvezetéket, a magasnyomású tömlőt és a tartozékokat tárolja a készüléken. FIGYELEM A nem teljesen kiürített készüléket vagy tartozékokat a fagy megrongálhatja. A készüléket és a tartozékokat teljesen ürítse ki és óvja a fagytól. Károk elkerülése érdekében: A készülékből teljesen ürítse ki a vizet: A készülé- ket magasnyomású tömlő és vízellátás csatlakoz- tatása nélkül kapcsolja be (max. 1 perc) és várjon, amíg nem jön ki víz a magasnyomású csatlakozó- ból. A készüléket kikapcsolni. A készüléket az össze tartozékkal együtt fagymen- tes helyen tárolja. VESZÉLY Áramütés veszélye. A készüléken történő bármiféle munka előtt kap- csolja ki a készüléket és húzza ki a hálózati csatla- kozót. A vízcsatlakozás szűrőjét rendszeresen tisztítani kell. FIGYELEM A szűrőt nem szabad megsérteni. Távolítsa el csatlakozót a vízcsatlakozásról. Laposfogóval húzza ki a szűrőt. A szűrőt folyóvíz alatt tisztítsa meg. A szűrőt helyezze be ismét a vízcsatlakozóba. Hosszabb tárolás előtt, pl. télen Húzza le a szűrőt a tisztítószer szívócsőről és fo- lyóvíz alatt tisztítsa meg. A kisebb meghibásodásokat a következő áttekintő táb- lázat segítségével Ön is megszüntetheti. Kétség esetén kérjük, forduljon jogosult ügyfélszolgálat- hoz. VESZÉLY Áramütés veszélye. A készüléken történő bármiféle munka előtt kap- csolja ki a készüléket és húzza ki a hálózati csatla- kozót. Húzza meg a kézi szórópisztoly karját, a készülék bekapcsol. Ellenőrizze, hogy a feszültség adata a típustáblán megegyezik-e az áramforrás feszültségével. Vizsgálja meg a hálózati csatlakozóvezetéket eset- leges sérülésekre. Ellenőrizze a sugárcső beállítását. Ellenőrizze a vízellátás megfelelő szállítási men- nyiségét. A vízcsatlakozóban található szűrőszitát húzza ki laposfogóval és tisztítsa meg folyó víz alatt. A készülék légtelenítése: Készüléket magasnyo- mású tömlő csatlakoztatása nélkül bekapcsolni, és várni (max. 2 percig), amíg a víz buborékmentesen jön ki a magasnyomású csatlakozásból. Kapcsolja ki a készüléket, és kösse vissza a magasnyomású tömlőt. Magasnyomású fúvóka tisztítása: A szennyeződé- seket a szórófej furatból egy tű segítségével távo- lítsa el és vízzel előrefelé öblítse ki. Ellenőrizze a vízellátás mennyiségét. A készülék kismértékű szivárgása műszaki okok miatt lehetséges. Erős szivárgás esetén hívja a jó- váhagyott szerviz szolgálatot. Forgassa el szórócsövet ütközésig „SOFT” irány- ba. Tisztítsa ki a tisztítószer szívócső szűrőjét. Ellenőrizze, hogy a tisztítószer szívócső nem törik- e meg valahol. Tárolás A készülék tárolása Fagyás elleni védelem Ápolás és karbantartás A vízcsatlakozás szűrőjének tisztítása Tisztítószer szűrőt megtisztítani Segítség üzemzavar esetén A készülék nem megy A készülék nem termel nyomást Erős nyomásingadozások A készülék szivárog Nem szívja fel a tisztítószert 77HU– 9 Minden országban az illetékes forgalmazónk által ki- adott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, fordul- jon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. A címeket a következő helyen találja: www.kaercher.com/dealersearch Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk for- galomba hozott kivitelben megfelel az EU irányelvek vo- natkozó, alapvető biztonsági és egészségügyi követel- ményeinek. A gép jóváhagyásunk nélkül történő módo- sítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak. Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el. A dokumentáció összeállításáért felelős: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Garancia Műszaki adatok Elektromos csatlakozás Feszültség 220-240 1~50-60

Csatlakozási teljesítmény 2,1 kW Védelmi fokozat IP X5 Védelmi osztály II Hálózati biztosító (lomha) 10 A Vízcsatlakozás Hozzáfolyási nyomás (max.) 1,2 MPa Hozzáfolyási hőmérséklet (max.) 40 °C Hozzáfolyási mennyiség (min.) 9 l/min Max. felszívási magasság 0,5 m Teljesítmény adatok Üzemi nyomás 12 MPa Max. megengedett nyomás 14,5 MPa Szállított mennyiség, víz 6,7 l/min Maximális szállítási mennyiség 8,3 l/min Szállított mennyiség, tisztítószer 0,3 l/min A kézi szórópisztoly visszalökő erő- hatása 17 N Méret és súly Hossz 310 mm Szélesség 336 mm Magasság 860 mm Súly, üzemkészen a tartozékkal 9,5 kg Az EN 60335-2-79 szerint megállapított értékek Kéz-kar vibrációs kibocsátási érték Bizonytalanság K <2,5 0,6 m/s

dB(A) dB(A) Hangnyomás szint L

+ bizonytalan- ság K
