Terméktípus	Kiszúrófűrész (szúrófűrész)
Márka	Matrix
Modell	EJS 750-L
Tápellátás	Hálózati 230-240 V ~ 50 Hz
Teljesítményfelvétel	750 W
Löketszám	0-3100 ütés/perc (változtatható)
Fa vágási mélység	80 mm
Fém vágási mélység	8 mm
Gérvágás	45°-ig (balra és jobbra)
Védelmi osztály	II (kettős szigetelés)
Hangnyomásszint	87,5 dB(A)
Hangteljesítményszint	98,5 dB(A)
Rezgés (fa)	6,617 m/s² (K=1,5 m/s²)
Rezgés (fémlemez)	7,191 m/s² (K=1,5 m/s²)
Fő funkciók	Változtatható sebesség, állítható ingamozgás, lézeres vezető, párhuzamos ütköző, szívó adapter, szerszám nélküli lapátcsere, dönthető talp
Karbantartás	Használat után tisztítsa, ellenőrizze a szénkeféket
Biztonság	Reteszelő kapcsoló, védőburkolat, biztonsági leállás
Pótalkatrészek	Fűrészlapok, szénkefék, talp, párhuzamos ütköző
Garancia	24 hónap

Gyakran ismételt kérdések - EJS 750-L MATRIX

Hogyan cseréljem ki a fűrészlapot a Matrix EJS 750-L-en?

Húzza ki a fűrészt. Emelje fel a védőburkolatot (15). Nyomja meg a fűrészlap foglalatát (14), és helyezze be a lapátot az ütközőig (fogazat előre). Engedje el a foglalatot. Ellenőrizze, hogy a lapát megfelelően a vezetőgörgőben (10) van. A csere szerszám nélkül történik.

Hogyan állítsam be a ferde vágást (gérvágás)?

Lazítsa meg a talp rögzítőcsavarját (18). Húzza előre a talpat (7), forgassa el a kívánt szögbe (balra/jobbra 45°-ig). Nyomja vissza a talpat a reteszelő pozíciókba (0°, 15°, 30°, 45°) vagy húzza meg a csavart a kiválasztott szögben.

Hogyan használjam a lézeres vezetőt?

Kapcsolja be a lézert a lézerkapcsolóval (16). Piros lézervonal jelenik meg a vágás irányításához. Soha ne nézzen közvetlenül a nyalábba. Kapcsolja ki a lézert, ha nem használja. A lézer két AAA 1,5 V-os elemet igényel (nem tartozék).

Milyen sebességet válasszak különböző anyagokhoz?

Használja a sebességállító gombot (1). 1-2 pozíció: alacsony fordulatszám (acél). 3-4 pozíció: közepes fordulatszám (acél, lágy fém, műanyag). 5-6 pozíció: magas fordulatszám (puha fa, kemény fa, lágy fém, műanyag). Igazítsa az ingamozgást is (8).

Hogyan használjam a párhuzamos ütközőt?

Lazítsa meg a két csavart (13) a talp alatt. Helyezze be a párhuzamos ütközőt (11) a bal vagy jobb vezetősínbe (vezetősín lefelé). Állítsa be a távolságot a skála segítségével, majd húzza meg a csavarokat. Lehetővé teszi a pontos párhuzamos vágásokat.

Hogyan csatlakoztassam a porelszívást?

Szerelje fel a szívó adaptert (6) a talpra (7) a kattanásig (gérvágásnál nem használható). Csatlakoztassa a porszívó tömlőjét a nyíláshoz. Győződjön meg a tömítettségről. Viseljen porvédő maszkot.

Melyek a fontos biztonsági intézkedések?

Viseljen védőszemüveget, hallásvédőt és ellenálló kesztyűt. Minden beállítás előtt húzza ki a szerszámot. Tartsa a szerszámot a szigetelő felületeknél. Tartsa távol a kezét a lapáttól. Használjon rejtett vezetékek érzékelőjét. Kerülje a nedves környezetet.

Hogyan karbantartsam a Matrix EJS 750-L fűrészt?

Tisztítás előtt húzza ki a dugót. Tisztítsa a légréseket és a házat egy ronggyal vagy alacsony nyomású sűrített levegővel. Használjon nedves rongyot enyhe szappannal (ne használjon oldószereket). Ellenőrizze a szénkeféket, és szükség esetén cseréltesse ki szakemberrel.

Mi a teendő, ha a fűrész nem indul?

Ellenőrizze, hogy a dugó be van-e dugva és a konnektor működik. Győződjön meg, hogy a Be/Ki kapcsoló (3) nincs blokkolva. Ha a probléma továbbra is fennáll, ellenőrizze a tápkábelt. Ne használja, ha a kábel sérült. Vegye fel a kapcsolatot a vevőszolgálattal.

Mi a garancia a Matrix EJS 750-L fűrészre?

A garancia 24 hónap a kézbesítéstől számítva (a blokk bemutatásával). Kiterjed az anyag- és gyártási hibákra. Kizárva: normál kopás, túlterhelés, nem megfelelő kezelés, nem engedélyezett beavatkozások. A javításokat a vevőszolgálat végzi.

HASZNÁLATI ÚTMUTATÓ EJS 750-L MATRIX

Eredeti használati utasítás fordítása

Szúrófűrész

HR

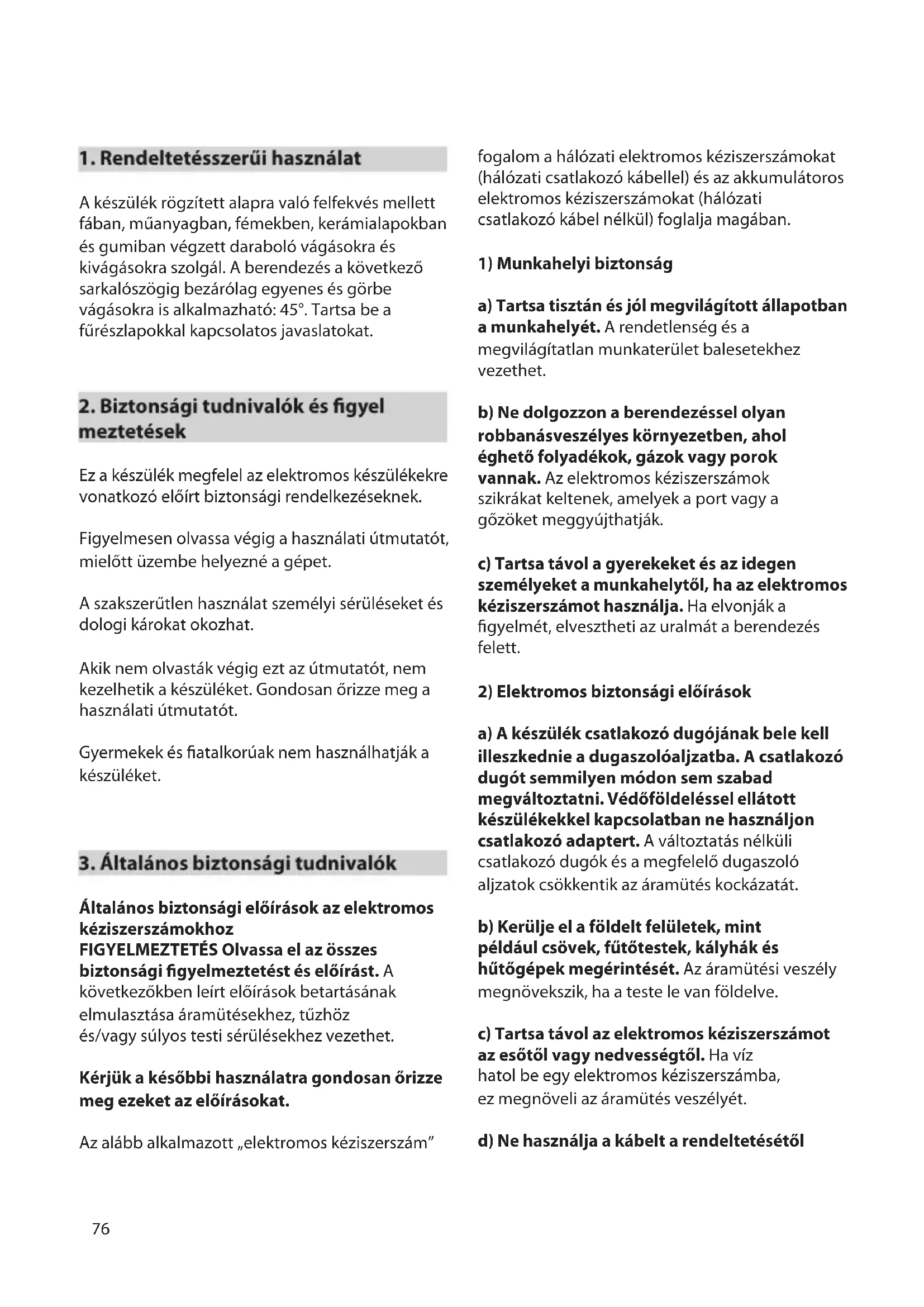

1. Rendeltetésszerűi használat

A készülék rögzített alapra való felfekvés mellett fában, műanyagban, fémekben, kerámialapokban és gumiban végzett daraboló vágásokra és kivágásokra szolgál. A berendezés a következő sarkalószögig bezárólag egyenes és görbe vágásokra is alkalmazható: 45°. Tartsa be a fürészlapokkal kapcsolatos javaslatokat.

2. Biztonsági tudnivalók és figyel meztetések

Ez a készülék megfelel az elektromos készülékekre vonatkozó előírt biztonsági rendelkezéseknek.

Figyelmesen olvassa végig a használati útmutatót, mielőtt üzembe helyezné a gépet.

A szakszerűtlen használat személyi sérüléseket és dologi károkat okozhat.

Akik nem olvasták végig ezt az útmutatót, nem kezelhetik a készüléket. Gondosan őrizze meg a használati útmutatót.

Gyermekek és fiatalkorúak nem használhatják a készüléket.

3. Általános biztonsági tudnivalók

Általános biztonsági előírások az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, túzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan örizze meg ezeket az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet.

b) Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözöket meggyújthatják.

c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytöl, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.

2) Elektromos biztonsági előírások

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

b) Kerülje el a földelt felületek, mint például csövek, fütötestek, kályhák és hütőgépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve.

c) Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.

d) Ne használja a kábelt a rendeltetésétől

eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt höforrásoktól, olajtól, éles élektől és sarkaktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.

e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáramvédőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.

b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget.

A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát.

c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó

dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.

d) Az elektromos kéziszerszám bekapcsolása elött okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat.

Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.

e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

4) Az elektromos kéziszerszámok gondos kezelése és használata

a) Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott

teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátorcsomagot az elektromos kéziszerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.

d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.

e) A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait.

Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

5) Szervíz-ellenőrzés

a) Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.

4. Különleges biztonsági tudnivalók

- Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.

- Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon a megmunkálásra kerülő munkadarab alá. Ha megérinti a fűrészlapot, sérülésveszély áll fenn.

- Az elektromos kéziszerszámot csak bekapcsolt állapotban vezesse rá a megmunkálásra kerülő munkadarabra.

Ellenkező esetben fennáll egy visszarúgás veszélye, ha a betétszerszám beékelődik a munkadarabba.

- Ügyeljen arra, hogy a 6 alaplap a fürészelés

során biztosan felfeküdjön. Egy beékelődött fűrészlap eltörhet, vagy visszarúgáshoz vezethet.

- A munkafolyamat befejezése után kapcsolja ki az elektromos kéziszerszámot, és a fűrészlapot csak azután emelje ki a vágásból, miután az teljesen leállt. Így elkerüli a készülék visszarúgását, és biztonságosan leteheti az elektromos kéziszerszámot.

- Csak megrongálatlan, kifogástalan állapotú fűrészlapokat használjon. A meggörbült vagy életlenné vált fűrészlapok eltörhetnek, vagy egy visszarúgáshoz vezethetnek.

- A fűrészlapot a kikapcsolás után sohase fékezze le oldalirányú nyomással. A fűrészlap megrongálódhat, eltörhet, vagy egy visszarúgáshoz vezethet.

- A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetékeket a berendezéssel megérint, ez túzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy villamos áramütést kaphat.

- A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, minha csak a kezével tartaná.

- Tartsa tisztán a munkahelyét. Az anyagkeverékek különösen veszélyesek. A könnyű fémek pora éghető és robbanásveszélyes.

- Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.

• Sohase használja az elektromos

kéziszerszámot, ha a kábel megrongálódott. Ha a hálózati csatlakozó kábel a munka során megsérül, ne érintse meg a kábelt, hanem azonnal húzza ki a csatlakozó dugót a dugaszolóaljzatból. Egy megrongálódott kábel megnöveli az áramütés veszélyét.

Figyelem: Lézersugárzás Ne nézzen a sugárba Lézerosztály 2

Megfelelô óvintézkedések alkalmazásával védje magát és a környezetét a balesetveszélyektöl.

- Ne tekintsen sohasem közvetlenül a sugárzásba.

- Sohasem irányítsa a lézersugarat visszaverő felületekre és személyekre illetve állatokra. Egy kis telyesítményě lézersugár is tud a szemen károkat okozni.

- Vigyázat - ha az itt megadott eljárási módtól eltér, akkor ez egy veszélyes sugárzási expozícióhoz vezethet.

• A lézermodult sohasem kinyitni.

5. Jelmagyarázat

Ügyeljen az összes jelzésre és szimbólumra, amelyet ebben az útmutatóban é szerszámon talál. Jegyezze meg ezek jelzéseket és szimbólumokat. Amennyiben a jelzéseket és szimbólumokat helyesen értelmezi, biztonságosabban és jobban dolgozhat a készülékkel.

Figyelem!

Üzembe helyezés előtt Olvassa el a használati útmutatót!

Viseljenővéd szemüveget!

Viseljen hallásvédőt!

Jó minőségűés ellenállóképesókesztyűt viseljen!

A fűrészelésnél port létrehozó anyagok megmunkálásánál mindig viseljen porvédő maszkot.

Az elhasználódott készülékek értékes nyersanyagok, ezért nem a háztartási hulladékba tartoznak! Kérjük, hogy aktív közreműködésével támogasson minket az erőforrások kímélésében és a környezetvédelemben, ezért adia le ezt a készüléket az ebböl a célból létrehozott átvevőhelyekenamennyiben léteznek ilyenek az Ön környezetében.

6. A készülék leírása

1. Recézett fejű csavar a fordulatszámszabályozásra
2. Rögzítögomb
3. Be- / Kikapcsoló
4. Főkapcsoló a lézerhez
5. Hálózati kábel
6. Adapter a forgácselszíváshoz
7. Elállítható fűrészsaru
8. Átkapcsoló az ingalöketre
9. Fogskála a fűrészsarunak
10. Vezető görgő
11. Párhuzamos ütköző
12. Fürészlap
13. Fürészlapfelvevő
14. Védőburkolat
15. Lézer
16. Elemtartó rekesz
17. Rögzítőcsavar a fűrészsaruhoz

18. AAA 1,5 elem (nem tartozék)

19. Rögzítőcsavar a párhuzamos ütközöhöz

7. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.

7.1 Védőburkolat (képek 2-töl – 3-ig/poz. 15)

• A védőburkolat (15) véd a fűrészlap (12) véletlenüli megérintése elöl és mégis engedélyezi a vágásrészletre levő tekintést.
• A vágások elvégzésénél a védőburkolatnak (15) mindig fel kell szerelve és lehajtva lennie.
• A védőburkolatot (15) a 3-as ábrán mutatottak szerint fel lehet hajtani.

7.2 Fürészlapcsere (képek 4-töl – 5-ig/poz. 12)

Figyelem!

• A fűrészlapok betétele vagy kicserélése minden további szerszám használata nélkül lehetséges.
  • Húzza ki a hálózati csatlakozót mielőtt betenné

vagy kicserélné a fűrészlapot.

• Az ingalöket (8) átkapcsolót a 3-as pozícióra állítani.
• A fürészlap fogai nagyon élessek.
• Felhajtani a védőburkolatot (15) (lásd az 7.1-es pontot).
• A fürészlap (14) felvevőt nyomni és a fürészlapot (12) ütközésig a fürészlapfelvevőbe (14) vezetni (4-es kép). A fürészlapfogazatnak előre kell mutatnia.
• Ismét vissza csusztatni a fűrészlap (14) felvevőt. A fűrészlapnak (12) a vezetőgörgőben (10) kell feküdnie (5-as kép).
• Ellenőrizze le, hogy a fűrészlap (12) feszesen fekszik e a felfvevőben.
• A fűrészlap eltávolítása az ellenkező sorrendben történik.

7.3 A párhuzamos ütköző felszerelése (6-es kép/poz. 11)

• A párhuzamosütköző (11) a párhuzamos vágások kivitelezést engedélyezi.
• Eressze meg a fűrészsarun (7) levő két rögzítőcsavart (13).
• Most betolni a párhuzamosütközőt (11) a fűrészsaru (7) horonyába. A párhuzamos ütközőt (11) a készüléknek úgy a bal mint a jobb oldalán lehet használni.
• A vezetőlécet mindig lefelé kiigazítani. Határozza meg a párhuzamos ütköző (11) mérőskálájának a segítségével a szükséges távolságot és húzza ismét meg a rögzítőcsavarokat (13).

7.4 A fűrészsaru beállítása sarkalóvágásokhoz (7-es kép)

• Megereszteni a fürészsarun a rögzítőcsavart (18).
• A fürészsarut (7) enyhén előre húzni. A fürészsarut most 45°-ig balra vagy jobbra meg lehet dönteni.
• Ha a fűrészsaru (7) ismét hátra lesz tolva, akkor ez csak a fűrészsaru (9) fogskáláján megjelölt 0°-ban, 15°-ban, 30°-ban és 45°-ban levő reteszelésekben működik. A fűrészsarut betenni a megfelelő pozícióba és meghúzni a rögzítőcsavart (18).
• De a fűrészsarut (7) minden további nélkül más szögmértékre is be lehet állítani. Ehhez a

fürészsarut (7) előre tolni, beálítani a kivánt szögletet és ismét meghúzni a rögzítőcsavart (18).

7.5 Adapter a forgácselszíváshoz (8-es kép/ poz. 6)

• Csatlakoztasa a szúrófűrészt a forgácselszívási (6) adapterrel egy porszívóra rá. Ezáltal a munkadarabon egy optimális porelszívást ér el. Előnyök: Úgy a készülékét mint az egészségét kiméli. Azonkívül a munkaköre tiszta és biztos marad.
• A munkánál keletkező por veszélyes lehet. Kérjük vegye ehhez figyelembe a biztonsági utasításokat.
• Az adaptert (6) a 8-as ábrán mutatottak szerint betenni. Az adapternek (6) hallhatóan be kell reteszelnie, úgy hogy feszesen üljön a fürészsaruban (7). Sarkaló vágásoknál nem lehet használni az adaptert a forgácselszíváshoz (6).
• Dugja a porelszívó szivótömlőjét az adapter (6) nyíllására. Ügyeljen a készülékek légmentes csatlakozására.

8. Kezelés

8.1 Be-/ kikapcsoló

Bekapcsolni:

Be- / Kikapcsolót nyomni (3)

Kikapcsolni:

Be- / Kikapcsolót elengedni (3)

8.2 Rögzítögomb

A rögzítőgombbal (2) lehet a be-/kikapcsolót (3) az üzemben arretálni. Az arretáláshoz üzemeltetni a be-/kikapcsolót (3) és a rögzítőgombot (2) vagy balra vagy jobbra tolni. A kikapcsoláshoz röviden benyomni a be-/kikapcsolót (3).

8.3 A fordulatszám elektronikus előleges kiválasztása (9-as kép)

A fordulatszámszabályozóval lehet a kívánt fordulatszámot előre beállítani. A fordulatszám növeléséhez csavarja a fordulatszámszabályozót a PLUS-irányba, a fordulatszám lecsökkentéséhez csavarja a fordulatszámszabályozót a

MINUSirányba. A megfelelő löketszám az egyes munkaanyagtól és a munkafeltételektől függ.

Itt is érvényesek a forgácsleszedő munkáknál, a vágássebességgel kapcsolatos álltalásnos szabályok.

Finom fűrészlapoknál általában magasabb löketszámmal tud dolgozni; durvább fűrészlapok egy alacsonyabb sebességet követelnek.

Pozíció 1-2 = alacsony löketszám (acélhoz)

Pozíció 3-4 = közepes löketszám (acélhoz, puhafémhez, műanyaghoz)

Pozíció 5-6 = magas löketszám (puha fához, kemény fához, puhafémhez, műanyaghoz)

8.4 Ingalöket beállítása (10-as kép)

• Az ingalöketre (8) való átkapcsolónál lehet a fűrészlapnak (12) a löketnéli ingamozgás erősségét beállítani.
• A megmunkálandó munkadarabhoz hozzá lehet illeszteni a vágássebességet, vágásteljesítményt és vágásképet.

A legjobb fordulatszám- és ingalöketbeállítás kombinációja a megmunkáladó anyagtól függ. Ajánljuk az ideális beállítást mindig egy hulladékdarabon történő próbavágás által kipuhatolni.

8.5 A lézer (képek 11)

• A lézer (16), a körfűrészével precízióvágásoknak az elvégzését engedélyezi.
• A lézerfény egy lézerdióda által lesz előállítva. A lézerfény egy vonalra lesz feltágítva és kilép a lézerkilépőnyíláson kersztül. Azután a vonalat precízióvágásnál a vágásvonal optikus jelzéseként lehet használni. Vegye figyelembe a lézer biztonsági utasításait.
• A lézer be-/kikapcsolása a kapcsoló lézer (4) keresztül történik.

- Kapcsolja mindig ki a lézert, ha nincs rá szükség.

8.6 Az elemek behelyezése/cseréje (képek 12-töl-13-ig)

Nyissa ki az elemtartó rekeszt (17). Helyezze be a két darab AAA 1,5V elemet (19), vagy cserélje ki a laposelemeket.

Figyelem! A két AAA 1,5V elem nem tartozék.

8.7 A vágások elvégzése

• Biztosítsa, hogy a be-/kikapcsoló (3) nincs benyomva. Csak azután csatlakoztasa a hálózati csatlakozót egy megfelelő dugaszoló aljzatba.
• Csak most kapcsolja be a szúrófűrészt a betett fűrészlappal.
• Csak kifogástalan fűrészlapokat használni. Tompa, elgörbült vagy repedezett fűrészlapokat azonnal kicserélni.
• A fűrészlábat laposan a megmunkálandó munkadarabra helyezni. Kapcsolja be a szúrófűrészt.
• Hagyja a fűrészlapot addig beindulni, amig a teljes sebességet el nem érte. Vezesse azután a fűrészlapot a vágásvonal mentén. Ennél csak egy enyhe nyomást gyakorolni a fűrészlapra.
• Fém fűrészelésénél a vágásvonalat egy megfelelő hűtőszerrel meg kellene kenni.

9. A hálózati csatlakozásvezeték kicserélése

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

10. Technikai adatok

Hálózati feszültség:	230-240 V~ / 50 Hz
Teljesítményfelvétel:	750 W
Löketszám:	0-3100 perc ^-1
Vágásmélység fa:	80 mm
Vágásmélység vas:	8 mm
Sarkaló vágás:	45°-ig (balra és jobbra)
Védőosztály:	II / [IMAGE]

Zaj és vibrálás

A zaj és a vibrálási értékek az EN 60745 szerint lettek mérve.

Hangnyomásmérték L _pA 87,5 dB(A)

Bizonytalanság K _pA 3 dB (A)

Hangteljesítménymérték LWA 98,5 dB(A)

Bizonytalanság K_WA 3 dB (A)

Hordjon egy zajcsökkentő fülvédőt.

A zaj befolyása hallásvesztességhez vezethet. Rezgésösszértékek (három irány vektorösszege) az EN 60745 szerint lettek meghatározva.

Fa vágás

Rezgésemisszióértékek a_h=6,617 m/s^2

Bizonytalanság K = 1,5 m/s²

Pléh vágás

Rezgésemisszióértékek a_h=7,191 m/s^2

Bizonytalanság K = 1,5 m/s²

Figyelem!

Az elektromos szerszám rezgésértéke a bevetési résztől függően meg fog változni és kivételes esetekben a megadott érték felett lehet.

11. Tisztítás és karbantartás

Tisztítási munkák előtt húzza ki a hálózati csatlakozót.

11.1 Tisztítás

• Tartsa a védőberendezéseket, szellőztető nyíllásokat és a gépházat annyira por és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval le vagy pedig fúja ki sűrített levegővel, alacsony nyomás alatt.
• Mi azt ajánljuk, hogy a készüléket direkt minden használat után kitisztítani.
• Tisztítsa meg a készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal. Ne használjon tisztító és oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne jusson víz a készülék belsejébe.

11.2 Szénkefék

- Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által. Figyelem! A szénkeféket csak egy villamossági szakember cserélheti ki.

11.3 Karbantartás

- A készülék belsejében nem található további karbantartandó rész.

12. Javítások

Kizárólag a gyártó által javasolt alkatrészeket és tartozékokat alkalmazzon. Amennyiben a készülék minőségbiztosítási ellenőrzéseink és az Ön karbantartása ellenére meghibásodna, a javítási munkákat kizárólag szakképzett elektrotechnikai szakember végezheti.

Amennyiben a készülék tápvezetéke sérült, a cseréjét kizárólag a gyártó, annak képviselője, vagy elektrotechnikai szakember végezheti a biztonsági veszélyek elkerülése érdekében.

13. Környezetvédelem

Az elhasználódott elektromos készülékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. A készülékeket arra kijelölt hulladékátvevő

helyen kell leadni. Erről tájékozódjon a területi önkormányzatnál vagy a szakkereskedőknél.

Ez a készülék minőségi termék. Szerkesztése a jelenlegi műszaki ismeretek figyelembe vételével történt, és azt a szokásos jó minőségű anyagok felhasználásával, gondos munkával készítettük. A szavatossági időtartam 24 hónap, mely az átadás időpontjában kezdődik, s amit pénztárblokkal, számlával, vagy szállítólevéllel kell igazolni. A szavatossági idő alatt minden olyan működési hibát ügyfélszolgálatunk szüntet meg, mely bizonyíthatóan, a használati utasításnak megfelelő óvatossággal történő használat ellenére anyaghibára vezethető vissza. A szavatosság érvényesítése úgy történik, hogy a hibás alkatrészt saját döntésünk alapján vagy díjmentesen megjavítjuk, vagy pedig kifogástalan alkatrésszel helyettesítjük. A kicserélt alkatrészek a tulajdonunkba kerülnek. Az egyes alkatrészek javítása, vagy cseréje révén a szavatossági idő nem hosszabbodik meg és a készülékre vonatkozóan sem állapítunk meg új szavatossági időt. A beépített alkatrészekre nem vonatkozik saját szavatossági határidő. A készülékek és alkatrészeik olyan hibáíért és hiányosságaiért, melyek túlzott igénybevétel, szakszerűtlen használat és karbantartás miatt következnek be, nem vállalunk szavatosságot. Ez érvényes a kezelési utasítás figyelmen kívül hagyására, valamint az olyan alkatrészek és tartozékok beépítésének esetére is, melyek nem szerepelnek programunkban. Ha olyan személyek nyúlnak bele a készülékbe,

vagy módosítják azt, akiket erre nem hatalmaztunk fel, a szavatossági igény megszűnik. Az olyan károk esetében, melyek szakszerütlen használatra, túlterhelésre vagy természetes elhasználódásra vezethetők vissza, a szavatosság nem érvényes.

A gyártási, vagy anyaghibára visszavezethető károkat javítással, vcagy cserekészülék biztosításával térítésmentesen szüntetjük meg.

Ennek az a feltétele, hogy a teljes készüléket szétszedés nélkül a számlával és a szavatossági jeggyel együtt szállítja be.

Garanciális esetben kizárólag az eredeti csomagolást használja.

A szavatossági eset problémamentes és gyors lebonyolítását így tudjuk garantálni.

Kérjük, küldjék be a készüléket „frei Haus“ (bérmentesítve), vagy igényeljenek hozzá egy Freeway-matricát (előre megfizetett postaköltség).

A nem bérmentesített küldeményeket sajnos nem tudjuk elfogadni!

A szavatosság nem vonatkozik olyan alkatrészekre, melyek a természetes elhasználódás következtében vannak kitéve kopásnak.

Szavatossági igény, hibák, valamint alkatrészek és tartozékok iránti igény esetén forduljanak az alább feltüntetett ügyfélszolgálati központhoz.

A változtatások jogát fenntartjuk.

JAMČEVNI LIST

Uredaj je visoko kvalitetan proizvod. Konstruisan je uz uvažavanje današnjih tehnickih saznanja i brižno izraden upotrebom obicnih dobrih materijala. Jamstveno vrijeme iznosi 12 mjeseci i pocne danom prodaje a važi s dokazom o kupovini i jamstvenim listom koji ima pecat, datum prodaje i potpis prodavaca. U jamstvenom vrijemenu cemo vam u našoj servisnoj službi ukloniti sve griješke i nedostatke koji ce nastati na proizvodu uz normalnu upotrebu i uzimajuci u obzir upute za upotrebu. Jamstvo važi u slucaju nesavršene izrade, greške u materialu i radu i u tom slucaju cemo vam proizvod besplatno popraviti ili zamjeniti. Promijenjeni djelovi ostaju u našem vlastništvu. Za vrijeme popravke jamstvo se produžava za toliko vrijemena, koliko se proizvod zadržava u našem servisu. Za promjenjene rezervne djelove ne važi poseban jamstveni rok. Jamstvo se ne priznaje za oštecenja i kvarove kojima prouzrokuje pretjerano opterecenje, nestrucno posezanje i održavanje proizvoda. Jamstvo ne važi i za neuvažavanje uputa za upotrebu i montažu kao i za ugradenje rezervnih djelova i pribora, koji nisu u našem prodajnom programu. Jamstvena prava prestaju ako u proizvod posezaju osobe,

koje nemaju ovlaštenje za uklanjanje kvarova i nedostataka sa strane proizvodaca. Iz garancije su isključene štete do kojih dođe zbog nepravilnog rukovanja, preopterećenja ili prirodne istrošenosti. Štete koje nastanu zbog greške proizvođača ili zbog greške u materijalu uklonit ćemo bez naknade putem popravka ili isporuke zamjenskog uređaja. Uvjet za to je da se uređaj u nerastavljenom stanju i kompletan, te s dokazom o kupovini i garanciji preda ovlaštenom servisu. U slučaju korištenja garancije treba koristiti isključivo originalno pakiranje. U takvom slučaju garantiramo Vam brzo rješavanje garancije bez problema. Popravak u jamstvenom roku ne važi za prirodn trošenje materiala. Za jamstvena prava, smetnje, potrebu po rezervnim djelovima ili opremi obratite se našoj servisnoj službi:

Cím (település, utca):

A vásárló neve:

Utca, házszám:

IRSZ, település:

Telefon:

Dátum, aláírás:

A hiba leírása:

JAMSTVOE

Kupljeno kod:

u (mjesto, ulica):

ime kupca:

Ulica, kucni broj.:
