EJS 750-L - Píla MATRIX - Bezplatný návod na obsluhu

Typ produktu	Priamočiara píla
Značka	Matrix
Model	EJS 750-L
Napájanie	Sieť 230-240 V ~ 50 Hz
Príkon	750 W
Počet zdvihov	0-3100 ot/min (variabilný)
Hĺbka rezu do dreva	80 mm
Hĺbka rezu do kovu	8 mm
Rezanie pod uhlom	Až do 45° (vľavo a vpravo)
Trieda ochrany	II (dvojitá izolácia)
Hladina akustického tlaku	87,5 dB(A)
Hladina akustického výkonu	98,5 dB(A)
Vibrácie (drevo)	6,617 m/s² (K=1,5 m/s²)
Vibrácie (plech)	7,191 m/s² (K=1,5 m/s²)
Hlavné funkcie	Variabilná rýchlosť, nastaviteľný kyvný pohyb, laserový zameriavač, paralelný doraz, adaptér na odsávanie, výmena pílového listu bez náradia, naklápacia pätka
Údržba	Po použití vyčistiť, kontrolovať uhlíkové kefky
Bezpečnosť	Vypínač s blokovaním, ochranný kryt, bezpečnostný vypínač
Náhradné diely	Pílové listy, uhlíkové kefky, pätka, paralelný doraz
Záruka	24 mesiacov

Často kladené otázky - EJS 750-L MATRIX

Ako vymeniť pílový list na Matrix EJS 750-L?

Odpojte pílu. Zdvihnite ochranný kryt (15). Stlačte držiak pílového listu (14) a vložte list až na doraz (zuby dopredu). Uvoľnite držiak. Skontrolujte, či je list správne v vodiacom valčeku (10). Výmena sa vykonáva bez náradia.

Ako nastaviť šikmý rez (pokos)?

Povoľte upevňovaciu skrutku (18) pätky. Potiahnite pätku (7) dopredu, otočte ju na požadovaný uhol (až do 45° vľavo/vpravo). Zatlačte pätku späť pre aretačné polohy (0°, 15°, 30°, 45°) alebo utiahnite skrutku v zvolenom uhle.

Ako používať laserový zameriavač?

Zapnite laser pomocou laserového spínača (16). Objaví sa červená laserová čiara na vedenie rezu. Nikdy sa nepozerajte priamo do lúča. Vypnite laser, keď ho nepoužívate. Laser vyžaduje dve AAA batérie 1,5V (nie sú súčasťou balenia).

Akú rýchlosť zvoliť pre rôzne materiály?

Použite koliesko na nastavenie rýchlosti (1). Poloha 1-2: nízky zdvih (oceľ). Poloha 3-4: stredný zdvih (oceľ, mäkký kov, plast). Poloha 5-6: vysoký zdvih (mäkké drevo, tvrdé drevo, mäkký kov, plast). Prispôsobte aj kyvný pohyb (8).

Ako používať paralelný doraz?

Povoľte dve skrutky (13) pod pätkou. Vložte paralelný doraz (11) do vodidiel vľavo alebo vpravo (vodiacu tyč smerom nadol). Nastavte vzdialenosť podľa stupnice a utiahnite skrutky. Umožňuje presné paralelné rezy.

Ako pripojiť odsávanie prachu?

Namontujte adaptér na odsávanie (6) na pätku (7) až po zacvaknutie (nie je použiteľný pri pokose). Pripojte hadicu vysávača na otvor. Uistite sa o tesnosti. Noste protiprachovú masku.

Aké sú dôležité bezpečnostné opatrenia?

Noste ochranné okuliare, ochranu sluchu a odolné rukavice. Pred akýmkoľvek nastavovaním odpojte náradie. Držte náradie za izolačné plochy. Udržujte ruky v bezpečnej vzdialenosti od listu. Použite detektor skrytých vedení. Vyhýbajte sa vlhkému prostrediu.

Ako udržiavať pílu Matrix EJS 750-L?

Pred čistením odpojte. Vyčistite vetracie štrbiny a kryt handričkou alebo stlačeným vzduchom pri nízkom tlaku. Použite vlhkú handričku s jemným mydlom (žiadne rozpúšťadlá). Skontrolujte uhlíkové kefky a v prípade potreby ich nechajte vymeniť odborníkom.

Čo robiť, ak píla neštartuje?

Skontrolujte, či je zástrčka zapojená a či zásuvka funguje. Uistite sa, že vypínač Zap/Vyp (3) nie je zablokovaný. Ak problém pretrváva, skontrolujte napájací kábel. Nepoužívajte ho, ak je kábel poškodený. Kontaktujte zákaznícky servis.

Aká je záruka na pílu Matrix EJS 750-L?

Záruka je 24 mesiacov odo dňa prevzatia (po predložení pokladničného dokladu). Vzťahuje sa na vady materiálu a výroby. Výluky: bežné opotrebenie, preťaženie, nesprávne zaobchádzanie, neoprávnené zásahy. Opravy vykonáva zákaznícky servis.

NÁVOD NA OBSLUHU EJS 750-L MATRIX

Preklad pôvodného návodu na použitie

Priamočiara píla

HU

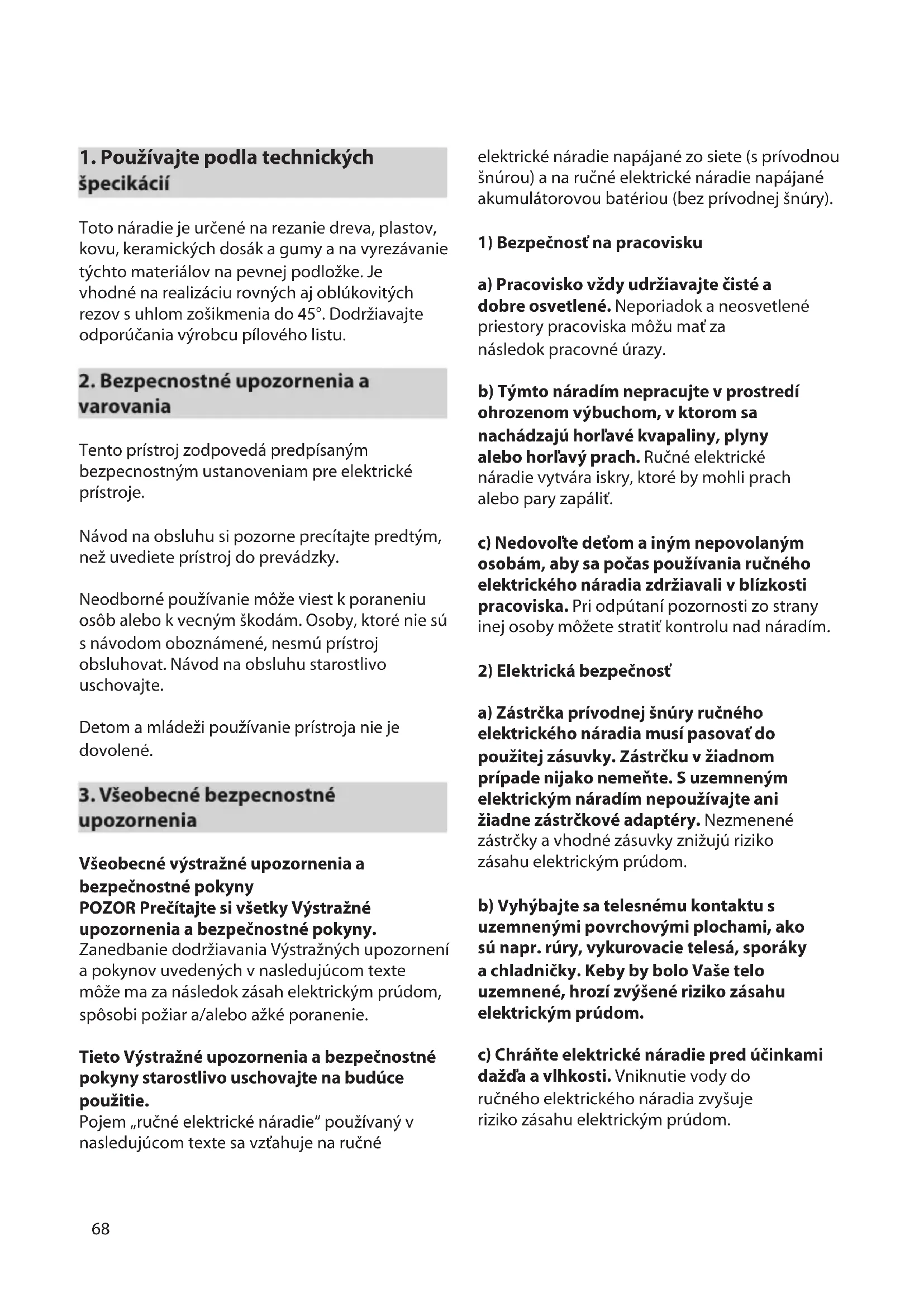

Prístroj nesmí obsluhovat osoby neseznámené s návodem k použití.

1. Používajte podla technických špecikácií

Toto náradie je určené na rezanie dreva, plastov, kovu, keramických dosák a gumy a na vyrezávanie týchto materiálov na pevnej podložke. Je vhodné na realizáciu rovných aj oblúkovitých rezov s uhlom zošikmenia do 45°. Dodržiavajte odporúčania výrobcu pílového listu.

2. Bezpecnostné upozornenia a varovania

Tento prístroj zodpovedá predpísaným bezpecnostným ustanoveniam pre elektrické prístroje.

Návod na obsluhu si pozorne precítajte predtým, než uvediete prístroj do prevádzky.

Neodborné používanie môže viest k poraneniu osôb alebo k vecným škodám. Osoby, ktoré nie sú s návodom oboznámené, nesmú prístroj obsluhovat. Návod na obsluhu starostlivo uschovajte.

Detom a mládeži používanie prístroja nie je dovolené.

3. Všeobecné bezpecnostné upozornenia

POZOR Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže ma za následok zásah elektrickým prúdom, spôsobi požiar a/alebo ažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vztahuje na ručné

elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

a) Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.

b) Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapálit.

c) Nedovolte detom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratit kontrolu nad náradím.

a) Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie telesá, sporáky a chladničky. Keby by bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

c) Chráňte elektrické náradie pred účinkami dažďa a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Zabezpečte, aby sa sietová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom.

e) Ked'pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnút použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.

3) Bezpečnost'osôb

a) Bud'te ostražitý, sústred'te sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, ked'ste unavený, alebo ked'ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia.

b) Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare.

Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv. ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú siet' zapnuté, môže to mať za následok nehodu.

d) Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo klúče na skrutky. Nastavovací nástroj alebo klúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobit vážne poranenia osôb.

e) Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môčt ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.

f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby so Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Vol'ný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia.

g) Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

ktoré je určené pre daný druh práce.

Pomocou vhodného ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.

b) Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač.

Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.

c) Skôr ako začnete náradie nastavovat' alebo prestavovat', vymieňat' príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.

d) Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovol'te používať pneumatické náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby.

e) Ručné elektrické náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia.

f) Rezné nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a lahšie sa dajú viest.

g) Používajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a

pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať.

Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viest' k nebezpečným situáciám.

5) Servisné práce

a) Ručné elektrické náradie dávajte opravovat' len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.

4. Špeciálne bezpečnostné pokyny

• Pri vykonávaní takej práce, pri ktorej by mohol nástroj natrafit' na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru náradia, držte náradie len za izolované plochy rukovätí. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobit' zásah elektrickým prúdom.
• Obe ruky majte v dostatočnej vzdialenosti od priestoru pílenia. Nesiahajte pod obrobok. Pri kontakte s pílovým listom hrozí nebezpečenstvo vážneho poranenia.
• K obrobku prisúvajte elektrické náradie iba v zapnutom stave. Inak hrozí v prípade zaseknutia pracovného nástroja v obrobku nebezpečenstvo spätného rázu.
• Dávajte pozor na to, aby vodiace sane náradia 6 pri pílení spolahlivo priliehali.
  Vzpriečený alebo zaseknutý pílový list sa môže zlomiť, alebo vyvolat spätný ráz.
• Po skončení práce ručné elektrické náradie vypnite a pilový list vyberte z rezu až vtedy, ked'sa elektrické náradie úplne zastavilo. Tak sa vyhnete spätnému rázu náradia a budete môč' elektrické náradie bezpečne odložit.

• Používajte len nepoškodené a bezchybné pílové listy. Skrivené alebo neostré pílové listy sa môžu zlomit' alebo spôsobit' spätný ráz ručného elektrického náradia.

• Nebrzdite po vypnutí pílový list bočným tlakom. Pílový list by sa mohol poškodit, zlomit, alebo by mohol vyvolat spätný ráz.

• Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavrtali, alebo sa obrátte na miestne energetické podniky.

Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.

• Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
• Udržiavajte svoje pracovisko v čistote.

Mimoriadne nebezpečné sú zmesi rôznych materiálov. Prach z l'ahkých kovov sa môže l'ahko zapáliť alebo explodovať.

• Počkajte na úplné zastavenie ručného elektrického náradia, až potom ho odložte.
  Pracovný nástroj sa môže zaseknút a môže zapríčinit stratu kontroly nad ručným elektrickým náradím.
• Nepoužívajte ručné elektrické náradie, ktoré má poškodenú prívodnú šnúru. Nedotýkajte sa poškodenej prívodnej šnúry a v prípade, že sa kábel počas práce s náradím poškodí, ihned'vytiahnite zástrčku zo zásuvky. Poškodené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom.

Pozor: Laserové žiarenie Nepozerat sa priamo do lúča Trieda laseru 2

Achtung Laserstrahlung laser radiation Nicht in den Strahl blicken do not stare into beam λ: 650 nm P< 1 mW Laser Klasse 2 Class 2 Laser Product EN 60825-1:2007

Chráňte seba a Vaše okolie vhodnými bezpečnostnými opatreniami pred rizikami vzniku nehody.

- Nepozerajte sa v žiadnom prípade kolmo do lúča.

• V žiadnom prípade nesmerujte laserový lúč na reflektujúce plochy, na osoby alebo na zvieratá. Aj laserový lúč s nízkym výkonom môže spôsobit vážne poškodenie zraku.
• Pozor – ak sa budú používať iné pracovné postupy ako sú uvedené v tomto návode, môže to viest’ k nebezpečnej expozícii žiarenia.
• Nikdy neotvárajte laserový modul.

5. Význam znaciek

Všímajte si všetky znacky a symboly uvedené v tomto návode a na prístroji. Zapamätajte si význam týchto znaciek a symbolov. Ak budete znacky a symboly správne chápat, budete móct s prístrojom pracovat bezpecnejšie a lepšie.

Pozor!

Staré Prístroje sú suroviny, ktoré nepatria do domového odpadu! Preto vás žiadame o aktívny prístup k ochrane zdrojov a ochrane životného prostredia, aby ste tento prístroj odovzdali v príslušnej zberni.

6. Popis prístroja

1. Ryhovaná skrutka pre reguláciu otáčok
2. Aretačné tlačidlo
3. Vypínač zap/vyp
4. Hlavný vypínač pre laser
5. Sietový kábel
6. Adaptér pre odsávanie pilín
7. Nastavitelná pílová pätka
8. Prepínač pre výkyvný zdvih
9. Stupnica pre pílovú pätku
10. Vodiaci valček
11. Paralelný doraz
12. Pílový list
13. Aretačné skrutky pre paralelný doraz
14. Uloženie pílového listu
15. Ochranný kryt
16. Laser
17. Priehradka na vloženie batérií
18. Aretačná skrutka pre pílovú pätku
19. AAA 1,5V batéria (nie je súčastou dodávky)

7. Pred uvedením do prevádzky

Presvedčite sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Skôr než začnete na prístroji robit' akékol'vek nastavenia, vytiahnite zo siete elektrický kábel.

• Ochranný kryt (15) chráni pred náhodným dotykom pílového listu (12) a zároveň poskytuje možnosť vizuálnej kontroly oblasti rezania.
• Ochranný kryt (15) musí byť pri vyhotovovaní rezov vždy namontovaný a sklopený nadol.
• Ochranný kryt (15) môže byť vyklopený nahor podľa obrázka 3.

7.2 Výmena pílového listu (obr. 4 - 5 / pol. 12)

• Pílové listy sa môžu nasadzovať alebo vymieňať bez použitia dálších nástrojov.
• Vytiahnite zástrčku z elektrickej siete pred tým, než budete nasadzovať alebo vymieňať pílový

list.

• Prepnite prepínač pre výkyvný zdvih (8) do polohy 3.
• Zuby pílového listu sú velmi ostré.
• Vyklopiť ochranný kryt (15) (pozri bod 7.1).
• Stlačte uloženie pílového listu (14) a zavedťe pílový list (12) do uloženia pílového listu (14) až na doraz (obr. 4). Ozubenie pílového listu musí ukazovať smerom dopredu.
• Pustite uloženie pílového listu (14) a nechajte ho vrátiť sa do pôvodnej polohy. Pílový list (12) musí sedieť vo vodiacom valčeku (10) (obr. 5).
• Skontrolujte, či je pílový list (12) pevne upevnený v uložení.
• Odstránenie pílového listu sa uskutočnuje v opačnom poradí.

7.3 Montáž paralelného dorazu (obr. 6/pol. 11)

• Paralelný doraz (11) Vám dovoluje vykonávať paralelné rezy.
• Uvolnite obidve aretačné skrutky (13) umiestnené na pílovej pätké (7).
• Paralelný doraz (11) zasuňte do vedení na pílovej pätke (7). Paralelný doraz (11) môžete nasadit' na l'avej alebo pravej strane prístroja.
• Vodiacu lištu nasmerovať vždy smerom nadol. Pomocou meracej stupnice paralelného dorazu (11) určite potrebný odstup a znovu dotiahnite aretačné skrutky (13).

7.4 Nastavenie pílovej pätky pre šikmé rezy (obr. 7)

• Uvolnite aretačnú skrutku (18) na pílovej pätké.
• Pílovú pätku (7) lahko potiahnut dopredu. Pílová pätka sa môže naklonit až o 45° dolava alebo doprava.
• Ak sa pílová pätka (7) znovu posunie dozadu, tak to funguje vždy len v príslušných západkových polohách na 0°, 15°, 30° a 45°, ktoré sú vyznačené na uhlovej stupnici pre pílovú pätku (9). Pílovú pätku umiestnit’ do príslušnej polohy a dotiahnuť aretačnú skrutku (18).

- Pílová pätka (7) sa však bez problémov môže nastavit aj na inú uhlovú mieru. Pílovú pätku (7) posuňte pritom dopredu, nastavte požadovaný uhol a znovu utiahnite aretačnú skrutku (18).

7.5 Adaptér pre odsávanie pilín (obr. 8/pol. 6)

- Zapojte Vašu priamočiaru pílu s adaptérom pre odsávanie pilín (6) na vysávač. Takto dosiahnete optimálne odsávanie pilín od obrábaného materiálu. Výhody: chránite tak samotný prístroj ako aj Vaše zdravie. Vaša pracovná oblast okrem toho ostane čistejšia a bezpečnejšia.

- Prach vznikajúci pri práci môže byť nebezpečný! Prosím, dodržiavajte pritom bezpečnostné pokyny.

- Nasadte adaptér (6) tak, ako je to znázornené na obrázku 8. Adaptér (6) musí počutelne zaskočit tak, aby pevne sedel v pílovej pätke (7). Pri šikmých rezoch nemôže byt použitý adaptér pre odsávanie pilín (6).

- Nasadte vysávaciu hadicu Vášho vysávača na otvor adaptéra (6). Dbajte na vzduchotesné spojenie prístrojov.

8. Obsluha

8.1 Vypínač zap/vyp

Zapnutie:

8.2 Aretačné tlačidlo

Pomocou aretačného tlačidla (2) sa môže vypínač (3) zafixovat'v polohe prevádzky. Aretácia sa uskutoční tak, že sa po stlačení vypínača (3) posunie aretačné tlačidlo (2) dolava alebo doprava. Vypnutie sa uskutoční krátkym zatlačením vypínača zap/vyp (3).

8.3 Elektronické nastavovanie otáčok (obr. 9)

Pomocou regulátora otáčok môžu byť nastavené potrebné otáčky. Ak otočíte regulátor otáčok v smere PLUS, zvýšite tým otáčky, a naopak pri otočení regulátora otáčok v smere MÍNUS znižujete počet otáčok. Vhodný počet zdvihov je závislý od spracovávaného materiálu a od pracovných podmienok.

Všeobecné pravidlá pre rýchlost' rezania pri trieskovom obrábaní sa musia dodržiavať aj pri práci s týmto prístrojom.

S jemnými pílovými listami môžete vo všeobecnosti pracovať s vyšším počtom zdvihov; hrubšie pílové listy vyžadujú nižšie rýchlosti rezu.

Poloha 1-2 = nízka zdvihová frekvencia (pre ocel)

Poloha 3-4 = stredná zdvihová frekvencia (pre ocel, mäkké kovy, plasty)

Poloha 5-6 = vysoká zdvihová frekvencia (pre mäkké drevo, tvrdé drevo, mäkké kovy, plasty)

8.4 Nastavenie výkyvného zdvihu (obr. 10)

- Na prepínači pre výkyvný zdvih (8) sa môže nastavit' sila výkyvného pohybu pílového listu (12) pri zdvihu.

- Podl'a druhu obrábaného materiálu môžete prispôsobit rýchlost rezania, výkon rezania ako aj obraz rezanej zostavy.

Najvhodnejšia kombinácia nastavenia otáčok a výkyvného zdvihu je závislá od druhu spracovávaného materiálu. Odporúčame vždy zistiť ideálne nastavenie pomocou skúšobného rezu na odpadovom kuse.

8.5 Použitie lasera (obr. 11)

- Laser (16) vám umožňuje vykonávať pomocou Vašej kotúčovej píly presné rezy.

- Laserové svetlo sa vytvorí cez laserovú diódu. Laserové svetlo sa rozšíri v tvare čiary a vystúpi cez laserový výstupný otvor. Čiaru môžete potom použit ako optické označenie čiary rezu pri presnom rezaní. Dodržiavajte bezpečnostné pokyny pri práci s laserom.

- Zapnutie a vypnutie lasera sa uskutočnuje pomocou kombinovaného vypínača lasera (4).

- Laser vždy vypnite, ked'ho nebudete používať.

8.6 Vloženie/výmena batérií (obr. 12-13)

Otvorte priehradku na vloženie batérií (17). Vložte do nej dve AAA 1,5V batérie (19) alebo vymeňte vybité batérie.

Pozor! Dve AAA 1,5V batérie nie sú súčastou dodávky.

8.7 Vykonávanie rezov

• Presvedčite sa o tom, že nie je stlačený vypínač zap/vyp (3). Až potom zapojte sietovú zástrčku do vhodnej zásuvky.
• Priamočiaru pílu zapínajte len vtedy, keď už má založený pílový list.
• Používajte len pílové listy v bezchybnom stave. Tupé, ohnuté alebo natrhnuté pílové listy je potrebné okamžite vymenit.
• Umiestnite pílovú nohu naplocho na obrábaný materiál. Zapnite priamočiaru pílu.
• Nechajte pílový list rozbehnút, až kým nedosiahne plnú rýchlost. Potom pomaly ved'te pílový list pozdlíž čiary rezu. Pritom vytvárajte na pílový list len vel'mi l'ahký tlak.
• Pri pílení kovu by sa mala natierať čiara rezu vhodným chladiacim prostriedkom.

9. Výmena sietového prípojného vedenia

V prípade poškodenia sietového prípojného vedenia prístroja sa musí vedenie vymenit výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifikovanou osobou, aby sa zabránilo rizikám.

1. Technické údaje

Sietové napätie:	230-240 V~ / 50 Hz
Príkon:	750 W
Počet zdvihov:	0-3100 min ^-1
Híbka rezu - drevo:	80 mm
Híbka rezu - železo:	8 mm
Šikmý rez:	do 45° (vl'avo a vpravo)
Trieda ochrany:	II / [IMAGE]

Hlučnosť a vibrácie

Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 60745.

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobit' poškodenie sluchu.

Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 60745.

Pílenie dreva

Hodnota emisií vibrácií a_h=6,617 m/s^2

Nepresnost K = 1,5 m/s ^2

Pílenie plechu

Hodnota emisií vibrácií a_h=7,191 m/s^2

Nepresnost' K = 1,5 m/s ^2

POZOR!

Hodnota vibrácií sa bude menit' v závislosti od oblasti použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad udávanou hodnotou.

• Udržujte ochranné zariadenia, vzduchové otvory a ebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili spravidla vždy po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky aostriedky alebo riedidlá; tieto prostriedky by mohli napadnút umelohmotné diely prístroja. Dba jte na to, aby sa do vnútra prístroja nedostala voda.

11.2 Uhlíkové kefky

- Pri nadmernej tvorbe iskier nechajte uhlíkové kefky na prístroji skontrolovať odborným elektri károm.

Pozor! Uhlíkové kefky smú byť vymieňané len odborným elektrikárom.

11.3 Údržba

- Vo vnútri prístroja sa nenachádzajú žiadne dálšie diely vyžadujúce údržbu.

12. Opravy

Používajte iba výrobcom odporúčané príslušenstvo a náhradné diely.

Ak by sa náradie napriek našej kontrole kvality a vašej údržbe niekedy pokazlo, tak nechajte vykonat' opravy iba aurorizovaným elektrikárom.

Ak je poškodený siet'ový kábel tohto náradia, musí byt'vymenený výrobcom alebo jeho zástupcom alebo elektrikárom, aby ste predišli nebezpečenstvu.

13. Ochrana životného prostredia

'Staré elektrické zariadenia sa nemajú vyhadzovat' do bežného domvého odpadu. Odovzdajte ich v zberni.

Informujte sa o tom na miestnom úrade alebo v odbornej predajni.

Tento prístroj je výrobok vynikajúcej kvality. Bol skonštruovaný s využitím terajších technických poznatkov a bol pozorne zhotovený za použitia zvycajného dobrého materiálu.

Zárucná lehota je 24 mesiacov a zacína casom odovzdania, ktorý je preukázatelný pokladnicným blokom, faktúrou alebo dodacím listom. Pocas zárucnej lehoty nás zárucný servis odstráni všetky chyby funkcnosti, ktoré možno preukázatelne, napriek pozornému zaobchádzaniu v súlade s našim návodom na obsluhu, vyvodit z chýb materiálu. Záruka sa vykoná tak, že chybné casti budú podla našej volby bezplatne opravené alebo nahradené bezchybnými castami. Nahradené casti sa stanů našim vlastníctvom. Opravou alebo výmenou jednotlivých castí sa zárucná lehota nepredlži, ani nezacne bežat nová zárucná lehota. Pre vstavané náhradné casti nebeží žiadna vlastná zárucná lehota. Nepreberieme záruku za škody a chyby prístrojov alebo ich castí, ktoré vzniknú nadmerným zatažením, neodborným zaobchádzaním a údržbou. To platí aj pri nerešpektovaní návodu na obsluhu, ako aj pri vmontovaní náhradných castí a príslušenstva, ktoré nie sů uvedené v našom programe. Pri zásahoch alebo zmenách prístroja osobami, ktoré od nás nie sů na to oprávnené, zanikne nárok na záruku.

Záruka sa nevztahuje na casti, ktoré nefungujú prirodzeným opotrebovaním. Prí garancných nárokoch, poruchách, potrebe náhradných dielov alebo príslušenstva sa prosím obrátte na tu uvedenů centrálu služieb zákazníkom:
