CAS 600 CN - Porszívó CrossTools - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen CAS 600 CN CrossTools PDF formátumban.
| Termék típusa | Hamuporszívó |
| Márka | CrossTools |
| Modell | CAS 600 CN |
| Tápellátási feszültség | 220-240 V ~ 50 Hz |
| Névleges teljesítmény | 600 W |
| Védelmi osztály | II |
| Védelmi fokozat | IPX0 |
| Szívóteljesítmény | 15 kPa (150 mbar) |
| Levegőáramlás | 22 l/s |
| Tartálykapacitás | 12 L |
| Kábel hossza | 4 m |
| Szívótömlő hossza | 1 m |
| Fémfúvóka hossza | 15 cm |
| Fémfúvóka átmérője | 2,8 cm |
| Nettó tömeg | Körülbelül 2,6 kg |
| Méretek (Sz x Mé x Ma) | 26 x 26 x 36 cm |
| Referencia | 68523 |
| Felhasználási terület | Tűzhelyek, grillsütők és fa- vagy pelletkandallók hideg hamuja |
| Hamu maximális hőmérséklete | Kevesebb, mint 40 °C |
| Tartozékok | Műanyag bevonatú fém szívótömlő, fémfúvóka, szűrő, durvaszűrő tasak, használati utasítás |
| Kiegészítő funkció | Fúvás |
| Szűrő tisztítása | Kopogtatás, sűrített levegő vagy vízzel mosás (szárítás kötelező) |
| Biztonság | Karbantartás előtt állítsa le és húzza ki a csatlakozót; ne szívjon be gyúlékony anyagokat vagy folyadékokat |
Gyakran ismételt kérdések - CAS 600 CN CrossTools
Felhasználói kérdések a következőről CAS 600 CN CrossTools
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Porszívó PDF formátumban ingyenesen! Találja meg kézikönyvét CAS 600 CN - CrossTools és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CAS 600 CN márka CrossTools.
HASZNÁLATI ÚTMUTATÓ CAS 600 CN CrossTools
Eredeti használati útmutató – Hamuszívó
EU-Megfelelési nyilatkozat
A T.I.P. Technische Industrie Produkte GmbH, saját felelelősségére kijelenti, hogy az alább megjelölt termékek az alpvető biztonsági követelményeknek és az itt felsorolt EU-irányelveknek - és azok későbbi változatainak - megfelelnek: 2014/35/EU, 2014/30/EU, 2011/65/EU.
HR EU- izjava o sukladnosti
Mi, firma T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, izjavljujemo pod vlastitom odgovornosti, da niže naznačeni proizvodi ispunjavaju u daljnjem naznačene EU smjernice - i sve slijedeće izmjene: 2014/35/EU, 2014/30/EU, 2011/65/EU.
Art.:
Aschesauger
Ash Vacuum Cleaner
CAS 600 CN
applied standards/ angewendete Normen:
EN 55014-1:2017 + A11:2020
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-3:2013 + A1:2019
EN 62233:2008
EN 60335-1:2012 + A11:2014 + A13:2017 + A14:2019 + A1:2019 + A2:2019
EN 60335-2-2:2010 + A11:2012 + A1:2013
EN IEC 63000:2018
EK1 498-11:2011
AfPS GS 2019:01 PAK

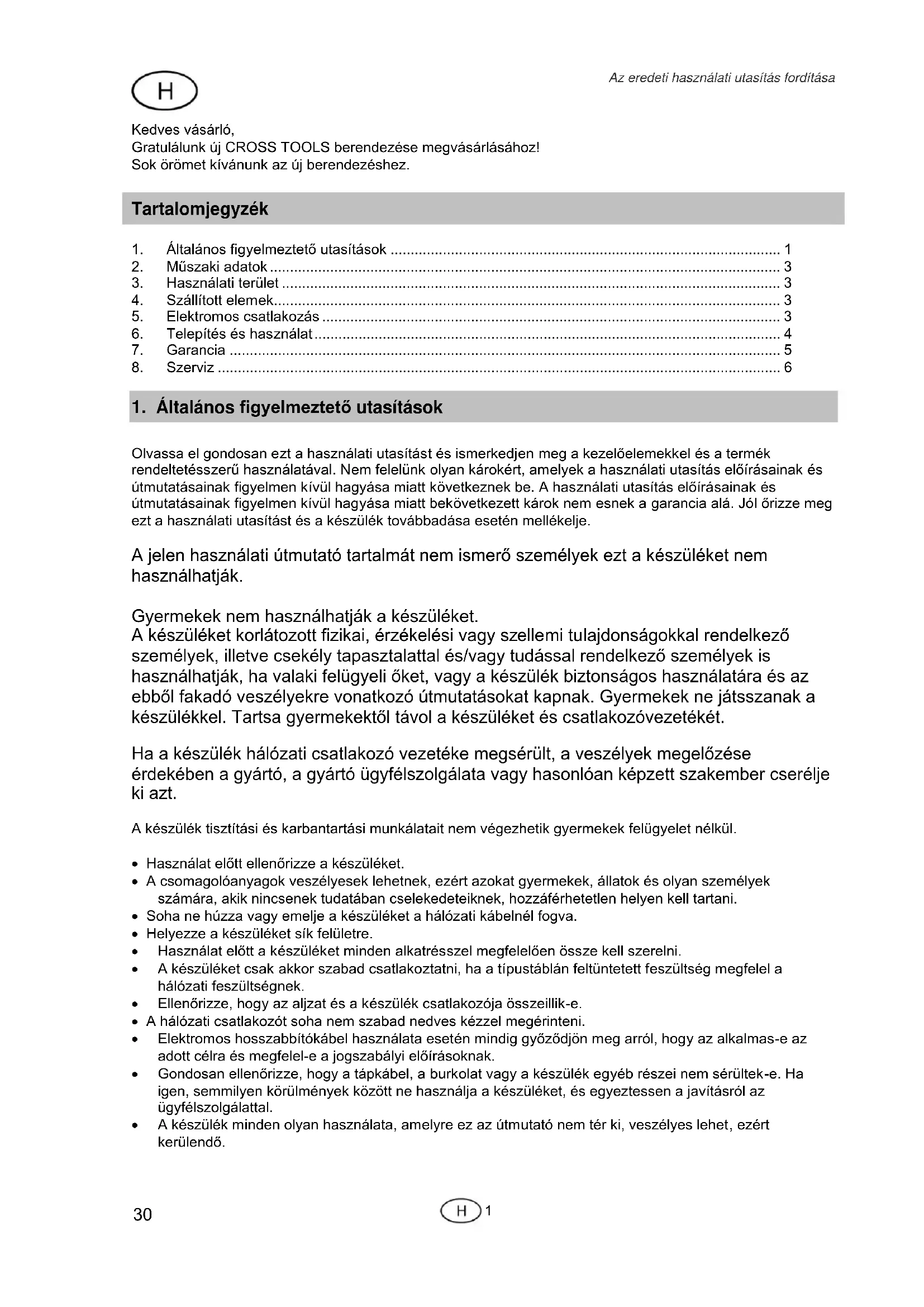

Gratulálunk új CROSS TOOLS berendezése megvásárlásához!
Sok örömet kívánunk az új berendezéshez.
Tartalomjegyzék
- Általános figyelmeztető utasítások ..... 1
- Müszaki adatok....3
- Használati terület 3
- Szállított elemek....3
- Elektromos csatlakozás 3
- Telepítés és használat....4
- Garancia 5
- Szerviz 6
1. Általános figyelmeztető utasítások
Olvassa el gondosan ezt a használati utasítást és ismerkedjen meg a kezelőelemekkel és a termék rendeltetésszerű használatával. Nem felelünk olyan károkért, amelyek a használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt következnek be. A használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt bekövetkezett károk nem esnek a garancia alá. Jól őrizze meg ezt a használati utasítást és a készülék továbbadása esetén mellékelje.
A jelen használati útmutató tartalmát nem ismerő személyek ezt a készüléket nem használhatják.
Gyermekek nem használhatják a készüléket.
A készüléket korlátozott fizikai, érzékelési vagy szellemi tulajdonságokkal rendelkező személyek, illetve csekély tapasztalattal és/vagy tudással rendelkező személyek is használhatják, ha valaki felügyeli öket, vagy a készülék biztonságos használatára és az ebből fakadó veszélyekre vonatkozó útmutatásokat kapnak. Gyermekek ne játsszanak a készülékkel. Tartsa gyermekektől távol a készüléket és csatlakozóvezetékét.
Ha a készülék hálózati csatlakozó vezetéke megsérült, a veszélyek megelőzése érdekében a gyártó, a gyártó ügyfélszolgálata vagy hasonlóan képzett szakember cserélje ki azt.
A készülék tisztítási és karbantartási munkálatait nem végezhetik gyermekek felügyelet nélkül.
- Használat előtt ellenőrizze a készüléket.
- A csomagolóanyagok veszélyesek lehetnek, ezért azokat gyermekek, állatok és olyan személyek számára, akik nincsenek tudatában cselekedeteiknek, hozzáférhetetlen helyen kell tartani.
- Soha ne húzza vagy emelje a készüléket a hálózati kábelnél fogva.
- Helyezze a készüléket sík felületre.
- Használat előtt a készüléket minden alkatrésszel megfelelően össze kell szerelni.
- A készüléket csak akkor szabad csatlakoztatni, ha a típustáblán feltüntetett feszültség megfelel a hálózati feszültségnek.
- Ellenőrizze, hogy az aljzat és a készülék csatlakozója összeillik-e.
- A hálózati csatlakozót soha nem szabad nedves kézzel megérinteni.
- Elektromos hosszabbítókábel használata esetén mindig győződjön meg arról, hogy az alkalmas-e az adott célra és megfelel-e a jogszabályi előírásoknak.
- Gondosan ellenőrizze, hogy a tápkábel, a burkolat vagy a készülék egyéb részei nem sérültek-e. Ha igen, semmilyen körülmények között ne használja a készüléket, és egyeztessen a javításról az ügyfélszolgálattal.
- A készülék minden olyan használata, amelyre ez az útmutató nem tér ki, veszélyes lehet, ezért kerülendő.
Ne szívjon be kormot és gyúlékony anyagokat!
Soha ne használja a hamuporszívót a készülékhez engedélyezett eredeti szűrő nélkül. Használat után tisztítsa meg a szűrőt a kezelési útmutató 6.3. fejezetében leírtak szerint.
- A készülék működése során ügyeljen arra, hogy a szívó fúvókát ne tartsa érzékeny testrészek irányába.
- Soha ne hagyja az üzemben lévő készüléket felügyelet nélkül.
- A készüléket csak száraz állapotban használja; nedves vagy párás környezetben ne használja a készüléket.
- Ne porszívózzon fel vizet vagy más folyadékot.
- Ne porszívózzon fel parazsat vagy gyúlékony, például robbanásveszélyes, mérgező vagy káros anyagokat.
- A hamu felporszívózása előtt meg kell győződni arról, hogy a hamu megfelelő ideig hült, és már nem tartalmaz parazsat. Ezt úgy lehet megállapítani, hogy a hamuporszívó használata előtt egy fém eszközzel átfésüljük a hamut. A kihült hamunak már nem szabad érzékelhető höt kibocsátania.
- Porszívózás során folyamatosan ellenőrizze a tömlő és a porszívó melegedését!
- Ha a hamu szívótömlője használat során felmelegszik, azonnal kapcsolja ki a készüléket, és hagyja lehülni. Soha ne ürítse a tartály tartalmát gyúlékony edénybe!
- Porszívózás előtt és után ürítse ki és tisztítsa meg a porszívót!
- Karbantartás, tisztítás, illetve szűrőcsere előtt és használat után kapcsolja ki a készüléket, és húzza ki a hálózatból. Ne hagyja a készüléket felügyelet nélkül és gyermekek vagy olyan személyek által elérhető távolságban, akik nincsenek tudatában cselekedetüknek.
- A készüléket a ne merítse teljesen vízbe tisztítás céljából, és ne tisztítsa vízsugárral.
- A motorburkolatot, a felületeket és a tartályt kizárólag nedves ruhával tisztítsa meg.
- Ne használjon agresszív oldó- és/vagy tisztítószereket.
- A készülék tartályának ürítése előtt kapcsolja ki a készüléket és húzza ki a csatlakozót az aljzatból.
- A készüléket használaton kívül száraz helyen vagy zárt térben tárolja.
- Szerviz- és javítási tevékenységeket a veszélyek elkerülése érdekében csak képzett szakemberek végezhetnek. A készülék meghibásodott alkatrészeit csak eredeti alkatrészekkel szabad pótolni.
Az alábbi szimbólumokkal ellátott utasításokat és megjegyzéseket különösen be kell tartani:
Ha nem tartja be ezt az utasítást, akkor személyi sérülés és/vagy anyagi kár keletkezik.
Ha nem tartja be ezt az utasítást, akkor áramütés keletkezik, ami személyi sérülést és/vagy anyagi károkat okozhat.
Ellenőrizze a készüléket, hogy szállítás közben megsérült-e. Ha igen, akkor haladéktalanul - legkésőbb azonban a vásárlás dátumától számított 8 napon belül - értesítse a kiskereskedőt.
2. Műszaki adatok
| Modell | CAS 600 CN |
| Hálózati feszültség / frekvencia | 220 -240 V~ 50 Hz |
| Névleges teljesítmény | 600 watt |
| Védelem fajtája / Védelmi osztály ☐ | IPX0 / II |
| Szívóteljesítmény | 15 kPa / 150 mbar |
| Légáram mennyisége | 22 l/mp |
| Kábelhossz | 4 m |
| Szívótömlő hossza | 1 m |
| Fém fúvóka hossza | 15 cm |
| Fém fúvóka átmérője | 2,8 cm |
| Tartály térfogata | 12 l |
| Tömeg (nettó) | kb. 2,6 kg |
| Méretek (szélesség x mélység x magasság) | 26 x 26 x 36 cm |
| Cikkszám | 68523 |
3. Használati terület
Ezt a terméket magáncélú, nem pedig ipari vagy kereskedelmi célokra, illetve nem folyamatos működésre fejlesztették ki. Kizárólag a fa- vagy pellet tüzelésű kályhák, grillek és kandallók hideg hamujának felszívására szolgál. A termék olajtüzelésű kazánokhoz és kályhákhoz, valamint vakolat- és cementporhoz nem használható.
4. Szállított elemek
A termékkel szállított elemek a következők:
Egy hamuporszívó, egy műanyag bevonatú fém szívótömlő, egy fém fúvóka, egy szűrő, egy durvaszűrőzsák, egy használati útmutató.
Ellenőrizze a szállítmány teljességét. Órizze meg a csomagolást lehetőség szerint a garancia időtartamának lejártáig. Ártalmatlanítsa a csomagolóanyagot környezetkímélően.
5. Elektromos csatlakozás
A készülék csatlakozódugóval ellátott hálózati csatlakozókábellel rendelkezik. A hálózati csatlakozókábelt és a hálózati csatlakozódugót a veszélyek elkerülése érdekében csak szakképzett személyzet cserélheti ki. Ne fogja a szivattyút a hálózati csatlakozókábelnél fogva, és ne húzza ki ennél fogva a hálózati csatlakozódugót a csatlakozóból. Védje a hálózati dugót és a hálózati csatlakozókábelt a hötől, olajtól és éles peremektől.
A műszaki adatoknál megjelölt értékeknek meg kell felelniük a meglévő hálózati feszültségnek. A készülék kizárólag a típustáblán megadott teljesítménytartományban használható.
Minden használat előtt végezzen szemrevételezéses ellenőrzést a készüléken. Ez különösen a hálózati csatlakozóvezetékre és csatlakozódugóra vonatkozik. Ügyeljen csatlakozók kiváló állapotára. Ne használja a sérült készüléket. Kár esetén a készüléket szakszervizzel kell felülvizsgáltatni.
6. Telepítés és használat
Vegye figyelembe a használati útmutató elején található ábrákat is. A következő leírásokban zárójelben szereplő betűk ezekre az ábrákra vonatkoznak.
6.1. Telepítés
Mielött a hamuporszívót üzembe helyezné, először néhány egyszerű lépésben össze kell szerelnie azt. Ehhez az alábbiak szerint járjon el:
- Állítsa a készüléket sík felületre.
- A motorfej (A) levételével nyissa ki a hamutartályt (I). (1. ábra)
- Vegye ki a szüröt, a szívótömlöt és a fém fúvókát a tartályból.
- Szerelje fel a szüröt (E) úgy, hogy azt egyenletes nyomással a motorfej szívócsövére nyomja. A szívóteljesítmény növelése és a szürő tisztításának megkönnyítése érdekében ajánlott a mellékelt durva szűrőzsákot a szerelési útmutató 7. – 11. ábrája szerint felszerelni.
- Helyezze vissza az (A) motorfejet a fémtartályra (I), és zárja be a hamuporszívót. Ügyeljen arra, hogy a motorfej szilárdan helyezkedjen el a tartályon.
- Szerelje fel a szívótömlőt (C) a motorfej szívócsatlakozására úgy, hogy a tömlő egyik oldalát a nyílásba (H) helyezi, majd kissé jobbra fordítva rögzíti a helyén.
- Most helyezze a fém fúvókát (D) a szívótömlő másik végére.
- A hamuporszívó ezennel üzemkész!
6.2. Használat
Soha ne porszívózzon fel forró hamut! Hőmérséklet < 40 °C. Magasabb hőmérsékleten tűzveszély áll fenn! Ne szívjon be kormot és gyúlékony anyagokat! Porszívózás során folyamatosan ellenőrizze a tömlő és a porszívó melegedését! Ha a hamu szívótömlője használat során felmelegszik, azonnal kapcsolja ki a készüléket, és hagyja lehűlni. Soha ne ürítse a tartály tartalmát gyúlékony edénybe!
Porszívózás előtt és után ürítse ki és tisztítsa meg a porszívót!
Javasoljuk, hogy alkalmanként legfeljebb 2-3 kg hamut (fa- vagy pellethamut) porszívózzon fel. Soha ne használja a hamuporszívót vakolat és/vagy cementpor felporszívózására!
- Csatlakoztassa a tápkábelt egy megfelelően beszerelt aljzathoz, és győződjön meg arról, hogy a feszültség egyezik-e a készüléken feltüntetett adatokkal. Ügyeljen arra, hogy a motorfedélen lévő kapcsoló (B) „0” állásban legyen.
- Kapcsolja be a készüléket a motorfedélen lévő (B) kapcsoló segítségével („l” állás).
- Porszívózza ki a hamut közvetlenül a (fa vagy pellet-tüzelésű) kandallóból vagy kályhából a fémfúvókán keresztül. Tartsa a fémfúvókát körülbelül 1 centiméterrel a hamu fölé.
- Használat után kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.
- Miután befejezte a kályha és/vagy kandalló tisztítását, tisztítsa meg a készüléket és a szüröt, és ürítse ki a hamutartály tartalmát egy nem gyúlékony edénybe.
- A szívóteljesítmény csökkenése esetén kapcsolja le a motort a kapcsolóval, és tisztítsa meg a szűrőt a 6.3. „A szűrő tisztítása” pontban leírtak szerint. Ezután kapcsolja be újra a készüléket, és ellenőrizze a szívóteljesítményt.
A készülék kiegészítő kifúvatási funkcióval van felszerelve. ennek használatához csatlakoztassa a szívótömlöt (C) a kifúvatási funkció csatlakozójához (F).
FIGYELEM! Tisztítás vagy karbantartás előtt mindig húzza ki a dugót a konnektorból.
6.3. A szűrő tisztítása
A szűrő különböző módokon és a szennyeződés mértékétől függően tisztítható.
- Ehhez először vegye ki az (A) motorfejet a hamutartályból (I).
- Szerelje ki az (E) szüröt.
- A felületi tisztításhoz óvatosan ütögesse a szűrőt egy kemény tárgyhoz (pl. köhöz). Ezzel a módszerrel a legdurvább szennyeződések is gyorsan eltávolíthatók, hamuporszívója pedig néhány másodpercen belül újra használatra kész.
- A szűrő sűrített levegővel is kifúvatható. Ehhez először tisztítsa meg a szűrőt a legdurvább szennyeződésektől, majd fúvassa ki óvatosan belülről kifelé.
- Különösen makacs szennyeződések esetén a szűrő vízzel is kimosható. Azonban feltétlenül hagyja a szűrőt alaposan megszáradni, mielőtt ismét összeszerelné és beindítaná a porszívót.
A szűrő tisztítása után ellenőrizze, hogy az alkalmas-e a további használatra. Sérülés vagy törés esetén azt eredeti szűrőre kell cserélni.
7. Garancia
Ezt a berendezést a legmodernebb módszerek szerint gyártottuk és ellenőriztük. Az értékesítő garanciát nyújt a kifogástalan anyagra és hibamentes elkészítésre a mindenkori ország törvényes előírásai szerint, amelyben a berendezést vásárolják. A garancia ideje a vásárlás napjától kezdődik az alábbi feltételek szerint:
A garancia ideje alatt minden olyan hibát a költségek térítése nélkül megszűntetünk, amely anyag- vagy gyártási hibára visszavezethető. A reklamációkat közvetlenül annak megállapítása után jelenteni kell. A garanciaigény a vevő vagy harmadik személy általi beavatkozás esetén megszűnik. Azok a károk, amelyeket szakszerűtlen bánásmód és kezelés, helytelen felállítás vagy tárolás, szakszerűtlen csatlakoztatás vagy telepítés vagy vis major vagy egyéb külső befolyás okozott, nem esnek a garanciális teljesítés alá.
A gyorsan kopó alkatrészek nem esnek a garancia alá. Minden alkatrészt a legnagyobb gondossággal és nagy értékű anyagok felhasználásával gyártunk, és hosszú élettartamra vannak tervezve. A kopás azonban függ a használat jellegétől, annak intenzitásától és a karbantartási időközöktől. Ebben a használati utasításban található telepítési és karbantartási útmutatók betartása ezért döntően hozzájárul a kopó alkatrészek élettartamához.
Reklamációk esetén fenntartjuk a jogot a hibás részek javítására, pótlására vagy a berendezés cseréjére. A kicserélt alkatrészek a mi tulajdonunkba kerülnek. Kártérítési igények ki vannak zárva, amennyiben a károkat szándékosan okoztak vagy a gyártó súlyos gondatlanságából fakadnak.
További igények a garancia alapján nem állnak fenn. A vásárlónak a garancia igényét a vásárlást bizonyító nyugta bemutatásával kell igazolnia. A garancia igényt abban az országban lehet érvényesíteni, ahol a berendezést megvásárolták.
Különleges útmutatások:
- Ha az Ön berendezése már nem működik jól, először azt vizsgálja meg, hogy kezelési hiba történt-e vagy olyan ok áll fönn, amely nem vezethető vissza a berendezés meghibásodására.
- Amennyiben meghibásodott berendezését javítani hozza vagy beküldi, mindenképp mellékelje az alábbi dokumentumokat:
- Nyugta a vásárlásról
– A fellépett hiba leírása (egy lehetőleg pontos leírás megkönnyíti a jó ütemű javítást).
- Mielött meghibásodott berendezését javítani hozná vagy küldené, távolítson el, kérjük, minden pótlólag hozzáillesztett alkatrészt, amelyek a berendezés eredeti állapotában nem voltak meg. Ha a berendezés visszajuttatásánál ilyen alkatrész hiányozna, azért nem vállalunk felelősséget.
8. Szerviz
Garanciális igények vagy működési zavarok esetén keresse fel a vásárlás helyét.
Szükség esetén az aktuális kezelési útmutató pdf-változatát a service@tip-pumpen.de e-mail címen igényelheti.
Csak EU-országok számára.
Elektromos készüléket soha ne dobjon a háztartási hulladék közé!
A 2012/19/EU számú, az elektromos és elektronikai berendezések hulladékaival foglalkozó EU-irányelv és annak a nemzeti jogba való átültetése alapján az elhasználódott elektromos berendezéseket külön kell gyűjteni és gondoskodni kell róla, hogy a környezetvédelmi előírásoknak megfelelő újrahasznosításra kerüljenek. Ezzel kapcsolatos kérdéseivel keresse meg a hulladék ártalmatlanításával foglalkozó helyi vállalkozást.
F Csatlakozás a kifúvási funkcióhoz
G Hálózati csatlakozó kábel
H Szívásbemenet
I Tartály
* A fentirajzokcsupánjelzések.
