Produkttyp	Aschesauger
Marke	CrossTools
Modell	CAS 600 CN
Versorgungsspannung	220-240 V ~ 50 Hz
Nennleistung	600 W
Schutzklasse	II
Schutzart	IPX0
Saugleistung	15 kPa (150 mbar)
Luftstrom	22 l/s
Tankkapazität	12 L
Kabellänge	4 m
Länge des Saugschlauchs	1 m
Länge der Metalldüse	15 cm
Durchmesser der Metalldüse	2,8 cm
Nettogewicht	Ca. 2,6 kg
Abmessungen (L x B x H)	26 x 26 x 36 cm
Referenz	68523
Anwendungsbereich	Kalte Asche von Öfen, Grills und Kaminen für Holz oder Pellets
Maximale Aschetemperatur	Unter 40 °C
Mitgeliefertes Zubehör	Metallsaugschlauch mit Kunststoffummantelung, Metalldüse, Filter, Grobfilterbeutel, Bedienungsanleitung
Zusatzfunktion	Blasen
Filterreinigung	Klopfen, Druckluft oder Waschen mit Wasser (Trocknen erforderlich)
Sicherheit	Vor der Wartung ausschalten und Netzstecker ziehen; keine brennbaren Stoffe oder Flüssigkeiten aufsaugen

Häufig gestellte Fragen - CAS 600 CN CrossTools

Kann ich noch heiße Asche saugen?

Nein, die Asche muss vollständig abgekühlt sein (Temperatur unter 40 °C). Das Saugen von heißer Asche birgt Brandgefahr.

Wie reinige ich den Filter des Staubsaugers?

Sie können den Filter vorsichtig gegen eine harte Oberfläche klopfen, mit Druckluft von innen nach außen ausblasen oder mit Wasser waschen. Nach dem Waschen vollständig trocknen lassen, bevor Sie ihn wieder einbauen.

Was tun, wenn die Saugleistung nachlässt?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, reinigen Sie dann den Filter wie angegeben. Wenn das Problem weiterhin besteht, prüfen Sie, ob der Behälter voll oder der Schlauch verstopft ist.

Kann ich den Staubsauger zum Saugen von Wasser oder Flüssigkeiten verwenden?

Nein, dieser Staubsauger ist nur für trockene und kalte Asche ausgelegt. Saugen Sie niemals Flüssigkeiten, da dies das Gerät beschädigen würde.

Wie groß ist das Fassungsvermögen des Behälters?

Der Behälter hat ein Fassungsvermögen von 12 Litern. Es wird empfohlen, pro Reinigung nicht mehr als 2 bis 3 kg Asche zu saugen.

Wie verwende ich die Blasfunktion?

Trennen Sie den Saugschlauch vom Sauganschluss (H) und schließen Sie ihn an den Anschluss für die Blasfunktion (F) am Motorkopf an.

Welche Arten von Asche kann ich saugen?

Dieser Staubsauger ist für kalte Asche von Holzöfen, Grills und Kaminen für Holz oder Pellets ausgelegt. Verwenden Sie ihn nicht für Ölheizungen, Gips- oder Zementstaub.

Wie ersetze ich den Filter?

Verwenden Sie nur zugelassene Originalfilter. Bauen Sie den gebrauchten Filter aus und setzen Sie den neuen ein, indem Sie gleichmäßig auf den Saugstutzen des Motorkopfes drücken.

Hat das Gerät Garantie?

Ja, die Garantie deckt Herstellungs- und Materialfehler gemäß den gesetzlichen Bestimmungen des Kauf Landes. Bewahren Sie die Rechnung auf und wenden Sie sich bei Reklamationen an Ihren Händler.

Welche Sicherheitsvorkehrungen muss ich beachten?

Überprüfen Sie stets, dass die Asche kalt ist, lassen Sie das Gerät nicht unbeaufsichtigt, ziehen Sie vor der Wartung den Netzstecker, und saugen Sie niemals brennbare, explosive oder giftige Substanzen.

BEDIENUNGSANLEITUNG CAS 600 CN CrossTools

Originalgebrauchsanweisung – Aschesauger

EG-Konformitätserklärung

Wir, die Firma T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, erklären unter alleiniger Verantwortung, dass die unten genannten Produkte die grundlegenden Anforderungen der nachfolgend aufgeführten EU-Richtlinien - und aller nachfolgenden Änderungen - erfüllen: 2014/35/EU, 2014/30/EU, 2011/65/EU.

Dokumentationsbevollmächtigter:

Peter Haaß

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

D - 74915 Waibstadt

[e-mail]

Crosstools und das Logo

sind Handelsmarken der

T.I.P. Technische Industrie Produkte GmbH

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

D-74915 Waibstadt

Telefon: + 49 (0) 7263 / 91 25 0

Telefax: + 49 (0) 7263 / 91 25 25

E-Mail: [e-mail]

Waibstadt, 07.07.2022

T.I.P. Technische Industrie Produkte GmbH

Peter Haaß

- Leiter Produktmanagement -

Liebe Kundin, lieber Kunde,

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von Cross Tools! Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhaltsverzeichnis

1. Allgemeine Sicherheitshinweise .... 1
2. Technische Daten 3
3. Einsatzgebiet 3
4. Lieferumfang 3
5. Elektrischer Anschluss.... 3
6. Installation und Gebrauch 4
7. Garantie 5
8. Bestellung von Ersatzteilen 6
9. Service 6

1. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch dieses Produktes vertraut. Wir haften nicht für Schäden, die in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung verursacht werden. Schäden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung fallen nicht unter Garantieleistungen. Bewahren Sie diese Gebrauchsanweisung gut auf und legen sie bei der Weitergabe des Gerätes bei.

Mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen dieses Gerät nicht benutzen.

Das Gerät darf nicht von Kindern benutzt werden.

Das Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Reinigungs- und Wartungsarbeiten am Gerät sollten nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Überprüfen Sie das Gerät vor dem Gebrauch.
• Verpackungsteile können gefährlich sein, daher unerreichbar für Kinder, für andere Personen, die sich ihrer Handlungen nicht bewusst sind, oder für Tiere aufbewahren.
• Niemals das Gerät am Netzkabel ziehen oder hochheben.
• Stellen Sie Ihr Gerät auf ebenem Untergrund auf.
• Vor dem Gebrauch muss das Gerät mit allen Teilen korrekt zusammengesetzt werden.
• Das Gerät nur dann anschließen, wenn die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.
• Überprüfen Sie, ob die Steckdose und der Gerätestecker zusammenpassen.
• Netzstecker sollen niemals mit feuchten Händen angefasst werden.
• Falls elektrische Verlängerungskabel benutzt werden, immer sicherstellen, dass sie für die entsprechende Anwendung geeignet sind und den gesetzlichen Normen entsprechen.
• Sorgfältig überprüfen, ob Stromkabel, Gehäuse oder andere Teile des Geräts beschädigt sind; falls ja, das Gerät keinesfalls benutzen und eine Reparatur beim Kundendienst veranlassen.

- Jeder Gebrauch des Gerätes, der in dieser Anleitung nicht beschrieben ist, kann gefährlich sein und muss daher vermieden werden.

Keinen Ruß und brennbare Stoffe einsaugen!

Benutzen Sie den Aschesauger niemals ohne den für dieses Gerät zugelassenen Originalfilter.

Nach jedem Gebrauch den Filter wie in Kapitel 6.3 der Bedienungsanleitung reinigen.

• Wenn das Gerät arbeitet, sorgfältig darauf achten, dass die Saugdüse nicht an ein empfindliches Körperteil gehalten wird, wie Augen, Mund oder Ohren.
• Das in Betrieb befindliche Gerät niemals unbeaufsichtigt lassen.
• Dieses Gerät nur im Trockenen verwenden; bei Nässe oder in feuchter Umgebung darf das Gerät nicht verwendet werden.
• Saugen Sie weder Wasser noch andere Flüssigkeiten auf.
• Keine Glut oder leicht entflammbaren Stoffe wie z.B. explosive, giftige oder gesundheitsschädliche Stoffe aufsaugen.
• Bevor Sie Asche aufsaugen, müssen Sie sich vergewissern, dass die Asche ausreichend lange erkaltet ist und keine Glutnester mehr enthält. Dies kann festgestellt werden, indem die Asche mit einem metallenen Hilfsmittel durchkämmt wird, bevor der Aschesauger zum Einsatz kommt. Von der kalten Asche darf keine wahrnehmbare Wärmeausstrahlung mehr ausgehen.
• Beim Saugen ständig Schlauch und Sauger auf Erwärmung überprüfen!
• Wenn der Saugschlauch für die Asche während der Benutzung warm wird, das Gerät sofort abschalten und abkühlen lassen. Entleeren Sie nie den Behälter in ein entzündbares Gefäß!
• Vor und nach dem Saugen den Sauger entleeren und reinigen!
• Vor jeder Wartung, Reinigung, dem Filterwechsel und nach dem Gebrauch, schalten Sie das Gerät aus und ziehen Sie die Netzstecker heraus. Lassen Sie das Gerät nicht unbeaufsichtigt und nicht in der Reichweite von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, stehen.
• Um das Gerät zu säubern, nicht in Wasser tauchen oder mit einem Wasserstrahl reinigen.
• Reinigen Sie die Motorabdeckung, die Oberflächen und den Behälter ausschließlich mit einem angefeuchteten Tuch.
• Keine aggressiven Lösungs- und/oder Reinigungsmittel verwenden.
• Bevor Sie den Behälter leeren, schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose.
• Wenn das Gerät nicht verwendet wird, lagern Sie es in einem trockenen Ort oder in Gebäuden ein.
• Service und Reparaturen dürfen nur durch qualifiziertes Personal ausgeführt werden um Gefährdungen zu vermeiden. Defekte Teile des Gerätes dürfen nur mit Originalteilen ersetzt werden.

Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten:

Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachschadens verbunden.

Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbunden, der zu Personen- und/oder Sachschäden führen kann.

Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden.

2. Technische Daten

Modell	CAS 600 CN
Netzspannung / Frequenz	220 -240 V~ 50 Hz
Nennleistung	600 Watt
Schutzart / Schutzklasse ☐	IPX0 / II
Saugleistung	15 kPa / 150 mbar
Luftstrommenge	22 l/s
Kabellänge	4 m
Saugschlauchlänge	1 m
Länge Metalldüse	15 cm
Durchmesser Metalldüse	2,8 cm
Tank Volumen	12 l
Gewicht (netto)	ca. 2,6 kg
Abmessungen (B x T x H)	26 x 26 x 36 cm
Artikel-Nummer	68523

3. Einsatzgebiet

Dieses Produkt wurde für die private Nutzung und nicht für industrielle bzw. gewerbliche Zwecke oder zum Dauerbetrieb entwickelt.

Es wurde ausschließlich zum Aufsaugen kalter Asche aus Öfen, Grills und Kaminen mit Holz- oder Pellet Feuerung, entwickelt. Das Produkt eignet sich nicht für Ölheizkessel und Ölfeueröfen und auch keinesfalls für Putz- oder Zementstaub.

4. Lieferumfang

Im Lieferumfang dieses Produkts sind enthalten:

Ein Aschesauger, ein kunststoffummantelter Metall-Saugschlauch, eine Metalldüse, ein Filter, ein Grobfilterbeutel, eine Gebrauchsanweisung.

Überprüfen Sie den Lieferumfang auf Vollständigkeit. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpackungsmaterialien umweltgerecht.

5. Elektrischer Anschluss

Das Gerät verfügt über ein Netzanschlusskabel mit Netzstecker. Netzanschlusskabel und Netzstecker dürfen nur durch Fachpersonal ausgetauscht werden, um Gefährdungen zu vermeiden. Tragen Sie die Pumpe nicht am Netzanschlusskabel, und benutzen Sie es nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie Netzstecker und Netzanschlusskabel vor Hitze, Öl und scharfen Kanten.

Die bei den technischen Daten genannten Werte müssen der vorhandenen Netzspannung entsprechen. Das Gerät darf nur in dem Leistungsbereich verwendet werden, der auf dem Typenschild genannt ist.

Unterziehen Sie das Gerät vor jeder Benutzung einer Sichtprüfung. Dies gilt insbesondere für die Netzanschlussleitung und den Netzstecker. Achten Sie auf den einwandfreien Zustand aller Anschlüsse. Ein beschädigtes Gerät darf nicht benutzt werden. Im Schadensfall muss das Gerät vom Fachservice überprüft werden.

6. Installation und Gebrauch

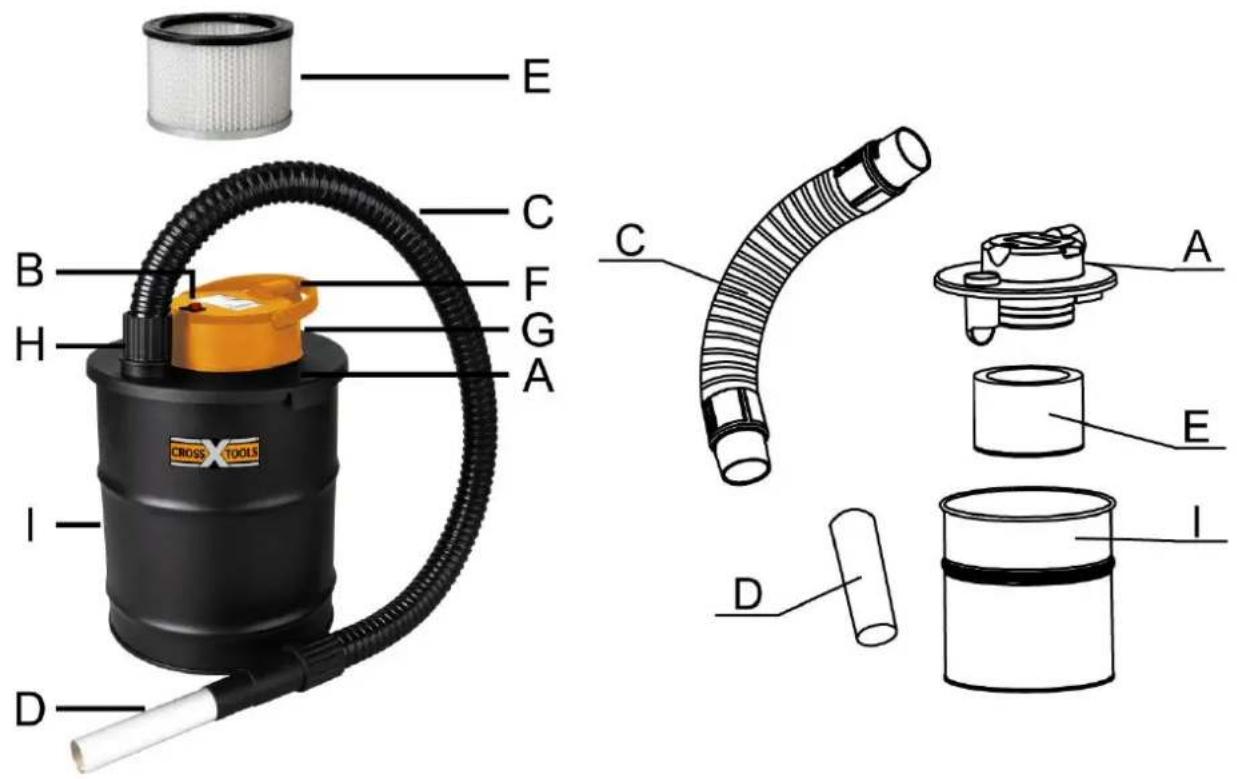

Beachten Sie bitte auch die Abbildungen, die sich direkt zu Beginn dieser Gebrauchsanweisung befinden. Die Buchstaben, die in den nachfolgenden Ausführungen in Klammern genannt sind, beziehen sich auf diese Abbildungen.

6.1. Installation

Bevor Sie Ihren Aschesauger in Betrieb nehmen können, müssen Sie ihn erst mit wenigen Handgriffen zusammenbauen. Gehen Sie dafür wie folgt vor:

• Stellen Sie das Gerät auf einer ebenen Fläche ab.
• Öffnen Sie den Aschebehälter (I), indem Sie den Motorkopf (A) abnehmen. (Abb. 1)
• Nehmen Sie Filter, Saugschlauch und die Metalldüse aus dem Behälter.
• Montieren Sie den Filter (E), indem Sie ihn mit gleichmäßigem Druck auf den Ansaugstutzen des Motorkopfs drücken. Zur Erhöhung der Saugkapazität und einer leichteren Filterreinigung empfiehlt es sich den beiliegenden Grobfilterbeutel gemäß Montageanleitung Abb. 7 – Abb. 11 zu installieren.
• Setzen Sie den Motorkopf (A) wieder auf den Metalltank (I) und schließen Sie den Aschesauger. Achten Sie darauf, dass der Motorkopf fest auf dem Behälter sitzt.
• Montieren Sie den Saugschlauch (C) auf den Sauganschluss im Motorkopf, indem Sie eine Seite des Schlauches in die Öffnung (H) stecken und durch leichtes Drehen nach rechts arretieren.
• Stecken Sie nun die Metalldüse (D) auf das andere Ende des Saugschlauchs.
• Ihr Aschesauger ist nun betriebsbereit!

6.2. Gebrauch

Niemals heiße Asche aufsaugen! Temperatur < 40 °C. Bei höheren Temperaturen besteht Brandgefahr! Keinen Ruß und brennbare Stoffe einsaugen! Beim Saugen ständig Schlauch und Sauger auf Erwärmung überprüfen! Wenn der Saugschlauch für die Asche während der Benutzung warm wird, das Gerät sofort abschalten und abkühlen lassen. Entleeren Sie nie den Behälter in ein entzündbares Gefäß!

Vor und nach dem Saugen den Sauger entleeren und reinigen!

Wir empfehlen in jedem Fall höchstens 2-3 kg Asche (von Holz oder Pellets) pro Säuberung aufzusaugen. Benutzen Sie Ihren Aschesauger niemals, um Putz- und/oder Zementstaub aufzusaugen!

• Stecken Sie das Stromkabel in eine ordnungsgemäß installierte Steckdose und vergewissern Sie sich, dass die Spannung mit den Angaben auf dem Gerät übereinstimmt. Achten Sie darauf, dass der Schalter auf der Motorabdeckung (B) dabei auf „0“ steht.
• Schalten Sie das Gerät mit Hilfe des Schalters (B) auf der Motorabdeckung ein (Stellung „I“).
• Saugen Sie die Asche durch die Metalldüse direkt aus dem Kamin oder Ofen (mit Holz oder Pallet Feuerung) ab. Halten Sie die Metalldüse in etwa 1 Zentimeter Abstand über der Asche.
• Nach dem Gebrauch schalten Sie das Gerät ab und ziehen Sie den Netzstecker.
• Sobald Sie die Reinigung Ihres Ofens und/oder Kamins abgeschlossen haben, reinigen Sie Gerät und Filter und entleeren Sie den Aschebehälter in ein nicht entzündbares Gefäß.
• Bei einer Minderung der Saugleistung, schalten Sie den Motor durch den Schalter aus und reinigen Sie den Filter wie in Punkt 6.3 „Reinigung des Filters“ beschrieben. Danach schalten Sie das Gerät wieder an, und überprüfen Sie die Saugleistung.

Das Gerät ist mit einer zusätzlichen Ausblasfunktion ausgestattet. um diese zu verwenden, verbinden Sie den Saugschlauch (C) mit dem Anschluss für die Ausblasfunktion (F).

ACHTUNG! Vor jeder Reinigung oder Wartung muss immer der Stecker aus der Steckdose gezogen werden.

6.3. Reinigung des Filters

Sie können den Filter auf verschiedene Arten und je nach Verschmutzungsgrad reinigen.

• Entfernen Sie zunächst den Motorkopf (A) vom Aschebehälter (I).
  • Demontieren Sie den Filter (E).
• Klopfen Sie den Filter zur oberflächlichen Reinigung behutsam gegen einen harten Gegenstand (z.B. einen Stein). Mit dieser Methode lässt sich der größste Schmutz schnell entfernen und Ihr Aschesauger ist innerhalb weniger Sekunden wieder einsatzbereit.
• Sie können den Filter auch mit Hilfe von Druckluft ausblasen. Befreien Sie zunächst den Filter vom größten Schmutz und blasen Sie ihn danach sorgfältig von innen nach außen aus.
• Bei besonders hartnäckigen Verschmutzungen können Sie den Filter auch mit Wasser auswaschen. Achten Sie jedoch unbedingt darauf, dass Sie den Filter gut austrocknen lassen, bevor Sie ihn wieder montieren und den Sauger in Betrieb nehmen.

Nach dem Reinigen des Filters überprüfen Sie, ob er noch für weitere Benutzung geeignet ist. Bei Beschädigung oder Bruch muss er durch einen Originalfilter ersetzt werden.

7. Garantie

T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutschland gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt. Insbesondere werden die gesetzlichen Mängelrechte durch die Garantie nicht eingeschränkt.

Die Garantiezeit beginnt mit dem Tag des Kaufs des Gerätes durch den Kunden, zu nachfolgenden Bedingungen:

I. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Verarbeitungsfehler zurückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung schriftlich zu melden.
II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleißerscheinungen aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. abweichende Benutzung verursacht worden sind.

Keine Garantie besteht insbesondere:

• Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät
• Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden
• Bei üblicher Abnutzung von Verschleißteilen
• Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
• Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern
• Wenn das Gerät keinen technischen Defekt aufweist

III. Die vom Kunden geltend gemachten Fehler wird T.I.P. nach eigenem Ermessen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberholter Teile beheben bzw. das Gerät austauschen. Ausgetauschte Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IV. Weitergehende Ansprüche oder eine weitergehende Haftung bestehen auf Grund der Garantie nicht, es sei denn zwingende gesetzliche Haftungsvorschriften kommen zur Anwendung, wie zum Beispiel das Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit sowie wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch T.I.P..

Von T.I.P. erbrachte Garantieleistungen verlängern die Garantiefrist nicht, auch hinsichtlich eventuell ausgetauschter Komponenten. Die Garantieverpflichtung erlischt im Falle des Weiterverkaufs durch den Kunden.
V. Der Garantieanspruch ist vom Kunden durch Vorlage der Kaufquittung nachzuweisen, welche dem Gerät bei Rücksendung beizulegen ist. Ohne gültige Kaufquittung ist eine kostenfreie Reklamationsbearbeitung im Zuge dieser Herstellergarantie nicht möglich.
VI. Besondere Hinweise zur Geltendmachung der Garantie:

1. Sollte Ihr Gerät nicht mehr richtig funktionieren, überprüfen Sie bitte zunächst, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.
2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sie bitte auf jeden Fall folgende Unterlagen bei:
3. Kaufquittung.
4. Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur).
5. Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfernen Sie bitte alle hinzugefügten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung.
6. Das beim Garantiegeber T.I.P. einzusendende Paket ist durch den Kunden ordnungsgemäß zu frankieren.
7. Die Einsendung des Geräts zur Reparatur und die Geltendmachung der Rechte aus dieser Garantie erfolgen beim Garantiegeber T.I.P.. Name und Anschrift des Garantiegebers T.I.P. befinden sich unter „9.Service“ der vorliegenden Gebrauchsanweisung.

8. Bestellung von Ersatzteilen

Die Bestellung der Ersatzteile kann am besten über E-Mail oder Fax erfolgen. Nutzen Sie hierfür die E-Mail-Adresse [e-mail] bzw. die Faxnummer 07263 / 91 25 85.

9. Service

Bei Garantieanspruch oder Störungen wenden Sie sich bitte an:

T.I.P. Technische Industrie Produkte GmbH

Reparaturservice und Ersatzteilversand

Siemensstraße 17

D-74915 Waibstadt

Tel.: [phone] / 9125 0

Fax: + 49 (0) 7263 / 9125 25

E-Mail: [e-mail]

Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: [e-mail] angefordert werden.

In Österreich wenden Sie sich bitte direkt an Ihre Verkaufsstelle oder an:

POSPISCHIL TOOLS GmbH

Reparaturservice und Ersatzteilversand

Lützowgasse 12-14

A-1140 Wien

Tel.: [phone] DW 30

Fax: [phone] DW 29Web:

www.pospischil.at

E-Mail: [e-mail]

Nur für EU-Länder

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei Fragen wenden Sie sich bitte an ihr örtliches Entsorgungsunternehmen.

Dear Customer,

Montageanleitung für optionalen Grobfilterbeutel

zur Erhöhung der Saugkapazität und leichteren Filterreinigung

Art. No 68521

Abb. 7

Motorkopf
HEPA Filterkartusche
Grobfilterbeutel

Abb. 8

1. Filterkartusche gemäß Anleitung auf Motorkopf montieren.

2. Anschließend den Grobfilterbeutel über die Filterkartusche stülpen.

Abb. 9

1. Darauf achten, dass der Gummizug des Grobfilterbeutels komplett über den oberen Rand der Kartusche gestülpt ist.

Hinweise:

Der Grobfilterbeutel ist durch leichtes Abklopfen oder Abbürsten einfach zu reinigen.

Den Grobfilterbeutel nicht auswaschen.

Grobfilterbeutel immer nur in Verbindung mit der Filterkartusche verwenden.

Ersatz-Grobfilterbeutel können unter Art. № 68521 bestellt werden bei:

T.I.P. Technische Industrie Produkte GmbH

Reparaturservice und Ersatzteilversand

Siemensstraße 17

D-74915 Waibstadt

Tel.: [phone] / 9125 0

Fax: + 49 (0) 7263 / 9125 25

E-Mail: [e-mail]

Abb. 1

Funktionsteile / Details

A Motorkopf
B An-/Ausschalter
C Saugschlauch

D Metalldüse
E Filter
F Anschluss für Ausblasfunktion

G Netzanschlausskabel
H Anschluss für Saugfunktion

1 Tank

* Die oben aufgeführten Zeichnungen sind nur indikativ.

GB

vielen Dank, dass Sie sich für unser Produkt entschieden haben!

Hat alles geklappt und Sie sind 100% zufrieden mit dem Kauf? Dann hinterlassen Sie bitte eine ehrliche Kundenbewertung auf Amazon für uns. Weitere Kunden werden von Ihrer Erfahrung profi tieren und sich über das Produkt freuen.

Sollten Sie technische Fragen oder Probleme bei der Inbetriebnahme haben, können Sie uns gerne unter folgenden Telefonnummern kontaktieren:

SERVICE-HOTLINE

[phone]

Montag bis Freitag von 08.00 bis 17.00 Uhr

Email: [e-mail]

TECHNIKER-SPRECHSTUNDE

[phone]

Montag bis Freitag von 15.00 bis 17.00 Uhr

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

Webseite: http://www.crosstools.de
