BEDIENUNGSANLEITUNG CPG 5500 NEV CrossTools

Originalgebrauchsanweisung - Stromerzeuger

GB

Art.: Stromerzeuger Generator

CPG 5500 NEV

applied standards/ angewendete Normen:

EN 12601:2010

EN 55012:2007 + A1:2009

EN 61000-6-1:2007

EN 50581:2012

AfPS GS 2014:01 PAK

Noise Emission / Gerausch Emission:

ISO 8528-10 :1998 + EN ISO 3744 :2010 / Notified Body / benannte Stelle 0036 /

TÜV SÜD Industrie Service GmbH, Westendstraße 199, 80686 München, Deutschland

Lwa meas.: 92,6 dB(A) ± 2,3 dB(A) / guar.: 95 dB(A) /

Serien-N2: ab xxxQS 0001 bis xxxQS 0xxx / Serial-No.: from xxxQS 0001 up to xxxQS 0xxx

Genehmigungsnumber Motor / Type approval number: e242016/1628 2018/989 SRB1/P018400(V)

Dokumentationsbevollmächtigter:

Peter Haaß

T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17

D-74915 Waibstadt

[e-mail]

CROSS TOOLS und das Logo

sind Handelsmarken der

T.I.P. Technische Industrie Produkte GmbH

T.I.P. Technische Industrie Produkte GmbH
Siemensstraße 17
D-74915 Waibstadt

Telefon: [phone] / 91 25 0

Telefax: +49 (0) 7263 / 91 25 25

E-Mail: [e-mail]

Waibstadt, 04.01.2019
T.I.P. Technische Industrie Produkte GmbH

Liebe Kundin, lieber Kunde,

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von CROSS TOOLS!
Wie alle unsere Erzeugnisse wurde auch these Produkt auf der Grundlage neuester technische Erkenntisse entwickelt. Herstellung und Montage des Gerätes erfolgen auf der Basis modernster Werkzeugtechnik und unter Verwendung zuverlässigster elektrischer bzw. elektronischer und mechanischer Bauteile, so dass eine hohe Qualität und lange Lebensdauer Ihres neuen Produkts gewährleistet sind.
Damit Sie alle technischen Vorzüge nutzen können,lesen Sieitte die Gebrauchsanweisung sorgfältig durch. Erläuternde Abbildungen bezüglich der Warnhinweise befinden sich unter Punkt 4. der Gebrauchsanweisung.

Wir wünschen Ihnen viel Freude mit ihrem neuen Gerät.

WICHITIG: Beim Benutzten von Geräten müssen Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen.

Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedieu-nungsanleitung / Sicherheitshinweiseitte mit aus. T.I.P. Technische Industrie Produkte GmbH ubernimmt keine Haftung fur Unfälle oder Schaden, die durch Nichtbeachten dieser Anleitung und den darin enthaltenen Sicherheitshinweisen entstehen.

Inhaltsverzeichnis

1. Gerätebeschreibung 1
2. Lieferumfang 2
3. Technische Daten 3
4. Sicherheitshinweise 4
5. Aufbauanleitung 8
6. Inbetriebnahme 9
7. Wartung und Reinigung 13
8. Transport und Lagerung 15

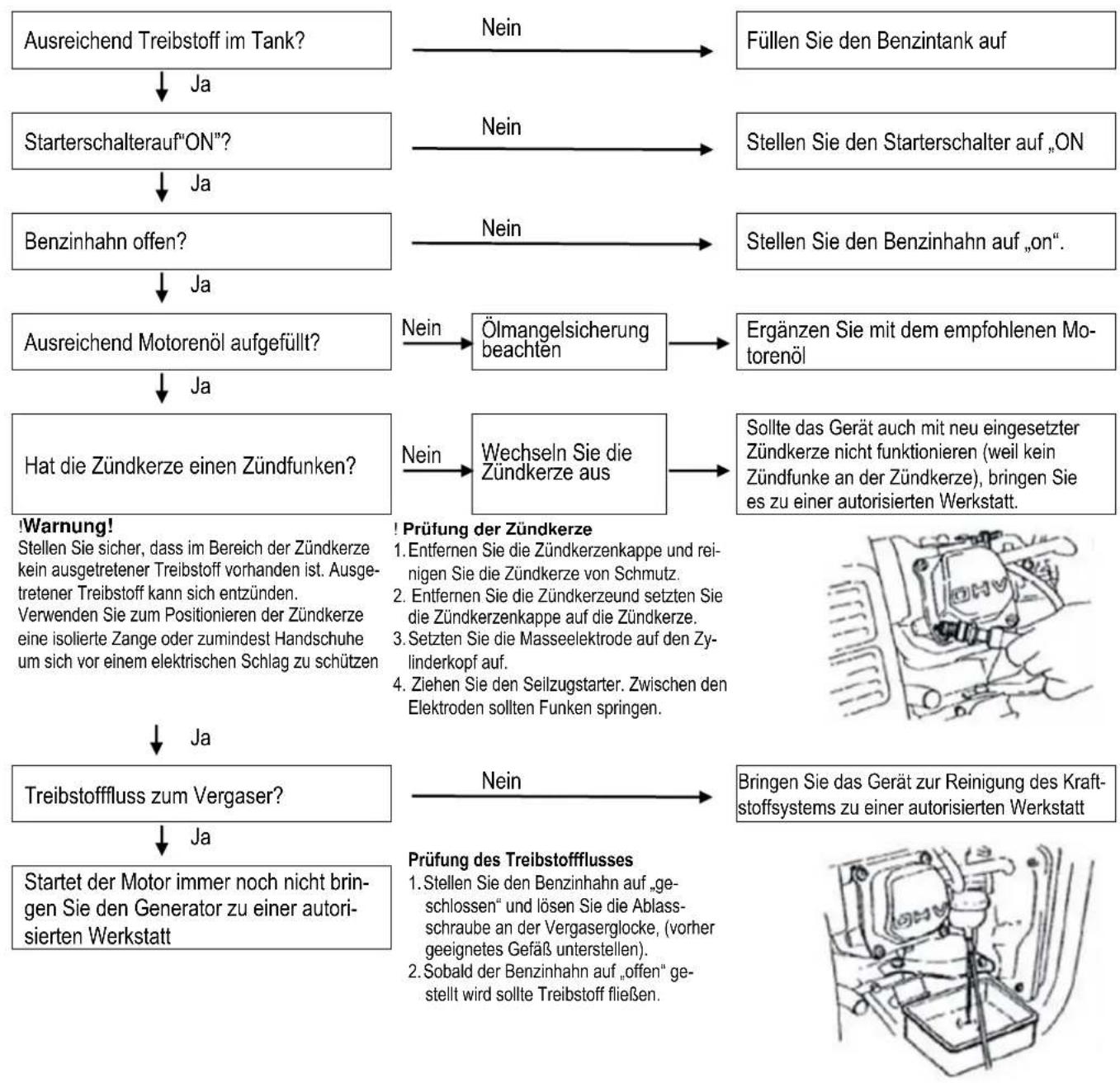

9. Fehlersuche 17
10. Garantie 18
11. Bestellung von Ersatzteilen 19
12. Service 19

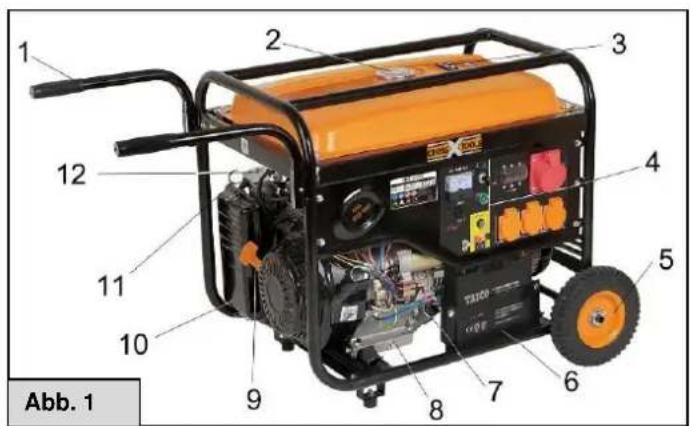

1. Gerätebeschreibung

1. L-Griffe
2. Tankdeckel
3. Tankanzeige
4. Bedienpanel
5. Komplettträder
6. Batterie
7. Olmessstab / Einfüllschraube
8. Olablassschraube
9. Seilzugstarter
10. Luftfiltergehause
11. Choke-Hebel
12. Treibstoffhahn

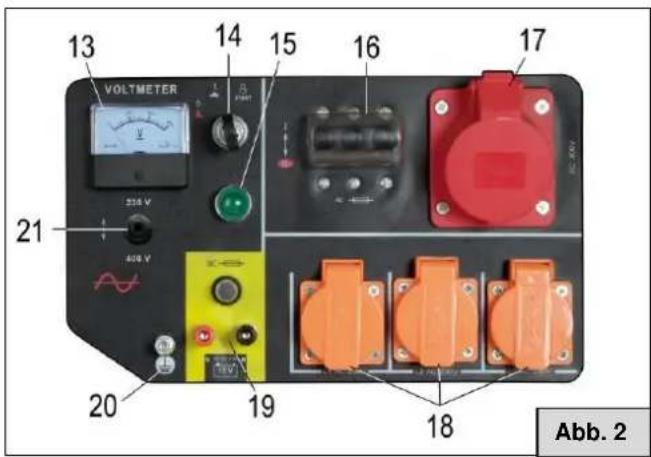

1. Voltmeter
2. Zündschloss
3. Betriebsanzeige
4. Sicherungsschalter
5. Starkstrom Steckdose (400V)
6. Wechselstromanschlüsse (230 V~)
7. Gleichstromanschluss (12 VDC)
8. Erdungsanschluss
9. Umschalter 230 V~ / 400 V~
10. Typenschild
11. Treibstofffiltereinsatz
12. Luftfilterdeckelklammer
13. Kerzenschlussel
14. Zündkerzenstecker
15. Zündkerze
16. Filterkammer
17. Vergaser
18. Ablassschraube Vergaser

Die Nummern 22 bis 30 werden im späteren Verlauf der Betriebsanleitung erörtert.

2. Lieferumfang

Die folgenden Teile sollenn Sie in der Verpackung finden. Stellen Sie sicher, dass alle Teile vollständig sind.

• Betriebsanleitung

• Generatoreinheit
  2xStutzfuBe vorne

• Metall-Formteil
  Gummipuffer

• Mutter für Gummipuffer (SW13)
  2× Schraube (SW10)

• 2 × Mutter (SW10)

• 1 x Radachse

• 4x Unterlegscheibe

• 2x Sicherungssplint

• 2x Kompletttrad
  Zündkerzenschlüssel

Je nach Anwendungszweck kann weiteres Zubehör erforderlich sein.

Hinweis: Hebien Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpackungsmaterialien umweltgerecht.

3. Technische Daten

Modell	CPG 5500 NEV
Schutzklasse	IP23M
Frequenz Fnenn	50 Hz
Nennspannung Unenn	230 VAC 1P / 400 VAC 3P
Dauerleistung Pnenn	3 kW / 3,6 kW
Max. Leistung P max	5,5 kW, S2 5 min
Nennstrom Inenn	13 A
Nennspannung DC	12 V
Nennstrom DC	8,3 A
Menge und Art der Steckdosen	3*230 V~ / 1*400 V~ / 1*12 V DC
Motortyp	QS 188F
Genehmigungsummer Motor	e24*2016/1628* 2018/989 SRB1/P*0184*00(V)
Hubraum	389 cm³
Max. Leistung	7,6 kW / 10,5 PS
Max Drehzahl	3600 min-1
Treibstoffart	90 Oktan (auch E10 geeignet)
Leistungsfaktor	1 cos φ
Leistungsklasse	G1
Max. Umgebungstemperatur	40 °C
Max. Aufstellende	1000 m üNN
Zündkerze, Typ	F6TC oder L7TC
Ölmenge	1,1 Liter
Empfohlene Ölspezifikation	10W-40
Tankinhalt	25 Liter
Nutzbarer Tankinhalt	21 Liter
Artikel-Nummer	68033

Gerauschemissionsinformation

Gemäß EN 3744 ermittelte Messwerte:

Schalleistungspegel gemessen LwA:92,6 dB(A),Unsicherheit K = 2,3 dB

Schalleistungspegel garantiert LwA:95 dB(A)

benannte Stelle: 0036

TÜV SÜD Industrie Service GmbH,

Westendstraße 199,

80686 München, Deutschland.

Die angegebenen Werte stellen Emissionspegel dar und sind nicht zwangslaufig sichere Arbeitspegel. Da es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann dieser nicht zuverfällig sug zur Bestimmung evtl. erforderlicher, zusätzlicher Vorsichtsmaßnahmen herangezogen werden.

Einflussfaktoren auf den aktuellen Immisionspegel der Arbeitskraft schlieben die Eigenschaften des Arbeitsraumes, andere Gerauschquellen, etc., wie z.B. die Anzahl der Maschinen und anderer angrenzender Prozesse und die Zeitspanne, die ein Bediener dem Lärm ausgesetzt ist, ein. Ebenfalls kann der zulässige Immisionspegel von Land zu Land abweichen. Dennoch wird diese Information dem Betreiber der Maschine die Möglichkeit bieten, eine bessere Abschätzung der Risiken und Gefährdungen durchzuführen.

4. Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisungitte sorgfaltig durch und machen sich mit den Bedienelementen und dem ordnungsgemaiBen Gebrauch thesees Produktes vertraut.

Wir haften nicht für Schäden, die in Folge einer Missachtung von Anweisungen und

Vorschriften dieser Gebrauchsanweisung verursacht werden. Schäden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung fallen nicht unter Garantieleistungen.

Bewahren Sie diese Gebrauchsanweisung gut auf und legen Sie diese bei der Weitergabe des Gerätes bei.

Mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen these Gerät nicht benutzen.

Das Gerätarf nicht von Kindernbenutzt werden.

Das Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät speilen. Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Beachten Sie die Bedeutung der folgenden Piktogramme.

Seien Sie achtsam im Umgang mit Elektrogeräten.

Vorsicht Stromspannung

Lesen Sie unbedingt die Bedienungsanleitung vor Inbetriebnahme.

Tragen Sie einen Gehorschutz.

Betreiben Sie das Gerät nicht in der Nähve von offenem Feuer.

Schützen Sie das Gerät vor Regen und Feuchtigkeit.

Benutzen Sie das Gerät nicht in geschlossenen Räumen.

4.1. Warn- und Hinweisaufkleber

Abbildung	Erklärung
HEISS AUSPUFF HOT MUFFLER	VORSICHT! Verbrennungsgefahr durchHEY Ben Auspuff
95 dB	Garantierter Schalleistungspegel in dB(A)
50 Hz	Die Wechselstromanschlüsse verfügen über eine Fre-quenz von 50 Hz.
OFF ON	Treibstoffhahn-Position waagrecht: geschlossen (OFF) Treibstoffhahn-Position senkrecht: geöffnet (ON)
CHOKE RUN	Kaltstartfunktion: Hebel nach links stellen Bei warmem Motor: Hebel nach rechts
	Hier befindet sich die Öleinfūllöffnung. Bis zum darge-stillten Niveau aufflüssen.
max. min.	Tankfūllstandniveau: Bei max.: voll Bei min.: leer
CPG 5500 NEV 624'2016'1628" 2016'889 SRS1/P0104'90 (V) 7,6 kW P nenn 3000 W 3000 V Hann 13A CER P P IP 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23M 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23 R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23 R 23 R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23R 23 R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23 R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23.R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23/R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23R 23

4.2. Arbeitsplatzsicherheit

1. Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
2. Arbeiten Sie mit dem motorbetriebenen Gerät nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Motorbetriebene Geräte erzeugten Funken, die den Staub oder die Dämpfe entzüden können.
3. Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

4.3. Sicherheit von Personen

1. Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem motorbetriebenen Gerät.
2. Benutzen Sie这点 Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des motorbetriebenes Gerätes kann zu ernsthaften Verletzungen führen.
3. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das motorbetriebene Gerät ausgeschaltet ist, bevor Sie es aufnahmen oder/TRagen.
4. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das motorbetriebe- nene Gerat einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Gerate- teil befindet, kann zu Verletzungen führen.
5. Tragen Sie geeignete Kleidung. Weite Kleidung, Schmuck oder lange, offene Haare können sich in bewegenden Teilen verfangen.

4.4. Sicherheit bei der Nutzung von Verbrennungsmotoren

1. Betreiben Sie die Maschine niemals in Innenräumen oder geschlossenen Bereichen, außer der Abtransport der Abgase ist gewährleistet. Das in den Motorabgasen enthaltene Kohlenmonoxid ist giftig und kann zur Bewusstlosigkeit und zum Tod führen.
2. Nicht in unmittelbarer Nähe der Maschine rauchen.
3. Überprüfen Sie regelmäßige die Treibstoffleitungen und den Tank auf Undichtigkeit und Risse.
4. Tanken Sie nicht während die Maschine angeschaltet oder noch heiß ist. Tanken Sie nicht in der Höhe von Funken, offenem Feuer oder einer rauchenden Person - Explosionsgefahr!
5. Betanken Sie nie einen Benzin- oder Dieselmotor in einem Raum ohne ausreichende Belüfung. Treibstoffdämpfe sind leicht entflammbar und gfitig.
6. Überfüllen Sie nicht den Tank und vermeiden Sie es, Treibstoff während des Tankvorgangs zu verschüten. Wenn Treibstoff verschüttet wurde, vergewissern Sie sich, dass alles trocken ist, bevor Sie den Motor starten.
7. Vergewissern Sie sich, dass der Tankdeckel nach dem Betanken korrekt und fest geschlossen wurde.
8. Bewahren Sie den Kraftstoff nur in darauf zugelassenen Behältern auf.
9. Einige Teile des Verbrennungsmotors werden sehr heißt und können Verbrennungen verursuchen. Seien Sie stets vorsichtig und beachten Sie die Warnhinweise auf dem Gerät.

4.5. Wartungssicherheit

Regelmäßige Wartung und sorgsame Pflege reduzieren die Gefahr möglicher Betriebsstörungen und/TRagen dazu bei, die Lebensdauer Ihres Gerätes zu verlangern.

1. Stellen Sie sicher, dass Reparaturen an Motor und Maschine von befähigtem Personal ausgeführten werden.
2. Gehen Sie sicher, dass der Motorschalter auf „OFF“ staat, bevor die Schutzvorrichtungen abmontiert werden oder etwas verstellt wird.

3. Halten Sie die Maschine immer sauber und achten Sie darauf, dass die Aufkleber leserlich sind. Sie enthalten wichtige Bedienungshinweise und warnen vor Gefahren. Ersetzen Sie fehlende und schwer lesbare Aufkleber.

4. Benutzen Sie kein Benzin oder entflammbare Lösungen zur Reinigung der Maschine. Die Dämpfe von Treibstoffen und Lösungen können explodieren.

5. Lagern Sie die Maschine immer ordnungsgemäß. Sie muss an einem sauberen, trockenen und für Kinder unzugänglichen Ort gelagert werden.
6. Lebensgefahr! Zur Vermeidung eines elektrischen Schlags ist das Gerät durch die Leistungsschalter gesichert, welche speziell für diesen Gerät ausgelegt sind. Beim Ersetzen dieser Schalter muss ein identischer Schalter benutzt werden, um einen elektrischen Schlag vorzubeugen.

4.6. Bestimmungsgemäß Verwendung des CPG 5500 NEV

Der Generator ist für den Betrieb von herkommlichen elektrischen Verbrauchern wie z.B. Lichterketten, elektrischen Handwerkzeugen (Bohrmaschinen, elektrischen Kettensägen, Kompressoren) bestimmt.

Elektronische Geräte wie z.B. Computer, TV-Geräte usw. darüber aufgrund möglicher Spannungsschwankungen nicht mit einem Generator betrieben werden.

Erkundigen Sie sich im Zweifelsfall beim Hersteller Ihres Gerätes.

Für den Anschluss an stationären Anlagen wie Hezung, Hausversorgung, Klimaanlagen oder für die Stromversorgung von Wohnmobilen, ist unbedingt vorher eine Elektrofachkraft zu Rate zuziehen.

Der kritische Punkt eines induktiven Verbrauchers ist die Leistungsaufnahme beim Einsatzen. Die Leistungsaufnahme kann bis zum 3-fachen der Nennleistung betragen, diese muss unbedingt berücksichtigt werden.

Für Schäden, die durch Nichtbeachten dieser Anweisungen entstehen, wird keine Haftung übernommen. Die Bedienungsanleitung muss vor der ersten Anwendung des Gerätes ganz durchgelesen werden. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollen, wenden Sie sich an T.I.P. Technische Industrie Produkte GmbH.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4.7. Risiken und Vorbeugungsmöglichkeit

Risiko	Beschreibung	Vorbeugung
Direkter elektrischer Kontakt	Direkter elektrischer Kontakt mit feuchten Händen kann zu Stromschlagen führen.	Vermeiden Sie Kontakt mit feuchten Händen und achen Sie auf entspr-chende Erdung.
Verbrennungen	Das Berühren des Auspuffs kann zu Verbrennungen führen.	Geräte nach dem Betrieb erst abkühlen{lassen.
Gehörschädigungen	Längerer Aufenthalt in unmittelbarer Höhe des laufenden Generators kann zu Gehörschädigungen führen.	Unbedingt immer einen Gehörschutztragen.
Einatmung	Das Einatmen von Abgasen kann tõdlich sein!	Niemals in geschlossenen Räumen be-treiben.
Feuer oder Explosion- on	Der Treibstoff des Gerätes kann sich entzünden.	Niemals in feuergeführlicher Umgebung betreiben. Nicht bei laufendem Motor betanken. Nicht Rauchen.
Gefährung der Umwelt	Der Auslauf von Öl und Treibstoff schadet der Umwelt.	Vermeiden Sie das Auslaufen dieser Stoffe und nutzen Sie im Wartungsfall Auffangbehälter.
Bruch beim Betrieb	Wenn das Gerät auf schrägem Unter- ground betrieben wird, ist die Schmie- rung nicht mehr gewährleistet und das Gerät kann beschädigt werden.	Grundsätzlich auf ebenem Untergrund betreiben.

4.8. Sicherungsautomat des Generators

Der Generator ist mit einem kombiniertem thermischen / magnetischen Sicherungsschalter ausgestattet. Diese Sicherungsschalter lasst kurzfristig hochere Strome zu, um das Anlaufen von Drehstrommotoren zu ermöglich. Sollte die Last langere Zeit über dem zugelassenen Wert liegen, so trennt der Sicherungsschalter die Last vom Generator. Prufen Sie dazu bei der erstmaligen Inbetriebnahme, ob die angeschlossene Last im zugelassenen Bereich liegt, da der Trennschalter die Last nach einiger Zeit vom Netz trennen können um Überlastungen des Generators zu vermeiden.

5. Aufbauanleitung

5.1. Aufbau zur mobilen Verwendung

Nehmen Sie den CPG 5500 NEV aus der Verpackung und stellen Sie diesen an den vorgegebenen Aufstellungssort. Die Maschine muss waagrecht aufgestellt sein. Entfernen Sie Schmutz und Staub, damit die Luftkuhlung des Generators keine Fremdkörper ansaugen kann. Zur Installation sollen den Sie folgende Hilfsmittel bereitlagen:

2 x Schraubenschlussel (SW10)
2 x Schraubenschlussel (SW13)
1 x Spitzange

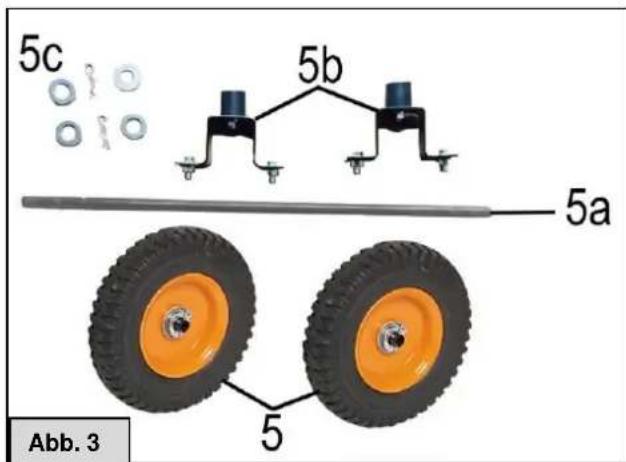

Montieren Sie die Stutzfübe und die Räder (die benötigten Teile finden Sie unter Abb. 3, Seite 2).

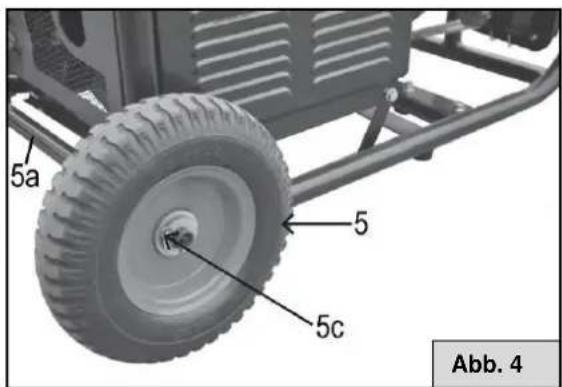

Zum Montieren der Räder (Abb. 4, NQ 5) schieben Sie zuerst die Radachse (Abb. 4, NQ 5a) durch die Halterungen auf der Unterseite des Stromerzeugers und montieren die Räder wie auf Abb. 4 dargestellt. Die Unterlegscheiben müssen sowohlinnen, als auch außen angebracht werden. Fixieren Sie die Räder mit den beigefugten Sicherungssplints.

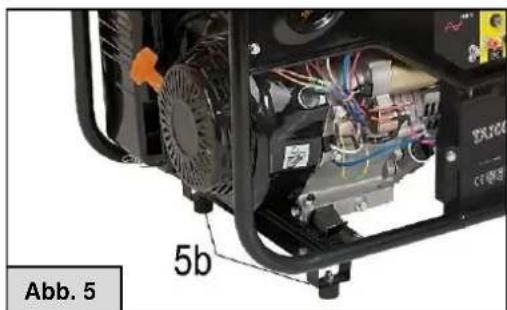

Schrauben Sie die Stützfuße an die untere Rahmenstrebe (Abb. 5).

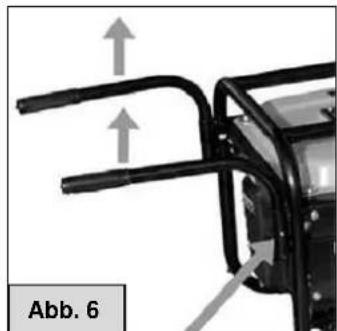

Drehen Sie die Griffe in ihre Richtung undziehen Sie diese nach offen bis die Rastnasen in der Bohrung der Führung einrasten.

Sollten Sie den Generator länger an einem Standort verwenden, ist es zu empfehlen, die Griffe wieder an den Rahmen anzulegen. Drücken Sie hierzu die L-Griffe einfach in Richtung des Generators.

6. Inbetriebnahme

Der CPG 5500 NEV ist mit einer Ölmangelsicherung ausgestellt. Diesecomfortable Technik bewirkt die automatische Abstellung des Motors, wenn das Motorol den erforderlichen Mindeststand unterschreitet.

Da die Pumpe ohne Betriebsstoffe ausgeliefert wird, ist vor der ersten Inbetriebnahme unbedingt Motorol einzufullen. Der Motor lasst sich erst starten, wenn Öl in ausreichender Menge eingefült wurde. Beachten Sie beim Aufflüssen von Betriebsstoffen alle in dieser Gebrauchs-anweisung aufgeführten diesbezüglichen Hinweise und Spezifikationen.

6.1. Prüfungen vor Inbetriebnahme

Überprüfen Sie die Motorolmerge

Hinweis:

Schalten Sie immer den Motor aus, ehe Sie den Generator überprüfen.

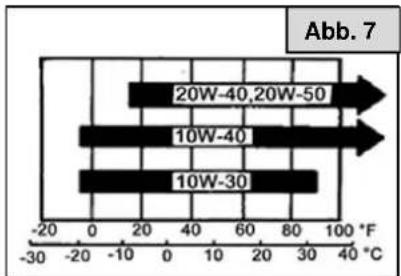

Verwenden Sie 4-Takt-Öl. Empfohlen wird die Verwendung von 10W-40 für allgemeine Anwendung in verschiedene Temperaturbereichen. Die anderen in der Tabelle aufgeführten Viskositeten konnen verwendet werden, wenn die Durchschnittstemperatur im Anwendungsgebiet im aufgeführten Bereich liegt.

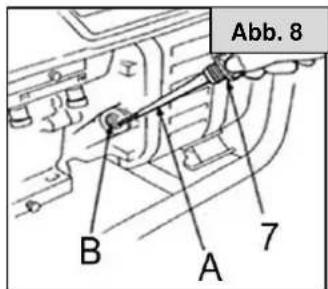

1. Öffnen Sie die Öleinfüllschraube (Abb. 8, № 7) und reinigen Sie den Messstab (Abb. 8, A) mit einem sauberen Tuch.
2. Stecken Sie die Einfüllschraube mit Messstab wieder in den Ölinfüllstutzen (Abb. 8, B), ohne diese Einzudrehen. Nehmen Sie den Messstab wieder hereaus und kontrollieren Sie den Ölstand.

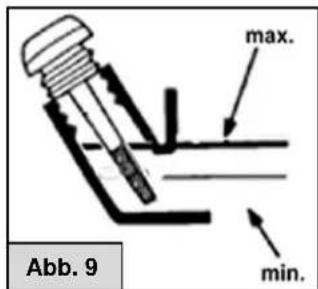

3. Befindet sich der Ölstand unterhalb des unteren Endes des Messstabes (min.), fügen Sie Motoröl hinzu, bis die obere Markierung (max.) erreicht ist
4. Setzen Sie den Messstab korrekt ein und drehen Sie die Oleinfüllschraube wieder fest.

Überprüfen Sie die Treibstoffmenge

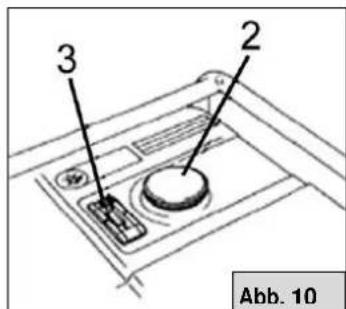

1. Überprüfen Sie die Tankanzeige (Abb. 10, N° 3) und füssen Sie den Treibstofftank auf, falls die Treibstoffmenge zu gering ist.

Verwenden Sie bleifreies Benzin mit mindestens 90 Oktan (auch E10 geeignet).

1. Entfernen Sie den Tankdeckel (Abb. 10, No 2).

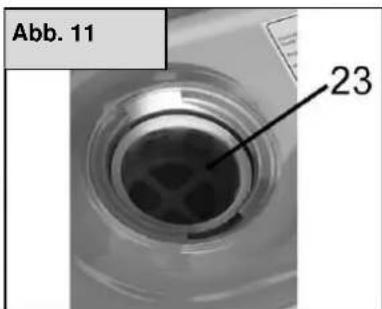

2. Fullen Sie den Treibstoff max. bis zum Boden des Filtereinsatzes auf (Abb. 11, No 23).
3. Schließen Sie den Tankdeckel.

Überprüfen Sie den Anschluss der Batterie

Vor Inbetriebnahme muss der „- Pol" der Batterie angeklemmt werden. Andernfalls ist ein Betrieb des Generators nicht möglich. Der „+ Pol" ist bereits angeklemmt und mit einer Polabdeckung isoliert.

Hinweis:

Beim Anklemmen immer zuerst den ^+ Pol", dann erst den ^- Pol" anklemmen.
Beim Abklemmen immer zuerst den ^- Pol", dann erst den ^+ Pol" abklemmen.

6.2. Starten des Motors mit dem E-Starter

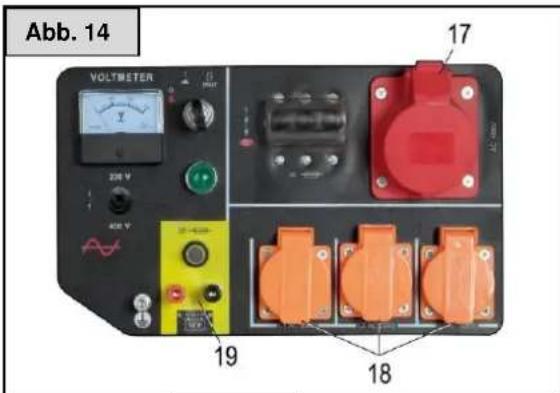

1. Trennen Sie jegliche Verbraucher vom Stromanschluss (Abb. 14, N° 17, 18, 19).
2. Stellen Sie den Treibstoffhahn am Kraftstofftank auf „offen“ ("ON") (Abb. 12).
3. Stellen Sie den Choke-Hebel auf „gezogen" (nach links stellen).

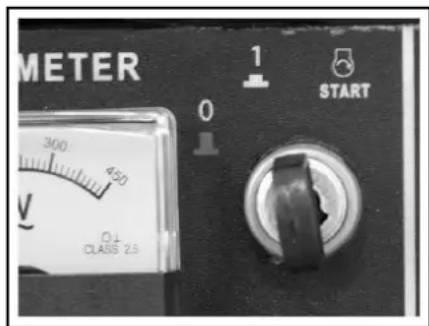

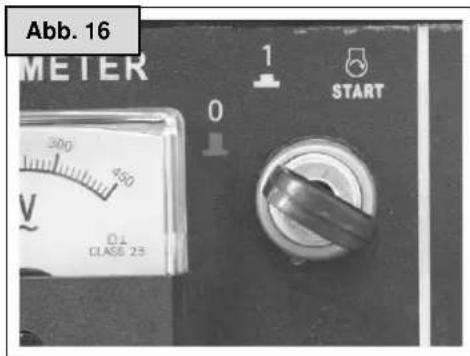

4. Stellen Sie den Zündschlossschafter (Abb.13) auf „1". Nachdem Sie diesen Schritt durchgeführt haben, können Sie den Generator jetzt mit dem Zündschlüssel starten, indem Sie diesen in Richtung „Start“ drehen (Abb. 13). Nach max. 10 Sekunden sollen den Zündschlüssel loslassen und der Motor solte laufen und die Betriebsanzeige grün aufleuchten. Wenn der Motor nach 10 Sekunden nicht anspringt, sollen Sie mind. 1 Minute bis zum nachsten Startversuch warten. Diese Vorgang darf maximal 3-mal wiederholt werden, dann muss der Elektrostarter mindestens 15 Minuten abkühlen. Ein Zuwiderhandeln kann Schäden am Starter und/oder Motor verursichen. Nicht in die laufende Maschine starten!

Anmerkung: Falls der Anlasser nicht oder nur schwer dreht überprüfen Sie den Ladezustand der Batterie. Wenn die Spannung der Batterie unter 12V gefallen sein sollte, muss diese mit einem handelsüblichen KFZ-Batterieladge-rat für 12V nachgeladen werden.

1. Nach einer kurzen Warmlaufphase schiben Sie den Choke wieder zurück. Nun können Sie den Umschalter (Abb. 2, № 21) auf die von Ihnen benötigte Betriebsspannung 230 V~ bzw. 400 V~ einstellen (230 V~ = offen; 400 V~ = unter).
2. Stecken Sie den Stecker des Verbrauchers in die entsprechende Steckdose des Stromer-zeugers. Achten Sie daraufuf, dass stets ein Schutzleiter angeschlossen ist.

Beobachten Sie nach dem Anlassen den Motorlauf sowie die Farbe der Abgase. Der Motorlauf sollte sich nach weniger Sekunden stabilisieren. Das Voltmeter sollte je nach Einstellung des Umschalters 230 V oder 400 V anzeigen.

Abb. 13

Der 12 V-Ausgang des Generators ist kein spannungsgeregelter Anschluss und somit nur bedingt zum Laden von Batterien geeignet.

Die eingebaute Batteriearficht mit dem 12 V-Anschluss des Stromer-zeugers verbunden werden, da sie separat uber eine Lichtmaschine geladen wird.

6.3. Starten des Motors mit dem Seilzug-starter

1. Trennen Sie jegliche Verbraucher von den Stromanschlüssen (Abb. 14, No 17, 18, 19) und schalten Sie das Zündschloss an.
2. Stellen Sie den Treibstoffhahn (Abb. 12) auf "offen" ("1").
3. Stellen Sie den Choke-Hebel auf „gezogen" (nach links stellen).
4. Stellen Sie das Zündschloss (Abb. 13, No 14) auf START.

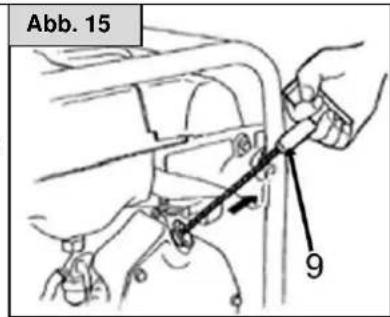

5. Ziehen Sie vorsichtig am Seilzugstarter (Abb. 15, No 9), bis Sie einen leichten Widerstand spuren, dann schnell und kräftigziehen. Nach max. 10 Sekunden sollen den Sieden Zündschlüssel loslassen und der Motor sollte laufen.

Achtung! Verletzungsgefahr!

Am Seilzugstarter kann unerwartet ein Rückschlag auftreten, der das Seil schlagartig blockiert.

1. Nach einer kurzen Warmlaufphase, stellen Sie den Choke-Hebel zurück, entsprechende Geräte können jetzt angeschlossen und gestartet werden. Beachten Sie, dass Sie jeweils nur die 230V Steckdosen oder die 400V Steckdose alternatively betreiben können.

Beobachten Sie nach dem Anlassen den Motorlauf sowie die Farbe der Abgase. Der Motorlauf sollte sich nach weniger Sekunden stabilisieren. Das Voltmeter sollte je nach Einstellung des Umschalters 230 V oder 400 V anzeigen.

6.4. Abstellen des Motors

1. Stellen Sie das Zündschloss (Abb. 16) auf "0".
2. Stellen Sie den Treibstoffhahn (Abb. 12) auf „geschlossen" (,0) .

Hinweis

Müssen Sie den Motor aufgrund einer Notsituation umgehend ausschalten, stellen Sie das Zündschloss auf 0^ .

6.5. Betriebsmöglichkeiten des Generators

Bitte beachten Sie die folgenden Regeln, um den Generator in einwandfreiem Zustand zu erhalten:

1. Betreiben Sie das Gerät ausschließlich wie in dieser Anleitung beschrieben! Jede andere Anwendung stelt eine Fehlanwendung dar und kann gefährliche Situationen verursachen.

2. Stellen Sie sicher, dass der Generator geerdet ist, indem Sie einen Metallstab in die Erdetreiben und diesen mit einem Kabel* (^+ = nicht im Lieferumfang enthalten) mit dem Erdungsanschluss (20) verbinden.

3. Beim Anschluss von mehreren Verbrauchern an den Generator schlieben Sieitte zunachst den Verbraucher mit der hochsten Leistungsaufnahme und nachfolgend die Verbraucher mit der jeweils niedrigeren Leistungsaufnahme an. Bei der Verwendung von Verlangerungskabeln oder mobilen Verteilernetzen darf bei einer Querschnittsflache von 1,5mm^2 eine maximale Langle von 60 m nicht übersritten werden. Bei einer Querschnittsflache von 2,5 mm² darf eine Langle von 100 m nicht übersritten werden. Verwenden Sie nur flexible Hartgummi-Verlangerungskabel die der Bauartkurzbezeichnung H07RN-F entsprechen.

ACKTUNG! Elektrische Geräte und Ausrüstungen, beispelsweise Verlangerungskabel, Steckdosen, angeschlossene Verbraucher, etc. dürfen nur benutzt werden, wenn diese nicht beschädigt sind.

Der Motor kann seine Nennleistung nur bis zu den in den technischen Daten genommen Normenbezugsbedingungen abgeben. Diese sind wie folgt festgelegt:

Aufstellhhe ca. 1000 m ü. NN
- Lufttemperatur ca. 40^ C
Rel. Luftfeuchte ca. 60%

Bei einer Überschreitung dieser Werte ist für den Stromerzeuger eine Leistungsminderung notwendig, und davon 1% Leistungsreduzierung bei Aufstellhöhe von je 100 m über der oben angegebenen Aufstellhöhe und Überschreiben der Lufttemperatur über 40^ C, ca. 4% pro 10^ C.

Bestimmte elektrische Geräte und motorbetriebene Apparate benötigen bauartbedingt kurzzeitig eine höhere Leistung als die angegebene Nennleistung. Die folgende Tabelle bietet eine Übersicht über verschiedene Gerätebeispiele.

Verhältnis Wirkleistung zu		Verbraucher	Leistungsaufnahme
Anlaufleistung	Nennleistung		Anlaufleistung	Nennleistung	Wirkleistung
x1	x1	Glühlampe TV	100 W	100 W	100 W
x1,5	x1	Leuchtstoffrähe	60 W	40 W	40 W
x3-5	x2	Kühlschrank Ventilator	900 - 1500 W	600 W	300 W

Nennleistung: Als Nennleistung wird die vom Hersteller angegebene Leistung eines elektrischen Verbrauchers bezeichnet, die diese aufnehmen können.

Wirkleistung: Wirkleistung bezeichnet die tatsächlich umgesetzte Energie pro Zeit eines elektrischen Verbrauchers während des Betriebes.

Anlaufleistung: Anlaufleistung bezeichnet die oftmals während der Einsatz- bzw. Startphase erhöhte Leistungsaufnahme eines elektrischen Verbrauchers.

Für den Anschluss an stationären Anlagen wie Hezung, Hausversorgung, Klimaanlagen oder für die Stromversorgung von Wohnmobilen, ist unbedingt vorher eine Elektrofachkraft zu Rate zuziehen.

Der Anschluss zur Einspeisung in bestehende Netzearfur durch Fachpersonal und nach vorheriger Genehmigung durch das Energieversorgungsunternehmen erfolgen. Der Ersatzstromerzeuger ist nur bei Ausfall der allgemeinen Stromversorgung zur Einspeisung in ein bestehendes Verteilungs-netz geeignet. Es sind Maßnahmen zu treffen, damit eine Zusammenhangtung bei Netzwiederkehr safer verhindert wird.

Maßnahmen zum Schutz gegen gefährliche Körperströme

Bei Einspeisung in ein vorhandenes Verteilungsnetz mussen die Maßnahmen zum Schutz gegen gefährliche Körperperströme den jeweiligen vorhandenen Schutzmaßnahmen des bestehenden Verteilernetzes angepasst werden.

7. Wartung und Reinigung

Hinweis: Stellen Sie sichere, dass das Zündschloss auf „0" steht, der „- Pol" der Batterie abgeklemmt und der Zündkerzenstecker abgezogen ist, bevor Sie mit der Wartung beginnen.

7.1. Wartungsintervalle

Wartungsinterval Durchzuführen, je nach dem welches Kriterium mehr eintritt. (Zeitraum oder Betriebsstunden)		Täglich	Nach dem ersten Monat oder 10 h	Alle 3 Monate oder 30 h	Alle 6 Mo- nate oder 50 h	Alle 12 Monate oder 100 h
Element
Motoröl	Kontrolle (siehe 6.1.)	●
	Wechsel (siehe 7.2.)		●	●
Luftfilter	Kontrolle (siehe 7.3.)	●
	Reinigung (siehe 7.3.)			●
	Wechsel				●
Wartung der Zündkerzen (siehe 7.4.)					●
Anpassung des Ventilspiels*						●
Reinigung von Verbrennungs- kammer und Ventilen*						●
Kontrolle der Treibstoffleitung (Austausch falls notwendig)*						●
Auspuff*		Reinigung nach jeweils 100 Betriebsstunden

• Lassen Sie diese Arbeiten durch autorisiertes Fachpersonal durchführten.

7.2. Ölwechsel

Lassen Sie das Öl ab, solange der Motor noch warm ist, um ein Schnelles und vollständiges Ablassen zu garantieren.

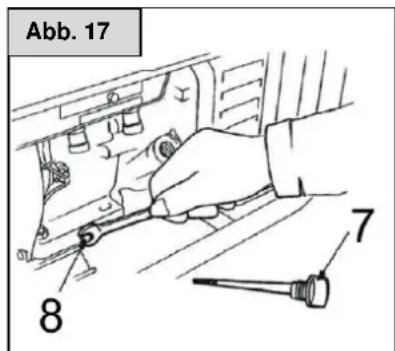

1. Entfernen Sie Ölablassschraube (Abb. 17, N2 8) und die Einfüllschraube (Abb. 17, N2 7) und setzen Sie das Öl in einen ausreichend großen Behälter ab. Ziehen Sie die Schraube wieder fest.
2. Füllen Sie das Motoröl mit der empfohlenen Qualität (siehe Abs. 6.1) auf und überprüfen Sie den Ölstand.

Ölfüllmenge: 1,1 Liter

Anmerkung: Um Ihr Altöl in einer umweltgerechten Art und Weise zu entsorgen, kontaktieren Sieitte die Geschäftsstelle, in der Sie Ihr Öl erworben haben. In der Regel nimmt jeder Verkäuer von Öl auch Altöl entgegen oder verweist Sie an eine Annahmestelle direkt vor Ort. Ist dies nicht möglich, geben Sie Ihr Altöl zur Wiederaufbereitung in einem geschlossen Behälter bei den lokalen Entsorgungsunternehmen ab. Sie finden diese z.B. unter http://www.wer-entsorgt-was.de.

Entsorgen Sie Altöl nicht im Abfall oder durch Ausgießen in die Kanalisation.

Vorsicht!

Wiederholter und andauernder Hautkontakt mit Altöl kann zu Hautkrebs führen. Obwohl das Risiko außer im Fall des tätiglichen Umgangs mit Altöl sehr gering ist, sollen den ihre Hande nach dem Kontakt mit dem Altöl so schnell wie möglich gründlich mit Seite und Wasser waschen.

7.3. Wartung des Luftfilters

Ein verschmutzer Luftfilter schräkt die Luftzufahr zum Vergaser ein. Warten Sie den Luftfilter regelmäßig, um eine Fehlfunktion des Vergasers zu vermeiden. Wenn Sie den Generator in sehr staubigen Bereichen einsetzen, müssen Sie den Luftfilter öfter reinigen. Eine Sichteprüfung auf Verschmutzung und Beschädigungen sollen vor jedem Einsatz erfolgen.

Warnung!

Verwenden Sie niemals Benzin oder Lösungsmittel mit niedrigem Flammpunkt zur Reinigung des Luftfilters. Es konnte zu Bränden oder Explosionen kommt. Beachten Sie die Angaben und Sicherheitshinweise auf der Verpackung des Lösungsmittels.

Vorsicht!

Betreiben Sie den Generator niemals ohne Luftfilter. Dies führt zu einer schellen Abnutzung des Motors.

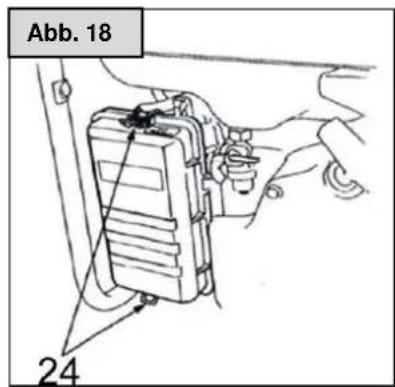

1. Losen Sie die Luftfilterdeckelklammer (Abb. 18, N2 24) des Luftfilters, entfern den Sie die Luftfilterabdeckung und entnehmen Sie den Luftfilter.
2. Reinigen Sie den Luftfilter mit geeignetem Reinigungsmittel (nicht entflammbar).
3. Setzen Sie den Luftfilter und die Luftfilterabdeckung wieder ein.

Ein defekter oder beschädigter Luftfilter ist durch einen Originalfilter zu ersetzen.

7.4. Wartung der Zündkerzen

Empfohlene Zündkerzen: F6TC, F7TC

Um den einwandfrei Betrieb des Motors zu garantieren, müssen die Zündkerzen mit korrektem Elektrodenabstand und frei von Rückständen eingesetzt werden.

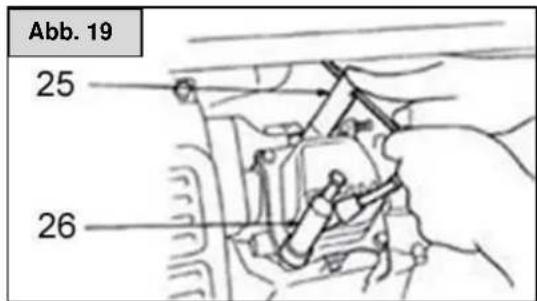

1. Entfernen Sie den Zündkerzenstecker (Abb. 19, No 26).
2. Entfernen Sie jeglichen Schmutz vom Zündker-zensockel.

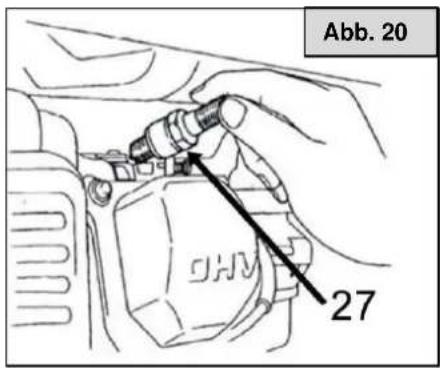

3. Entfernen Sie die Zündkerze (Abb. 20, N2 27) mit Hilfe des im Lieferumfang vorhandenen Kerzenschlüssels (Abb. 19, N2 25).

1. Führer Sie eine Sichtprüfung der Zündkerze durch. Entsorgen Sie die Zündkerze, falls der Isolator rissig oder angeschlagen ist. Wenn Sie die Zündkerze wieder verwenden möchten, reinigen Sie diese mit einer Drahtbürste.

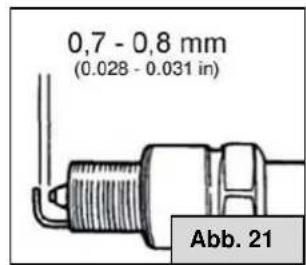

2. Überprüfen Sie den Elektrodenabstand (Abb. 21) mit einer Fuhlerlehre (nicht im Lieferumfang enthalten). Der Abstand sollte 0,7 - 0,8 mm betragen. Falls nötig, korrigieren Sie den Abstand durch Biegen der Masselektrode.
3. Drehen Sie die Zündkerze von Hand ein, um Beschädigungen der Gewinde zu vermeiden.
4. Nach dem manuellen Einschrauben einer neuen Zündkerze sollte diese um weitere 180^ mit dem beiliegenden Zündkerzenschlüssel festgezogen werden, damit der korrekte Sitz der Zündkerze gewährleistet ist.

Wird eine bereits benutzte Zündkerze weiter verwendet, ist nach dem Einsetzen nur eine zusätzliche Drehung von 45^ bis 90^ notwendig.

Vorsicht!

Die Zündkerze muss fest sitzen. Eine nicht festsitzende Zündkerze kann sehr heißen werden und den Generator möglicherweise beschädigen. Verwenden Sie ausschließlich die empfohlenen Zündkerzen.

7.5. Wartung der Batterie

Laden und kontrollieren Sie die Batterie grundsätzlich im ausgebauten Zustand. Entfernen Sie die Anschlusskabel und isolieren Sie die Kontakte sorgfältig um einen Kurzschluss zu vermeiden.

Sollte Sie den Generator für einen längeren Zeitraum nicht in Betriebnehmen, entfernen Sie die Batterie und bewahren Sie diese an einem sicheren und trockenen Ort auf. Laden Sie die Batterie in gewissen Zeitintervallen auf, um die Funktionsfähigkeit zu erhalten.

8. Transport und Lagerung

Warning!

Während des Transportes des Generators stellen Sie das Zündschloss auf „0" und halten Sie den Generator waagerecht, um ein Austreten des Treibstoffes zu vermeiden. Verdampfter oder ausgetretener Treibstoff kann sich entzünden.

Der Kippwinkel des Gerätes sollte keinesfalls 15^ übersteigen!

Vorbereitung zur längerfristigen Außerbetriebssetzung / Lagerung des Gerätes:

1. Stellen Sie sicher, dass der Lagerbereich frei von übermöbiger Feuchtigkeit und Staub ist.

2. Lassen Sie den Treibstoff ab:

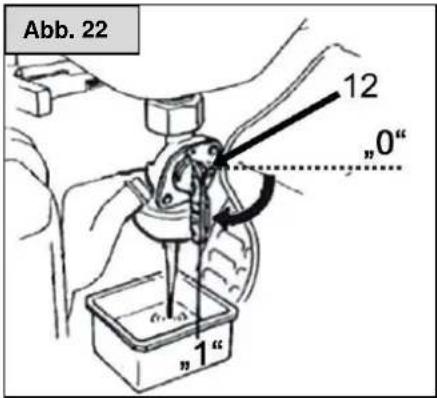

3. Drehen Sie den Treibstoffhahn (Abb. 22, No 12) auf "AUS" (0) . Ziehen Sie den Kraftstoffschlauch vom Treibstoffhahn ab. Stellen Sie den Treibstoffhahn auf "AN" (1) und fullen Sie den Treibstoff mithilfe eines Trichters in einen geeigneten Behälter. Nachdem Sie den Treibstofftank so komplette entleert haben, schiben Sie den Kraftstoffschlauch wieder auf den Auslass des Treibstoffhahns.

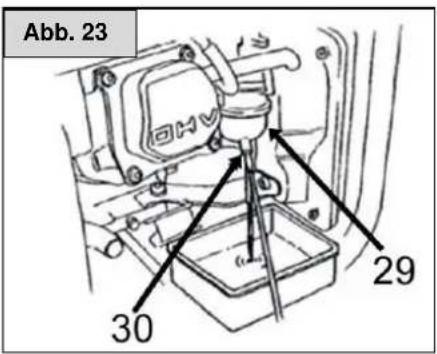

4. Losen Sie die Ablassschraube (Abb. 23, N° 30) des Vergasers und entleeren Sie den Rest-Treibstoff aus dem Vergaser (Abb. 23, N° 29) in einen geeigneten Behälter.

Falls der Treibstoff aufgrund von Verschmutzung nicht mehr verwendet werden kann, entsorgen Sie diesen umweltgerecht.

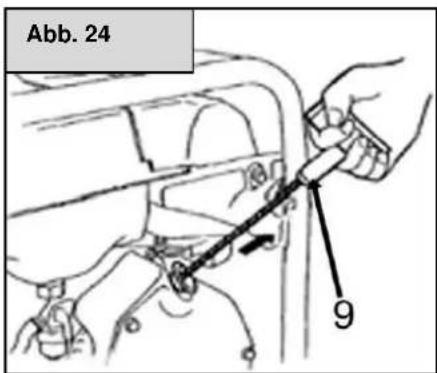

1. Schrauben Sie die Zündkerze ab und gibt Sie ca. 20 ml Motoröl durch die Zündkerzenbohrung. Ziehen Sie vorsichtig am Seilzugstarter (Abb. 24, N99), bis Sie einen Widerstand spuren. An thisem Punkt werden der Kolben im Rahmen des Kompressionshubs angehoben, die Ein- und Auslassventile geschlossen und etwas Öl im Motor verteil. Schrauben Sie die Zündkerze wieder ein. Eine Lagerung des Motors in dieser Position verhindert Korrosion im Geräteinneren.

Bei Transport und Lagerung sollen die Startbatterie abgeklemmt sein. Bei Lagerung / Überwinterung sollen die Batterie in regelmäßigen Intervallen aufgeladen werden.

9. Fehlersuche

Motor startet nicht:

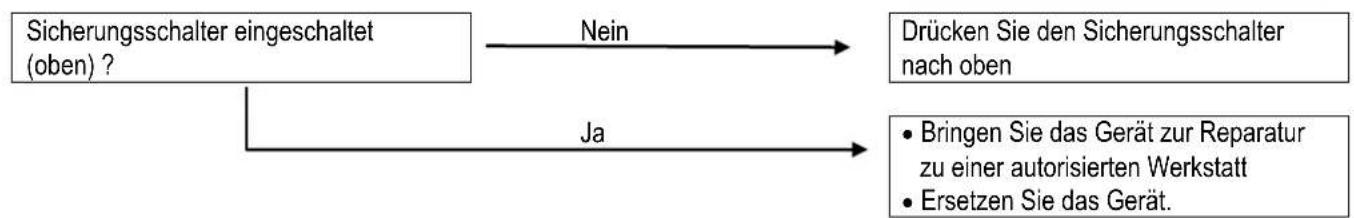

Kein Strom and den Anschlüssen:

10. Garantie

T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutschland gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkauf werden durch diese Garantie nicht berührt. Insbesondere werden die gesetzlichen Mängelrechte durch die Garantie nicht eingeschränkt.

Die Garantiezeit beginnt mit dem Tag des Kaufs des Gerätes durch den Kunden, zu nachfolgenden Bedingungen:

I. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Verarbeitungsfehler zurückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung schriftlich zu melden.

II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleibercheinungen aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. abweichende Benutzung verursacht worden sind.

Keine Garantie besteht insbesondere:

• Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät
• Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden
• Bei üblicher Abnutzung von Verschleißteilen
• Bei Schäden, die auf hochere Gewalt, Wasser, Blitzschlag, Überspannung zusückzuführen sind
• Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern
• Wenn das Gerät keinen technischen Defekt aufweist

III. Die vom Kunden geltend gemachteten Fehler wird T.I.P. nach eigenen Ermessen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberholter Teile beheben bzw. das Gerät austauschen. Ausgetausche Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
IV. Weitergehende Ansprüche oder eine weitergehende Haftung bestehen auf Grund der Garantie nicht, es sei dann zwingende gesetzliche Haftungsvorschriften kommt zur Anwendung, wie zum Beispiel das Produktthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlösigkeit sowie wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch T.I.P..
Von T.I.P. erbrachte Garantieleistungen verlangern die Garantiefrist nicht, auch hinsichtlich eventuell ausgetauscher Komponenten. Die Garantieverpflichtung erlischt im Falle des Weiterverkaufs durch den Kunden.
V. Der Garantieanspruch ist vom Kunden durch Vorlage der Kaufquittung nachzuweisen, welche dem Gerät bei Rücksendsung beizulegen ist. Ohne gültige Kaufquittung ist eine kostenfreie Reklamationsbearbeitung im Zuge dieser Herstellergarantie nicht möglich.
VI. Besondere Hinweise zur Geltendmachung der Garantie:
1. Sollehir Gerat nicht mehr richtig Funktionieren, uberprüfen Sieitte zunachst,ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerates zuruckzufahren ist.
2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sieitte auf jeder Fall folgende Unterlagen bei:
- Kaufquittung.
- Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur).
3. Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfern den Sieitte alle hinzugeführten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen.

Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir darüber keine Haftung.

1. Das beim Garantiegeber T.I.P. einzusendende Paket ist durch den Kunden ordnungsgemäß zu frankieren.
2. Die Einsendung des Geräts zur Reparatur und die Geltendmachung der Rechte aus dieser Garantie erfolgen beim Garantiegeber T.I.P.. Name und Anschrift des Garantiegebers T.I.P. befinden sich unter „12 Service" der vorliegenden Gebrauchsanweisung.

11. Bestellung von Ersatzteilen

Die Bestellung der Ersatzteile kann am besten über E-Mail oder Fax erfolgen. Nutzen Sie hierfür die E-Mail-Adresse [e-mail] bzw. die Faxnummer 07263 / 91 25 85.

12. Service

Bei Garantieanspruch oder Störungen wenden Sie sichitte an ihre Verkaufsstelle.

Sollten Sie noch Fragen zum Aufbau / zur Installation Ihres Gerätes haben: Wir sind für Sie da!

T.I.P. Technische Industrie Produkte GmbH

Technischer Service

Siemensstraße 17

Mo.-Fr.15.00-17.00 Uhr

74915 Waibstadt

Tel.: 07263 / 91 25 93

Service Fax: 07263 / 91 25 85

Eine aktuelle Bedienungsanleitung als PDF-Datei kann bei Bedarf per E-Mail unter: [e-mail] angefordert werden.

Entsorgung und Wiederverwertung der Verpackung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und damit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführrt werden.

Gesetz zur Neuregelung der abfallrechtlichen Produktverantwortung für Batterien und Akkumulatoren

Bei den meisten Elektro-Geräten gehören Batterien zum Lieferumfang. Im Zusammenhang mit dem Vertrieb dieser Batterien sind wir als Handler gemäß Batterie-Gesetz verpflichtet, unsere Kunden auf Folgenden hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschreiben - die Entsorgung im Hausmüll ist laut Batterie-Gesetz ausrücklich verboten - an einer communalen Sammlstelle oder geben Sie sie im Handel vor Ort kostenlos ab, damit Rohstoffe und mögliche Schadstoffe gezielt verwertet werden konnen. Batterien, die wir in unserem Sortiment führen oder geführt haben, konnen Sie nach Gebrauch bei uns unter der obengennten Adresse unentgeltlich zugrückgeben oder ausreichend frankiert per Post an uns zurücksenden. Dies gilt für Mengen, derer sich Endnutzer üblicherweise entledigen.

Auf diese Pflicht weist die durchgestrichene Mulltonne hin, die auf alle Verpackungen von Batterien aufgedruckt ist. Außer dem finds Sie Dort auch die chemischen Symbole der Stoffe Cadmium (Cd), Blei (Pb) oder Quecksilber (Hg), sofern diese in Konzentrationen oberhalb der Grenzwerte enthalten sind.

Nur fur EU-Länder

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden. Bei Fragen wenden Sie sichitte an ihr ortliches Entsorgungsunternehmen.

Dear customer,

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

74915 Waibstadt

-GERMANY

Service technique

Mo.-Fr.15.00-17.00 Uhr

Tel.: +49 7263 / 91 25 93

Service Fax: +49 7263 / 91 25 85

T.I.P. Technische Industrie Produkte GmbH

Servizio tecnico

Siemensstraße 17

Mo.-Fr. 15.00-17.00 Uhr

74915 Waibstadt

Tel.: 07263 / 91 25 93

Servizio Fax: 07263 / 91 25 85

T.I.P. Technische Industrie Produkte GmbH
Siemensstraße 17
74915 Waibstadt

Servicio Tecnico
Mo. - Fr. 15.00 - 17.00 Uhr
Tel.: +49 7263 / 91 25 93

Servicio Fax: +49 7263 / 91 25 85
Servicio Email: [e-mail]

vielen Dank, dass Sie sich für unser Produkt entschieden haben!

Hat alles geklappt und Sie sind 100% zufrieden mit dem Kauf? Dann hinterlassen Sieitte eine ehrliche Kundenbewertung auf Amazon für uns. Weitere Kunden werden von ihrer Erfahrung profi tieren und sich über das Produkt freuen.

Sollten Sie technische Fragen oder Probleme bei der Inbetriebnahme haben, können Sie unsigeria unter folgenden Telefonnummernkontaktieren:

SERVICE-HOTLINE

[phone]

Montag bis Freitag von 08.00 bis 17.00 Uhr

Email: [e-mail]

TECHNIKER-SPRECHSTUNDE

[phone]

Montag bis Freitag von 15.00 bis 17.00 Uhr

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

CROSS TOOLS und das CROSS TOOLS Logo sind eingetragene Markenzeichen der T.I.P. Technische Industrie Produkte GmbH.

CROSS TOOLS and the CROSS TOOLS Logo are registered trademarks of T.I.P. Technische Industrie Produkte GmbH (Germany).
