MANUALE UTENTE CPG 5500 NEV CrossTools

Istruzioni per l'uso - Generatori elettrici

E

Complimenti per l'acquisto del Suo nuovo prodotto CROSS TOOLS!

Come agli nostro prodottoanche lo esconcepto sulla base delle ultime conoscenze technologiche. Fabbricazione e montaggio del macchinario rispondono alle più moderne tecniche di pompaggio e con l'utilizzo delle piu affidabili parti elettriche, elettronici e meccanici sono assicurate al Suo nuovo prodotto un ottima qualita e una lunga durata. Per appròfittare di tutti ivantaggi tecnici, si prega di leggere attentamente le istruzioni d'uso. In appendice sono presenti illustrazioni esplicative.

Vi auguriamo buon divertimento con il vostro nuovo appearecchio.

IMPORTANT!

Quando si utilizzato attrezzature, devono essere osservate le precauzioni di sicurezza per evitare lesioni e danni. Leggere quello manuale con la dovuta attenzione. Tenere quello luogo sicuro, in modo che le informazioni siano sempre disponibili.

In caso di dare l'apparecchio ad altre persona, dare loro queste istruzioni Istruzioni per l'uso / Secure-sicurezza come bene. T.I.P. Technische Industrie Produkte GmbH non si assume alcuna responsabilità per incidenti o danni causati alla mancata osservanza di queste istruzioni e le istruzioni di sicurezza inesso contenate.

#

1. Descrizione del dispositivo 1
2. Dati tecnici 2
3. Contenuto della confezione 3
4. Norme di sicurezza 3
5. Istruzioni di montaggio 8
6. Messa in funzione 8
7. Manutenzione e pulizia 12
8. Trasporto e stoccaggio 15
9. Ricerca errori 16
10. Garanzia 17
11. Ordinazione di pezzi di ricambio 17
    12.Assistenza 18

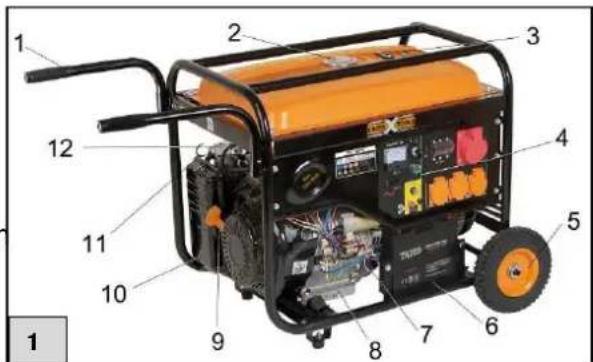

1. Descrizione del disposativo

1. Impugnatura a L
2. Coperchio serbatoio
3. Indicatore del serbatoio
4. Pannello di comando
5. Ruote complete
6. Batteria
7. Astina dell'olio / Tappo filettato di riempimer
8. Vite di scarico olio
9. Sistema di avviamento a strappo
10. Alloggiamento filtro aria
11. Leva di lavoro dello starter
12. Rubinetto del carburante

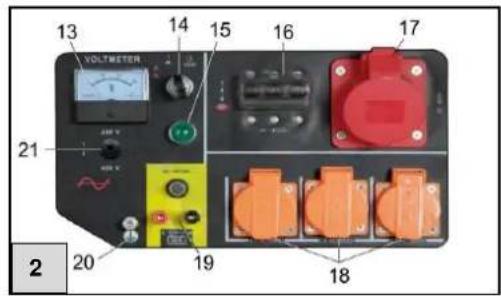

13. Voltmetro
14. Blocchetto dell'accensione
15. Indicatore di funzionamento
16. Interruttore di sicurezza
17. Presa 400V (CEE 16))
18. Connessioni AC (230 V~)
19. Collegamento corrente continua (12 VDC)

1. Collegamento di messa a terra
2. Commutatore (230V /400V)
3. Targhetto identificativa
4. Inserto filtrante carburante
5. Morsetto coperchio filtro aria
6. Chiave per candele
7. Spina candela
8. Candela
9. Camera del filtro
10. Gassificatore
11. Tappo di scarico gassificatore

I numero da 22 a 30 verranno presi in considerazione in seguito nelle istruzioni per l'uso!

2. Dati tecnici

Modello	CPG 5500 NEV
Grado di protezione	IP23M
Frequenza Fnenn	50 Hz
Tensione nominale Unom	230 VAC 1P / 400 VAC 3P
Potenza continua Pnom	3 kW / 3,6 kW
Potenza max.	5,5 kW, S2 5 min
Corrente nominale Inom	13 A
Tensione nominale Unom	12 V
Corrente nominale Inom	8,3 A
Quantità e tipo di prese	3*230 V~ / 1*400 V~ / 1*12 V DC
Tipo di motore	QS 188F
Numero di autorizzazione motore	e24*2016/1628* 2018/989 SRB1/P*0184*00(V)
Cilindrata	389 cm³
Potenza max.	7,6 kW / 10,5 PS
Velocità massima	3600 min-1
Tipo di carburante	90 Oktan (E10)
Fattore di potenza φ	1 cos φ
Classe di potenza	G1
Massima temperature ambiente	40 °C
Altezza di installatione max.	1000 m üNN
Candela di accensione, tipo	F6TC O L7TC
Quantità diolio	1,1 I
Specifiche dell'olio consigliato	10W-40
Capacità serbatoio	25 I
Capacità utile del serbatoio	21 I
Numero articolo	68033

Informazioni sulle emissioni acustiche

Valori di misura rilevati come da EN 3744:

Livello di potenza acustica misurato LwA: 92,6 dB(A), incertezza K = 2,3 dB

Livello di potenza acustica garantito L_WA : 95 dB(A)

Organismo notificato: 0036

TUV SUD Industrie Service GmbH,

Westendstraße 199.

80686 München, Deutschland.

I valori indicate rappresentano il livello di emissioni e non sono necessariamente livello operativi di sicurezza. Benché esista una correlazione fra i livelli di emissione e di nocività, non è possibile dedurre in modo affidabile se siano necessarie o meno ulteriori misure cautelative. Fra i fattori che influiscono sul livello di nocività reale sono incluse le caratteristiche del locale di lavoro, altre sorgenti sonore, ecc. quali ad esempio la quantità di altre macchine e processi contigu e la durata di esposizione dell'operatorate al rumore. Allo stesso modo il livello di nocività delle emissioni ammesso può variate da paese a paese. Tuttavia queste informazioni permettono al gestione della macchina di eseguire una valutazione migliorare dei rischi e dei potenziali pericoli.

3. Contenuto della confezione

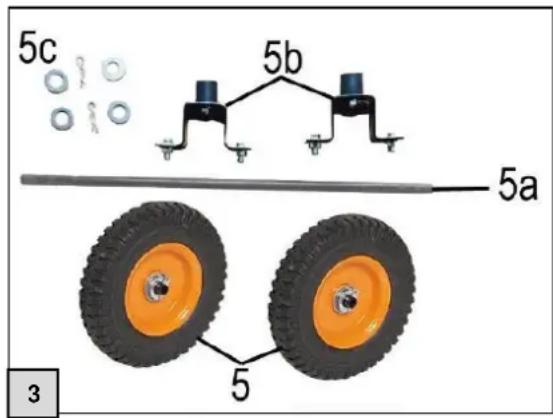

Nell'imballaggio dovrebbero essere presenti i seguenti componenti. Assicurarsi che tutti i componenti siano completi.

• Istruzioni per l'uso
• Unità generatore

• 2 x piedini di appoggio anteriors

• Pezzo stampato in metallo

• Ammortizzatore in gomma
  Dado per ammortizzatore in gomma (SW13)
• 2 x viti (SW10)

• 2 x dadi (SW10)

• 1 × assale ruote

4x rondelle
- 2 x copiglia di sicurezza

• 2 × ruote complete
• Chiave candele di accensione

In base alla destinazione d'uso, possono essere necessari altri accessori.

Note: Conservare l'imballo, se possibile, fino alla scadenza del periodo di garanzia. Smaltire il materiale dell'imballaggio nel rispetto dell'ambiente.

4. Norme di sicurezza

Si prega di leggere attendamente le presenti istruzioni per l'uso e prendere confidenza con gli elementi di lavoro e l'utilizzo regolare di quello prodotto. Non ci assumiamo una responsabilità per dani derivanti dall'inosservanza delle istruzioni e

delle prescrizioni contenate nelle presenti istruzioni per l'uso. I danni segueenti ad un mancato rispetto delle istruzioni e delle prescrizioni contenate in queste istruzioni per l'uso non sono coperti dal diritto alla garanzia.

Conservare correttamente le presenti istruzioni per l'uso e allegarle al momento del trasferimento della macchina.

Il disposativo non deve essere utilizzato dai bambini. Il disposativo può essere utilizzato solo da persone con Capacity fisiche, mentali e / o mentali limitate o alla mancanza diesperienza e / o conoscenza specifica su come uscarlo, se sono supervisionati o ricevono una formazione adeguata. Utilizzare il disposativo e comprendere i possibili rischi. I bambini non sono autorizzati a giocare con il disposativo. Il disposativo e il carvo di collegamento devono essere tenuti lontano nella portata dei bambini.

Conservare leindicazioni di sicurezza e leistruzioni per uso futuro.

Fare attenzione al significato del seguenti Pittogrammi.

Prestare attenzione nel trattamento di dispositivi elettrici.

Attenzione: tensione elettrica

Leggere assolutamente le istruzioni per l'uso prima della messa in funzione.

Indossare una protezione per l'udito.

Nonutilizzareildispositivo neipressi di fiammelibere.

Proteggere il dispositivo da pioggia e umidità.

Non usare il disposittivo in ambienti chiusi.

4.1. Etichette di pericolo e avventimento

Figura	Spiegazione
HEISS HOT AUSPUFF MUFFLER	CAUTELA! Pericolo di ustioni dovute a scarico caldo
95 dB	Livello di potenza acustica garantito in dB(A)
50 Hz	Gli allacciamenti a corrente alternata dispongono di una frequenza di 50 Hz.
OFF ON	Posizione del rubinetto del carburante orizzontale: chiuso (OFF). Posizione del rubinetto del carburante verticale: aperto (ON).
CHOKE IN RUN	Funzione di avviamento a freddo: Portare la leva verso sinistra In caso di motore caldo: leva verso destra
max. min.	Qui si trova l'apertura di riempimento dell'olio. Riempire fino al livello rappresentato. Livello dell'olio nel serbatoio: A max.: pieno A min.: vuoto
e24'2016/1528" 2018/989 SRB1/P"0184"00 (V) 7,6 kW Elektronisch P nenn 3000 W 3600 W I nenn 13A 230V-50Hz 400V-50Hz IP 23M 12V/DC 8.3A Leistungsfaktor: 1 Cewicht ca. 83 kg Max. Temperature: 40 °C Max. H/oce: 1000m UNN Max. Drehzahl: 3600 min" Max. Leistung: 5500 Watt (20kW) T.I.P. Testorteil ohne Durchschnitt Gewichtete 17 Onderleitung 17 D. T4015/teile
7,6 kW	Potenza del motore a combustione: 7,6 kW
Elektronisch	Il dispositivo dispone di un commando elettronico
P nenn 3600 W	Potenza continua del generatore di corrente: 3,6 kW
Innenn 13A	Corrente nominale del generatore: 13 A
230V ~50Hz 400V ~50Hz	Il dispositivo dispone di prese con una tensione di 230 V~ e 400 V~ e di una frequenza di 50 Hz.
IP 23M	Tipo di protezione del dispositivo: IP23M
	I dispositivi danneggiati e/o quelli elettrici o elettronici da smaltire devono essere consegnati presso apposti cen-tri di riciclaggio.

4.2. Sicurezza sul posto di lavoro

1. Tenere pulita e correttamente illuminata la propria area di lavoro. Disordine o aree di lavoro non sufficientemente illuminate possono provocare incidenti.
2. Non lavorare con il dispositivo a motore in aree a rischio di esplosione, nelle quali si trovano fluidi, gas o polveri infiammabili. I dispositivi a motore generano scintille che sono infiammare la polvere o i vapori.
3. Tenere i bambini e le altre persone distanti durante l'utilizzo del dispositorio. In caso contrario, si potrebbe perdere il controllo dello strumento.

4.3. Sicurezza delle persone

1. Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un dispositivo a motore.
2. Non utilizzato il disposativo a motore quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione nell'uso del disposativo a motore cui poto causare seriè lesioni.
3. Evitare una messa in funzione accidentale. Assicurarsi che il disposativo a motore sua disattivato prima di sollevarlo o trasportarlo.
4. Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere il dispositivo a motore. Un utensile o una chiave che si trovano all'interno di una parte del dispositivo in movimento possono provocare delle lesioni.
5. Indossare abbligamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli, capi d'abbligamento e quanti lontani alla parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

4.4. Sicurezza nell'uso di motori a combustione

1. NON azionare MAI la macchina in spazi interno o ambienti chiusi, a meno che non sia garantito il convogliamento all'esterno dei gas di scarico. Il monossido di carbonio contento nei gas di scarico del motore è tossico e può portare alla perdita di coscienza e alla morte.
2. Non fumare o lavorare nelle immedate vicinanze della macchina.
3. Controllare regolarmente le linee del carburante e il serbatoio alla ricerca di difetti di tenutata e incrinazioni.
4. Non fare rifornimento quando la macchina è collegata o ancora calda.
   Non fare rifornimento nei pressi di scintille, fiamme libero o persone che fumano - Pericolo di esplosione!
5. Non fare mai rifornimento di un motore a benzina o diesel in aree non sufficientemente ventilate. I vapori del carburante sono disponibile infiammabili e tossici.
6. Non riempire troppo il serbatoio ed evitare che si versi carburante durante il processo di rifiornimento. Se si è versato del carburante, assicurarsi che sia completamente asciutto prima di avviare il motore.
7. Accertarsi che il coperchio del serbatoio sia correttamente e saldamente chiuso dopo il ri-fornimento.
8. Conservare il carburante solo in apposti contentitori consentiti.
9. Alcuni componenti del motore a combustione si scaldano molto e possono causare usioni. Stare sempre attenti e attenersi alle indicazioni di averporto sul dispositorio.

4.5. Sicurezza in fase di manutenzione

Manutenzione regolare e cura precisa riducono il pericolo di possibili anomalie di funzionamento e contribuiscono ad allungare la durata di vita del proprio dispositivo.

1. Assicurarsi che le riparazioni su motore e macchina siano realizzate da personale competente.
2. Accertarsi che l'interruttore del motore sia su OFF prima di smontare i dispositivi di protezione o eseguire quale tipo di regolazione.
3. Tenere sempre pulita la macchina e assicurarsi che le etichette siano leggibili. Esse contengonoindicazioni di comando importanti e avvertimento su eventuali pericoli. Sostituire le etichette assenti e difficili da leggere.
4. Non utilizzato benzina o soluzioni infiammabili per la pulizia della macchina. I vapori di carburante e solventi possono esplodere.
5. Conservare sempre la macchina in condizioni regolari. Essa deve essere conservata in un luogo asciutto e pulito, fuori alla portata dei bambini.
6. Pericolò di morte! Per evitare una scarica elettrica, il dispositivo è messo il sicurezza mediante un interruptore di potenza, appositamenteconcepto per tale dispositivo. Quando si sostituisce questo interruptore, occorre utilizzato un interruptore identico per prevenire scosse elettriche.

4.6. Utilizzo conforme alla destinazione d'uso del CPG 5500 NEV

Il generatore è concepito per l'azionamento di utenze elettriche tradizzionali, come ad es. ghirlande luminose, utensili elettrici manuali (trapani, seghe elettriche a catena, compressori). I dispositivi elettronici, come ad es. computer, TV etc. non devono essere azionati con un generatore.

Richiedere informazioni, in caso di dubbi, al produttore del proprio dispositivo.

Per il collegamento ad impianti stazionari, come quelli di riscaldamento, alimentazione domestica e climatizzazione, oppure per l'alimentazione elettrica di camper, occorre consultare prima un elettricista specializzato. Il punto critico di un'utenza induttiva è rappresentato alla potenza assorbita all'accensione. La potenza assorbita può arrivare a 3 volte la potenza nominale, il che deve essere assolutamente considerato.

Non ci assumiamo alcuna responsabilità per danni che derivino alla mancata osservanza delle presenti istruzioni. Le istruzioni per l'uso devono essere attentamente e in modo completo prima di utilizzato il dispositosivo per la prima volta. Se dovessero sorgere dubbi in merito all'allacciamento e al comando del dispositosivo, rivolgersi a T.I.P. Technische Industrie Produkte GmbH. Si prega di notare che i nostri apparecchi non sono stati costruiti per uso commerciale, artigianale o industriiale. Non ci assumiamo+dunque alcuna responsabilità se l'apparecchio viene usato in imprese commerciali, artigianali o industriali o per attività equivalen-ti.

4.7. Rischi e possibilità di prevenirli

Rischio	Descrizione	Misura preventiva
Contatto elettrico diretto	Il contatto elettrico diretto con mani bagnate più causare sca-riche elettriche.	Evitare il contatto con le mani umi-de e fare attenzione alla relativa messa a terra.
Ustioni	Il contatto con lo scarico più causare ustioni.	Lasciare raffreddare i dispositivi subito dopo il funzionamento.
Danni all'udito	Una permanenza prolongata nelle immeditate vicinanze del generatore in funzione più causare danni all'udito.	Occorre indossare sempre otopro-tettori.
Contatto, inalazione	L'inalazione di gas di scarico più essere mortale!	Non azionare mai in ambienti chiu-si.
Incendio o esplosione	Il carburante nel dispositorivo più infiammarsi.	Non azionare mai in ambienti a ri-schio incendio. Non eseguire il ri-fornimento con motore in funzione. Non fumare.
Pericolo per l'ambiente	La fuoriuscita diolio e carburan-te più danneggiare l'ambiente.	Evitare la fuoriuscita di tali sostan-ze e utilizzare all'atto della manu-tenzione contentitori di raccolta.
Rottura durante il fun-zionamento	Se si aziiona il dispositorivo su un fondo inclinato, non è più garantita la lubrificazione e il dispositi-vo più subire dei danni.	Azionare di base su un fondo pia-no.

4.8. Interruttore automatico del generatore

Il generatore è dotato di un interruptatore di sicurezza magnetotermico combinato. Questo interrottatore di sicurezza consente correnti più elevate per un breve periodo di tempo per consentire l'avviamento dei motori trifase. Se il carico dovesse essere superiore al valore ammesso per un periodo prolongato, alla l'interruttore di sicurezza scollega il carico dal genereatore. Pertanto durante la prima messa in funzione controllare se il carico collegato rientra nel range consentito, in quanto il sezonatore potrebbe scollegare il carico alla rete dopo un duro periodo di tempo per evitare il sovraccarico del genereatore.

5. Istruzioni di montaggio

5.1. Montaggio per utilizzo in mobilità

Estrarre CPG 5500 NEV alla confezione e pos
sizionarlo sul luogo di installatione previsto. La
macchina deve essere montata orizzontalmente. Rimuovere sporcizia e polvere per impedire al
raffreddamento ad aria del generatore di aspirare
re corpi estranei.
Per l'installazione, si dovrebbe disporre dei seguenti strumenti ausiliari:
2x chiavi inglesi (SW10)
2x chiavi inglesi (SW13)
1x pinza a punta

Montare i piedini di appoggio e le ruote (le parti necessari sono riportate nella Fig. 3, pagina 2).

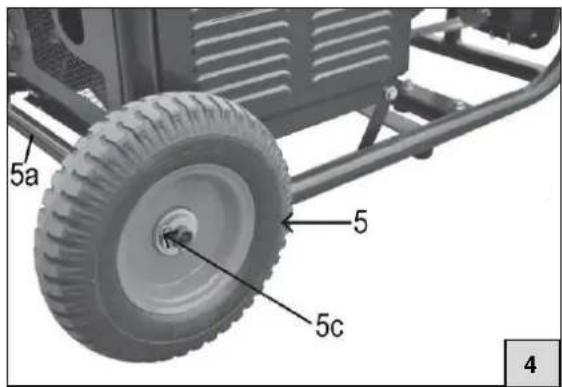

Per il montaggio delle ruote (Fig. 4, N° 5), spingere per prima casa l'assale delle ruote (Fig. 4, N° 5a)attraverso i supporti sul lato inferiore del generatore e montare le ruote come mostrato in Fig. 4. Le rondelle devono essere montate via all'interno che all'esterno. Fissare le ruote con le copiglie di sicurezza in dotazione.

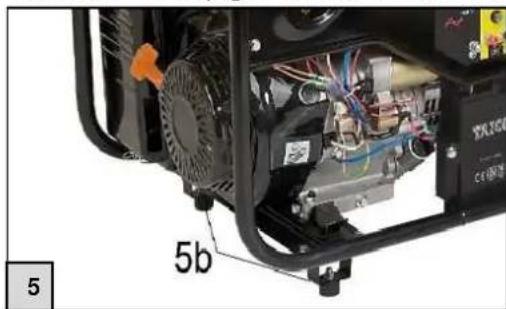

Avvitare i piedini di appoggio al sostegno inferiore del telaio (Fig. 5).

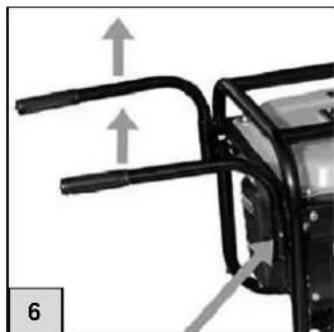

Ruotare verso di voi le maniglie e tirarle verso l'alto fino a quando i naselli di arresto non si innestano nel foro della guida (Fig. 6).

Qualora sia necessario utilizzare il generatore in una certa posi-zione per un tempo prolongato, riappicare le maniglie al telaio. A tale proposito, premere i naselli di arresto e ruotare le maniglie in direzione del generatore.Ruotare versuso di voi le maniglie e tirarle versuso l'alto fino a quando i naselli di arresto non si innestano nel foro della guida (Fig. 6).

6. Messa in funzione

Il CPG 5500 NEV è dotato di un sistema di sicurezza contro l'assenza di olio. Questa como-nda technologia provoca l'arresto automatico del motore quando l'olio del motore non raggiunge il livello minimo. Poiché il generatore viene consegnato alla materiale di esercizio, oc- corre assolutamente riempirlo di olio motore prima della messa in funzione iniziale. Il motore cui avviarsi solo se è riempito con una quantità sufficiente di olio. Rispetto all'atto del rab- bocco con materiali di esercizio delle le indicazioni e le specifiche riportate nelle presenti istruzioni per l'uso.

6.1. Controli prima della messa in funzione

Verifica del collegamento della batteria

Prima della messa in funzione occorre collegare il "polo -" della batteria. In caso contrario, non è possibile un azionamento del generatore. Il "polo +" è più collegato e isolato con una relativa copertura.

Nota:

All'atto dell'allacciamento, collegare sempre prima il "polo +" e poi il "polo -". All'atto dello scollegamento, scollegare sempre prima il "polo -" e poi il "polo +".

Verifica della quantità di olio motore

Nota: Spagnere il motore sempre solo se prima si è controllato l'olio motore.

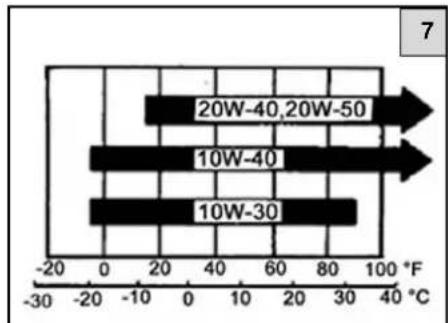

Utilizzato olio adatto a 4 tempo. Si consiglia di usare SAE 10W-40 per applicazioni generali in diversi campi di temperatura. Le altre viscosità riportate in tabella servono nel caso in cui la temperature media nel Campo di applicazione sia all'interno del range riportato.

Controllo del livello dell'olio

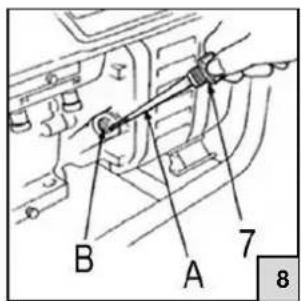

1. Svitare il tappo filettato (fig.8, no. 7) di riempimento dell'olio e pulire l'astina(fig. 8, A) di misura con un panno pulito.
2. Reinserire il tappo filettato con l'astina di misura nel bocchettone di rabbocco dell'olio (Fig. 8, B),enza girare.Estrarre nuovamente I'astina di misura e controllare il livello dell'olio.
3. Se il livello dell'olio è inferiore al all'estremità inferiore dell'astina (min.), aggiuungere olio motore fino a raggiungere la tacco superiore (max.)
4. Inserire l'astina di misura correttamente e riavvitarla.

Controllo della quantità di carburante

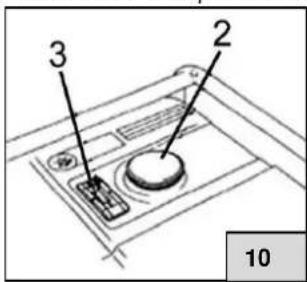

1. Controllare l'indicatore di livello del serbatoio (Fig.10, N°3) e rabboccare il serbatoio del carburante qualora il livello sia troppo basso.
2. Utilizzare solo carburante benzina o E10. La diesel potrebbero danneggiare sensibilmente il generatore.
3. Rimuovere il coperchio del serbatoio (Fig.10 N°2)
4. Riempire di carburante al max. fino al fondo dell'inserto filtrante (Fig.11 N°23).
5. Chidere il coperchio del serbatoio.

Messa a terra del generatore prima dell'uso

Assicurarsi che il genatore siaMESSO a massa, collegando a terra una sbarra metallica* e collegandola con un cavo* al collegamento di messa a terra. (^* = non incluso nell'oggetto della fornitura.)

6.2. Avviamento del motore con l'E-Starter

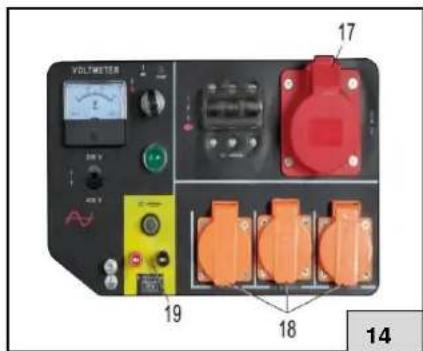

1. Scollegare qualsiasi utenza dal collegamento elettrico (Fig.14, no. 17, 18,19)

2. Portare il rubinetto del carburante (Fig. 16, Nr. 7) su "aperto" ("1").

3. Portare la leva di lavoro dello starter (Fig. 17, Nr. 8) in posizione "ti-rata" ("1").

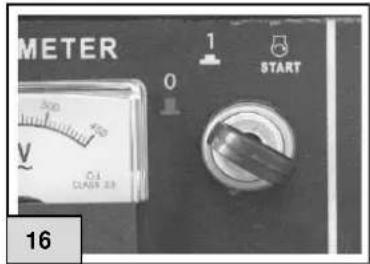

4. Posizione are l'interrottore di accensione (Fig.13) su "1". Dopo ave seeguito quello passaggio, è possibile ora avviare il generatore. A tale scopo, inseire la chiave in dotazione nel blocchetto di accensione (Fig.13) e ruotarla in posizione di "Avvio". Dopo max. 10 secondi, si dovrebbe rilasciare la chiave di accensione e il motore dovrebbe essere in funzione. Se il motore non parte delloSecondi, si dovrebbe attendere almeno 1 sono al successivo tentativo di avvio. Questa operazione può essere ripetu un massimo di 3 volte, dopodiché lo starter elettrico delve essere lesciato raffreddare almeno 15 minuti. La mancata osservanza può causare danni allo starter e/o al motore. Non eseguire l'avviamento con la macchina in funzione!

5. Dopo una breve fase di riscaldamento, riportare indietro lo starter. Ora si può regolare il commutatore (Fig. 2, N° 21) sulla tensione di esercizio necessaria 230V e / o . 400V (230V = superiore; 400V = inferiore).

6. Inserire la spina dell'utenza nella rispettiva presa del generatore di corrente. Attivare l'interruttore automatico. Attivare in collegamento, uno più l'altro, le utenze.

Dopo l'avviamento monitorare il funzionamento del motore e il colore dei gas di scarico. Il motore dovrebbe stabilizzarsi快来 pochi secondi. Il voltmetro dovrebbe leggere 230 V o 400 V.

L'uscita 12V del generatore non rappresenta un collegamento a regolazione di tensione e+dunque non è adatto per la carica delle batterie.

La batteria integrata non deve essere collegata all'attacco da 12 V del generatore di corrente, in quanto si carica automaticamente mediante una dinamo.

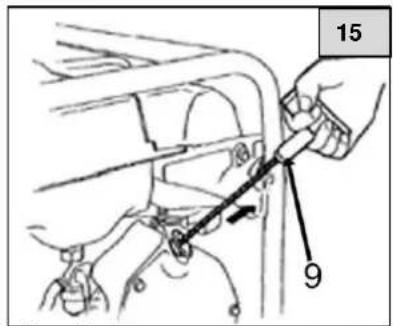

6.3. Avviamento del motore con l'avviatore pull

1. Scollegare qualsiasi utenza dal collegamento elettrico (Fig.14, no. 17, 18, 19) e portare la chiave di accensione su "OFF".

2. Impostare il rubinetto di carburante del relative filtro su "aperto" ("ON"). Attenersi alla Fig. 12.

3. Portare la leva di lavoro dello starter (Fig. 17, N28) in posizione "tirata" ("1").

4. Portare l'interruttore di avviamento (Fig. 18, N2 9) su ON ("1").

1. Dopo ave seeguito quello passaggio, è possibile ora avviare il generatore. A tale scopo, insere la chiave in dotazione nel blocchetto di accensione (Fig.15, N°9) e ruotarla in posizione di "Avvio". Dopo max. 10 secondi, si dovrebbe rilasciare la chiave di accensione e il motore dovrebbe essere in funzione. Se il motore non parte delloSecondi, si dovrebbe attendere almeno 1mino al successivo tentativo di avvio.

Attenzione! Pericolo di lesioni!

Sul sistema di avviamento a strappo cui generarsi un rinculo in aspettato che blocca improvvisamente la fune.

Dopo una breve fase di riscaldamento, riportare indietro la leva dello starter e si possono collegare e avviare i relativi dispositivi. Tenere presente che le prese da 230V 0 400V - possono essere utilizzate solo alternativamente.

Osservare il funzionamento del motore e il colore del gas di scarico dopo lo scarico. Il funzionamento del motore dovrebbe stabilizzarsi dopo pochi secondi. Il voltmetro dovrebbe visualizzare 230 V.

6.4. Arresto del motore

1. Portare la chiave di accensione su (Fig. 16) "OFF".
2. Portare il rubinetto del carburante su "chiuso" fig. 12 ("OFF").

Nota:

Qualora si debba spegnere immediatamente il motore in caso di emergenza, portare la chiave di accensione e tutti gli altri interruptori su "OFF".

6.5. Modalità di funzionamento del generatore

1. Azionare il disposativo solo come descriptto in queste istruzioni! Ogni altri uso rappresenta un utilizzo errato e può comportare situazioni pericolose.
2. In caso di collegamento di più utenze al generatore, si prega di collegare per prima casa l'utenza con una potenza assorbita maggiore e poi quella a potenza assorbita minore. Se si utilizzato cavi di prolunga o reti di distribuzione mobili, non si deve superare, per una superficie della sezione trasversale di 1,5mm^2 , una lunghezza massima di 60~m . Per una superficie della sezione trasversale di 2,5mm^2 , non superare una lunghezza di 100m . Utilizzato solo cavi di prolunga in gomma dura conformi alla denominazione breve di tipo H07RN-F.

Attenzione!

Si possono utilizzare dispositivi e attrezzature elettriche, ad esempio cavi di prolunga, prese, utenze collegate etc. solo se questi non sono danneggiati.

Il motore può sviluppare la sua potenza nominale solo entro e condizioni di riferimento normativo citate nei dati tecnici. Queste sono definite nel seguente modo:

• Altezza di installmente circa 1000 m sul livello del mare
• Temperatura dell'aria circa 40^ C
• Umidità rel. dell'aria circa 60%

In caso di superamento di questi valori, è necessario ridurre la potenza del generatore di corrente, e più precisamente ridurla di 1% per agli 100 m di altezza di installmente in più rispetto all'altezza di installmente indicata e, per quanto riguarda il superamento della temperatura dell'aria del valore di 40^ C, di circa 4% per agli 10^ C.

1. Alcuni dispositivi elettrici e apparentecchi motorizzati necessitano, per via del loro tipo di costruzione, di una maggiore potenza per un breve periodo rispetto alla potenza nominale indicata. I dispositiivi e le attrezzature elettriche richiedono all'avvio una grande quantità di energia. La seguente tabella在哪a una panoramicica dei diversi esempi di dispositivo.

Rapporto potenza risp. a		Utenze	Potenza assorbita
Potenza all'avvio	Potenza no-minale		Potenza all'avvio	Potenza no-minale	Potenza at-tiva
x1	x1	Lampada a incande-scenzaTV	100 W	100 W	100 W
x1,5	x1	Tubi fluorescenti	60 W	40 W	40 W
x3-5	x2	FrigoriferoVentilatore	900-1500W	600 W	300 W

Potenza nominale: Come potenza nominale si indica la potenza assorbibile indicata dal produttore di un'utenza elettrica.

Potenza attiva: Per potenza attiva si intende l'energia effettivamente utilizzata per unità di tempo di un'utenza elettrica durante il funzionamento.

Potenza all'avvio: Con potenza all'avvio si describe l'elevata potenza assorbita da un'utenza elettrica durante la fase di accensione e di avvio.

Il collegamento all'alimentazione in reti esistenti cui si sono solo da personale specializzato e solo previo consenso dell'ente erogatore di energia.

Il generatore di corrente ausiliario è adatto, solo in caso di caduta dell'alimentazione elettrica generale, per alimentare una rete di distribuzione esistente. Occorre prendere le dovute misure per impedire in modo sicuro un avvio complessivo in series al ripristino dell'alimentazione di rete.

Misure per la protezione da scariche elettriche sul corpo pericolose

In caso di alimentazione all'interno di una rete di distribuzione esistente, occorre adattare le misure per la protezione da scariche elettriche sul corpo pericolose alle relative misure presenti sulla rete di distribuzione preesistente.

7. Manutenzione e pulizia

Note: Assicurarsi che la chiave di accensione sia sullo "0", che il "polo -" della batteria via scollegato e che la spina della candela non sua insertita prima di iniziare la manutenzione.

7.1. Intervalli di manutenzione

Intervallo di manutenzioneDa esquire in base a quale condizione si verifica prima. (Durata o ore di esercizio) Elemento		Giornaliero	Dopo il pri-mo mese o死后10 h	Ogni 3 mesi o死后30 h	Ogni 6 mesi o死后50 h	Ogni 12 mesi o死后100 h
Olio motore	Controllo (vedere 6.1.)	●
	Sostituzione (vedere 7.2.)		●	●
Filtro dell'aria	Controllo (vedere 7.3.)	●
	Pulizia (vedere 7.3.)			●
	Cambiare				●
Manutenzione delle candele di accensione (vedere 7.4.)					●
Adattamento del gioco della val-vola*						●
Pulizia della camera di combu-stione e delle valvole*						●
Controllo della linea del carbu-rante (sostituzione all'occorre-za)*						●
Scarico*		Pulizia死后100 ore di esercizio

• Affidare a personale specializzato autorizzato lo svolgimento di quosti lavori.

7.2. Cambio dell'olio

Scaricare l'olio quando il motore è ancora caldo, al fine di garantire uno scarico rapido e completo.

1. Rimuovere la vite di scarico dell'olio (Fig. 17, N°8) e il tappo filettato (Fig. 17, N°7) e fare defluire l'olio in un contentatore sufficientemente capiente. Stringere di nuovo il tappo fillettato (Fig. 15 N°18) insieme ad una nuova guarnizione. Riempire conolio motore della stessa qualità (vedere par. 6.1) e controllare il livello dell'olio.

Quantità di riempimento dell'olio: 1,1 I

Cautela: Il ripetuto e costante contatto della pelle con olio ESAusto più provocare il cancro della pelle. Sebbene il rischio, a parte in caso di contatto quotidiano con olio ESAusto, sia molto ridotto, dopo il contatto della pelle con olio ESAusto si dovrebbero sciacquare accuramente e più rapidamente possibile le mani con acqua e sapone.

Commento: Smaltire l'olio ESAusto in modo ecologico. Consigliamo di trasferire l'olio esausto per il ricericlaggio, all'interno di contentitori chiusi, presso un centro di smaltimento locale.

Questo sono reperibili ad es. alla pagina http://www.wer-entsorgt

was.de/entsorger_suche.html Non smaltire l'olio esausto nei rifiuti o versandolo all'esterno.

7.3. Manutenzione del filtro dell'aria

Un filtro dell'aria sporco limita l'adduzione di aria al motore. Sottoporre il filtrlo dell'aria ad una regolare manutenzione per evitare un malfunzionamento del generatore. Se si utilizes il generatore in aree fortemente polverose, occorre pulire più spesso il filtrlo dell'aria. Prima di agli impiego, si dovrebbe eseguire un controllo visivo dello sporco e di eventuali danni.

Avvertimento! Non utilizzare mai benzina o solventi con punto di infiammabilità basso per la pulizia del filtrò dell'aria. Si potrebbero verificare incendi o esplosioni. Attenersi alle indicazioni e alle norme di sicurezza riportate sulla confezione del solvente

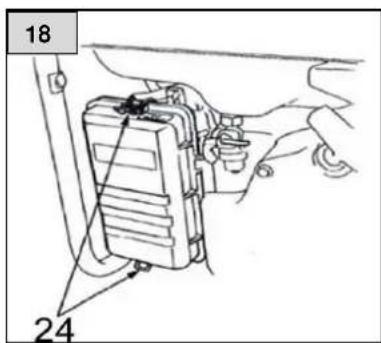

1. Svitare e togliere la copertura del filtro dell'aria per poi estrarre tale filtro dall'alloggiamento.(Fig. 18, no. 24)
2. Lavare il filtro dell'aria all'interno di un solvente non inflammabile e asciugarlo con cura. Il solvente dovrebbe essere appositamente adatto alla pulizia di filtri dell'aria.
3. Reinserire il filtrlo dell'aria e la relativa copertura e avvitarlo con la vite di fissaggio.

Cautela: Non azionare mai il generatore in assenza del filtrò dell'aria. Questo più comportare gravissimi danni al motore, nonché ad una rapida usura dello stesso.

Sostituire un filtro dell'aria danneggiato o difetto so con un filtro originale.

7.4. Manutenzione delle candele di accensione

Candele di accensione consigilate: F6TC, F7TC

Per garantire un funzionamento impeccabile del motore, occorre insere le candele di accensione ad una distanza corretta degli elettrodi e in assenza di residui.

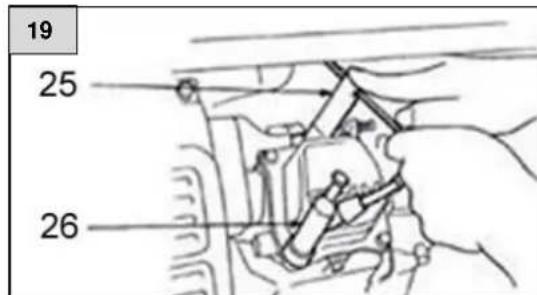

1. Estrarre il connettore della candela (Fig. 19, No 26).
2. Rimuovere agli traccia di sporco alla base della candela.

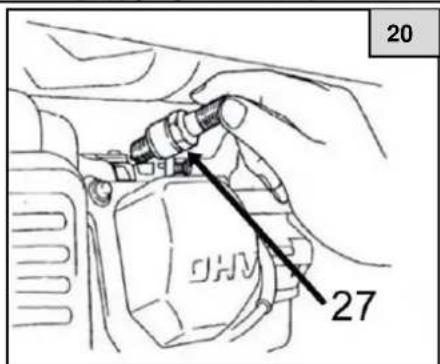

3. Rimuovere la candela di accensione (Fig. 20, N° 27) utilizzando la chiave per candele fornita in dotazione (Fig. 19, N° 25).
4. Eseguire un controllo visivo della candela. Gettare es maltire la candela se l'isolatore risulta rotto o presenta dei colpi. Se si desidera riutilizzare la candela, pulirla con una spazzola metallica.
5. Controllare la distance degli elettrodi (vedere Fig. 21) con uno spessimetro (non compreso nell'oggetto della fornitura). La distance dovrebbe essere di 0,7 - 0,8 mm. Se necessario, correggere la distancePEGANDI I'elettrado di massa.
6. Avvitare la candela manualmente, al fine di evitare danni alla fillettatura.
7. Dopo aver avvitato manualmente una nuova candela, si dovrebbe stringerla di altri 180^ con la chiave per candele in do-tazione, in modo che sua assicurato il corretto posizionamento

Se si riutilizza una candela usata, dopo l'insertimento è sufficiente un giro supplémentare di 45^ - 90^ .

7.5. Manutenzione della batteria

Caricare e controllare la batteria, di norma quando è smontata.

Rimuovere il cavo di collegamento e isolare con cura i contatti per evitare un cortocircuito.

Qualora il generatore non venga azionato per un lasso di tempo prolongato, rimuovere la batteria e conservarla in unippo sicuro e asciutto. Caricare la batteria ad intervalli regolari per mantenerne il corretto funzionamento.

8. Trasporto e stoccaggio

Avvertimento! Durante il trasporto del genereatore, portare l'interruttore di avviamento su "OFF" ("0"). Tenere sempre il genereatore in orizzontale, per evitare fuoriuscite di carburante. Il carburante evaporato o fuoriuscito più infiammarsi.

L'angolo di inclinazione del dispositorio non dovrebbe superare in alcun caso i 15^

Preparazione per una messa fuori servizio a lungo termine / stoccaggio del dispositivo:

1. Assicurarsi che l'area di stoccaggio sia priva di umidità in effesso e polvere.
2. Scaricare il carburante:

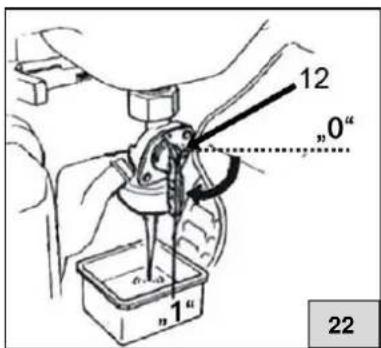

Ruotare il rubinetto del carburante su "OFF" ("0") Fig.22, no.12. Staccare il flessibile del carburante dal relativo rubinetto. Portare il rubinetto del carburante su "ON" ("1") e riempire con carburante using an imbuto in un contentatore adatto. Dopo che il serbatoio si è svuotato completeness, spingere il flessible del carburante di nuovo allo scarico del rubinetto del carburante.

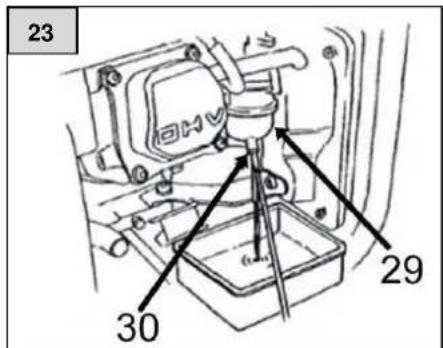

• Svitare il tappo di scarico (Fig. 23, N°30) del gassificatore e scaricare il carburante residuo dal gassificatore stesso (Fig. 23, N°29) all'interno di un apposto contentatore.

Se non è più possibile usare il carburante a causa di presenza di sporco, smaltirlo nel rispetto dell'ambiente.

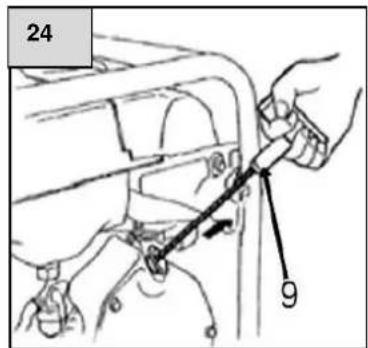

1. Svitare la candela e versare circa 20ml di olio motore attraverso il foro della candela. Tirare con cautela sulsystema di avviamento a strappo (Fig. 24, N29) fino a quando non si avverte una resistenza. A questo punto si solleva il pistone nel telaio della corsa di compressione e si chiudono le valvole di ingresso e uscita e viene distribuito dell'olio nel motore. Uno stoccaggio del motore in questa posizione evita corrosione all'interno del dispositivo.

Nota:

Durante lo stoccaggio, la batteria dovrebbe essere scollegata e ricaricata e intervalli regolari.

Durante il trasporto e lo stoccaggio, la batteria di avviamento dovrebbe essere scollegata. Durante lo stoccaggio / periodo invernale, la batteria dovrebbe essere ricaricata regolarmente.

9. Ricerca errori

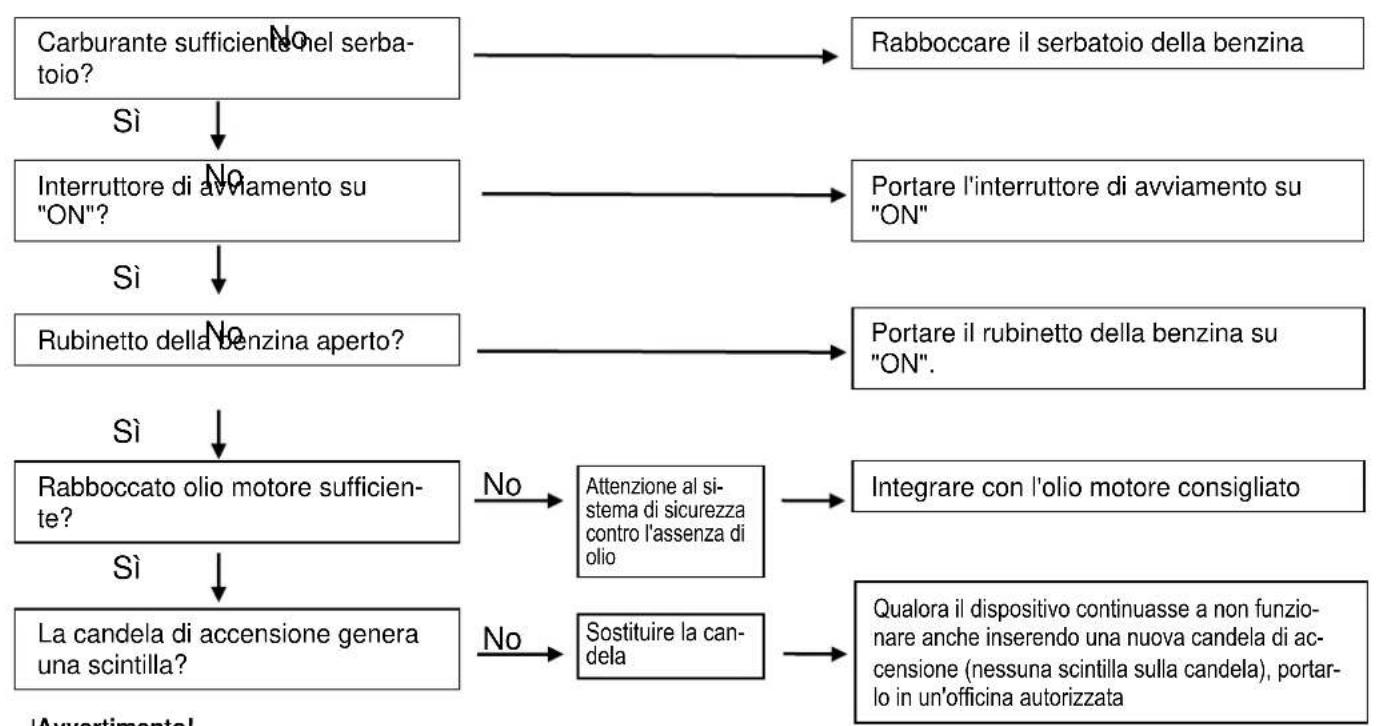

Il motore non si avvia:

|Aventimento!

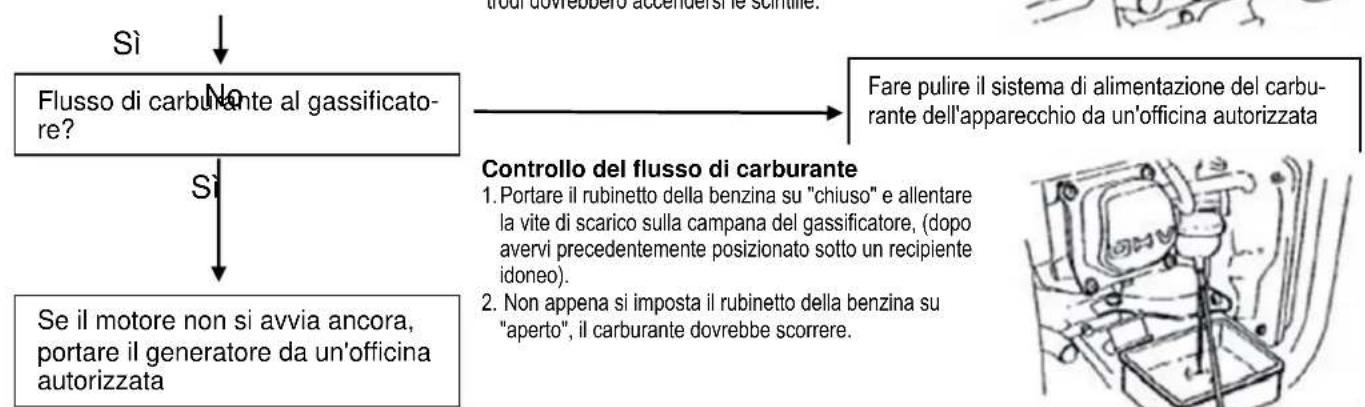

Accertarsi che nell'area della candela non siano presenti fuoriuscite di carburante. Il carburante fuoriuscito vuoi infiammarsi. Utilizzato, per il posizionamento della candela, una pinza isolata o almeno dei quanti, per proteggersi da scariche elettriche.

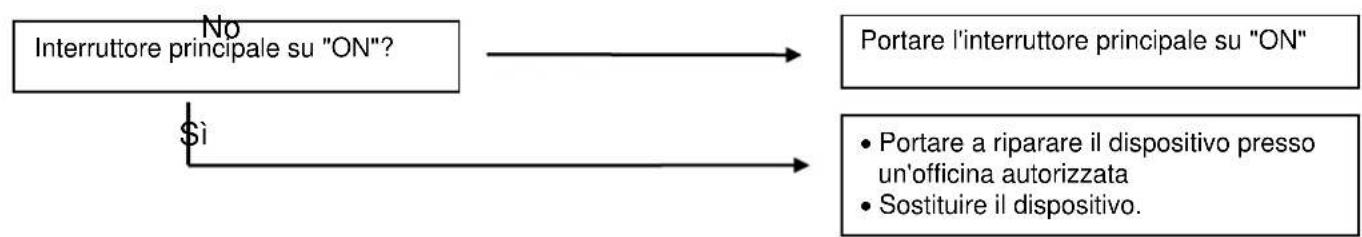

Corrente sui collegamenti assente:

10. Garanzia

Questo macchinario è stato realizzato e controllato con i metodi più moderni. Il venditore garantisce materiali perfetti e rifiniture senza difetti secondo le disposizioni di legge dei Paesi in cui il macchinario è stato acquistato. Il periodo di garanzia inizia con la data d'acquisto alle seguenti condizioni:

Entro il periodo di garanzia agli difetto da ricondursi ad imperfezioni di materiali o di produzione viene eliminato Gratisamente. Si prega di comunicare i reclami al momento dell'accertoamento.

Il diritto di garanzia si annulla al momento di interventi sul macchinario da parte del cliente o di terzi. Danni causati da un uso scorretto, da un posizionamento o custodia inadatti, da attacchi o installazioni impropri, da interventi violenti o da altri fattori influenti esterni non sono coperti dalle nostre prestazioni di garanzia.

Parti soggetti ad usura come per esempio girante e premistoppa rotativo non sono coperti da garanzia.

Tutti i parti vengono prodotti con grande cura utilizzando materiali di alta qualità e sono concepiiti per una lunga durata nel tempo. L'usura dipende comunique dal modo e intensità di utilizzo e dalla frequenza di manutenzione. L'osservanza delleindicazioni di installmente e manutenzione di queste struzioni d'uso contribuiscono considerevolmente ad una lunga durata nel tempo delle parti soggette ad usura.

Ci riserviamo, in caso di reclami, di riparare o sostuire i parti o di sostuire il macchinario. I componenti sostituiti divertano di notre proprietà'.

I diritti di risarcimento di danni sono esclude finche 'questi non sono da attribuire ad intenzioni o evidente negligenza del produttore.

Ulteriori ricorsi di garanzia non vengono contemplati. Il diritto di garanzia é da dimostrare presentando la ricevuta di acquisito. Questa conferma di garanzia è valida nel paese di acquisito del macchinario.

Indicazioni particolari:

1. Se il macchinario non dovesse più funzionare bene, controllare per prima casa se la causa é da attribuire ad un uso scorretto e non ad un difetto del macchinario.

2. In caso che il macchinario difettoso debba essere portato o spedito in riparazione allegare quanto segue:

3. ricevuta di acquisto

4. descrizione del guasto riscontrato (una descrizione il più precisa possibile facilita una velocce riparazione).

5. Prima di portare o spedire il macchinario in riparazione, si prega di smontare i componenti aggiunti che non appartagendo alla situazione originale dello stesso. Non si risponde di eventuale mancata restituzione di tali parti al momento della riconsegnā del macchinario.

11. Ordinazione di pezzi di ricambio

L'ordinazione di pezzi di ricambio più essere effettuato tramite e-mail o fax. É possibile utilizzare l'indirizzo e-mail [e-mail] o il numero di fax +49 7263 / 91 25 85.

12. Assistenza

In caso di ricorso di garanzia o di guasti, si prega di rivolgersi al rivenditore.

Si prega di notare che, in caso di un'eventuale restituzione o di un reclamo sul proprio dispositivo, come da direttiva ADR 598 e assolutamente prima dell'invio, è necessario chiudere le aperture laterali di sfiato della batteria con nastro adesivo (vedere condizioni alla segna) e scollegare il cavo di collegamento del polo negativo. Assicurarsi che il polo positivo siesso correttamente in sicurezza con una relativa copertura.

Se avete commande devono costruire / installare sul dispositivo: Siamo qui per voi!

Servizio di riparazione

Servizio Email: [e-mail]

Tel.: 07263 / 91 25 0

Le istruzioni per l'uso attuali possono essere richieste, se necessario, in fornato PDF, inviando un'e-mail a:

Smaltimento e riciclaggio dell'imballaggio

Il presente dispositivo è imballato in modo da evitare danni di trasporto. L'imballaggio è realizzato con una materia prima e può essere riutilizzato o riciclato.

Legge sulla nuova regolamentozza della responsabilità del prodotto per la gestione dei rifiuti in relazione a batterie e accumulatori

Nella maggior parte dei dispositivi elettronici, le batterie sono comprese nella fornitura. Per quanto riguarda la vendita di queste batterie, nei, in qualità di rivenditori, siamo temi, come da normative sulle batterie, a informare i clienti di quando segue:

Si prega di smaltire le batterie usate come prescritto dal legislatore - lo smaltimento all'interno dei rifiuti domestici è, secondo la normativa sulle batterie, espresamente vietato -portarle presso un punto di raccolta comunale e farle trattare Gratisamente sulippo, in modo che sia possibile riciclare in modo mirato materie prime ed eventuali sostanze nocive. Le batterie che forniamo o abbiamo fornitio in dotazione possono essere restituite Gratisamente dopo l'uso presso di nei all'indirizzo sopra citato o rispedite per posta opportunamente affrancate. Questo vale per le normali quantità smaltite normalmente dagli utenti finali.

Quest'obbligo è sottolineato dal simbolo del bidone barrato stampato su tutti gli imballaggi delle batterie. Inoltre li sono reperibili ancche i simboli delle sostanze

Cadmio (Cd), Piombo (Pb) o Mercurio (Hg), qualora tali sostanze siano contenate in concentrazioni superiori ai valori limite.

Solo per i paesi CE

Non gettare gli appearecchi elettrici tra i rifiuti domestici!

Conformmente alla Direttiva Europea 2012/19/EU (sui rifiuti di apparecchiature elettriche ed elettroniche) e all'attuazione del recepimento delle stessa nel diritto nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e reimpiegati in modo ecologicamente corretto. Per ulteriori informazioni rivolgersi all'azienda di smaltimento locale.

Estimados clients,
