MANUALE UTENTE CPG 4000 INV CrossTools

Istruzioni per l'uso – Generatori elettrici

E

Dichiarazione di conformità CE La ditta T.I.P. GmbH Technische Industrie Produkte sita in Siemensstr. 17, D-74915 a Waibstadt, dichiara sotto la propria responsabilità, che i prodotti sotto indicati sono costruiti in conformità con le direttive EU in vigore e loro successive modifiche: 2006/42/EC, 2014/35/EU, 2014/30/EU, 2011/65/EU, 2000/14/EC

HR EU- izjava o sukladnosti Mi, firma T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, izjavljujemo pod vlastitom odgovornosti, da niže naznačeni proizvodi ispunjavaju u daljnjem naznačene EU smjernice - i sve slijedeće izmjene: 2006/42/EC, 2014/35/EU, 2014/30/EU, 2011/65/EU, 2000/14/EC

Complimenti per l'acquisto del Suo nuovo prodotto CROSS TOOLS!

Per approfittare di tutti i vantaggi tecnici, si prega di leggere attentamente le istruzioni d'uso.

Vi auguriamo buon divertimento con il vostro nuovo apparecchio.

IMPORTANTE!

Quando si utilizzano attrezzature, devono essere osservate le precauzioni di sicurezza per evitare lesioni e danni. Leggere questo manuale con la dovuta attenzione. Tenere questo luogo sicuro, in modo che le informazioni siano sempre disponibili.

In caso di dare l'apparecchio ad altre persone, dare loro queste istruzioni Istruzioni per l'uso / Secure-sicurezza come bene. T.I.P. Technische Industrie Produkte GmbH non si assume alcuna responsabilità per incidenti o danni causati dalla mancata osservanza di queste istruzioni e le istruzioni di sicurezza in esso contenute.

Indice

1. Norme di sicurezza.... 1
2. Contenuto della confezione 5
3. Descrizione del dispositivo 6
4. Dati tecnici....6
5. Assistenza....7

1. Norme di sicurezza

Si prega di leggere attentamente le presenti istruzioni per l'uso e prendere confidenza con gli elementi di comando e l'utilizzo regolare di questo prodotto.

Non ci assumiamo alcuna responsabilità per danni derivanti dall'inosservanza

delle istruzioni e delle prescrizioni contenute nelle presenti istruzioni per l'uso. I danni conseguenti ad un mancato rispetto delle istruzioni e delle prescrizioni contenute in queste istruzioni per l'uso non sono coperti dal diritto alla garanzia.

Conservare correttamente le presenti istruzioni per l'uso e allegarle al momento del trasferimento della macchina.

I bambini e coloro che non hanno dimestichezza con queste istruzioni per l'uso non devono utilizzare il dispositivo. Occorre controllare che i bambini non giochi con il dispositivo. In diversi paesi le norme in vigore possono limitare l'età dell'utilizzatore e devono essere rispettate categoricamente.

Le persone con facoltà fisiche, psichiche o mentali limitate non devono utilizzare il dispositivo, a meno che non siano sorvegliate da persone responsabili della loro sicurezza o non abbiano ricevuto istruzioni relative all'utilizzo del dispositivo.

Conservare le indicazioni di sicurezza e le istruzioni per uso futuro.

Fare attenzione al significato del seguenti pittogramm

1.1. Etichette di pericolo e avvertimento

Prestare attenzione nel trattamento di dispositivi elettrici.

Attenzione: tensione elettrica

Leggere assolutamente le istruzioni per l'uso prima della messa in funzione.

Indossare una prote- zione per l'udito.

Non utilizzare il dispositivo nei pressi di fiamme libere.

Proteggere il dispositivo da pioggia e umidità.

Non usare il dispositivo in ambienti chiusi.

Non collegare direttamente alla rete domestica.

Durante il funzionamento il generatore deve sempre essere messo a terra.

Mantenersi a una distanza sufficiente.

Non inalare i gas esausti.

Attenzione superfici calde

CAUTELA! Pericolo di ustioni dovute a scarico caldo

Livello di potenza acustica garantito in dB(A)

Gli allacciamenti a corrente alternata dispongono di una frequenza di 50 Hz.

Posizione del rubinetto del carburante orizzontale: chiuso (OFF). Posizione del rubinetto del carburante verticale: aperto (ON).

Funzione di avviamento a freddo: Tirare la leva In caso di motore caldo: Spingere la leva

Qui si trova l'apertura di riempimento dell'olio. Riempire fino al livello rappresentato.

Su questa targhetta identificativa sono presenti il numero di serie, il codice articolo e l'anno di costruzione. Si prega di annotarsi i dati riportati su questa targhetta, in modo che siano disponibili anche in caso di smarrimento o danni. Tali dati sono necessari per ordinare pezzi di ricambio o per fare domande successive relative alle informazioni di assistenza.

Potenza del motore a combustione: 3,6 kW

Il dispositivo dispone di un comando elettronico

Pnenn 3000 W

Potenza continua del ge- neratore di corrente: 3,0 kW

I_nenn 8,3 A

Inenn 13 A

IP 23M

Corrente nominale del ge- neratore: 13 A 230V/AC 8,3 A 12V/DC

Tipo di protezione del dispositivo: IP23M

Il dispositivo dispone di prese Schuko con una tensione di 230 V e una frequenza di 50 Hz. Il dispositivo dispone di una presa per cavo con morsetti da 12V

I dispositivi danneggiati e/o quelli elettrici o elettronici da smaltire devono essere consegnati presso appositi centri di riciclaggio.

1.2. Sicurezza sul posto di lavoro

1. Tenere pulita e correttamente illuminata la propria area di lavoro. Disordine o aree di lavoro non sufficientemente illuminate possono provocare incidenti.
2. Non lavorare con il dispositivo a motore in aree a rischio di esplosione, nelle quali si trovano fluidi, gas o polveri infiammabili. I dispositivi a motore generano scintille che possono infiammare la polvere o i vapori.
3. Tenere i bambini e le altre persone distanti durante l'utilizzo del dispositivo. In caso contrario, si potrebbe perdere il controllo dello strumento.

1.3. Sicurezza delle persone

1. Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un dispositivo a motore.
2. Non utilizzare il dispositivo a motore quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione nell'uso del dispositivo a motore può causare serie lesioni.
3. Evitare una messa in funzione accidentale. Assicurarsi che il dispositivo a motore sia disattivato prima di sollevarlo o trasportarlo.
4. Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere il dispositivo a motore. Un utensile o una chiave che si trovano all'interno di una parte del dispositivo in movimento possono provocare delle lesioni.
5. Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli, capi d'abbigliamento e guanti lontani dalla parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

1.4. Sicurezza nell'uso di motori a combustione

1. NON azionare MAI la macchina in spazi interno o ambienti chiusi, a meno che non sia garantito il convogliamento all'esterno dei gas di scarico. Il monossido di carbonio contenuto nei gas di scarico del motore è tossico e può portare alla perdita di coscienza e alla morte.
2. Non fumare o lavorare nelle immediate vicinanze della macchina.

3. Controllare regolarmente le linee del carburante e il serbatoio alla ricerca di difetti di tenuta e incrinazioni.

4. Non fare rifornimento quando la macchina è collegata o ancora calda.

Non fare rifornimento nei pressi di scintille, fiamme libere o persone che fumano – Pericolo di esplosione!

1. Non fare mai rifornimento di un motore a benzina o diesel in aree non sufficientemente ventilate. I vapori del carburante sono facilmente infiammabili e tossici.
2. Non riempire troppo il serbatoio ed evitare che si versi carburante durante il processo di rifornimento. Se si è versato del carburante, assicurarsi che sia completamente asciutto prima di avviare il motore.
3. Accertarsi che il coperchio del serbatoio sia correttamente e saldamente chiuso dopo il rifornimento.
4. Conservare il carburante solo in appositi contenitori consentiti.
5. La benzina è altamente infiammabile e in determinate circostanze anche esplosiva.
6. Alcuni componenti del motore a combustione si scaldano molto e possono causare ustioni.
7. Stare sempre attenti e attenersi alle indicazioni di avvertimento sul dispositivo.

1.5. Sicurezza in fase di manutenzione

Manutenzione regolare e cura precisa riducono il pericolo di possibili anomalie di funzionamento e contribuiscono ad allungare la durata di vita del proprio dispositivo.

1. Assicurarsi che le riparazioni su motore e macchina siano realizzate da personale competente.
2. .Accertarsi che l'interruttore del motore sia su "OFF" e che il cavo della candela sia scollegato o eseguire qualche tipo di regolazione o eseguire qualche tipo di regolazione.
3. Tenere sempre pulita la macchina e assicurarsi che le etichette siano leggibili. Esse contengono indicazioni di comando importanti e avvertimento su eventuali pericoli. Sostituire le etichette assenti e difficili da leggere.
4. Non utilizzare benzina o soluzioni infiammabili per la pulizia della macchina. I vapori di carburante e solventi possono esplodere.
5. Conservare sempre la macchina in condizioni regolari. Essa deve essere conservata in un luogo asciutto e pulito, fuori dalla portata dei bambini.
6. Pericolo di morte! Per evitare una scarica elettrica, il dispositivo è messo il sicurezza mediante un interruttore di potenza, appositamente concepito per tale dispositivo. Quando si sostituisce questo interruttore, occorre utilizzare un interrutto-re identico per prevenire scosse elettriche.

1.6. Utilizzo conforme alla destinazione d'uso del CPG 4000 INV

Il generatore è concepito per l'azionamento di utenze elettriche tradizionali, come ad es. ghirlande luminose, utensili elettrici manuali (trapani, seghe elettriche a catena, compressori laptop, cellulari, ecc.. Assicurarsi che il generatore sia messo a terra (vedere capitolo 5.6)).

I dispositivi elettronici, come ad es. computer, TV etc. non devono essere azionati con un generatore.

Richiedere informazioni, in caso di dubbi, al produttore del proprio dispositivo.

Per il collegamento ad impianti stazionari, come quelli di riscaldamento, alimentazione domestica e climatizzazione, oppure per l'alimentazione elettrica di camper, occorre consultare prima un elettricista specializzato. Il collegamento all'alimentazione in reti esistenti può essere svolto solo da personale specializzato e solo previo consenso dell'ente erogatore di energia. Il punto critico di

un'utenza induttiva è rappresentato dalla potenza assorbita all'accensione. La potenza assorbita può arrivare a 3 volte la potenza nominale, il che deve essere assolutamente considerato.

Non ci assumiamo alcuna responsabilità per danni che derivino dalla mancata osservanza delle presenti istruzioni. Le istruzioni per l'uso devono essere attentamente e in modo completo prima di utilizzare il dispositivo per la prima volta. Se dovessero sorgere dubbi in merito all'allacciamento e al comando del dispositivo, rivolgersi a T.I.P. Technische Industrie Produkte GmbH. Si prega di notare che i nostri apparecchi non sono stati costruiti per uso commerciale, artigianale o industriale. Non ci assumiamo dunque alcuna responsabilità se l'apparecchio viene usato in imprese commerciali, artigianali o industriali o per attività equivalenti.

1.7. Rischi e possibilità di prevenirli

Rischio	Descrizione	Misura preventiva
Contatto elettrico diretto	Il contatto elettrico diretto con mani bagnate può causare sca-riche elettriche.	Evitare il contatto con le mani umi-de e fare attenzione alla relativa messa a terra.
Ustioni	Il contatto con lo scarico può causare ustioni.	Lasciare raffreddare i dispositivi subito dopo il funzionamento.
Danni all'udito	Una permanenza prolungata nelle immediate vicinanze del generatore in funzione può cau-sare danni all'udito.	Occorre indossare sempre otopro-tettori.
Contatto, inalazione	L'inalazione di gas di scarico può essere mortale!	Non azionare mai in ambienti chiu-si.
Incendio o esplosione	Il carburante nel dispositivo può infiammarsi.	Non azionare mai in ambienti a ri-schio incendio. Non eseguire il ri-fornimento con motore in funzione. Non fumare.
Pericolo per l'ambiente	La fuoriuscita di olio e carburan-te può danneggiare l'ambiente.	Evitare la fuoriuscita di tali sostan-ze e utilizzare all'atto della manu-tenzione contenitori di raccolta.
Rottura durante il fun-zionamento	Se si aziona il dispositivo su un fondo inclinato, non è più garan-tita la lubrificazione e il dispositi-vo può subire dei danni.	Azionare di base su un fondo pia-no.

2. Contenuto della confezione

Nell'imballaggio dovrebbero essere presenti i seguenti componenti. Assicurarsi che tutti i componenti siano completi.

Istruzioni per l'uso

Unità generatore

Cavo con morsetti da 12 V

Chiave candele di accensione, Cacciavite combinato

Tappo di riempimento olio & Caraffa per rabbocco olio

In base alla destinazione d'uso, possono essere necessari altri accessori.

Nota: Conservare l'imballo, se possibile, fino alla scadenza del periodo di garanzia.

Smaltire il materiale dell'imballaggio nel rispetto dell'ambiente.

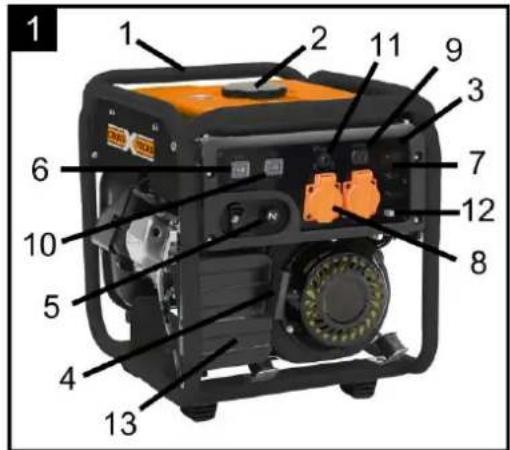

3. Descrizione del dispositivo

1. Maniglia da trasporto
2. Coperchio serbatoio
3. Pannello
4. Sistema di avviamento a strappo
5. Starter (da tirare)
6. Interruttore start/stop
7. Display a LED
8. Blocchetto dell'accensione
9. Presa cavo con morsetti da 12 V
10. Interruttore ECO
11. Interruttore di sicurezza
12. Collegamento di messa a terra
13. Filtro dell'aria

1 2 11 9 3 7 12 8 6 10 5 4 13

4. Dati tecnici

Modello	CPG 4000 INV
Grado di protezione	IP23M
Potenza continua P_nom	3,0 kW
Potenza max. P_max	3,5 kW
Tensione nominale U_nom	230 V-AC
Corrente nominale I_nom	13 A
Frequenza F_nenn	50 Hz
Tensione nominale U_nom	12 V-DC
Corrente nominale	8,3 A
Collegamenti disponibili	1*12V / 2*230V
Motore di azionamento	XG-170F
Numero di autorizzazione motore	e9*2016/1628*2016/1628SRA1/P*1246*00 (V)
Cilindrata	207 cm ^3
Potenza max.	3,6 kW / 4,6 PS
Tipo di carburante	Benzina, almeno 90 Ottana
Fattore di potenza φ	1 cos φ
Classe di potenza	G1
Massima temperatura ambiente	40°C
Altezza di installazione max.	1000 üNN m
Candela di accensione, tipo	F7RTC
Quantità di olio	0,5 l
Specifiche dell'olio consigliato	SAE 15 W 40
Capacità serbatoio	8,5 l
Dimensioni (L x P x H)	48 x 40 x 45 cm
Peso (netto)	~ 30 kg
Numero articolo	68041

Informazioni sulle emissioni acustiche

Valori di misura rilevati come da EN 3744:

Livello di potenza acustica misurato LWA: 95 dB(A),

Livello di potenza acustica garantito LWA: 96 dB(A)

I valori indicati rappresentano il livello di emissioni e non sono necessariamente livello operativi di sicurezza. Benché esista una correlazione fra i livelli di emissione e di nocività, non è possibile dedurre in modo affidabile se siano necessarie o meno ulteriori misure cautelative. Fra i fattori che influiscono sul livello di nocività reale sono incluse le caratteristiche del locale di lavoro, altre sorgenti sonore, ecc. quali ad esempio la quantità di altre macchine e processi contigui e la durata di esposizione dell'operatore al rumore. Allo stesso modo il livello di nocività delle emissioni ammesso può variare da paese a paese. Tuttavia queste informazioni permettono al gestione della macchina di eseguire una valutazione migliore dei rischi e dei potenziali pericoli.

6. Assistenza

In caso di ricorso di garanzia o di guasti, si prega di rivolgersi al rivenditore.

Se avete domande devono costruire / installare sul dispositivo: Siamo qui per voi! Le istruzioni per l'uso attuali possono essere richieste, se necessario, in formato PDF, inviando un'e-mail a: crosstools.de.

Solo per i paesi CE

Non gettare gli apparecchi elettrici tra i rifiuti domestici!

Conformemente alla Direttiva Europea 2012/19/EU (sui rifiuti di apparecchiature elettriche ed elettroniche) e all'attuazione del recepimento delle stessa nel diritto nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e reimpiegati in modo ecologicamente corretto. Per ulteriori informazioni rivolgersi all'azienda di smaltimento locale.
