HASZNÁLATI ÚTMUTATÓ NZ64B5067YY SAMSUNG

Az útmutató használata 3

A felhasználói útmutatóban az alábbi szimbólumokat használjuk: 3

Modell neve és sorozatszáma 3

Biztonsági előírások 3

A csomagolóanyag ártalmatlanítása 7

A használt készülék megfelelő ártalmatlanítása 7

A termék hulladékba helyezésének módszere

(WEEE - Elektromos és elektronikus berendezések hulladékai) 7

A főzőlap beépítése 8

Biztonsági előírások a szerelő számára 8

Szükséges eszközök 8

Csatlakoztatás az elektromos hálózathoz 8

Felszerelés a munkalapra 9

Alkatrészek 11

Tudnivalók az első használat előtt 11

Fözöfelületek 11

Kezelőpanel 12

Indukciós fütés 12

Biztonsági kikapcsolás 13

Maradékhöjelző 13

A hömérséklet érzékelése 13

Főzőedény 14

Az érintögombok használata 17

Müködés közben hallható hangok 17

Első tisztítás 17

Müködtetés 17

A készülék bekapcsolása 17

A készülék kikapcsolása 17

A főzőfelület és a teljesítményszint kiválasztása 18

Max. teljesítménynövelés 19

A Flex zóna használata 19

Idözítő 19

Szünet/Folytatás 20

Gyermekzár 20

Maximális teljesítménykorlát 21

Hang be-/kikapcsolása 21

Smart Connect 22

Páraelszívó vezérlése 22

A készülék karbantartása 23

Fözölap 23

Enyhe szennyeződések 23

Makacs szennyeződések 23

Különösen makacs szennyeződés 24

A főzőlap kerete (nem tartozék, külön vásárolható meg) 24

A készülék meghibásodásának megelőzése 24

Hibakeresés és javítás 25

Hibakeresés 25

Szerviz 27

Az útmutató használata

Kérjük, hogy a készülék használatbavétele előtt szánjon rá néhány percet, és tanulmányozza át ezt az útmutatót, különös tekintettel a következő fejezetben található biztonsági előírásokra. Órizze meg az útmutatót, hogy a későbbiekben referenciaként használhassa.

Ha a készüléket átadja másnak, feltétlenul mellékelje hozzá az útmutatót is az új tulajdonos számára.

A felhasználói útmutatóban az alábbi szimbólumokat használjuk:

FIGYELEM!

Olyan veszély vagy nem biztonságos üzemeltetés, amely súlyos személyi sérülést vagy halált okozhat.

⚠ VIGYÁZAT!

Olyan veszély vagy nem biztonságos üzemeltetés, amely kisebb személyi sérülést vagy anyagi kárt okozhat.

VIGYÁZAT!

A főzőlap használata közben előforduló tűz- és robbanásveszély, áramütés vagy személyi sérülés elkerülése érdekében tartsa be ezeket a biztonsági előírásokat.

MEGJEGYZÉS

Hasznos tippek, javaslatok vagy információk, amelyek segítséget nyújtanak a felhasználóknak a termék használatához.

Modell neve és sorozatszáma

A modell neve és sorozatszáma a főzőlap alján található.

Későbbi használat céljából írja le ezeket az adatokat, vagy csatolja a (termék telején találhaló) kiegészítő termékcímkét az aktuális oldalhoz.

Modell neve

Sorozatszám

Biztonsági előírások

A készülék biztonsági szempontból megfelel az elfogadott műszaki és biztonsági szabványoknak. A készülék gyártójaként azonban úgy gondoljuk, hogy a mi felelősségünk megismertetni Önnek az alábbi biztonsági előírásokat.

FIGYELEM!

A készüléket nem használhatja olyan személy (ide értve a gyerekeket is), aki korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkezik, illetve aki nem rendelkezik a megfelelő tapasztalattal és jártassággal, kivéve, ha a biztonságáért felelős személy felügyeletet biztosít a számára, és elmagyarázza neki a készülék használatát. Ügyeljen arra, hogy gyermekek ne játszhassanak a készülékkel.

A készüléket 8 éves vagy idősebb gyermekek, illetve korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező, továbbá megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett vagy olyan eligazítás után használhatják, amely magában foglalja a készülék biztonságos használatának módját és a lehetséges kockázatok tudatosítását. Gyermekek nem játszhatnak a készülékkel. A tisztítást és a felhasználói karbantartást gyermekek nem végezhetik felügyelet nélkül.

A leválasztásra szolgáló eszközöket a kiépített vezetékekbe kell beiktatni a kábelezési előírásokat szem előtt tartva.

Biztonsági előírások

Lehetővé kell tenni a készülék beépítés utáni leválasztását az áramforrásról. A leválasztás érdekében hozzáférhetővé kell tenni a dugaszt, vagy kapcsolót kell beiktatni a kiépített vezetékbe a kábelezési előírásokat szem előtt tartva.

Ha a tápkábel megsérül, a balesetek megelőzése érdekében csak a gyártó vagy annak szervizképviselete, illetve megfelelő szakképzettséggel rendelkező személy cserélheti ki.

A kábelek javítását nem szabad ragasztóval vagy ragasztószalaggal elvégezni, mert azok nem tekinthetők megbízható javítási módnak.

FIGYELEM! Ha a készülék felülete megrepedt, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket.

A használat során a készülék felforrósodik. Ezért ügyeljen arra, hogy ne érjen a főzőlap belsejében található fűtőelemekhez.

FIGYELEM! A hozzáférhető részek használat közben forróak lehetnek! A kisgyermekeket tartsa távol a készüléktől! Göztisztítóval nem tisztítható.

Ne helyezzen fémtárgyakat – például kést, villát, kanalat, merőkanalat – a főzőlap felületére, mert felforrósodhatnak. Használat után kapcsolja ki a főzőlapot a kapcsolójával, ne bízza a kikapcsolását az edényérzékelőre.

A készülék nem üzemeltethető külső időzítő vagy különálló távirányító rendszer segítségével.

VIGYÁZAT! A főzési folyamatot felügyelni kell. A rövid ideig tartó főzési folyamatot folyamatosan felügyelje.

A túlmelegedés elkerülése érdekében a készülék nem építhető be diszajtó mögé.

FIGYELEM! A készülék és annak hozzáférhető részei használat közben forróak lehetnek. Ezért ügyeljen arra, hogy ne érjen a fűtőelemekhez. 8 év alatti gyermekek folyamatos felügyelet nélkül ne tartózkodjanak a főzőlap közelében.

FIGYELEM! A főzőlapon felügyelet nélkül hagyott forró zsír vagy olaj veszélyes lehet, és tüzet okozhat.

SOHA ne próbálja vízzel eloltani a tűzet! Ehelyett kapcsolja ki a készüléket, és takarja le a lángokat például egy fedővel vagy egy tűzoltó takaróval.

FIGYELEM! Tüzveszély! Ne tároljon semmit a főzőfelületeken. FIGYELEM! Kizárólag a főzőlap gyártójától származó, a gyártó által a használati utasításban megfelelőnek minősített vagy a készülékhez mellékelt főzőlapvédőt használjon. A nem megfelelő védőelemek használata balesethez vezethet.

A felületek hajlamosak felmelegedni a használat során.

A készüléket 8 éves vagy idősebb gyermekek, illetve korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező, továbbá megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett vagy olyan eligazítás után használhatják, amely magában foglalja a készülék biztonságos használatának módját és a lehetséges kockázatok tudatosítását. Gyermekek nem játszhatnak a készülékkel. Tisztítást és felhasználói szintű karbantartást gyermekek nem végezhetnek, csak ha 8 évnél idősebbek, és valaki felügyeli a tevékenységüket.

A készüléket és annak vezetékeit tartsa távol a 8 évesnél fiatalabb gyermekektől.

⚠ VIGYÁZAT!

Győződjön meg arról, hogy a készülék megfelelően lett beépítve, és a földelését képzett szakember végezte.

A készülék szervizelését csak képzett szakember végezheti. A nem megfelelően képzett személy által végzett javítás személyi sérüléshez vagy a készülék komoly meghibásodásához vezethet. Ha a készülék javításra szorul, forduljon a helyi szervizközponthoz. Ha nem a fenti utasítások szerint jár el, személyi és anyagi kár keletkezhet, és hatályát vesztheti a jótállás.

A szintben beépített készülékek csak a vonatkozó előírásoknak megfelelő konyhaszekrénybe vagy munkalapba beépítve használhatóak. Ez az elektromos berendezésekre vonatkozó alapvető érintésvédelmi előírásoknak való megfelelést is biztosítja.

Ha a készülék meghibásodik, eltörik, megreped vagy hasadás keletkezik rajta, tegye a következőket:

• kapcsolja ki az összes főzőfelületet,
• áramtalanítsa a főzőlapot, és
  • forduljon a helyi szervizközponthoz.

Ha a főzőlap megreped, az áramütés veszélyének elkerülése érdekében kapcsolja ki a készüléket. Ne használja a főzőlapot, amíg az üveglapot ki nem cserélik.

Biztonsági előírások

A főzőlapon ne melegítsen alufóliát, alufóliába csomagolt termékeket vagy alumíniumedénybe csomagolt fagyasztott ételt.

Az edény alja és a főzőlap közé került folyadék gőznyomást okozhat. Emiatt az edény elemelkedhet a főzőlapról.

Mindig győződjön meg arról, hogy a főzőlap és az edény alja is száraz.

Főzéskor a főzőfelületek felforrósodnak.

A kisgyermekeket mindig tartsa távol a készüléktől.

A csomagolóanyagokat tartsa gyermekektől távol, mert a csomagolóanyagok veszélyesek lehetnek a gyermekek számára.

A készülék csak otthoni célú normál főzésre és olajban sütésre használható. A készülék nem kereskedelmi célú vagy ipari használatra készült.

Soha se használja a főzőlapot helyiségek fűtésére.

Ha a főzőlap közelében található csatlakozókhoz csatlakoztat elektromos készülékeket, legyen óvatos. Ügyeljen arra, hogy a vezetékek ne érjenek a főzőlaphoz.

A túlmelegített zsír és olaj könnyen tüzet foghat. Ha zsírban vagy olajban sült ételt, például sült krumplit készít, soha ne hagyja örizetlenül a főzőlapot.

Használat után kapcsolja ki a főzőfelületeket.

Tartsa mindig tisztán és szárazon a kezelőpaneleket.

Ne tegyen gyúlékony anyagot a főzőlapra, mert az tűzet okozhat.

A készülék használata során legyen óvatos, különben égési sérüléseket szerezhet.

Az elektromos készülékek vezetékei nem érhetnek hozzá a főzőlap forró felületéhez vagy a forró edényekhez.

Ne próbáljon ruhát szárítani a főzőlapon.

Szívritmus-szabályozót vagy aktív szívimplantátumot használó személyek tartsák a felsőtestüket legalább 30 cm távolságra a működő indukciós főzőfelületektől. Ha bármilyen kétsége merülne fel, forduljon orvosához vagy a készülék gyártójához. (Csak indukciós főzőlap esetén.)

Ne próbálja saját maga megjavítani, szétszerelni vagy átalakítani a készüléket.

Tisztítás előtt mindig kapcsolja ki a készüléket.

A főzőlap tisztításakor tartsa be a használati útmutató tisztításra és karbantartásra vonatkozó előírásait.

Tartsa távol a háziállatokat a készüléktől, mert ráléphetnek annak kezelőgombjaira, ami a készülék meghibásodásához vezethet.

A csomagolóanyag ártalmatlanítása

FIGYELEM!

A készülék csomagolása teljes mértékben újrahasznosítható anyagokból készült. A kartonból és a hungarocellből készült részek megfelelő jelöléssel vannak ellátva. A csomagolóanyagokat és a használt készülékeket a biztonsági és környezetvédelmi szempontok figyelembevételével semmisilse meg.

A használt készülék megfelelő ártalmatlanítása

FIGYELEM!

A használt készüléket az ártalmatlanítása előtt tegye működésképtelenné, hogy ne jelentsen veszélyforrást. Ehhez kérjen meg egy képzett szakembert, hogy szüntesse meg a készülék hálózati csatlakozását, és húzza ki a tápvezetéket. A készüléket tilos a háztartási hulladék közé tenni. A lomtalanítási dátumokról és a nyilvános gyűjtőhelyekról a helyi hulladékgyűjtő központ vagy az önkormányzat tud felvilágosítással szolgálni.

A termék hulladékba helyezésének módszere (WEEE – Elektromos és elektronikus berendezések hulladékai)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töitőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegilése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállitójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb kozületi hulladékkal együtt kezelni.

A Samsung környezetvédelmi kötelezettségvállalásairól és a termékspecifikus szabályozási kötelezettségekről, pl. a REACH-ről, a www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/weboldalon tájékozódhat:

A főzőlap beépítése

FIGYELEM!

Az új készülék beépítését és földelését kizárólag képzett szakember végezheti el. Kérjük, tartsa be ezt az utasítást. A jótállás nem terjed ki a helytelen beépítésből származó károsodásokra. A műszaki adatok a jelen útmutató végén találhatók.

Biztonsági előírások a szerelő számára

• A készülék beépítése során olyan eszközt kell alkalmazni, amely lehetővé teszi a készülék leválasztását az elektromos hálózatról valamennyi pólusánál. A pólusok egymástól való távolsága min. 3 mm. Erre a célra megfelelő szigetelőeszközöket, például vezetékvédő megszakítóeszközöket, biztosítékokat (a csavaros biztosítékokat el kell távolitani a foglaletból), földzáriatkioldókat és védőkapcsolókat kell alkalmazni.
• Tűzvédelmi szempontból a készülék megfelel az EN 60335-2-6 szabványnak. Ez a készüléktipus beépíthető úgy, hogy az egyik oldala egy magas szekrénnyel vagy egy fallal érintkezzen.
• A beépítés során biztosítani kell az érintésvédelmet.
• Annak a konyhai egységnek, ahová a készüléket beszerelik, meg kell felelnie a DIN 68930 szabvány stabilitási előirásainak.
• A nedvesség elleni védelem érdekében a vágásfelületeket megfelelő szigetelőanyaggal szigetelni kell.
• A csempével borított munkafelületeken teljesen ki kell tölteni fugával az illesztéseket a főzőlap körül.
• A természetes vagy mesterséges köből vagy kerámiából készült burkolatok esetében a gyors működésű rugókat megfelelő műgyantával vagy kevert ragasztóval kell a helyükön rögzíteni.
• Győződjön meg arról, hogy a munkafelület szigetelése megfelelő, és nincsenek benne hézagok. Nem szabad azonban további szilikonszigetelést felvinni, mert szervizelés esetén megnehezíti az eltávolitást.
• Az eltávolitáshoz alulról felfelé kell megnyomni a főzőlapot.
• A főzőlap alá be lehet szerelni egy lemezt.
• A fedél és a készülék előlapjának a fedél által takart része közötti szellőzőnyilást tilos letakarni.

Szükséges eszközök

Ceruza Phillips-csavarhúzó Vonalzó vagy szintező

Védőszemüveg Szablyafürész Fúró

Csatlakoztatás az elektromos hálózathoz

A készülék hálózatra kötése előtt ellenőrizze, hogy a készülék (adattáblán feltűntetett) névleges feszültsége megegyezik-e a hálózati feszültséggel. Az adattábla a főzőlap házának alsó részén található.

FIGYELEM!

Ezt megfelelően kell telepítenie egy részegységnek vagy kiképzett személynek. Mielött csatlakoztatná a vezetékeket a hálózathoz, áramtalanítsa a hálózatot. A fűtőelem feszültsége 230 V\~ (váltakozó feszültség). A készülék 220 V\~ és 240 V\~ váltakozó feszültségű hálózaton is kifogástalanul működik. A főzőlap bekötéséhez olyan eszközt kell használni, amely lehetővé teszi, hogy a készülék valamennyi pólusával lekapcsolódjon az elektromos hálózatról, és a pólusok egymástól való távolsága nyitott állapotban legalább 3 mm legyen, azaz például automatikus vezetékvédő kapcsolót, földzárlatkioldót vagy áramkör-megszakítót.

FIGYELEM!

A kábelbekötéseknek meg kell felelniük a vonatkozó előírásoknak, és a kapocspontok csavarjait erősen meg kell húzni.

FIGYELEM!

Miután a főzőlapot csatlakoztatta a hálózathoz, ellenőrizze, hogy minden főzőfelület használatra kész-c. Ehhecz helyezzen egy megfelelő edényt egymás után mindegyik főzőfeluletre, majd kapcsolja azt a legnagyobb fokozatra.

FIGYELEM!

Figyeljen oda (megfelelőség) a fali aljzat és a készülék fázis- és nullaérintkezőjére (kapcsolási rajzok), különben károsodhat a készülék. A helytelen beépítés okozta károsodásokra nem vonatkozik a jötállás.

FIGYELEM!

Ha a tápkábel megsérül, a balesetek megelőzése érdekében csak a gyártó vagy annak szervizképviselete, illetve megfelelő szakképzettséggel rendelkező személy cserélheti ki.

01 02 03 0406 05 L N

1N\~(32A)

01 220-240 V -	04 Kék
02 Fekete 05 Szürke
03 Barna 06 Zöld-sárga

01 02 03 04 LIL2N 05 06 07

2N\~ (16A): Bekötés elött különítse el a két fázisvezetéket (L1 és L2).

01 220-240 V ~	05 Kék
02 380-415 V ~	06 Szürke
03 Fekete 07 Zoid-sárga
04 Barna

0104 02 03 05 06 07 CIN1L2N2

2 x 1N\~ (16A): Bekötés előtt különítse el a vezetékeket.

01 220-240 V ~	05 Barna
02 Fekete 06 Szürke
03 Kék 07 Zöld-sárga
04 220-240 V ~

FIGYELEM!

Az áramellátás helyes bekötéséhez kövesse a kapocspontok mellett található huzalozási rajzot.

Felszerelés a munkalapra

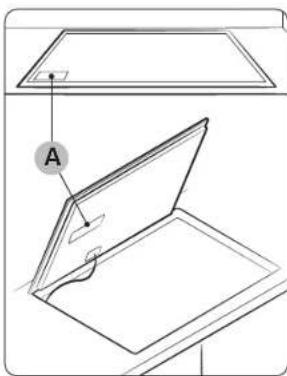

Felszerelés elött jegyezze fel a készülék sorozatszámát, amelyet a minősítő címkén talál. Erre a számra szervizelési kérések esetén lesz szükség, és a készülék beszerelése után már nem olvasható le, mert a készülék tetejnév vagy alján lévő eredeti adattáblán található.

MEGJEGYZÉS

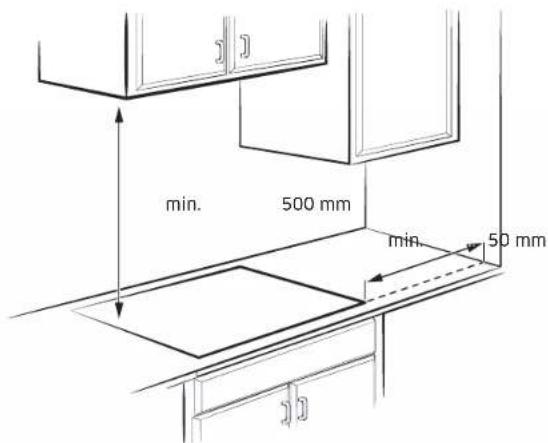

Forditson kulönös figyelmet a minimális hely- és távolságigényre.

MEGJEGYZÉS

A főzőlap alján egy ventilátor található. Ha a főzőlap alatt egy fiók található, ne használja apró tárgyak vagy papir tárolására, mert ha a ventilátor beszippantja őket. kárt tehetnek a ventilátorban, vagy zavarhatják a hűtést.

A főzőlap beépítése

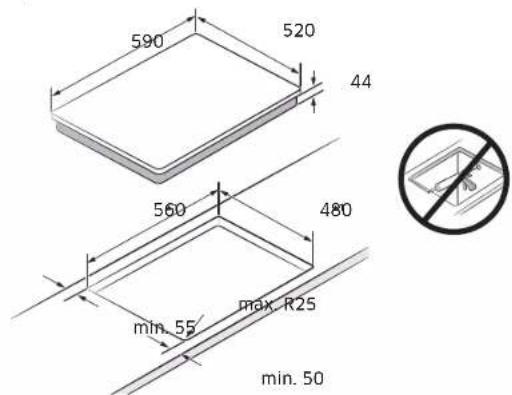

Normál beépítési mód

590 520 44 560 480 min. 55 max. R25 min. 50

Mértékegység: I

Szintben beépített típus (csak az NZ6*****FK típus építhető így be)

max. R25 max. R7 6,5 °C 90° 594 560 max. R7 524 480 max. R25 min. 55 min. 50 Table Hob Használat előtt távolítsa el kessel a szilikont.

※ Használat előtt távolítsa el késsel a szilikont.

Indukciós főzőlap Rugós tartókonzol

Tudnivalók az első használat előtt

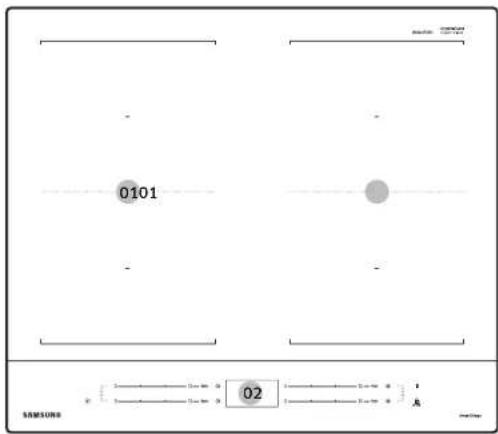

Főzőfelületek

NZ64B5067Y*

0101 02

01 Indukciós főzőfelület
02 Kezelöpanel

Tudnivalók az első használat előtt

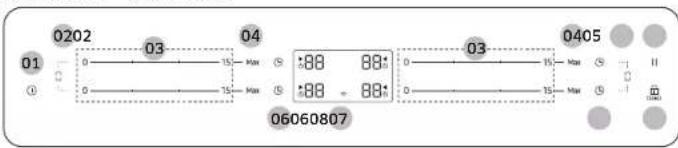

Kezelöpanel

Kezelöpanel - NZ64B5067Y*

0202 03 04 01 0 0 Max S :88 88: S :88 - 88: 03 0405 06060807

01 Kí/Be A főzőlap bekapcsolására és kikapcsolására szolgál.
02 [IMAGE] 'Flex zóna A Flex zóna kíválasztására szolgál.
03 Vezérlősáv	Hőmérséklet-beállítás megadására és az idő növelésére vagy csökkentésére használható.
04 Max Max. teljesít- ménynövelés	A funkció bekapcsolására szolgál.
05 || Szünet	Alacsony fogyasztású beállításra kapcsolhatja az összes főzőfelületet.
06 [IMAGE] Időzítő	Az időzítő be- és kikapcsolására, valamint beállítására használható.
07 Kijelző	To show for heat settings, residual heat, and Wi-Fi connection.
08 [IMAGE] Zárolás	Nyomja meg 3 másodpercig a kezelőpanel zárolásához vagy zárolásának feloldásához.(Cyermekzár)

Indukciós fütés

A. Indukciós tekercs
B. Indukált áram
c. Elektromos áramkörök

• Az indukciós főzés alapelve: Ha edényt helyez a főzőfeluletre, és bekapcsolja azt, az indukciós főzőlap elektromos áramkörei „indukált áramot” fejlesztenek az edény alján, ami azonnal növeli az edény hőmérsékletét.
• Gyorsabb főzés és sütés: Mivel nem az uveg, hanem közvetlenül az edény melegszik, az egyéb rendszerekhez képest magasabb a hatékonyság, mert nincs hőveszteség. Az elnyelt energia legnagyobb része hővé alakul át.

Biztonsági kikapcsolás

Ha a főzőfelületek valamelyikét elfelejtkik kikapcsolni, vagy a teljesítményszintet hosszabb idcig nem módosítják, az adott főzőfelület automatikusan kikapcsol. A főzőfelületek a következő időtartamokat követően automatikusan kikapcsolnak.

Teljesítményszint Kikapcsolás
1-3 6 óra után
4-6 5 óra után
7-9 4 óra után
10-15 1,5 óra után

MEGJEGYZÉS

Ha a főzőlap rendellenes üzemeltetés miatt túlmelegszik, megjelenik a C Iikon. A főzőlap pedig kikapcsol.

MEGJEGYZÉS

Ha az edény nem megfelelő vagy túl kicsi, illetve nem helyezett edényt a főzőfelületre, a ű ikon jelenik meg. 1 perc elteltével a megfelelő főzőfelület kikapcsol.

MEGJEGYZÉS

Ha egy vagy több főzőfelület a megadott idő eltelte előtt kikapcsol, låsd a „Hibakeresés” című fejezelet.

A főzőfelület automatikus kikapcsolásának további okai

Ha folyadék fut ki a kezelőpanelre, az összes főzőfelület automatikusan kikapcsol.

Az automatikus kikapcsoló funkció olyankor is aktiválódik, ha nedves törlőkendőt tesz a kezelőpanelre. Ezekben az esetekben a folyadék vagy a nedves törlőkendő eltávolítása után a Ki/Be ① gomb segítségével kapcsolhatja vissza a készüléket.

Maradékhőjelző

When an individual cooking zone or the hob is turned off, the presence of residual heat is shown with an ,H (fdr "hot") in the corresponding cooking zone display. A maradékhő kijelzése a főzőfelület kikapcsolása után is mindaddig látható, amíg a főzőfelület le nem hült. A maradékhő az ételek felolvasztására vagy melegen tartására használható.

FIGYELEM!

Amíg világít a maradékhőjelző, égési sérülés következhet be.

FIGYELEM!

A tápellátás megszakítása esetén a H. Szimbólum kialszik, és a maradékhöröl a továbbiakban nem lesz elérhető információ. Ettől azonban még megégetheti magát. Ennek elkerülése érdekében mindig legyen óvatos a főzőlap közelében.

A hömérséklet érzékelése

Ha valamelyik főzőfelület hőmérséklete valamilyen okból túllépi a biztonságos szintet, a főzőfelület automatikusan alacsonyabb teljesítményszintre kapcsol. Ha már nem használja a főzőlapot, a hűtőventilátor tovább működik, amíg a főzőlap elektronikája le nem hül. Az elektronika hőmérsékletétől függően a hűtőventilátor kikapcsol.

Tudnivalók az első használat előtt

Főzőedény

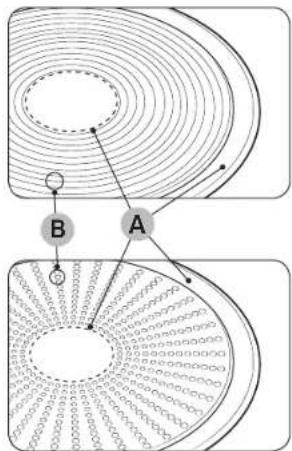

Lapos aljú edényt használjon, amely a főzőfelület egészével érintkezik. Az edény aljának egyenletességét egy vonalzó körbeforgatásával ellenőrizheti. Mindenképpen kövesse az edény használatával kapcsolatos valamennyi ajánlást.

• Az indukciós főzéshez megfelelő anyagból készült edényt használjon.
• A jobb hőeloszlás érdekében jó minőségű, nehezebb aljú edényeket használjon. Ezzel biztosíthatja a megfelelő eredményt.
• Az edény méretét az elkészítendő étel mennyiségének megfelelően válassza ki.
• Ne hagyja az edényt kiszáradni. Ez később maradandó sérülést okozhat törés, olvadás formájában, illetve megrongálhatja a kerámia főzőlapot. (Ezt a fajta kárt nem fedezi a jótállás.)
• Ne használjon szennyezett vagy vastag zsírréteggel borított edényt. Mindig olyan edényt használjon, amelyet a főzést követően egyszerű megtisztítani.

VIGYÁZAT!

• A kikapcsolásuk utan ügy tünhet, hogy már lehültek a főzőfelületek. Az edénytől átvett maradékhő miatt azonban előfordulhat, hogy az üvegfelület még meleg. Ilyenkor továbbra is fennáll az égési sérülések veszélye.
• Ne érjen közvetlenül kézzel a meleg edényhez. Mindig használjon edényfogó kesztyűt vagy fogót, hogy megvédje kezét az égési sérülésektől.
• Ne csúsztassa át az edényt a főzőlapon. Ezzel a főzőlap maradandó sérülését okozhatja.

Indukciós főzőfelületen használható edények

Az indukciós sütőfelület csak akkor kapcsolható be, ha mágneses aljú edényt helyez valamelyik főzőfelületre. Az alkalmasnak minősített alábbi edényeket használhatja.

Anyag Megfelelőség
Acél, zománcozott acél,öntöttvas	Igen
Rozsdamentes acél Igen (ha az edény alja vonzza a mágnest)
Alumínium, réz, sárgaréz,üveg, kerámia, porcelán	Nem

MEGJEGYZÉS

• A gyártó feltünteti, ha az edény használható indukciós főzéshez.
• Bizonyos edények hangokat adnak ki, amikor indukciós főzőfelületeken használják őket.
• Ezek a hangok nem a főzőlap hibáját jelzik, és semmilyen módon nem befolyásolják a működését.
• Elófordulhat, hogy egyes speciális rozsdamentesacél-edények nem alkalmasak indukciós főzéshez. Ellenőrizze, hogy az edény alja vonzza-e a mágncst.

Indukciós főzőfelületen használható edények mérete

Az indukciós főzőfelületek bizonyos mértékig automatikusan alkalmazkodnak az edény aljának méretéhez. Ugyanakkor fontos, hogy az edény alljának mágneses területe elérje az adott főzőfelületnek megfelelő minimális átmérőt. A legjobb eredmények érdekében olyan edényt használjon, amelynek ferromágneses átmérője megegyezik egy sutöfelülettel. Ha a sütöfelület nem érzékeli az edényt, próbáljon ki egy nagyobb méretű sütöfelülettel.

MEGJEGYZÉS

A főzőcdények átmérőjéről a modell főzőfelületeinek specifikációjában tájékozódhat.

Egyéb indukciós főzőedények

Egyes edények alja vékony, mágneses anyaggal van bevonva, hogy az indukciós főzéshez használható legyen. Ezek az edények gyenge mágneses tulajdonságokkal rendelkeznek, és előfordulhat, hogy nem működnek megfelelően. (Gyenge mágnesességről akkor beszélunk, ha a mágnes nem tapad megfelelően, vagy na túl kicsi az adott terület, amelyhez a mágnes tapad.)

A. Olyan terület, amelyhez nem tapad a mágnes
B. Olyan terület, amelyhez tapad a mágnes

- Bár az edényt indukciós főzőlapon való használatra tervezték, előfordulhat, hogy gyenge a melegítési teljesítmény, illetve a főzőlap időnként nem érzékeli a főzőedényt, az alján található mágneses terület méretétől és erősségétől függően.

Nagyobb méretű, kisebb ferromágneses elemmel rendelkező edények használata során kizárólag a ferromágneses elem melegszik fel. Ennek következtében előfordulhat, hogy a hő nem oszlik el egyenletesen.

Megfelelőségi teszt

Egy edény akkor alkalmas indukciós főzéshcz, ha az alja vonzza a mágnest, illetve ha a gyártó megfelelőként cimkézte fel az edényt.

• A jó minőségű edényeket az aljukról ismerheti fel. Az edény aljának a lehető legvastagabbnak és leglaposabbnak kell lennie.
• Új edények vásárlásakor fordítson kulönös figyelmet az edény aljának átmérőjére. A gyártók sokszor csak az edény felső szélének átmérőjét adják meg.
• Ne használjon olyan edényt, amelynek sérült az alja, és durva élek vagy marások vannak rajta. Ha a sérült edényt áthúzza a kerámia főzőlapon, maradandó károsodást okozhat a felületén.
• Hideg állapotban a főzőedények alja általában kissé befelé hajlik (homorú). Ne használjon olyan edényt, amelynek az alja kifelé hajlik (domború).
• Ha különleges tipusú edényt - például kuktát, párolóedényt vagy wokot - szeretne használni, kérjük, kövesse a gyártó utasításait.

Tudnivalók az első használat előtt

Megfelelő elhelyezés

Megfelelő Nem megfelelő
Lapos aljú edény egyenes oldalakkal ívelt, eldeformálódott aljú vagy oldalú edények
Az edény mérete megfelel a főzőfelülethez ajánlott legkisebb méretnek, vagy meghaladja azt.	Az edény mérete nem felel meg a főzőfelülethez ajánlott legkisebb méretnek.
Az edény teljes egészében érintkezik a főzőlap feluletével.	Az edény érintkezik a főzőlap szélével, vagy nem érintkezik teljes egészében a feluletével.
Az edény egyenletesen helyezkedik el.	Az edény a nehéz fogantyúk miatt felborul.

Energiatakarékossági tippek

Az alábbi tippeket követve energiát takaríthat meg.

• Mindig helyezzen edényt a főzőfelületre, mielött bekapcsolja az adott sutöfelületet.
• Tartsa tisztán a főzőfelületeket és az edények alját. Ellenkező esetben több energiát fog fogyasztani.
• Ha az edény rendelkezik fedővel, zárja le szorosan. Ez csökkenti az energiafogyasztást.
• A sütési idő befejezte előtt kapcsolja ki a működő sütőfelületet. A maradékhöt használva melegen tarthatja az ételt.

Főzőedény megfelelőségi tesztje

A főzőedényt tesztelve ellenőrizheti, hogy alkalmas-e a termékkel való használatra.

1. A főzőlap bekapcsolásához nyomja meg a Ki/Be ① gombot 1-2 másodpercig.
2. A gyerekzár bekapcsolásához nyomja meg a Zárolás gombot 3 másodpercig.
3. A főzőedény megfelelőségi tesztmódjának bekapcsolásához nyomja meg a jobb első időzítő gombot 3 másodpercig.
4. Helyezze az edényt a főzőfelületek egyikére, majd nyomja meg és tartsa nyomva a Max. teljesítménynövelés Maxmbot 3 másodpercig.

Kijelző Leírás
0 Az edény nem megfelelő
1-7 Az edény megfelelő, de nem hatékony
8-10 Az edény megfelelő

Működtetés

Az érintögombok használata

Az érintógombok használatához érintse meg a kívánt gombot az ujja hegyével, és addig tartsa nyomva, amíg a megfelelő jelzőfények ki nem gyulladnak vagy el nem alszanak, illetve amíg a kívánt funkció be nem kapcsol.

A készülék használatakor ügyeljen arra, hogy egyszerre csak egy gombot érintsen meg. Ha az ujja túlzottan rálapul a gombra, véletlenül aktiválhat egy szomszédos gombot is.

Működés közben hallható hangok

Az alábbi hangokat hallhatja.

• Pattogás: az edény különböző anyagokból készült.
• Fütyülés: kettönél több főzőfelületet használ, és az edény különböző anyagokból készült.
• Zúgás: magas teljesítményszinteket használ.
  • Kattogás: elektromos kapcsolás.
• Sziszegés, búgás: a ventilátor működik.
  Ezek a hangok nem rendellenesek, és nem utalnak meghibásodásra.

FIGYELEM!

Ne használjon különböző méretű és anyagú edényeket.

A különböző méretű vagy anyagú edények használata zajt és rezgéseket válthat ki.

MEGJEGYZÉS

Az alacsony teljesítményszint (1-5) használata kattogó zajt okozhat.

Első tisztítás

A kerámiaüveg-felületet törölje át nedves törlökendővel és a kerámialapos főzőfelület tisztítására szolgáló folyadékkal.

FIGYELEM!

Ne használjon súrolószert vagy túl érdes szivacsot. Ezzel felsértheti a felületet.

A készülék bekapcsolása

A készülék a Ki/Be ① gombbal kapcsolható be. Nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.

MEGJEGYZÉS

Miután a Ki/Be ① gombbal bekapcsolta a készüléket, kb. 20 másodperc múlva ki kell választania a teljesítményszintet. Ha ezt nem teszi meg, a készülék biztonsági okokból kikapcsol.

A készülék kikapcsolása

A készülék teljes kikapcsolásához használja a Ki/Be ① gombot. Nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.

MEGJEGYZÉS

Egyetlen főzőfelület vagy a teljes főzőlap kikapcsolása után a maradékhő jelenlétét a megfelelő főzőfelületekhez tartozó digitális kijelzőkön megjelenő H, h betű jelzi (a „hot” (forró) szóra utalva), két fokozatban. A hömérséklet lecsökken, a H. hltűnik.

Működtetés

A főzőfelület és a teljesítményszint kiválasztása

1. A főzőfelület kiválasztásához nyomja meg a megfelelő Vezérlősáv gombot.
2. A teljesítményszint beállításához és módosításához használja a Vezérlősávot.

Vezérlősáv

0 ———— 15 — Max

MEGJEGYZÉS

Ha egynél több gombot 8 másodpercnél hosszabb ideig nyomva tart, a főzőfelület kijelzőjén azdő jelenik meg.

Adott ételek főzéséhez javasolt beállítások

Az alábbi táblázatban szereplő értékek csak tájékoztató jellegűek. A különféle főzési eljárásokhoz szükséges teljesítményszint számos tényezőtől függ, például a használt edény minőségétől, valamint a készített étel típusától és mennyiségétől.

Teljesítmény-szint	Főzési eljárás Példák a használatra
14-15	Melegítés /pirítás / sütésNagy mennyiségű folyadék melegítése,tészta főzése, hús pirítása, pörköltkészítése, hús párolása
8-11 Intenzív sütés	Hússzeletek, hátszín, rösztí, kolbász,palacsinta, gofri
7-10 Sütés	Rántott szelet, rántott borda, máj, hal.fasírozott, rántotta
5-7 Főzés	Max. 1,5 liter folyadék forralása,burgonya. zöldség főzése
2-4	Párolás / gőzőlés/ főzésKis mennyiségű zöldség párolása, rizs éstejes ételek főzése
1-2 Olvasztás Vaj, zselatin, csokoládé felolvasztása

MEGJEGYZÉS

A teljesítményszintet az adott főzőedénynek és ételnek megfelelően kell beállitani.

Max. teljesítménynövelés

A Max. teljesítménynövelés funkcióval fokozható az egyes főzőfelületekhez elérhető teljesítmény (példa: nagy mennyiségű viz felforralása).

A Max. teljesítménynövelés idejének letelte utan a főzőfelületek automatikusan visszaállnak a legmagasabb fűtési beállításra.

MEGJEGYZÉS

• Bizonyos esetekben előfordulhat, hogy a Max. teljesítménynővelés funkció automatikusan kikapcsol a főzólap belső elektromos alkatrészei védelme érdekében. Nem lehet például maximális teljesítményt elérni egyidejűleg a hátós Flex zónán és az elülső Flex zónán.
• A Max. teljesítménynövelés idejét a modell Főzőfelületek című specifikációja tartalmazza.

Teljesítményszabályzás

A főzőfelületek teljesítménye maximalizálva van.

Ha a Max. teljesítménynővelés funkció bekapcsolásával a készülék túllépi ezt a teljesítménytartományt, a teljesítményszabályzás automatikusan csökkenti a főzőfelület teljesítményszintjét.

A kijelzőn ezután a beállított teljesítményszintet a maximálisan lehetséges teljesítményszint váltja.

A Flex zóna használata

A Flex funkció a teljes 1 oldali főzőfelületet működtetheti a nagy méretű főzőcdények használatához (példa: ovális főzőcdény, kacsatál).

1. Nyomja meg a Flex zóna ☐ gombot.

2. A teljesítményszint beállításához és módosításához használja a Vezérlősávot.

MEGJEGYZÉS

• Ha működés közben megnyomja a Flex zóna gombot, a Flex zóna funkció kikapcsol.
• Ha megnyomja a Flex zóna ☐ gombot, miközben az egyes sutőfelületek különböző szinten működnek, magas szintre lesz beállítva.

Időzítő

Az időzítő biztonsági kapcsolóként való használata

Ha egy főzőfelülethez adott időtartam van beállítva, az időtartam elteltével a főzőfelület automatikusan kikapcsol. Ez a funkció több főzőfelülethez használható egyszerre.

Az időzítő beállítása

Kapcsolja be azokat a főzőfelületeket, amelyekhez alkalmazni szeretné a biztonsági kikapcsolást.

1. Nyomja meg az Időzítő ⏰ gombot.
2. Az időzítő beállításához nyomja meg ismételten az Időzítő gombot.
3. Az időzítőbeállítások törléséhez tartsa megnyomva az Időzítő gombot 3 másodpercig.

MEGJEGYZÉS

• A beállítások gyorsabb módosításához nyomja meg és tartsa nyomva bármelyik időzítő gombot, amíg a kívánt értéket el nem éri.
• Az idözító lejáratakor néhányszor sipjelet ad ki. És ezután a főzőfelület kikapcsol.

Működtetés

Szünet/Folytatás

A Szünet/Folytatás funkció egyidejűleg az összes bekapcsolt főzőterületet alacsony teljesítménybeállításra kapcsolja, majd visszaállítja az előzőleg beállított teljesítményszintre. Ezzel a funkcióval róvid időre megszakíthatja, majd folytathatja a főzési folyamatot, pl. telefonhívás esetén.

Amikor a Szünet/Folytatás funkció be van kapcsolva, a Szünet II, Zárolás and the Ki/Be gomb kivételével az összes gomb le van tiltva. A főzés folytatásához nyomja meg újból a Szünet Ilgombot.

	Kezelőpanel Kijelző
Bekapcsolás	Nyomja meg aSzűnet Igombot.	''
Kikapcsolás	Nyomja meg aSzűnet Igombot.	Vissza az előzőteljesítményszintre

Gyermekzár

A gyermekzár védelmet nyújt a főzőfelület véletlen bekapcsolása és a főzőterület aktiválása ellen. Főzés közben a kezelőpanel is - a Ki/Be①gomb kivételével (csak a kikapcsolásvezérlő) - zárolható, így megelőzheti a beállítások véletlen megváltoztalását, pl. amikor egy törlőkendővel letörli a panelt.

A gyermekzár be- és kikapcsolása

1. Nyomja meg az Zárolás gombot körülbelül 3 másodpercig. A műveletet hangjelzés igazolja vissza.
2. Nyomja meg bármelyik gombot. L megjelenése a kijelzőkön mutatja, hogy a gyermekzár be van kapcsolva.
3. A gyerekzár kikapcsolásához nyomja meg újból a Zárolás gombot 3 másodpercig. A műveletet hangjelzés igazolja vissza.

MEGJEGYZÉS

• A be- és kikapcsolástól függetlenül a gyermekzár aktiválódik.
• A gyermekzár főzés közben beállítható. Ha ki szeretné kapcsolni a sütőt, miközben a gyerekzár be van kapcsolva, nyomja meg a Ki/Be① gombot.

Maximális teljesítménykorlát

Ezzel a funkcióval állíthatja be a készülék maximális teljesítményszintjét.

1. Tartsa a készüléket kikapcsolt üzemmódban.
2. Nyomja meg a bal elülső Max. teljesítménynövelés Max gombot és a bal hátsó Időzítő gombot egyidejűleg körülbelül 3 másodpercig.
3. Nyomja meg a jobb elülsö Időzítő 📋 gombot körülbelül 3 másodpercig.
4. Nyomja meg a bal elülső Időzítő gombot körülbelül 1,5 másodpercig. A kijelzőkön megjelenik a Pes a pillanatnyi maximális teljesítmény.
5. A teljesítményt a Szünet glóbbal módosíthatja. (3000 W, 4000 W, 7400 W)
6. A beállitas megadasához nyomja meg a Ki/Be gombot.

MEGJEGYZÉS

Alacsony teljesítményű (3000 W, 4000 W) üzemmódban a teljesítményszint automatikusan módosul.

Hang be-/kikapcsolása

1. Nyomja meg a Ki/Be çombot körülbelül 1-2 másodpercig.
2. Nyomja meg a jobb elülső időzítő 📋 gombot körülbelül 2 másodpercig az áramellátás bekapcsolását követő 10 másodpercen belül.
3. A hang kikapcsol, és a kijelzön a Difenik meg.
4. A hang beállításainak módosításához ismételje meg az 1, és a 2. lépést. A hang bekapcsol, és a kijelzön a ón jelenik meg.

MEGJEGYZÉS

10 másodperccel a bekapcsolást követően nem lehet módosítani a hangbeállításokat.

Működtetés

Smart Connect

The hob has built in Wi-Fi module that you can use to sync the hob with the SmartThings app. Az okostelefon-alkalmazás segítségével Ön:

- nyomon követheti a főzőlap elemeinek működési állapotát és teljesítményszint-beállításait;

A főzőlap csatlakoztatása

A Samsung főzőlap távoli funkcióinak használata előtt párosítania kell a SmartThings alkalmazással.

1. Töltse le és nyissa meg a SmartThings alkalmazást az okoseszközén.
2. A főzőlap bekapcsolásához nyomja meg a Ki/Be ① gombot körülbelül 1-2 másodpercig.
3. A gyerekzár bekapcsolásához nyomja meg a Zárolás (used) gombot körülbelül 3 másodpercig.
4. Kövesse az alkalmazás utasításait, majd nyomja meg és tartsa nyomva a jobb elülső Max. teljesítménynövelés Max gombot 3 másodpercig.
5. A WIFI-jelzőfény villogása jelzi, hogy a kapcsolat létesítése folyamatban van. A folyamat befejeztével a jelzőfény villogás nélkül, folyamatosan világít. Sikeresen csatlakoztatta a főzőlapot.
6. Ha a Smart Connect WIFI-jelzőfénye nem kapcsol be, az alkalmazás utasításait követve csatlakoztasson újból.

MEGJEGYZÉS

• Ügyeljen arra, hogy a Smart Connect funkciót csak akkor állítsa be, amikor nem működik a főzőlap.
• További utasításokat a www.samsung.com webhelyen található webes útmutatóban talál

WIFI-kapcsolat létesítése/megszakítása

A WIFI-kapcsolat létesítéséhez/megszakításához ismételje meg a 2-4 lépéseket.

Páraelszívó vezérlése

A termék Bluetooth-eszközzel rendelkezik, amelynek segítségével a főzőlapot csatlakoztathatja a Samsung páraelszívó készülékekhez. A Bluetooth-kapcsolaton keresztül használhatja a SmartThings alkalmazás hood control (páraelszívó vezérlése) funkcióját.

A Samsung páraelszívó-vezérlésre alkalmas készülékeiről a www.samsung.com webhelyen talál több információt.

Csatlakozás páraelszívó-vezérlésre alkalmas eszközhöz

1. Kövesse a páraelszívó-vezérlésre alkalmas eszköz Bluetooth-utasításait, majd aktiválja a Bluetooth-kapcsolatot.
2. A Bluetooth-kapcsolat létrehozásához nyomja meg és tartsa nyomva egyidejűleg a jobb elülső Időzítő és a Zárolás Igombot. Amikor sikeresen létrejött a Bluetooth-kapcsolat, a belenik meg a kijelzőn.

MEGJEGYZÉS

• Ha a Smart Connect kapcsolat nem jön létre, a SmartThings alkalmazás nem használható a páraelszívó figyeléséhez és vezérléséhez.
• Smart Connect kapcsolat hiányában Bluetooth segítségével is párosíthatja és szinkronizálhatja a főzőlapot a páraelszívóval. Ehhez kövesse a fent leirt 2. és 3. lépést.

A készülék karbantartása

Főzölap

FIGYELEM!

Ügyeljen arra, hogy a forró kerámiaüveg-felület ne érintkezzen tisztítószterrel. A tisztítást követően megfelelő mennyiségű tiszta vizzel le kell mosni az összes tisztítószert, mert a felület felforrósodása utan maró hatást fejthetnek ki. Ne használjon maró hatású tisztítószereket, például grillsütő- vagy sütötisztító sprayt és durva tisztítóeszközöket, dörzsiszivacsot vagy serpenyötisztító fémszivacsot.

MEGJEGYZÉS

A kerámiaüveg-felületet minden egyes használat után, még langyosan törölje le. Igy megakadályozhatja, hogy a kiömlött étel rágjien a felületre. A vízkő, a viz- és zsírfoltok, valamint a fémedények okozta elszíneződést a kereskedelmi forgalomban kapható kerámiaüveg-tisztítóval vagy rozsdamentes acélfelületekhez készült tisztítószerrel távolíthatja el.

Enyhe szennyeződések

1. A kerámiaüveg-felületet törölje át egy nedves törlökendövel.
2. Egy tiszta törlökendövel törölje szárazra. Ügyeljen rá, hogy ne maradjon tisztítószer a feluleten.
3. Hetente egyszer törölje át alaposan az egész kerámiaüveg-főzőfelületet kereskedelmi forgalomban kapható kerámiaüveg-tisztítóval vagy rozsdamentes acélfelületekhez készült tisztítószerrel.
4. Bő vízzel tisztítsa meg a kerámiaüveg felületet, majd szöszmentes, tiszta törlőkendővel törölje szárazra.

Makacs szennyeződések

1. A felületre égett ételt és a makacs foltokat üvegkaparóval távolithatja el.
2. Az üvegkaparót helyezze kissé ferdén a kerámiaüveg felületre.
3. A kaparó pengéjével kaparja le a szennyeződést.

MEGJEGYZÉS

Az üvegkaparót és a kerámiaüveg tisztítására szolgáló tisztítószert a megfelelő szaküzletekben vásárolhatja meg.

A készülék karbantartása

Különösen makacs szennyeződés

1. A ráégett cukrot, ráolvadt műanyagot, alumíniumfóliát vagy más anyagokat üvegkaparóval távolítsa el, akkor, amikor még forró a készülék.

FIGYELEM!

Ha forró főzőfelületen használja az üvegkaparót, könnyen megégetheti magát.

1. Tisztítsa meg a főzőlapot a megszokott módon, miután lehült. Ha a főzőfelületre olvadt anyag időközben megszilárdult, a tisztitáshoz melegítse fel ismét.

MEGJEGYZÉS

Az éles szélű edények stb. által okozott karcolások vagy sötét szennyeződések nem távolíthatók el. Ezek a sérülések ugyanakkor a főzőlap működésére nincsenek hatással.

A főzőlap kerete (nem tartozék, külön vásárolható meg)

FIGYELEM!

A főzőlap keretének tisztítása során ne használjon ecetet, citromlevet vagy vízköoldót, mert matt foltok jelenhetnek meg a felületén.

1. Törölje le a keretet egy nedves törlökendövel.

2. Nedvesítse meg a rászáradt szennyeződést egy vizes törlőkendővel. Törölje szárazra.

A készülék meghibásodásának megelőzése

• Ne használja a főzőlapot tároló- vagy munkafelületként.
• Ha a főzőlapon nincs edény, vagy az edény üres, ne használja a főzőfelületet.
• A kerámiaúveg nagyon kemény, és a hőmérsékleti hatásokkal szemben ellenálló, de nem törhetetlen. Ha éles vagy kemény tárgyat ejtenek a főzőlapra, könnyen megsérülhet.
• Az edényeket ne tegye rá a főzőlap keretére. Ezzel felsértheti vagy megkarcolhatja a fényezést.
• Ügyeljen arra, hogy ne csöppenjen savas folyadék, például ecet, citromlé vagy vizköoldő a főzőlap keretére, mert matt foltok keletkezhetnek a felületén.
• Ha a forró főzőfelületre cukor vagy cukortartalmú anyag kerül és ráolvad, azonnal távolítsa el konyhai kaparóval, olyankor, amikor még forró. Ha kihűlés után próbálja meg eltávolítani, megsérülhet a készülék felülete.
• Az olyan anyagokat, amelyek hő hatására megolvadhatnak – például műanyag, alufólia vagy sütőpapír –, tartsa távol a kerámiaüveg felülettől. Ha efféle anyag olvad rá a főzőlapra, távolítsa el azonnal konyhai kaparóval.

Hibakeresés és javítás

Hibakeresés

Előfordulhat, hogy a készülék rendellenes működését olyan kisebb meghibásodás okozza, amelyet az alábbi utasításokat követve Ön is elháríthat. Ha az egyes eseteknél megadott utasítások nem vezetnek sikerre, ne próbálkozzon további javításokkal.

FIGYELEM!

A készülék javítását csak képzett szakember végezheti. A nem szakszerűen végrehajtott javítás a használó személyi sérülésének komoly veszélyével járhat. Ha a készülék javításra szorul, forduljon az ügyfélszolgálathoz.

Hiba Lehetséges oka Megoldás
Mi a teendő, ha nem működnek a főzőfelületek?	• Leoldhalott a ház hálózatának áramkör-megszakítója.	• Ha az áramkör-megszakító egymás után többször leold, hívjon villanyszerelőt.
Mi a teendő, ha nem kapcsolnak be a főzőfelületek?	• The On/Off 1 key was accidentally actuated.• A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá.	• A készülék megfelelően be van kapcsolva.• Tisztítsa meg a kezelőpanelt.
Mi a teendő, ha a kijelzőn a H, h , a maradékhő ikon kivételével minden más jelzés eltűnik?	• Véletlenül megnyomhatták a Ki/Be 1 gombot.• A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá.	• A készülék megfelelően be van kapcsolva.• Tisztítsa meg a kezelőpanelt.

Hiba Lehetséges oka Megoldás
Mi a teendő, ha a főzőfelületek kikapcsolása után a maradékhő értéke nem jelenik meg a kijelzön?	Csak rövid ideig használta a főzőfelületet, így az nem melegedett fel elégge.	Ha a főzőfelulet forró, hívja a helyi szervizközpontot.

Információs kód Léhetséges oka Megoldás
C0	Probléma van a sütő hómér séklet-érzékelőjével.	A Ki/Be1 gombbal indítsa újra a készüléket. Ha a probléma továbbra is fennáll, húzza ki a tápkábelt több mint 30 másodpercre Ezután indítsa újra a készüléket, és próbálkozzon újból. Ha a probléma továbbra is fennáll, forduljon a helyi szakservizhez.
C1	A hómér sékletet a megadottnál magasabnak érzékeli.
C2	Probléma van a PBA- érzékelővel.
A2	Az egycnáramú motor nem működik, mert problémák merültek fel a NYÁK on vagy a vezetőkeknél, illetve elektromos zavarok lépnek fel a motor érintkezőkéseinél.
d0	Az egyik gombot 8 másodpercnél hosszabb ideig tartották lenyomva.	Ellenőrizze, hogy nem nedves-e a gomb, illetve nincs-e lenyomva. Ha a probléma továbbra is fennáll, aKi/Be1 gombbal indítsa újra a készüléket. Ha a probléma továbbra is fennáll, forduljon a helyi szakservizhez.

Hibakeresés és javítás

Információs kód Lehetséges oka Megoldás
FO	A fő és az alárendelt NYÁK ok közötti kommunikáció sikertelen.	A KI/Be 1 gombal indítsa újra a készüléket. Ha a probléma továbbra is fennáll, húzza ki a tápkábelt több mint 30 másodpercre. Ezután indítsa újra a készüléket. Ha a probléma továbbra is fennáll, forduljon a helyi szakszervizhez.
F2	Az érintésvezérelt kezelőfelület abnormálisan kommunikál.
UP	It is out of normal voltage (220 ~ 240 V).	Ellenőrizze az otthoni elektromos hálózati környezetet.
U	Ha a főzőcdény nem alkalmas az indukcióra, vagy a főzőcdény nélkül működik, akkor mcgjelenik.	Használjon indukciós hevtéshcz alkalmas főzőcdényt.

Mi a teendő, ha a főzőfelületet nem lehet ki- vagy bekapcsolni?

Ezt a következők egyike okozhatja:

• A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá.
• Be van kapcsolva a gyermekzár, és a kijelzőn az L jelzés látható.

Mi a teendő, ha a d☐ kijelzés világít?

Ellenőrizze a következőket:

• A kezelőpanel egy részét nedves törlőkendő takarja, vagy folyadék került rá. Az újraindításhoz nyomja meg a Ki/Be① gombot.
• Ha folyadék ömlött a kezelöpanelre, törölje le.

Mi a teendő, ha a [ | kijelzés világít?

Ellenőrizze a következőket:

• A főzölap rendellenes használat miatt túlmelegedett.
• Miután a főzőlap lehült, az újraindításához nyomja meg a Ki/Be ① gombot.

Mi a teendő, ha a ú kijelzés világít?

Ellenőrizze a következőket:

• Az edény nem megfelelő, túl kicsi, vagy nem lett edény helyezve a főzőfelületre.
• Ha megfelelő edényt használ, ez az üzenet automatikusan eltűnik.

Mi a teendő, ha a hűtőventilátor a főzőlap kikapcsolása után is jár?

Ellenőrizze a következőket:

• A főzőlap használatának befejezése után a hütőventilátor még addig működik, amíg a készülék le nem hül.
• Miután a főzőlap elektromos alkatrészei lehültek, vagy letelt a maximális idő (10 perc), a hűtőventilátor kikapcsol.
• Ha olyan hiba miatt fordul a szervizhez, amely a készülék nem megfelelő használata miatt következett be, a szerelők a jótállási idő alatt is felszámítják a javítási díjat.

Szerviz

Mielött az ügyfélszolgálathoz vagy a szervizhez fordulna, olvassa el a

Hibakeresés című fejezetet. Ha további segítségre van szüksége, járjon el az alábbi utasítások szerint.

Műszaki hibáról van szó?

Ha igen, forduljon az ügyfélszolgálathoz.

Mindig készüljön fel a beszélgetésre. Így könnyebben lehet azonosítani a hibát, és könnyebb lesz eldönteni, hogy ki kell-e szállniuk a szerelőknek.

Jegyezze fel az alábbi adatokat:

• Miben nyilvánul meg a hiba?

- Milyen körülmények között jelentkezik a hiba?

Hiváskor adja meg a készülék tipusát és sorozatszámát. Ezek az adatok a készülék adattábláján találhatók, a következőképpen:

- A típus megnevezése (Model description)

• Gyári szám (S/N code, 15 jegyű szám)

Az egyszerübb hozzáférés miatt azt javasoljuk, hogy jegyezze fel ide az adatokat:

- Típus:

- Sorozatszám:

Milyen esetekben kell a jótállási idő alatt is javítási díjat fizetni?

- Ha aHibakeresés című fejezetben felsorolt megoldások egyikével Ön is orvosolhatta volna a hibát.

- Ha a szerelőnek többször is ki kell szállnia, mert a kiszállást megelőzően nem kapta meg az összes szükséges információt, és emiatt vissza kell mennie a szervizközpontba alkatrészekért. Ha a telefonhívás előtt összegyűjti a fenti adatokat, nem kell kifizetnie ezeket a költségeket.

KÉRDÉSE VAGY KÖZLENDŐJE VAN?

ORSZÁG HÍVJON BENNÜNKET		VAGY KERESSE FEL WEBHELYÜNKET
AUSTRIA 0800 72 67 864 (0800 SAMSUNG) www.samsung.com/at/support
BELGIUM 02 201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 061 96 77 555 77 www.samsung.com/de/support
ITALIA 800 SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-5AMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG 261 03 710 www.samsung.com/be_fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacional Dias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771-400 300 www.samsung.com/se/support
SWITZERLAND 0800 726 786		www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

ORSZÁG HÍV.	JON BENNÜNKET	VAGY KERESSE FEL WEBHELYÜNKET
ALBANIA 045	620 202 www.samsung.com/al/support
BOSNIA	055 233 999	www.samsung.com/ba/support
NORTH MACEDONIA	023 207 777 www.samsung.com/mk/support
BULGARIA	0800 111 51 - Безплатен за всички оператори*3000 - Цена на один градски разговор или според тарифата на мобилният оператор09:00 до 18:00 - Понеделник да Петък	www.samsung.com/bg/support
CROATIA	072 726 786	www.samsung.com/hr/support
CZECH	800 - SAMSUNG(800 726786)	www.samsung.com/cz/support
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
MONTENECRO	020 405 888	www.samsung.com/support
POLAND	801-172-678* lub [phone]'* (opłata według taryfy operatora)	http://www.samsung.com/pl/support/
ROMANIA	0800872678 - Apel gratuit*8000 - Apel tarifat în rctyca Program Call CenterLuni - Vineri: 9 AM - 6 PM	www.samsung.com/ro/support
SERBIA	011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
LITHUANIA 8-800-77777 www.samsung.com/lt/support
LATVIA	8000-7267 www.samsung.com/lv/support
ESTONIA	800-7267	www.samsung.com/ee/support
SLOVENIA	080 697 267 (brezplaćna številka)	www.samsung.com/si/support
KOSOVO 038	40 30 90 www.samsung.com/support

Επαγωγική εστία

Εγχειρίδιο χρήσης

NZ64B5067Y**

SAMSUNG

Περιεχόμενα
