HASZNÁLATI ÚTMUTATÓ POWEW67920 PowerPlus

1 RENDELTETÉSI CÉL 2
2 LEÍRÁS (A ÁBRA) 2
3 CSOMAGOLÁS TARTALMA 2
4 JELZÉSEK 2
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK....3
6 INDÍTÁS ELÓTT GYÓZÓDJÖN MEG A KÖVETKEZÓKRÓL! ......3
7 FELSZERELÉS....3
8 ELINDÍTÁS......4
8.1 Légtelenítése a szivattyút használat előtt....4
8.2 Beépített úszókapcsoló 4
9 TISZTÍTÁS ÉS KARBANTARTÁS 4
9.1 Karbantartás....4
9.2 A szivattyúlapátok tisztítása....5
10 MÜSZAKI ADATOK....5
11 SZERVÍZRÉSZLEG ....5
12 HIBAELHÁRÍTÁS 5
13 TÁROLÁS 6
14 JÓTÁLLÁS....6
15 KÖRNYEZETVÉDELEM....6
16 MEGFELELŐSÉGI NYILATKOZAT....7

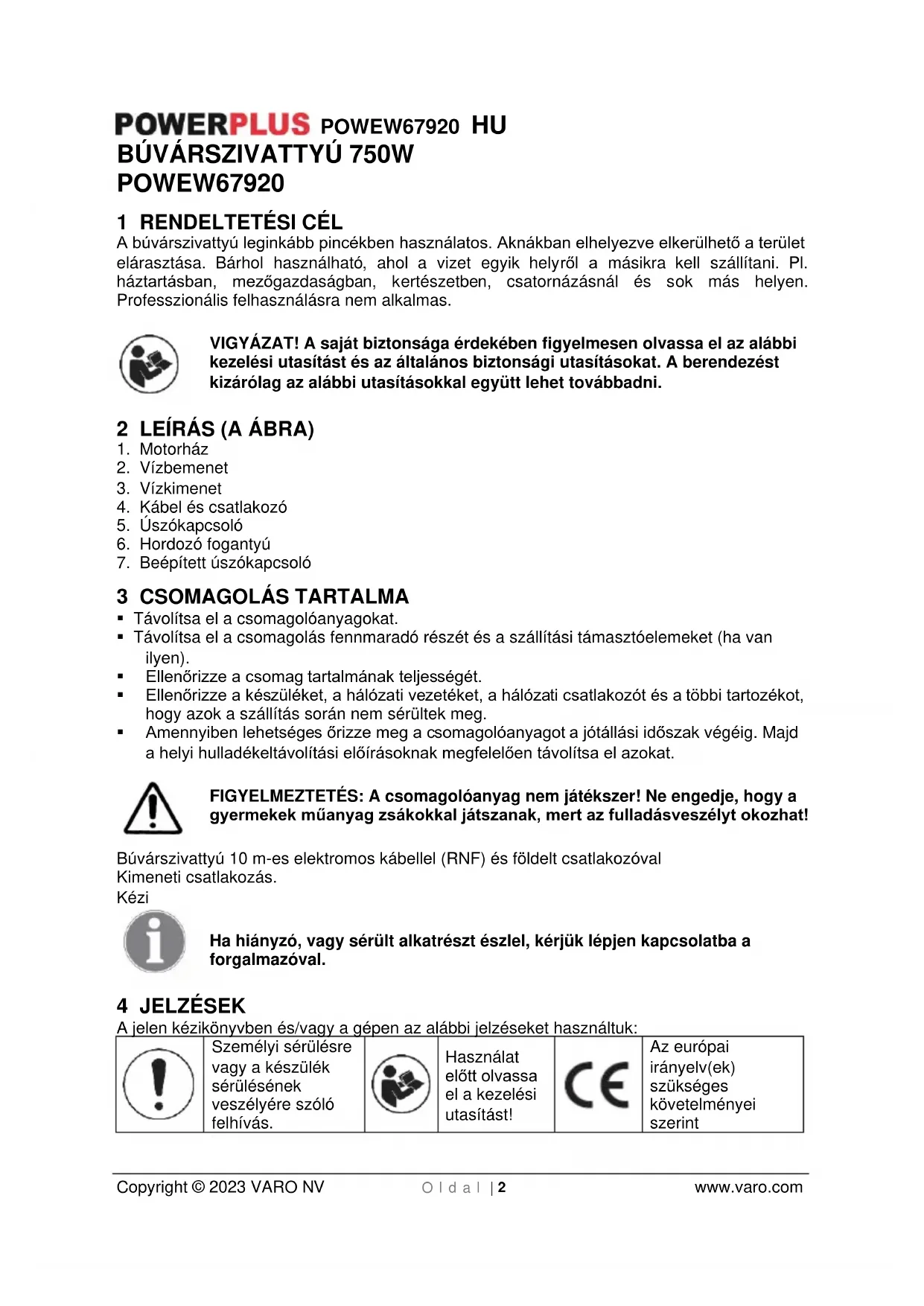

POWERPLUS POWEW67920 HU

BÚVÁRSZIVATTYÚ 750W

POWEW67920

1 RENDELTETÉSI CÉL

A búvárszivattyú leginkább pincékben használatos. Aknákban elhelyezve elkerülhető a terület elárasztása. Bárhol használható, ahol a vizet egyik helyről a másikra kell szállítani. Pl. háztartásban, mezőgazdaságban, kertészetben, csatornázásnál és sok más helyen. Professzionális felhasználásra nem alkalmas.

VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.

2 LEÍRÁS (A ÁBRA)

1. Motorház
2. Vízbemenet
3. Vízkimenet
4. Kábel és csatlakozó
5. Úszókapcsoló
6. Hordozó fogantyú
7. Beépített úszókapcsoló

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.
• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
  ■ Ellenőrizze a csomag tartalmának teljességét.
  Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.
• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.

FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!

Búvárszivattyú 10 m-es elektromos kábellel (RNF) és földelt csatlakozóval Kimeneti csatlakozás.

Kézi

Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.

4 JELZÉSEK

A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Használat előtt olvassa el a kezelési utasítást!

Az európai irányelv(ek) szükséges követelményei szerint

POWERPLUS POWEW67920 HU

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

6 INDÍTÁS ELŐTT GYÓZŐDJÖN MEG A KÖVETKEZŐKRŐL!

- A vízpumpát bármilyen szabályszerűen felszerelt érintésbiztos konnektorba lehet csatlakoztatni. Az aljzatnak 230V \~ 50Hz hálózati feszültséggel kell rendelkeznie.

Biztosíték: min 6A (Lomha biztosíték).

Vigyázat!

Ha a szivattyút úszómedence, illetve kerti tó környezetében vagy védőzónájában használja, akkor max. 30 milliamperes névleges kioldó erősségű hibaáram kapcsolót (Fi relét) kell alkalmazni (megfelelve a VDE0100, 702. és 738. részének). TILOS a szivattyút használni, ha az úszómedencében, vagy a kerti tóban emberek tartózkodnak! Kérje villanyszerelő véleményét!

Figyelem!

(Saját érdekében tartsa be az alábbiakat) Mielőtt a búvárszivattyút használni kezdené, szakértővel ellenőriztesse az alábbi tartozékokat:

■ Földelés
- Nullvezető
- A hibaáram kapcsolónak meg kell felelnie az áramszolgáltató előírásainak, és kifogástalan üzemképes állapotban kell lennie.
- Az elektromos csatlakozókat védje a nedvességtől.
- Ha áradás veszélye áll fenn, az elektromos csatlakozókat magasabb szintre kell helyezni.
- Kerülje a korrozív folyadékok, illetve a csiszoló hatású anyagok szivattyúzását.
- A motor-hajtású búvárszivattyút védje a fagytól.
- A szivattyút tilos szárazon járatni.
- Megfelelő intézkedéssel akadályozza meg, hogy a szivattyúhoz gyermekek hozzáférhessenek.

Alkalmasság

A búvárszivattyút max 35°C-os víz áramoltatására tervezték. A szivattyú nem használható más folyadékokhoz, különösen üzemanyaghoz, tisztítószerekhez, és más vegyi anyagokhoz.

7 FELSZERELÉS

A búvárszivattyú a következőképpen szerelhető fel:

- Rögzített helyzetben fix csővezetékkel,

vagy

Rögzített helyzetben rugalmas öntözöcsővel

Figyelem!

Soha ne függessze fel a szivattyút a nyomócsönél vagy a hálózati kábelnél fogva, alátámasztás nélkül.

A búvárszivattyút csak a fogantyúnál fogva szabad felfüggeszteni, vagy az akna fenekére kell helyezni. A szivattyú hibátlan működése érdekében az akna fenekét mindig tisztán és iszapmentesen kell tartani. Ha a víz szintje túlzottan lesüllyed, az aknában lévő iszap hamar kiszárad, és megakadályozza a szivattyú elindulását. Ezért a búvárszivattyú működését rendszeresen ellenőrizni kell (indítótesztek segítségével). Az úszókapcsoló úgy van beállítva, hogy a szivattyú azonnal el tud indulni.

Hálózati csatlakozás

A búvárszivattyú az előírásoknak megfelelő érintésbiztos dugóval van ellátva. 220/230V \~ 50Hz földelt dugaljhoz kell csatlakoztatni. Ellenőrizze, hogy a dugalj megfelelően biztosítva van (min. 6 A) és jó állapotban van. Dugja be a dugót a dugaljba, és a szivattyú üzemkész.

POWERPLUS POWEW67920 HU

Fontos figyelmeztetés!

A külső beavatkozás következtében megsérült kábel vagy csatlakozó otthoni javítása tilos.

Fontos! Ilyen javítást csak szakszerviz végezhet.

8 ELINDÍTÁS

Az utasítások elolvasása után elindíthatja búvárszivattyút, de ellenőrizze a következőket:

• a szivattyú az akna alján nyugodjon.
• a nyomócső megfelelően legyen csatlakoztatva.
• a hálózati feszültség 230 V \~ 50Hz legyen
  ■ a dugaszoló aljzat megfelelő állapotban legyen
• víz és pára ne juthasson a hálózati csatlakozóba.
• A szivattyú ne száradjon ki.

8.1 Légtelenítése a szivattyút használat előtt

- Működtetés előtt mindig alaposan légtelenítse a szivattyút. Ha szükséges, döntse meg többször előre és hátra addig, hogy eltűnjenek a légbuborékok. Várjon legalább 15 másodpercet a szivattyú elindítása előtt.

A készüléket nem használhatják gyermekek, csökkent fizikai és szellemi képességűek vagy fejlődésbeli visszamaradásban szenvedők és azok, akik nem rendelkeznek a készülék működtetéséhez szükséges ismerettel vagy tapasztalattal, azt az esetet kivéve, amikor utasítást kapnak a biztonságukért felelős személytől, felügyelőtől, vagy a készülék előbbi használati utasításait tanulmányozzák.

8.2 Beépített úszókapcsoló

• Amikor a kapcsoló fenn van (manuális), akkor a szivattyú megállás nélkül folyamatosan fog működni. A készülék leállításához a felhasználónak le kell nyomni a kapcsolót, vagy ki kell húzni a dugaszt (1. ábra).
• Amikor a kapcsoló „Automatikus” helyzetben van, akkor, amikor a vízszint 12 cm fölé ér, elindul a szivattyú (2. ábra).

9 TISZTÍTÁS ÉS KARBANTARTÁS

Figyelem! Mielött bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt

Ne használjon olyan oldószereket mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket

9.1 Karbantartás

Ez a búvárszivattyú egy szigorúan ellenőrzött, karbantartást nem igénylő minőségi termék. A hosszú és fennakadásmentes üzemeltetés érdekében javasoljuk a rendszeres ellenőrzést és karbantartást.

Fontos! Mindig betartandó!

Minden karbantartási munka előtt húzza ki a hálózati csatlakozót.

• Amennyiben használat során a szivattyút egyik helyről a másikra viszik, minden használat után tiszta vízzel át kell tisztítani.
  Rögzített elhelyezés esetén az úszókapcsoló működését háromhavonta ellenőrizni kell.
• A szivattyúházban esetlegesen felgyülemlett rostos részecskéket vízsugárral el kell távolítani.
• Az akna fenekét háromhavonta meg kell tisztítani az iszaptól.
• Az úszóról tiszta vízzel távolítsa el a lerakódásokat.

POWERPLUS POWEW67920 HU

9.2 A szivattyúlapátok tisztítása

Ha a szivattyúházban túl sok üledék rakódik le, a szivattyú alját szét kell szedni az alábbiak szerint:

1. Távolítsa el a szívókosarat a házból.
2. A lapátkereket tisztítsa meg tiszta vízzel.
   Fontos! A szivattyút ne tegyük le vagy támasszuk a lapátkerékre.
3. Az összeszerelés fordított sorrendben történik.

10 MÜSZAKI ADATOK

Típus	POW EW67920
Feszültség:	230 V / 50 Hz
Névleges teljesítmény: Tiszta Piszkos	750 W
Szívóteljesítmény.	12500 l/h
Nyomómagasság max:	8.5 m
Merülés mélység max:	max. 7 m
Vízhőfok max:	35°C
Tiszta / piszkos vízhez:	Tiszta
Burkolat (műanyag (P) / Rozsdamentes acél (SS))	P
Vízbemenet (műanyag / Rozsdamentes acél (SS))	P
Súly	4.8 kg

11 SZERVÍZRÉSZLEG

• A sérült kapcsolókat szerviz-részlegünkben kell kicserélni.
• Ha a csatlakozókábel (vagy a tápcsatlakozó) megsérült, akkor a szerviz-részlegünkben kapható speciális csatlakozókábellel kell kicserélni. A csatlakozókábel cseréje csak a szerviz részlegben hajtható végre (lásd az utolsó oldalt), és csak szakképzett személy (szakképzett villanyszerelő) végezheti el.

12 HIBAELHÁRÍTÁS

Hiba	Ok	Megszüntetése
A szivattyú nem indul	▪ Nincs hálózati feszültség▪ Az úszókapcsoló nem kapcsol	▪ Ellenőrizze a hálózatot▪ Emelje az úszót magasabbra
Nincs vízáramlás	▪ A szívószűrő eltömődött▪ A nyomócső megtört	▪ Tisztítsa meg a szűrőt▪ Egyenesítse ki a nyomócsövet
A szivattyú nem kapcsol ki	▪ Az úszó nem tud lesüllyedni	▪ Helyezzük a szivattyút magasabbra az akna aljától
Gyenge a vízáram	▪ A szívószűrő eltömődött▪ Szennyezett, koptató hatású víz miatt csökkent a szivattyúteljesítmény	▪ Tisztítsa meg a szűrőt▪ Tisztítsa meg a szivattyút és cserélje ki az elkopott alkatrészeket
A szivattyú rövid üzemelés után leáll	▪ A szennyezett víz miatt a hőkapcsoló leállítja a szivattyút▪ A magas vízhőmérséklet miatt a hőkapcsoló leállítja a szivattyút	▪ Húzza ki a szivattyút a konnektorból. Tisztítsa meg a szivattyút és az aknát.▪ Ellenőrizze, hogy a vízhőmérséklet ne lépje túl a maximálisan engedélyezett 35°C-ot

POWERPLUS POWEW67920 HU

13 TÁROLÁS

• Alaposan tisztítsa meg az egész gépet és annak alkatrészeit
• Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet
• Védje a közvetlen napfénytöl. Tartsa sötét helyen, ha lehet
• Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását

14 JÓTÁLLÁS

- A jogi előírásoknak megfelelően az alábbi termékre 24 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

- Ez a jótállás az összes anyagi és gyártási hibát fedezi, de nem tartoznak bele az akkumulátorok, a töltők, az elhasználódás következtében meghibásodott alkatrészek, így például, a csapágyak, kefék, vezetékek, csatlakozók, stb. Az olyan tartozékok, mint például a fúrók, fúróhegyek, fűrészlapok, stb. úgyszintén nem képezik a jótállás részét.

- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

■ Ha további információra van szüksége, hívia a 00 32 3 292 92 90 telefonszámot.

- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benvúitani.

- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulaidonát képezik.

- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyilások, rendszeresen ellenőrzött szénkefék,...)

- A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

15 KÖRNYEZETVÉDELEM

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!

Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!

POWERPLUS POWEW67920 HU

16 MEGFELELŐSÉGI NYILATKOZAT

CE

VARO – Vic Van Rompuy nv - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kizárólagosan kijelenti, hogy

A termék típusa: búvárszivattyú 750W

Márkanév: POWERplus

Cikkszám: POWEW67920

az európai harmonizált szabványok alkalmazása alapján megfelel az alkalmazandó európai irányelvek / rendeletek alapvető követelményeinek és egyéb kapcsolódó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvénytelenné teszi ezt a nyilatkozatot.

Európai irányelvek / rendeletek (ideértve adott esetben azok módosításait az aláírás időpontjáig):

2011/65/EU

2014/35/EU

2014/30/EU

Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):

EN60335-1 : 2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN61000-3-3:2013

A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Alulírott a vállalat vezérigazgatója nevében jár el,

Mertens Ludo

Ludo Mertens

Szabályozási Ügyek - Megfelelőségi Menedzser
