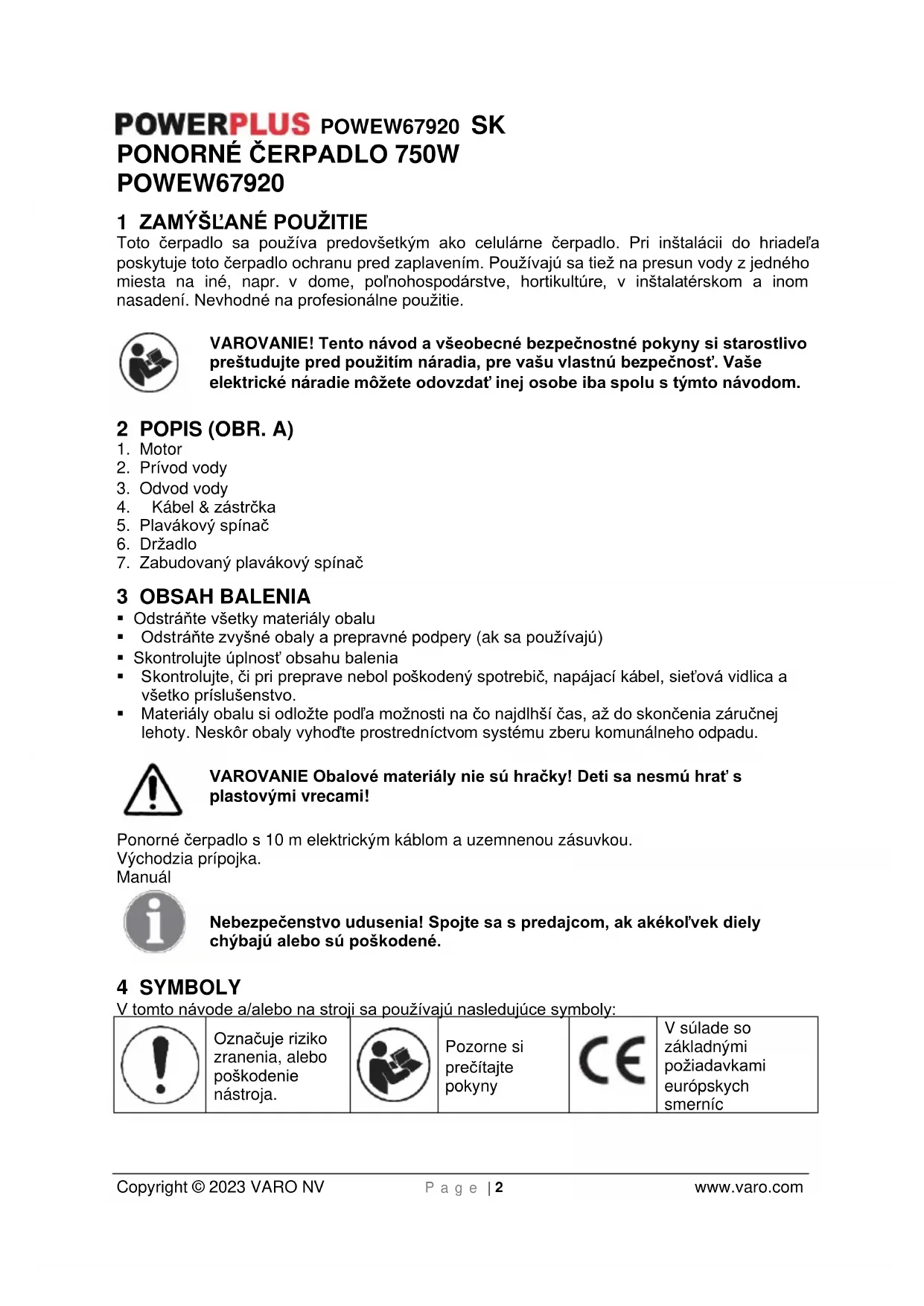

NÁVOD NA OBSLUHU POWEW67920 PowerPlus

Toto čerpadlo sa používa predovšetkým ako celulárne čerpadlo. Pri inštalácii do hriadel'a poskytuje toto čerpadlo ochranu pred zaplavením. Používajú sa tiež na presun vody z jedného miesta na iné, napr. v dome, pol'nohospodárstve, hortikultúre, v inštatalérskom a inom nasadení. Nevhodné na profesionálne použitie.

VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštuđujte pred použitím náradia, pre vašu vlastnú bezpečnosť. Vaše elektrické náradie môžete odovzdat' inej osobe iba spolu s týmto návodom.

2 POPIS (OBR. A)

• Odstráňte všetky materiály obalu
• Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú)
• Skontrolujte úplnost' obsahu balenia
• Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sietová vidlica a všetko príslušenstvo.
• Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému zberu komunálneho odpadu.

VAROVANIE Obalové materiály nie sú hračky! Deti sa nesmú hrat's plastovými vrecami!

Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékol'vek diely chýbajú alebo sú poškodené.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia, alebo poškodenie nástroja.

Pozorne si prečítajte pokyny

V súlade so základnými požiadavkami európskych smerníc

POWERPLUS POWEW67920 SK

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

6 PRED SPUSTENÍM SI ZAPAMÄTAJTE NASLEDOVNÉ BODY!

Čerpadlo môžete pripojit k akejkoľvek nárazuvzdomej zástrčke, ktorá bola nainštalovaná v súlade s predpismi. Napájacie napätie zástrčky musí byť 230 V - 50 Hz. Poistka min. 6 A.

Upozornenie!

Ked' sa čerpadlo bude používať v blízkosti bazénov alebo záhradných jazierok a v chránenej oblasti, musí byť vybavené pozemným prerušovačom obvodu s nominálnym vypínacím prúdom max. 30 mA (podľa VDE 0100, časť 702 a 738). Čerpadlo sa nesmie prevádzkovat', ked' sú v bazéne alebo jazierku ľudia! Kontaktujte prosím elektrikára!

Pozor!

(Dôležité pre vašu vlastnú bezpečnosť) Pred spustením chodu vášho nového ponorného čerpadla si technikovi nechajte skontrolovať nasledujúce položky:

• uzemňovací spoj
  ■ nulový vodič
• vypínač poruchového prúdu musí splňat' bezpečnostné predpisy pre elektrické zariadenia a musí bezchybne fungovať.
• Elektrické spoje musia byt' chránené pred vlhkost'ou.
• Ak existuje nebezpečenstvo zaplavenia, elektrické spoje musia byť vedené do vyššieho terénu.
• Za každú cenu musíte zabrániť cirkulácii agresívnych tekutín, ako aj cirkulácii abrazívnych materiálov.
• Ponorné motorom poháňané čerpadlo musí byť chránené pred mrazom.
• Čerpadlo musí byt' chránené pred chodom naprázdno.
• Pomocou vhodných opatrení zabráňte, aby mali k zariadeniu prístup deti.

Konzistencia

Vaše ponorné čerpadlo je určené na cirkuláciu vody s maximálnou teplotou 35 °C. Toto čerpadlo sa nemôže používať pre iné kvapaliny, hlavne nie pre motorové palivá, čistiace kvapaliny a iné chemické produkty!

7 INŠTALÁCIA

Ponorné motorové čerpadlá sa inštalujú nasledovne:

- V stacionárnej polohe s upevneným potrubím alebo

- v stacionárnej polohe s pružným hadicovým vedením.

Pozor!

Čerpadlo by ste nikdy nemali inštalovať tak, že ho zavesíte z dodávacieho potrubia alebo napájacieho kábla bez opory. Ponorné motorové čerpadlo musí byť zavesené za špeciálne dodanú rukoväť alebo umiestnené na spodku hriadel’a. Na zabezpečenie správneho fungovania čerpadla musí byť spodok hriadel’a udržiavaný v čistom stave bez usadenín a nečistôt.

Ak hladina vody príliš klesne, nečistoty na hriadeli sa rýchlo vysušia a zabránia spusteniu čerpadla. Preto je potrebné ponorné čerpadlo pravidelne kontrolovať (vykonať spúšt’acie testy). Plavák sa nastavuje takým spôsobom, aby bolo čerpadlo možné okamžite spustit’.

POWERPLUS POWEW67920 SK

Siet'ový zdroj

Vaše ponorné čerpadlo je vybavené nárazuvzdornou zástrčkou podľa predpisov. Čerpadlo je dimenzované na pripojenie k bezpečnostnej zásuvke 220/230 V- 50 Hz. Zabezpečte dostatočné zaistenie (min. 6 A) a výborný stav zásuvky. Zástrčku zapojte do zásuvky a čerpadlo je pripravené na prevádzku.

Dôležitá poznámka!

Ak sa sieťový kábel alebo zástrčka poškodí nejakou externou činnosťou, je zakázané kábel opravovať.

8 UVEDENIE DO ČINNOSTI

Po prečítaní týchto pokynov a opätovnom zvážení nasledujúcich položiek môžete čerpadlo uviest do činnosti:

- Pred začatím čerpania skontrolujte, či je čerpadlo riadne odvzdušnené. V prípade potreby nakloňte čerpadlo niekol'kokrát dozadu a dopredu, kým nezmiznú všetky vzduchové bubliny a pred opätovným spustením čerpadla počkajte 15 sekúnd.

Toto zariadenie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a vedomostí, ak im nejaká osoba, ktorá zodpovedá za ich bezpečnosť, neposkytne dostatočnú kontrolu a usmernenie týkajúce sa používania zariadenia.

• Ked' je spínač hore (manuálne), čerpadlo bude bežat' nepretržite, bez zastavenia. Používatel' musí spínač prepnút' nadol alebo zariadenie odpojit' od elektrickej siete, aby ho zastavil (obr. 1).
• Ked' je spínač v „automatickej“ polohe, čerpadlo sa spustí, ked' bude hladina vody vyššie ako 12 cm (obr. 2).

9 ČISTENIE A ÚDRŽBA

Varovanie! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástrčku.

Nepoužívajte rozpúšt'adlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšt'adlá môžu poškodit' plastové diely

9.1 Pokyny k údržbe

Toto ponomé čerpadlo je schválený, vysokokvalitný produkt, bez potreby údržby, ktorý podlieha prísnym koncovým kontrolám. Odporúčame vám, aby ste zariadenie pravidelne kontrolovali a udržiavali a zabezpečili jeho dlhú životnosť a neprerušenú činnosť.

POWERPLUS POWEW67920 SK

Dôležité! Poznámka!

Pred údržbárskymi prácami odpojte siet'ovú zástrčku.

• V prípade, že čerpadlo je v priebehu prevádzky často prepravované, malo by byť po každom použití očistené čistou vodou.
• V prípade stacionárnej inštalácie by mala byť funkcia plavákového spínača kontrolovaná každé 3 mesiace.
• Všetky vláknité častice, ktoré sa mohli vytvorit' vo vnútri plášťa čerpadla by sa mali odstránit' vodnou tryskou.
• Každé 3 mesiace by sa mal spodok hriadel'a a os očistit' od blata.
• Čistou vodou odstráňte usadeniny na plaváku.

9.2 Čistenie obežného kolesa (

Ak sa v čerpadle nazbierajú nadmerné nánosy, musíte nasledujúcim spôsobom odmontovat' spodnú čast':

1. Odoberte vstupný kôš zo skrine čerpadla.

2. Čistou vodou vyčistite obežné koleso.

Dôležité! Čerpadlo neklad'te na obežné koleso, ani ho na ñom nenechávajte!

typ	POW EW67920
Napätie / frekvencia	230 V / 50 Hz
Príkon	750 W
Dodávacia rýchlost' max.	12500 l/h
Dodávacia výška max.	8,5 m
Híbka ponorenia max.	max. 7 m
Teplota vody max.	35°C
Na čistú/špinavú vodu:	Čistá
Telo motora (plastové(P) / ocel'ové (SS))	P
Prívod vody (plastový / ocel'ový (SS))	P
Váha	4,8 kg

11 SERVISNÁ SLUŽBA

• Poškodené vypínače musí vymenit' náš odbor popredajných služieb.
• Ak je pripojovací kábel (alebo sieťová vidlica) poškodený, musí byť vymenený za rovnaký pripojovací kábel, ktorý dodáva náš odbor popredajných služieb. Pripojovací kábel musí vymenit’ iba naša servisná služba (pozri na poslednej strane) alebo kvalifikovaná osoba (kvalifikovaný elektrikár).

POWERPLUS POWEW67920 SK

12 RIEŠENIE PROBLÉMOV

Poruchy	Príčiny	Nápravy
Čerpadlo sa nespúšťa	Žiadny sietový zdrojPlavák nespína	Skontrolujte sietový zdrojPlavák uvedťe do vyššej polohy
Žiadny tok	Vstupné sitko je upchatéTlaková hadica je upchatá	Vyčistite vstupné sitkovodnou tryskouZnovu nainštalujte hadicu
Čerpadlo sa nevypína	Plavák sa nevie ponorit'	Čerpadlo umiestnitesprávne na podkladhriadel'a
Nedostatočný tok	Vstupné sitko je upchatéZnížená kapacitačerpania v dôsledku znečistenej a abrazívnej vody	Vyčistite vstupné sitkoVyčistite čerpadlo avymeňte opotrebovanédiely
Čerpadlo sa po krátke dobe prevádzky vypína	Tepelný vypínač vypínačerpadlo pre špinavú voduVoda príliš horúca.Tepelný vypínač vypínačerpadlo	Odpojte sietovú zástrčku.Vyčistite čerpadlo ahriadel'.Zabezpečte aby teplotavody neprekročila max.teplotu 35,7 °C.

13 SKLADOVANIE

• Priebežne čistíme celé zariadenie a jeho príslušenstvo
• Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám,
• Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste
• Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti

POWERPLUS POWEW67920 SK

14 ZÁRUKA

Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 24 mesiacov Táto záruka zahřna všetky chyby materiálu a výrobné chyby, nezahrňa však: chyby spôsobené spotrebnými dielcami (podliehajúcimi rýchlemu opotrebeniu) ako sú ložiská, kefky, káble, konektory, ani príslušenstvom ako sú vrtáky, vrtacie bity, pílové kotúče atd.; poškodením alebo chybami spôsobenými nevhodným použitím, úrazmi alebo nehodami; ani náklady na prepravu.
- Táto záruka pokrýva všetky chyby materiálu alebo výroby okrem batérií, nabíjačiek, chybných častí, ktoré boli spôsobené normálnym opotrebovaním, napr. predovšetkým ložísk, kefiek, káblov, zástrčiek... Ani príslušenstvo ako vrtáky, vrtné korunky, pílové listy atd. nespadajú pod túto záruku.
- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
- Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.
■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
- Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
Staré zariadenia alebo súčasti, ktoré sú wymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
- Vyhradzujeme si právo zamietnuť akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
- Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
- Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

15 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit', nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.

Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

POWERPLUS POWEW67920 SK

16 VYHLÁSENIE O ZHODE

VARO – Vic Van Rompuy nv – Joseph Van Instraat 9 – BE2500 Lier – BELGICKO, výlučne vyhlasuje, že,

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc/nariadení, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkol'vek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice/nariadenia (vrátane ich prípadných novelizácií až do dátumu podpisu):

2011/65/EU

2014/35/EU

2014/30/EU

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN60335-1 : 2012

EN60335-2-41:2003

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Nižšie podpísaný koná v mene generálneho riaditeľa spoločnosti

Mertens Ludo

Ludo Mertens

Regulačné záležitosti – Compliance Manager
