| Termék típusa | Professzionális nagynyomású tisztító |
| Márka | Kärcher |
| Modell | HD 13184 S S Plus (HD 13/18 S Plus) |
| Maximális üzemi nyomás | 180 bar (18 MPa) |
| Maximális áramlási sebesség | 1300 l/h (21,67 l/perc) |
| Fogyasztott teljesítmény | 9,2 kW |
| Elektromos hálózat | 230 V / 50 Hz / 3~ (háromfázisú) |
| Védettségi típus | IPX5 |
| Tömeg (tartozékok nélkül) | kb. 84 kg |
| Méretek (H × Sz × M) | 560 × 500 × 1090 mm |
| Mosószer-tartály űrtartalma | 6 liter |
| Maximális bemenő vízhőmérséklet | 60 °C |
| Hangnyomásszint LpA | 72 dB(A) |
| Hangteljesítményszint LWA | 87 dB(A) |
| Motorolaj típusa | SAE 90 |
| Olajmennyiség | 1,2 liter |
| Fő funkciók | Nagynyomású tisztítás, alacsony nyomás mosószerrel, nyomás/áramlás szabályozása |
| Biztonsági berendezések | Nyomáscsökkentő szelep, nyomáskapcsoló, biztonsági retesz a pisztolyon |
| Rutinszerű karbantartás | Olajszint ellenőrzése, finomszűrő tisztítása, olajcsere 500 óránként |
| Garancia | A forgalmazó ország feltételei szerint |
Gyakran ismételt kérdések - HD 13184 S S Plus Kärcher
Felhasználói kérdések a következőről HD 13184 S S Plus Kärcher
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Magasnyomású mosó PDF formátumban ingyenesen! Találja meg kézikönyvét HD 13184 S S Plus - Kärcher és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HD 13184 S S Plus márka Kärcher.

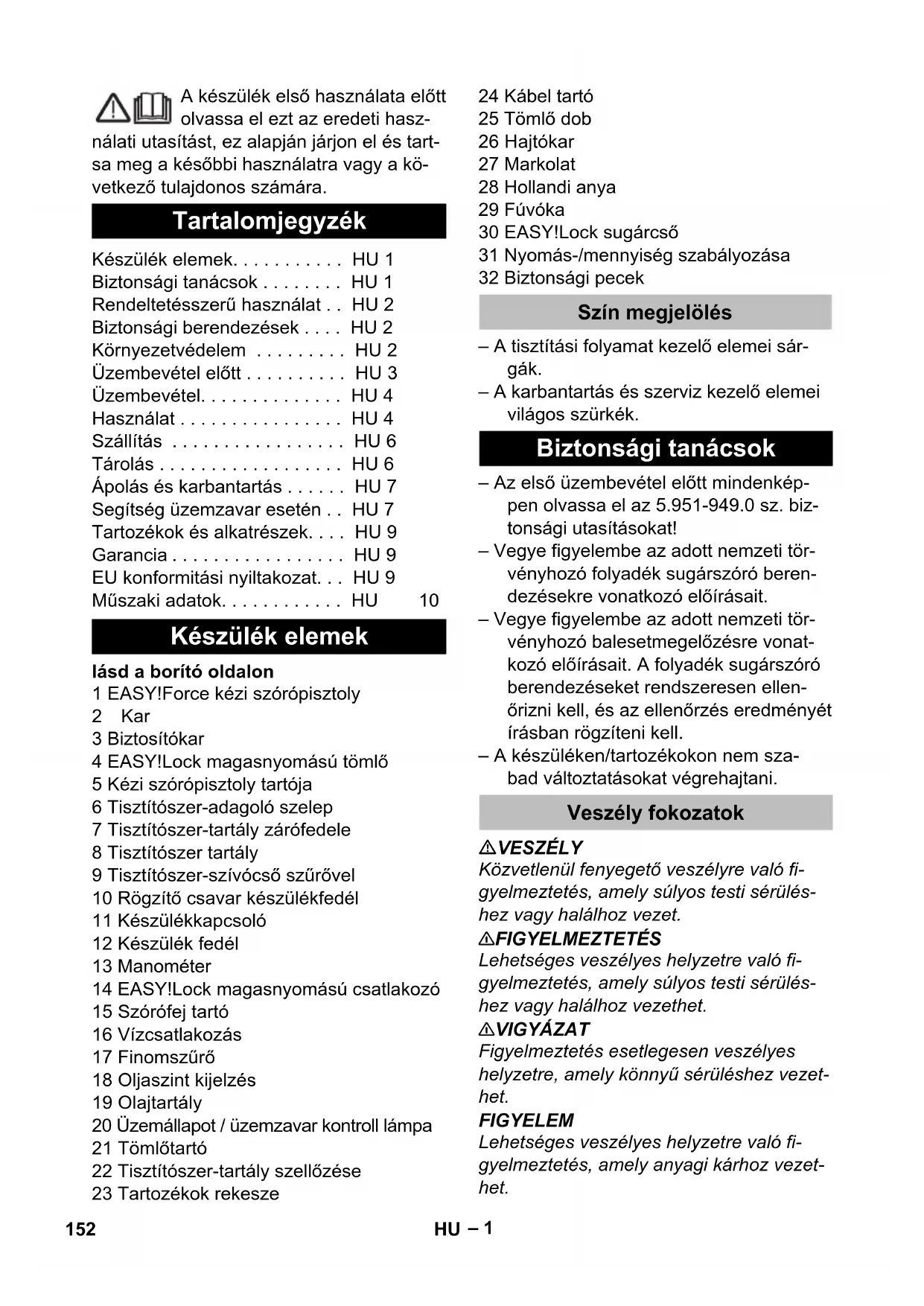

HASZNÁLATI ÚTMUTATÓ HD 13184 S S Plus Kärcher
A készülék első használata előtt olvassa el ezt az eredeti hasz-
nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára.
Tartalomjegyzék
Készülék elemek. . . . . . . . . HU 1
Biztonsági tanácsok ..... HU 1
Rendeltetésszerű használat .. HU 2
Biztonsági berendezések .... HU 2
Környezetvédelem ..... HU 2
Üzembevétel előtt ..... HU 3
Üzembevétel. . . . . . . . . . . . . . HU 4
Használat ..... HU 4
Szállítás HU 6
Tárolás ..... HU 6
Ápolás és karbantartás ..... HU 7
Segítség üzemzavar esetén .. HU 7
Tartozékok és alkatrészek. . . . HU 9
Garancia....HU 9
EU konformitási nyiltakozat. . . HU 9
Müszaki adatok. . . . . . . . . . HU 10
Készülék elemek
lásd a borító oldalon
1 EASY!Force kézi szórópisztoly
2 Kar
3 Biztosítókar
4 EASY!Lock magasnyomású tömlő
5 Kézi szórópisztoly tartója
6 Tisztítószer-adagoló szelep
7 Tisztítószer-tartály zárófedele
8 Tisztítószer tartály
9 Tisztítószer-szívócső szűrővel
10 Rögzítő csavar készülékfedél
11 Készülékkapcsoló
12 Készülék fedél
13 Manométer
14 EASY!Lock magasnyomású csatlakozó
15 Szórófej tartó
16 Vízcsatlakozás
17 Finomszürő
18 Oljaszint kijelzés
19 Olajtartály
20 Üzemállapot / üzemzavar kontroll lámpa
21 Tömlötartó
22 Tisztítószer-tartály szellőzése
23 Tartozékok rekesze
24 Kábel tartó
25 Tömlő dob
26 Hajtókar
27 Markolat
28 Hollandi anya
29 Fúvóka
30 EASY!Lock sugárcső
31 Nyomás-/mennyiség szabályozása
32 Biztonsági pecek
Szín megjelölés
– A tisztítási folyamat kezelő elemei sárgák.
– A karbantartás és szerviz kezelő elemei világos szürkék.
Biztonsági tanácsok
– Az első üzembevétel előtt mindenképpen olvassa el az 5.951-949.0 sz. biztonsági utasításokat!
– Vegye figyelembe az adott nemzeti törvényhozó folyadék sugárszóró berendezésekre vonatkozó előírásait.
– Vegye figyelembe az adott nemzeti törvényhozó balesetmegelőzésre vonatkozó előírásait. A folyadék sugárszóró berendezéseket rendszeresen ellenőrizni kell, és az ellenőrzés eredményét írásban rögzíteni kell.
– A készüléken/tartozékokon nem szabad változtatásokat végrehajtani.
Veszély fokozatok
⚠ VESZÉLY
Közvetlenül fenyegető veszélyre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezet.
⚠️FIGYELMEZTETÉS
Lehetséges veszélyes helyzetre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezethet.
⚠VIGYÁZAT
Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.
FIGYELEM
Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.
Szimbólumok a készüléken
A magasnyomású vízsugár nem rendeltetésszerű használat ese-
tén veszélyes lehet. A vízsugarat soha ne irányítsa személyek, állatok, aktív elektromos szerelvények vagy maga a készülék felé.
Az érvényes előírásoknak megfelelően a készüléket soha nem szabad rendszer-elválasztó nélkül az ivóvíz hálózatról üzemeltetni. A
KÄRCHER vállalat megfelelő rendszer-el-választóját, vagy alternativ módon egy EN 12729 BA típusú rendszer-elválasztót kell használni.
Az olyan víz, amely rendszer elválasztón átfolyt, nem minősül ihatónak.
⚠VIGYÁZAT
A rendszer-elválasztót mindig a vízellátás-hoz kell csatlakoztatni és soha nem közvet-lenül a készülékhez.
Rendeltetésszerű használat
Ezt a magasnyomású tisztítót csak a következőkre szabad használni
– alacsony nyomású sugárral és tisztító- szerrel történő tisztításra (pl. gépek, jár- művek, építmények, szerszámok tisztí- tására).
– magasnyomású sugárral tisztítószer nélkül történő tisztításra (pl. homlokza-tok, teraszok, kerti gépek tisztítására).
Makacs szennyeződés esetén különleges tartozékként ajánljuk a szennymarót.
A vízminőség követelményei:
FIGYELEM
Magasnyomású anyagként csak tiszta vizet szabad használni. Szennyeződések idő előtti kopáshoz vagy lerakódáshoz vezetnek a készülékben.
Ha újrahasznosított vizet használnak, akkor a következő határértékeket nem szabad átlépni.
| pH-érték 6,5...9,5 | |
| elektromos vezetőképesség * | a friss víz vezetőképessége +1200 μS/cm |
| ülepíthető anyagok ** < 0,5 | mg/l |
| leszürhető anyagok *** < 50 | mg/l |
| Szénhidrogének < 20 mg/l | |
| Klorid < 300 mg/l | |
| Szulfát < 240 mg/l | |
| kalcium < 200 mg/l | |
| Összkeménység < 28 °dH | < 50 °TH< 500 ppm(mg CaCO3/l) |
| Vas < 0,5 mg/l | |
| Mangán | < 0,05 mg/l |
| Réz | < 2 mg/l |
| Aktív klór | < 0,3 mg/l |
| kellemetlen szagoktól mentes | |
| * Maximum összesen 2000 μS/cm** próbatérfogat 1 l, ülepítési idő 30 perc*** abrazív anyagok nélkül | |
Biztonsági berendezések
A biztonsági berendezések a felhasználó védelmét szolgálják, ezért ezeket nem szabad üzemen kívül helyezni vagy a működésükbe beleavatkozni.
Túlfolyószelep nyomás kapcsolóval
A vízmennyiség nyomás-/mennyiségszabályozóval történő csökkenésénél kinyílik a túlfolyószelep és a víz egy része visszafo- lyik a szivattyú szívó oldalához.
Ha a kézi szórópisztoly karját elengedi, akkor a nyomáskapcsoló a szivattyút lekapcsolja, a magasnyomású sugár leáll. Ha a kart meghúzza, a szivattyú ismét bekapcsol.
A túfolyószelep és a nyomás kapcsoló gyá- rilag van beállítva és leplombálva. Beállí- tást csak a szerviz végezheti.
Környezetvédelem
A csomagolási anyagok újra- hasznosíthatók. Kérjük, ne dob- ja a csomagolást a házi szemét- be, hanem vigye el egy újra- hasznosító helyre.
A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemeknek, olajnak és ha-sonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülékeket megfelelő gyűjtőrendszeren ke-resztül távolítsa el.
Az elektromos és az elektronikus készülékek gyakran tartalmaznak olyan alkotóelemeket, amelyek helytelen kezelés vagy helytelen ártalmatlanítás esetén potenciális veszélyt jelenthetnek az emberi egészségre és a környezetre. A készülék szabályszerű üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre. Az ilyen szimbólummal megjelölt készülékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani.
Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)
Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:
– A csomagolás tartalmát kicsomagoláskor ellenőrizni kell.
– Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt.
Ellenőrizze a olajszintet
→ Az olajszint kijelzőt álló készüléknél olvassa le. Az olajszintnek mindkét mutató felett kell lenni.
Olajtartály szellőzésének aktiválása
Csavarja ki a készülékfedél rögzítő csavarját, vegye le a készülék fedelét.
→ Vágja le az olajtartály fedelének hegyét.
→ Rögzítse a készülék fedelét.
A kézi szórópisztolyt, a sugárcsövet, a fúvókát felszerelni
Megjegyzés: Az EASY!Lock-rendszer egy gyorsan záró menet révén egyetlen fordulattal, gyorsan és biztonságosan összeköti egymással az alkotóelemeket.
→ Csatlakoztassa a magasnyomású fúvó-
kát a sugárcsőre.
→ Szerelje fel a hollandi anyát, és húzza meg kézzel (EASY!Lock).
→ Kösse össze a sugárcsövet és a kézi szórópisztolyt, majd húzza meg kézzel (EASY!Lock).
Tartozékok felszerelése
Tömlődob nélküli készülékek esetén:
→ Kösse össze a magasnyomású tömlöt a kézi szórópisztollyal és a magasnyomású csatlakozóval, majd húzza meg kézzel (EASY!Lock).
→ Pattintsa be a kábeltartót a markolat ol-dalán található furatba.
Tömlődobbal rendelkező készülékek esetén:
→ Dugja be a hajtókart a tömlődob-ten-gelybe és kattintsa be.
→ A magasnyomású tömlőt a feltekerés elött nyújtva fektesse le.
→ A magasnyomású tömlőt a hajtókar forgatásával egyenletes rétegekben tekerje fel a tömlődobra. Úgy válassza meg a feltekerési irányt, hogy a magasnyomású tömlő ne törjön meg.
→ Kösse össze a magasnyomású tömlőt és a kézi szórópisztolyt, majd húzza meg kézzel (EASY!Lock).
Üzembevétel
⚠️FIGYELMEZTETÉS
Sérülésveszély! A készüléknek, a tartozékoknak, a vezetékeknek és a csatlakozásoknak kifogástalan állapotban kell lenniük. Ha a készülék állapota nem kifogástalan, akkor nem szabad használni.
Elektromos csatlakozás
⚠ VESZÉLY
Áramütés veszélye.
– A készüléket feltétlenül dugós kapcsolóval kell az áramhálózatra kapcsolni. Nem elválasztható összeköttetés az áramhálózattal tilos. A dugós kapcsoló a hálózati leválasztásra szolgál.
– A készüléket csak váltóáramra kösse be.
– A csatlakozóaljzat biztosítékának mini-
mális értéke (lásd a műszaki adatokat)
– A megengedett maximális hálózati impedenciát az elektromos csatlakozási pontnál (lásd Műszaki adatok) nem szabad túllépni. Amennyiben valami nem világos a csatlakozási pontnál lévő hálózati impedanciával kapcsolatban, akkor kérem, lépjen kapcsolatba az energiaellátó vállalattal.
- Megfelelő átmérőjű hosszabbító kábelt használjon (lásd „Műszaki adatok“) és teljesen tekerje le a tömlődobról.
A csatlakozási értékeket lásd a típus táblán/Műszaki adatoknál.
→ Tekerje le a hálózati kábelt és fektesse le a padlóra.
→ Csatlakoztassa a hálózati csatlakozót egy aljzatba.
Víz csatlakozás
Csatlakozás a vízvezetékhez
⚠️FIGYELMEZTETÉS
Vegye figyelembe víz-szolgáltató vállalat előírásait.
Az érvényes előírásoknak megfelelően a készüléket soha nem szabad rendszer-elválasztó nélkül az ivóvíz hálózatról üzemeltetni. A
KÄRCHER vállalat megfelelő rendszer-el-
választóját, vagy alternatív módon egy EN 12729 BA típusú rendszer-elválasztót kell használni.
Az olyan víz, amely rendszer elválasztón átfolyt, nem minősül ihatónak.
A csatlakozási értékeket lásd a Műszaki adatoknál.
→ Az összekötő tömlőt (legalább 7,5 m hosszú, legalább 1“ átmérő) kösse be a készülék vízcsatlakozójába és a vízvezetékbe (például vízcsap).
Megjegyzés:
Az összekötő tömlő nem része a szállítási tételnek.
→ Nyissa ki a vízvezetéket.
Víz kiszívása nyitott tartályokból
→ Szívócsövet a szűrővel (megrend. szám 4.440-238.0) a vízcsatlakozásra csavarja rá.
→ Készülék szellőztetése:
Csavarja le a szórófejet.
A készüléket addig hagyja menni, amíg a víz buborékmentesen jön ki.
→ Kapcsolja ki a készüléket és csavarja vissza a szórófejet.
Használat
⚠ VESZÉLY
Sérülésveszély! A készüléket soha ne használja sugárcső nélkül. Minden használat előtt ellenőrizze, hogy a sugárcső szorosan illeszkedik-e. A sugárcső csavarzatát kézzel kell meghúzni.
Robbanásveszély!
Ne permetezzen ki éghető folyadékokat.
A készülék veszélyes területen történő használata esetén (pl. töltőállomás) figyelembe kell venni a megfelelő biztonsági előírásokat.
Sérülésveszély! Munka közben a kézi szórópisztolyt és a sugárcsövet mindkét kézzel tartsa.
Sérülésveszély! Üzem közben a kart és a biztosítókart nem szabad fixen beszorítani. Sérülésveszély! A biztosítókar megrongálódása esetén keresse fel a vevőszolgálatot.
Sérülésveszély magasnyomású vízsugár által! A készüléken végzett bármely munka
elött tolja előre a biztonsági pecket a kézi szórópisztolyon.
⚠VIGYÁZAT
A motorokat csak megfelelő olajleválasztóval ellátott helyen tisztítsa (környezetvédelem).
A kézi szórópisztoly kinyitása/ zárása
→ A kézi szórópisztoly kinyitása: Húzza meg a biztosítókart és a kart.
→ A kézi szórópisztoly zárása: Engedje el a biztosítókart és a kart.
Nagynyomású üzem
Megjegyzés:
A készülék nyomáskapcsolóval van ellátva. A motor csak akkor indul be, ha a kézi szórópisztoly nyitva van.
→ A magasnyomású csövet egészen te- kerje le a tömlődobról.
→ Állítsa a készülékkapcsolót „I“-re. A kontroll lámpa zölden világít.
→ Biztosítsa ki a kézi szórópisztolyt, ehhez tolja hátra a biztonsági zárat.
→ Nyissuk ki a kézi szórópisztolyt.
⚠ VESZÉLY
A nyomás-/mennyiségszabályozó beállítása esetén ügyelni kell arra, hogy a sugárcső csavarzata ne oldódjon ki.
→ A munkanyomást és a vízmennyiséget a nyomás-/mennyiség szabályozó elfordításával (fokozat nélküli) állítsa be (+/-).
Megjegyzés:
Legkisebb szállított mennyiség esetén a motor által leadott hő gondoskodik arról, hogy a víz kb. 15 °C-kal felmelegedjen.
Használat tisztítószerrel
⚠️FIGYELMEZTETÉS
A nem megfelelő tisztítószer a készülék és a tisztítandó tárgy sérüléseit okozhatja. Csak olyan tisztítószert használjon, amelyet a Kärcher jóváhagyott. Vegye figyelembe az adagolási javaslatokat és tanácsokat, amelyek a tisztítószerek mellett találhatók. A környezet védelme érdekében takarékosan bánjon a tisztítószerekkel Vegye figyelembe a tisztítószerekre vonatkozó biztonsági előírásokat.
A Kärcher tisztítószerek zavartalan munkát biztosítanak. Kérjen tanácsot vagy rendelje meg katalógusunkat vagy tisztítószer információs lapjainkat.
→ Töltse fel a tisztítószer-tartályt.
⚠ VESZÉLY
Sérülésveszély! A fúvóka cseréje előtt a ké- szüléket ki kell kapcsolni, és a kézi szóró- pisztolyt működtetni kell, amíg a készülék nyomásmentes nem lesz.
→ Biztosítsa a kézi szórópisztolyt, ehhez tolja előre a biztonsági zárat.
→ A magasnyomású fúvókát cserélje ki kisnyomású fúvókára (250-es méret, tartozék).
→ Állítsa be a tisztítószer adagoló szelepet a kívánt töménységre.
Tisztítószer koncentráció [%] (max. szállított mennyiség esetén)
| Az adagolószelep állása | 1 | 3 | 5 | 7 |
| Tisztítószer koncentráció [%](max. szállított mennyiség esetén) | 0,5 2, | 5 5,0 | 7,0 |
Javasolt tisztítási módszer
→ Takarékosan permetezze fel a tisztítószert a száraz felületre és hagyja hatni (ne hagyja megszáradni).
→ A feloldott szennyeződést a magasnyomású sugárral mossa le.
→ Üzem után a szűrőt mártsa tiszta vízbe. Az adagoló szelepet fordítsa a legmagasabb tisztítószer koncentrációra. Indítsa el a készüléket és egy percig öblítse át.
A használat megszakítása
→ Zárja le a kézi szórópisztolyt.
A készülék magától kikapcsol.
→ Biztosítsa a kézi szórópisztolyt, ehhez tolja előre a biztonsági zárat.
A megszakítás után:
→ Biztosítsa ki a kézi szórópisztolyt, ehhez tolja hátra a biztonsági zárat.
→ Nyissuk ki a kézi szórópisztolyt.
A készülék magától ismét bekapcsol.
Készenléti idő
A készenléti időben a készülék a kézi szórópisztoly kinyitásakor beindul. A kontroll lámpa zölden világít.
Ha a kézi szórópisztoly 30 percig zárva marad, a készenléti idő befejeződik. A kontroll lámpa zölden villog.
Készenléti idő visszaállítása
→ Állítsa „0“-ra a készülékkapcsolót.
→ Várjon egy kicsit.
→ Állítsa a készülékkapcsolót „I“-re.
A készüléket a szerviz szolgálat át tudja állítani állandó üzemre.
A készülék kikapcsolása
→ Zárja el a víztápláló-vezetéket.
→ Nyissuk ki a kézi szórópisztolyt.
→ Kapcsolja be a készüléket a készülék kapcsolóval, és járassa 5-10 másodpercen keresztül.
→ Zárja le a kézi szórópisztolyt.
→ Állítsa „0/OFF“-ra a készülékkapcsolót.
→ Csak száraz kézzel húzza ki a hálózati dugót a dugaljból.
→ Távolítsa el a vízcsatlakozást.
→ Húzza meg a kézi szórópisztolyt, amíg a készülék nyomástól mentes lesz.
→ Biztosítsa a kézi szórópisztolyt, ehhez tolja előre a biztonsági zárat.
⚠ VESZÉLY
Forrázásveszély forró víz által. A kikapcsolt készülékben lévő maradék víz fel tud melegedni. A tömlő vízellátástól való eltávolításakor a felmelegedett víz kifröccsenhet és forrázást okozhat. A tömlőt csak akkor vegye le, ha a készülék lehült.
A készülék tárolása
→ Helyezze be a kézi szórópisztolyt a tartóba.
→ Tekerje fel a magasnyomású tömlőt és akassza a tömlőtartó fölé.
vagy
A magasnyomású tömlőt tekerje fel a tömlődobra. Tolja be a hajtókar fogantyúját, a tömlődob biztosításához.
→ A csatlakozókábelt tekerje fel a kábel- tartóra.
Fagyás elleni védelem
FIGYELEM
A fagy tönkreteszi a készüléket, ha elótte nem ürítette le a vizet.
A készüléket fagytól védett helyiségben tárolja.
Ha fagymentes tárolás nem lehetséges:
→ Tisztítószer-tartály kiürítése (lásd „Ápolás és karbantartás/szükség esetén“).
→ Víz leeresztése.
→ Szivattyúzza át a készüléken a kereskedelemben szokványos fagyállószert.
Megjegyzés:
Használjon kereskedelmi forgalomban autókhoz kapható glikol alapú fagyállószert.
Vegye figyelembe a fagyállószer gyártójának az alkalmazásra vonatkozó előírásait.
→ A készüléket max. 1 percig hagyja menni, amíg a szivattyú és a vezetékek kiürülnek.
Szállítás
⚠VIGYÁZAT
Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.
FIGYELEM
Szállítás közben óvja a kart a károsodástól.
→ Hosszabb távú szállítás esetén a készüléket a fogantyúnál fogva húzza maga után.
→ Fekve történő szállítás előtt ürítse ki a tisztítószer-tartályt.
→ Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani.
Tárolás
⚠VIGYÁZAT
Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát.
Ezt a készüléket csak beltéri helyiségben szabad tárolni.
Ápolás és karbantartás
⚠ VESZÉLY
Sérülésveszély véletlenül beinduló készülék és áramütés által.
A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót.
Megjegyzés:
A fáradt olajat csak az erre kijelölt gyűjtőhelyen szabad elhelyezni. Kérjük, ott adja le a keletkező fáradt olajat. A környezet fáradt olajjal történő szennyezése büntetendő.
Biztonsági ellenőrzés/Karbantartási szerződés
Kereskedőjével rendszeres biztonsági el- lenőrzést tud megbeszélni vagy karbantar- tási szerződést köthet. Kérje tanácsunkat.
Minden üzem elött
→ Ellenőrizze a csatlakozókábelt károsodásra (veszély áramütés által), a sérült csatlakozókábelt azonnal cseréltesse ki jóváhagyott szerviz szolgálattal/elektromos szakemberrel.
→ Ellenőrizze a magasnyomású tömlőt esetleges sérülésekre (pukkadásveszély).
A sérült magasnyomású tömlöt azonnal cserélje ki.
→ Ellenőrizze a készüléket (szivattyú) vízzáróságra.
3 csepp/perc a megengedett és ennyi távozhat a készülék alsó oldalából. A készülék erős szivárgásánál keresse fel a szervizt.
Hetente
→ Olajszint ellenőrzése. Tejes olaj esetén (víz az olajban) azonnal keresse fel a szerviz szolgálatot.
→ Finomszűrő tisztítása.
Tegye nyomásmentessé a készüléket.
Csavarja ki a készülékfedél rögzítő csavarját, vegye le a készülék fedelét.
Csavarja le a szűrős fedelet.
Tisztítsa ki tiszta vízzel vagy sürített levegővel a szűrőt.
Fordított sorrendben rakja össze.
→ Tisztítsa ki a tisztítószer-szívócső szű-rőjét.
500 üzemóránként, legalább évente
→ A készülék karbantartását a szerviz szolgálattal végeztesse el.
→ Cserélje az olajat.
Olajcsere
Megjegyzés:
Az olaj mennyiségét és fajtáját lásd a „Műszaki adatok“-nál.
→ Csavarja ki a készülékfedél rögzítő csavarját, vegye le a készülék fedelét.
→ Olajleeresztő csavart elöl a motorburkolaton kicsavarni.
→ Engedje le az olajat a felfogóedénybe.
→ Csavarja vissza az olaj leengedési csa-vart.
→ Az új olajat lassan töltse be; a légbubo-
rékoknak el kell illanni.
→ Tegye vissza az olajtartály fedelét.
→ Rögzítse a készülék fedelét.
Szükség esetén
→ A tisztítószer-tartályt kiüríteni és kitisztítani.
Tisztítószer-tartály zárófedelét a szívócsővel kihúzni.
A készüléket a hátsó oldalára fektetni.
A tisztítószer-tartályt kiüríteni és kitisztítani.
Segítség üzemzavar esetén
⚠ VESZÉLY
Sérülésveszély véletlenül beinduló készülék és áramütés által.
- A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.
– Az elektromos alkatrészeket csak jóváhagyott szerviz szolgálattal ellenőriztesse és javítassa.
– Üzemzavarok esetén, melyek jelen fejezetben nem szerepelnek, kérdéses esetben és kifejezett utasítás esetén keresse fel a szerviz szolgálatot.
Kontroll lámpa
A kontroll lámpa az üzemállapotot (zöld) és az üzemzavart (piros) mutatja.
Visszaállítás:
→ Állítsa „0“-ra a készülékkapcsolót.
→ Várjon egy kicsit.
→ Állítsa a készülékkapcsolót „I“-re.
Üzemállapot kijelző
– Állandóan zöld: A készülék üzemkész.
- 1x zölden villog: Az üzemkész állapot 30 perc után lejárt. A készülék 30 perc folyamatos munka után kikapcsolt (biztonság kipukkadt magasnyomású tömlő esetén).
Üzemzavar kijelző
- 1x pirosan villog: A magasnyomású oldal szivárog. Ellenőrizze a magasnyomású tömlő, a tömlőkapcsolatok és a kézi szórópisztoly vízzáróságát.
- 2x pirosan villog: A motor túl forró. Állítsa „0“-ra a készülékkapcsolót. Hagyja lehülni a készüléket. Állítsa a készülékkapcsolót „l“-re.
- 3x pirosan villog: Hiba a feszültségellátásban. Ellenőrizze a hálózati csatlakozókábelt és a hálózati biztosítékokat.
- 4x pirosan villog: Áramfelvétel túl magas. Keresse fel a szervizt.
A készülék nem megy
→ A készenléti idő lejárt. Kontroll lámpa zölden villog. Kapcsolja ki és ismét be a készülékkapcsolót.
→ A csatlakozókábelt ellenőrizze károsodásokra.
→ Elektromos hibánál keresse fel a szerviz szolgálatot.
A készülék nem termel nyomást
→ Állítsa a szórófejet „Magasnyomás“-ra.
→ A szórófejet tisztítsa/cserélje ki
→ Tisztítsa ki a finomszüröt, szükség szerint cserélje ki.
→ Légtelenítse a készüléket (lásd „Üzembevétel“).
→ Ellenőrizze a víz hozzáfolyó mennyiséget (lásd Műszaki adatok).
→ Ellenőrizze a szivattyú minden táplálóvezetékét.
→ Szükség esetén keresse fel a szerviz szolgálatot.
A szivattyú szivárog
3 csepp/perc a megengedett és ennyi távozhat a készülék alsó oldalából. A készülék erős szivárgásánál keresse fel a szervizt.
→ A készülék erős szivárgásánál a szervizzel ellenőriztesse.
A szivattyú kopog
→ Ellenőrizze a víz- és tisztítószer szívóvezetékeinek szivárgását.
→ Légtelenítse a készüléket (lásd „Üzembevétel“).
→ Finomszűrő tisztítása.
→ Szükség esetén keresse fel a szerviz szolgálatot.
Nem szívja fel a tisztítószert
→ Cserélje ki a nagynyomású fúvókát a mellékelt kisnyomású fúvókára.
→ Ellenőrizze/tisztítsa ki a szűrős tisztító-szer-szívócsövet.
→ Tisztítsa meg/cserélje ki a visszacsapó szelepet a tisztítószer-szívócső végén.
→ Nyissa ki vagy ellenőrizze/tisztítsa ki a tisztítószer-adagolószelepet.
→ A tisztítószer-tartály szellőzőfuratát a burkolatban megtisztítani.
→ Szükség esetén keresse fel a szerviz szolgálatot.
Tartozékok és alkatrészek
Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét.
A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.
Garancia
Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyagvagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.
EU konformitási nyiltakozat
Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváha-gyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.
Termék: Nagynyomású tisztító
Típus: 1.286-xxx
Típus: 1.292-xxx
Típus: 1.441-xxx
Vonatkozó európai közösségi irányelvek:
2006/42/EK (+2009/127/EK)
2014/30/EU
2000/14/EK
Alkalmazott harmonizált szabványok:
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-79
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 61000-3-11: 2000
EN 62233: 2008
Követett megfelelés megállapítási eljárás:
2000/14/EK: V. függelék
Hangteljesítményszint dB(A)
Mért: 85
Garantált: 87
Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.
A dokumentáció összeállításáért felelős: S. Reiser
Alfred Kärcher SE & Co. KG
| HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus | HD 13/18 S Plus HD 13/18 SX Plus | ||||
| Hálózati csatlakozókábel | |||||
| Feszültség V 400/420 230 400 230 | |||||
| Áramfajta Hz 3~ 50 | |||||
| Csatlakozási teljesítmény kW 9,2 8,8 9,2 | |||||
| Biztosíték (lomha, Char. C) A 16 25 16 25 | |||||
| Védelmi fokozat | IPX5 | ||||
| Maximális megengedett hálózati impedancia | Ohm | (0,145+j0,090) | |||
| Hosszabbító kábel 10 m | mm2 | 2,5 | |||
| Hosszabbító kábel 30 m | mm2 | 4 | - | 4 | - |
| Vízcsatlakozás | |||||
| Hozzáfolyási hőmérséklet (max.) °C | 60 | ||||
| Hozzáfolyási mennyiség (min.) | l/h (l/min) | 1200 (20) | 1400 (23,3) | ||
| Szívásmagasság nyitott tartályból (20 °C) | m | 0,5 | |||
| Hozzáfolyási nyomás (max.) | MPa (bar) | 1 (10) | |||
| Teljesítményre vonatkozó adatok | |||||
| Víz munkanyomása (standard szórófejjel) | MPa (bar) | 3...25 (30...250) | 3...23 (30...230) | 3...18 (30...180) | |
| A standard fúvóka fúvókamérete | 047 | 050 080 | |||
| Max. üzemi túlnyomás | MPa (bar) | 27,5 (275) | 25,3 (253) | 19,8 (198) | |
| Szállított mennyiség | l/h (l/min) 500...1000 (8,3...16,67) | 650...1300 (8,3...21,67) | |||
| Tisztítószer felszívás | l/h (l/min) 0...80 (0...1,3) | ||||
| A kézi szórópisztoly visszalököereje (max.) | N | 62 | 68 | ||
| Az EN 60335-2-79 szerint megállapított értékek | |||||
| Kéz-kar vibrációs kibocsátási érték | |||||
| Kézi szórópisztoly | m/s2 | <2,5 | |||
| Sugárcső | m/s2 | <2,5 | |||
| Bizonytalanság K | m/s2 | 0,3 | |||
| Hangnyomás szint LpA | dB(A) | 72 | |||
| Bizonytalanság KpA | dB(A) | 2 | |||
| Hangnyomás szint LWA+ bizonytalanság KWA | dB(A) | 87 | |||
| Üzemanyagok | |||||
| Olaj mennyiség | I | 1,2 | |||
| Olaj fajta | SAE 90 | ||||
| Méretek és súly | |||||
| Hossz | mm 560 | ||||
| szélesség | mm 500 | ||||
| magasság | mm | 1090 | |||
| Súly tartozékok nélkül (SX) kg * ** | 84 (84,5) | ||||
| Tisztítószer tartály ürtartalma | I | 6 | |||
| * 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg | |||||
