| Terméktípus | Búvárszivattyú |
| Márka | T.I.P. |
| Modell | DrainPress 320024 Set |
| Hálózati feszültség | 230 V~ / 50 Hz |
| Felvett teljesítmény | 400 Watt |
| Védettségi fokozat | IPX8 |
| Nyomócső csatlakozás | 26,44 mm (3¼"), menetes kimenet |
| Maximális szállítási teljesítmény | 3 200 l/h |
| Maximális nyomás | 2,4 bar |
| Maximális szállítási magasság | 24 m |
| Maximális merülési mélység | 7 m |
| Szivattyúzható szilárd anyagok max. mérete | 2 mm |
| Folyadék max. hőmérséklete | 35 °C |
| Csatlakozókábel hossza | 10 m |
| Nettó tömeg | kb. 4,7 kg |
| Méretek (H x M x Ma) | 16 x 15,5 x 30,0 cm |
| Minimális önszívó magasság | 45 mm / 40 mm |
| Minimális szívási magasság | 4 mm / 1 mm |
| Maximális indítások száma óránként | 30 |
| Szállítási tartalom | Szivattyú, csatlakozó, használati utasítás |
| Fő funkciók | Tiszta vagy enyhén szennyezett víz szivattyúzása medencékhez, tartályokhoz, öntözéshez, szárításhoz (lapos szívás) |
| Karbantartás és tisztítás | Tiszta vízzel történő öblítés; a láb eltávolítása makacs szennyeződések esetén |
| Biztonság | Motor hővédelem; 30 mA-es FI-relé szükséges; tilos használni, ha emberek vannak a vízben |
| Pótalkatrészek és javíthatóság | Elérhető a www.tip-pumpen.de weboldalon; javítások szakképzett szerviz által |
Gyakran ismételt kérdések - DrainPress 320024 Set T.I.P.
Felhasználói kérdések a következőről DrainPress 320024 Set T.I.P.
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Szivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét DrainPress 320024 Set - T.I.P. és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DrainPress 320024 Set márka T.I.P..
HASZNÁLATI ÚTMUTATÓ DrainPress 320024 Set T.I.P.
Mit Regenfasszubehör
Mint termekeink mindegyike, ez is a legujabb muszaki ismeretekat alapul vevé keszült. A gep gyartasa es osszeszerelse is a legmodernebb szivattyu technika alapján törtent, a legmegbizhatobb villamos illetve elektronikus alkateszek felhasznalásával, igy garantált uj szereményenek magas minosege és hosszú elettartama.
Azert, hogy minded muszaki elonyt elvezhessen, olvassa at gondosan a hasznalati utasitast. A magyarazó abrak a hasznalati utasitas végén, a mellekletben talalhatok.
Sok oromet kivanunk az uy berendezeshez.
Tartalomjegyzék
- AltalanosBiztonsagi utmutatok 1
- Alkalmazási terület 2
- Muszaki adatok 2
- Szalitasiartalom 2
- Telepités 3
- Villamos csatlakozás 4
- Üzembe helyezés 4
- Karbantartás es segitség uzemzavarok eseten 5
- Garancia 6
- Alkatreszek rendelse 6
- Szerviz 7
Melleklet: abrak
1. Általános biztonsági utmutatók
Olvassa el gondosan ezt a hasznalati utasítast és ismerkedjen meg a kezelőelemekkel és a termék rendeltetesszerh hasznalatával. Nem felelunk oyan károkér, amelyek a hasznalati utasítas elóirásainak és utmutatasainak figyelmen kívül hagyasa miatt kõvetkeznek be. A hasznalati utasítas elóirásainak és utmutatasainak figyelmen kívül hagyasa miatt bekövetkezett károk nem esnek a garancia alá. Jolörize meg ezt a hasznalati utasítast és a készülék továbbadása esétén mellekelje.
A jelen hasznalati utmutató tartalmát nem ismerő személyek ezt a készüléket nem használhatják.
Gyermekek nem hasznalhatjak a szivattyut.
A szivattyk korlatozott fizikai, erzekelési vagy szellemi tulajdonságokkal rendelkező személyek, illetve csekély tapasztalattal és/vagy tudással rendelkező személyek is használhatják, ha valaki felügyeli öket, vagy a készülék biztonságos hasznalatára és az ebböl fakado veszélyekre vonatkozo utmutatasokat kapnak.
Gyermeke ne jatsszanak a keszülékkel. Tartsa gyermekektól távol a keszüléket és csatlakozóvezétékét.
A szivattyu nem hasznalható, ha emberek tartózkodnak a vizben.
A szivattyunak rendelkeznie kell egy maximum 30mA névleges árameròsségü hibaáram-védókapcsolóval (RCD/Fl-kapcsoló).
Ha a keszülk halózati csatlakozó gezetéke megserült, a veszelyek megelözese érdekében a gyartó, a gyartó ügyfélszolgálata vagy hasonloan képzett szakember cserélje ki azt.
Az alabbi szimbolumokkal jelzett utasitásokra és megallapitásokra különösen figyelemmel kell lenni:
Ennek az utasitásnak a figyelmen kívül hagyása személyi sérülseket és/vagy anyagi károkat okozhat.
Ezen utasítás figyelmen kívül hagyása áramütés veszélyével jár, ami személyi sérulést és/vagy anyagi károsodást okozhat.
Ellenorizze a keszüléket szallitasi karosodások miatt. Kár eseten a kiskereskedöt haladéktalanul - de legkésöbb a vásárlas datumátol szamított 8 napon belül - értesitéseni kell.
2. Alkalmazási terület
A specialis teruletekre tervezett tobbokozatos merulszivattyuk a T.I.P. cegtol kiemelkedoen hatekony elektramos szivattyukiszta, majdnemiszta vagy kcsit koszos viz szallitasara, amelyek tartalmaznak szilard anyagokat a muszaki adatokban meghatarozott maximalis meretig. A DrainPress sorozat szivattyui a meggyoz teljesitmeny-adataikkal sukretu ontzesi es viztelenitesi celokra, valamint folyadekok atszivattyasara vannak tervezve.
A tipikus hasznalati teruletek a DrainPress esetében: Medencék, tartályok és ciszternák kiszivattyúzasa, termek szárítása (lapos elszívó Funktionak köszzöhöen), esőtzető vagy öntőörendszer működtétese. Ez a termék magán, háztartási hasznalatra alkalmas, ipari celokra vagy tartós keringtő üzemre nem. A készülék nem alkalmas medencékben való hasznalatra, ha személyek tartózkodnak a medencékben, vagy a nyilvános ivóvizellátásban való hasznalatra.
A szivattyu nem alkalmas sósviz, fekália, gyúlekony, maró hatásu, robbanékony vagy más veszélyes folyadék szállitására. A szállitott folyadék hórmársklete nem lépheti tól a múszaki adatok kozott megadott legmagasabb hórmárskletet.
A szivattuhoz ken'anyagokat hasznalnak, amelyek szakszer'tlen alkalmazas eseten vagy a keszulek kurosodasakor a szallitott folyadekot szennyezhetik. A hasznait ken'anyagok biologiailag lebonthatok es egesszegugyi szempontbol artilmatlanok.
3. Muszaki adatok
| Model | DrainPress 3200/24 6H |
| Hálózati feszültseg / frekvencia | 230 V~ / 50 Hz |
| Névleges teljesítmény | 400 Watt |
| Védelmi fokozat | IPX8 |
| Nyomóoldali csatlakozás | 26,44 mm (3¼), külso menetes |
| Max. áfolyás (Qmax)1) | 3.200 l/h |
| Max. nyomás | 2,4 bar |
| Max. emelőmagasság (Hmax)1) | 24 m |
| Max. bemerülési mélység ∇ | 7 m |
| A szállított szilard szemcsék max. mérete | 2 mm |
| A szivattyúzott folyadék max. hömér séklete (Tmax) | 35 °C |
| Max. indítási gyakoriság oránkét | 30, egyenletesen elosztva |
| A csatlakozókabel hosszúsága | 10 m |
| Csatlakozókabel típusa | H05RN-F |
| Süly (netto, csatlakozó kábellel együtt) | ca. 4,7 kg |
| Min. önfelszívási szint (A)2) | 45 mm / 40 mm |
| Min. leszívási szint (B)2) | 4 mm / 1 mm |
| Indítási szint (C)2) | 600 mm - 250 mm |
| Kikapcsolási szint (D)2) | 60 mm - 170 mm |
| Mérétei (hossz. x mélység x magasság) | 16 x 15,5 x 30,0 cm |
| Cikkszám | 30181 |
1) Az ertekeket szukites nelkuli akadalytalan be- es kiomles mellett hataroztuk meg
2) A zárójelben levő adatok a hasznalati utasítás végén található abrákra vonatkoznak.
4. Szallitasi tartalom
A termek szallitasi tartalma az alabbiakat foglalja magaban:
Egy szivattyc satakozokabelle, egy csatlakozódarab, egy hasznalatiutasitas.
Ellenorizze a szailltasi tartalom hianytalansagat. Felhasznalasi cctlol fuggoen tovabbi tartozekok is szuksegesek lehetnek (lasd a, Telepités" es a, Tartalekkatreszek rendelese" c. fejezet). Ha a szivattyut peldaul esovz-szivattykent kell hasznalni, akkor az alkatreszboltunkban megfello tartozekokat lehet rendelni.
A csomagolast lehtoseg szerint a garancialis idoszak végéig orizze meg. A csomagoloanyagokat a környezetédelmi szempontok figyelembevetelével kell artilmatlanitani.
5. Telepités
5.1. Altalanos utmutatok a telepiteshez
A keszüléket a telepítés idöṭartama alatt nem szabad a villamos halózatra csatlakoztatni.
A szivatty es a teljes csatlakozasi rendszeret vedeni kell a fagytol.
Minden csatlakoz tomlonek teljesen tomitettnek kell lennie, mert a tomitetlen tomlok a szivattyu teljesitmenyét károsan befohyasolják, és jelentos károkat okozhatnak. Adott esetben hasznaljon alkalmas szigeteloanyagot, hogy a szerelés legmentesen történjen.
Acsavarozasok megfesztisénel kerulje a tulzott erkifjetst, mert kurosodasokat okozhat.
A csatlakoz tomlk elhelyezesenel ugyeljen arra, hogy suly, valamint rezgesek vagy feszultsgek ne hassanak a szivattyura. Ezenkivul a csatlakoz tomlk ne törjenek meg es elliranyu eses ne lépjen fel.
Minden csatlakoz tomlonek teljesen tomitettnek kell lennie, mert a tomitetlen tomlok a szivattyu teljesitmenyét károsan befoyásolják, és jelentós károkat okozhatnak.
5.2. A nyomóvezeték telepitése
A nyomóvezeték szállitja a folyadékot, amelyet szállitani kel, a szivattyútol a kiemelés helyeig. Az áramási veszteségek elkerulésére ajánlatos oyan nyomóvezeték hasznalata, amelynek ugyanolyan az atmérője, mint a szivattyu nyomáscsatlakozásanak (1)
A telepités megkonnyitése végett a szallitott alkatrészek koztt van egy kétreszes többdimenziós csatlakozó ividom (10) az alábbi csatlakozási lehetosegekkel: 33,25 mm (1 " ) és 26,44 mm (%") külso menetes csatlakozás, 28 mm és 34 mm.
A nyomotōmlóre való csatlakoztatásnála többdimenziós csatlakozó idom azon szükebb részeit, amelyekre nincs szükség, a tervezett metszéspontokon (a,b) le kell valasztani. A nem szükséges részek eltavolitásara háztartasi fúresz hasznalata ajánlott. Az 33,25 mm (1") külso menetre való csatlakoztatásnálCsak az ividomot hasznaljuk szukitó nélkül.
Nyomotomiokent erre a celra alkalmas rugalmas tomlot kell hasznalni -peldaul egy specialisan tervezett viztelenitto mlot.
5.3. Fix telepités
Fix telepités eseten a merev csovek ideális nyomotömlonek bizonyulnak. Az ilyen telepitésnel a nyomotömlot kozvetlen ü a szivattyukimenet mögött kell egy visszacapó szeleppel ellatni, hogy a szivattyu kikapcsolása utan ne folyjek vissza folyadék. A karbantartási munkák megkonnyitésère ajánlatos egy lezáró szelep elhelyezese a szivattyu és visszacapó szelep mögött. Ennek az az elónye, hogy a szivattyu szetszedesekor a lezáró szelep zárasa által a nyomotömlö nim fut úresen.
5.4. Az uzókapcsol beallitasa
Gyözödjön meg arról, hagy a szivattyu lekapcsol, ha a vizállás csökken és az üszókapcsoló a kikapcsolási szintet elére.
Győződjön meg arról, hagy a szivattyu lekapcsol, ha a vizállás csökken és az üszókapcsolá a kikapcsolásziintet elére.
A szivattyu kezi üzemmodjban (rogzitett uzokapcsolval) a szivattyufolyamatosan felugyelni kell, hogy ne mukodjon szarazon.
A szivattyunak van egy uszokapsolja (2), amelyik - a vizallstol fuggoen - a keszuleket automatikusan ki- vagy bekapsolja. Ha a vizllas a kikapsolasi szintet eleri vagy az ala sullyed, akkor a szivattyukapcsol. Ha a vizllas eleri az indifasi szintet vagy azimuthi kizvattuy ismét mukodni kezd. Az indifasi es kikapsolasi szint modosithato, ha az uzokapsolo szabadon mozgo kabelt (3) leroviditjuk vagy meghosszabbitjuk. A kabelhossz a szivatty fogojan (5) talalhato kabelvezeton (4) allithatobe. Mervado itt a kabel szabadon mozgo része, amely a kabelvezetotol az uzokapsoloiig erel. Novekvho hosszusag eseten a kikapsolasi szint csokken es emelkedik az indifasi szint. Fordtva, csokkeno hosszusag eseten az indifasi szint csokken es a kikapsolasi szint emelkedik.
Ha a szivattyu alekapcsolasi szint folott sziv, akkor az uzokapcsolot manualisan kell mukodtnei, pl. egyenes pozicioban rogzitve. Ehhez az uzokapcsolo kabelt az oldalskabelvezetsbol (4) ki kell vennie. Ezutan rogzitse az uzokapcsolot az erre valo tartoba a szivattyu elso reszen (13) uyg, hogy a kapcsolot fentrrol vertikalisan a tartoba betolja, hogy a kabel lefelé nezzen. Csak ebben az uzemi allapotban erhetoe el muzaki adatoknalmegadott minimalis leszivasi szint. A szivattyut folyamatosan felugyelni kell, hogy ne mukodjon szarazon.
5.5. Hasznalat lapos elszivo szivattyuként
Ha a kitunó lapos elszivo funkciot szeretne hasznalni a szivattyun (min. szivasi szint 1 mm) - pl. termek szaritára -, akkor le kell vennie a szennyezódes-racso t a szivatyú lában levó beszivo nyilásrol.
Ehhez a harom csavart (12) egyszere, amelyek taptotokent is szolgalmak, es a racsot tavalitsa el. Ezen uzemmodban alabbi pontokat kell figyelembe venni:
a)Csak tiszta vizet szabad szivattyuzni max. 0,5 mm rzescsemeretig. Mivel már nem all rendelkezsreszennyezodés-racs, fennall a veszelye annak, hogy a szivatty eldugul vagy blokkolodik, ill. a futokereke megserulnek.
b) A minimális szívási szint eléréséhz a szivattyunak manuális üzemmodban kell muködnie, azaz azuszókapcsolot rögztienen kell (lásd fent Ennek az a következménye, hogy a szivattyu tartóan üzemel mindaddig, amig fennáll a kapcsolat az elektramos halózattal. Emiatt fokozottabb a szárazon futás veszelye, ami a tulhevülés következtében súlyos károsodast okozhat a készülékben. Éppen ezert feltétlenül ügyeljen rá, hogy a szivattyuCsak akkor járjon, ha elegendo folyadékot tud szàllitani.
c) A szivattyó folyamat elinditása soran a vizszintnek legalább 45 mm-nek kell lennie (úgy, mint az onbesívó szintlél), hogy a szivattyházat légtelenitve legyen.
d) A szennyezódés-rács leszerelésevel és a csavarok kicsavarásával a max. szivattyu teljesítény 30%-kal csökken.
Normal uzemelésnel a szivattyut mindig felszerelt szennyezódes-raccsal kell uzemeltetni, hogy a szivattyu ne séruljön szennyezódések miatt.
5.6. A szivatty elhelyezese
A szivattyu elhelyezesenel vigyazzon arra, hagy a muzaki adatok kozott megadott maximalis bemerulési melységet ne lépje tuli. Ugyanigy nem szabad a minimum onfelszivasi szint ala kerulni. A tovabbi uzemelas folyamán aztán a vizallás a minimális leszivasi szintig csokkenhet. Helyezze a szivattyut szilard talajra. Ne tegya szivattyut kozvetlenul mozdithato kovekre vagy homokra. Az elhelyezensel feltetlenul figyelen arra, hogy a szivattyu ne borulhasson fel es felszivo nyilasaival (6) ne sullyedhessen a talajba. A homok, iszap vagy hasnlo anyagok felszivasat kerulni kell. A szivattyu elhelyezesere, megemelsssere es szallitasára kizarolag a fogoszolgál. Adott esetben leeresztéshez vagy magasba emeléshez megfelelo leeresztö kotelet kell hasznalni, amelyet a fogóra lehet felerösiteni. A szivattyu mozgatasára, megemelssere es szallitasára semmiképp sem szabad a nyomotömlôt vagy az uzókapcsoló kabelét hasznalni.
6. Villamos csatlakozás
A készülék halózati csatlakozó kabelle és halózati dugasszal rendelkezik. A halózati csatlakozó kabelt és halózati dugasztCsak szakszemelyzet cserelheti ki a veszelyhelyzetek elkerulése végett. Ne szalltsa a szivattyu kabelnel fogva, es ne hasznalja a kabelt arra sem, hogy a csatlakozódupot annal fogva huzza ki az aljzatabol. Ovja meg a csatlakozódupot és a halózati csatlakozókábelt a forro felületektöl, olajtol és éles peremektöl.
A muszaki adatoknál megadott ertekeknek meg kei feleniuk a telepités helyen érvenyes halózati feszültsegnek. A szerelesérf felelos szemelynek gondoskodnia kell arról, hogy az elektromos csatlakozás szabványos födeléssel legyen ellatva.
Az elektromos csatlakoztatásnak egy nagyérékenységü diferenciál-kapcsolóval (Fl-kapcsoló) kell rendelkeznie: = 30 mA (DIN VDE 0100-739).
A hosszabbitok keresztmetszete nem lehet kisebb, mint a VDE szerint H07RN-F (3× 1,0mm^2) jelzessel ellatott gumicöves gezetékeké. A halózati csatlakozónak és a kõteseknek froccsenő viz Ellen védettnek kell lennie.
7. Üzembe helyezés
Kerjuk, vegye figyembe a hasznalati utasitas vgen mellkletben talalhat o abkat is. Azok a szamok es mas adatok, amelyek az alabbi lefrasokban zarojelben vannak megadva, ezkre az abrakra vonatkoznak.
A szivattyu uzemelse kozben a vizben nem tartozkodhatnak szemelyek.
A szivattyut csak oyan teljesitmény-tartományiban szabad alkalmazni, amely a tipustablán meg van adva.
A szárazon futást - szivattyú muködtetése viz szaillitasa nélkül - meg kel akadályozni, mert a vizhiány a szivattyú felhevülését eredményezi. Ez a készülék jelentós karosodásat okozhatja.
Biztosftsa, hagy a villamos dugaszol csatlakozasok elontestl mentes teruleten legyenek.
Szigóru tilos a szivattyu nyilasaiba kézzel belenyúni, ha a készülék az elektramos halózathoz van csatlakoztatva.
A szivattyut minded hasznalat elott alaposan szemeljeg meg. Ez kulonosen ervenyes a halozati csatlakoz vozetekre es a halozati dugaszra. Figyeljen a csavarok rogzitese re es minded csatlakozas kifogastalan allapotara. Meghibasodott szivattyut nem szabad hasznalni. Karosodas eseten a szivattyut szakserviznek meg kell vizsgalnia.
Minden üzembe helyezésnel gondosan ügyelni kell arra, hogy a szivatty buztosan es fixen rogzitve alljon. Üzembe helyezésnel a halózati csatlakozó dugaszt egy 230-V-os valtoáramu dugaszol aljatba dugja be. Ha a vizszint eleri vagy tullépi az indítasi szintet, akkor a szivatty rogtön muködni kezd.
A mukodés befejezéséhez húzza ki a halózati csatlakozó dugaszt az aljzataból.
A T.I.P. DrainPress sorozat villamos szivattyi integralt termikus motorvedelemmel rendelkeznek. Tulterhelés esetén a motor magátol kikapcsol é a lehules bekovetkezte után ismet bekapcsol. A lehetséges okok és azok megsztüntetese a, Karbantartás és segitség üzemzavarok esétén' részben vannak leirva.
8. Karbantartás és segítseg ümezvavarok esetén
Karbantartási munkák elott a szivattyut le kell valasztani a villamos halózatról. Ha ez nem torténik meg, akkor fennáll az a veszély, hogy a szivattyu vyletlenszerüen elindul.
Nem felelunk oylan károkér, melyek szakszerütlen hibajavitasi kiserletek miatt keletkeznek. Szakszerütlen hibajavitasi kiserletek kovetkeztében keletkező károk minded garanciaigény megszünését eredményezik.
A készülékre érvényes hasznalati feltetelek és alkalmazásí területek figyelembevekte csökkenti a lehetséges üzemzavarok veszelyét és hozzajárul a készülék elettartamának meghosszabbitáshoz. Dörzsöló do anyagok a szallitott folyadékban - mint pédául a homok - meggyorsitják a kopast és redukálják a teljesitóképességet. Szakszerő hasznalat eseten a készülék nem igényel karbantartást. Szükség eseten ajánlatos a hidraulikus rész megtisztítasa a larakódásoktól és a szennyezödeşktól. Ez törtenhet tiszta vizzel valo leoblitéssel, ami egy tomló segitségevel a szivattyu nyomáscsatlakozoján keresztül vēgezhető. A konokabb szennyezödesek eltavolitáshoz a szivattyu lába (8) a szivattyu talpan levő csavarok oldásával leszerelheto. Minden mas szétserelst és az alkatrészek cserét csak a gyartó vagy arra feljagositutt ugyfészolgálat vēgezheti, hogy a veszelyeztetés elkerülhétő legyen. Fagy eseten a szivattyuban találhato viz megfagyva komoly károsodásokat okozhat. Ezert fagy kőzeli homérsekletnekél a szivattyut ki kell venni a szallitandó folyadékból és teljesen ki kell uriteni. Tárolja a szivattyut szaraz, fagybiztos helyen. Üzemzavarok eseten elször ellenörizze, hogy kezelési hiba törtent vagy más olyan ok lěpet fel, amely nem a készülék meghibásodásábló ered - pédául áramszünet kòvetkezzett be. Az alabbi listaban a készülék nefány esetleges üzemzavara, azok lehetséges okai és a megszüntetésükre vonatkozo tippek vannak felsorolva. Minden megnevezett intézkedes csak akkor vēgezhető el, ha a szivattyu le van valasztrva a villamos halózatlól. Ha egy üzemzavart onalloan nem tud megszüntetni, akkor forduljon az ügyfészolgáthoz, ill. aVASARs helyehez. További javitzosokat csak szakszemélyzet vēgezhet. Mindenképp vegye figyembe azt, hogy szakszerütlen javitäts miatt okozott károk esetübén a garanciaigény megszünik és a károkert nem vällalunk felelosséget.
| HIBA | LEHETSEGES OKA | MEGSZUNTETÉSE |
| 1. A szivattyu nem szállít folyadékot, a motor nem mūködik. | 1. Nincs áram.2. Bekapcsolt a termikus motorvédelem.3. Hibás a kondenzátor.4. Járókerék blokkolva.5. Az uzókapcsoló hibás. | 1. Egy GS-minősítésü készülékkel ellenőrizzük, hogy van-e feszültség (vegýük figyelembe aBiztonságiutasításokat!). Ellenőrizzük, hagy a csatlakozó dugó rendesen be van-e dugva.2. A szivattyú vázassza le a hálózatról, hagyja lehūnlí, és szüntesse meg az okot.3. Forduljon az ügyfélszolgálathoz.4. A járótkereket a blokkolás alól fel kell szabadftani.5. Forduljon az ügyfélszolgálathoz. |
| 2. A motor mūködik, de a szivattyu nem szállít folyadékot. | 1. A felszívó nyílások eldugultak.2. A nyomóTÜmiő eldugult.3. Levegő hatolt a szivattyútestbe.4. A szivattyú a min. leszívászi szint alá került; az uzókapcsoló esetleg rosszul van beállíva, mozkásában akadályozva van vagy meghibásodott. | 1. A dugulást meg kell szüntetni.2. A dugulást meg kell szüntetni.3. A szivattyú tölbször el kell indiflani, hogy az összes levegő kimenjen. Ellenőrizze, hogy a min. önszívó szint ne legyen tülépve (vizállás-zsint).4. Arra ügyeljen, hogy a min. leszívászi szintet ne érje el a szivattyú, adott esetben az uzókapcsoló t helyesen be kell allítanvi gaggoskodn kell arról, hogy szabadon mozoghasson; hibás uzókapcsolónál az ügyfélszolgálathoz kell fordulni. |
| 3. A szivatty u egy rovid mūködés után megáll, mert a termikus motorvédembekapcsolt. | 1. Az elektramos típfeszültseg nem egyezik meg a tipustablán megadott adatokkal. | 1. Egy GS-minősítésu készülékkel ellenorizzúk acsatakozóköbel gezetékein a feszültseget (vegyük figyelembe a biztonsági utasitásokat!). |
| 2. Szilardtest részecskék tõmtik el a szivattyú vagy a felszívô nyllást. | 2. A dugulast meg ke l szüntetni. | |
| 3. A folyadék tülságosan sürün folyó. | 3. A szivattyu nem alkalmas az ilyen folyadék szállitasához. Szükség eseten higitsa meg a folyadékot. | |
| 4. Tül magas a folyadék hörmséklete. | 4. Üglyelni ke l arra, hogy a szivattyüzott folyadék hörmséklete ne léje tül a maximálisan megengedett ertéket. | |
| 5. A szivattyu szárazon fut. | 5. Szütesse meg a szárazon futás okát | |
| 4. Elakado mūködés, ill. szabálytalan üzemeles. | 1. Szilardtest részecskék akadályozzák a járókereket. | 1. A szilardtest részecskét el ke l távolítani. |
| 2. Lásd a 3.3. pont. | 2. Lásd a 3.3. pont. | |
| 3. Lásd a 3.4. pont. | 3. Lásd a 3.4. pont. | |
| 4. A halózati feszültseg a türeshatáron kivül van. | 4. Gondoskodni ke l arról, hogy a halózati feszültseg megfeleljen a tipustablán talalható adatoknak. | |
| 5. A motor vagy a futókerék hibás. | 5. Forduljon az ügyfészolgálatohoz. | |
| 5. A szivattyu tül kevés vizet továbbit. | 1. Lásd a 2.1. pont. | 1. Lásd a 2.1. pont. |
| 2. Lásd a 2.2. pont. | 2. Lásd a 2.2. pont. | |
| 3. A járókerék elhasználódt. | 3. Forduljon az ügyfészolgálatohoz. | |
| 6. A szivattyu nem kapcsol be vagy ki. | 1. Az úszókapcsoló a Mozgásában akadályozva van. | 1. Biztositani ke l l az úszókapcsoló mozgási lehetőségét. |
| 2. Az úszókapcsoló hibásan van beálítva. | 2. Az úszókapcsoló helyesen ke l beálítani. | |
| 3. Az uzókapcsoló hibás. | 3. Forduljon az ügyfészolgálatohoz. |
9. Garancia
Ezt a berendezest a legmodernebb moiszerek szerint gyartottuk es ellenoriztuk. Az ertekesitogaranciat nyujt a kifogastalan anyagra es hibamentes elkeszitisre a mindenkori orszag törveny es elorasai szerint, amelyben a berendezest vasaroljak. A garancia ideje a vasrlas napjatol kezdodik az alabbi feltetelek szerint:
A garancia ideje alatt minded oyan hibat a koltsegek teritese nelkul megszuntetunk, amely anyag- vagy gyartasi hibara viszzavezetheto. A reklamaciokat kozvetlenul annak megallapitasa utan jeleneni keill.
A garanciaigeny a vevo vagy harmadik szemely altali beavatkozas eseten megszunik. Azok a krok, amelyeket szakszerutlen banasmod es kezelés, helytelen felallitas vagy trolas, szakszerutlen csatlakoztatás vagy telepités vagy vis major vagy egyeb kulobefolyas okozott, nem esnek a garancialis teljesités ala.
A gyorsan kopó alkatrészek, minte. a jarokerek es csuszógyürtömtések nem esnek a garancia alá. Minden alkatrészt a legnagyobb gondossaggal é nagy erték uanyagok felhasznalásával gyartunk, es hosszú elettartamra vannak tervezve. A kopás azonban fugg a hasznalat jellegétól, annak intenzitásától é a karbantartasi idokozktól. Ebben a hasznalati utasitasban talalhato telepitési ékarbantartasi utmutatok betartasa ezert dontoen hozzájárul a kopó alkatrészek elettartamához.
Reklamaciok eseten fenntartjuk a jogot a hibas részek javitára, potlására vagy a berendezés cseréjère. A kicserét altakrészek a mi tulajdonunkba kerülnek. Kárterítesi igenyek ki vannak zárva, amennyiben a krokat szandékosan okoztak vagy a gyáró súlyos gondatlanságából fakadnak.
További igények a garancia alapján nem állnak fenn. A vásárólák a garancia igényét a vásárólstBizonyító nyugta bemutatasával kell igazolnia. A garancia igényt abban az országban lehet érvényesǐteni, ahol a berendezést megvásárolták.
Kulönleges utmutatasok:
- Ha az On berendezese már nem mukodik jol, elszor azt vizsgalja meg, hogy kezelisi hiba tortent-e vagy oyan ok all fonn, amely nem gezethetovissza a berendezes meghibasodasara.
-
Amennyiben meghibásodott berendezését javftani hozza vagy beküldi, mindenképp mellekelje az alábbidokumentumokat:
-
Nyugta a vásárlásráló
-
A fellepet hiba leirasa (egy lehetoleg pontos leiras megkonnyiti a jo utemu javitast).
-
Mielott meghibasodott berendezesét javitani hozná vagy kūldé, tavolitson el, kérjuk, minded potlólag hozzaillesztatt alkárészt, amelyek a berendzés eredeti allapotaban nem voltak meg. Ha a berendzés visszajuttatasánal ilyen alkárész hiányozna, azert nem vallalunk felelosséget.

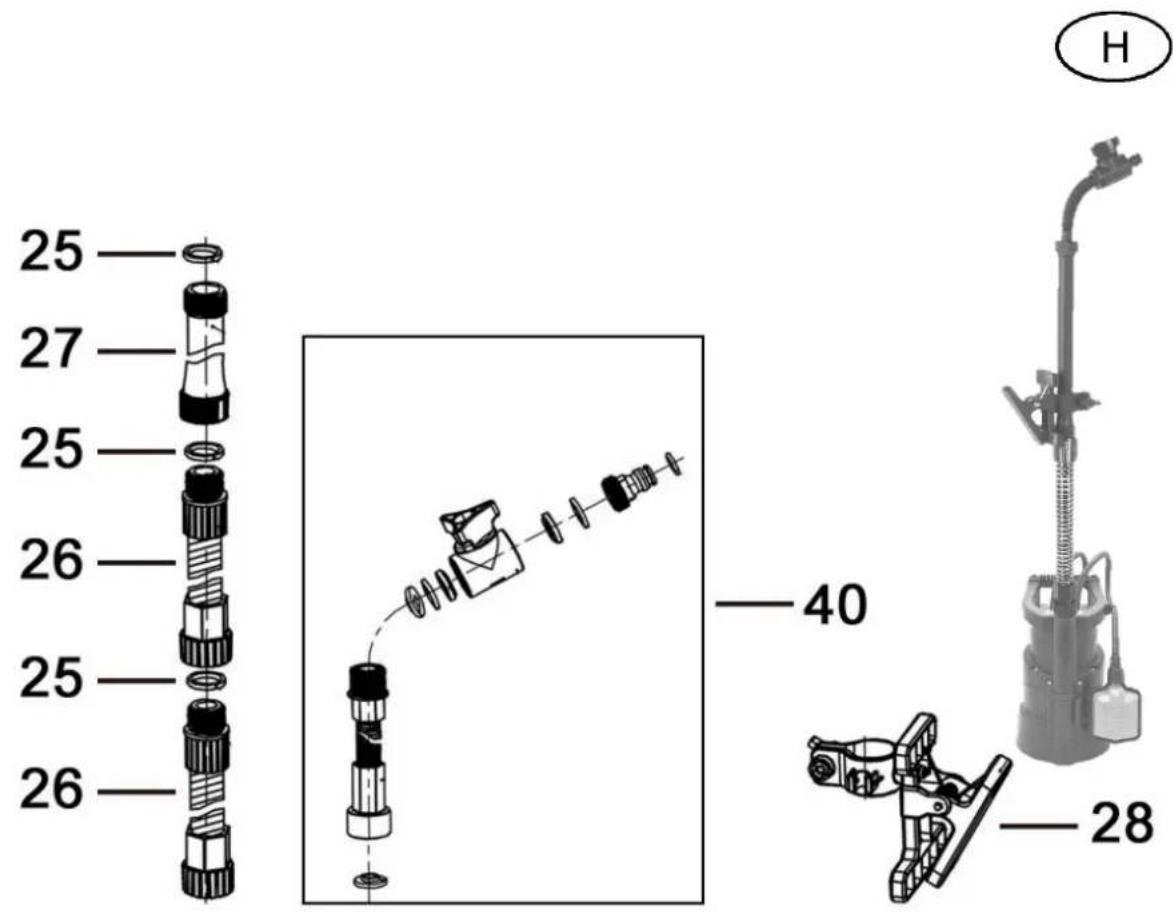

10. Alkatrészek rendelése
Alkatreszeket leggyorsabban, legegyszerubben es tegolcsobban az interneten at lehet rendelni. A honlapunk www-tip-pumpen.de rendelkezik komplet alkatresz aruhazzal, ahol nephany kattintassal intezheto a rendelés. Ezen kivul ott hozunk nyilvansagra informaciokat es ertekes tippekadunk a termekeinkkel es a tartozekokkal kapcsolatban, uy berendzeseket mutatkne be es az aktualis trendekrol es innovaciokrol is tajekoztatjuk a szivatty technologia teruleterol. Ha a szivatty peldaul esoviz-szivattyukent kell hasznalni, akkor az alkatreszboltunkban megfelelo tarozekokat lehet rendelni.
| Cikkszám | Pótalkárész | Leíras |
| 25 | 71625 | Lapos tömítésel |
| 26 | 70261 | Felvezető cső rugalmas |
| 27 | 71626 | Felvezető cső merev |
| 28 | 70262 | Tartófül |
| 40 | 70263 | Ürítő rész |
11. Szerviz
Garancialis igenyek vagy mukodesi zavarok eseten keresse fel a vasarlas helyet.
Szuksg eseten az aktualis kezelési utmutató pdf-valtozatat a service@tip-pumpen.de e-mail cimen igenyelheti.
Csak EU-országok számára
Elektromos keszüleket soha ne dobjon a haztartasi hulladek koze!
A 2012/19/EU szamú, az elektromos és elektronikai berendezesek hulladékaival foglalkozó EUirányel és annak a nemzeti jogba valo átiltese alapjan az elhasznalódt eigltromos berendezeseket külön kell gyüjteni és gondoskodni kell rola, hogy a környezetvedelmi elófrásoknak megfelelo ürahasznosítára kerüljenek. Ezzel kapcsolatos kerdeseivel keresse meg a hulladék artilmatlanitásával foglalkozó helyi vallalkozást.
Szanowny Kliencie!
Funkcionális részek / Részletek
1 Nyomáscsatlakozás
7 Halozati csatlakozó kabel
13 ÜSZókapcsoló tartóba
2 Uszokapcsolo
8 Szivattyú lába
3 Üszokapsoló kábele
9 Csavarok a szivatty laban
A Min. onfelszivasi szint*
4 Üszókapcsoló kábelvezetöje
10 Tömlökapcsolódás (gyorskuplungos)
B Min. leszivasi szint *
5 Tartoful
11 Szuro
C Inditasi szint
6 Felszó nyilások
12 Csavarok / Távolságartó
D Kikapcsolasi szint
- A megfeleő erékek a „Müszaki adatok“ részben vannak megadva
