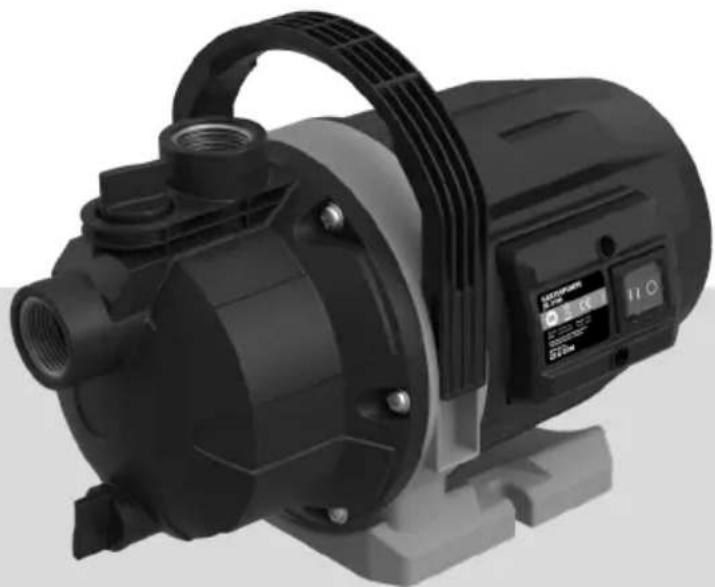

HASZNÁLATI ÚTMUTATÓ GP 6035 Güde

Az eredeti használati utasítás fordítása

35 °C IP X4 Csak azután használja a szivattyút, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Tartsa be a biztonsági utasításokat. Viselkedjen gyel- mesen harmadik személlyel szemben. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szerviz- szolgálathoz. Rendeltetés szerinti használat A szivattyú kizárólag víztelenítésre, valamint tartályok át- és kiszivattyúzására való a házban, a kertben, az udvaron és a mezőgazdaságban történő alkalma- zás során, és csak vízhez használható.Tekintettel a műszaki adatokra és a biztonsági utasításra Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős A szivattyú nem alkalmas hosszú idejű használatra (pl. halas tavakban, vagy patakokban cirkulációs szivattyúként). Ez esetben a berendezés élettartama jelentősen csökken. Ha ilyen munkára akarja használni, szerezzen be kapcsoló órát, s a munkaciklusok közé megfelelő tartamú pihenési fázisokat iktasson be. A szivattyú nem alkalmas a ciszternák és a kutak túlfolyása ellen, mint állandó, automatikus biztosíték, sem a pince térségben az alvíz színtjének a regulációjára. A szivattyút tilos ivóvíz szivatására használni! A szivattyút tilos, a nyomás növelése érdekében, a meglévő vízvezeték hálózathoz kapcsolni. A szivattyút tilos medencékben cirkulációs szivattyúként használni. Biztonsági Tudnivalók VIGYÁZZ! Áramütés veszélye! Áramütés veszélye áll fenn! A készüléket nem használhatják olyan személyek (be

leértve a gyerekeket is), akik korlátozott testi, értelmi, vagy szellemi képességeik, vagy hiányzó tapasztalat, esetleg tudás következtében nem képesek a gépet kezelni, ha nincsenek biztonságukért felelős személy felügyelete alatt, vagy betartják e személy utasítását a gép kezelésével kapcsolatban. A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel. Ezeket a személyeket tartsa a géptől megfelelő biztonsági távolságban. Kizárólag hiba áram elleni védőkapcsolóval használható (RCD előírás szerint max. hibaáram 30mA ). Kérem, forduljon villanyszerelőhöz!. Üzembehelyezés előtt kompetens villanyszerelő ellenőrizze, hogy a kötelező elektro – biztonsági utasítások be vannak-e biztosítva.Egyúttal be kell tartani az illetékes helyi rendelkezéseket is.41 MAGYAR

A gépet kapcsolja be a konektorba A berendezést tilos nedves, vagy vizes környezetben használni és kitenni eső hatásának. Ügyeljen arra, hogy a csatlakozó konektor távol és védve legyen a víztől és nedvességtől. A gépet semmi esetre sem szabad nedves aknákba szerelni (rövidzárlat és korrózió veszélye)! Ellenőrizze a feszültséget A tipuscimkén feltüntetett adatoknak azonosaknak kell lenniük az áramkör feszültségével. Kizárólag a kültérre jóváhagyott, fröccsenő víz ellen védett hosszabbítókábel használata megengedett. Az áramkörbe bekapcsolt szivattyút tilos a kábenél fogva tartani, vízbesüllyeszteni, felemelni,vagy szállítani! A berendezés üzembehelyezése előtt ellenőrizze, nincs-e megrongálva az elektromos kábel és/vagy a dugvilla. A veszélyeztetés elkerülése érdekében a megrongált hálózati kábelt a gyártó cserélje ki. Soha ne végezzen saját maga javításokat! A kábelt védje magas hőmérséklet hatásától, olajtól és éles tárgyaktól. Az esetben, ha a szivattyú működik, sem személyek, sem állatok nem tartózkodhatnak a szivatott folyadékban (pl. medencék, pincék, stb.) A szivattyút tilos üresen üzemeltetni. A szivattyút tilos felügyelet nélkül használni. Az esetleges hibás működés következtében károk kelet

kezhetnek. Az esetben, ha a szivattyút nem használja, azonnal kapcsolja ki az áramkörből. A szivatott folyadék hőmérséklete nem lehet +35 °C-nál magasabb. Az esetben, ha a szivattyút a háztartás vízellátására használja, feltétlenül tartsa be a helyi vízgazdálkodási hivatal szennyvíz kieresztésére vonatkozó utasításait. Az esetben, ha a szivattyút halas tavakban, kutakban, vízművekben, stb. használja, feltétlenül be kell tartani az illetékes ország szivattyú használatára vonatkozó előírásait. Ne használja a szivattyút, ha a kinti hőmérséklet ma

gasabb, mint 40 °C, vagy alacsonyabb 0 °C-nál. A szivattyú motorját nem szabad hideg időjárás ese

tén letakarni takaróval vagy más textil anyaggal azzal a szándékkal, hogy megvédje a víz befagyásától. A szivattyú használatakor a működtető felelős a har

madik személy biztonságáért. (pl. vízművek, stb.) Követelmények a gép kezelőjére A gép kezelője használat előtt gyelmesen olvassa el ahasználati utasítást. Szakképesítés : A gép használatához, szakemberrel valófelvilágosításon kívül nem szükséges speciális szakképesítés. Minimális korhatár : A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a atalkorúakfoglalkoztatása szakképzés alatt az oktató felügyelete melletszakképzettség elsajátítása érdekében. Képzés : A gép használatához elegendő szakember felvilágosításaresp. a használati utasítással való me- gismerkedés. Speciálisképzés nem szükséges. Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől.Az esetleges balesetek miatt a munkahelyen, a DIN 13164norma követelménye sze- rint, mindig legyen kéznél,elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén,a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbiadatokat::

1. A baleset színhelye

3. A sebesültek száma

4. A sebesülések típusa

Szimbólumok Használat előtt olvassa el a használati utasítást! A készüléken végzett bármilyen munka előtt mindig ki kell húzni a csatlakozó duga- szt a konektorból Tilos a kábelnél fogva húzni/szállítani Nem fagyálló 35˚C

A szivatott folyadék hőmérséklete nem lehet +35 °C-nál magasabb. Figyelem!Nem túl erős, és nem húzza fogóval.42 MAGYAR

Jótállás Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék meg- vétele napján kezdődik. A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot. A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása.A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás. A gyártó nem felelős azokért a károkért, melyek szakszerütlen szerelés, vagy szakszerütlen használat eredményeként keletkeznek. A berendezést szabályos időközönben ellenőrizni kell, hibátlan állapotban van-e. Figyelmeztetjük arra, hogy az érvényes normák szerint, nem vállalunk felelősséget a gép által okozott károkért, melyek az alábbi esetekben keletkeznek:• Szakszerűtlen javítás, melyet nem autorizált szervíz végez.• A gép nem rendeltetés szerinti használata• A szivattyú túlterhelése szünet nélküli használat

tal.• Fagyok, vagy más időjárási hatásokkal okozott károsodások Az alkatrészekre ugyanezek az előírások vonatkoznak Hogy megakadályozza, megelőzze a szivattyú hibás működése következtében beállt esetleges károkat (pl. elöntött helyiségek, stb.), a tulajdonos (kezelő) köteles megfelelő biztonsági rendelkezéseket életbe hozni (pl. vészjelző beszerelése, pótszivattyú, stb.). Kiselejtezés A készüléken, illetve a csomagoláson található, megsemmisítésre vonakozó piktogrammok. Az egyes jelentéseket a „Jelzetek“ c. fejezetben találja. Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre. A csomagolás megsemmisítése A csomagolás óv a szállítás közben fenyegető sérülésektől. A csomagolóanyagok általában körny

ezetvédelmi és hulladékgazdálkodási szempontok alapján kerülnek kiválasztásra, ezért újrahasz- nosíthatók. A csomagolóanyag újrahasznosítása csökkenti a hulladékmennyiséget. Egyes csomago- lóanyagok (pl. fóliák, styropor®) gyermekekre nézve veszélyt jelenthetnek. Figyelem, fulladásveszély!A csomagolás egyes Tilos a közlekedési médiumban tartóz- kodni Figyelmeztetés a veszélyes magas feszültségre. Figyelmeztetés automatikus bekapcsoló- dás lehetőségére Tartozékok – a csomagolás által nem tartalmazott, ajánlott tartozékok. Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre. Védje nedvesség ellen A csomagolást felállított helyzetben tartsa Karbantartás A készüléken végzett bármilyen munka előtt mindig ki kell húzni a csatlakozó dugaszt a konektorból A szivattyút minden használat előtt vizuálisan ellenőrizze, elsősorban azt, hogy a hálózati kábel és csatlakozó dugasz ne legyen hibás. A készüléket nem szabad használni, ha meg van rongálva, vagy a biztonsági berendezések hibásak. Ha a szivattyú megsérül vagy meghibásodik, a ja

vítását kizárólag GÜDE szerviz végezheti el. Kizárólag eredeti pótalkatrészek használata engedélyezett. VIGYÁZZ!: A szivattyúban hosszabb ideig álló víz a szerkezettől függően megrozsdásodhat! (Barna színeződés). Téli raktározás esetén ügyeljen arra, hogy a gépben ne maradjon víz, ugyanis a fagy kövertkeztében a berendezés tönkre mehet. A szivattyút szállítás előtt feltétlenül ki kell kapcsolni az áramkörből! Raktározás előtt a szivattyúból a vizet teljesen ki kell engedni és a berendezést fagyálló anyaggal kell ellátni. A mecha

nikai tömítés tapadását úgy akadályozza meg, hogy a szivattyút megfelelő olajjal öblítse ki. (pl.növényi olaj). Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbant

artás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.43 MAGYAR

Fontos információk az ügyfél részére Felhívjuk a felhasználó gyelmét, hogy mind a jótállási időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ezzel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs ese

tek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása. részeit gyermekektől távol tárolja, és a lehető leggyor

sabban semmisítse meg. Szervíz Vannak kérdései? Reklamáció? Szüksége van pótalka- trészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban. Gyártási szám: Megrendelési szám: Gyártási év: Gépszemle és karbantartási terv Időközök Teendők Esetleges további részletek Szükség szerint Tisztítsa ki a sarokszelepet és az előszűrőt Ellenőrizze a sarokszelep funkcióját Üzemzavarok – okok - eltávolításuk Üzemzavarok Okok Intézkedések A motor nem lép működésbe Az áramkörben nincs feszültség A szivattyúkerék le van blokkolva Fordítsa meg a motor tengelyét csavarhúzó segítségével a szellőztetőn keresztül ( a csúszó gyűrű leragadt tömítését lazítsa meg A szivattyú nem szív A sarokszelep hiányzik, esetleg nem tömít, el van dugulva A sarokszelep nincs a vízben A szivattyútestben nincs víz Túlságosan nagy szívómagasság A szívó vezetékben levegő buborékok vannak. A csatlakozók nincsenek tömítve, a szivattyú levegőt szív, a szivattyú nincs légtelenítve szerelje fel, esetleg tisztítsa meg a saroks- zelepet. A szívó szelepet sülyessze a vízbe A szivattyútestet töltse fel Ellenőrizze a szívás magasságát Ellenőrizze a szívótömlő tömítését. A bekapcsolást ismételje meg a „Bekapc- solás“ fejezet szerint! A hő szenzor kikapcsol- ja a szivattyút
