HASZNÁLATI ÚTMUTATÓ WPB 3618 LTX BL 24230 Quick METABO

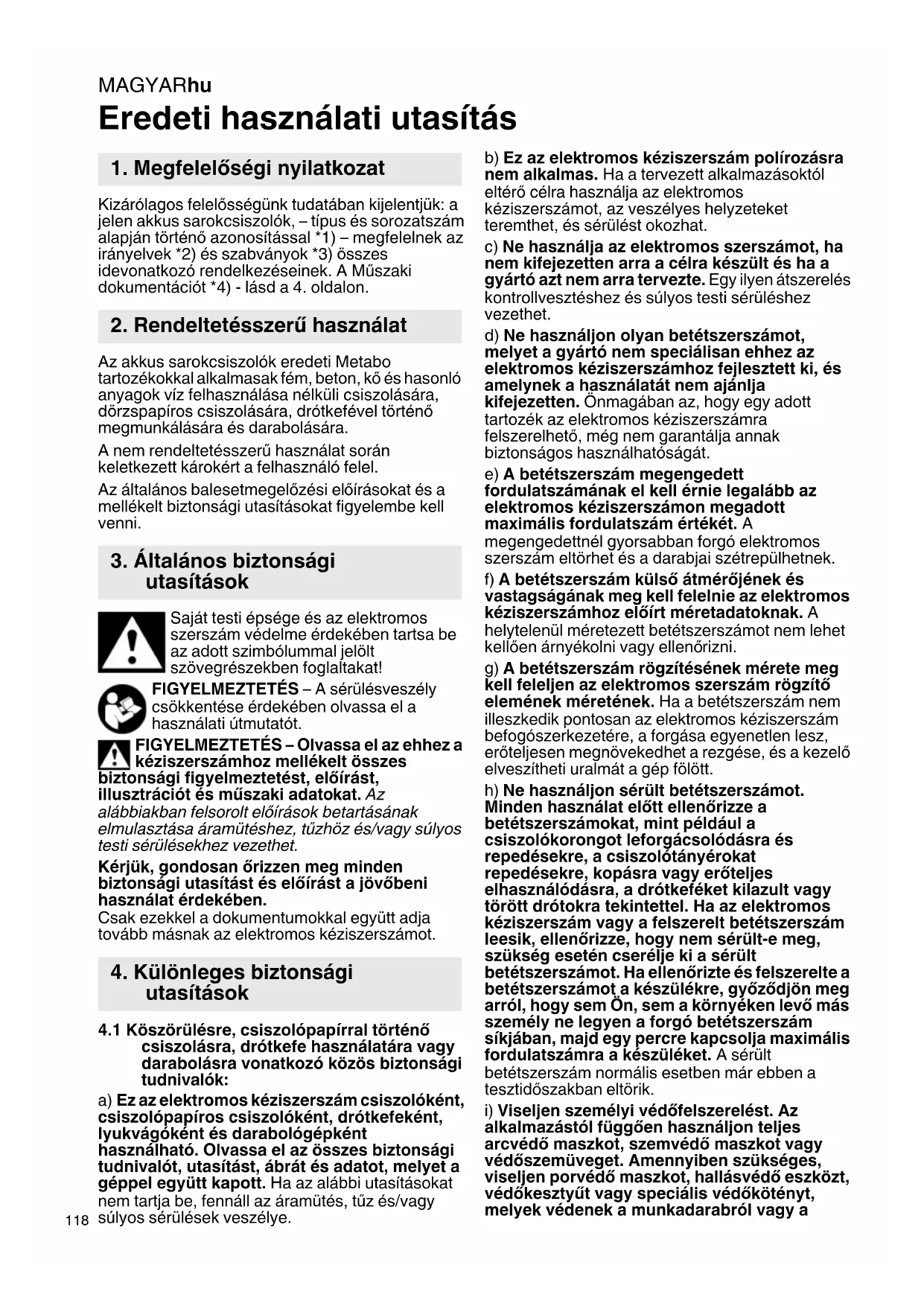

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: a jelen akkus sarokcsiszolók, – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 4. oldalon. Az akkus sarokcsiszolók eredeti Metabo tartozékokkal alkalmasak fém, beton, kő és hasonló anyagok víz felhasználása nélküli csiszolására, dörzspapíros csiszolására, drótkefével történő megmunkálására és darabolására. A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a használati útmutatót. FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és műszaki adatokat. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4.1 Köszörülésre, csiszolópapírral történő

csiszolásra, drótkefe használatára vagy darabolásra vonatkozó közös biztonsági tudnivalók: a) Ez az elektromos kéziszerszám csiszolóként, csiszolópapíros csiszolóként, drótkefeként, lyukvágóként és darabológépként használható. Olvassa el az összes biztonsági tudnivalót, utasítást, ábrát és adatot, melyet a géppel együtt kapott. Ha az alábbi utasításokat nem tartja be, fennáll az áramütés, tűz és/vagy súlyos sérülések veszélye. b) Ez az elektromos kéziszerszám polírozásra nem alkalmas. Ha a tervezett alkalmazásoktól eltérő célra használja az elektromos kéziszerszámot, az veszélyes helyzeteket teremthet, és sérülést okozhat. c) Ne használja az elektromos szerszámot, ha nem kifejezetten arra a célra készült és ha a gyártó azt nem arra tervezte. Egy ilyen átszerelés kontrollvesztéshez és súlyos testi sérüléshez vezethet. d) Ne használjon olyan betétszerszámot, melyet a gyártó nem speciálisan ehhez az elektromos kéziszerszámhoz fejlesztett ki, és amelynek a használatát nem ajánlja kifejezetten. Önmagában az, hogy egy adott tartozék az elektromos kéziszerszámra felszerelhető, még nem garantálja annak biztonságos használhatóságát. e) A betétszerszám megengedett fordulatszámának el kell érnie legalább az elektromos kéziszerszámon megadott maximális fordulatszám értékét. A megengedettnél gyorsabban forgó elektromos szerszám eltörhet és a darabjai szétrepülhetnek. f) A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos kéziszerszámhoz előírt méretadatoknak. A helytelenül méretezett betétszerszámot nem lehet kellően árnyékolni vagy ellenőrizni. g) A betétszerszám rögzítésének mérete meg kell feleljen az elektromos szerszám rögzítő elemének méretének. Ha a betétszerszám nem illeszkedik pontosan az elektromos kéziszerszám befogószerkezetére, a forgása egyenetlen lesz, erőteljesen megnövekedhet a rezgése, és a kezelő elveszítheti uralmát a gép fölött. h) Ne használjon sérült betétszerszámot. Minden használat előtt ellenőrizze a betétszerszámokat, mint például a csiszolókorongot leforgácsolódásra és repedésekre, a csiszolótányérokat repedésekre, kopásra vagy erőteljes elhasználódásra, a drótkeféket kilazult vagy törött drótokra tekintettel. Ha az elektromos kéziszerszám vagy a felszerelt betétszerszám leesik, ellenőrizze, hogy nem sérült-e meg, szükség esetén cserélje ki a sérült betétszerszámot. Ha ellenőrizte és felszerelte a betétszerszámot a készülékre, győződjön meg arról, hogy sem Ön, sem a környéken levő más személy ne legyen a forgó betétszerszám síkjában, majd egy percre kapcsolja maximális fordulatszámra a készüléket. A sérült betétszerszám normális esetben már ebben a tesztidőszakban eltörik.

i) Viseljen személyi védőfelszerelést. Az

alkalmazástól függően használjon teljes arcvédő maszkot, szemvédő maszkot vagy védőszemüveget. Amennyiben szükséges, viseljen porvédő maszkot, hallásvédő eszközt, védőkesztyűt vagy speciális védőkötényt, melyek védenek a munkadarabról vagy a

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

csiszolóeszközről lepattanó kis részecskéktől. A szemet védeni kell a különböző alkalmazások során keletkező szétrepülő idegen testektől. A por- vagy légzésvédő maszknak ki kell szűrnie az alkalmazás során keletkező port. Ha hosszú időn keresztül erős zajhatásnak van kitéve, halláskárosodást szenvedhet. j) Ügyeljen arra, hogy kívülálló személyek kellő távolságra legyenek a munkaterülettől. Minden, a munkaterületre belépő személy köteles személyi védőfelszerelést viselni. A munkadarabról vagy a törött betétszerszámról lepattogzó szilánkok elrepülhetnek és a munkaterület közvetlen környezetén kívül is okozhatnak sérüléseket. k) Tartsa a gépet a szigetelt markolatnál fogva, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat. l) Soha ne tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen le nem áll. A forgó betétszerszám érintkezésbe kerülhet a lerakó felülettel, így elveszítheti az ellenőrzést az elektromos kéziszerszám fölött. m) Ne működtesse az elektromos kéziszerszámot szállítás közben. A ruhája véletlenül beakadhat a forgó betétszerszámba és az befúródhat a testébe. n) Rendszeresen tisztítsa meg az elektromos kéziszerszám szellőzőnyílásait. A motor szellőzése beszívhatja a port a házba, és a nagy mennyiségben felgyülemlett fémpor elektromos veszélyeket okozhat. o) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. Aszikrák lángra lobbanthatják az anyagot. p) Ne használjon olyan betétszerszámot, amelynek hűtéséhez folyadékra van szükség. Víz vagy más folyékony hűtőanyag használata esetén fennáll az elektromos áramütés veszélye.

4.2 Visszacsapódás és a megfelelő

biztonsági tudnivalók A visszacsapódás a forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe stb., blokkolása vagy beakadása következtében jelentkező hirtelen reakció. A beakadás vagy blokkolás a forgó betétszerszám hirtelen leállásához vezet. Ilyenkor az ellenőrizetlen elektromos kéziszerszám a betétszerszám forgásirányával ellentétes irányban a blokkolás helye felé csapódik. Ha pl. a csiszolótárcsa beakad a munkadarabba vagy leblokkol, a csiszolótárcsának a munkadarabba merülő pereme beakadhat, aminek következtében kitörhet egy darab a csiszolótárcsából, vagy visszacsapódást okozhat. A csiszolótárcsa ekkor a kezelő felé vagy ezzel ellentétes irányban mozdul el, a tárcsa blokkolási ponton való forgásirányától függően. Ennek hatására akár el is törhet a csiszolótárcsa. A visszacsapódás az elektromos szerszám nem megfelelő használatából és/vagy a nem megfelelő munkakörülményekből adódik. A következőkben leírt biztonsági előírások betartásával annak előfordulása elkerülhető. a) Fogja szorosan az elektromos kéziszerszámot, teste és karja pedig olyan helyzetben legyen, hogy fel tudja fogni a visszacsapódásból eredő erőket. Mindig használja a kiegészítő markolatot, ha az rendelkezésre áll, hogy felfutáskor a lehető legnagyobb ellenőrzést gyakorolhassa a visszacsapódásból eredő erők vagy a reakciónyomatékok fölött. A kezelő megfelelő óvintézkedések megtételével uralma alatt tarthatja a visszacsapódásból eredő és a reakcióerő ket. b) Soha ne nyúljon a kezével a forgó betétszerszámok közelébe. A betétszerszám visszacsapódáskor a keze fölé kerülhet. c) Kerülje testével azt a területet, amerre az elektromos kéziszerszám visszacsapódáskor elmozdulhat. A visszacsapódás azzal ellentétes irányban mozdítja el az elektromos kéziszerszámot, mint amerre a blokkolás helyén a csiszolótárcsa mozog. d) Különösen óvatosan használja a szerszámot a sarkokban, éles peremek környékén, stb. Akadályozza meg, hogy a betétszerszám a munkadarabhoz csapódjon, és elakadjon. A forgó betétszerszám a sarkokban, éles peremek közelében vagy visszapattanáskor hajlamos az elakadásra. Ez az ellenőrzés elvesztéséhez vagy visszacsapódáshoz vezethet. e) Ne használjon láncfűrészlapot fa vágásához, szegmentált gyémánt csiszolótárcsát 10 mm- nél nagyobb szegmenstávolsággal és fogazott fűrészlapot. Az ilyen betétszerszámok gyakran vezetnek visszacsapódáshoz és kontrollvesztéshez.

4.3 Csiszolásra és darabolásra vonatkozó

különleges biztonsági tudnivalók: a) Kizárólag az elektromos kéziszerszámhoz engedélyezett csiszolószerszámot és az ennek megfelelő védőburkolatot használja. A nem az elektromos kéziszerszámhoz készült csiszolószerszámok nem árnyékolhatók kellően, és működésük bizonytalan. b) A hajlított csiszolótárcsákat úgy kell felhelyezni, hogy a csiszolófelület a védőburkolat pereme alatt legyen. A nem szakszerűen felszerelt, a védőburkolat peremén túllógó csiszolótárcsát nem lehet megfelelően védeni. c) A védőburkolatot biztonságosan kell felszerelni az elektromos kéziszerszámra, és a maximális biztonság érdekében úgy kell beállítani, hogy a csiszolószerszám lehető legkisebb része legyen szabadon a kezelő irányában. A védőburkolat segít megvédeni a kezelőt a törmeléktől, a csiszolószerszámmal való esetleges érintkezéstől, illetve a szikráktól, amelyek meggyújthatják a ruházatot.MAGYARhu

d) A csiszolószerszámok csak a javasolt alkalmazási területükön használhatóak. Példa: Ne végezzen csiszolást a darabolótárcsa oldalfelületével. A darabolótárcsa rendeltetésszerű használatakor a tárcsa peremét használja anyaglehordásra. A csiszolótest a ráható oldalirányú erő következtében eltörhet. e) Mindig sértetlen, megfelelő méretű és alakú szorítókarimát használjon a kiválasztott csiszolótárcsához. A megfelelő karima megtámasztja a csiszolótárcsát, így csökkenti annak veszélyét, hogy a csiszolótárcsa eltörjön. A darabolótárcsához használt karima jól megkülönböztethető a más csiszolótárcsákhoz használt karimáktól. f) Ne használja nagyobb elektromos kéziszerszámok elkoptatott csiszolótárcsáit. A nagyobb elektromos kéziszerszámokhoz készült csiszolótárcsák nem a kisebb elektromos kéziszerszámok magasabb fordulatszámára készülnek, és ezért könnyen eltörhetnek. g) Kettős célra használható tárcsák alkalmazásakor mindig az adott alkalmazásnak megfelelő védőburkolatot kell használni. A megfelelő védőburkolat használatának elmulasztása esetén a kívánt védelem elmarad és ez súlyos sérülésekhez vezethet.

4.4 További különleges biztonsági

tudnivalók a darabolásra vonatkozóan: a) Kerülje a darabolótárcsa blokkolódását vagy a túl nagy leszorító nyomást. Ne készítsen túlságosan mély vágásokat. A darabolótárcsa túlterhelése növeli annak igénybevételét és hajlamosságát a megakadásra vagy blokkolásra, és ezzel növeli a visszacsapódás vagy a csiszolótest törésének veszélyét. b) Óvakodjon a forgó darabolótárcsa előtti és utáni területektől. Ha a darabolótárcsát a munkadarabban Öntől távolodó irányban mozgatja, a visszacsapódás közvetlenül Ön felé repítheti az elektromos kéziszerszámba befogott, forgó tárcsát. c) Ha megszakítja a munkavégzést, vagy beszorul a darabolótárcsa, kapcsolja ki az elektromos kéziszerszámot, és tartsa azt nyugodtan, míg teljesen le nem áll a tárcsa. Soha ne próbálja a még forgó darabolótárcsát kihúzni a vágatból, mert annak azonnali visszacsapódás lehet a következménye. Állapítsa meg a beszorulás okát, majd hárítsa el azt. d) Ne kapcsolja vissza az elektromos kéziszerszámot, amíg a betétszerszám még a munkadarabban van. Várja meg, míg a darabolótárcsa eléri a teljes fordulatszámát, mielőtt óvatosan folytatná a vágást. Ellenkező esetben a tárcsa megakadhat, kiugorhat a munkadarabból, vagy visszacsapódást okozhat. e) A lemezeket vagy nagyobb munkadarabokat támassza alá annak érdekében, hogy csökkenteni tudja a beszorult darabolótárcsa visszacsapódásának veszélyét. A nagyobb munkadarabok a saját súlyuk hatására behajolhatnak. A munkadarabot a tárcsa mindkét oldalán alá kell támasztani, mégpedig a vágás vonalának közelében és a pereménél is. f) Legyen különösen óvatos a meglevő falakba készülő "bevágások" esetén vagy más, be nem látható területen. A bemerülő darabolótárcsa gáz- vagy vízvezetékbe, elektromos kábelbe vagy más objektumba történő bevágás esetén visszacsapódást okozhat. g) Ne végezzen ívvágást. A darabolótárcsa túlterhelése növeli annak igénybevételét és hajlamosságát a megakadásra vagy blokkolásra, és ezzel növeli a visszacsapódás vagy a csiszolótest törésének veszélyét, ami súlyos sérülésekhez vezethet.

4.5 Különleges biztonsági tudnivalók

csiszolópapírral történő csiszolásra vonatkozóan: a) A megfelelő méretű csiszolólapot kell használni, és be kell tartani a gyártó által megadott, a csiszolólap kiválasztására vonatkozó adatokat. A csiszolótányéron túlnyúló csiszolólap sérüléseket okozhat, valamint a csiszolólap elakadásához, elszakadásához vagy visszacsapódáshoz vezethet.

4.6 Különleges biztonsági tudnivalók

drótkefével történő munkavégzésre vonatkozóan: a) Vegye figyelembe, hogy a drótkeféből a szokásos használat közben is szóródhatnak ki drótdarabok. Ne terhelje túl a drótokat túlságosan nagy leszorító nyomással. A szétrepülő drótdarabok nagyon könnyen áthatolhatnak a vékony ruházaton és/vagy a bőrébe fúródhatnak. b) Ha javasolt a védőburkolat használata, akadályozza meg, hogy a védőburkolat és a drótkefe egymáshoz érhessen. A tányér- és fazékkefék átmérője megnövekedhet a leszorító nyomás és a centrifugális erők hatására.

4.7 További biztonsági tudnivalók:

FIGYELMEZTETÉS – Mindig viseljen védőszemüveget. Viseljen hallásvédő felszerelést. FIGYELEM – Az elektromos szerszámot mindig két kézzel tartva kell használni. Ne használja a csiszoló véd őburkolatot daraboló csiszoláshoz. Darabolótárcsával történő munkavégzéskor biztonsági okokból használja a felpattintható darabolótárcsa- védőburkolatot. Ne használjon 10 mm nagyobb szegmensrésekkel ellátott szegmentált gyémánt darabolótárcsát. Csak negatív szegmensvágószögek megengedettek. Kötött darabolótárcsákat csak akkor lehet használni, ha azok edzettek. Használjon rugalmas alátétet, ha mellékeltek olyat a csiszolóeszközhöz, és ha annak használata előírás.MAGYAR hu

Vegye figyelembe a szerszám vagy tartozék gyártója által közölt adatokat! Védje a tárcsát a zsírtól és az ütésektől! A betétszerszámokat gondosan, a gyártó utasításainak megfelelően kell tárolni és használni. Soha ne használja a darabolótárcsát nagyoló csiszoláshoz vagy sorjátlanításhoz! A darabolótárcsát nem szabad oldalirányú nyomásnak kitenni. A munkadarabnak szorosan kell feküdnie és azt csúszás ellen biztosítani kell, pl. befogó szerkezet segítségével. A nagy munkadarabokat megfelelően alá kell támasztani. Ha menetes betétszerszámot használ, a tengely vége nem érintkezhet a csiszolószerszám lyukacsos aljával. Ügyeljen arra, hogy elég hosszú legyen a betétszerszám menete a tengely teljes hosszában történő felvétele érdekében. A betétszerszám menetének meg kell felelnie a tengely menetének. A tengely hosszát és a tengelymenetet lásd a 2. oldalon és a 15. Műszaki adatok c. fejezetben. Megrongálódott, egyenetlen ill. vibráló szerszámokat tilos használni. Ügyeljen rá, hogy ne sérüljenek meg a gáz- vagy vízcsövek, elektromos vezetékek és a főfalak (statika). A sérült vagy megrepedt kiegészítő markolatot ki kell cserélni. Ne üzemeltesse a gépet meghibásodott kiegészítő markolattal. A sérült vagy repedt védőburkolatot ki kell cserélni. Ne üzemeltesse a gépet meghibásodott védőburkolattal. Rögzítse a kisebb munkadarabokat. Pl. egy satuba való beszorítással. Gondoskodjon arról, hogy poros környezetben való munkavégzés során a szellőző nyílások szabadon legyenek. Ha szükségessé válna a por eltávolítása, először vegye ki az akkuegységet (ehhez ne használjon fém tárgyat) és kerülje el a belső részek sérülését. Amennyiben peremezett tárcsákat kettős célra (kombinált csiszoló- és daraboló-csiszoló tárcsák) használnak, csak a következő védőburkolat- fajtákat lehet használni: A-típus, C-típus. Lásd a 12.. fejezetet A megfelelő védőburkolat alkalmazása: A nem megfelelő védőburkolat kontrollvesztéshez és súlyos sérülésekhez vezethet. Példák a nem megfelelő alkalmazásra: -egy A-típusú védőburkolat oldalcsiszolásnál való alkalmazása során a védőburkolat és a munkadarab zavarhatja egymást, ami nem elegendő kontrollt eredményez. - egy B-típusú védőburkolat mellett a kötött darabolótárcsával való daraboló csiszolás során nagyobb a veszélye annak, hogy a kezelőt elérik a kirepülő szikrák és csiszolás során keletkező részecskék, valamint a csiszolótárcsa letört darabjai a csiszolótárcsa eltörése során. - egy A-, B-, C-típusú védőburkolattal betonban vagy falazatban végzett daraboló vagy oldalcsiszolásakor nagyobb a veszélye annak, hogy a porrobbanás, valamint a visszacsapódással járó kontrollvesztés lép fel. - egy A-, B-, C-típusú védőburkolat mellett a megengedettnél vastagabb tányérkefével való munkavégzés során a drótok a burkolatba nyúlhatnak és ez dróttörést eredményez. Mindig a betétszerszámhoz illő védőburkolatot kell használni. Lásd a 12.. fejezetet A porterhelés csökkentése: FIGYELMEZTETÉS - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen terhelések okozta veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi, vagy a hulladékeltávolításra vonatkozó előírásokat). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépbő l kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, -szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le.

4.8 Az akkuegységre vonatkozó biztonsági

tudnivalók: Óvja az akkuegységet a nedvességtől!MAGYARhu

Ne tegye ki az akkuegységet tűz hatásának! Ne használjon sérült vagy deformálódott akkuegységet! Ne nyissa fel az akkuegységet! Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit! A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki! Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek! Beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből. Győződjön meg arról, hogy kikapcsolta a gépet, mielőtt az akkuegységet behelyezi a helyére. Tartsa úgy a gépet az akkuegységek kivétele és behelyezése közben, hogy a be-/kikapcsoló gombot ne tudja véletlenül megnyomni. Meghibásodott gép esetén ki kell venni a gépből az akkuegységet. A lítium-ionos akkuegység szállítása: A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendeletek (UN 3480 és UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető. Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). Lásd a 2+3. oldalon. 1 támasztókarima (a WPB 36-18 LTX BL 24-230 Quick modellnél nem levehető) 2orsó 3 tengelyreteszelő gomb 4 elektronikai figyelmeztető kijelző 5 kapacitáskijelző nyomógomb 6 kapacitás- és figyelmeztető kijelző 7kiegészítő fogantyú / kiegészítő fogantyú rezgéscsillapítóval 8védőburkolat 9 szorítóanya * 10 Quick szorítóanya * 11 körmöskulcs * 12 nyomógomb az akkuegység kireteszeléséhez 13 akkuegység 14 retesz (a nem szándékos bekapcsolás ellen) 15 nyomókapcsoló (be- és kikapcsoláshoz) 16 fő markolat 17 gomb (a fő fogantyú elforgatásához) 18 feszítőzár (a szerszámmentes védőbura- állításhoz) 19 csavar (a feszítőzár szorítóerejének beállításához) 20 rögzítő kengyel

6.1 Kiegészítő markolat felszerelése

Csak felszerelt kiegészítő markolattal (7) használja a gépet! A kiegészítő fogantyút kézzel csavarja (igény szerint) a bal, a középső, vagy a jobb menetes furatba és húzza meg.

6.2 A védőburkolat felhelyezése

Biztonsági okokból kizárólag a mindenkori betétszerszámhoz tervezett védőburkolatot kell használni! A nem megfelelő védőburkolat kontrollvesztéshez és súlyos sérülésekhez vezethet. Lásd a 12.. Tartozékok c. fejezetet is! Lásd az F-jelű ábrát a 2. oldalon. - Nyissa ki a (18) feszítőzárat. Helyezze fel a védőburát (8) az ábrán látható helyzetben. - Forgassa el a védőburkolatot úgy, hogy a zárt része legyen a felhasználó felé. - Zárja a feszítőzárat. - Ha szükséges, a (19) csavarral (a feszítőzár nyitott állapotában) növelje a feszítőzár szorítóerejét. Csak olyan betétszerszámokat használjon, amelyeken a védőburkolat legalább 3,4 mm-rel túlnyúlik.

6.3 Elfordítható fő markolat

Csak bereteszelődött fő markolattal (16) dolgozzon. Lásd a C-jelű ábrát a 2. oldalon. - Nyomja be a gombot (17). -A fő markolat (16) most mindkét irányba 90°-kal elfordítható és reteszelhető. -Ellenőrizze a biztonságos illeszkedést: A fő markolatnak (16) be kell retesznie és azt ne lehet elforgatni.

Használat előtt töltse fel az akkuegységet (13). Töltse fel újra az akkuegységet teljesítménycsökkenéskor. Az akkuegység feltöltésére vonatkozó utasításokat a Metabo töltő használati útmutatójában találhat. Az akkuegységen van kapacitás- és figyelmeztető kijelző (6) (kiviteltől függő): - Nyomja meg a gombot (5) és a LED-lámpák kijelzik a töltésszintet. - Ha valamelyik LED-lámpa villog, az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni. WPB 36-18 ...: - Használjon mindig két Metabo 18 Voltos csúszóérintkezős akkuegységet. - Javasolt kapacitás: 5,5 Ah és nagyobb.

6. Üzembe helyezésMAGYAR hu

- Javasolt azonos elemszámú akkuegységek használata. Eltérő kapacitású (Ah) akkuegységek is használhatóak. Ebben az esetben az alacsonyabb kapacitású (Ah) akkuegység határozza meg a használati időt. Akkuegység rögzítő kengyel: A „DS“ jelzésű akkuegységet rögzítő kengyellel (20) látták el (lásd az B-jelű ábrát a 4. oldalon). Ez egy speciális leesés ellen védő biztosíték felhelyezésére szolgál, amellyel azt szeretnénk megakadályozni, hogy a magasban végzett munka során az akkuegységek leessenek.

6.5 Az akkuegység kivétele, behelyezése

Lásd az A-jelű ábrát a 2. oldalon. Kivétel: Nyomja meg az akkuegység-kireteszelés gombját (12) és húzza ki az akkuegységet (13). Behelyezés: Tolja be az akkuegységet (13) bekattanásig. Minden átszerelési munkálat előtt: vegye ki az akkuegységet a gépből. A gépet ki kell kapcsolni, a tengelyt le kell állítani. Darabolótárcsával történő munkavégzéskor biztonsági okokból használjon a daraboláshoz szükséges speciális védőburkolatot (lásd a 12.. Tartozékok c. fejezetet).

7.1 Tengely reteszelése

- Nyomja be a tengelyrögzítő gombot (3) és forgassa el a tengelyt (2) kézzel, míg a tengelyreteszelő gomb érezhetően be nem reteszel.

7.2 Csiszolótárcsa felhelyezése

Lásd a D-jelű ábrát a 2. oldalon. - Helyezze a tartókarimát (1) a tengelyre. Akkor helyezte fel helyesen, ha az már nem forgatható el a tengelyen. Helyezze fel a csiszolótárcsát a tartókarimára (1). A csiszolótárcsának egyenletesen fel kell feküdnie a tartókarimára.

7.3 Csak a WPB 36-18 LTX BL 24-230 Quick

modellhez: A Quick szorítóanyát rögzíteni/meglazítani (kivitelezéstől függ) A Quick szorítóanya (10) rögzítése: Ha a betétszerszám a befogási tartományban vastagabb mint 6 mm, a Quick gyorsszorító anya nem használható! Ilyenkor használja a szorítóanyát (9) a körmöskulccsal (11). Csak kifogástalan, sérülésmentes Quick szorítóanyát használjon: A nyílnak a külső gyűrű kimunkálása felé kell mutatnia (lásd az ábrát a 2. oldalon). - Reteszelje a tengelyt (lásd a 7.1. fejezetet). - Helyezze fel a Quick szorítóanyát (10) a tengelyre (2). Lásd az ábrát a 2. oldalon - Húzza rá a Quick szorítóanyát az óramutató járásával megegyező irányban. - Forgassa el erőteljesen a csiszolótárcsát az óramutató járásával megegyező irányban, ezzel húzza meg a Quick szorítóanyát. A W...B... megnevezésű gépeknél az utolsó 180°- on megnövekedett ellenállás érezhető. A Quick szorítóanya (10) oldása: - Reteszelje a tengelyt (lásd a 7.1. fejezetet). - Az óramutató járásával ellenkező irányban csavarja le a Quick gyorsszorító anyát (10).

7.4 A körmös anya rögzítése/oldása

A körmös anya (9) rögzítése: A körmösanya 2 oldala különböző. Csavarozza fel a körmösanyát az alábbiak szerint a tengelyre: Lásd az E ábrát a 2. oldalon - X) Vékony csiszolótárcsák esetén: A körmösanya (9) gyűrűs része felfelé néz, hogy a vékony csiszolótárcsát biztonságosan be lehessen fogni. Y) Vastag csiszolótárcsák esetén: A körmösanya (9) szára lefelé néz, hogy a körmösanyát biztonságosan fel lehessen helyezni a tengelyre. - Reteszelje a tengelyt. Húzza meg a körmösanyát (9) a körmöskulccsal (11) az óramutató járásával megegyező irányban. min. 20 Nm! - Figyelmeztetés: Alternatívaként a körmöskulccsal (11) való rögzítéshez a körmösanyát (9) a következők szerint kell meghúzni: Reteszelje a tengelyt. Csavarozza fel a körmösanyát (9) kézzel szorosan. Fogja meg a csiszolótárcsát a szélénél és húzza meg azt legalább 1/2 fordulattal az óramutató járásával megegyező irányban kézzel. A körmösanya oldása: - Reteszelje a tengelyt (lásd a 7.1. fejezetet). Csavarja le a körmösanyát (9) a körmöskulccsal (11) az óramutató járásával ellentétes irányban. A gépet mindig két kézzel fogja. Először kapcsolja be, majd helyezze a betétszerszámot a munkadarabra. Kerülje el a gép véletlen elindulását: mindig kapcsolja ki a gépet, amikor az akkuegységet kiveszi a gépből. A készülékre felszerelt markolatokat mindkét kézzel erősen kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

7. A csiszolótárcsa felhelyezése

8. HasználatMAGYARhu

Kerülje el, hogy a gép port vagy forgácsot kavarjon fel, vagy szívjon be. A gépet kikapcsolás után csak akkor tegye le, ha a motor már teljesen leállt. Lásd a B-jelű ábrát a 2. oldalon. Pillanatkapcsolás: Bekapcsolás: Tolja a reteszt (14) a nyíl irányába, majd nyomja meg a nyomókapcsolót (15). Kikapcsolás: Engedje el a nyomókapcsolót (15).

8.1 Munkavégzésre vonatkozó utasítások

Csiszolás: Mérsékelt erővel nyomja rá a gépet, és mozgassa ide-oda a felületen, hogy a munkadarab felülete ne forrósodjon fel túlságosan. Nagyoló csiszolás: A jó munkaeredmény érdekében 30° - 40° állásszög mellett végezze a munkát. Darabolás: Daraboláskor mindig ellenirányban (lásd az ábrát) végezze a munkát. Ellenkező esetben fennáll a veszélye annak, hogy a gép ellenőrizetlenül kiugrik a vágásból. Közepes, a megmunkálandó anyagnak megfelelően választott előtolással dolgozzon. Ne akadjon be a szerszám, ne nyomja rá, ne rángassa. Csiszolópapírral történő csiszolás: Mérsékelt erővel nyomja rá a gépet, és mozgassa ide-oda a felületen, hogy a munkadarab felülete ne forrósodjon fel túlságosan. Munkavégzés drótkefével: Közepes erővel nyomja rá a gépet. Kézi (17) markolat beállítására szolgáló gomb: A gombot alkalmanként le kell szívni, vagy száraz levegővel át kell fújni (lenyomott állapotban, a fő kézi markolat mind a 3 állásában). Ezt megelőzően húzza ki az elektromos szerszámot az energiaellátásról és a munkavégzés során viseljen védőszemüveget és porvédő álarcot. A lítium-ionos akkuegység szállítása: A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendeletek (UN 3480 és UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető. Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). A gép szállításához vegye ki az akkuegységet a gépből. Az elektronikus figyelmeztető kijelző (4) világít és csökken a terhelési fordulatszám. A hőmérséklet túl magas! Járassa a gépet üresjáratban, amíg az elektronikus figyelmeztető kijelző el nem alszik. Az elektronikus figyelmeztető kijelző (4) gyorsan villog és a gép nem m űködik. Működésbe lépett az újrabeindulás elleni védelem. Ha az akkuegységet bekapcsolt gépnél helyezi be, a gép nem indul el. Kapcsolja ki, majd újra be a készüléket. Az elektronikai figyelmeztető kijelző (4) villog és a gép nem működik. Nyomja meg a gombot (5) és a LED-lámpák kijelzik a töltésszintet. Ha az akkuegység kiürült, azt újra fel kell tölteni. Elektronikus biztonsági lekapcsolás: Az elektronikai figyelmeztető kijelző (4) villog és a gép magától KIKAPCSOLT. Az áramerősség túlságosan gyors emelkedésénél (mint az pl. egy hirtelen elakadáskor vagy visszaütéskor fellép), a gép kikapcsol. Kapcsolja ki a gépet. Ezután kapcsolja azt ismét be és dolgozzon tovább a szokásos módon. Kerülje a további blokkolásokat. Lásd a következő fejezetet: 4.2. Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A tartozékokat biztosan kell felhelyezni. Amennyiben a gépet egy tartóban működtetik: a gépet biztonságosan rögzíteni kell. A gép feletti uralom elvesztése sérülésekhez vezethet. Használja mindig a munkához illő betétszerszámot és az arra kijelölt védőburkolatot. Lásd a 5. oldalon. (Az ábrák példaértékűek). Munkafeladat: 1 = csiszolás a felülettel 2 = daraboló csiszolás 3 = lyukfúrás 4 = drótkefe használata 5 = csiszolópapírral való csiszolás Betétszerszámok:

1.1 = nagyoló csiszolótárcsa

1.2 = fazékcsiszoló (kerámia)

2.1 = darabolótárcsa „fém“

2.2 = darabolótárcsa „falazat/beton“

2.3 = gyémánt darabolótárcsa „falazat/beton“

2.4 = darabolótárcsa kettős céllal (kombinált

csiszoló- és daraboló-csiszoló tárcsák)

3.1 = gyémánt fúrókoronák

5.1 = lamellás csiszolótányér

5.2 = csiszolótányér csiszoló lapokhoz

12. TartozékokMAGYAR hu

előírt védőburkolat: A-típusú = daraboló védőbura B-típusú = védőbura csiszoláshoz C-típusú = védőbura csiszoláshoz és daraboló- csiszoláshoz (kombinált) D-típusú = védőbura fazékcsiszolóhoz További tartozékok: (lásd a www.metabo.com oldalon) AAkkutöltő Rend. sz.: 627378000 ASC 145 Rend. sz.: 627265000 ASC Ultra Rend. sz.: 627495000 ASC 145 Duo stb. BAkkuegység 18 V Rend. sz.: 625368000 5,5 Ah LiHD Rend. sz.: 625369000 8,0 Ah LiHD Rend. sz.: 625549000 10,0 Ah LiHD

Rend. sz.: 624990000 5,5 Ah LiHD Rend. sz.: 624991000 10,0 Ah LiHD 36 V Rend. sz.: 625344000 6,2 Ah LiHD stb. C Nagyolótárcsa (csak felszerelt védőburkolattal szabad használni) D Lamellás csiszolótányér (csak felszerelt védőburkolattal szabad használni) EVédőburkolat daraboláshoz. F Darabolótárcsa (csak a daraboláshoz való védőburkolat felszerelése után használja) G Gyémánt darabolótárcsa (csak a daraboláshoz való védőburkolat felszerelése után használja) HKézvédő (Az oldalt található kiegészítő fogantyú alatt kell felszerelni.) I Hosszabbító elem (Alátéttányérok használata esetén. Kb. 35 mm-rel megnöveli a távolságot a tengely és az alátéttányér között) J Alátéttányér rostos csiszolótárcsához (Felszereléséhez csak a készülékkel együtt szállított alátéttányér-szorítóanyát használja.) (Csak a kézvédő felszerelése után használja.) K Rostos csiszolótárcsa (Csak a kézvédő felszerelése után használja.) L Acél drótkefe (Csak a kézvédő felszerelése után használja.) M Szorítóanya (9) N Quick szorítóanya (10) A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Elektromos szerszám javítását csak villamos szakember végezheti! A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. A csiszoláskor keletkező por káros anyagokat tartalmazhat: Ne kezelje háztartási hulladékként, hanem szállítsa veszélyes hulladékot gyűjtő lerakóhelyre. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. Az akkuegységet ne dobja a háztartási szemétbe! Juttassa vissza a sérült vagy elhasználódott akkuegységet a Metabo kereskedőknek! Ne dobja vízbe az akkuegységet. Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztar- tási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni. A hulladékeltávolítás előtt működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztó- szalaggal). Az adatok értelmezését lásd a 4. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. U =az akkuegység feszültsége

max =a betétszerszám max. átmérője

max,1 =a betétszerszám max. megengedett vastagsága a befogási tartományban szorítóanya használata esetén (9)

max,2 =nagyolótárcsa/daraboló tárcsa: betétszerszám max. megengedett vastagsága

max32 =a betétszerszám max. megengedett vastagsága a befogási tartományban Quick anya használatakor (10)

max,4 =max. megengedett tányérkefe-vastagság M =tengelymenet l =a csiszolótengely hossza

=üresjárati fordulatszám (legnagyobb fordulatszám) m =súly (a legkisebb akkuegységgel) A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg. Megengedett környezeti hőmérséklet üzemelés közben: -20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hőmérséklet esetén). Megengedett környezeti hőmérséklet tárolásnál: 0 °C - 30 °C egyenáram A megadott műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően). Emissziós értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az

14. Környezetvédelem

15. Műszaki adatokMAGYARhu

elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Vékony lemezek vagy egyéb enyhén rezgő, nagy felületű munkadarabok csiszolása jelentősen nagyobb összkibocsátást okozhat (akár 15 dB), mint a megadott zajkibocsátási értékek. Az ilyen munkadaraboknál megfelelő intézkedésekkel, mint pl. nehéz, flexibilis csillapító lapok felhelyezésével, a lehetőségeknek megfelelően meg kell akadályozni a zajkibocsátást. A zajterhelés veszélyeztetésének megállapítása és a megfelelő fülvédő kiválasztása során is figyelembe kell venni a megnövekedett zajkibocsátást. rezgési összérték (három irányú vektorösszeg) az EN 62841 szabványnak megfelelően:

h, SG = rezgéskibocsátás (felületek csiszolása)

h, DS = rezgéskibocsátás (csiszolótányérral történő csiszoláskor)

h,SG/DS = bizonytalanság (rezgés) Jellemző A-osztályú zajszint

=hangteljesítményszint

= bizonytalanság Munka közben a zajszint átlépheti a 80 dB(A)-t. Viseljen fülvédőt!РУССКИЙ ru
