INSTRUKCJA OBSŁUGI WPB 3618 LTX BL 24230 Quick METABO

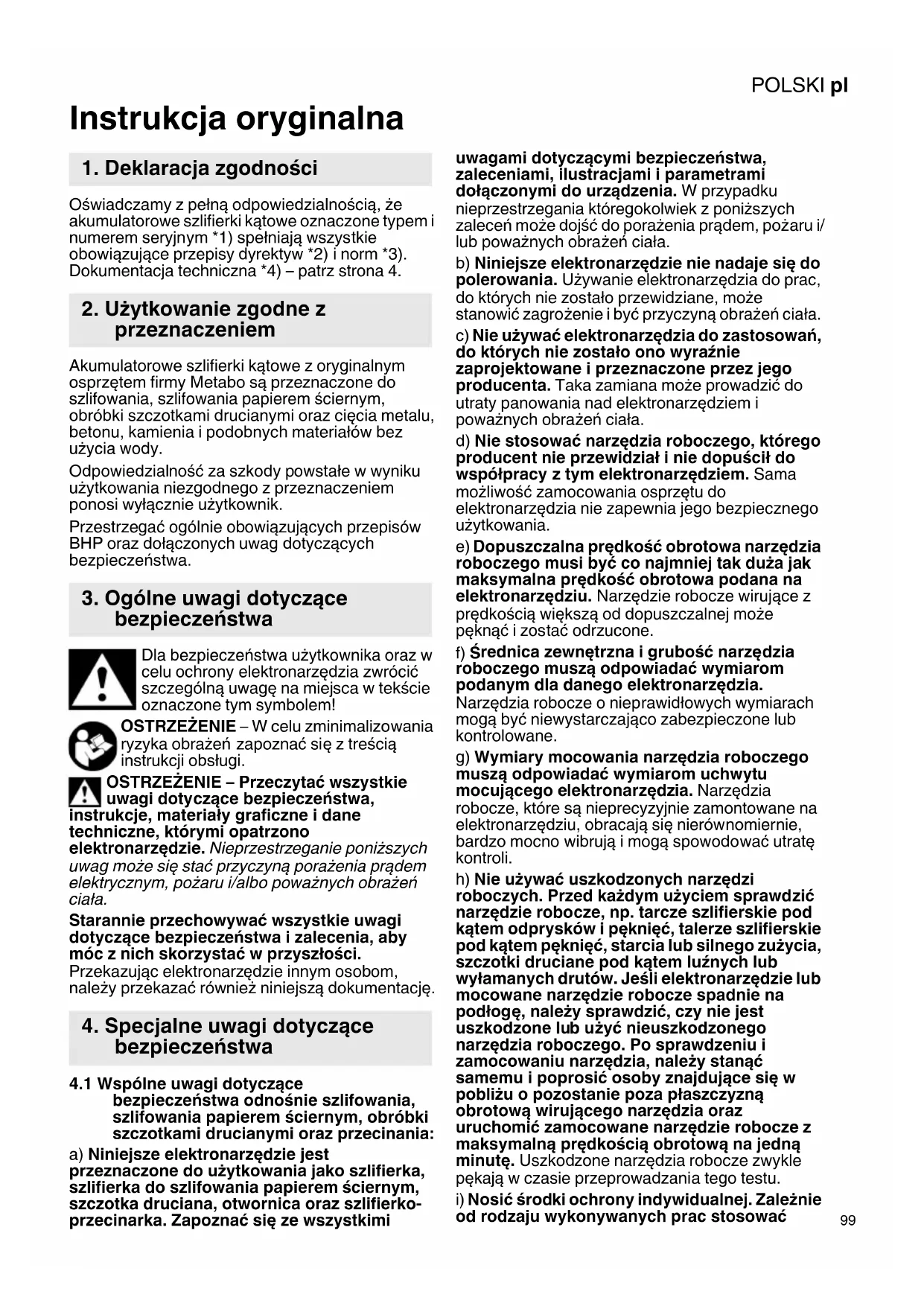

Instrukcja oryginalna Oświadczamy z pełną odpowiedzialnością, że akumulatorowe szlifierki kątowe oznaczone typem i numerem seryjnym *1) spełniają wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 4. Akumulatorowe szlifierki kątowe z oryginalnym osprzętem firmy Metabo są przeznaczone do szlifowania, szlifowania papierem ściernym, obróbki szczotkami drucianymi oraz cięcia metalu, betonu, kamienia i podobnych materiałów bez użycia wody. Odpowiedzialność za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi wyłącznie użytkownik. Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa. Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwrócić szczególną uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi. OSTRZEŻENIE – Przeczytać wszystkie uwagi dotyczące bezpieczeństwa, instrukcje, materiały graficzne i dane techniczne, którymi opatrzono elektronarzędzie. Nieprzestrzeganie poniższych uwag może się stać przyczyną porażenia prądem elektrycznym, pożaru i/albo poważnych obrażeń ciała. Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości. Przekazując elektronarzędzie innym osobom, należy przekazać również niniejszą dokumentację.

4.1 Wspólne uwagi dotyczące

bezpieczeństwa odnośnie szlifowania, szlifowania papierem ściernym, obróbki szczotkami drucianymi oraz przecinania: a) Niniejsze elektronarzędzie jest przeznaczone do użytkowania jako szlifierka, szlifierka do szlifowania papierem ściernym, szczotka druciana, otwornica oraz szlifierko- przecinarka. Zapoznać się ze wszystkimi uwagami dotyczącymi bezpieczeństwa, zaleceniami, ilustracjami i parametrami dołączonymi do urządzenia. W przypadku nieprzestrzegania któregokolwiek z poniższych zaleceń może dojść do porażenia prądem, pożaru i/ lub poważnych obrażeń ciała. b) Niniejsze elektronarzędzie nie nadaje się do polerowania. Używanie elektronarzędzia do prac, do których nie zostało przewidziane, może stanowić zagrożenie i być przyczyną obrażeń ciała. c) Nie używać elektronarzędzia do zastosowań, do których nie zostało ono wyra źnie zaprojektowane i przeznaczone przez jego producenta. Taka zamiana może prowadzić do utraty panowania nad elektronarzędziem i poważnych obrażeń ciała. d) Nie stosować narzędzia roboczego, którego producent nie przewidział i nie dopuścił do współpracy z tym elektronarzędziem. Sama możliwość zamocowania osprzętu do elektronarzędzia nie zapewnia jego bezpiecznego użytkowania. e) Dopuszczalna prędkość obrotowa narzędzia roboczego musi być co najmniej tak duża jak maksymalna prędkość obrotowa podana na elektronarzędziu. Narzędzie robocze wirujące z prędkością większą od dopuszczalnej może pęknąć i zostać odrzucone. f) Ś rednica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom podanym dla danego elektronarzędzia. Narzędzia robocze o nieprawidłowych wymiarach mogą być niewystarczająco zabezpieczone lub kontrolowane. g) Wymiary mocowania narzędzia roboczego muszą odpowiadać wymiarom uchwytu mocującego elektronarzędzia. Narzędzia robocze, które są nieprecyzyjnie zamontowane na elektronarzędziu, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli. h) Nie używać uszkodzonych narzędzi roboczych. Przed każdym użyciem sprawdzić narzędzie robocze, np. tarcze szlifierskie pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub wyłamanych drutów. Jeśli elektronarzędzie lub mocowane narzędzie robocze spadnie na podłogę, należy sprawdzić, czy nie jest uszkodzone lub użyć nieuszkodzonego narzędzia roboczego. Po sprawdzeniu i zamocowaniu narzędzia, należy stanąć samemu i poprosić osoby znajdujące się w pobliżu o pozostanie poza płaszczyzną obrotową wirującego narzędzia oraz uruchomić zamocowane narzędzie robocze z maksymalną prędkością obrotową na jedną minutę. Uszkodzone narzędzia robocze zwykle pękają w czasie przeprowadzania tego testu.

i) Nosić środki ochrony indywidualnej. Zależnie

od rodzaju wykonywanych prac stosować

1. Deklaracja zgodności

2. Użytkowanie zgodne z

3. Ogólne uwagi dotyczące

4. Specjalne uwagi dotyczące

bezpieczeństwaPOLSKIpl

pełną ochronę twarzy, ochronę oczu lub okulary ochronne. O ile zachodzi taka potrzeba, stosować maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch chroniący przed drobnymi cząstkami ściernicy i szlifowanego materiału. Chronić oczy przed ciałami obcymi odrzucanymi podczas wykonywania różnych prac. Maska przeciwpyłowa i maska ochronna dróg oddechowych muszą być w stanie odfiltrować pył powstający podczas pracy. Długotrwałe narażenie na duży hałas może spowodować utratę słuchu. j) W stosunku do innych osób należy zwracać uwagę, aby zachowały bezpieczną odległość od strefy roboczej. Każda osoba, która wchodzi do strefy roboczej musi nosić środki ochrony indywidualnej. Odłamki obrabianego elementu lub pęknięte narzędzia robocze mogą zostać wyrzucone i spowodować obrażenia również poza bezpośrednią strefą roboczą. k) W przypadku wykonywania prac, przy których narzędzie może natrafić na ukryte przewody elektryczne należy trzymać urządzenie wyłącznie za zaizolowane powierzchnie uchwytu. Kontakt z przewodem znajdującym się pod napięciem może spowodować przepływ prądu przez metalowe elementy urządzenia i w efekcie doprowadzić do porażenia prądem. l) W żadnym wypadku nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego. Obracające się narzędzie robocze może zetknąć się z powierzchnią, na którą zostanie odłożone i w konsekwencji spowodować utratę kontroli nad elektronarzędziem. m) Nie wolno przenosić pracującego elektronarzędzia. Na skutek przypadkowego dotknięcia ubranie użytkownika może zostać pochwycone przez wirujące narzędzie robocze, które może wwiercić się w ciało. n) W regularnych odstępach czasu czyścić szczeliny wentylacyjne elektronarzędzia. Wentylator silnika wciąga pył do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenia związane z prądem elektrycznym. o) Nie używać elektronarzędzia w pobli

materiałów palnych. Iskry mogą spowodować zapłon takich materiałów. p) Nie używać narzędzi roboczych wymagających stosowania ciekłych chłodziw. Stosowanie wody lub innych chłodziw ciekłych może spowodować porażenie prądem elektrycznym.

4.2 Odrzut i odpowiednie uwagi dotyczące

bezpieczeństwa Odrzut jest gwałtowną reakcją spowodowaną zablokowaniem lub zahaczeniem wirującego narzędzia roboczego, takiego jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp. Zahaczenie lub zablokowanie powoduje nagłe zatrzymanie się wirującego narzędzia roboczego. Wskutek tego niekontrolowane elektronarzędzie uzyskuje przyspieszenie w kierunku przeciwnym do kierunku obrotów zablokowanego narzędzia roboczego. Jeśli np. tarcza szlifierska ulegnie zakleszczeniu lub zablokowaniu w elemencie, to zablokowana krawędź tarczy zagłębiona w elemencie może spowodować wy łamanie tarczy lub odrzut. Tarcza szlifierska przemieszcza się wtedy w kierunku operatora albo przeciwnym, zależnie od kierunku obrotów zablokowanej tarczy. W takim przypadku tarcze szlifierskie mogą również pękać. Odrzut jest konsekwencją nieprawidłowego użytkowania elektronarzędzia i/lub niewłaściwych warunków roboczych. Podjęcie odpowiednich, opisanych poniżej środków ostrożności pozwala zapobiec temu zjawisku. a) Mocno trzymać elektronarzędzie oraz utrzymywać ciało i ramiona w pozycji, która pozwoli zamortyzować siłę odrzutu. Zawsze używać rękojeści pomocniczej, aby mieć jak najlepszą kontrolę nad siłą odrzutu lub nad momentami reakcji podczas rozruchu. Poprzez odpowiednie środki ostrożności operator może zapanować nad odrzutem i cofnięciem. b) Nigdy nie zbliżać r ąk do wirujących narzędzi roboczych. W przypadku odrzutu narzędzie robocze może obsunąć się po ręce. c) Unikać obszaru, w kierunku którego może zostać odrzucone zablokowane elektronarzędzie. W wyniku odrzutu elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania. d) Szczególną ostrożność zachować podczas pracy w strefie narożników, ostrych krawędzi itp. Unikać sytuacji, w których narzędzia robocze uderzają o element obrabiany i ulegają zakleszczeniu. W narożnikach, na ostrych krawędziach lub w przypadku uderzenia wirujące narzędzie robocze łatwo się zakleszcza. Powoduje to utratę kontroli lub odrzut. e) Do cięcia drewna nie używać tarczy łańcuchowej, diamentowej tarczy tnącej z segmentami, pomiędzy którymi szczeliny s

większe niż 10 mm, oraz tarczy zębatej. Takie narzędzia robocze często powodują odrzut lub utratę kontroli.

4.3 Specjalne zasady bezpieczeństwa

dotyczące szlifowania i przecinania tarczą: a) Stosować wyłącznie ściernice dopuszczone dla danego elektronarzędzia i osłonę przewidzianą dla tej ściernicy. Ściernice, które nie są przewidziane dla danego elektronarzędzia mogą być niedostatecznie osłonięte i nie gwarantują należytego bezpieczeństwa. b) Wypukłe tarcze szlifierskie należy mocować w taki sposób, aby powierzchnia szlifująca nie wystawała ponad płaszczyznę krawędzi osłony. Nieprawidłowo zamontowana tarcza szlifierska wystają ca ponad płaszczyznę krawędzi osłony nie gwarantuje wystarczającego zabezpieczenia.POLSKI pl

c) Osłona musi być bezpiecznie zamocowana na elektronarzędziu i ustawiona w taki sposób, aby zapewnić najwyższy stopień bezpieczeństwa, tzn. tak, żeby w stronę użytkownika była skierowana możliwie najmniejsza część nieosłoniętej ściernicy. Zadaniem osłony jest ochrona użytkownika przed odłamkami, przypadkowym dotknięciem ściernicy, jak również przed iskrami, które mogą spowodować zapalenie odzieży. d) Ściernic wolno używać tylko do zalecanych zastosowań. Przykład: do szlifowania nigdy nie używać bocznej powierzchni tarczy, która jest przeznaczona do przecinania. Tarcze tnące są przeznaczone do usuwania materiału za pomocą krawędzi tarczy. Boczny nacisk na tarczę może spowodować jej pę knięcie. e) Stosować wyłącznie nieuszkodzone kołnierze mocujące o wielkości i kształcie odpowiednim dla wybranej ściernicy. Prawidłowo dobrany kołnierz stanowi oparcie dla tarczy szlifierskiej, a tym samym zmniejsza ryzyko jej pęknięcia. Kołnierze do tarcz tnących mogą się różnić od kołnierzy do innych tarcz szlifierskich. f) Nie stosować używanych tarcz szlifierskich przeznaczonych do większych elektronarzędzi. Tarcze szlifierskie przeznaczone do większych elektronarzędzi nie są przystosowane do wysokich prędkości obrotowych mniejszych elektronarzędzi i mogą pękać. g) W przypadku stosowania tarcz o podwójnym przeznaczeniu zawsze używać osłony odpowiedniej do wykonywanej pracy. W przypadku niezastosowania właściwej osłony może zabraknąć odpowiedniego zabezpieczenia, co może być przyczyną poważnych obrażeń.

4.4 Dodatkowe specjalne uwagi dotyczące

bezpieczeństwa podczas cięcia: a) Unikać blokowania tarczy tnącej i zbyt dużego docisku. Nie wykonywać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej zwiększa jej naprężenia i podatność na zakleszczenie lub zablokowanie, a tym samym możliwość odrzutu lub pęknięcia tarczy. b) Unikać strefy przed i za wirującą tarczą tnącą. W przypadku przemieszczania tarczy tnącej w obrabianym elemencie od siebie, w razie odrzutu elektronarzędzie z wirującą tarczą zostaje wyrzucone bezpośrednio w kierunku użytkownika. c) W przypadku zakleszczenia tarczy tnącej lub przerwania pracy wy łączyć elektronarzędzie i przytrzymać je spokojnie, aż tarcza całkowicie się zatrzyma. Nie wolno wyciągać obracającej się jeszcze tarczy tnącej z nacięcia, gdyż może to spowodować odrzut. Zlokalizować i usunąć przyczynę zakleszczenia. d) Nie włączać elektronarzędzia dopóki znajduje się ono w obrabianym elemencie. Cięcie można ostrożnie kontynuować, dopiero kiedy tarcza tnąca osiągnie maksymalną prędkość obrotową. W przeciwnym razie tarcza może się zakleszczyć, wyskoczyć z obrabianego detalu lub spowodować odrzut. e) Aby zmniejszyć ryzyko odrzutu na skutek zakleszczenia się tarczy tnącej, obrabiane

łyty i większe elementy należy podpierać. Duże elementy poddawane obróbce mogą się wyginać pod własnym ciężarem. Element obrabiany musi być podparty po obu stronach tarczy, zarówno w pobliżu linii cięcia, jak i przy krawędzi. f) Szczególną ostrożność zachować przy „wcięciach“ w istniejące ściany lub inne nieznane obszary. Tarcza tnąca zagłębiona w ścianie może natrafić na przewody gazowe, wodne, elektryczne lub inne obiekty i spowodować odrzut. g) Nie wykonywać cięć krzywoliniowych. Przeciążenie tarczy tnącej zwiększa jej naprężenia i podatność na zakleszczenie lub zablokowanie, a tym samym możliwość odrzutu lub pęknięcia tarczy, co może prowadzić do poważnych obra żeń.

4.5 Specjalne uwagi dotyczące

bezpieczeństwa odnośnie szlifowania papierem ściernym: a) Używać arkuszy szlifierskich o właściwym rozmiarze i przestrzegać informacji producenta dotyczących wyboru arkuszy szlifierskich. Arkusz szlifierski wystający poza talerz szlifierski może spowodować obrażenia, a także zahaczenie, zerwanie arkusza lub odrzut.

4.6 Specjalne uwagi dotyczące

bezpieczeństwa odnośnie prac z użyciem szczotek drucianych: a) Pamiętać, że szczotka druciana traci druty również w trakcie zwykłego użytkowania. Nie przeciążać drutów zbyt mocnym dociskiem. Odrzucone kawałki drutu mogą bardzo łatwo przebić cienką odzież i/lub skórę. b) Jeżeli zalecane jest używanie osłony zabezpieczają cej, wyeliminować możliwość dotykania osłony przez szczotkę drucianą. Wskutek docisku i działania siły odśrodkowej szczotki talerzowe i garnkowe mogą zwiększać swoją średnicę.

4.7 Dalsze uwagi dotyczące bezpieczeństwa:

OSTRZEŻENIE – Zawsze nosić okulary ochronne. Nosić ochronniki słuchu. OSTRZEŻENIE – Elektronarzędzie obsługiwać zawsze obiema rękami. Podczas przecinania nie używać osłony zabezpieczającej do szlifowania. Ze względów bezpieczeństwa do pracy z tarczą tnącą należy używać osłony do przecinania. Nie stosować diamentowych tarcz tnących z segmentami, pomi ędzy którymi szczeliny są większe niż 10 mm. Dopuszczalne są tylko ujemne kąty natarcia segmentów.POLSKIpl

Kompozytowe tarcze tnące stosować tylko w przypadku, gdy są wzmocnione. Używać elastycznych podkładek, jeżeli zostały dostarczone w komplecie z materiałami szlifierskimi i są wymagane. Przestrzegać informacji producenta narzędzia i osprzętu! Chronić tarcze przed smarem i uderzeniami! Narzędzia robocze przechowywać i stosować zgodnie z zaleceniami producenta. Nigdy nie stosować tarcz tnących do szlifowania zdzierającego lub usuwania zadziorów! Tarcze tnące nie mogą być poddawane naciskom bocznym. Obrabiany element musi być mocno oparty i zabezpieczony przed przesunięciem, np. za pomocą urządzeń mocujących. Duże elementy poddawane obróbce muszą być odpowiednio podparte. W przypadku narzędzi roboczych z wkładką gwintowaną końcówka wrzeciona nie może stykać się ze spodem otworu narzędzia szlifierskiego. Zapewnić taką długość gwintu narzędzia roboczego, aby pomieścił długość wrzeciona. Gwint w narzędziu roboczym musi pasować do gwintu na wrzecionie. Długość wrzeciona i gwint wrzeciona patrz strona 2 i rozdział 15. Dane techniczne. Nie wolno używać uszkodzonych, nieokrągłych ani wibrujących narzędzi roboczych. Unikać uszkodzenia przewodów gazowych, wodociągowych, elektrycznych i ścian nośnych (statyka). Uszkodzoną lub pękniętą rękojeść pomocniczą należy wymienić. Nie używać maszyny z uszkodzoną rękojeścią pomocniczą. Uszkodzoną lub pę kniętą osłonę wymienić. Nie używać maszyny z uszkodzoną osłoną. Małe elementy poddawane obróbce należy odpowiednio zamocować. Można je zamocować na przykład w imadle. Zadbać o to, aby podczas pracy w warunkach zapylenia otwory wentylacyjne nie były przysłonięte. Jeśli zachodzi potrzeba usunięcia pyłu, należy najpierw wyjąć akumulator (używać przedmiotów niemetalowych) oraz unikać uszkodzenia elementów wewnętrznych. W przypadku stosowania tarcz o podwójnym przeznaczeniu (kombinacja tarczy szlifierskiej i ściernicy tnącej) montowanych za pomocą kołnierza wolno używać wyłącznie następujących typów osłon: typ A, typ C. Patrz rozdział 12. Stosowanie właściwej os łony: Stosowanie niewłaściwej osłony może być przyczyną utraty kontroli i poważnych obrażeń. Przykłady nieprawidłowego zastosowania: - W przypadku stosowania osłony typu A do szlifowania bocznego osłona i element obrabiany mogą sobie wzajemnie przeszkadzać, co prowadzi do niedostatecznej kontroli. - W przypadku stosowania osłony typu B do przecinania kompozytowymi tarczami tnącymi istnieje podwyższone ryzyko narażenia na wyrzucane iskry i cząstki ścierne oraz odłamki tarczy szlifierskiej w przypadku jej pęknięcia. - W przypadku stosowania osłony typu A, B, C do przecinania i szlifowania bocznego w betonie i murze istnieje podwyższone ryzyko narażenia na działanie pyłu oraz utraty kontroli skutkującej odrzutem. - W przypadku stosowania osłony typu A, B, C ze szczotką talerzową o grubości większej niż dopuszczalna druty mogą natrafić na osłonę , co może spowodować ich złamanie. Zawsze używać osłony przeznaczonej do danego narzędzia roboczego. Patrz rozdział 12. Redukcja zapylenia: OSTRZEŻENIE – Niektóre rodzaje pyłów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład: -ołów z farb zawierających ołów, -pył mineralny z cegieł, cementu i innych wyrobów murarskich, - arsen i chrom zawarty w drewnie poddanym obróbce chemicznej. Ryzyko narażenia zależy od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości. Powyższe informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu. Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów dotyczących ochrony pracy, utylizacji). Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu. Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia. Stosować odpowiedni układ odsysania pyłu. W celu zminimalizowania zagrożenia pyłem: -Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajduj ących się w pobliżu ani na osiadły pył. -Używać systemów odpylania i/albo oczyszczaczy powietrza. -Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciąguPOLSKI pl

powietrza. Zamiatanie lub nadmuch powodują wzbijanie pyłu. -Odkurzać lub prać odzież ochronną. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką.

4.8 Uwagi dotyczące bezpieczeństwa

związane z użytkowaniem akumulatora: Chronić akumulatory przed wilgocią! Nie wkładać akumulatorów do ognia! Nie używać uszkodzonych ani odkształconych akumulatorów! Nie otwierać akumulatorów! Nie dotykać i nie zwierać styków akumulatora! Z uszkodzonych akumulatorów Li-Ion może wyciec lekko kwasowa ciecz palna! W razie wydostania się cieczy z akumulatora i kontaktu ze skórą bezzwłocznie spłukać to miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu, przepłukać oczy czystą wodą i bezzw łocznie udać się do lekarza! Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyjąć z urządzenia akumulator. Upewnić się, że podczas wkładania akumulatora maszyna jest wyłączona. Podczas wyjmowania i wkładania akumulatora przytrzymywać maszynę w taki sposób, aby nie nacisnąć mimowolnie na wyłącznik. Z uszkodzonego urządzenia trzeba zawsze wyjąć akumulator. Transport akumulatorów litowo-jonowych: Warunki przesyłania akumulatorów Li-Ion regulują przepisy dotyczące towarów niebezpiecznych (UN 3480 i UN 3481). Przed wysyłką akumulatorów Li- Ion zapoznać się z aktualnie obowiązującymi przepisami. W razie potrzeby zasięgnąć informacji w firmie transportowej. Certyfikowane opakowania są dostępne w Metabo. Akumulatory wolno wysyłać tylko w przypadku, gdy ich obudowa jest nieuszkodzona i z wnętrza nie wydostaje się płyn. Przed wysyłką wyjąć akumulator z maszyny. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą). Patrz strona 2+3. 1Kołnierz podporowy (w modelu WPB 36-18 LTX BL 24-230 Quick nie zdejmowany) 2Wrzeciono 3 Przycisk blokady wrzeciona 4 Sygnalizator elektroniczny 5 Przycisk wskaźnika stanu naładowania 6Wskaźnik naładowania i sygnalizator 7Rękojeść pomocnicza / rękojeść pomocnicza z tłumieniem wibracji 8Osłona 9Nakrętka mocująca * 10 Nakrętka mocująca Quick * 11 Klucz dwutrzpieniowy * 12 Przycisk zwalniania blokady akumulatora 13 Akumulator 14 Blokada (zapobiega przypadkowemu włączeniu) 15 Przełącznik włącznika (do włączania i wyłączania) 16 Rękojeść główna 17 Przycisk (do obracania głównej rękojeści) 18 Zamknięcie zaciskowe (do przestawiania osłony bez użycia narzędzi) 19 Śruba (do ustawiania siły mocującej zamka zaciskowego) 20 Pałąk zabezpieczający

• w zależności od wyposażenia

6.1 Montaż rękojeści pomocniczej

Zawsze pracować z zamocowaną rękojeścią pomocniczą (7)! Mocno wkręcić ręcznie rękojeść pomocniczą w lewy, środkowy lub prawy otwór gwintowany (w zależności od potrzeb).

Ze względów bezpieczeństwa stosować wyłącznie osłonę przeznaczoną do danego narzędzia roboczego! Stosowanie niewłaściwej osłony może być przyczyną utraty kontroli i poważnych obrażeń. Patrz także rozdział 12. Osprzęt! Patrz strona 2, rysunek F. -Otworzyć zamknięcie zaciskowe (18). Nasadzić osłonę (8) w pozycji pokazanej na rysunku. -Obrócić osłonę w taki sposób, aby zamknięta strefa była skierowana w stronę uż ytkownika. -Zamknąć zamknięcie zaciskowe. - W razie potrzeby zwiększyć siłę mocującą zamknięcia zaciskowego poprzez dokręcenie śruby (19) (przy otwartym zamknięciu zaciskowym). Należy stosować wyłącznie narzędzia robocze, ponad które osłona wystaje o co najmniej 3,4 mm.

6.3 Obrotowa rękojeść główna

Pracować wyłącznie z zablokowaną rękojeścią główną (16). Patrz strona 2, rysunek C. -Nacisnąć przycisk (17). -Rękojeść główną (16) można teraz obrócić o 90° w obie strony i zablokować. -Sprawdzić bezpieczeństwo zamocowania: rękojeść główna (16) musi być zablokowana, nie

że być możliwości jej obrócenia.

Przed pierwszym użyciem naładować akumulator (13).

5. Elementy urządzenia

W razie spadku mocy ponownie naładować akumulator. Informacje dotyczące ładowania akumulatorów można znaleźć w instrukcji obsługi ładowarki Metabo. Akumulatory posiadają wskaźnik stanu naładowania i sygnalizator (6) (w zależności od wyposażenia): -Po naciśnięciu przycisku (5) diody LED wskazują stan naładowania. -Jeżeli miga ostatnia dioda LED, to akumulator jest prawie rozładowany i trzeba go ponownie naładować. WPB 36-18 ...: - Zawsze stosować dwa akumulatory wsuwane Metabo 18 V. - Zalecana pojemność 5,5 Ah lub większa. - Zalecamy stosowanie akumulatorów o takich samych numerach katalogowych. Można używać akumulatorów o różnych pojemnościach (Ah). W takiej sytuacji o czasie pracy decyduje akumulator o mniejszej pojemności (Ah). Pałąk zabezpieczający akumulator: akumulatory oznaczone symbolem „DS” są wyposażone w pałąk zabezpieczający (20) (patrz rys. B str. 4). Pałąk jest przeznaczony do montażu specjalnego zabezpieczenia przed upadkiem i zapobiega upadkowi akumulatora podczas realizacji prac na wysokościach.

6.5 Wyjmowanie i wkładanie akumulatora

Patrz strona 2, rysunek A. Wyjmowanie: Nacisnąć przycisk zwalniania blokady akumulatora (12) i wysunąć akumulator (13). Wkładanie: Wsunąć akumulator (13) do zatrzaśnięcia w blokadzie. Przed rozpoczęciem prac związanych z montażem: wyjąć akumulator z urządzenia. Maszyna musi być wyłączona, a wrzeciono nieruchome. Ze względów bezpieczeństwa do prac z tarczami tnącymi stosować osłonę do przecinania (patrz rozdział 12. Osprzęt).

7.1 Blokowanie wrzeciona

-Wcisnąć przycisk blokady wrzeciona (3) i obracać wrzeciono ręką (2) aż do wyraźnego zatrzaśnięcia się przycisku.

7.2 Zakładanie tarczy szlifierskiej

Patrz strona 2, rysunek D. -Nałożyć ko łnierz podporowy (1) na wrzeciono. Kołnierz jest zamontowany prawidłowo, jeżeli nie da się go obracać na wrzecionie. Założyć tarczę szlifierską na kołnierz podporowy (1). Tarcza szlifierska musi równomiernie przylegać do kołnierza podporowego.

7.3 Tylko WPB 36-18 LTX BL 24-230 Quick:

Mocowanie/odkręcanie nakrętki mocującej Quick (w zależności od wyposażenia) Mocowanie nakrętki mocującej Quick (10): Jeśli w miejscu mocowania narzędzie robocze jest grubsze niż 6 mm, nie można stosować nakrętki szybkomocującej Quick! W takim przypadku należy użyć nakrętki mocującej (9) z kluczem dwutrzpieniowym (11). Używać wyłącznie nieuszkodzonych nakrętek mocujących Quick: strzałka musi wskazywać wycięcie na pierścieniu zewnętrznym (patrz rysunek, str. 2). -Zablokować wrzeciono (patrz rozdział 7.1). -Nałożyć nakrętkę mocującą Quick (10) na wrzeciono (2). Patrz ilustracja, strona 2. -Przykręcić ręcznie nakrętkę szybkomocującą Quick w kierunku ruchu wskazówek zegara. -Dokręcić nakrętkę szybkomocującą Quick poprzez mocne przekręcenie tarczy szlifierskiej w kierunku ruchu wskazówek zegara. W przypadku maszyn oznaczonych W...B... na ostatnich 180° występuje odczuwalnie wyższy opór. Odkręcanie nakrętki mocującej Quick (10): -Zablokować wrzeciono (patrz rozdział 7.1). -Odkręcić nakrętkę mocującą Quick (10) w kierunku przeciwnym do ruchu wskazówek zegara.

7.4 Mocowanie/odkręcanie nakrę

tki z dwoma otworami Mocowanie nakrętki z dwoma otworami (9): Dwie strony nakrętki z dwoma otworami różnią się od siebie. Nakręcić nakrętkę z dwoma otworami na wrzeciono w następujący sposób: patrz strona 2, rysunek E. - X) W przypadku cienkich tarcz szlifierskich: Pierścień oporowy nakrętki z dwoma otworami (9) jest skierowany do góry, aby cienka tarcza szlifierska mogła zostać bezpiecznie zamocowana.

X) W przypadku grubych tarcz szlifierskich:

Pierścień oporowy nakrętki z dwoma otworami (9) jest skierowany w dół, aby można było bezpiecznie zamocować nakrętkę z dwoma otworami na wrzecionie. -Zablokować wrzeciono. Przykręcić nakrętkę z dwoma otworami (9) za pomocą klucza dwutrzpieniowego (11) w kierunku ruchu wskazówek zegara. min. 20 Nm! - Wskazówka: nie używając klucza dwutrzpieniowego (11) nakrętkę z dwoma

7. Mocowanie tarczy szlifierskiejPOLSKI pl

otworami (9) można dokręcić w następujący sposób: Zablokować wrzeciono. Nakrętkę dwuotworową (9) mocno dokręcić ręką. Chwycić ściernicę za krawędź i dokręcić ją ręcznie o przynajmniej 1/2 obrotu, zgodnie z kierunkiem ruchu wskazówek zegara. Odkręcanie nakrętki z dwoma otworami: -Zablokować wrzeciono (patrz rozdział 7.1). Odkręcić nakrętkę z dwoma otworami (9) za pomocą klucza dwutrzpieniowego (11) w kierunku przeciwnym do ruchu wskazówek zegara. Urządzenie zawsze prowadzić obiema rękami. Najpierw włączyć urządzenie, a dopiero potem przyłożyć narzędzie robocze do obrabianego elementu. Unikać niezamierzonego uruchomienia: przed wyjęciem akumulatora z urządzenia zawsze wyłączać maszynę. Maszynę trzymać zawsze oburącz za przewidziane do tego celu rękojeści, przyjąć bezpieczną postawę i skoncentrować uwagę na wykonywanej pracy. Nie dopuszczać do wzbijania ani zasysania pyłu i wiórów przez maszynę. Po wyłączeniu maszynę odkładać dopiero po całkowitym zatrzymaniu silnika. Patrz strona 2, rysunek B. Włączanie chwilowe: Włączanie: przesunąć blokadę (14) w kierunku strzałki i nacisnąć przełącznik włącznika (15). Wyłączanie: zwolnić przełącznik włącznika (15).

8.1 Wskazówki dotyczące pracy z

urządzeniem Szlifowanie: Umiarkowanie dociskać maszynę i przesuwać po powierzchni zmieniając kierunek, aby nie dopuścić do nadmiernego rozgrzania powierzchni obrabianego elementu. Szlifowanie zdzierające: dobry efekt uzyskuje się przy pracy pod kątem 30°-40°. Przecinanie: Podczas przecinania zawsze pracować przeciwbieżnie (patrz ilustracja). W przeciwnym wypadku istnieje ryzyko, że maszyna w sposób niekontrolowany wyskoczy z przecinanego elementu. Pracować z umiarkowanym posuwem dostosowanym do obrabianego materiału. Nie ustawiać pod skosem, nie naciskać, nie kołysać. Szlifowanie z użyciem papieru ściernego: Umiarkowanie dociskać maszynę i przesuwać po powierzchni zmieniając kierunek, aby nie dopuścić do nadmiernego rozgrzania powierzchni obrabianego elementu. Praca z użyciem szczotek drucianych: Umiarkowanie dociskać urządzenie. Przycisk (17) do regulacji rękojeści: od czasu do czasu odessać przycisk albo przedmuchać suchym powietrzem (kiedy jest wciśnięty, we wszystkich 3 położeniach rękojeści głównej). Na czas czyszczenia odłączyć elektronarzędzie od zasilania i nosić okulary ochronne oraz maskę przeciwpyłową. Transport akumulatorów Li-Ion: Warunki przesyłania akumulatorów Li-Ion regulują przepisy dotycz ące towarów niebezpiecznych (UN 3480 i UN 3481). Przed wysyłką akumulatorów Li- Ion zapoznać się z aktualnie obowiązującymi przepisami. W razie potrzeby zasięgnąć informacji w firmie transportowej. Certyfikowane opakowania są dostępne w Metabo. Akumulatory wolno wysyłać tylko w przypadku, gdy ich obudowa jest nieuszkodzona i z wnętrza nie wydostaje się płyn. Przed wysyłką wyjąć akumulator z maszyny. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą). Na czas transportu maszyny wyjąć z niej akumulator. Sygnalizator elektroniczny (4) świeci się, a prędkość obrotowa pod obciążeniem spada. Temperatura jest zbyt wysoka! Pozostawić urządzenie na biegu jałowym do momentu, aż zgaśnie elektroniczny wskaźnik sygnałowy. Elektroniczny wskaźnik sygnalizacyjny (4) miga szybko i urz ądzenie nie pracuje. Zadziałało zabezpieczenie przed ponownym uruchomieniem. Po włożeniu akumulatora maszyna nie uruchamia się, mimo, że jest włączona. Wyłączyć i ponownie włączyć maszynę. Elektroniczny wskaźnik sygnałowy (4) miga i urządzenie nie pracuje. Po naciśnięciu przycisku (5) diody LED wskazują stan naładowania. Jeżeli akumulator jest rozładowany, trzeba go ponownie naładować. Elektroniczny wyłącznik bezpieczeństwa: sygnalizator elektroniczny (4) miga, a urządzenie samoczynnie się WYŁĄCZA. W razie zbyt szybkiego wzrostu poboru prądu (np. przy nagłym zablokowaniu lub odrzucie) urządzenie wyłącza się. Wyłączyć maszynę. Następnie ponownie włączyć maszynę i kontynuować normalną pracę. Unikać ponownego zablokowania. Patrz rozdział 4.2.

Stosować wyłącznie oryginalne akumulatory i osprzęt Metabo lub CAS (Cordless Alliance System). Stosować wyłącznie osprzęt, który spełnia wymogi i parametry określone w niniejszej instrukcji obsługi. Bezpiecznie zamocować osprzęt. Jeżeli maszyna pracuje w uchwycie mocującym: stabilnie przymocować maszynę. Utrata kontroli nad urządzeniem może prowadzić do obrażeń. Zawsze używać narzędzia roboczego przeznaczonego do danej pracy oraz odpowiedniej osłony. Patrz strona 5. (Zdjęcia są przykładowe). Zadanie: 1 = szlifowanie powierzchniowe 2 = przecinanie 3 = wiercenie otworów 4 = obróbka przy pomocy szczotek drucianych 5 = szlifowanie z użyciem papieru ściernego Narzędzia robocze:

1.1 = tarcza zdzierająca

1.2 = ściernica garnkowa (ceramiczna)

2.1 = tarcza tnąca „metal”

2.2 = tarcza tnąca „mur/beton”

2.3 = diamentowa tarcza tnąca „mur/beton”

2.4 = tarcza tnąca o podwójnym przeznaczeniu

(kombinacja tarczy szlifierskiej i ściernicy tnącej)

3.1 = diamentowe koronki wiertarskie

4.1 = szczotka obwodowa

4.2 = szczotka garnkowa

5.1 = ściernica lamelkowa

5.2 = talerz szlifierski do arkuszy szlifierskich

zalecana osłona: Typ A = osłona do cięcia Typ B = osłona do szlifowania Typ C = osłona do szlifowania i przecinania (kombinacja) Typ D = osłona do ściernicy garnkowej Pozostały osprzęt: (patrz również www.metabo.com) A Ładowarki Nr kat.: 627378000 ASC 145 Nr kat.: 627265000 ASC Ultra Nr kat.: 627495000 ASC 145 Duo itd. BAkumulator 18 V Nr kat.: 625368000 5,5 Ah LiHD Nr kat.: 625369000 8,0 Ah LiHD Nr kat.: 625549000 10,0 Ah LiHD

Nr kat.: 624990000 5,5 Ah LiHD Nr kat.: 624991000 10,0 Ah LiHD 36 V Nr kat.: 625344000 6,2 Ah LiHD itd. CNakrętka mocująca (9) DNakrętka szybkomocująca Quick (10) Kompletny program osprzętu można znaleźć na stronie www.metabo.com lub w katalogu. Wszelkie naprawy elektronarzędzi wolno wykonywać wyłącznie elektrykom! W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com. Wykazy części zamiennych można pobrać pod adresem www.metabo.com. Pył powstający podczas szlifowania może zawierać substancje szkodliwe: Nie usuwać z odpadami komunalnymi, przekaza ć do punktu odbioru odpadów specjalnych. Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu. Akumulatorów nie wolno wyrzucać razem z odpadami domowymi! Uszkodzone lub zużyte akumulatory oddawać do punktu sprzedaży produktów Metabo! Nie wrzucać akumulatorów do wody. Dotyczy tylko państw UE: nie wyrzucać elek- tronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE o zużytych urządzeniach elektrycznych i elektro- nicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segre- gować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska. Przed utylizacją rozładować akumulator w elektro- narzędziu. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą). Wyjaśnienia do informacji podanych na stronie 4. Prawo do zmian związanych z postępem technicznym zastrzeżone. U=napi ęcie akumulatora

max =maks. średnica narzędzia roboczego

max,1 =maks. dopuszczalna grubość narzędzia mocowanego w zakresie mocowania za pomocą nakrętki mocującej (9)

max,2 =ściernica do obróbki zgrubnej / tarcza tnąca: maks. dopuszczalna grubość narzędzia roboczego

max,3 =maks. dopuszczalna grubość narzędzia roboczego w zakresie mocowania za pomocą nakrętki Quick (10)

max,4 =maks. dopuszczalna grubość szczotek talerzowych M=gwint wrzeciona l=długość wrzeciona szlifierskiego

=prędkość obrotowa na biegu jałowym (maksymalna prędkość obrotowa) m=ciężar (z najmniejszym akumulatorem)

14. Ochrona środowiska

15. Dane technicznePOLSKI pl

Wartości pomiarów ustalone w oparciu o normę EN 62841. Dozwolona temperatura otoczenia podczas pracy: od -20 °C do 50 °C (ograniczona moc przy temperaturach poniżej 0 °C). Dozwolona temperatura otoczenia podczas składowania: od 0°C do 30°C. prąd stały Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych elektronarzędzi. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Podczas dokonywania oceny uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. środki organizacyjne. Przy szlifowaniu cienkich blach lub innych lekko wibrujących elementów o dużej powierzchni całkowita emisja hałasu (do 15 dB) może znacznie przekraczać podane wartości emisji hałasu. W przypadku takich elementów należy w miarę możliwości zapobiegać emisji hałasu poprzez zastosowanie odpowiednich środków, takich jak np. montaż ciężkich, elastycznych mat tłumiących. Podwyższony poziom emisji hałasu trzeba również uwzględnić przy ocenie ryzyka narażenia na hałas i wyborze odpowiednich ochronników słuchu. Łączna wartość wibracji (suma wektorowa dla trzech kierunków) określona zgodnie z normą EN 62841:

h, SG =Wartość emisji wibracji (szlifowanie powierzchni)

h, DS =Wartość emisji wibracji (szlifowanie talerzem szlifierskim)

h,SG/DS =niepewność pomiarowa (drgania) Typowe poziomy hałasu w ocenie akustycznej

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

=niepewność pomiarowa Podczas pracy poziom hałasu może przekroczyć wartość 80 dB(A). Nosić ochronniki słuchu!ΕΛΛΗΝΙΚΆel
