MANUAL DE USUARIO WPB 3618 LTX BL 24230 Quick METABO

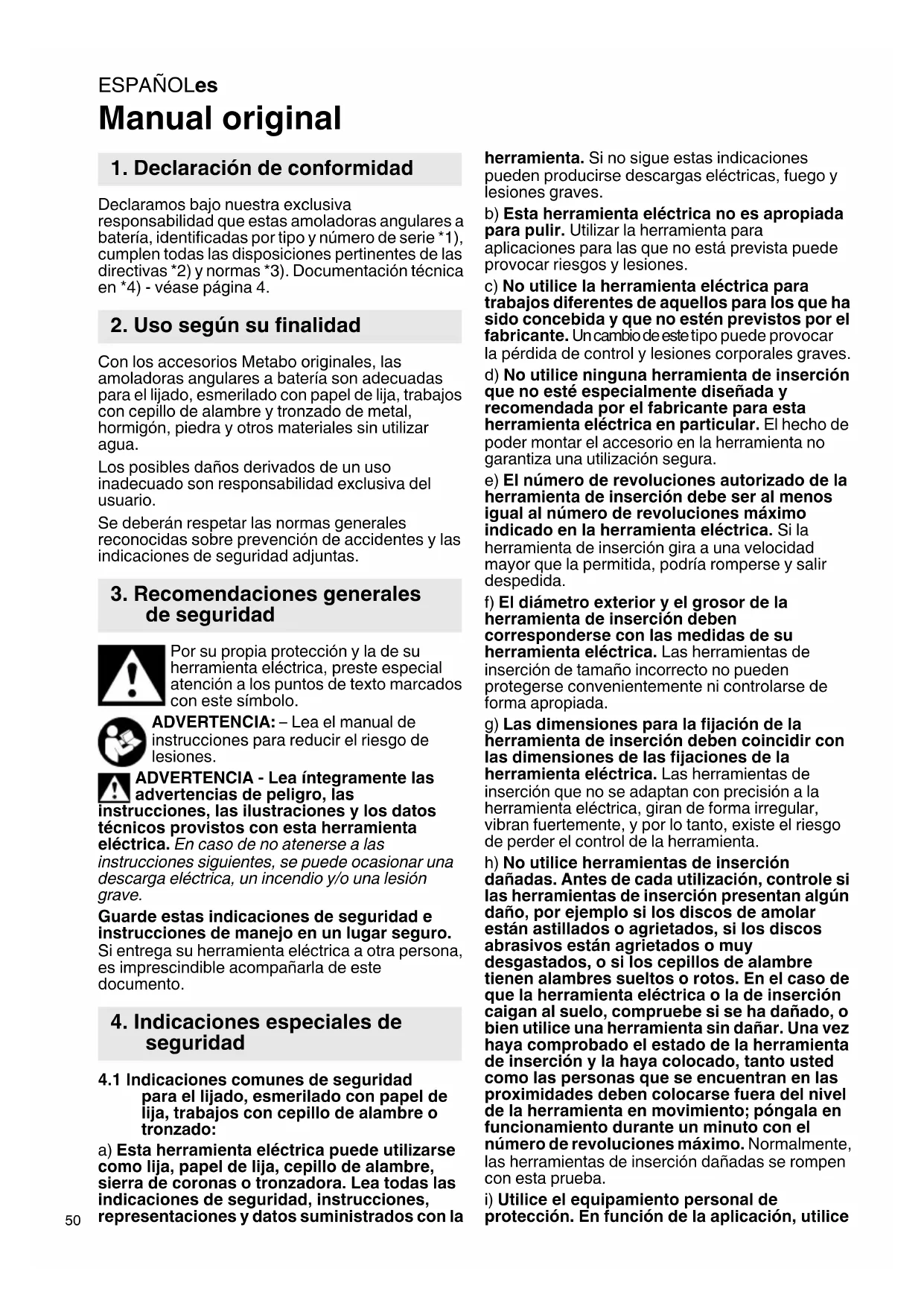

Manual original Declaramos bajo nuestra exclusiva responsabilidad que estas amoladoras angulares a batería, identificadas por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 4. Con los accesorios Metabo originales, las amoladoras angulares a batería son adecuadas para el lijado, esmerilado con papel de lija, trabajos con cepillo de alambre y tronzado de metal, hormigón, piedra y otros materiales sin utilizar agua. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas generales reconocidas sobre prevención de accidentes y las indicaciones de seguridad adjuntas. Por su propia protección y la de su herramienta eléctrica, preste especial atención a los puntos de texto marcados con este símbolo. ADVERTENCIA: – Lea el manual de instrucciones para reducir el riesgo de lesiones. ADVERTENCIA - Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y los datos técnicos provistos con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, se puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.

4.1 Indicaciones comunes de seguridad

para el lijado, esmerilado con papel de lija, trabajos con cepillo de alambre o tronzado: a) Esta herramienta eléctrica puede utilizarse como lija, papel de lija, cepillo de alambre, sierra de coronas o tronzadora. Lea todas las indicaciones de seguridad, instrucciones, representaciones y datos suministrados con la herramienta. Si no sigue estas indicaciones pueden producirse descargas eléctricas, fuego y lesiones graves. b) Esta herramienta eléctrica no es apropiada para pulir. Utilizar la herramienta para aplicaciones para las que no está prevista puede provocar riesgos y lesiones. c) No utilice la herramienta eléctrica para trabajos diferentes de aquellos para los que ha sido concebida y que no estén previstos por el fabricante. Un cambio de este tipo puede provocar la pérdida de control y lesiones corporales graves. d) No utilice ninguna herramienta de inserción que no esté especialmente diseñada y recomendada por el fabricante para esta herramienta eléctrica en particular. El hecho de poder montar el accesorio en la herramienta no garantiza una utilización segura. e) El número de revoluciones autorizado de la herramienta de inserción debe ser al menos igual al número de revoluciones máximo indicado en la herramienta eléctrica. Si la herramienta de inserción gira a una velocidad mayor que la permitida, podría romperse y salir despedida. f) El diámetro exterior y el grosor de la herramienta de inserción deben corresponderse con las medidas de su herramienta eléctrica. Las herramientas de inserción de tamaño incorrecto no pueden protegerse convenientemente ni controlarse de forma apropiada. g) Las dimensiones para la fijación de la herramienta de inserción deben coincidir con las dimensiones de las fijaciones de la herramienta eléctrica. Las herramientas de inserción que no se adaptan con precisión a la herramienta eléctrica, giran de forma irregular, vibran fuertemente, y por lo tanto, existe el riesgo de perder el control de la herramienta. h) No utilice herramientas de inserción dañadas. Antes de cada utilización, controle si las herramientas de inserción presentan algún daño, por ejemplo si los discos de amolar están astillados o agrietados, si los discos abrasivos están agrietados o muy desgastados, o si los cepillos de alambre tienen alambres sueltos o rotos. En el caso de que la herramienta eléctrica o la de inserción caigan al suelo, compruebe si se ha dañado, o bien utilice una herramienta sin dañar. Una vez haya comprobado el estado de la herramienta de inserción y la haya colocado, tanto usted como las personas que se encuentran en las proximidades deben colocarse fuera del nivel de la herramienta en movimiento; póngala en funcionamiento durante un minuto con el número de revoluciones máximo. Normalmente, las herramientas de inserción dañadas se rompen con esta prueba.

i) Utilice el equipamiento personal de

protección. En función de la aplicación, utilice

1. Declaración de conformidad

2. Uso según su finalidad

3. Recomendaciones generales

4. Indicaciones especiales de

mascarilla protectora, protector ocular o gafas protectoras. Si procede, utilice mascarilla antipolvo, cascos protectores para los oídos, guantes protectores o un delantal especial para repeler las pequeñas partículas de lijado y de material. Los ojos deben quedar protegidos de los cuerpos extraños suspendidos en el aire y producidos por las diferentes aplicaciones. Las mascarillas respiratorias y antipolvo deben filtrar el polvo que se genera con la aplicación correspondiente. Si está expuesto a un fuerte nivel de ruido durante un período prolongado, su capacidad auditiva puede verse afectada. j) Compruebe que las terceras personas se mantienen a una distancia de seguridad de su zona de trabajo. Cualquier persona que entre en la zona de trabajo debe utilizar el equipo de protección personal. Los fragmentos de la pieza de trabajo o las herramientas de inserción rotas pueden salir disparadas y ocasionar lesiones incluso fuera de la zona directa de trabajo. k) Sujete la herramienta únicamente por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica. l) Nunca deposite la herramienta eléctrica antes de que la herramienta de inserción se haya detenido por completo. La herramienta de inserción en movimiento puede entrar en contacto con la superficie sobre la que se ha depositado, lo que puede provocar una pérdida de control sobre la herramienta eléctrica. m) No deje la herramienta eléctrica en marcha mientras la transporta. La ropa podría engancharse involuntariamente en la herramienta en movimiento y la herramienta podría perforar su cuerpo. n) Limpie regularmente la ranura de ventilación de su herramienta eléctrica. El ventilador del motor introduce polvo en la carcasa, y una fuerte acumulación de polvo de metal puede provocar peligros eléctricos. o) No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas pueden inflamar dichos materiales. p) No utilice ninguna herramienta de inserción que precise refrigeración líquida. La utilización de agua u otros refrigerantes líquidos puede provocar una descarga eléctrica.

4.2 Contragolpe e indicaciones de seguridad

correspondientes Un contragolpe es la reacción repentina que tiene lugar cuando una herramienta de inserción en movimiento (como un disco de amolar, un disco abrasivo, un cepillo de alambre etc.) se atasca o bloquea. Este bloqueo provoca una parada brusca de la herramienta de inserción. A su vez, en el punto de bloqueo se genera una aceleración incontrolada de la herramienta eléctrica en sentido contrario al de giro de la herramienta de inserción. Si, por ejemplo, se engancha o bloquea un disco de amolar en la pieza de trabajo, el borde del disco que se introduce en la pieza de trabajo puede enredarse y como consecuencia romperse el disco o provocar un contragolpe. El disco de amolar se mueve hacia el usuario o en sentido opuesto, en función del sentido de giro del disco en el punto de bloqueo. Esto también puede ocasionar la rotura de los discos de amolar. El contragolpe es la consecuencia de un uso inadecuado de la herramienta eléctrica o de unas condiciones de trabajo incorrectas. Se puede evitar tomando las medidas apropiadas como las que se describen a continuación.

) Sujete bien la herramienta eléctrica y mantenga el cuerpo y los brazos en una posición en la que pueda absorber la fuerza del contragolpe. Utilice siempre la empuñadura adicional, si dispone de ella, para tener el máximo control posible sobre la fuerza de contragolpe o el momento de reacción al accionar la herramienta hasta plena marcha. El usuario puede dominar la fuerza de contragolpe y de reacción con las medidas de precaución apropiadas. b) No coloque nunca la mano cerca de la herramienta en movimiento. En caso de contragolpe, la herramienta de inserción podría desplazarse sobre su mano. c) Evite colocar su cuerpo en la zona a la que se desplazaría la herramienta eléctrica en caso de contragolpe. El contragolpe propulsa la herramienta eléctrica en la dirección contraria a la del movimiento del disco de amolar en el punto de bloqueo. d) Trabaje con especial cuidado en el área de esquinas, bordes afilados, etc. Evite que las herramientas reboten en la pieza de trabajo y se atasquen. La herramienta de inserción en movimiento tiende a atascarse en las esquinas, en los bordes afilados o cuando rebota. Esto provoca una pérdida de control o un contragolpe. e) No deberá utilizar un disco de sierra de cadena para cortar madera, un disco de tronzado diamantado y segmentado con una distancia entre segmentos superior a 10 mm ni un disco de sierra dentado. Con frecuencia, dichas herramientas de inserción provocan contragolpes y la pérdida de control.

4.3 Indicaciones de seguridad especiales

para el lijado y el tronzado: a) Utilice siempre las muelas abrasivas autorizadas para su herramienta eléctrica y la cubierta protectora prevista para ellas. Las muelas abrasivas que no están previstas para la herramienta eléctrica no pueden protegerse de forma correcta y son inseguras. b) Los discos amoladores acodados se deben montar de tal manera que la superficie de amolado se encuentre debajo del borde de la cubierta protectora. Un disco de amolado mal montado que sobresalga más allá del borde de la cubierta protectora no se puede proteger adecuadamente.ESPAÑOLes

c) La cubierta protectora debe sujetarse firmemente a la herramienta eléctrica y ajustarse con la mayor seguridad posible, es decir, la mínima parte posible de la muela abrasiva debe permanecer abierta hacia el usuario. La cubierta protectora ayuda a proteger al usuario contra fragmentos, contacto involuntario con la muela abrasiva y chispas que podrían incendiar la ropa. d) Las muelas abrasivas solo deben utilizarse para las aplicaciones recomendadas. P. ej.: nunca lije con la superficie lateral de un disco de tronzado. Los discos de tronzado son apropiados para el recorte de material con el borde del disco. La aplicación de fuerza lateral sobre estas muelas abrasivas puede romperlas. e) Utilice siempre bridas de sujeción sin dañar del tamaño y de la forma correctas para el disco de amolar seleccionado. Una brida adecuada soporta el disco de amolar y reduce así el riesgo de la rotura del disco. Las bridas para los discos de tronzado pueden ser diferentes a las bridas para otros discos de amolar. f) No utilice discos de amolar desgastados de herramientas eléctricas más grandes. Los discos de amolar para herramientas eléctricas más grandes no están diseñados para el alto número de revoluciones de las herramientas más pequeñas y pueden romperse. g) En caso de emplear discos de doble uso, se debe utilizar siempre la cubierta protectora adecuada para la aplicación que se esté realizando. Si no se utiliza la cubierta protectora adecuada, puede perderse el blindaje y provocar lesiones graves.

4.4 Otras indicaciones de seguridad

especiales para el tronzado: a) Evite el bloqueo del disco de tronzado o una presión excesiva. No realice cortes demasiado profundos. La sobrecarga del disco de tronzado aumenta la carga y la probabilidad de atascos o bloqueos, y por lo tanto, la posibilidad de contragolpe o rotura de una muela abrasiva. b) Evite el área situada delante y detrás del disco de tronzado en movimiento. Si está moviendo el disco de tronzado en la pieza de trabajo en dirección opuesta a usted, en caso de contragolpe, la herramienta eléctrica puede salir disparada hacia usted con el disco en movimiento. c) En el caso de que el disco de tronzado se atasque o usted decida interrumpir el trabajo, desconecte la herramienta eléctrica y sujétela hasta que el disco se haya detenido. Nunca trate de extraer el disco de tronzado aún en movimiento de la hendidura de corte, ya que puede producirse un contragolpe. Determine la causa del atasco y soluciónela. d) No vuelva a conectar la herramienta eléctrica mientras se encuentre en la pieza de trabajo. Deje que el disco de tronzado alcance el número total de revoluciones antes de continuar el corte con cuidado. De otro modo puede atascarse el disco, saltar de la pieza de trabajo o provocar un contragolpe. e) Apoye los tableros o las piezas de trabajo grandes para evitar el riesgo de un contragolpe al atascarse el disco de tronzado. Las piezas de trabajo grandes pueden doblarse por su propio peso. La pieza de trabajo debe estar apoyada por ambos lados del disco, cerca de la línea de corte y también en el borde. f) Tenga especial cuidado cuando realice "cortes sobre conductos" en las paredes ya existentes o en otras zonas en que no pueden verse. El disco de tronzado que se introduce puede provocar un contragolpe al realizar cortes en los conductos de agua o gas, cables eléctricos u otros objetos. g) No realice cortes en curvas. La sobrecarga del disco de tronzado aumenta la carga y la probabilidad de atascos o bloqueos, y por lo tanto, la posibilidad de contragolpe o rotura de una muela abrasiva, lo que puede provocar lesiones graves.

4.5 Indicaciones de seguridad especiales

para el esmerilado con papel de lija: a) Utilice hojas lijadoras del tamaño adecuado y siga las indicaciones del fabricante sobre la selección de hojas lijadoras. Si las hojas lijadoras sobrepasan el disco abrasivo, pueden producirse lesiones, así como el atasco o rasgado de las hojas o un contragolpe.

4.6 Indicaciones de seguridad especiales

para los trabajos con cepillo de alambre: a) Tenga presente que los cepillos de alambre pierden fragmentos de alambre incluso durante la utilización normal. No sobrecargue los alambres con una presión demasiado elevada. Los fragmentos de alambre que salen despedidos pueden atravesar con facilidad ropas finas y la piel. b) Se recomienda la utilización de una cubierta protectora. Evite que ésta y el cepillo de alambre entren en contacto. Los cepillos de plato y de vaso pueden aumentar su diámetro debido a la presión y a las fuerzas centrífugas.

4.7 Otras indicaciones de seguridad:

ADVERTENCIA – Utilice siempre gafas protectoras. Lleve puestos cascos protectores. ADVERTENCIA – Emplee la herramienta eléctrica con ambas manos. No utilice la cubierta protectora para lijado en los trabajos de tronzado: En caso de trabajar con los discos de tronzado, por razones de seguridad, se debe emplear una cubierta protectora para tronzado. No emplee discos de tronzado diamantados segmentados con ranuras de segmentos > 10 mm. Solo se admiten ángulos de corte de segmento negativos.ESPAÑOL es

Emplee solo discos de tronzado unidos si están reforzados. Utilice capas de refuerzo elásticas, si se incluyen con el material abrasivo y se requiere su utilización. Respete las indicaciones del fabricante de la herramienta o del accesorio. Proteja los discos de grasa y golpes. Las herramientas de inserción deben almacenarse y manipularse cuidadosamente siguiendo las instrucciones del fabricante. No utilice nunca discos de tronzado para desbarbar . Los discos de tronzado no deben someterse a presión lateral. La pieza de trabajo debe apoyarse firmemente y estar asegurada para evitar que se deslice, utilizando por ejemplo dispositivos de sujeción. Las piezas de trabajo grandes deben estar debidamente sujetas. Si se utilizan herramientas con inserción roscada, el extremo del husillo no debe tocar el fondo del orificio de la herramienta de lijado. Compruebe que la rosca de las herramientas de inserción sea lo suficientemente larga para alojar el husillo en toda su longitud. La rosca de la herramienta de inserción debe encajar en la del husillo. Para consultar la longitud y la rosca del husillo véase la página 2 y el capítulo 15. Especificaciones técnicas. No deben utilizarse herramientas dañadas, descentradas o que vibren. Evite dañar los conductos de gas y de agua, los cables eléctricos y las paredes portantes (estática). Las empuñaduras adicionales dañadas o agrietadas deben cambiarse. No utilice herramientas cuya empuñadura adicional esté defectuosa. Las cubiertas protectoras dañadas o agrietadas deben cambiarse. No utilice herramientas cuya cubierta protectora esté defectuosa. Las piezas de trabajo pequeñas deberán fijarse adecuadamente. Por ejemplo, sujetas en un tornillo de banco. Asegúrese de que las aberturas de ventilación estén bien libres cuando se trabaje en condiciones de mucho polvo. En caso de que sea necesario eliminar el polvo, retire primero la batería (utilice objetos no metálicos) y evite dañar las piezas internas. Si los discos con brida se utilizan para un doble propósito (discos combinados de lijado y tronzado), solo se pueden utilizar los siguientes tipos de cubiertas de protección: Tipo A, Tipo C. Véase el capítulo 12.. Emplee la cubierta protectora adecuada: En caso de utilizar una cubierta protectora inadecuada puede producirse una pérdida de control y lesiones graves. Ejemplos de uso incorrecto: - si se utiliza una cubierta protectora de tipo A para el lijado lateral, la cubierta protectora y la pieza de trabajo pueden perturbarse entre sí, lo que impide un control suficiente. - si se utiliza una cubierta protectora de tipo B para el lijado con discos de tronzado unidos, existe un mayor riesgo de exposición a las chispas y partículas de amolado expulsadas, así como a los fragmentos del disco abrasivo en caso de rotura del mismo. - si se utiliza una cubierta protectora de tipo A, B, C para tronzar o lijar lateralmente en hormigón o mampostería, existe un mayor riesgo por la exposición al polvo, así como a la pérdida de control rebote. - si se utiliza una cubierta protectora de tipo A, B, C con un cepillo de disco más grueso de lo permitido, los cables pueden golpear la cubierta protectora y esto puede hacer que se rompan. Emplee siempre la cubierta protectora adecuada para la herramienta de inserción. Véase el capítulo

Reducir la exposición al polvo: ADVERTENCIA – Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son: - Plomo procedente de pinturas a base de plomo, - polvo mineral procedente de ladrillos y cemento, así como de otros productos de mampostería, y - arsénico y cromo procedentes de madera tratada químicamente El riesgo por estas exposiciones varía, dependiendo la frecuencia que ejecute este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas. Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que el polvo entre en su cuerpo. Respete las directivas y normativas nacionales (p. ej. normas de protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización. Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se depositen en el entorno. Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno. Utilice un sistema de aspiración de polvo adecuado. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire,ESPAÑOLes

- ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline. - Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, no la sacuda ni cepille.

4.8 Indicaciones de seguridad acerca de la

batería: Proteja las baterías contra la humedad. No ponga las baterías en contacto con el fuego. No utilice baterías defectuosas ni deformadas. No abra la batería. No toque ni ponga en cortocircuito los contactos de la batería. De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico. Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza. Asegúrese de que la herramienta esté desconectada al insertar la batería. Sujete la máquina al retirar y colocar la batería de forma que no se pueda activar el interruptor on/off de forma accidental. Retire siempre la batería si la herramienta está defectuosa. Transporte de baterías Li-Ion: El envío de baterías Li-Ion está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-Ion. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados. Envíe las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Extraiga la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Véase la página 2+3. 1 Brida de apoyo (en WPB 36-18 LTX BL 24-230 Quick no se puede extraer) 2 Husillo 3 Botón de bloqueo del husillo 4 Indicación de señal del sistema electrónico 5 Botón del indicador de capacidad 6 Indicador de capacidad y de señal 7 Empuñadura adicional / empuñadura adicional con dispositivo antivibración 8 Cubierta protectora 9 Tuerca tensora * 10 Tuerca tensora Quick * 11 Llave de dos agujeros * 12 Botón de desbloqueo de la batería 13 Batería 14 Bloqueo (para excluir cualquier posible reconexión accidental) 15 Interruptor (para conectar y desconectar) 16 Empuñadura principal 17 Botón (para girar la empuñadura principal) 18 Cierre bajo tensión (para regular la cubierta protectora sin necesidad de herramienta) 19 Tornillo (para ajustar la fuerza de tensión del cierre bajo tensión) 20 Pasador de sujeción

• según el equipamiento

6.1 Montaje de la empuñadura adicional

Utilice siempre una empuñadura adicional (7) para trabajar. Fije manualmente la empuñadura adicional en el orificio roscado izquierdo, central o derecho (según necesidad).

6.2 Montaje de la cubierta protectora

Por motivos de seguridad utilice únicamente la cubierta protectora prevista para la herramienta de inserción. En caso de utilizar una cubierta protectora inadecuada puede producirse una pérdida de control y lesiones graves. Véase también el capítulo 12. Accesorios Véase página 2, figura F. - Cierre bajo tensión (18) abierto. Coloque la cubierta protectora (8) en la posición indicada. - Gire la cubierta protectora de modo que la zona cerrada quede orientada hacia el usuario. - Cierre el cierre bajo tensión. - En caso de ser necesario, aumentar la fuerza de tensión del cierre bajo tensión ajustando el tornillo (19) (con cierre bajo tensión abierto). Usar únicamente herramientas que sobresalga de la cubierta protectora un mínimo de 3,4 mm.

6.3 Empuñadura principal giratoria

Trabaje únicamente con la empuñadura encajada (16). Véase página 2, figura C. - Pulsar (17) botón. - Se puede girar (16) la empuñadura principal hacia ambos lados en un ángulo de 90° y encastrarla. - Comprobar que asienta correctamente: la empuñadura principal (16) debe estar encajada y no debe dejarse girar.

5. Descripción general

6. Puesta en servicioESPAÑOL es

Cargue la batería (13) antes de utilizar la herramienta. Si detecta una disminución de potencia, vuelva a cargar la batería. Encontrará instrucciones sobre la carga del paquete de baterías en el manual de funcionamiento del equipo de carga de Metabo. Las baterías tienen un indicador de capacidad y señales (6) (según la versión): - Al presionar la tecla (5), las lámparas LED indican el nivel de carga. - Si una lámpara LED parpadea, la batería se encuentra prácticamente vacía y debe volver a cargarse. WPB 36-18 ...: - Utilizar siempre dos baterías de asiento deslizante de 18 voltios. - Capacidad recomendada 5,5 Ah y mayor. - Es recomendable utilizar baterías con el mismo número de referencia. Está permitido el uso de baterías con capacidades (Ah) diferentes. En este caso la batería con la menor capacidad (Ah) determina la duración de uso. Pasador de sujeción de batería: Las baterías con la designación "DS" incluyen un pasador de sujeción (20) (véase la fig. B S. 4). Este se utiliza para ofrecer una protección especial contra caídas y evitar así que las baterías se caigan cuando se trabaja en altura.

6.5 Inserción y extracción de la batería

Véase página 2, figura A. Extracción: Pulsar el botón de desbloqueo de la batería (12) y retirar la batería (13). Inserción: Empuje la batería (13) hasta que quede encajada. Antes de cualquier trabajo de reequipamiento: extraiga la batería. La herramienta debe estar desconectada y el husillo en reposo. Por motivos de seguridad, para los trabajos con discos de tronzar utilice la cubierta protectora para tronzado (véase el capítulo 12. Accesorios).

7.1 Bloqueo del husillo

- Pulse el botón de bloqueo del husillo (3) y gire el husillo (2) con la mano hasta oír que el botón de bloqueo del husillo ha encajado correctamente.

7.2 Colocación del disco de amolar

Véase página 2, figura D. - Monte la brida de apoyo (1) en el husillo. La colocación es correcta cuando no es posible girar la brida sobre el husillo. Monte el disco de amolar en la brida de apoyo (1). El disco de amolar debe reposar de forma uniforme sobre la brida de apoyo.

7.3 Solo para WPB 36-18 LTX BL 24-230

Quick: fijar/soltar la tuerca tensora Quick (en función del equipamiento) Sujeción de la tuerca tensora Quick (10): Si la herramienta de inserción tiene un grosor superior a 6 mm en la zona de tensión, no utilice la tuerca tensora Quick. En ese caso, utilice la tuerca tensora (9) con llave de dos agujeros (11). Utilice únicamente una tuerca tensora Quick que esté en correcto estado y no presente daños: la flecha debe señalar hacia la ranura del anillo exterior (véase la figura de la página 2). - Bloquee el husillo (véase el capítulo 7.1). - Monte la tuerca tensora Quick (10) en el husillo (2). Véase la figura de la página 2. - Fije de forma manual la tuerca tensora Quick, apretando en el sentido de las agujas del reloj. - Apriete la tuerca tensora Quick girando con fuerza el disco de amolar en el sentido de las agujas del reloj. En las máquinas con la denominación W...B... se sentirá una alta resistencia en los últimos 180°. Aflojamiento de la tuerca tensora Quick (10): - Bloquee el husillo (véase el capítulo 7.1). - Desatornille la tuerca tensora Quick (10) en sentido antihorario.

7.4 Fijar/soltar la tuerca de dos agujeros

Sujeción de la tuerca de dos agujeros (9): Los 2 lados de la tuerca de dos agujeros son diferentes. Enrosque la tuerca de dos agujeros en el husillo como se indica a continuación: Véase página 2, figura E. - X) Con discos de amolar finos: El collar de la tuerca de dos agujeros (9) está orientado hacia arriba, de modo que el disco de amolar fino pueda tensarse de forma segura. Y) Con discos de amolar gruesos: El collar de la tuerca de dos agujeros (9) está orientado hacia abajo de modo que la tuerca de dos agujeros pueda colocase sobre el husillo de forma segura. - Bloquee el husillo. Apriete la tuerca de dos agujeros (9) con la llave de dos agujeros (11) en el sentido de las agujas del reloj. ¡mín. 20 Nm! - Aviso: en lugar de utilizar la llave de dos agujeros (11), otra opción para apretar la tuerca de dos agujeros (9) sería seguir los pasos siguientes: Bloquear el husillo. Apretar fuerte con la mano la tuerca de dos agujeros (9). Coger el disco de amolar por el borde y apretar manualmente el disco de amolar como mínimo 1/2 vuelta en sentido horario.

7. Montaje del disco de amolarESPAÑOLes

Aflojamiento de la tuerca tensora: - Bloquee el husillo (véase el capítulo 7.1). Desenrosque la tuerca de dos agujeros (9) con la llave de dos agujeros (11) en sentido antihorario. Sostenga siempre la herramienta con ambas manos. Conecte en primer lugar la herramienta de inserción, y a continuación acérquela a la pieza de trabajo. Evite el arranque involuntario: desconecte siempre la herramienta al desmontar la batería de la herramienta. Sujete siempre la herramienta por las empuñaduras existentes con ambas manos, adopte una postura segura y trabaje concentrado. Evite que la herramienta aspire o levante polvo y viruta. Una vez se ha desconectado la herramienta, espere hasta que el motor esté parado antes de depositarla. Véase página 2, figura B. Conexión instantánea: Conexión: desplace el bloqueo de conexión (14) en el sentido de la flecha y mantenga presionado el interruptor (15). Desconexión: suelte el interruptor (15).

8.1 Indicaciones de funcionamiento

Lijado: Presione la herramienta con fuerza moderada y desplácela sobre la superficie a uno y otro lado, para que la superficie de la pieza de trabajo no se caliente en exceso. Desbastado: para lograr un buen resultado, trabaje con la herramienta en un ángulo de 30° - 40°. Tronzado: Para tronzar, trabaje siempre en contrarrotación (véase la imagen). De lo contrario existe el riesgo de que la herramienta salte de forma descontrolada de la hendidura de corte. Trabaje con un avance moderado, adaptado al material sobre el que se trabaja. No incline, presione ni balancee la herramienta. Esmerilado con papel de lija: Presione la herramienta con fuerza moderada y desplácela sobre la superficie a uno y otro lado, para que la superficie de la pieza de trabajo no se caliente en exceso. Trabajos con cepillo de alambre: Presione la herramienta de forma moderada. Botón (17) para el ajuste de la empuñadura: aspirar o soplar con aire seco regularmente el botón (mientras permanece pulsado y en las 3 posiciones de la empuñadura). Desconectar antes la herramienta eléctrica de la corriente y protegerse con gafas de protección y mascarilla antipolvo. Transporte de baterías Li-Ion: El envío de baterías Li-Ion está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-Ion. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados. Envíe las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Extraiga la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Para transportar la herramienta retirar la batería. El indicador de señal del sistema electrónico (4) se ilumina y se reduce el número de revoluciones bajo carga. La temperatura es demasiado alta. Deje funcionar la herramienta en ralentí hasta que se apague el indicador de señal del sistema electrónico. El indicador de señal del sistema electrónico (4) parpadea rápidamente y la herramienta no funciona. La protección contra el rearranque se ha activado. Si la batería se inserta mientras la herramienta está conectada, ésta no se pondrá en funcionamiento. Desconecte y vuelva a conectar la herramienta. El indicador de señal del sistema electrónico (4) parpadea y la herramienta no funciona. Al presionar el botón (5), las lámparas LED indican el nivel de carga. Si la batería está vacía, volver a cargarla. Indicador de señal del sistema de seguridad: el indicador de señal del sistema electrónico (4) parpadea y la herramienta se ha DESCONECTADO automáticamente. En caso de una velocidad de incremento de corriente elevada (como se presenta p.ej. ante un bloqueo sorpresivo o un contragolpe) la máquina se desconecta. Desconecte la máquina. A continuación conéctela nuevamente y continúe trabajando normalmente. Evite otros bloqueos. Véase el capítulo 4.2. Utilice solo baterías y accesorios originales de Metabo o CAS (Cordless Alliance System). Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. Montar los accesorios de manera segura. Si se va a utilizar la herramienta con un soporte: monte la herramienta de manera fija. El usuario puede resultar herido por la pérdida del control de la herramienta. Emplee siempre la herramienta de inserción adecuada para el proceso de trabajo, así

11. Localización de averías

12. AccesoriosESPAÑOL es

como la cubierta protectora prescrita. Véase la página 5. (Las figuras se muestran a modo de ejemplo). Proceso de trabajo: 1 = Lijado con la superficie 2 = Tronzado 3 = Perforación de agujeros 4 = Cepillado de alambre 5 = Lijado con papel de lija Herramientas de inserción:

1.1 = Muela abrasiva

1.2 = Muela de copa (cerámica)

2.1 = Disco de tronzado "Metal"

2.2 = Disco de tronzado "Mampostería/hormigón"

2.3 = Disco de tronzado diamantado "Mampostería/

2.4 = Disco de tronzado para un doble propósito

(disco de tronzado y lijar en uno)

Cubierta protectora prescrita: Tipo A = Cubierta protectora de corte Tipo B = Cubierta protectora para lijado Tipo C = Cubierta protectora para lijado y tronzado (combinación) Tipo D = Cubierta protectora para muela de copa Otros accesorios: (véase www.metabo.com) ACargadores N.º de pedido: 627378000ASC 145 N.º de pedido: 627265000ASC Ultra N.º de pedido: 627495000ASC 145 Duo etc. BBatería 18 V N.º de pedido: 625368000 5,5 Ah LiHD N.º de pedido: 625369000 8,0 Ah LiHD N.º de pedido: 625549000 10,0 Ah LiHD

N.º de pedido: 624990000 5,5 Ah LiHD N.º de pedido: 624991000 10,0 Ah LiHD 36 V N.º de pedido: 625344000 6,2 Ah LiHD etc. C Tuerca tensora (9) D Tuerca tensora Quick (10) Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo. Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados. En caso de que sea necesario reparar herramientas eléctricas, diríjase a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede descargar listas de repuestos. El polvo procedente de los trabajos de lijado puede ser tóxico: No lo elimine con la basura doméstica, sino de la forma apropiada en un punto de recogida de residuos especiales. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados. Las baterías no deben desecharse junto con la basura doméstica. Devuelva las baterías defectuosas o gastadas a su distribuidor Metabo. No sumerja la batería en agua. Solo para países de la UE: no tire las herra- mientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electró- nicos y las correspondientes legislaciones nacio- nales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente. Antes de desechar descargue la batería en la herra- mienta eléctrica. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Notas explicativas sobre la información de la página 4. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. U =Tensión de la batería

max =Diámetro máximo de la herramienta de inserción

max,1 =Grosor máximo autorizado de la herramienta de inserción en la zona de tensión si se utiliza una tuerca tensora (9)

max,2 =Disco de desbaste / Disco de tronzar: Grosor máximo autorizado de la herramienta de inserción

max,3 =Grosor máximo autorizado de la herramienta de inserción en la zona de tensión si se utiliza una tuerca rápida (10)

max,4 =grosor máx. autorizado de los cepillos de disco M =Rosca del husillo l =Longitud del husillo de lijado

=Número de revoluciones en ralentí (máximo) m = Peso (con el pack de batería más pequeño) Valores de medición establecidos de acuerdo con EN 62841. Temperatura ambiental admitida de -20 °C a 50 °C (rendimiento limitado en caso de temperaturas inferiores a 0 °C). Temperatura ambiental admitida durante el almacenamiento: de 0 °C a 30 °C Corriente continua

14. Protección del medio

15. Datos técnicosESPAÑOLes

Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes). Valores de emisiones Estos valores permiten evaluar las emisiones de la herramienta eléctrica y la comparación de diferentes herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el usuario, p. ej. medidas organizativas. El lijado de chapas finas u otras piezas que vibren ligeramente y tengan una gran superficie puede provocar un ruido total significativamente superior (hasta 15 dB) a los valores acústicos especificados. En la medida de lo posible, se debe evitar que estas piezas emitan ruido mediante medidas adecuadas, como la colocación de alfombras amortiguadoras pesadas y flexibles. El aumento de la emisión de ruido también debe tenerse en cuenta a la hora de evaluar el riesgo de exposición al ruido y de seleccionar una protección auditiva adecuada. Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 62841:

h, SG = Valor de emisión de vibraciones (lijado de superficies)

h, DS = Valor de emisión de vibraciones (lijado con disco abrasivo)

h,SG/DS = Inseguridad (vibraciones) Niveles acústicos típicos evaluados A

= Nivel de intensidad acústica

= Nivel de potencia acústica

=Inseguridad Durante el trabajo, el nivel de ruido puede superar los 80 dB(A). ¡Use protección auditiva!PORTUGUÊS pt
