| Tipo de producto | Amoladora recta inalámbrica |
| Marca | Metabo |
| Modelo | GVB 18 LTX BL 11-28 C |
| Tensión nominal | 18 V (batería Li-Ion) |
| Velocidad en vacío (ajustable) | 11 000 - 28 000 rpm |
| Diámetro máx. del accesorio de amolado | 80 mm |
| Diámetro máx. del accesorio de pulido | 55 mm |
| Pinza de sujeción | Para vástagos de 3, 6, 8 mm, 1/8", 1/4" |
| Peso (con batería más pequeña) | Aproximadamente 1,8 kg |
| Sistema de batería | CAS (Cordless Alliance System) |
| Batería incluida | No (se vende por separado) |
| Funciones | Amolado, lijado, cepillado, pulido, fresado, tronzado |
| Parada del husillo | Sí |
| Variador de velocidad | Sí, rueda de ajuste |
| Seguridad antiarranque | Sí (en algunos modelos) |
| Protección contra sobrecargas | Sí (testigo electrónico) |
| Filtro antipolvo | Sí, extraíble |
| Manguito de goma | Sí |
| Mango adicional | Opcional (ref. 631052000) |
| Nivel de presión acústica | Hasta 80 dB(A) |
| Temperatura de funcionamiento | -20°C a 50°C |
| Mantenimiento | Limpiar regularmente el filtro y las ranuras de ventilación |
Preguntas frecuentes - GVB 18 LTX BL 11-28 C METABO
Preguntas de los usuarios sobre GVB 18 LTX BL 11-28 C METABO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Broyeur en formato PDF gratis! Encuentra tus instrucciones GVB 18 LTX BL 11-28 C - METABO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GVB 18 LTX BL 11-28 C de la marca METABO.

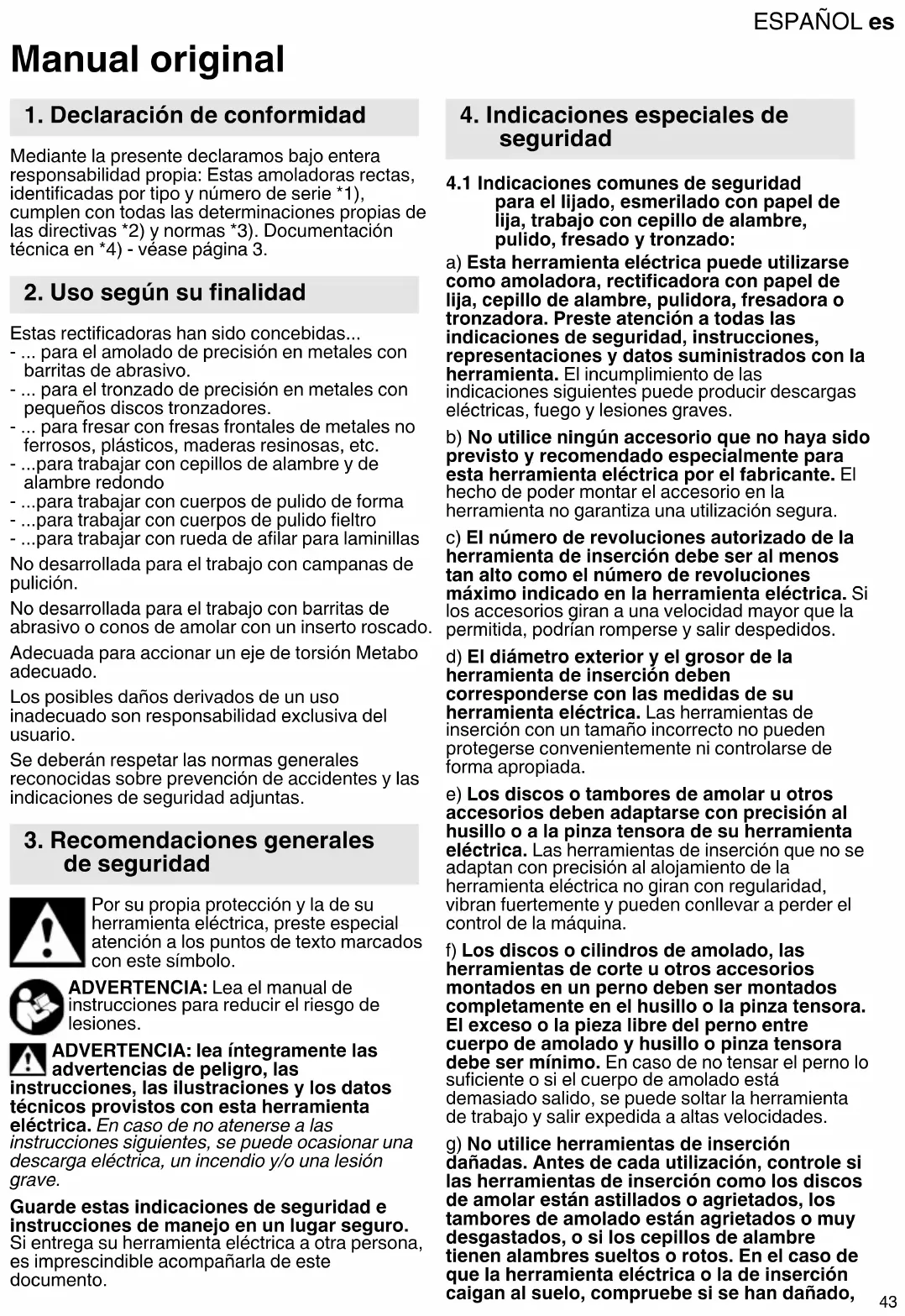

MANUAL DE USUARIO GVB 18 LTX BL 11-28 C METABO
1. Declaración de conformidad
Mediante la presente declaramos bajo entera responsabilidad propia: Estas amoladoras rectas, identificadas por tipo y número de serie *1), cumplen con todas las determinaciones propias de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 3.
2. Uso según su finalidad
Estas rectificadoras han sido concebidas...
- ... para el amolado de precisión en metales con barritas de abrasivo.
- ... para el tronzado de precisión en metales con pequeños discos tronzadores.
- ... para fresar con fresas frontales de metales no ferrosos, plásticos, maderas resinosas, etc.
- ...para trabajar con cepillos de alambre y de alambre redondo
- ...para trabajar con cuerpos de pulido de forma
- ...para trabajar con cuerpos de pulido fieltro
- ...para trabajar con rueda de afilar para laminillas
No desarrollada para el trabajo con campanas de pulición.
No desarrollada para el trabajo con barritas de abrasivo o conos de amolar con un inserto roscado.
Adecuada para accionar un eje de torsión Metabo adecuado.
Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.
Se deberán respetar las normas generales reconocidas sobre prevención de accidentes y las indicaciones de seguridad adjuntas.
3. Recomendaciones generales de seguridad
Por su propia protección y la de su herramienta eléctrica, preste especial atención a los puntos de texto marcados con este símbolo.
ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de lesiones.
ADVERTENCIA: lea íntegramente las advertencias de peligro, las
instrucciones, las ilustraciones y los datos técnicos provistos con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, se puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.
Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.
4. Indicaciones especiales de seguridad
4.1 Indicaciones comunes de seguridad para el lijado, esmerilado con papel de lija, trabajo con cepillo de alambre, pulido, fresado y tronzado:
a) Esta herramienta eléctrica puede utilizarse como amoladora, rectificadora con papel de lija, cepillo de alambre, pulidora, fresadora o tronzadora. Preste atención a todas las indicaciones de seguridad, instrucciones, representaciones y datos suministrados con la herramienta. El incumplimiento de las indicaciones siguientes puede producir descargas eléctricas, fuego y lesiones graves.
b) No utilice ningún accesorio que no haya sido previsto y recomendado especialmente para esta herramienta eléctrica por el fabricante. El hecho de poder montar el accesorio en la herramienta no garantiza una utilización segura.
c) El número de revoluciones autorizado de la herramienta de inserción debe ser al menos tan alto como el número de revoluciones máximo indicado en la herramienta eléctrica. Si los accesorios giran a una velocidad mayor que la permitida, podrían romperse y salir despedidos.
d) El diámetro exterior y el grosor de la herramienta de inserción deben corresponderse con las medidas de su herramienta eléctrica. Las herramientas de inserción con un tamaño incorrecto no pueden protegerse convenientemente ni controlarse de forma apropiada.
e) Los discos o tambores de amolar u otros accesorios deben adaptarse con precisión al husillo o a la pinza tensora de su herramienta eléctrica. Las herramientas de inserción que no se adaptan con precisión al alojamiento de la herramienta eléctrica no giran con regularidad, vibran fuertemente y pueden conllevar a perder el control de la máquina.
f) Los discos o cilindros de amolado, las herramientas de corte u otros accesorios montados en un perno deben ser montados completamente en el husillo o la pinza tensora. El exceso o la pieza libre del perno entre cuerpo de amolado y husillo o pinza tensora debe ser mínimo. En caso de no tensar el perno lo suficiente o si el cuerpo de amolado está demasiado salido, se puede soltar la herramienta de trabajo y salir expedida a altas velocidades.
g) No utilice herramientas de inserción dañadas. Antes de cada utilización, controle si las herramientas de inserción como los discos de amolar están astillados o agrietados, los tambores de amolado están agrietados o muy desgastados, o si los cepillos de alambre tienen alambres sueltos o rotos. En el caso de que la herramienta eléctrica o la de inserción caigan al suelo, compruebe si se han dañado,
ESPAÑOLes
o bien utilice una herramienta de inserción sin dañar. Una vez haya comprobado el estado de la herramienta y la haya colocado, tanto usted como las personas que se encuentran en las proximidades deben colocarse fuera del alcance de la herramienta en movimiento; póngala en funcionamiento durante un minuto con el número de revoluciones máximo. En la mayoría de los casos, las herramientas de inserción dañadas se rompen con esta prueba.
h) Utilice el equipamiento personal de protección. En función de la aplicación, utilice mascarilla protectora, protector ocular o gafas protectoras. Si procede, utilice mascarilla antipolvo, cascos protectores para los oídos, guantes protectores o un delantal especial para repeler las pequeñas partículas de lijado y de material. Los ojos deben quedar protegidos de los cuerpos extraños suspendidos en el aire y producidos por las diferentes aplicaciones. Las mascarillas respiratorias y antipolvo deben filtrar el polvo que se genera con la aplicación correspondiente. Si está expuesto a un fuerte nivel de ruido durante un período prolongado, su capacidad auditiva puede verse afectada.
i) Compruebe que las terceras personas se mantienen a una distancia de seguridad de su zona de trabajo. Cualquier persona que entre en la zona de trabajo debe utilizar el equipo de protección personal. Los fragmentos de la pieza de trabajo o las herramientas de inserción rotas pueden salir disparadas y ocasionar lesiones incluso fuera de la zona directa de trabajo.
j) Sujete la herramienta únicamente por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.
k) Sujete siempre la herramienta con fuerza al iniciarla. En el tiempo en el que la máquina acelera hasta alcanzar las revoluciones de trabajo, el par de reacción puede conllevar a que la herramienta eléctrica se tuerza.
I) Siempre que sea posible, es recomendable utilizar pinzas de apriete para fijar la herramienta. Jamás sostenga una pieza pequeña en una mano y una herramienta eléctrica en la otra mientras está trabajando con ésta. Al fijar piezas pequeñas con una pinza tendrá las dos manos libres para ejercer un mejor control de la herramienta eléctrica. Al cortar piezas redondas como nudillos, varas o tubos, estos tienden a torcerse con lo que se puede bloquear la herramienta de trabajo y volar en su dirección.
m) Nunca deposite la herramienta eléctrica antes de que la herramienta de inserción se haya detenido por completo. La herramienta de inserción en movimiento puede entrar en contacto con la superficie sobre la que se ha depositado, lo que puede provocar una pérdida de control sobre la herramienta eléctrica.
n) Después de cambiar las herramientas de trabajo o realizar ajustes en el equipo, apriete fuertemente la tuerca de la pinza de apriete, el portabrocas o el resto de los elementos de fijación. Si algún elemento de fijación quedase suelto, podría desajustarse inesperadamente y ocasionar una pérdida de control, y en consecuencia algún componente en rotación podría salir despedido violentamente.
o) No deje la herramienta eléctrica en marcha mientras la transporta. La ropa podría engancharse involuntariamente en la herramienta en movimiento y la herramienta podría perforar su cuerpo.
p) Limpie regularmente la ranura de ventilación de su herramienta eléctrica. El ventilador del motor introduce polvo en la carcasa, y una fuerte acumulación de polvo de metal puede provocar peligros eléctricos.
q) No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas pueden inflamar dichos materiales.
r) No utilice ninguna herramienta que precise de refrigeración líquida. La utilización de agua u otros refrigerantes líquidos puede provocar una descarga eléctrica.
4.2 Contragolpe e indicaciones de seguridad correspondientes
Un contragolpe es la reacción repentina que tiene lugar cuando una herramienta de inserción en movimiento como un disco de amolar, una cinta abrasiva, un cepillo de alambre etc.) se atasca o bloquea. Este bloqueo provoca una brusca parada de la herramienta de inserción. A su vez se genera una aceleración incontrolada de la herramienta eléctrica en sentido contrario al del giro de la herramienta de inserción.
Si, por ejemplo, se engancha o bloquea un disco de amolar en la pieza de trabajo, el borde del disco que se introduce en la pieza de trabajo puede enredarse y como consecuencia romperse el disco o provocar un contragolpe. El disco de amolar se mueve hacia el usuario o en sentido opuesto, en función del sentido de giro del disco en el punto de bloqueo. Esto también puede ocasionar la rotura de los discos de amolar.
Un contragolpe es la consecuencia de un uso inadecuado o indebido de la herramienta eléctrica. Se puede evitar tomando las medidas apropiadas como las que se describen a continuación.
a) Sujete bien la herramienta eléctrica y mantenga el cuerpo y los brazos en una posición en la que pueda absorber la fuerza del contragolpe. El usuario puede controlar la fuerza del contragolpe adoptando las medidas de precaución apropiadas.
b) Trabaje con especial cuidado en el área de esquinas, bordes afilados, etc. Evite que las herramientas de inserción reboten en la pieza de trabajo y se atasquen. La herramienta de inserción en movimiento tiende a atascarse en las esquinas, en los bordes afilados o cuando rebota.
Esto provoca una pérdida de control o un contragolpe.
c) No utilice una hoja de sierra dentada. Con frecuencia, dichas herramientas de inserción provocan contragolpes o la pérdida de control sobre la herramienta eléctrica.
d) Dirija la herramienta de inserción hacia el material siempre en la misma dirección en la que sale el filo de corte del material (igual a la dirección de salida de la viruta). En caso de llevar la herramienta eléctrica en la dirección incorrecta, el borde de corte de la herramienta de inserción puede romperse y salir de la pieza de trabajo con lo que la herramienta eléctrica se desviaría hacia la dirección de avance.
e) Tense fijamente la pieza de trabajo para utilizar limas giratorias, discos de tronzado, herramientas de fresado a alta velocidad o herramientas de fresado de metal duro. Basta con un ladeado reducido en la ranura y estas herramientas se bloquean en la pieza y pueden generar un contragolpe. En caso de ladearse un disco de amolado, éste suele romperse. En caso de ladearse lijas giratorias, herramientas de fresado de alta velocidad o herramientas de fresado de metal duro, la fresa o lija puede saltar de la ranura y provocar la pérdida de control de la herramienta eléctrica.
4.3 Indicaciones de seguridad especiales para el lijado y el tronzado:
a) Utilice siempre los cuerpos de amolado adecuados para su herramienta eléctrica y únicamente para las posibilidades de uso recomendadas. P. ej., nunca lije con la superficie lateral de un disco de tronzar. Los discos de tronzado son apropiados para el recorte de material con el borde del disco. La aplicación de fuerza lateral sobre estas muelas abrasivas puede romperlas.
b) Utilice para muelas cónicas o rectas con rosca únicamente pernos en perfecto estado que tengan el tamaño y la longitud correcta y que no muestren cortes en el hombro. Unos pernos adecuados reducen el peligro de una ruptura.
c) Evite el bloqueo del disco de amolar o una presión excesiva. No realice cortes demasiado profundos. La sobrecarga del disco de tronzado aumenta la carga y la probabilidad de atascos o bloqueos, y por lo tanto, la posibilidad de contragolpe o rotura de una muela abrasiva.
d) Evite tocar con la mano el área situada delante y detrás del disco de molar en movimiento. Cuando mueve el disco de tronzar en la pieza de trabajo en dirección opuesta a si mano y si se produce un contragolpe, la herramienta eléctrica puede salir disparada hacia usted con el disco en movimiento.
e) En el caso de que el disco de amolar se atasque o usted decida interrumpir el trabajo, desconecte la herramienta y sujétela hasta que el disco se haya detenido. Nunca trate de extraer el disco de tronzado aún en movimiento de la hendidura de corte, ya que
puede producirse un contragolpe. Determine la causa del atasco y soluciónela.
f) No vuelva a conectar la herramienta eléctrica mientras se encuentre en la pieza de trabajo. Deje que el disco de tronzado alcance el número total de revoluciones antes de continuar el corte con cuidado. De otro modo puede atascarse el disco, saltar de la pieza de trabajo o provocar un contragolpe.
g) Apoye los tableros o las piezas de trabajo grandes para evitar el riesgo de un contragolpe al atascarse el disco de amolar. Las piezas de trabajo grandes pueden doblarse por su propio peso. La pieza de trabajo debe estar apoyada por ambos lados del disco, cerca del corte y también en el borde.
h) Preste especial atención a los cortes sobre conductos en las paredes existentes u otras zonas que no pueden verse. El disco de tronzado que se introduce puede provocar un contragolpe al realizar cortes en los conductos de agua o gas, cables eléctricos u otros objetos.
4.4 Indicaciones de seguridad especiales para los trabajos con cepillo de alambre:
a) Tenga presente que los cepillos de alambre pierden fragmentos de alambre incluso durante la utilización normal. No sobrecargue los alambres con una presión demasiado elevada. Los fragmentos de alambre que salen despedidos pueden atravesar con facilidad ropas finas y la piel.
b) Antes de usarlos, deje que cepillos giren por lo menos un minuto a velocidad de trabajo. Observe que en ese tiempo no se encuentre nadie delante o a la misma altura del cepillo. Durante ese tiempo de marcha pueden salir volando alambres individuales sueltos.
c) Coloque el cepillo de alambre giratorio en dirección opuesta a usted. Al trabajar con estos cepillos pueden salir volando a alta velocidad partículas pequeñas y alambres y quedar clavados en la piel.
4.5 Otras indicaciones de seguridad:
ADVERTENCIA – Utilice siempre gafas protectoras.
Lleve puestos cascos protectores.
ADVERTENCIA – Emplee la herramienta eléctrica con ambas manos.
Utilice capas de refuerzo elásticas, si se incluyen con el material abrasivo y se requiere su utilización.
Respete las indicaciones del fabricante de la herramienta o del accesorio. Proteja los discos de grasa y golpes.
Las herramientas de trabajo deben almacenarse y manipularse cuidadosamente siguiendo las instrucciones del fabricante.
ESPAÑOLes
Nunca utilice discos de tronzar para desbastar. Los discos de tronzar no deben someterse a presión lateral.
La pieza de trabajo debe apoyarse firmemente y estar asegurada para evitar que se deslice, utilizando por ejemplo dispositivos de sujeción. Las piezas de trabajo grandes deben estar debidamente sujetas.
Accione el bloqueo del husillo (4) (dependiendo del modelo) solo con el motor parado.
¡No tocar la herramienta en rotación! Eliminar virutas y otros residuos similares solo con la máquina detenida.
Antes de su utilización, vigile que el material abrasivo esté correctamente instalado y sujeto, y deje que la herramienta marche en vacío unos 60 segundos en un lugar seguro, deténgala inmediatamente si aparecen vibraciones de consideración o si determina la aparición de otras irregularidades. En la posición de funcionamiento continuado, la máquina seguirá funcionando en caso de pérdida del control de la herramienta debido a un tirón.
Procure que las chispas generadas al utilizar la pistola no provoquen ningún peligro, p. ej., que no alcancen al usuario, otras personas o sustancias inflamables. (Para trabajos con placa de apoyo y hoja lijadora así como con disco de pulir de piel de cordero con cordón) Tenga un extintor adecuado al alcance cuando trabaje cerca de zonas peligrosas.
No deben utilizarse herramientas dañadas, descentradas o que vibren.
Por motivos de seguridad, trabaje siempre con un manguito de caucho (3).
Un manguito de caucho (3) dañado debe ser sustituido. No utilice herramientas cuyo manguito de caucho (3) esté defectuoso.
Sujete siempre la herramienta por las empuñaduras existentes con ambas manos, adopte una postura segura y trabaje concentrado.
No toque piezas en rotación.
Los accesorios de lijado de papel de lija no deben exceder el diámetro máximo de 80 mm.
Los cuerpos de amolado compuestos no deben superar el diámetro máximo de 55 mm; sin embargo, si el diámetro máximo de la herramienta de inserción (lijar) del capítulo "Datos técnicos" es menor, se debe observar el valor más pequeño.
Reducir la exposición al polvo:
ADVERTENCIA – Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son:
- Plomo procedente de pinturas a base de plomo,
- polvo mineral procedente de ladrillos y cemento, así como de otros productos de mampostería, y
- arsénico y cromo procedentes de madera tratada químicamente
El riesgo por estas exposiciones varía, dependiendo la frecuencia que ejecute este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.
Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que el polvo entre en su cuerpo.
Respete las directivas y normativas nacionales (p. ej. normas de protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización.
Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se depositen en el entorno.
Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno.
Utilice un sistema de aspiración de polvo adecuado.
Reduzca la exposición al polvo:
- evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas o hacia el polvo acumulado,
- incorporando un sistema de aspiración y/o un depurador de aire,
- ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline.
- Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, ni la golpee ni la cepille.
4.6 Indicaciones de seguridad acerca de la batería:
Proteja las baterías contra la humedad.
No ponga las baterías en contacto con el fuego.
No utilice baterías defectuosas ni deformadas.
No abra la batería.
No toque ni ponga en cortocircuito los contactos de la batería.
De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable.
En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En
caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.
Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.
Asegúrese de que la herramienta esté desconectada al insertar la batería.
Sujete la máquina al retirar y colocar la batería de forma que no se pueda activar el interruptor on/off de forma accidental.
Retire siempre la batería si la herramienta está defectuosa.
Transporte de baterías Li-lon:
El envío de baterías Li-lon está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-lon. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados.
Envíe las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Extraiga la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).
5. Descripción general
Véase la página 2.
1 Pinza de apriete
2 Tuerca de las pinzas de apriete
3 Manguito de caucho*
4 Bloqueo del husillo*
5 Relé neumático*
6 Empuñadura
7 Filtro de polvo *
8 Botón de bloqueo (batería giratoria)

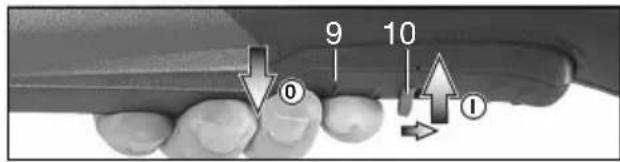

9 Botón de interruptor *
10 Bloqueo de conexión *
11 Tecla de desbloqueo de la batería
12 Batería *
13 Indicación de señal del sistema electrónico
14 Ruedecilla para el ajuste del número de revoluciones
15 Tecla del indicador de capacidad *
16 Indicador de capacidad y de señal *
*según la versión
6. Puesta en servicio
6.1 Filtro de polvo
Véase pág. 2, fig. A.
Monte el filtro de polvo (7) siempre que se trabaje en entornos muy contaminados.
Con el filtro de polvo (7) montado, la herramienta se calienta más rápido. El
sistema electrónico protege la máquina contra el sobrecalentamiento.
Montaje:
Monte el filtro de polvo (7) tal como se indica.
Desmontaje:
Levante ligeramente los bordes superiores del filtro de polvo (7) y retírelo hacia abajo.
6.2 Batería giratoria
Véase pág. 2, fig. B.
La parte posterior de la herramienta se puede girar 270° en 3 niveles. Gracias a ello, la forma de la herramienta se adapta perfectamente a las diversas condiciones de trabajo. Trabaje sólo en posición de enclavamiento.
Pulse primero el botón de tope (8) y, mientras lo mantiene pulsado, gire la parte trasera de la máquina. Durante el giro, suelte el botón. El bloqueo debe encajar con un "clic" audible.
6.3 Batería
Cargue la batería (12) antes de utilizar la herramienta.
Si detecta una disminución de potencia, vuelva a cargar la batería.
Encontrará instrucciones sobre la carga del paquete de baterías en el manual de funcionamiento del equipo de carga de Metabo.
En el caso de las baterías de litio con indicador de capacidad y de señal (16) (según la versión):
- Al presionar la tecla (15), las lámparas LED indican el nivel de carga.
- Si una lámpara LED parpadea, la batería se encuentra prácticamente vacía y debe volver a cargarse.
6.4 Inserción y extracción de la batería
Sujete la máquina al retirar y colocar la batería de forma que no se pueda activar el interruptor off de forma accidental.
Extracción:
Pulse el botón de desbloqueo de la batería (11) y retire la batería (12).
Inserción:
empujar la batería (12) hasta que quede encajada.
7. Uso
7.1 Pinzas tensoras
El diámetro del manguito de la herramienta debe coincidir exactamente con la perforación tensión de las pinzas de tensión (1).
Disponemos de pinzas de apriete para todo tipo de diámetros de vástago. Véase el capítulo Accesorios.
7.2 Montar las herramientas
Antes de cualquier trabajo de reequipamiento: extraiga la batería. La herramienta debe estar conectada y el husillo en reposo.
Utilice únicamente herramientas adecuadas para las revoluciones libres de la máquina.
Ver especificaciones técnicas
ESPAÑOLes
El diámetro del manguito de la herramienta debe coincidir exactamente con la perforación de tensión de las pinzas de tensión (1).
En las muelas con mango no debe sobrepasarse la longitud de vástago máxima admisible de I_0 indicada por el fabricante.
Colocar la herramienta con el manguito completo en la pinza de tensión (1).
Detener el husillo. En el modelo GVB 18 LTX BL 11-28 Compact con la llave de boca de 13 mm suministrada. En los modelos GVB 18 LTX BL 11-28, GVB 18 LTX BL 11-7 HT, GVPB 18 LTX BL 11-28 pulsando el bloqueo del husillo (4).
Fijar la tuerca de la pinza de apriete (2) con la llave de boca de 17/19 mm.
¡Si no va a insertarse ninguna herramienta en la pinza de apriete, no apretarla utilizando una llave, sino que deberá apretarse solo con la mano!
7.3 Ajuste del número de revoluciones
En la ruedecilla de ajuste (14) puede preseleccionarse y modificarse el número de revoluciones. Revoluciones, véase la figura de la página 3.
Sostenga siempre la herramienta con ambas manos.
Conecte en primer lugar la herramienta de inserción, y a continuación acérquela a la pieza de trabajo.
En la posición de funcionamiento continuado, la herramienta seguirá funcionando aunque haya sido arrebatada de la mano por un tirón accidental. Por este motivo se deben sujetar las empuñaduras previstas (3), (6) siempre con ambas manos, adoptar una buena postura y trabajar concentrado.
Evite que la herramienta aspire o levante polvo y viruta. Una vez se ha desconectado la herramienta, espere hasta que el motor esté parado antes de depositarla.
Conexión: desplace el interruptor deslizante (5) hacia adelante. Para un funcionamiento continuado, muévalo hacia abajo hasta que quede encajado.
Desconexión: presione sobre el extremo posterior del interruptor deslizante (5) y suéltelo.
Máquinas con interruptor de seguridad (con función de hombre muerto): (Herramientas con la denominación GVPB...)
Desconexión: suelte el interruptor (9).
7.5 Indicaciones de funcionamiento
Para lijado, esmerilado con papel de lija, trabajo con cepillos de alambre y pulido: empuje ligeramente la máquina y desplácela ligeramente sobre la superficie.
Fresar: Presione la herramienta de forma moderada
Tronzado:
Para tronzar, trabaje siempre en contrarrotación (véase la imagen). De lo contrario existe el riesgo de que la herramienta salte de forma descontrolada de la hendidura de
corte. Trabaje con un avance moderado, adaptado al material sobre el que se trabaja. No incline, presione ni balancee la herramienta.
8. Limpieza
Extraiga la batería de la herramienta antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.
Limpiar con regularidad el filtro de polvo: retírelo y límpielo con aire a presión.
Retire la batería de vez en cuando y limpie el área de contacto entre la batería y el aparato con un trapo seco, retire el polvo acumulado por el taladrado. Si no se puede retirar la batería: véase el capítulo reparación.
Durante el mecanizado pueden liberarse partículas en el interior de la herramienta eléctrica. Esto interfiere en el enfriamiento de la herramienta eléctrica. La sedimentación de partículas conductoras puede deteriorar el aislamiento protector de la herramienta eléctrica y provocar una descarga eléctrica.
Por ello, es importante aspirar o soplar con aire seco regularmente y con esmero todas las ranuras de ventilación delanteras y traseras. Desconecte antes la herramienta eléctrica de la corriente y protéjase con gafas de protección y mascarilla antipolvo adecuada. Tenga cuidado al limpiar con aire en aspirar de manera correcta.
9. Localización de averías
El indicador de señal del sistema electrónico (13) parpadea y la herramienta no funciona.
La batería está descargada, la temperatura es demasiado alta o la protección contra rearranque se ha activado.
Desconecte y vuelva a conectar la herramienta. Si la batería se inserta mientras la herramienta está conectada, ésta no se pondrá en funcionamiento.
El indicador de señal del sistema electrónico (13) se ilumina de forma permanente.
Si se produce una sobrecarga durante el trabajo, la potencia puede reducirse temporalmente. Se debe reducir la presión de trabajo.
Desconexión de seguridad electrónica: la herramienta se ha DESCONECTADO automáticamente. En caso de una velocidad de incremento de corriente elevada (como se presenta p.ej. ante un bloqueo sorpresivo o un contragolpe) la máquina se desconecta. Desconecte la máquina. A continuación conéctela nuevamente y continúe trabajando normalmente. Evite otros bloqueos. Véase el capítulo 4.2.
10. Accesorios
Utilice solo baterías y accesorios originales de Metabo o CAS (Cordless Alliance System).
Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones.
Montar los accesorios de manera segura. Si se va a utilizar la herramienta con un soporte: monte la herramienta de manera fija. El usuario puede resultar herido por la pérdida del control de la herramienta.
A Pinzas de apriete, tuerca incluida (hexagonal)
∅ 3 mm = 631947000
∅ 1/8" = 631948000
∅ 6 mm = 631945000
∅ 1/4" = 631949000
∅ 8 mm = 631946000
B Pinzas de apriete, tuerca incluida (dos bordes)
∅ 6 mm = 630820000
∅ 1/4" = 630821000
∅ 8 mm = 630833000
C Dispositivo fijador 627354000 para fijar objetos al trabajar con eje de torsión (ajustar tornillo fijador), para ello:
D Percha de tensado 627107000 para la fijación segura en la mesa de trabajo (fijar tornillo tensor).
E Bastidor de sujeción: 628329000
F Ejes de torsión
G Empuñadura adicional: 631052000
H Filtro de protección contra polvo (como repuesto): 630439000
I Cargador: ASC 55, ASC 145, etc.
J Acumuladores:
N.º de pedido: 6250270004,0 Ah (Li-Power)
N.º de pedido: 625368000 5,5 Ah (LiHD)
N.º de pedido: 625369000 8,0 Ah (LiHD)
N.º de pedido: 625549000 10,0 Ah (LiHD) etc.
Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo.
11. Reparación
Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por ricistas especializados.
En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase por favor a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.
En la página web www.metabo.com puede usted descargarse las listas de repuestos.
12. Protección del medio ambiente
El polvo procedente de los trabajos de lijado puede ser tóxico: No lo elimine con la basura doméstica, sino de la forma apropiada en un punto de recogida de residuos especiales.
Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio.
Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de aparatos, embalaje y accesorios usados.
Las baterías no deben desecharse junto con la basura doméstica. Devuelva las baterías defectuosas o gastadas a su distribuidor Metabo.
No sumerja la batería en agua.
Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/UE
sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente.
Antes de desechar descargue la batería en la herramienta eléctrica. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).
13. Datos técnicos
Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.
S = bloqueo del husillo para un cambio fácil de herramienta
U = tensión de la batería
n = Número de revoluciones en ralentí (máximo)
ESPAÑOLes
n_V = Número de revoluciones en ralentí (ajustable)
D_max, grinding =diámetro máximo de la herramienta de inserción (lijar)
D_max, polishing =diámetro máximo de la herramienta de inserción (pulir)
T_max =Grosor máximo de los discos de amolar unidos
d = Orificio de sujeción de las pinzas de apriete
m =Peso con la batería más pequeña
L_max = Profundidad de inserción máxima
Valores de medición establecidos de acuerdo con EN 60745.
Temperatura ambiental admitida durante el funcionamiento:
de -20 °C a 50 °C (rendimiento limitado en caso de temperaturas inferiores a 0 °C). Temperatura ambiental admitida durante el almacenamiento: de 0 °C a 30 °C.
Aparato con categoría de protección II
Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).
Valores de emisiones
Estos valores permiten evaluar las emisiones de la herramienta eléctrica y la comparación de diferentes herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el operario, p. ej. medidas organizativas.
Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745:
a_h, SG = Valor de emisión de vibraciones con arandela de desequilibrio
a_h, S = Valor de emisión de vibraciones con barritas de abrasivo 628330 en acero
a_h,F = Valor de emisión de vibraciones con fresa 628377 en aluminio
K_n, = Inseguridad (vibración)
U_M = Masa centrífuga excéntrica
Niveles acústicos típicos compensados A:
L_pA = Nivel de intensidad acústica
L_WA = Nivel de potencia acústica
K_pA , K_WA = Inseguridad
Al trabajar, el nivel de ruido puede superar los 80 dB(A).
¡Usar protección auditiva!
Averías electromagnéticas:
En algunos casos, las averías electromagnéticas graves ajenas a la herramienta pueden provocar bajadas de tensión temporales o la activación de la protección contra el rearranque. En este caso, desconecte y vuelva a conectar la máquina.
Manual original
Ver página 2, fig. A.
eletrónico protege a máquina de sobreaquecimento.
Montar:
Montar o filtro de pó (7) conforme ilustrado.
Remover:
Ver página 2, fig. B.
O indicador de sinal eletrónico (13) está aceso permanentemente
N.º de pedido: 625027000 4,0 Ah (Li-Power)
N.º de pedido: 625368000 5,5 Ah (LiHD)
N.º de pedido: 625369000 8,0 Ah (LiHD)
N.º de pedido: 625549000 10,0 Ah (LiHD) etc.
T_max =espessura máxima de discos abrasivos combinados
