| Tuotetyyppi | Langaton suorakulmahiomakone |
| Merkki | Metabo |
| Malli | GVB 18 LTX BL 11-28 C |
| Nimellisjännite | 18 V (Li-Ion-akku) |
| Tyhjäkäyntinopeus (säädettävä) | 11 000 - 28 000 r/min |
| Hiomatarvikkeen enimmäishalkaisija | 80 mm |
| Kiillotustarvikkeen enimmäishalkaisija | 55 mm |
| Kiristysholkki | Varsille 3, 6, 8 mm, 1/8", 1/4" |
| Paino (pienimmällä akulla) | Noin 1,8 kg |
| Akujärjestelmä | CAS (Cordless Alliance System) |
| Akku sisältyy | Ei (myydään erikseen) |
| Toiminnot | Hiominen, hionta, harjaus, kiillotus, jyrsintä, katkaisu |
| Karan lukitus | Kyllä |
| Nopeudensäätö | Kyllä, säätöpyörä |
| Käynnistyksenestoturva | Kyllä (joissakin malleissa) |
| Ylikuormitussuoja | Kyllä (elektroninen merkkivalo) |
| Pölysuodatin | Kyllä, irrotettava |
| Kumiholkki | Kyllä |
| Lisäkädensija | Valinnainen (viite 631052000) |
| Äänenpainetaso | Enintään 80 dB(A) |
| Käyttölämpötila | -20°C - 50°C |
| Huolto | Puhdista suodatin ja tuuletusaukot säännöllisesti |
Usein kysytyt kysymykset - GVB 18 LTX BL 11-28 C METABO
Käyttäjien kysymyksiä aiheesta GVB 18 LTX BL 11-28 C METABO
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Murskain PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GVB 18 LTX BL 11-28 C - METABO ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GVB 18 LTX BL 11-28 C merkiltä METABO.
KÄYTTÖOHJE GVB 18 LTX BL 11-28 C METABO

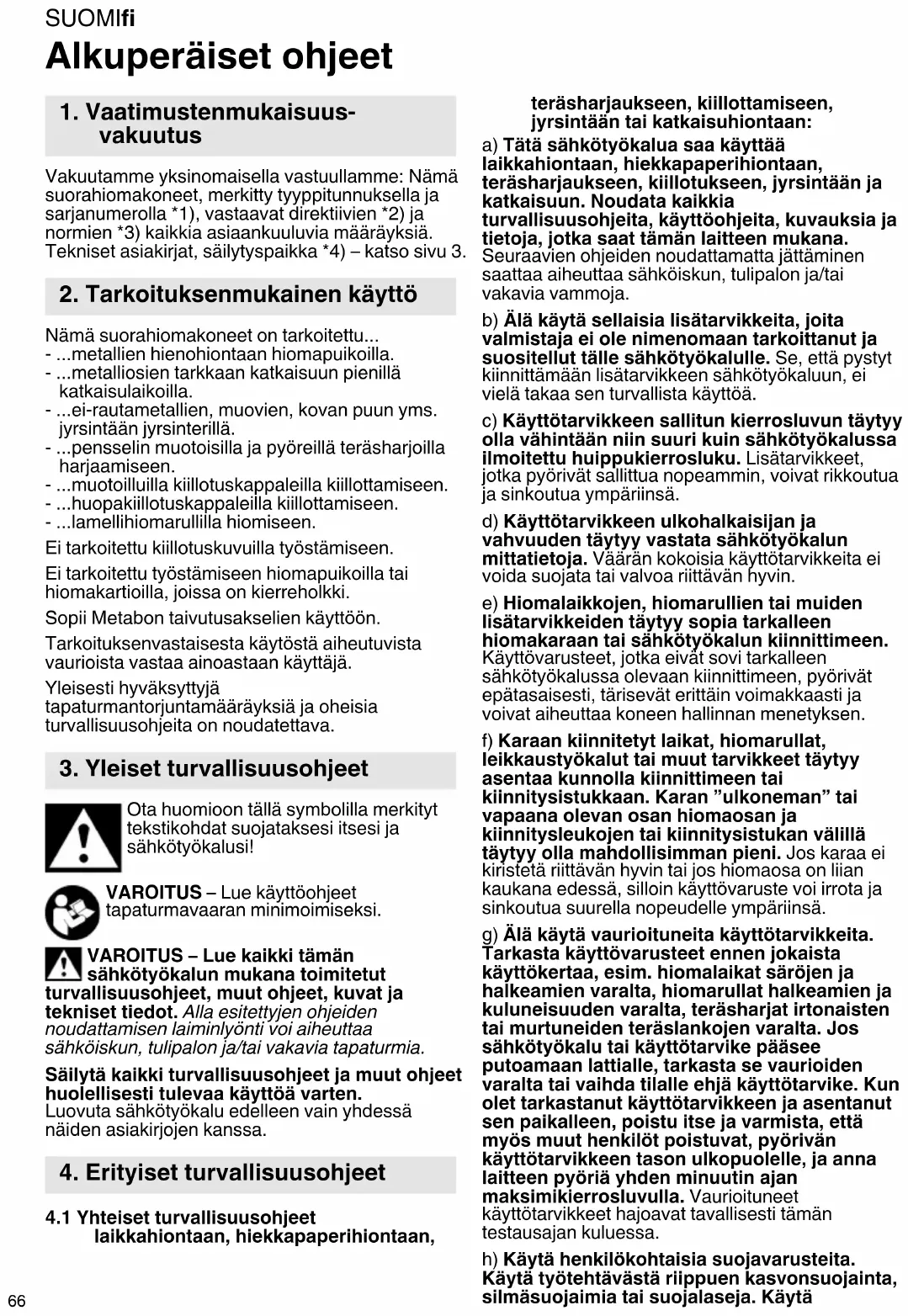

fi Alkuperäiset ohjeet 66
1. Vaatimustenmukaisuus-vakuutus
Vakuutamme yksinomaisella vastuullamme: Nämä suorahiomakoneet, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.
2. Tarkoituksenmukainen käyttö
Nämä suorahiomakoneet on tarkoitettu...
- ...metallien hienohiontaan hiomapuikoilla.
- ...metalliosien tarkkaan katkaisuun pienillä katkaisulaikoilla.
- ...ei-rautametallien, muovien, kovan puun yms. jyrsintään jyrsinterillä.
- ...pensselin muotoisilla ja pyöreillä teräsharjoilla harjaamiseen.
- ...muotoilluilla kiillotuskappaleilla kiillottamiseen.
- ...huopakiillotuskappaleilla kiillottamiseen.
- ...lamellihiomarullilla hiomiseen.
Ei tarkoitettu kiillotuskuvuilla työstämiseen.
Ei tarkoitettu työstämiseen hiomapuikoilla tai hiomakartioilla, joissa on kierreholkki.
Sopii Metabon taivutusakselien käyttöön.
Tarkoituksenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.
Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.
3. Yleiset turvallisuusohjeet
Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!
VAROITUS – Lue käyttöohjeet tapaturmavaaran minimoimiseksi.
VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut allisuusohjeet, muut ohjeet, kuvat jaiset tiedot. Alla esitettyjen ohjeiden lattamisen laiminlyönti voi aiheuttaa öiskun, tulipalon ja/tai vakavia tapaturmia.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.
Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa.
4. Erityiset turvallisuusohjeet
4.1 Yhteiset turvallisuusohjeet laikkahiontaan, hiekkapaperihiontaan,
teräsharjaukseen, kiillottamiseen, jyrsintään tai katkaisuhiontaan:
a) Tätä sähkötyökalua saa käyttää laikkahiontaan, hiekkapaperihiontaan, teräsharjaukseen, kiillotukseen, jyrsintään ja katkaisuun. Noudata kaikkia turvallisuusohjeita, käyttöohjeita, kuvauksia ja tietoja, jotka saat tämän laitteen mukana. Seuraavien ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.
b) Älä käytä sellaisia lisätarvikkeita, joita valmistaja ei ole nimenomaan tarkoittanut ja suositellut tälle sähkötyökalulle. Se, että pystyt kiinnittämään lisätarvikkeen sähkötyökaluun, ei vielä takaa sen turvallista käyttöä.
c) Käyttötarvikkeen sallitun kierrosluvun täytyy olla vähintään niin suuri kuin sähkötyökalussa ilmoitettu huippukierrosluku. Lisätarvikkeet, jotka pyörivät sallittua nopeammin, voivat rikkoutua ja sinkoutua ympäriinsä.
d) Käyttötarvikkeen ulkohalkaisijan ja vahvuuden täytyy vastata sähkötyökalun mittatietoja. Väärän kokoisia käyttötarvikkeita ei voida suojata tai valvoa riittävän hyvin.
e) Hiomalaikkojen, hiomarullien tai muiden lisätarvikkeiden täytyy sopia tarkalleen hiomakaraan tai sähkötyökalun kiinnittimeen. Käyttövarusteet, jotka eivät sovi tarkalleen sähkötyökalussa olevaan kiinnittimeen, pyörivät epätasaisesti, tärisevät erittäin voimakkaasti ja voivat aiheuttaa koneen hallinnan menetyksen.
f) Karaan kiinnitetyt laikat, hiomarullat, leikkaustyökalut tai muut tarvikkeet täytyy asentaa kunnolla kiinnittimeen tai kiinnitysistukkaan. Karan "ulkoneman" tai vapaana olevan osan hiomaosan ja kiinnitysleukojen tai kiinnitysistukan välillä täytyy olla mahdollisimman pieni. Jos karaa ei kiristetä riittävän hyvin tai jos hiomaosa on liian kaukana edessä, silloin käyttövaruste voi irrota ja sinkoutua suurella nopeudelle ympäriinsä.
g) Älä käytä vaurioituneita käyttötarvikkeita. Tarkasta käyttövarusteet ennen jokaista käyttökertaa, esim. hiomalaikat säröjen ja halkeamien varalta, hiomarullat halkeamien ja kuluneisuuden varalta, teräsharjat irtonaisten tai murtuneiden teräslankojen varalta. Jos sähkötyökalu tai käyttötarvike pääsee putoamaan lattialle, tarkasta se vaurioiden varalta tai vaihda tilalle ehjä käyttötarvike. Kun olet tarkastanut käyttötarvikkeen ja asentanut sen paikalleen, poistu itse ja varmista, että myös muut henkilöt poistuvat, pyörivän käyttötarvikkeen tason ulkopuolelle, ja anna laitteen pyöriä yhden minuutin ajan maksimikierrosluvulla. Vaurioituneet käyttötarvikkeet hajoavat tavallisesti tämän testausajan kuluessa.
h) Käytä henkilökohtaisia suojavarusteita. Käytä työtehtävästä riippuen kasvonsuojainta, silmäsuojaimia tai suojalaseja. Käytä
käyttökohteen mukaisesti hengityssuojainta, kuulonsuojaimia, suojakäsineitä tai erikoissuojaesiliinaa, joka suojaa hienojakoiselta hiontapölyltä ja materiaalihiukkasilta. Silmät on suojattava ympärille sinkoutuvilta epäpuhtauksilta, joita syntyy eri käyttötavoissa. Pöly- tai hengityssuojaimien on suodatettava käytön yhteydessä syntyvä pöly. Voit saada kuulovammoja, jos olet pitkään voimakkaassa melussa.
i) Huolehdi siitä, että muut henkilöt pysyvät turvallisella etäisyydellä työalueelta. Jokaisen työalueelle tulevan on käytettävä henkilökohtaisia suojavarusteita.
Työstettävästä kappaleesta tai rikkoutuneesta käyttötarvikkeesta murtuneet palat voivat sinkoutua ympäriinsä ja aiheuttaa vammoja myös varsinaisen työpisteen ulkopuolella.
j) Pidä laitteesta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Sähkövirtaa johtavan johdon koskettaminen voi tehdä myös laitteen metalliosat jännitteisiksi ja aiheuttaa sähköiskun.
k) Pidä sähkötyökalu aina tukevassa otteessa, kun käynnistät moottorin. Täyteen nopeuteen kiihtyessään moottorin reaktiomomentti voi aiheuttaa sen, että sähkötyökalu pyrkii kiertymään otteessa.
I) Mikäli mahdollista, käytä puristimia työstettävän kappaleen kiinnittämiseen. Älä missään tapauksessa käytä laitetta siten, että pidät pientä työstettävää kappaletta yhdessä kädessä ja sähkötyökalua toisessa kädessä. Pienet työstettävä kappaleet kannattaa kiinnittää paikolleen, jotta voit käyttää molempia käsiä sähkötyökalun ohjaamiseen. Pyöreät työkappaleet (esim. puutapit, tangot tai putket) pyörähtävät katkaisun yhteydessä herkästi pois paikaltaan, jolloin käyttövaruste saattaa jumiutua ja sinkoutua käyttäjään päin.
m) Älä missään tapauksessa laske sähkötyökalua sivuun ennen kuin käyttötarvike on kokonaan pysähtynyt. Pyörivä käyttövaruste voi koskettaa säilytysalustaa, jolloin olet vaarassa menettää sähkötyökalun hallinnan.
n) Kun olet vaihtanut laitteen käyttövarusteita tai muuttanut asetuksia, kiristä kiinnitysholkin mutteri, istukka tai muut kiinnitysosat.
Löystyneet kiinnitysosat voivat muuttaa odottamattomasti asentoaan ja aiheuttaa koneen hallinnan menetyksen. Kiinnittämättömät, pyörivät osat sinkoutuvat vaarallisesti ympäriinsä.
o) Älä kanna sähkötyökalua sen käydessä. Vaatteesi voivat satunnaisen kosketuksen vuoksi takertua pyörivään käyttötarvikkeeseen, ja käyttötarvike voi tällöin leikkautua kehoosi.
p) Puhdista sähkötyökalun tuuletusraot säännöllisesti. Moottorin tuuletin imee pölyä rungon sisään, ja suurien metallipölymäarien kertyminen voi aiheuttaa sähköön liittyviä vaaroja.
q) Älä käytä sähkötyökalua palonarkojen materiaalien läheisyydessä. Kipinät voivat sytyttää tällaiset materiaalit palamaan.
r) Älä käytä käyttötarvikkeita, jotka edellyttävät nestemäisten jäähdytysaineiden käyttöä. Veden tai muiden nestemäisten jäähdytysaineiden käyttö voi aiheuttaa sähköiskun.
4.2 Takaisku ja siihen liittyvät turvallisuusohjeet
Takaisku on odottamaton reaktio, joka syntyy pyörivän käyttövarusteen, esimerkiksi hiomalaikan, teräsharjan tms. tarttuessa kiinni tai jumiutuessa. Kiinnitarttuminen tai jumiutuminen saa pyörivän käyttövarusteen pysähtymään äkisti. Tämä saa sähkötyökalun tempaisemaan hallitsemattomasti käyttötarvikkeen pyörimissuunnan vastaisesti.
Jos esim. hiomalaikka jumiutuu työstettävään kappaleeseen, hiomalaikan reuna voi kiilautua työstettävään kappaleeseen, takertua siihen ja aiheuttaa siten hiomalaikan murtumisen tai takaiskun. Hiomalaikan liike on tällöin käyttäjän suuntaan tai hänestä poispäin, riippuen laikan pyörimissuunnasta jumiutumiskohdassa. Tällöin hiomalaikat voivat myös murtua.
Takaisku aiheutuu sähkötyökalun epäasianmukaisesta tai virheellisestä käytöstä. Se voidaan estää sopivilla, alla kuvatuilla varotoimenpiteillä.
a)Pidä sähkötyökalusta tukevasti kiinni ja pidä kehosi ja käsivartesi sellaisessa asennossa, jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käyttäjä voi hallita takaiskuvoimia, kun hän noudattaa asianmukaisia varotoimenpiteitä.
b) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käyttövarusteen hallitsematon kimmachtaminen ja jumiutuminen. Pyörivä käyttövaruste jumiutuu herkästi kulmissa, terävissä reunoissa tai kun se kimmahtaa hallitsemattomasti. Tämä aiheuttaa hallinnan menettämisen tai takaiskun.
c) Älä käytä hammastettua sahanterää. Tällaiset käyttötarvikkeet aiheuttavat herkästi takaiskun tai sähkötyökalun hallinnan menettämisen.
d) Ohjaa käyttötarvike aina siinä suunnassa materiaaliin, josta teräsärmä poistuu materiaalista (vastaa lastujen poistosuuntaa). Jos ohjaat sähkötyökalua vääärään suuntaan, käyttövarusteen teräsärmä tempautuu pois työstettävästä kappaleesta, mikä saa sähkötyökalun vetämään tähän työntösuuntaan.
e) Kiinnitä työkappale aina pitävästi kiinni, kun käytät sähköviiloja, katkaisulaikkoja, suurinopeuksisia jyrsintätyökaluja tai kovametallisia jyrsintätyökaluja. Jo pienikin kallistuminen urassa saa nämä käyttövarusteet jumiutumaan ja voi aiheuttaa takaiskun. Katkaisulaikan jumiutuminen aiheuttaa tavallisesti sen murtumisen. Sähköviilojen, suurinopeuksisten jyrsintätyökalujen tai kovametallisten jyrsintätyökalujen jumiutuessa käyttötarvike voi ponnahtaa pois urasta ja aiheuttaa sähkötyökalun hallinnan menettämisen.
SUOMIfi
4.3 Erityiset turvallisuusohjeet hiontaan ja katkaisuun:
a) Käytä yksinomaan kyseiselle sähkötyökalulle hyväksyttyä hiomatarviketta ja vain suositeltuihin käyttötarkoituksiin.
Esimerkki: Älä missään tapauksessa hio katkaisulaikan sivupinnan kanssa.
Katkaisulaikat on tarkoitettu materiaalin hiontaan laikan reunalla. Hiomatarvikkeeseen sivulta kohdistuva voima voi rikkoa sen.
b) Käytä kierteellä varustettujen kartiomaisten ja suorien hiomapuikkojen kanssa vain oikean kokoisia ja pituisia ehjiä karoja, joiden olaketta ei ole lovettu. Sopivat karat vähentävät murtumisvaaraa.
c) Vältä katkaisulaikan jumiutumista ja liian kovaa painamista. Älä leikkaa liian syvältä.
Katkaisulaikan ylikuormittaminen lisää sen rasittumista ja saa sen kallistumaan tai jumiutumaan herkemmin lisäten siten takaiskun tai hiomatarvikkeen rikkoutumisen vaaraa.
d) Vältä pitämästä kättä pyörivän katkaisulaikan edessä tai takana olevalla alueella. Jos liikutat katkaisulaikkaa työkappaleella kädestäsi poispäin, tällöin sähkötyökalu voi takaiskutapauksessa iskeytyä pyörivän laikan kanssa suoraan sinua kohti.
e) Jos katkaisulaikka jumiutuu tai keskeytät työn, kytke kone pois päältä ja pidä se rauhallisesti paikallaan, kunnes laikka pysähtyy kokonaan. Älä missään tapauksessa yritä vetää pyörivää katkaisulaikkaa katkaisuurasta, koska se voi aiheuttaa takaiskun. Selvitä ja poista jumiutumisen syy.
f) Älä kytke sähkötyökalua uudelleen päälle, jos se on vielä työkappaleessa. Anna katkaisulaikan saavuttaa ensin maksimikierroslukunsa, ennen kuin ryhdyt varovasti jatkamaan katkaisua. Muuten laikka voi kiilautua, kimmota työstettävästä kappaleesta tai aiheuttaa takaiskun.
g) Tue levyt ja suuret työkappaleet, jotta saat pienennettyä katkaisulaikan mahdollisen jumiutumisen aiheuttamaa takaiskun vaaraa. Suuret työstettävät kappaleet voivat taipua oman painonsa vaikutuksesta. Työstettävä kappale on tuettava laikan molemmilta puolilta siten, että tuenta on tehty sekä katkaisu-uran läheltä että myös reunasta.
h) Ole erityisen varovainen leikatessasi "onkaloita" valmiina oleviin seiniin tai muihin sellaisiin kohtiin, joihin ei voi nähdä. Seinään uppoava katkaisulaikka voi aiheuttaa takaiskun osuessaan katkaisun yhteydessä kaasu- tai vesijohtoihin, sähköjohtoihin tai muihin esineisiin.
4.4 Erityiset turvallisuusohjeet teräsharjoilla työskentelyyn:
a) Huomaa, että teräsharjoista irtoaa langanpaloja myös normaalin käytön yhteydessä. Älä ylikuormita lankoja liiallisella painamisella. Ympäriinsä sinkoutuvat langanpalat voivat tunkeutua herkästi ohuiden vaatteiden ja/tai ihon läpi.
b) Anna harjojen käydä ennen töiden aloittamista vähintään minuutin ajan käyttönopeudella. Huolehdi siitä, että tänä aikana muita ihmisiä ei oleskele harjan edessä tai sen kanssa samalla linjalla. Esikäytön aikana voi sinkoutua irronneita langanpaloja ympäriinsä.
c) Kohdista pyörivä teräsharja itsestäsi poispäin. Tehtäessä töitä näiden harjojen kanssa niistä voi sinkoutua suurella nopeudella irti pieniä siruja ja pienikokoisia langanpaloja, jotka voivat tunkeutua ihon läpi.
4.5 Lisäturvallisuusohjeet:
VAROITUS – Käytä aina suojalaseja.
Käytä kuulonsuojaimia.
VAROITUS – Käännä sähkötyökalua aina molemmin käsin.
Käytä elastisia välikappaleita, jos ne ovat hiomatarvikkeen mukana ja niitä vaaditaan käytettäväksi.
Noudata työkalun ja lisätarvikkeiden valmistajan antamia ohjeita! Suojaa laikat rasvalta ja iskuilta! Käyttötarvikkeita täytyy säilyttää ja käsitellä huolellisesti valmistajan ohjeiden mukaisesti.
Älä missään tapauksessa käytä katkaisulaikkoja rouhintahiontaan! Katkaisulaikkoihin ei saa kohdistaa sivuttaista painorasitusta.
Työstettävän kappaleen on oltava tukevasti paikallaan ja varmistettu poisluiskahtamisen estämiseksi, esim. puristimilla. Isot työstettävät kappaleet on tuettava riittävän hyvin.
Lukitusnuppia (4) (mallista riippumatta) saa käyttää ainoastaan moottorin ollessa sammutettuna.
Älä koske pyörivään työkaluun! Poista lastut ja muut epäpuhtaudet ainoastaan koneen ollessa pysähtyneenä.
Huolehdi, että hiomatarvike laitetaan oikein paikoilleen ja kiinnitetään oikein ennen käyttöä, anna työkalun käydä tyhjäkäynnillä 60 sekunnin ajan turvallisessa asennossa, pysäytä se heti, jos se tärisee huomattavasti tai huomaat muita puutteita. Tarkasta tällöin kone syyn selvittämiseksi.
Varmista, ettei syntyvä kipinöinti aiheuta vaaraa, esim. osumalla käyttäjään tai muihin henkilöihin tai sytyttämällä tulenarkoja aineita. Suojaa vaaralle alttiit alueet vaikeasti syttyvillä peitteillä. Pidä sopivat sammutusvälineet valmiina palovaarallisissa paikoissa.
Vältä tilanteita, joissa kone saattaisi imeä sisäänsä pölyä ja lastuja.
Työskentele turvallisuussyistä aina paikalleen kiinnitetyn kumimansetin (3) kanssa.
Vaurioitunut kumimansetti (3) on vaihdettava. Älä käytä konetta, jonka kumimansetti (3) on rikki.
Pidä aina kiinni koneen kahvoista molemmin käsin, ota tukeva asento ja työskentele keskittyneesti.
Älä kosketa pyöriviä osia.
Hiomapaperi-hiontatarvikkeen halkaisija ei saa ylittää maksimihalkaisijaa 80 mm.
Yhdistelmähiomalaikat eivät saa ylittää maksimihalkaisijaa 55 mm. Jos kuitenkin luvussa "Tekniset tiedot" ilmoitettu maksimaalinen käyttötarvikkeen halkaisija (hionta) on pienempi, pienempää arvoa on noudatettava.
Pölyrasituksen vähentäminen:
VAROITUS – Tietyt pölyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen,
poraaminen tai muut työt voivat aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn liittyviä haittoja. Esimerkkejä näistä kemikaaleista ovat:
- Lyijyä sisältävien maalien lyijy,
- mineraalipöly tiilistä, sementistä tai muista muuratuista rakenteista ja
- arseeni ja kromi kemiallisesti käsitellystä puusta. Altistumisesi näille vaaratekijöille vaihtelee sen mukaan, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttaman altistumisen vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja käytä hyväksyttyjä suojavarusteita, esim. töihin tarkoitettuja pölymaskeja, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.
Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöösi.
Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat ohjeet ja kansalliset määräykset (esim. työsujelumääräykset, hävittäminen).
Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön.
Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää.
Käytä sopivaa pölynimuria.
Vähennä pölyn muodostumista seuraavasti:
- Älä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kertynyttä pölyä päin.
- Käytä imuria ja/tai ilmanpuhdistinta.
- Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä.
- Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä.
4.6 Akkua koskevat turvallisuusohjeet:
Suojaa akut kosteudelta!
Älä altista akkuja tulelle!
Älä käytä viallisia tai vääntyneitä akkuja!
Älä avaa akkuja!
Älä koske akun koskettimiin äläkä oikosulje niitä!
Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, palavaa nestettä!
Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla ä ja hakeudu välittömästi lääkärin hoitoon!
Poista akku koneesta ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista.
Varmista, että kone on pois päältä, kun laitat akun paikalleen.
Pidä konetta akkua poistaessasi tai paikalleen asettaessasi kädessä siten, että virtakosketinta ei voi painaa vahingossa.
Poista akku viallisesta koneesta.
Litiumioniakkujen kuljetus:
Litiumioniakkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää voimassa olevista määräyksistä, kun lähetät litiumioniakkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta.
Lähetä akku vain, kun kotelo on ehjä eikä nestettä valu ulos. Ota akku koneesta lähetettäväksi. Varmista koskettimet oikosululta (esim. eristä teipillä).
5. Yleiskatsaus
Katso sivu 2.
1 Kiinnitysholkki
2 Kiinnitysholkin mutteri
3 Kumimansetti*
4 Karan lukitusnuppi*
5 Työntökytkin *
6 Kahva
7 Pölynsuodatin *
8 Lukituspainike (käännettävä akku)
9 Painokytkin
10 Kytkentäsalpa *
11 Painike akun lukituksen vapauttamiseen
12 Akku *
13 Elektroniikan merkkivalo
14 Säätöpyörä kierroslukuasetukselle
15 Kapasiteettinäytön painike *
16 Kapasiteetti- ja signaalinäyttö *
*riippuu varusteista
6. Käyttöönotto
6.1 Pölynsuodatin
Katso sivu 2, kuva A.
Kiinnitä erittäin likaisessa ympäristössä aina pölynsuodatin (7).
Pölynsuodattimen (7) ollessa paikallaan kone kuumenee nopeammin. Elektroniikka suojaa tta ylikuumenemiselta.
SUOMIfi
Kiinnittäminen:
Kiinnitä pölynsuodatin (7) kuvan osoittamalla tavalla.
Irrottaminen:
Nosta pölynsuodatinta (7) hieman yläreunoistaan ja ota alakautta pois.
6.2 Käännettävä akku
Katso sivu 2, kuva B.
Koneen takaosaa voidaan kääntää 3-portaisesti 270° verran. Näin koneen muoto voidaan mukauttaa työolosuhteisiin sopivaksi. Tee töitä vain silloin, kun takaosa on napsautettu kunnolla paikalleen.
Paina ensin lukitusnappia (8) ja käännä koneen takaosaa painetussa tilassa. Vapauta nappi käännön aikana. Lukituksen on lukkiuduttava kuuluvalla "klik"-äänellä.
6.3 Akku
Lataa akku (12) ennen käyttöä.
Lataa akku uudelleen sen tehon laskiessa.
Akun latausohjeet löydät Metabo-laturin käyttöohjeesta.
Litiumioniakut kapasiteetti- ja signaalinäytöllä (16) (riippuu varusteista):
- Painamalla painiketta (15) LED-valoilla näytetään varaustila.
- Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja se on ladattava uudelleen.
6.4 Akun irrottaminen ja kiinnittäminen
Pidä konetta akkua poistaessasi tai paikalleen asettaessasi kädessä siten, että
virtakosketinta ei voi painaa vahingossa.
Irrottaminen:
Paina akun avauspainiketta (11) ja vedä akku (12) irti.
Kiinnittäminen:
Työnnä akku (12) paikalleen siten, että se lukittuu.
7. Käyttö
7.1 Kiinnitysholkki
Käyttövarusteen varren halkaisijan täytyy vastata tarkalleen kiinnitysleukojen (1)
kiinnitysaukon kokoa!
Kiinnitysholkkeja on saatavilla erilaisille varren halkaisijoille. Katso luku Lisätarvikkeet.
7.2 Käyttövarusteiden asentaminen
Ennen kaikkia varustelutoimenpiteitä: ota akku pois laitteesta. Koneen on oltava pois tä ja karan täytyy olla täysin pysähtynyt.
Käytä vain sellaisia käyttövarusteita, jotka on mitoitettu kestämään koneen
huippukierrosluku! Katso tekniset tiedot.
Käyttövarusteen varren halkaisijan täytyy vastata tarkalleen kiinnitysleukojen (1)
kiinnitysaukon kokoa!
Hiomapuikoissa ei saa ylittää valmistajan ilmoittamaa suurinta sallittua avointa pituutta I _0 !
Varren sallittu maksimipituus on bja maksimaalisen kiinnityssyvyyden L _maks. summa (katso luku 13.)
Aseta käyttövaruste varren koko pituudelta kiinnitysleukoihin (1).
Pidä karaa paikallaan. Mallissa GVB 18 LTX BL 11-28 Compact oheisella 13 mm:n kiintoavaimella. Mallissa GVB 18 LTX BL 11-28, GVB 18 LTX BL 11-7 HT, GVPB 18 LTX BL 11-28 käyttämällä karan lukitusnuppia (4).
Kiristä kiinnitysholkin mutteri (2) 17/19 mm:n kiintoavaimella.
Jos kiinnitysholkkiin ei ole sijoitettu mitään käyttövarustetta, älä kirstä kiinnitysholkkia nella, vaan kierrä vain kädellä!
7.3 Kierrosluvun säätö
Säätöpyörästä (14) voit esivalita kierrosluvun ja muuttaa nopeutta. Kierrosluvut katso taulukko sivulla 3.
7.4 Päälle-/poiskytkeminen
Ohjaa konetta aina molemmin käsin.
Kytke kone ensin päälle ja vie vasta sitten käyttötarvike työstettävään kappaleeseen.
Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Pidä vuoksi koneen molemmista kahvoista (3), (6)olla kiinni, seiso tukevassa asennossa ja tentele keskittyneesti.
Huolehdi siitä, että kone ei levitä pölyä ja lastuja tai ime niitä. Kun kytket koneen pois ä, laske kone kädestäsi vasta sitten, kun en moottori on täysin pysähtynyt.
Työntökytkimellä varustetut koneet:
Polskytkeminen: Paina työntökytkimen (5) takaosaa ja päästä kytkimestä irti.
Turvakytkimellä varustetut koneet (kuolleen miehen toiminnolla):
(Koneet, joiden tunnus GVPB...)
Polskytkeminen: Vapauta painokytkin (9).
7.5 Työohjeet
Hionta, hiekkapaperihionta, teräsharjoilla työskentely, kiillotus: Paina konetta kevyesti alustaa varten ja liikuta edestakaisin pinnan päällä.
Jyrsintä: Paina konetta kevyesti alustaa vasten
Katkaisuhionta:
Työskentele katkaisuhionnassa aina vastasuuntaan (ks. kuva). Muuten kone voi kimmota hallitsemattomasti pois katkaisu-urasta. Työskentele rauhallisella, työstettävälle
materiaalille sopivalla etenemisvauhdilla. Älä kallista, paina tai heiluta konetta.
8. Puhdistus
Poista akku koneesta ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista.
Puhdista pölynsuodatin säännöllisesti: Poista ja puhalla paineilmalla puhtaaksi.
Poista akku silloin tällöin ja pyyhi akun ja koneen kontaktialue kuivalla liinalla ja poista porauspöly. Jos akkua ei voi poistaa: katso luku Korjaus
Työskenneltäessä hiukkasia voi kertyä sähkötyökalun sisälle. Se heikentää sähkötyökalun jäähdytystä. Johtavat kerrostumat voivat heikentää sähkötyökalun suojaeristystä ja aiheuttaa sähkövaaroja.
Imuroi sähkötyökalun etu- ja takapuolella olevat tuuletusraot säännöllisesti, usein ja huolellisesti tai puhalla puhtaaksi kuivalla ilmalla. Irrota sähkötyökalu ensin virtalähteestä ja käytä suojalaseja ja sopivaa hengityksensuojainta. Varmista, että ulos puhallettaessa huolehditaan asianmukaisesta imusta.
9. Häiriöiden korjaus
Elektroniikan merkkivalo (13) vilkkuu ja kone ei käy.
Akku on tyhjä, lämpötila on liian korkea tai leenkäynnistysesto on lauennut.
Kytke kone pois päältä ja sen jälkeen uudelleen päälle.
Jos akku laitetaan paikalleen koneen ollessa päällekytkettynä, kone ei käynnisty.
Elektroniikan merkkivalo (13) palaa tauotta
Työskentelyssä on tapahtunut
ylikuormittuminen, teho voi olla rajoittunut väliaikaisesti. Pienennä työpainetta.
Elektroninen varokatkaisu: Koneen toiminta on KATKENNUT automaattisesti. Jos virranvoimakkuus kasvaa liian nopeasti (mikä voi tapahtua esim. äkillisen jumiutumisen tai takaiskun johdosta), kone kytkeytyy pois päältä. Kytke kone pois päältä. Kytke se uudelleen päälle ja työskentele normaalisti edelleen. Vältä koneen jumittumista. Katso luku 4.2.
10. Lisätarvikkeet
Käytä vain alkuperäisiä Metabo-akkuja tai CAS-akkuja (Cordless Alliance System) ja lisävarusteita.
Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.
Kiinnitä lisätarvikkeet pitävästi paikoilleen. Jos sahaa käytetään telineessä: Kiinnitä saha tukevasti. Hallinnan menetys voi aiheuttaa tapaturmia.
A Kiinnitysholkki, mutterilla (kuusiokanta)
∅ 3 mm = 631947000
∅ 1/8" = 631948000
∅ 6 mm = 631945000
∅ 1/4" = 631949000
∅ 8 mm = 631946000
B Kiinnitysholkki, mutterilla (kaksikanta)
∅ 6 mm = 630820000
∅ 1/4" = 630821000
∅ 8 mm = 630833000
C Kiinnityspukki 627354000 kiinnitykseen, kun töitä tehdään taivutusakseleilla (kiristä kiinnitysruuvi), sitä varten:
D Kiinnityssanka 627107000 tukevaan kiinnitykseen työpöydälle (kiristä kiinnitysruuvi).
E Tukikehikko: 628329000
F Taivutusakselit
G Lisäkahva: 631052000
H Pölynsuojasuodatin (varaosana): 630439000
I Laturit: ASC 55, ASC 145 jne.
J Akut: Tilausnro: 625027000 4,0 Ah (Li-Power) Tilausnro: 625368000 5,5 Ah (LiHD) Tilausnro: 625369000 8,0 Ah (LiHD) Tilausnro: 625549000 10,0 Ah (LiHD) ym.
Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta.
11. Korjaus
Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!
Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.
Varaosaluettelot voit ladata osoitteesta www.metabo.com.
SUOMIfi
12. Ympäristönsuojelu
Syntyvä hiomapöly voi sisältää haitallisia aineita: Älä hävitä talousjätteen mukana, vaan toimita asianmukaisesti ongelmajätteiden keräyspisteeseen.
Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu.
Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.
Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytetyt akut Metabo-myyjällesi! Älä heitä akkuja veteen.
Vain EU-maita koskien: Älä hävitä sähkötyökaluja sekajätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.
Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun varaus sähkötyökalussa. Varmista koskettimet oikosululta (esim. eristä teipillä).
13. Tekniset tiedot
Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.
S =työkalun vaihtamista helpottava karajarru
U = akun jännite
n = kierrosluku kuormittamattomana (huippukierrosluku)
n_V =tyhjäkäyntikierrosluku (asetettavissa)
D_max, grinding=maksimaalinen käyttötarvikkeen halkaisija (hionta)
D_max, polishing=maksimaalinen käyttötarvikkeen halkaisija (kiillotus)
T_max =päällystettyjen hiomalaikkojen enimmäisvahvuus
d =kiinnitysholkin reikä
m = paino pienimmällä akulla
L_maks. =maksimaalinen kiinnityssyvyys
Mittausarvot ilmoitettu EN 60745 mukaan.
Sallittu ympäristön lämpötila käytettäessä:
-20 °C ... +50 °C (rajoitettu teho alle 0 °C lämpötiloissa). Sallittu ympäristön lämpötila varastoitaessa: 0 °C ... 30 °C.
Suojausluokan II kone
--- Tasavirta
Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
Päästöarvot
Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Käyttöolosuhteiden ja sähkötyökalun tai terien kunnon mukaisesti todellinen kuormitus voi olla kyseisiä arvoja
suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.
Tärinän kokonaisarvo (kolmen suunnan vektorien summa), määritetty EN 60745 mukaan:
a_h, SG = värähtelyarvo käytettäessä epätasapainoista laikkaa
a_h, S = värähtelyarvo käytettäessä hiomapuikkoa 628330 teräksellä
a_h, F = värähtelyarvo käytettäessä jyrsintä 628377 alumiinilla
K_h, = epävarmuus (värähtely) U_M = epätasapaino
Tyypillinen A-painotettu äänitaso:
L_pA = äänen painetaso
L_WA^pr = äänitehotaso
K_pA, K_WA = epävarmuus
Käytössä melutaso voi ylittää 80 dB (A).
Käytä kuulonsuojaimia!
Sähkömagneettiset häiriöt:
Erittäin voimakkaiden ulkoisten sähkömagneettisten häiriöiden vaikutuksesta voi joissakin tapauksissa ilmetä ohimeneviä kierroslukuvaihteluita tai uudelleenkäynnistyksen esto laueta. Kytke tässä tapauksessa kone pois päältä ja sen jälkeen uudelleen päälle.
