| Produkttype | Trådløs rettsliper |
| Merke | Metabo |
| Modell | GVB 18 LTX BL 11-28 C |
| Nominell spenning | 18 V (Li-Ion batteri) |
| Tomgangshastighet (justerbar) | 11 000 - 28 000 o/min |
| Maks. diameter for slipeverktøy | 80 mm |
| Maks. diameter for poleringsverktøy | 55 mm |
| Spennhylse | For skaft 3, 6, 8 mm, 1/8", 1/4" |
| Vekt (med minste batteri) | Omtrent 1,8 kg |
| Batterisystem | CAS (Cordless Alliance System) |
| Inkludert batteri | Nei (selges separat) |
| Funksjoner | Sliping, pussing, børsting, polering, fresing, kapping |
| Spindelstopp | Ja |
| Hastighetsregulering | Ja, justeringshjul |
| Sikkerhet mot utilsiktet start | Ja (på enkelte modeller) |
| Overbelastningsbeskyttelse | Ja (elektronisk indikator) |
| Støvfilter | Ja, avtakbar |
| Gummimanchett | Ja |
| Ekstra håndtak | Tilvalg (ref. 631052000) |
| Lydtrykknivå | Opptil 80 dB(A) |
| Driftstemperatur | -20°C til 50°C |
| Vedlikehold | Rengjør jevnlig filteret og ventilasjonsåpningene |
Ofte stilte spørsmål - GVB 18 LTX BL 11-28 C METABO
Brukerspørsmål om GVB 18 LTX BL 11-28 C METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kvern i PDF-format gratis! Finn veiledningen din GVB 18 LTX BL 11-28 C - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GVB 18 LTX BL 11-28 C av merket METABO.
BRUKSANVISNING GVB 18 LTX BL 11-28 C METABO
no Original bruksanvisning 73
da Original brugsanvisning 80
- ... arbete med stålborstar
m = vikt med minsta batteriet
L_max = maximalt insticksdjup

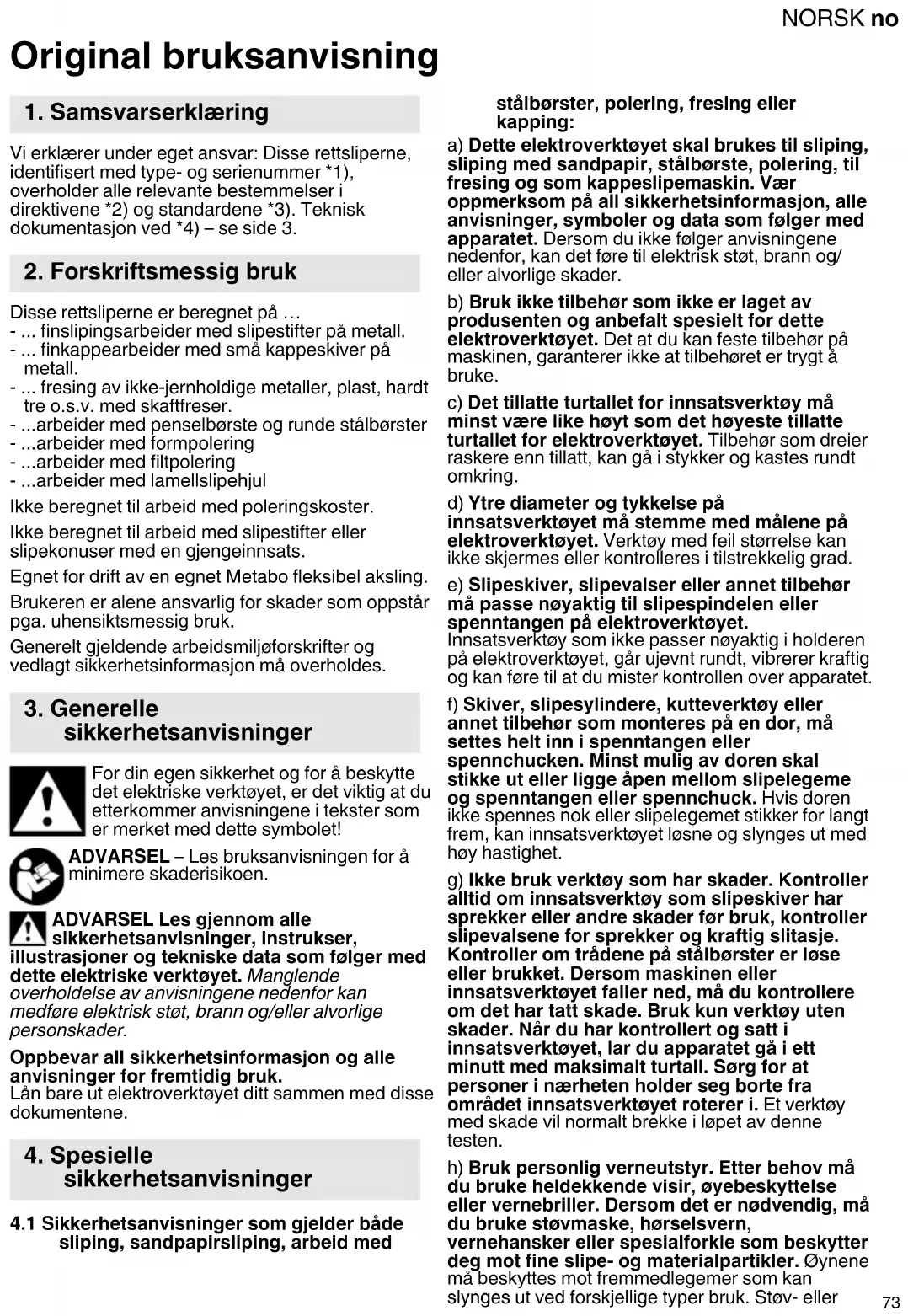

Original bruksanvisning
1. Samsvarserklæring
Vi erklærer under eget ansvar: Disse rettsliperne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3.
2. Forskriftsmessig bruk
- ... finslipingsarbeider med slipestifter på metall.
- ... finkappearbeider med små kappeskiver på metall.
- ... fresing av ikke-jernholdige metaller, plast, hardt tre o.s.v. med skaftfreser.
- ...arbeider med penselbørste og runde stålbørster
- ...arbeider med formpolering
- ...arbeider med filtpolering
- ...arbeider med lamellslipehjul
Ikke beregnet til arbeid med slipestifter eller slipekonuser med en gjengeinnsats.
Egnet for drift av en egnet Metabo fleksibel aksling.
Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.
Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.
3. Generelle sikkerhetsanvisninger
For din egen sikkerhet og for å beskytte det elektriske verktøyet, er det viktig at du etterkommer anvisningene i tekster som er merket med dette symbolet!
ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.
ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser,
illustrasjoner og tekniske data som følger med dette elektriske verktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.
Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.
4. Spesielle sikkerhetsanvisninger
4.1 Sikkerhetsanvisninger som gjelder både sliping, sandpapirsliping, arbeid med
stålbørster, polering, fresing eller kapping:
a) Dette elektroverktøyet skal brukes til sliping, sliping med sandpapir, stålbørste, polering, til fresing og som kappeslipemaskin. Vær oppmerksom på all sikkerhetsinformasjon, alle anvisninger, symboler og data som følger med apparatet. Dersom du ikke følger anvisningene nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.
b) Bruk ikke tilbehør som ikke er laget av produsenten og anbefalt spesielt for dette elektroverktøyet. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt å bruke.
c) Det tillatte turtallet for innsatsverktøy må minst være like høyt som det høyeste tillatte turtallet for elektroverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring.
d) Ytre diameter og tykkelse på innsatsverktøyet må stemme med målene på elektroverktøyet. Verktøy med feil størrelse kan ikke skjermes eller kontrolleres i tilstrekkelig grad.
e) Slipeskiver, slipevalser eller annet tilbehør må passe nøyaktig til slispindelen eller spenntangen på elektroverktøyet.
Innsatsverktøy som ikke passer nøyaktig i holderen på elektroverktøyet, går ujevnt rundt, vibrerer kraftig og kan føre til at du mister kontrollen over apparatet.
f) Skiver, slipesylindere, kutteverktøy eller annet tilbehør som monteres på en dor, må settes helt inn i spenntangen eller spennchucken. Minst mulig av doren skal stikke ut eller ligge åpen mellom slipelegeme og spenntangen eller spennchuck. Hvis doren ikke spennes nok eller slipelegemet stikker for langt frem, kan innsatsverktøyet løsne og slynges ut med høy hastighet.
g) Ikke bruk verktøy som har skader. Kontroller alltid om innsatsverktøy som slipeskiver har sprekker eller andre skader før bruk, kontroller slipevalsene for sprekker og kraftig slitasje. Kontroller om trådene på stålbørster er løse eller brukket. Dersom maskinen eller innsatsverktøyet faller ned, må du kontrollere om det har tatt skade. Bruk kun verktøy uten skader. Når du har kontrollert og satt i innsatsverktøyet, lar du apparatet gå i ett minutt med maksimalt turtall. Sørg for at personer i nærheten holder seg borte fra området innsatsverktøyet roterer i. Et verktøy med skade vil normalt brekke i løpet av denne testen.
h) Bruk personlig verneutstyr. Etter behov må du bruke heldekkende visir, øyebeskyttelse eller vernebriller. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot fine slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan slynges ut ved forskjellige typer bruk. Støv- eller
NORSKno
støvmaske må filtrere støvet som dannes under bruk. Dersom du er utsatt for støy over tid, kan du få hørselstap.
i) Se til at andre personer holder trygg avstand til ditt arbeidsområde. Alle som kommer inn i arbeidsområdet, må ha på seg personlig verneutstyr. Deler av arbeidsstykket eller verktøyet kan slynges ut og føre til skader selv utenfor det direkte arbeidsområdet.
j) Maskinen må kun holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.
k) Hold alltid elektroverktøyet godt fast når du starter det opp. På vei opp til fullt turtall kan motorens reaksjonsmoment føre til at elektroverktøyet vrir seg.
I) Bruk tvinger til å feste emnet med om mulig. Hold aldri et lite emne i den ene hånden og elektroverktøyet i den andre mens det er i bruk. Hvis du spenner fast små emner, har du begge hendene fri til å holde kontroll over elektroverktøyet. Ved kapping av runde emner som treplugger, stangmateriale eller rør har disse en tendens til å rulle bort slik at innsatsverktøyet kan klemme og slynges mot deg.
m) Legg aldri fra deg maskinen før verktøyet har stanset helt opp. Et verktøy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over maskinen.
n) Etter bytte av verktøy eller justeringer på maskinen strammes strammemutteren, chucken og alle andre festeelementer. Løse festeelementer kan plutselig forskyve seg og føre til at du mister kontrollen; løse, roterende komponenter slynges ut med stor kraft.
o) La ikke maskinen gå mens du bærer den. Dersom klærne dine skulle komme i kontakt med et verktøy som roterer kan de sette seg fast og verktøyet kan bore seg inn i kroppen din.
p) Rengjør ventilasjonsåpningene på elektroverktøyet regelmessig. Motorviften trekker støv inn i motorhuset. En sterk ansamling av støv kan føre til elektriske risikosituasjoner.
q) Bruk ikke maskinen nær materialer som kan ta fyr. Slike materialer kan antennes av gnister.
r) Bruk ikke verktøy som krever flytende kjølemiddel. Bruk av vann eller andre flytende kjølemidler kan føre til elektrisk støt.
4.2 Rekyl og sikkerhetsinformasjon
Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. slipeskiver, slipebånd, stålbørster osv. Fastklemming eller blokkering fører til brå stopp av det roterende innsatsverktøyet. Maskinen vil raskt og ukontrollert gå mot verktøyets dreieretning.
Dersom f.eks. en slipeskive fester seg eller blokkeres i arbeidsstykket, kan kanten på slipeskiven som går inn i emnet, bli sittende fast. Da kan slipeskiven løsne eller det kan oppstå rekyl. Slipeskiven beveger seg da i retning av brukeren eller bort fra hen, alt etter hvilken rotasjonsretning spiveskiven har i blokkeringspunktet. Slipeskiven kan også komme til å brekke.
Rekyl oppstår ved feil eller ukyndig bruk av maskinen. Dette kan forhindres gjennom egnede tiltak slik det er beskrevet nedenfor.
a) Hold maskinen godt fast og plasser kroppen og armene dine slik at du kan ta imot rekylkreftene. Operatøren kan beherske rekylkreftene gjennom egnede tiltak.
b) Arbeid særlig forsiktig på områder med hjørner, skarpe kanter osv. Unngå at innsatsverktøyet blir kastet tilbake fra emnet eller setter seg fast. Verktøy som roterer kan lett sette seg fast i hjørner og skarpe kanter. Det fører til tap av kontroll eller rekyl.
c) Ikke bruk sagblad med tenner. Slikt verktøy kan ofte gi rekyl eller tap av kontrollen over maskinen.
d) Før alltid innsatsverktøyet i samme retning inn i materialet som kuttekanten forlater materialet (tilsvarer retningen hvor spon kommer ut). Hvis du fører elektroverktøyet i feil retning, kan kuttekanten til elektroverktøyet i emnet brekke opp, slik at elektroverktøyet blir trukket i denne retningen.
e) Spenn alltid fast emnet ved bruk av rundfiler, kappeskiver, høyhastighetsfresverktøy eller hardmetall-fresverktøy. Allerede ved små hakk i sporet kan innsatsverktøyet hekte seg fast og forårsake rekyl. Hvis en kappeskive hekter seg fast, brekker den vanligvis. Hvis rundfiler, høyhastighetsfreseverktøy eller hardmetall-freseverktøy hekter seg fast, kan verktøyinnsatsen hoppe ut av sporet og føre til at du mister kontroll over elektroverktøyet.
4.3 Særlig sikkerhetsinformasjon som gjelder for sliping og kapping:
a) Bruk bare slipelegemer som er tillatt for ditt elektroverktøy og følg anbefalingene om bruksområder. Eksempel: Slip aldri med sideflaten på en kappeskive. Kappeskiver er laget for å fjerne materiale med kanten av skiven. Krefter som virker fra siden på slike slipelegemer, kan ødelegge dem.
b) Bruk bare uskadde dorer i riktig størrelse og lengde, uten utstående del på skulderen, när du jobber med koniske og rette slipestifter med gjenger. Egnede dorer reduserer faren for et brudd.
c) Unngå at kappeskiven blir blokkert. Bruk ikke for mye makt. Ikke lag for dype snitt.
Overbelastning av kappeskiven gjør at den har lettere for å sette seg fast eller blokkeres. Dermed økes faren for rekyl eller brudd på slipelegemet.
d) Hold hendene på avstand fra området foran og bak den roterende kappeskiven. Hvis du beveger kappeskiven på emnet bort fra hånden, kan elektroverktøyet med den roterende skiven bli kastet rett på deg dersom det oppstår rekyl.
e) Slå av apparatet dersom kappeskiven setter seg fast eller när du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prøv aldri å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppstå rekyl. Finn ut av årsaken til fastklemmingen. Fjern den.
f) Ikke slå på maskinen igjen mens den sitter i arbeidsstykket. Vent til kappeskiven har nädd full hastighet før du forsiktig fortsetter med snittet. Ellers kan skiven sette seg fast i overflaten, sprette ut av emnet eller det kan oppstå rekyl.
g) Fest plater eller større emner, slik at risikoen for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store arbeidsstykker kan bøye seg på grunn av sin egen vekt. Emnet må støttes på begge sider av skiven. Det må både støttes i nærheten av kappesnittet og på kanten.
h) Vær særlig forsiktig når du lager lommesnitt i vegg eller andre steder uten innsyn.
Kappeskiven kan gi rekyl hvis den skjærer i gass- eller vannrør, elektriske ledninger eller andre gjenstander.
4.4 Særlig sikkerhetsinformasjon i forbindelse med arbeid med stålbørster:
a) Vær oppmerksom på at stølbørsten mister tråddeler under vanlig bruk. Ikke overbelast børsten ved å trykke for hardt. Tråddeler som slynges ut, trenger lett gjennom hud og/eller tynne klær.
b) La børstene gå i arbeidshastighet i minst ett minutt før bruk. Pass på at ingen andre personer kommer foran eller på linje med børsten i denne tiden. Under innkjøringen kan løse tråddeler slynges ut.
c) Rett den roterende stålbørsten bort fra deg. Ved arbeid med denne børsten kan små partikler og trådstykker slynges ut i høy hastighet og trenge inn i huden.
4.5 Andre sikkerhetsanvisninger:
ADVARSEL – Bruk alltid vernebriller.
Bruk hørselvern.
ADVARSEL – Hold alltid med to hender i elektroverktøyet.
Bruk elastiske mellomlag som leveres sammen med slipemidlene när det er påkrevet.
Følg angivelsene fra produsenten av verktøy og tilbehør! Beskytt skivene mot fett og støt!
Verktøy skal oppbevares og håndteres nøyaktig etter produsentens anvisninger.
Bruk aldri kappeskiver til grovsliping! Kappeskivene skal ikke utsettes for trykk fra siden.
Emnet må ligge godt mot underlaget og sikres mot at det sklir, for eksempel ved hjelp av en tvinge. Store emner må støttes tilstrekkelig opp.
Spindellåsen (4) (modellavhengig) må bare aktiveres när motoren står stille.
Ikke ta på roterende verktøy! Spon o.l. må kun fjernes når maskinen er stoppet.
Sørg for at slipemiddelet er plassert og festet riktig før bruk. La verktøyet gå på tomgang i 60 sekunder på et sikkert sted og stans umiddelbart dersom det oppstår betydelige vibrasjoner eller dersom det oppstår andre problemer. I slike tilfeller må du kontrollere maskinen for å finne årsaken til problemet.
Sørg for at det ikke oppstår fare på grunn av gnister, f. eks. ved at disse treffer brukeren eller andre personer eller antenner brennbare stoffer. Farlige områder må beskyttes med tungt antennelige tepper. I brannfarlige områder må det finnes egnede slukningsmidler i nærheten.
Skadde, runde eller vibrerende verktøy må ikke brukes.
Arbeid av sikkerhetsårsaker alltid med montert gummimansjett (3).
En skadet gummimansjett (3) må byttes ut. Ikke bruk maskiner med defekt gummimansjett (3).
Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.
Ikke berør roterende deler.
ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping,
boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:
- bly fra blyholdig maling,
- mineralstøv fra murstein, sement og andre murermaterialer og
- arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler.
Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen.
Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering).
NORSKno
Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene.
Bruk egnet tilbehør til spesielle arbeidsoppgaver. Da hindrer du at partiklene havner i omgivelsene.
- unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,
- bruke et avsug og/eller en luftrenser,
- holde arbeidsplassen godt utluftet og ren med støvsuger. Feiing og blåsing virvler opp støvet.
- Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut; bank eller børst dem.
4.6 Sikkerhetsanvisninger for batteriet:
Batteriene må beskyttes mot fuktighet!
Ikke utsett batteriene for åpen ild!
Ikke bruk defekte eller deformerte batterier! Ikke åpne batteriene!
du vaske med rent vann og straks oppsøke lege.
Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring.
Kontroller at maskinen er slått av før du setter inn batteriet.
Hold fast maskinen ved uttak og innsetting av batteriet, slik at på/av-bryteren ikke kan betjenes utilsiktet.
Frakt av Li-ion-batterier er underlagt bestemmelser for frakt av farlig gods (UN 3480 og UN 3481). Gjør deg kjent med gjeldende forskrifter for frakt av Li-Ion-batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan levere sertifisert emballasje.
Send bare med batteriet hvis maskinhuset er uskadet og det ikke lekker væske. Ta batteriet ut av maskinen når den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape).
5. Oversikt
Se side 2.
1 Spenntang
2 Strammemutter
3 Gummimansjett*
4 Spindellås*
5 Skyvebryter *
6 Håndtak
7 Støvfilter *
8 Låseknapp (dreibart batteri)
9 Bryterknapp *
10 Startsperre *
11 Knapp for opplåsing av batteriene
12 Batteri *
13 Elektronisk signal
14 Justeringsratt for hastighet
15 Knapp for kapasitetsindikator *
16 Kapasitets- og signalindikasjon *
*modellavhengig
6. Ta i bruk
6.1 Støvfilter
Se bilde A på side 2.
I svært skitne omgivelser må alltid støvfilteret brukes (7).
Når støvfilteret (7) er montert, varmes maskinen raskere opp. Elektronikken
beskytter maskinen mot overoppheting.
Montering:
Monter støvfilteret (7) som anvist.
Demontering:
Løft støvfilteret (7) litt i den øverste kanten, og ta det av ved å trekke det nedover.
6.2 Dreibart batteri
Den bakre delen av maskinen kan dreies i 3 trinn til 270° slik at formen på maskinen kan tilpasses arbeidsforholdene. Maskinen må bare brukes när den dreide delen er gått i inngrep.
Før bruk må batteriet (12) lades opp.
Lad opp batteriet på nytt hvis effekten avtar.
Anvisninger om lading av batterier finner du i bruksanvisningen til Metabo-laderen.
Ved li-ion batterier med visning av kapasitet og signal (16) (avhengig av utstyr):
- Trykk på tasten (15) for å lese av ladenivået ved hjelp av LED-lampene.
- Hvis en LED-lampe lyser, er batteriet nesten tomt og må lades opp igjen.
6.4 Ta ut og sette inn batteripakkene
Hold fast maskinen ved uttak og innsetting av batteriet, slik at på/av-bryteren ikke kan nes utilsiktet.
Ta ut:
Trykk på knappen (11) som løser ut batteriet (12) og trekk det ut.
Sette inn:
Skyv inn batteripakken (12) til den smekker på plass.
7. Bruk
7.1 Spenntanger
Verktøyets tangediameter må passe nøyaktig til spenntangens (1) boring.
Det finnes spenntanger til forskjellige tangdiametere. Se kapittel Tilbehør.
7.2 Bruk av verktøyene
Før alle omstillingsarbeider: Ta batteriet ut av maskinen. Maskinen må være slått av og delen må stå stille.
Bruk bare verktøy som egner seg for tomgangsturtallet til maskinen! Se tekniske
Verktøyets tangediameter må passe nøyaktig til spenntangens (1) boring.
Ved bruk av slipestifter må maksimal, åpen lengde på skaftet ikke overstige I _0 !
Sett verktøyet med hele skaftlengden inn i spenntangen (1).
Hold igjen på spindelen. På GVB 18 LTX BL 11–28 Compact med den medfølgende 13 mm fastnøkkelen. På GVB 18 LTX BL 11–28, GVB 18 LTX BL 11–7 HT, GVPB 18 LTX BL 11–28 ved å aktivere spindellåsen (4).
Bruk en 17/19 mm fastnøkkel til å trekke til spennmutteren (2).
Dersom det ikke sitter noe verktøy i spenntangen, skrus den opp for hånd og ikke nøkkelen!
7.3 Stille inn hastigheten
Hastigheten/turtallet kan forhåndsvelges og endres justeringsrattet (14). Hastighet/turtall se tabell på side 3.
7.4 Start og stopp
Før alltid maskinen med begge hender.
Slå maskinen på før du plasserer verktøyet på arbeidsstykket.
Ved permanentkobling fortsetter maskinen å gå selv om den blir revet ut av hendene dine. derfor alltid maskinen med begge hender i de ndtakene (3), (6). Stå med god balanse og id konsentrert.
Unngå at maskinen virvler opp eller suger inn støv og spon. Etter at maskinen er slått av, må først legge den fra deg när motoren er stanset.
Maskiner med skyvebryter:
Slå av: Trykk på bakerste del av skyvebryteren (5) og slipp opp.
Arbeide med sikkerhetsbryter (med dødmannsfunksjon)
Start: Startsperren (10) skyves i pilens retning og bryteren (9) trykkes.
Koble ut: Slipp bryterknappen (9).
7.5 Arbeidsanvisninger
Sliping, sandpapirsliping, arbeid med stålbørster, polering: Legg moderat press på maskinen og beveg den frem og tilbake over flaten.
Fresing: Legg moderat press på maskinen
Kapping:
Ved kapping må du alltid arbeide mot dreieretningen (se tegning). Ellers er det risiko for at maskinen kan hoppe ukontrollert ut av snittet. Arbeid med moderat fremföringshastighet som
passer til materialet som skal bearbeides. Ikke tipp til siden, ikke trykk, ikke pendle.
8. Rengjøring
Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring.
Rengjør støvfilteret regelmessig: Ta ut filteret og blås det rent med trykkluft.
Batteriet må av og til tas av og kontaktområdet mellom batteri og maskin tørkes av med et tørt tørkle og avleiringer fjernes. Hvis batteriet ikke kan tas ut: se kapittelet Reparasjon.
Under bearbeidingen kan det løsne partikler som trenger inn i maskinen. Det kan påvirke kjølingen av maskinen. Konduktive belegg kan påvirke isoleringen av maskinen og forårsake elektriske farer.
Derfor skal maskinen regelmessig støvsuges eller blåses godt ut med tørr luft gjennom alle luftåpningene, foran og bak. Før dette gjøres skal strømmen til maskinen kuttes. Bruk vernebriller og en egnet støvmaske. Sørg for godt avsug når du gjennomfører slik utblåsing.
Batteriet er tomt, temperaturen er for høy eller gjenstartsperren har slått inn.
Slå maskinen av og deretter på igjen.
Det har oppstätt en overbelastning mens arbeidet pågikk, så effekten kan forbigående være svekket. Reduser arbeidstrykket.
Elektronisk sikkerhetsutkobling: Maskinen ble KOBLET automatisk UT. Ved for høy økning av strømstyrken (som f.eks. oppstår ved plutselig blokkering eller rekyl) kobles maskinen ut.Slå av maskinen. Deretter slås maskinen på igjen og arbeidet kan fortsette. Unngå flere blokkeringer. Se kapittel 4.2.
10. Tilbehør
Bruk kun originale Metabo- eller CAS- (Cordless Alliance System) batterier og tilbehør.
Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som angis i denne bruksanvisningen.
Fest tilbehøret på en sikker måte. Når maskinen brukes i en holder: Fest maskinen sikkert. Tap av kontroll kan føre til skader.
C Spennbukk 627354000 til å spenne fast ved arbeid med fleksibel aksling (skru til spennskruen):
D Spennbøyle 627107000 til sikker festing på spennbordet (skru til spennskruen).
E Spennramme: 628329000
F Fleksible aksler
G Tilleggshåndtak: 631052000
H Støvbeskyttelsesfilter (reserve): 630439000
I Ladere: ASC 55, SC 145, osv.
J Batterier:
Bestillingsnr.: 625027000 4,0 Ah (Li-Power)
Elektriske verktøy skal alltid repareres av elektrofagfolk!
Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com.
Du kan laste ned reservedelslister fra www.metabo.com.
12. Miljøvern
Slipestøvet som oppstår, kan inneholde skadelige stoffer: Skal ikke kastes i husholdningsavfallet, men leveres inn til godkjent oppsamlingsplass for spesialavfall.
Emballasjematerialene må kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.
Følg nasjonale forskrifter for miljøvennlig deponering og resirkulering av gamle maskiner, emballasje og tilbehør.
Forklaringer til opplysningene på side 3. Med forbehold om endringer grunnet tekniske forbedringer.
S = Spindellås for enkelt verktøyskifte
n =Hastighet (høyeste turtall)
n_V =Hastighet (justerbar)
D_max, grinding=maksimal verktøysdiameter (sliping)
D_max, polishing=maksimal verktøysdiameter (polering)
T_max = maksimal tykkelse på bundne slipeskiver d = Spenntangens boring
m = Vekt med minste batteri
L_max =maksimal innstikksdybde
Måleverdier iht. EN 60745.
Tillatt omgivelsestemperatur ved bruk:
-20 °C til 50 °C (begrenset ytelse ved temperaturer under 0 °C). Tillatt omgivelsestemperatur ved lagring: 0 °C til 30 °C.
Maskin med beskyttelsesklasse II
--- Likestrøm
Angitte tekniske data kan variere (i henhold til gjeldende standarder).
Utslippsverdier
Dissé verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta også hensyn til arbeidspauser og perioder med mindre belastning når du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.
Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 60745:
$$ \begin{array}{l} \begin{array}{r l} {a _ {h, S G}} & {= \text { vibrasjonsemisjonsverdi med }} \ & {\quad \text { vibratorsvinghjul }} \end{array} \ \begin{array}{r l} {a _ {\mathrm{h}, \mathrm{S}}} & {= \text { vibrasjonsemisjonsverdi med slipestift }} \ & {6 2 8 3 3 0 \text { på stål }} \end{array} \ \begin{array}{r l} {a _ {h, F}} & {= \text { vibrasjonsemisjonsverdi med fres }} \ & {\quad 6 2 8 3 7 7 \text { på aluminium }} \end{array} \ K _ {n, \dots} = U s i k k e r h e t (v i b r a s j o n) \ U _ {M} = U b a l a n s e \ \end{array} $$
Ved ekstreme elektromagnetiske forstyrrelser utenfra kan det forekomme forbigående variasjoner i turtallet, eller gjeninnkoblingsvernet kan bli aktivert. I slike tilfeller skal du slå maskinen av og deretter på igjen.
DANSKda
Original brugsanvisning
1. Overensstemmelseserklæring
Gem alle advarsler og instruktioner til senere brug.
Anbring støvfilteret (7) som vist.
Afmontering:
Tilkobling: Skub startspærren (10) i pilens retning, og tryk på trykkontakten (9).
Frakobling: Slip afbrydergrebet (9).
Reservedelslister kan downloades på www.metabo.com.
