| Termék típusa | Vezeték nélküli egyenes csiszoló |
| Márka | Metabo |
| Modell | GVB 18 LTX BL 11-28 C |
| Névleges feszültség | 18 V (Li-Ion akkumulátor) |
| Üresjárati fordulatszám (állítható) | 11 000 - 28 000 ford/perc |
| Köszörűtartozék max. átmérője | 80 mm |
| Polírozó tartozék max. átmérője | 55 mm |
| Szorító tokmány | 3, 6, 8 mm, 1/8", 1/4" szárú szerszámokhoz |
| Súly (a legkisebb akkumulátorral) | Körülbelül 1,8 kg |
| Akkumulátor rendszer | CAS (Cordless Alliance System) |
| Akkumulátor mellékelve | Nem (külön megvásárolható) |
| Funkciók | Köszörülés, csiszolás, kefélés, polírozás, marás, darabolás |
| Orszózár | Igen |
| Fordulatszám szabályozó | Igen, beállító kerék |
| Újraindítás elleni védelem | Igen (bizonyos modelleken) |
| Túlterhelés elleni védelem | Igen (elektronikus kijelző) |
| Porszűrő | Igen, eltávolítható |
| Gumihüvely | Igen |
| Kiegészítő fogantyú | Opcionális (631052000) |
| Hangnyomásszint | Akár 80 dB(A) |
| Üzemi hőmérséklet | -20°C és 50°C között |
| Karbantartás | Rendszeresen tisztítsa a szűrőt és a szellőzőnyílásokat |
Gyakran ismételt kérdések - GVB 18 LTX BL 11-28 C METABO
Felhasználói kérdések a következőről GVB 18 LTX BL 11-28 C METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Daráló PDF formátumban ingyenesen! Találja meg kézikönyvét GVB 18 LTX BL 11-28 C - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GVB 18 LTX BL 11-28 C márka METABO.

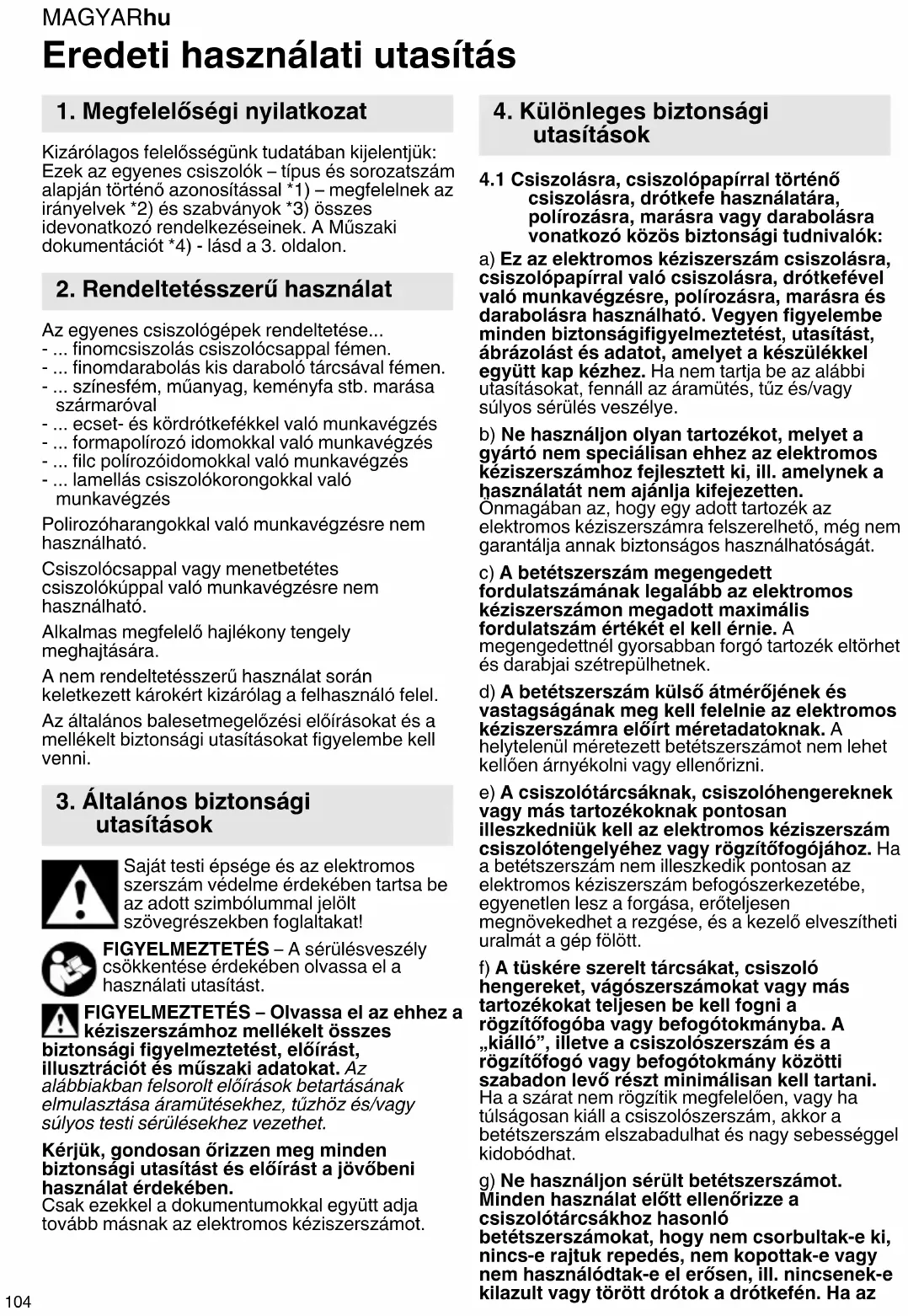

HASZNÁLATI ÚTMUTATÓ GVB 18 LTX BL 11-28 C METABO
hu Eredeti használati utasítás 104
Eredeti használati utasítás
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: Ezek az egyenes csiszolók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.
2. Rendeltetésszerű használat
Az egyenes csiszológépek rendeltetése...
- ... finomcsiszolás csiszolócsappal fémen.
- ... finomdarabolás kis daraboló tárcsával fémen.
- ... színesfém, műanyag, keményfa stb. marása szármaróval
- ... ecset- és kördrótkefékkel való munkavégzés
- ... formapolírozó idomokkal való munkavégzés
- ... filc polírozóidomokkal való munkavégzés
- ... lamellás csiszolókorongokkal való munkavégzés
Polirozóharangokkal való munkavégzésre nem használható.
Csiszolócsappal vagy menetbetétes csiszolókúppal való munkavégzésre nem használható.
Alkalmas megfelelő hajlékony tengely meghajtására.
A nem rendeltetésszerű használat során keletkezett károkért kizárólag a felhasználó felel.
Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.
3. Általános biztonsági utasítások
Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a használati utasítást.
FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és műszaki adatokat. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.
Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.
4. Különleges biztonsági utasítások
4.1 Csiszolásra, csiszolópapírral történő csiszolásra, drótkefe használatára, polírozásra, marásra vagy darabolásra vonatkozó közös biztonsági tudnivalók:
a) Ez az elektromos kéziszerszám csiszolásra, csiszolópapírral való csiszolásra, drótkefével való munkavégzésre, polírozásra, marásra és darabolásra használható. Vegyen figyelembe minden biztonságifigyelmeztetést, utasítást, ábrázolást és adatot, amelyet a készülékkel együtt kap kézhez. Ha nem tartja be az alábbi utasításokat, fennáll az áramütés, tűz és/vagy súlyos sérülés veszélye.
b) Ne használjon olyan tartozékot, melyet a gyártó nem speciálisan ehhez az elektromos kéziszerszámhoz fejlesztett ki, ill. amelynek a használatát nem ajánlja kifejezetten.
Onmagában az, hogy egy adott tartozék az elektromos kéziszerszámra felszerelhető, még nem garantálja annak biztonságos használhatóságát.
c) A betétszerszám megengedett fordulatszámának legalább az elektromos kéziszerszámon megadott maximális fordulatszám értékét el kell érnie. A megengedettnél gyorsabban forgó tartozék eltörhet és darabjai szétrepülhetnek.
d) A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos kéziszerszámra előírt méretadatoknak. A helytelenül méretezett betétszerszámot nem lehet kellően árnyékolni vagy ellenőrizni.
e) A csiszolótárcsáknak, csiszolóhengereknek vagy más tartozékoknak pontosan illeszkedniük kell az elektromos kéziszerszám csiszolótengelyéhez vagy rögzítőfogójához. Ha a betétszerszám nem illeszkedik pontosan az elektromos kéziszerszám befogószerkezetébe, egyenetlen lesz a forgása, erőteljesen megnövekedhet a rezgése, és a kezelő elveszítheti uralmát a gép fölött.
f) A tüskére szerelt tárcsákat, csiszoló hengereket, vágószerszámokat vagy más tartozékokat teljesen be kell fogni a rögzítőfogóba vagy befogótokmányba. A „kiálló”, illetve a csiszolószerszám és a rögzítőfogó vagy befogótokmány közötti szabadon levő részt minimálisan kell tartani. Ha a szárat nem rögzítik megfelelően, vagy ha túlságosan kiáll a csiszolószerszám, akkor a betétszerszám elszabadulhat és nagy sebességgel kidobódhat.
g) Ne használjon sérült betétszerszámot. Minden használat előtt ellenőrizze a csiszolótárcsákhoz hasonló betétszerszámokat, hogy nem csorbultak-e ki, nincs-e rajtuk repedés, nem kopottak-e vagy nem használódtak-e el erősen, ill. nincsenek-e kilazult vagy törött drótok a drótkefén. Ha az
elektromos kéziszerszám vagy a betétszerszám leesik, ellenőrizze, hogy nem sérült-e meg, vagy használjon sértetlen betétszerszámot. Ha ellenőrizte és felszerelte a betétszerszámot a készülékre, győződjön meg arról, hogy sem Ön, sem a környéken levő más személy ne legyen a forgó betétszerszám síkjában, majd egy percre kapcsolja maximális fordulatszámra a készüléket. A sérült betétszerszám általában már ebben a tesztidőszakban eltörik.
h) Viseljen személyi védőfelszerelést. Az alkalmazástól függően használjon teljes arcvédő maszkot, szemvédő maszkot vagy védőszemüveget. Amennyiben szükséges, viseljen porvédő maszkot, hallásvédő eszközt, védőkesztyút vagy speciális védőkötényt, melyek védenek a munkadarabról vagy a csiszolóeszközről lepattanó kis részecskéktől. A szemet védeni kell a különböző alkalmazások során keletkező szétrepülő idegen testektől. A porvagy légzésvédő maszknak ki kell szűrnie az alkalmazás során keletkező port. Ha hosszú időn keresztül erős zajhatásnak van kitéve, halláskárosodást szenvedhet.
i) Ügyeljen rá, hogy más személyek kellő távolságra legyenek a munkavégzés területétől. Minden, a munkaterületre belépő személy köteles személyi védőfelszerelést viselni. A munkadarabról vagy a törött betétszerszámról lepattogzó szilánkok elrepülhetnek és a munkaterület közvetlen környezetén kívül is okozhatnak sérüléseket.
j) Tartsa a gépet a szigetelt markolatnál fogva, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.
k) Indításkor mindig tartsa erősen az elektromos kéziszerszámot. A teljes fordulatszámra való felfutás közben a motor reakciónyomatéka az elektromos kéziszerszám elfordulását okozhatja.
l) Ha lehetséges, használjon rögzítőfogókat a munkadarab rögzítéséhez. Soha ne tartsa egyik kezével a munkadarabot, a másik kezével az elektromos szerszámot annak használata közben. A kisebb munkadarabok rögzítésével mindkét keze felszabadul az elektromos kéziszerszám jobb irányíthatósága érdekében. A kerek munkadarabok, pl. facsapok, rúdanyagok vagy csövek daraboláskor hajlamosak az elgurulásra, aminek következtében az elektromos kéziszerszám beszorulhat és a kezelőhöz csapódhat.
m) Soha ne tegye le az elektromos kéziszerszámot, mielött a betétszerszám teljesen le nem áll. A forgó betétszerszám érintkezésbe kerülhet a lerakó felülettel, így elveszítheti az ellenőrzést az elektromos kéziszerszám fölött.
n) A betétszerszámok cseréje vagy a készüléken végzett beállítások után mindig húzza meg a rögzítőfogó anyáját, a
befogótokmányt, illetve az egyéb rögzítőelemeket. A laza rögzítőelemek váratlanul elállítódhatnak és a készülék feletti ellenőrzés elvesztését okozhatják; a rögzítetlen, forgó alkatrészek erővel kilöködnek.
o) Ne működtesse az elektromos kéziszerszámot szállítás közben. A ruhája véletlenül beakadhat a forgó betétszerszámba és az befúródhat a testébe.
p) Rendszeresen tisztítsa meg az elektromos kéziszerszám szellőzőnyílásait. A motor szellőzése beszívhatja a port a házba, és a nagy mennyiségben felgyülemlett fémpor elektromos veszélyeket okozhat.
q) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A kipattanó szikráktól ezek az anyagok meggyulladhatnak.
r) Ne használjon olyan betétszerszámot, melynek a hűtéséhez folyadékra van szükség. Víz vagy más folyékony hűtőanyag használata esetén fennáll az elektromos áramütés veszélye.
4.2 Visszacsapódás és megfelelő biztonsági tudnivalók
A visszacsapódás a forgó betétszerszám – pl. csiszolókorong, csiszolószalag, drótkefe stb. – beakadása vagy blokkolása következtében jelentkező hirtelen reakció. A beakadás vagy blokkolás a forgó betétszerszám hirtelen leállásához vezet. Ilyenkor az ellenőrizetlen elektromos kéziszerszám a betétszerszám forgásirányával ellentétes irányban a csapódik.
Ha pl. a csiszolótárcsa beakad a munkadarabba vagy leblokkol, a csiszolótárcsának a munkadarabba merülő pereme beakadhat, aminek következtében kitörhet egy darab a csiszolótárcsából, vagy visszacsapódást okozhat. A csiszolótárcsa ekkor a kezelő felé vagy ezzel ellentétes irányban mozdul el, a tárcsa blokkolási ponton való forgásirányától függően. Ennek hatására akár el is törhet a csiszolótárcsa.
A visszacsapódás az elektromos szerszám nem megfelelő ill. hibás használatából adódik. A következőkben leírt biztonsági előírások betartásával előfordulása elkerülhető.
a) Fogja szorosan az elektromos kéziszerszámot, teste és karja pedig legyen olyan helyzetben, hogy fel tudja fogni a visszacsapódásból eredő erőket. A kezelő megfelelő övintézkedések megtételével uralma alatt tarthatja a visszacsapódásból eredő erőket.
b) Különösen óvatosan használja a szerszámot a sarkokban, éles peremek környékén stb. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, és beszoruljon. A forgó betétszerszám a sarkokban, éles peremek közelében vagy visszapattanáskor hajlamos a beszorulásra. Ez az ellenőrzés elvesztéséhez vagy visszacsapódáshoz vezethet.
c) Ne használjon fogazott fűrészlapot. Az ilyen betétszerszámok gyakran vezetnek visszacsapódáshoz vagy ahhoz, hogy a kezelő elveszíti ellenőrzését az elektromos kéziszerszám fölött.
MAGYARhu
d) A betétszerszámot mindig abban az irányban vezesse be az anyagba, amelyikben a vágóél az anyagot elhagyja (megfelel a forgácskidobás irányának). Az elektromos kéziszerszám helytelen irányban történő vezetése a vágóél munkadarabból való kitörését és a szerszám elötolás irányába való rántását okozza.
e) Forgó reszelők, kis darabolótárcsák, nagy sebességű marószerszámok vagy keményfém marószerszámok használata esetén mindig erősen be kell szorítani a munkadarabot. Ezek a betétszerszámok már a horonyban való enyhe döntés esetén is elakadnak és visszacsapódást okozhatnak. A darabolótárcsa elakadás esetén általában eltörik. A forgó reszelők, nagy sebességű marószerszámok vagy keményfém marószerszámok esetében a betétszerszám kiugorhat a horonyból és az elektromos kéziszerszám feletti ellenőrzés elvesztését okozhatja.
4.3 Csiszolásra és darabolásra vonatkozó különleges biztonsági tudnivalók:
a) Kizárólag az elektromos kéziszerszámhoz engedélyezett csiszolószerszámot és csak az ajánlott alkalmazási területen használja. Példa: Ne végezzen csiszolást a darabolótárcsa oldalfelületével. A darabolótárcsa rendeltetésszerű használatakor a tárcsa peremét használja anyaglehordásra. A csiszolótest a ráható oldalirányú erő következtében eltörhet.
b) Kúpos vagy egyenes menetes csiszolócsapokhoz csak megfelelő méretű, ép, a vállon alámetszéssel nem rendelkező szárat használjon. A megfelelő szár kiküszöböli a törés lehetőségét.
c) Kerülje a darabolótárcsa blokkolódását vagy a túl nagy leszorító nyomást. Ne készítsen túlságosan mély vágásokat. A darabolótárcsa túlterhelése növeli annak igénybevételét és hajlamosságát a megakadásra vagy blokkolásra, és ezzel növeli a visszacsapódás vagy a csiszolótest törésének veszélyét.
d) Tartsa távol a kezét a forgó darabolótárcsa előtti és utáni területtől. Ha a darabolótárcsát kézzel a munkadarabban a kezétől távolodó irányban mozgatja, a visszacsapódás éppen Ön felé repítheti az elektromos kéziszerszámba befogott, forgó tárcsát.
e) Amennyiben beszorul a darabolótárcsa, vagy megszakítja a munkavégzést, kapcsolja ki a készüléket, és tartsa nyugodtan a tárcsa teljes megállásáig. Soha ne próbálja a még forgó darabolótárcsát kihúzni a vágatból, mert annak azonnali visszacsapódás lehet a következménye. Állapítsa meg a beszorulás okát, majd hárítsa el azt.
f) Ne kapcsolja be újra az elektromos kéziszerszámot, amíg a betétszerszám még a munkadarabban van. Várja meg, míg a darabolótárcsa eléri a teljes fordulatszámát, mielőtt óvatosan folytatná a vágást. Ellenkező esetben a tárcsa megakadhat, kiugorhat a munkadarabból, vagy visszacsapódást okozhat.
g) A lemezeket vagy nagyobb munkadarabokat támassza alá, mert ezzel csökkenthető a beszorult darabolótárcsa okozta visszacsapódás kockázata. A nagyobb munkadarabok a saját súlyuk hatására behajolhatnak. A munkadarabot a tárcsa mindkét oldalán alá kell támasztani, mégpedig a vágás közelében és a pereménél is.
h) Különösen legyen óvatos a meglevő falakba készülő vágások esetén vagy más be nem látható területeken. A bemerülő darabolótárcsa gáz- vagy vízvezetékbe, elektromos kábelbe vagy más tárgyakba történő bevágás esetén visszacsapódást okozhat.
4.4 Különleges biztonsági tudnivalók drótkefével történő munkavégzésre vonatkozóan:
a) Vegye figyelembe, hogy a drótkeféből a szokásos használat közben is szóródhatnak ki drótdarabok. Ne terhelje túl a drótokat túlságosan nagy leszorító nyomással. A szétrepülő drótdarabok nagyon könnyen áthatolhatnak a vékony ruházaton és/vagy a börébe fúródhatnak.
b) A keféket használat előtt legalább egy percig járassa üzemi fordulatszámon. Ügyeljen arra, hogy ezen idő alatt senki ne álljon a kefe előtt vagy vele egy vonalban. A bemelegedési idő alatt laza drótdarabok repülhetnek ki.
c) A forgó drótkefét Öntől elvezető irányba tartsa. Az ezen kefékkel történő munkavégzés során apró részecskék és drótdarabok repülhetnek ki nagy sebességgel és a börébe fúródhatnak.
4.5 További biztonsági tudnivalók:
FIGYELMEZTETÉS – Mindig viseljen védőszemüveget.
Viseljen hallásvédő felszerelést.
FIGYELEM – Az elektromos szerszámot mindig két kézzel tartva kell használni.
Használjon rugalmas alátétet, ha mellékeltek olyat a csiszolóeszközhöz, és ha annak használata előírás.
Vegye figyelembe a szerszám vagy tartozék gyártója által közölt adatokat! Védje a tárcsát a zsírtól és az ütésektől!
A betétszerszámokat gondosan, a gyártó előírásai szerint kell tárolni és használni.
Soha ne használja a daraboló-csiszolótárcsát nagyoló csiszolásra! A daraboló-csiszolótárcsát nem szabad oldalirányú nyomásnak kitenni.
A munkadarabnak szorosan kell feküdnie és azt csúszás ellen biztosítani kell, pl. befogó szerkezet segítségével. A nagy munkadarabokat megfelelően alá kell támasztani.
A tengelyreteszelést (4) (modelltől függ) csak álló motornál működtesse.
Ne érjen hozzá a forgásban lévő szerszámhoz! A forgácsot és hasonló anyagokat csak a gép leállásakor távolítsa el.
Gondoskodjon arról, hogy a csiszoló eszközt használat előtt helyesen helyezze fel és rögzítse, hagyja szerszámot 60 másodpercig üresjáratban járni egy biztonságos helyen, és azonnal állítsa le, ha erőteljes rezgések jelentkeznek vagy ha más hibát állapít meg. Ebben az állapotban ellenőrizni kell a gépet, az ok kiderítése érdekében.
Gondoskodjon arról, hogy a használat során fellépő szikra ne okozzon veszélyt, pl. ne találja el a felhasználót vagy más személyt, vagy ne gyújthasson fel gyúlékony anyagokat. A veszélyeztetett területeket nehezen gyulladó takaróval kell védeni. Tartson készenlétben a tűzveszélyes területen megfelelő oltóanyagot.
Megrongálódott, egyenetlen ill. vibráló szerszámokat tilos használni.
Biztonsági okokból mindig felszerelt gumimandzsettával (3) dolgozzon.
Egy megrongálódott gumimandzsettát (3) ki kell cserélni. Ne üzemeltesse a gépet megrongálódott gumimandzsettával (3).
A készülékre felszerelt markolatokat mindkét kézzel erősen kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.
Ne érintse meg a forgó részeket.
A csiszolópapíros csiszolóeszközöknél a maximális 80 mm-es átmérőt nem lehet meghaladni.
Az összeszerelt csiszoló testek maximális átmérője nem haladhatja meg az 55 mm-t, de amennyiben a betétszerszám "Műszaki adatok" fejezetben feltüntetett maximális átmérője (csiszolás) kisebb, be kell tartani a kisebb értéket.
A porterhelés csökkentése:
FIGYELMEZTETÉS - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés,
csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa:
- ólom ólomtartalmú festékrétegekböl,
- ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és
- arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen terhelések okozta veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki.
Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por.
Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi, vagy a hulladékeltávolításra vonatkozó előírásokat).
Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást.
Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe.
Használjon megfelelő porelszívó berendezést.
Csökkentse a porleterhelést a következők szerint:
- ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt,
- használjon elszívó berendezést és/vagy légtisztító berendezést,
- szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port.
- Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le.
4.6 Az akkuegységre vonatkozó biztonsági tudnivalók:
Óvja az akkuegységet a nedvességtől!
Ne tegye ki az akkuegységet tüz hatásának!
Ne használjon sérült vagy deformálódott akkuegységet!
Ne nyissa fel az akkuegységet!
Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit!
A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki!
Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a
szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!
Beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből.
Győződjön meg arról, hogy kikapcsolta a gépet, mielőtt az akkuegységet behelyezi a helyére.
Tartsa úgy a gépet az akkuegységek kivétele és behelyezése közben, hogy a be-/kikapcsoló gombot ne tudja véletlenül megnyomni.
Meghibásodott gép esetén ki kell venni a gépből az akkuegységet.
A lítium-ionos akkuegység szállítása:
A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendeletek (UN 3480 és UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető.
Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az
MAGYARhu
érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).
5. Áttekintés
Lásd a 2. oldalon.
1 rögzítőfogó
2 rögzítőfogó anya
3 gumimandzsetta *
4 Tengelyrögzítés *
5 tolókapcsoló *
6 markolat
7 porszürő *
8 Reteszelő gomb (elforgatható akkuegység)

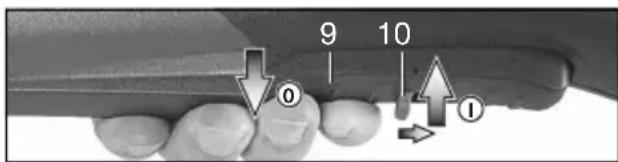

9 nyomókapcsoló *
10 bekapcsolásgátló *
11 nyomógomb az akkuegység kireteszeléséhez
12 akkuegység *
13 elektronikai figyelmeztető kijelző
14 állítókerék a fordulatszám beállításához
15 a kapacitáskijelző nyomógombja *
16 kapacitás- és figyelmeztető kijelző *
*kiviteltöl függöen
6. Üzembe helyezés
6.1 Porszúrő
Lásd az A-jelű ábrát a 2. oldalon.
Erösen szennyezett környezetben mindig helyezze fel a porszüröt (7).
Felszerelt porszürövel (7) a gép gyorsabban melegszik fel. Az elektronika megvédi a gépet nelegedéstöl.
Felhelyezés:
Helyezze fel a porszüröt (7) a bemutatott módon.
Levétel:
A porszüröt (7) a felső éleinél csekély mértékben emelje meg és lefelé vegye le.
6.2 Elfordítható akkuegység
Lásd a B-jelü ábrát a 2. oldalon.
A gép hátsó része 3 fokozatban 270°-kal elfordítható és ezáltal a gép alakja a munkafeltételekhez igazítható. Csak bereteszelődött állásban dolgozzon a géppel.
Először nyomja meg a reteszelő gombot (8), lenyomott állapotban forgassa el a gép hátsó részét. A forgatás közben engedje fel a gombot. A reteszelésnek egy hallható "kattanással" be kell kattannia.
6.3 Akkuegység
Használat előtt töltse fel az akkuegységet (12).
Töltse fel újra az akkuegységet teljesítménycsökkenéskor.
Az akkuegység feltöltésére vonatkozó utasításokat a Metabo töltő használati útmutatójában találhat.
A Li-ion akkuegységeknél kapacitás- és figyelmeztető kijelzővel (16) (kiviteltől függően):
- Nyomja meg a gombot (15) és a LED-lámpák kijelzik a töltésszintet.
- Ha valamelyik LED-lámpa villog, az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni.
6.4 Az akkuegység kivétele, behelyezése
Tartsa úgy a gépet az akkuegységek kivétele és behelyezése közben, hogy a be-/ocsoló gombot ne tudja véletlenül megnyomni.
Kivétel:
Nyomja meg az akkuegység-kireteszelő gombot (11) és vegye ki az akkuegységet (12).
Behelyezés:
Tolja be az akkuegységet (12) bekattanásig.
7. Használat
7.1 Rögzítőfogók
A szerszám szárátmérője pontosan feleljen meg a rögzítőfogó (1) rögzítőfuratának!
Különböző szárátmérőkhöz való rögzítőfogók állnak rendelkezésre. Lásd a Tartozékok c. fejezetet.
7.2 A szerszámok behelyezése
Minden átszerelési munkálat előtt: vegye ki az akkuegységet a gépből. A gépet ki kell solni, a tengelyt le kell állítani.
Csak a gépe üresjárati fordulatszámához megfelelő szerszámokat használjon! Lásd a zaki adatokat.
A szerszám szárátmérője pontosan feleljen meg a rögzítőfogó (1) rögzítőfuratának!
Csiszolócsapok esetében a gyártó által megadott maximális megengedett I₀ szabad nosszt túllépni tilos!
A maximális megengedett szárhosszúság az I_0 és az L_max maximális betolási mélység összege (lásd a 13. fejezetet)
Helyezze be a szerszámot a szár teljes hosszával a rögzítőfogóba (1).
Tartsa meg rögzített helyzetben a tengelyt. A GVB 18 LTX BL 11-28 Compact esetében a szállított 13-mm-es kulccsal A GVB 18 LTX BL 11-28, GVB 18 LTX BL 11-7 HT, GVPB 18 LTX BL 11-28 esetében a tengelyreteszelés (4) működtetésével.
Húzza meg a rögzítőfogó anyát (2) a 17/19 mm-es kulccsal.
Ha nincs szerszám a rögzítőfogóban, akkor a rögzítőfogót nem szabad kulccsal meghúzni, kézzel felcsavarozni!
7.3 A fordulatszám beállítása
Az állítókeréken (14) előre kiválasztható és változtatható a fordulatszám. A fordulatszámok táblázatát lásd a 3. oldalon.
7.4 Bekapcsolás / kikapcsolás
A gépet mindig két kézzel fogja.
Először kapcsolja be, majd helyezze a betétszerszámot a munkadarabra.
Folyamatos bekapcsolásnál a gép akkor is tovább forog, ha az a kezéből már
kicsavarodott. Ezért a készülékre felszerelt fogantyúkat (3), (6) mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.
Kerülje el, hogy a gép port vagy forgácsot kavarjon fel, vagy szívjon be. A gépet
kikapcsolás után csak akkor tegye le, ha a motor már teljesen leállt.
Tolókapcsolóval ellátott gép:
Kikapcsolás: a tolókapcsoló végét (5) megnyomni és felengedni.
Biztonsági kapcsolóval ellátott gép (Totmann funkcióval):
(GVPB... Jelölésű gépek)
Kikapcsolás: a kapcsolóbillentyüt (9) fel kell engedni.
7.5 Munkavégzésre vonatkozó utasítások Csiszolás, csiszolópapírral történő csiszolás, drótkefével való munkavégzés, polírozás:
Mérsékelt erővel nyomja rá és mozgassa ide-oda a felületen a gépet.
Marás: Mérsékelten nyomja rá a gépet.
Darabolás:
Daraboláskor mindig ellenirányban (lásd az ábrát) végezze a munkát. Ellenkező esetben fennáll a veszélye annak, hogy a gép ellenőrizetlenül kiugrik a vágásból. Közepes, a
megmunkálandó anyagnak megfelelően választott előtolással dolgozzon. Ne akadjon be a szerszám, ne nyomja rá, ne rángassa.
8. Tisztítás
Beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből.
A porszűrő rendszeres tisztítása: vegye le és fúvassa ki sűrített levegővel.
Vegye le alkalmanként az akkuegységet és törölje le az akkuegység és a gép érintkezési felületét egy tiszta kendővel és távolítsa el a fúrás során keletkezett port. Amennyiben az akkuegységet nem lehet levenni: lásd a Javítások c. fejezetet.
A megmunkálás során részecskék juthatnak az elektromos szerszám belsejébe. Ez befolyásolja az elektromos szerszám hűtését. A vezető lerakódások befolyásolhatják az elektromos szerszám védő szigetelését és villamos veszélyeket okozhatnak.
Az elektromos szerszám minden első és hátsó légrését rendszeresen, gyakran és alaposan le kell szívni vagy száraz levegővel át kell fújni. Ezt megelőzően húzza le az elektromos szerszámot az energiaellátásról és viseljen védőszemüveget és megfelelő porvédő maszkot. Kifújásnál mindig figyeljen a szakszerű elszívásra.
9. Hibaelhárítás
Az elektronikai figyelmeztető kijelző (13) villog és a gép nem működik.
Az akkuegység üres, a hőmérséklet túl magas vagy aktiválódott az újra beindulás elleni védelem. Kapcsolja ki, majd újra be a készüléket. Ha az akkuegységet bekapcsolt gépnél helyezi be, a gép nem indul el.
Az elektronikai figyelmeztető kijelző (13) folyamatosan világít
Túlterhelés lépett fel a munkavégzés közben, a teljesítmény átmenetileg csökkenhet.
Csökkentse a munkanyomást.
Elektronikus biztonsági lekapcsolás: a gép magától KIKAPCSOLT. Az áramerősség túlsagosan gyors emelkedésénél (mint az pl. egy hirtelen elakadáskor vagy visszaütéskor fellép), a gép kikapcsol. Kapcsolja ki a gépet. Ezután kapcsolja azt ismét be és dolgozzon tovább a szokásos módon. Kerülje a további blokkolásokat. Lásd a következő fejezetet: 4.2.
10. Tartozékok
Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon.
Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.
A tartozékokat biztosan kell felhelyezni.
Amennyiben a gépet egy tartóban működtetik: a gépet biztonságosan rögzíteni kell. A gép feletti uralom elvesztése sérülésekhez vezethet.
A Rögzítő fogó, anyával együtt (hatlapfejű) ∅ 3 mm = 631947000
MAGYARhu
∅ 1/8" = 631948000
∅ 6 mm = 631945000
∅ 1/4" = 631949000
∅ 8 mm = 631946000
B Rögzítő fogó, anyával együtt (kétlapfejű)
∅ 6 mm = 630820000
∅ 1/4" = 630821000
∅ 8 mm = 630833000
C Rögzítőbak 627354000 befogáshoz hajlékony tengelyekkel történő munkavégzés esetén (a rögzítőcsavart meg kell húzni), továbbá:
D Szorítókengyel 627107000 a munkaasztalon történő biztos rögzítéshez (a rögzítőcsavart meg kell húzni).
E Szorító váz: 628329000
F Hajlékony tengelyek
G Kiegészítő markolat: 631052000
H Porvédő szűrő (pót alkatrészként): 630439000
I Töltök: ASC 55, SC 145, stb.
J Akkuegységek
Rendelési sz.: 625027000 4,0 Ah (Li-Power)
Rendelési sz.: 625368000 5,5 Ah (LiHD)
Rendelési sz.: 625369000 8,0 Ah (LiHD)
Rendelési sz.: 625549000 10,0 Ah (LiHD) stb.
A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.
11. Javítás
Elektromos szerszám javítását csak villamos szakember végezheti!
A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.
A pótalkatrészek listája letölthető a www.metabo.com honlapról.
12. Környezetvédelem
A csiszoláskor keletkező por káros anyagokat tartalmazhat: Ne kezelje háztartási hulladékként, hanem szállítsa veszélyes hulladékot gyűjtő lerakóhelyre.
A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.
Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.
Az akkuegységet ne dobja a háztartási szemétbe! Juttassa vissza a sérült vagy elhasználódott akkuegységet a Metabo kereskedőknek!
Ne dobja vízbe az akkuegységet.
Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos
szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.
A hulladékeltávolítás előtt működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).
13. Műszaki adatok
Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.
S = tengelyreteszelés az egyszerű szerszámcse erdekeben
U =az akkuegység feszültsége
n =üresjárati fordulatszám (legnagyobb fordulatszám)
n_V =üresjáratí fordulatszám (beállítható)
D_max, grinding= maximális betétszerszám-átmérő (csiszolás)
D_max, polishing = maximális betétszerszám-átmérő (polírozás)
T_max =a kötött csiszolókorongok maximális vastagsága
d =a rögzítőfogó rögzítő furata
m =súly a legkisebb akkuegységgel
L_max = maximális betolási mélység
A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.
Megengedett környezeti hömérséklet üzemelés közben:
-20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hőmérséklet esetén). Megengedett környezeti hőmérséklet tárolásnál: 0 °C - 30 °C.
□ II védelmi osztályú gép
--- egyenáram
A megadott műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).
Emissziós értékek Ezek az értékek lehet
szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.
rezgésösszérték (háromdimenziós vektorösszeg) EN 60745 szerint meghatározva:
a_h,SG =rezgéskibocsátási érték rázótárcsával
a_h,S = rezgéskibocsátás csiszolócsappal 628330 acélra
a_h,F = rezgéskibocsátás maróval 628377 alumíniumra
K_h = bizonytalanság (rezgés)
U_M = kiegyensúlyozatlanság
Jellemző A-osztályú zajszint:
L_pA = hangnyomásszint
L_WA = hangteljesítményszint
K_pA, K_WA = bizonytalanság
Munka közben a zajszint túllépheti a 80 db(A) értéket.
Viseljen fülvédőt!
Elektromágneses zavarok:
Rendkívüli külső elektromágneses zavar esetén egyes esetekben átmeneti fordulatszámcsökkenések léphetnek fel, vagy működésbe léphet az újraindítás elleni védelem. Ebben az esetben kapcsolja ki, majd újra be a gépet.
