GEBRUIKSAANWIJZING GVB 18 LTX BL 11-28 C METABO

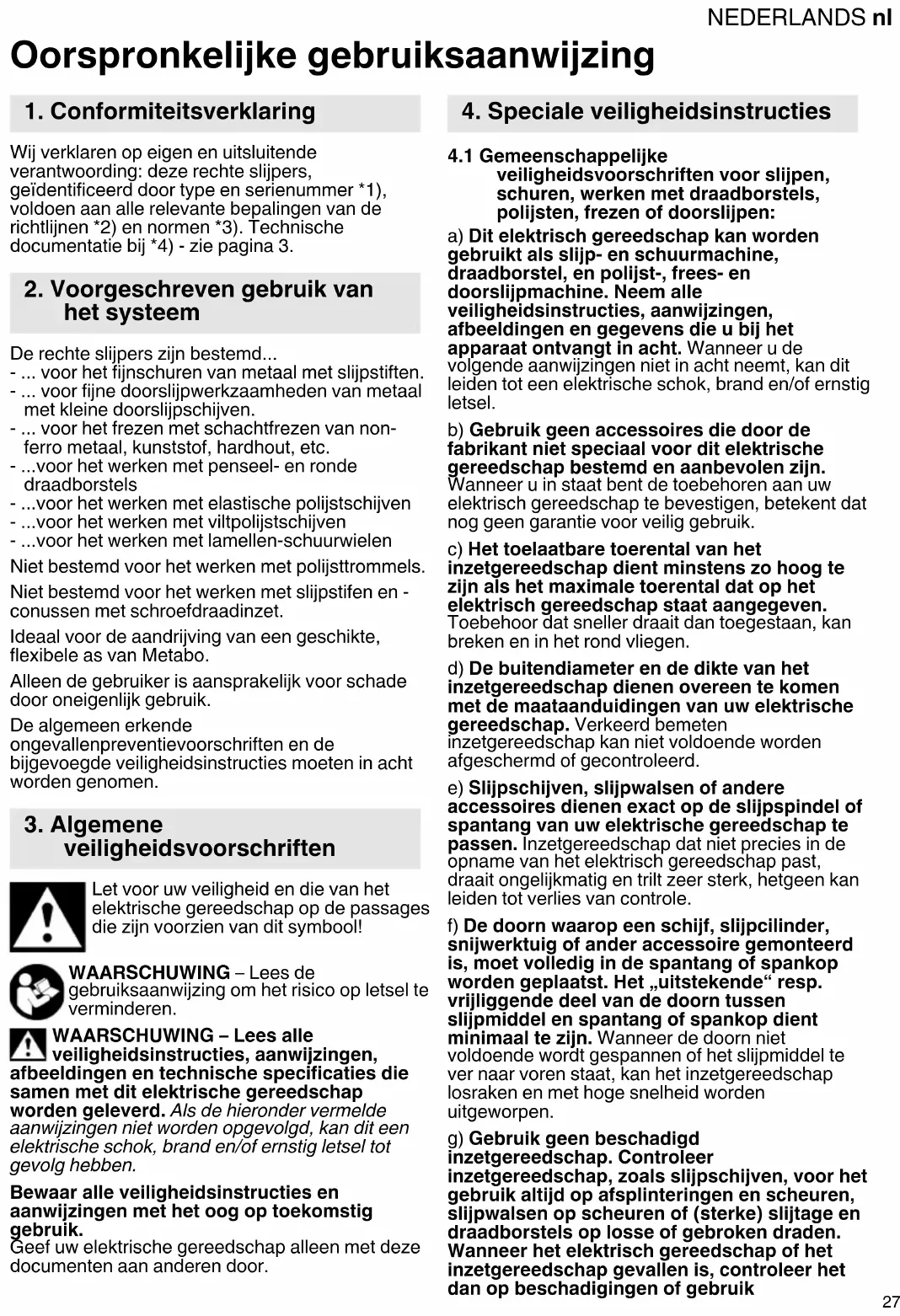

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoording: deze rechte slijpers, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. De rechte slijpers zijn bestemd... - ... voor het fijnschuren van metaal met slijpstiften. - ... voor fijne doorslijpwerkzaamheden van metaal met kleine doorslijpschijven. - ... voor het frezen met schachtfrezen van non- ferro metaal, kunststof, hardhout, etc. - ...voor het werken met penseel- en ronde draadborstels - ...voor het werken met elastische polijstschijven - ...voor het werken met viltpolijstschijven - ...voor het werken met lamellen-schuurwielen Niet bestemd voor het werken met polijsttrommels. Niet bestemd voor het werken met slijpstifen en - conussen met schroefdraadinzet. Ideaal voor de aandrijving van een geschikte, flexibele as van Metabo. Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen. Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zijn voorzien van dit symbool! WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen. WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik. Geef uw elektrische gereedschap alleen met deze documenten aan anderen door.

4.1 Gemeenschappelijke

veiligheidsvoorschriften voor slijpen, schuren, werken met draadborstels, polijsten, frezen of doorslijpen: a) Dit elektrisch gereedschap kan worden gebruikt als slijp- en schuurmachine, draadborstel, en polijst-, frees- en doorslijpmachine. Neem alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt in acht. Wanneer u de volgende aanwijzingen niet in acht neemt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel. b) Gebruik geen accessoires die door de fabrikant niet speciaal voor dit elektrische gereedschap bestemd en aanbevolen zijn. Wanneer u in staat bent de toebehoren aan uw elektrisch gereedschap te bevestigen, betekent dat nog geen garantie voor veilig gebruik. c) Het toelaatbare toerental van het inzetgereedschap dient minstens zo hoog te zijn als het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Toebehoor dat sneller draait dan toegestaan, kan breken en in het rond vliegen. d) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan niet voldoende worden afgeschermd of gecontroleerd. e) Slijpschijven, slijpwalsen of andere accessoires dienen exact op de slijpspindel of spantang van uw elektrische gereedschap te passen. Inzetgereedschap dat niet precies in de opname van het elektrisch gereedschap past, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van controle. f) De doorn waarop een schijf, slijpcilinder, snijwerktuig of ander accessoire gemonteerd is, moet volledig in de spantang of spankop worden geplaatst. Het „uitstekende“ resp. vrijliggende deel van de doorn tussen slijpmiddel en spantang of spankop dient minimaal te zijn. Wanneer de doorn niet voldoende wordt gespannen of het slijpmiddel te ver naar voren staat, kan het inzetgereedschap losraken en met hoge snelheid worden uitgeworpen. g) Gebruik geen beschadigd inzetgereedschap. Controleer inzetgereedschap, zoals slijpschijven, voor het gebruik altijd op afsplinteringen en scheuren, slijpwalsen op scheuren of (sterke) slijtage en draadborstels op losse of gebroken draden. Wanneer het elektrisch gereedschap of het inzetgereedschap gevallen is, controleer het dan op beschadigingen of gebruik

1. Conformiteitsverklaring

2. Voorgeschreven gebruik van

veiligheidsvoorschriften

4. Speciale veiligheidsinstructiesNEDERLANDSnl

onbeschadigd inzetgereedschap. Wanneer u het inzetgereedschap hebt gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere personen in de buurt buiten bereik van het roterende inzetgereedschap blijven en laat het apparaat een minuut lang draaien op het hoogste toerental. Beschadigd inzetgereedschap breekt meestal gedurende deze testperiode. h) Draag persoonlijke beschermingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciaal schort dat bescherming biedt tegen kleine slijp- en materiaaldeeltjes. Uw ogen dienen beschermd te worden tegen de rondvliegende deeltjes die bij verschillende toepassingen ontstaan. Stof- of adembeschermingsmaskers dienen om het stof te filteren dat tijdens de werkzaamheden ontstaat. Wanneer u lang aan hard geluid wordt blootgesteld, kan uw gehoor beschadigd raken.

i) Let erop dat andere personen zich op een

veilige afstand van uw werkgebied bevinden. Iedereen die het werkgebied betreedt, dient persoonlijke beschermingsmiddelen te dragen. Brokstukken van het werkstuk of gebroken inzetgereedschap kunnen wegvliegen en ook buiten het directe werkgebied letsel veroorzaken. j) Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als mogelijk gevolg. k) Houd het elektrisch gereedschap bij het starten steeds goed vast. Tijdens het aanlopen naar het volledige toerental kan het elektrisch gereedschap door het reactiemoment van de motor verdraaien. l) Gebruik, indien mogelijk, schroefklemmen om het werkstuk te fixeren. Houd nooit een klein werkstuk in de ene hand en het elektrische gereedschap in de andere, terwijl u het gebruikt. Door het opspannen van kleine werkstukken heeft u beide handen vrij voor een betere controle van het elektrische gereedschap. Bij het doorslijpen van ronde werkstukken, zoals houten deuvels, staven of buizen, rollen deze gemakkelijk weg, waardoor het inzetgereedschap beklemd kan raken en naar u toe kan worden geslingerd. m) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u mogelijk de controle over het elektrisch gereedschap kunt verliezen. n) Draai na het wisselen van inzetgereedschap of het wijzigen van instellingen aan het apparaat de spantangmoer, de spankop of andere bevestigingselementen goed vast. Losse bevestigingselementen kunnen onverwacht van plaats veranderen en tot verlies van controle leiden; niet-bevestigde, draaiende componenten worden met geweld naar buiten geslingerd. o) Laat het elektrische gereedschap niet draaien wanneer u het met u mee draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren. p) Reinig regelmatig de ventilatiesleuven van uw elektrische gereedschap. De motorventilator trekt stof de behuizing binnen en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken. q) Gebruik het elektrische gereedschap niet in de buurt van brandbaar materiaal. Door vonken kunnen deze materialen vlam vatten. r) Gebruik geen inzetgereedschap waarvoor een vloeibaar koelmiddel nodig is. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

4.2 Veiligheidsinstructies met het oog op

terugslag Een terugslag is een plotselinge reactie als gevolg van draaiend inzetgereedschap - zoals een slijpschijf, slijpband of draadborstel - dat blijft haken of blokkeert. Indien het draaiende inzetgereedschap blokkeert of blijft haken, komt het onmiddellijk tot stilstand. Hierdoor wordt het elektrisch gereedschap ongecontroleerd, tegen de draairichting van het inzetgereedschap in, versneld. Wanneer er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalt in het werkstuk, vastraken, met uitbreken van de schuurschijf of een terugslag als mogelijk gevolg. De schuurschijf beweegt zich dan naar of vanaf de bediener, afhankelijk van de draairichting van de schijf bij de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken. Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrisch gereedschap. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven. a)Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in een dergelijke positie dat u de terugslagkrachten kunt opvangen. De gebruiker kan door geschikte veiligheidsmaatregelen te nemen de terugslagkrachten beheersen. b) Werk bijzonder voorzichtig bij hoeken, scherpe randen, enz. Zorg ervoor dat het inzetgereedschap niet van het werkstuk terugspringt en klem komt te zitten. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of wanneer het terugspringt klem te raken. Dit leidt tot verlies van controle of een terugslag. c) Gebruik geen getand zaagblad. Dergelijk inzetgereedschap leidt vaak tot een terugslag ofNEDERLANDS nl

verlies van controle over het elektrisch gereedschap. d) Geleid het inzetgereedschap altijd in dezelfde richting in het materiaal als waarin het snijgereedschap het materiaal verlaat (komt overeen met dezelfde richting waarin de spanen worden uitgeworpen). Wordt het elektrisch gereedschap in de verkeerde richting geleid, dan kan de snijkant van het inzetgereedschap uit het werkstuk breken, waardoor het elektrisch gereedschap in deze aanzetrichting wordt getrokken. e) Span het werkstuk altijd goed vast bij gebruik van draaivijlen, doorslijpschijven, hogesnelheids- of hardmetalen freesgereedschappen. Wanneer dit soort inzetgereedschap maar enigszins schuin in de groef komt te staan, blijft het haken en kan er een terugslag plaatsvinden. Wanneer een doorslijpschijf blijft haken, breekt deze gewoonlijk. Blijven draaivijlen, hogesnelheids- of hardmetalen freesgereedschappen haken, dan kan het inzetgereedschap uit de groef springen, hetgeen tot verlies van controle over het elektrisch gereedschap kan leiden.

4.3 Speciale veiligheidsinstructies voor het

schuren en doorslijpen: a) Gebruik uitsluitend slijpmiddelen die voor uw elektrisch gereedschap zijn goedgekeurd en gebruik het alleen voor de aanbevolen toepassingsmogelijkheden. Bijvoorbeeld: Slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze slijpmiddelen kan de schijf breken. b) Gebruik voor conische en rechte slijpstiften met schroefdraad alleen onbeschadigde doornen van de juiste grootte en lengte, zonder achtersnijding aan de kraag. Geschikte doornen verminderen de mogelijkheid tot breuk. c) Voorkom een te hoge aandrukkracht of een blokkering van de slijpschijf. Voer geen overmatig diepe sneden uit. Overbelasting van de doorslijpschijf verhoogt tevens de belasting en de neiging tot schuin wegdraaien of blokkeren, en daarmee de kans op een terugslag of breuk van het slijpmiddel. d) Mijd met uw hand het gebied voor en achter de roterende doorslijpschijf. Wanneer u de doorslijpschijf in het werkstuk van uw hand af beweegt, kan het elektrisch gereedschap in geval van een terugslag met de draaiende schijf direct naar u toe worden geslingerd. e) Indien de doorslijpschijf beklemd raakt of u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag veroorzaken. Stel de oorzaak van het klemraken vast en verhelp deze. f) Schakel het elektrisch gereedschap nooit opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volle toerental bereiken voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven hangen, uit het werkstuk springen of een terugslag veroorzaken. g) Zorg voor een ondersteuning van platen of grote werkstukken om het risico van een terugslag als gevolg van een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen doorbuigen onder hun eigen gewicht. Het werkstuk dient aan beide kanten van de schijf ondersteund te worden, zowel bij de slijpsnede als aan de rand. h) U dient bijzonder voorzichtig te zijn bij invalsnedes in bestaande wanden of andere gebieden waarvan u niet weet wat zich daarin bevindt. De invallende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

4.4 Speciale veiligheidsinstructies voor het

werken met draadborstels: a) Let erop dat draadborstels ook tijdens gewoon gebruik stukken draad verliezen. Overbelast de draden niet door een te hoge aandrukkracht. Wegvliegende draadstukken kunnen heel gemakkelijk door dunne kleding en/of de huid heen dringen. b) Laat borstels voor gebruik minstens een minuut op werksnelheid draaien. Let erop dat er gedurende deze tijd geen andere persoon voor of in de lijn van de borstel staat. Tijdens de inlooptijd kunnen losse draadstukken wegvliegen. c) Richt de roterende draadborstel van u af. Bij het werken met deze borstels kunnen kleine deeltjes en minuscule draadstukken met hoge snelheid wegvliegen en de huid doordringen.

4.5 Overige veiligheidsinstructies:

WAARSCHUWING – Draag altijd een veiligheidsbril. Draag gehoorbescherming. WAARSCHUWING – Het elektrisch gereedschap altijd met beide handen gebruiken. Maak gebruik van elastische tussenlagen, wanneer deze bij het slijpmiddel ter beschikking gesteld worden en vereist zijn. Neem de informatie van de fabrikant van het gereedschap of het toebehoren in acht! Bescherm de schijven tegen vet en stoten! Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt. Doorslijpschijven mogen nooit worden gebruikt voor het voorslijpen! Doorslijpschijven mogen niet worden blootgesteld aan zijwaartse druk. Het werkstuk dient stevig vast te liggen en beveiligd te zijn tegen wegglijden, bijv. met behulp vanNEDERLANDSnl

spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund. Spilvergrendeling (4) (afhankelijk van het model) alleen bij stilstaande motor indrukken. Pak de draaiende onderdelen van de machine niet vast! Verwijder spaanders en dergelijke uitsluitend bij een stilstaande machine. Zorg ervoor dat het slijpmiddel voor gebruik correct aangebracht en bevestigd wordt, en laat het gereedschap 60 seconden onbelast in een veilige omgeving lopen en onmiddellijk stoppen, wanneer aanzienlijke trillingen optreden of wanneer andere gebreken vastgesteld worden. Wanneer deze toestand zich voordoet, controleert u de machine, om de oorzaak vast te stellen. Zorg ervoor dat vonken die tijdens het gebruik ontstaan, geen gevaar veroorzaken, bijv. de gebruiker of andere personen raken of ontvlambare substanties doen vlam vatten. Gevaarlijke gebieden moeten met moeilijk ontvlambare dekens afgedekt worden. Houd in brandgevaarlijke bereiken een geschikt blusmiddel bij de hand. Beschadigde, niet-ronde resp. trillende gereedschappen mogen niet worden gebruikt. Werk uit veiligheidsoverwegingen altijd met een gemonteerd rubbermanchet (3). Een beschadigde rubbermanchet (3) moet worden vervangen. Een machine met een defecte rubbermanchet (3) mag niet langer worden gebruikt. Houd de machine altijd met beide handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd. Raak geen draaiende onderdelen aan. De diameter van schuurpapier en schuurtoebehoren mag niet groter zijn dan 80 mm. Gemonteerde slijpstenen mogen een maximale diameter van 55 mm niet overschrijden, echter als de maximale diameter van het inzetgereedschap (slijpen) uit het hoofdstuk “Technische gegevens” toch kleiner is, dan moet deze kleinere waarde worden aangehouden. De stofbelasting verminderen: WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn: - lood van loodhoudende verf, - mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes. Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen. Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer). Verzamel de ontstane deeltjes op de plaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving. Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door: - de vrijkomende deeltjes en de afvoerluchtstroom van de machine niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op. - Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

4.6 Veiligheidsinstructies voor de accu-

pack: Accu-packs tegen vocht beschermen! Accu-packs niet aan vuur blootstellen! Geen defecte of vervormde accu-packs gebruiken! Accu-packs niet openen! Contacten van de accu-packs niet aanraken of kortsluiten! Uit defecte li-ion accu-packs kan een licht zure, brandbare vloeistof lekken! Wanneer er accuvloeistof uit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling! Haal de accu-pack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden. Verzeker u ervan dat de machine bij het insteken van de accu-pack uitgeschakeld is. De machine bij het verwijderen en plaatsen van de accu-pack zo vasthouden dat niet per ongeluk op de aan-/uitschakelaar kan worden gedrukt. Bij een defecte machine dient u de accu-pack uit de machine te halen. Transport van li-ion accu-packs: Op de verzending van li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffenNEDERLANDS nl

(UN 3480 en UN 3481) van toepassing. Voor het versturen van li-ion accu-packs moet u informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventueel ook informatie op bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar. Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u de accu-pack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Zie pagina 2. 1 Spantang 2 Spantangmoer 3 Rubbermanchet* 4 Spilvergrendeling* 5 Schakelschuif* 6 Handgreep 7 Stoffilter * 8 Vergrendelknop (draaibare accu-pack) 9 Drukschakelaar * 10 Inschakelblokkering * 11 Knop voor de ontgrendeling van de accu-pack 12 Accu-pack * 13 Elektronische signaalweergave 14 Stelknop voor toerentalinstelling 15 Toets voor de indicatie van de capaciteit * 16 Capaciteits- en signaalindicatie * *afhankelijk van de uitvoering

Zie pagina 2, afb. A. Bij een sterk verontreinigde omgeving altijd het stoffilter (7) aanbrengen. Met een aangebracht stoffilter (7) wordt de machine sneller warm. De elektronica beschermt de machine tegen oververhitting. Aanbrengen: Stoffilter (7) aanbrengen zoals weergegeven. Verwijderen: Het stoffilter (7) aan de bovenkant enigszins optillen en naar beneden afnemen.

6.2 Draaibare accu-pack

Zie pagina 2, afb. B. Het achterdeel van de machine kan in 3 stappen 270° worden gedraaid, zodat de vorm van de machine aangepast kan worden aan de arbeidsomstandigheden. Alleen in vastgeklikte stand gebruiken. Eerst de vergrendelknop (8) drukken en in gedrukte toestand het achterste deel van het gereedschap draaien. Tijdens het draaien laat u de knop los. De vergrendeling moet met een hoorbare ‘klik’ vergrendelen.

De accu-pack (12) vóór gebruik opladen. Laad de accu-pack bij capaciteitsverlies weer op. U vindt de instructies voor het opladen van de accu- pack in de gebruiksaanwijzing van de Metabo- acculader. Bij Li-Ion-accu-packs met capaciteits- en signaalindicatie (16) (afhankelijk van de uitvoering): - Druk op knop (15) waarna de laadtoestand wordt aangegeven door de LED-lampen. - Wanneer een LED-lampje knippert, is de accu- pack bijna leeg en moet weer worden opgeladen.

6.4 Accu-pack verwijderen, plaatsen

De machine bij het verwijderen en plaatsen van de accu-pack zo vasthouden dat niet per ongeluk op de aan-/uitschakelaar kan worden gedrukt. Verwijderen: Toets voor de ontgrendeling van de accu-pack (11) indrukken en accu-pack (12) eruit trekken. Plaatsen: Accu-pack (12) erop schuiven tot hij vast klikt.

De schachtdiameter van het gereedschap moet exact overeenkomen met het spanboorgat van de spantang (1)! Er bestaan spantangen voor verschillende schachtdiameters. Zie het hoofdstuk Toebehoren.

7.2 Inzetten van het gereedschap

Voor alle ombouwwerkzaamheden: accu- packs uit de machine halen. De machine moet uitgeschakeld zijn en de spindel stilstaan. Gebruik alleen gereedschap dat geschikt is voor het onbelast toerental van uw machine! Zie de technische gegevens. De schachtdiameter van het gereedschap moet exact overeenkomen met het spanboorgat van de spantang (1)! Bij slijpstiften mag de door de fabrikant aangegeven maximaal toelaatbare open schachtlengte l

niet worden overschreden! De maximaal toegestane schachtlengte is de som van l

en de maximale insteekdiepte L max (zie hoofdstuk 13.) Het gereedschap met de gehele lengte van de schacht in de spantang (1) inbrengen. De spindel vasthouden. Bei GVB 18 LTX BL 11-28 Compact met de meegeleverde 13 mm- steeksleutel. Bij GVB 18 LTX BL 11-28, GVB 18

LTX BL 11-7 HT, GVPB 18 LTX BL 11-28 door het indrukken van de spilvergrendeling (4). De spantangmoer (2) met de 17/19-mm- steeksleutel vastdraaien. Wanneer er geen gereedschap in de spantang is geplaatst, deze niet met de sleutel aantrekken maar met de hand vastschroeven!

7.3 Toerental instellen

Met de stelknop (14) kan het toerental vooraf ingesteld en gewijzigd worden. Voor de toerentallen, zie tabel op pagina 3.

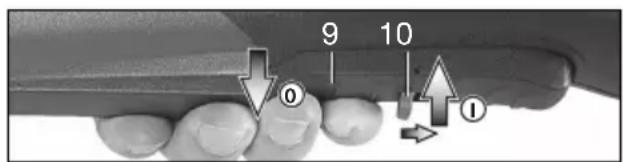

7.4 In-/uitschakelen

Pak de machine altijd met beide handen vast. Eerst inschakelen, dan het inzetgereedschap naar het werkstuk bewegen. Bij continue inschakeling draait de machine verder wanneer hij uit de hand wordt getrokken. Houd de machine daarom altijd met beide handen vast aan de hiervoor bestemde handgrepen (3), (6), zorg ervoor dat u stevig staat en werk geconcentreerd. Voorkom dat de machine stof en spaanders opwervelt of naar binnen zuigt. De machine na het uitschakelen pas wegleggen wanneer de motor tot stilstand is gekomen. Machines met schakelschuif: Inschakelen: schakelschuif (5) naar voren schuiven. Voor een langdurige inschakeling vervolgens naar beneden klappen tot hij vastklikt. Uitschakelen: op het achterste uiteinde van de schuifschakelaar (5) drukken en loslaten. Machines met veiligheidsschakelaar (met dodemansfunctie): (Machines met de aanduiding GVPB...) Inschakelen: Inschakelvergrendeling (10) in de richting van de pijl schuiven en de drukschakelaar (9) indrukken. Uitschakelen: drukschakelaar (9) loslaten.

7.5 Tips voor het werk

Slijpen, schuren, werken met draadborstels, polijsten: Machine matig aandrukken en heen en weer bewegen over het oppervlak. Frezen: De machine matig aandrukken Doorslijpen: Werk bij het doorslijpen altijd in tegengestelde richting (zie afbeelding). Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede springt. Werk met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien, niet drukken, niet slingeren. Haal de accu-pack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden. Stoffilter regelmatig reinigen: afnemen en met perslucht doorblazen. De accu-pack af en toe eruit halen en de contacten van de accu-pack en machine met een droge doek afgeven en afzettingen verwijderen. Mocht u niet in staat zijn de accu-pack eruit te halen: zie hoofdstuk Reparatie. Tijdens de bewerking kunnen deeltjes in de behuizing van het elektrisch gereedschap binnendringen. Dit heeft invloed op de koeling van het elektrisch gereedschap. Geleidende afzettingen kunnen invloed hebben op de veiligheidsisolatie van het elektrisch gereedschap en elektrische gevaren veroorzaken. Blaas het elektrisch gereedschap regelmatig, vaak en grondig schoon door alle voorste en achterste luchtsleuven uit te zuigen of met droge lucht uit te blazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag een veiligheidsbril en geschikt stofmasker. Zorg bij het uitblazen voor geschikte afzuiging. De elektronische signaalweergave (13) knippert en de machine loopt niet. De accu-pack is leeg, de temperatuur is te hoog of de herstartbeveiliging is geactiveerd. Schakel de machine uit en weer in. Als de accu-pack bij in een ingeschakelde machine wordt geplaatst, dan start de machine niet. De elektronische signaalindicatie (13) brandt continu Tijdens het werken is overbelasting ontstaan, het vermogen kan kortstondig worden gereduceerd. De werkdruk verminderen. Elektrische veiligheidsuitschakeling: Het gereedschap werd zelfstandig UITGESCHAKELD. Bij een te hoge stroomtoenamesnelheid (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) wordt het gereedschap uitgeschakeld. Machine uitschakelen. Vervolgens weer inschakelen en normaal verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen. Zie hoofdstuk 4.2.

Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accu-packs en toebehoren. Gebruik alleen een toebehoren dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Toebehoren stevig aanbrengen. Als de machine wordt gebruikt in een houder: de machine veilig bevestigen. Verlies van controle kan tot letsel leiden. A Spantangen, inclusief moeren (zeskant) Ø 3 mm = 631947000 Ø 1/8" = 631948000 Ø 6 mm = 631945000 Ø 1/4" = 631949000 Ø 8 mm = 631946000 B Spantangen, inclusief moeren (tweekant) Ø 6 mm = 630820000 Ø 1/4" = 630821000 Ø 8 mm = 630833000 C Opspanbok 627354000 voor het inspannen bij het werken met flexibele assen (spanschroef aantrekken), hiervoor: D Spanbeugels 627107000 voor een stevige bevestiging op de werktafel (spanschroef aantrekken). E Spanframe: 628329000 F Flexibele assen G Extra handgreep: 631052000 H Stoffilter (ter vervanging): 630439000 I Oplaadapparaten: ASC 55, ASC 145, etc. J Accu-packs: Bestelnr.: 625027000 4,0 Ah (Li-Power) Bestelnr.: 625368000 5,5 Ah (LiHD) Bestelnr.: 625369000 8,0 Ah (LiHD) Bestelnr.: 625549000 10,0 Ah (LiHD) enz. Zie voor het complete toebehorenprogramma www.metabo.com of de catalogus. Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende elektricien worden uitgevoerd! Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Het ontstane schuurstof kan schadelijke stoffen bevatten: niet met het huisvuil meegeven maar op de juiste manier naar een depot voor gevaarlijke afvalstoffen afvoeren. Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en recycling van afgedankte gereedschappen, verpakkingen en toebehoren. Accu-packs mogen via het huisvuil worden afgevoerd! Geef defecte of verbruikte accu-packs terug aan de Metabo-handelaar! Accu-packs niet in het water gooien. Uitsluitend voor EU-landen: geef uw elek- trisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/ EG inzake gebruikte elektrische en elektronische machines en de vertaling hiervan in de nationale wetgeving moet afgedankt elektrisch gereedschap gescheiden ingezameld en op milieuvriendelijke wijze te afgevoerd worden. Ontlaad eerst de accu-pack in het elektrisch gereedschap alvorens de accu-pack af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehouden. S =vergrendeling van de booras om eenvoudig van gereedschap te wisselen U =spanning van de accu-pack n =onbelast toerental (hoogste toerental)

max, grinding =maximale diameter van het inzetgereedschap (schuren)

max, grinding =maximale diameter van het inzetgereedschap (polijsten)

max =maximale dikte van gebonden slijpschijven d =spangat van de spantang m =gewicht met de kleinste accu-pack

max =maximale insteekdiepte Meetgegevens vastgesteld volgens de norm EN 60745. Toegestane omgevingstemperatuur tijdens het gebruik: -20°C tot 50°C (beperkt vermogen bij temperaturen beneden 0°C). Toegestane omgevingstemperatuur tijdens de opslag: 0°C tot 30°C. Machine van beveiligingsklasse II Gelijkstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrische gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling werkpauzes en fasen

met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 60745:

h, SG = trillingsemissiewaarde met onbalansschijf

h, S = trillingsemissiewaarde met slijpstift 628330 van staal

h, F = trillingsemissiewaarde met frees 628377 van aluminium

= onbalans Typisch A-gekwalificeerd geluidsniveau

= onzekerheid Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden. Draag gehoorbescherming! Elektromagnetische storingen: onder invloed van extreme elektromagnetische storingen van buiten kunnen soms voorbijgaande schommelingen van het toerental optreden of kan de herstartbeveiliging worden geactiveerd. In dit geval de machine uit- en weer inschakelen.ITALIANO it
