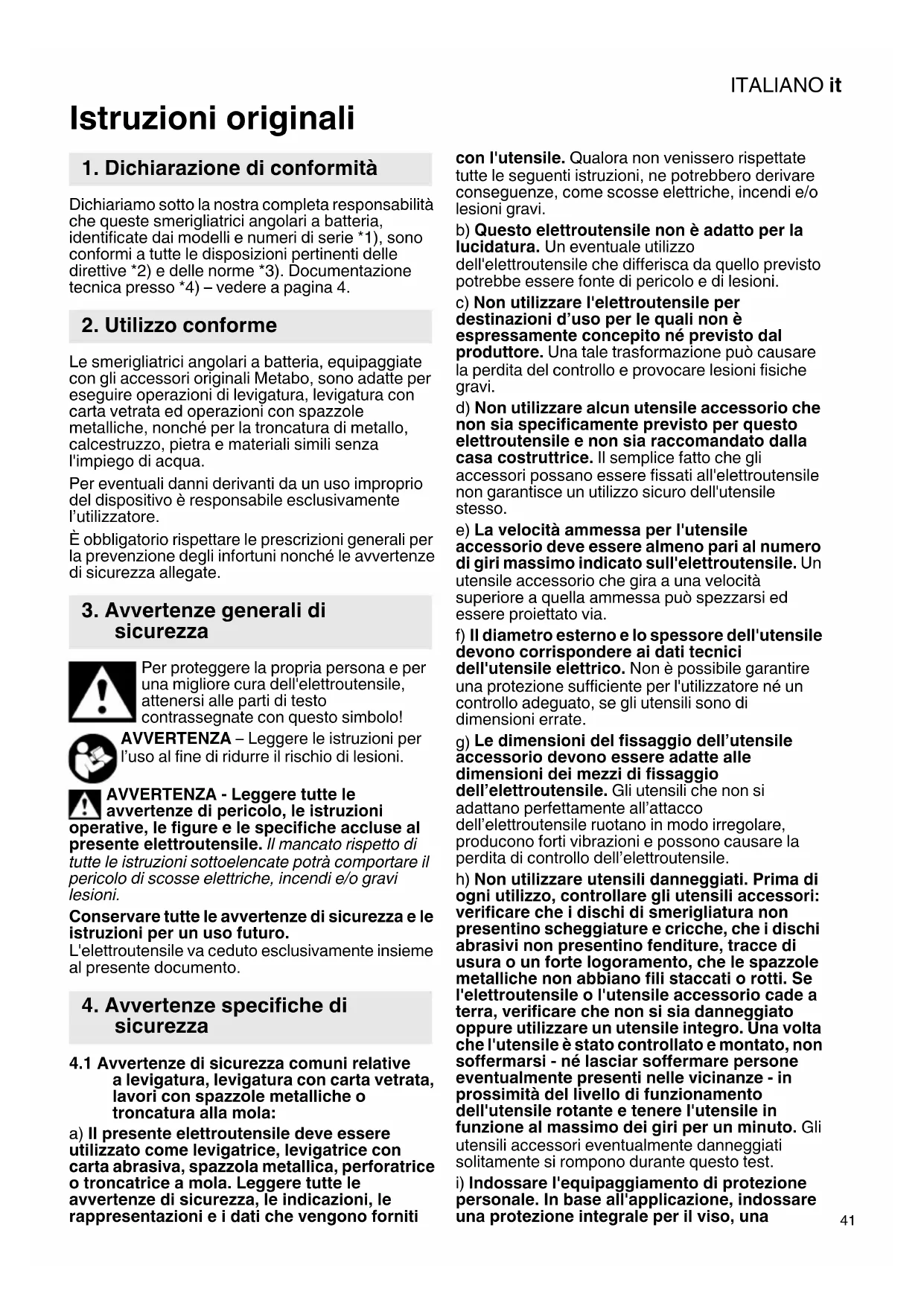

Istruzioni originali Dichiariamo sotto la nostra completa responsabilità che queste smerigliatrici angolari a batteria, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) – vedere a pagina 4. Le smerigliatrici angolari a batteria, equipaggiate con gli accessori originali Metabo, sono adatte per eseguire operazioni di levigatura, levigatura con carta vetrata ed operazioni con spazzole metalliche, nonché per la troncatura di metallo, calcestruzzo, pietra e materiali simili senza l'impiego di acqua. Per eventuali danni derivanti da un uso improprio del dispositivo è responsabile esclusivamente l’utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate. Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo! AVVERTENZA – Leggere le istruzioni per l’uso al fine di ridurre il rischio di lesioni. AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L'elettroutensile va ceduto esclusivamente insieme al presente documento.

4.1 Avvertenze di sicurezza comuni relative

a levigatura, levigatura con carta vetrata, lavori con spazzole metalliche o troncatura alla mola: a) Il presente elettroutensile deve essere utilizzato come levigatrice, levigatrice con carta abrasiva, spazzola metallica, perforatrice o troncatrice a mola. Leggere tutte le avvertenze di sicurezza, le indicazioni, le rappresentazioni e i dati che vengono forniti con l'utensile. Qualora non venissero rispettate tutte le seguenti istruzioni, ne potrebbero derivare conseguenze, come scosse elettriche, incendi e/o lesioni gravi. b) Questo elettroutensile non è adatto per la lucidatura. Un eventuale utilizzo dell'elettroutensile che differisca da quello previsto potrebbe essere fonte di pericolo e di lesioni. c) Non utilizzare l'elettroutensile per destinazioni d’uso per le quali non è espressamente concepito né previsto dal produttore. Una tale trasformazione può causare la perdita del controllo e provocare lesioni fisiche gravi. d) Non utilizzare alcun utensile accessorio che non sia specificamente previsto per questo elettroutensile e non sia raccomandato dalla casa costruttrice. Il semplice fatto che gli accessori possano essere fissati all'elettroutensile non garantisce un utilizzo sicuro dell'utensile stesso. e) La velocità ammessa per l'utensile accessorio deve essere almeno pari al numero di giri massimo indicato sull'elettroutensile. Un utensile accessorio che gira a una velocità superiore a quella ammessa può spezzarsi ed essere proiettato via. f) Il diametro esterno e lo spessore dell'utensile devono corrispondere ai dati tecnici dell'utensile elettrico. Non è possibile garantire una protezione sufficiente per l'utilizzatore né un controllo adeguato, se gli utensili sono di dimensioni errate.

Le dimensioni del fissaggio dell’utensile accessorio devono essere adatte alle dimensioni dei mezzi di fissaggio dell’elettroutensile. Gli utensili che non si adattano perfettamente all’attacco dell’elettroutensile ruotano in modo irregolare, producono forti vibrazioni e possono causare la perdita di controllo dell’elettroutensile. h) Non utilizzare utensili danneggiati. Prima di ogni utilizzo, controllare gli utensili accessori: verificare che i dischi di smerigliatura non presentino scheggiature e cricche, che i dischi abrasivi non presentino fenditure, tracce di usura o un forte logoramento, che le spazzole metalliche non abbiano fili staccati o rotti. Se l'elettroutensile o l'utensile accessorio cade a terra, verificare che non si sia danneggiato oppure utilizzare un utensile integro. Una volta che l'utensile è stato controllato e montato, non soffermarsi - né lasciar soffermare persone eventualmente presenti nelle vicinanze - in prossimità del livello di funzionamento dell'utensile rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Gli utensili accessori eventualmente danneggiati solitamente si rompono durante questo test.

i) Indossare l'equipaggiamento di protezione

personale. In base all'applicazione, indossare una protezione integrale per il viso, una

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, guanti da lavoro o un grembiule protettivo che impedisca alle piccole particelle di abrasivo e di materiale di raggiungere il corpo. Gli occhi devono essere protetti da eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere e/o la protezione per le vie respiratorie devono filtrare la polvere che si produce durante l'impiego del dispositivo. Un forte rumore prolungato può causare una perdita di udito. j) Assicurarsi che le altre persone mantengano una distanza di sicurezza dall'area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o di utensili accessori rotti potrebbero saltare via e causare lesioni anche al di fuori dell'area di lavoro. k) Tenere il dispositivo afferrando solo le superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile accessorio entri in contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici del dispositivo e provocare così una scossa elettrica. l) Non posare mai l'utensile elettrico prima che l'utensile non si sia arrestato completamente. L'utensile in rotazione può entrare in contatto con la superficie di appoggio, facendo perdere all'utilizzatore il controllo dell'elettroutensile. m) Non mettere mai in funzione l'elettroutensile durante il trasporto. Gli indumenti dell'utilizzatore potrebbero entrare accidentalmente in contatto con l'utensile accessorio in rotazione e ciò potrebbe causare lesioni. n) Pulire regolarmente le fenditure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo può causare pericoli di natura elettrica. o) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare questi materiali. p) Non utilizzare alcun utensile che richieda l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi può provocare una scossa elettrica.

4.2 Contraccolpo e relative avvertenze di

sicurezza Il contraccolpo è la reazione improvvisa che si verifica quando l'utensile accessorio in rotazione, come una mola, un platorello o una spazzola metallica, si inceppa o si blocca. Quando rimane inceppato o bloccato nel materiale in lavorazione, l'utensile accessorio rotante si arresta in modo brusco. Nel punto di bloccaggio, un elettroutensile privo di controllo subisce un'accelerazione contraria al senso di rotazione dell'utensile accessorio. Se, ad esempio, un disco di smerigliatura resta bloccato o inceppato nel pezzo in lavorazione, è possibile che il bordo del disco stesso - che affonda nel materiale - resti impigliato e quindi il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura si sposta quindi improvvisamente verso l'operatore o in direzione opposta, a seconda del senso di rotazione del disco al momento dell'inceppamento. In questo contesto è anche possibile che i dischi di smerigliatura si rompano. Il contraccolpo è la conseguenza di un utilizzo errato dell’elettroutensile e/o di condizioni di lavoro inadeguate. Può essere evitato adottando le misure precauzionali descritte di seguito. a) Afferrare sempre saldamente l'elettroutensile ed assumere una postura del corpo e delle braccia che permetta di attutire le eventuali forze di contraccolpo. Utilizzare sempre l'impugnatura supplementare, se disponibile, per avere il massimo controllo possibile sulle forze di contraccolpo o sulle forze di reazione all'avviamento. L'utilizzatore può dominare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee. b) Non avvicinare mai le mani agli utensili in rotazione. In caso di contraccolpo, l'utensile può venire in contatto con la mano dell'utilizzatore. c) Tenere il corpo lontano dall'area in cui si può eventualmente spostare l'utensile elettrico in caso di contraccolpo. Il contraccolpo spinge l'elettroutensile nella direzione opposta al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato. d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi ecc. Evitare che l'utensile accessorio venga sbalzato via dal pezzo in lavorazione e che resti inceppato. In presenza di angoli o spigoli affilati o quando viene sbalzato via, l'utensile accessorio tende ad incepparsi. Questo provoca una perdita del controllo o un contraccolpo. e) Non utilizzare lame per seghe a catena per il taglio del legno, né dischi diamantati per troncare a segmenti con una distanza tra i segmenti maggiore di 10 mm, né lame dentate. Gli utensili accessori di questo tipo causano spesso un contraccolpo o la perdita di controllo dell'elettroutensile.

4.3 Avvertenze di sicurezza particolari per la

levigatura e la troncatura alla mola: a) Utilizzare esclusivamente gli abrasivi omologati per il proprio elettroutensile e il carter di protezione previsto per tali abrasivi. Gli abrasivi non previsti per l'elettroutensile non possono essere schermati adeguatamente, pertanto non sono sicuri. b) I dischi di smerigliatura a centro depresso devono essere montati in modo che la superficie levigante si trovi al di sotto del bordo del carter di protezione. Una mola montata in modo non corretto, che sporge oltre il bordo del carter di protezione, non può essere schermata adeguatamente.ITALIANO it

c) Il carter di protezione deve essere applicato all’elettroutensile in modo sicuro e va regolato in modo da garantire la massima sicurezza, ossia in modo che solo la minima parte possibile dell’abrasivo sia rivolta verso l’utilizzatore. Il carter di protezione contribuisce a proteggere l’utilizzatore da eventuali frammenti, contatti accidentali con l’abrasivo o scintille che potrebbero innescare incendi sugli indumenti. d) Gli abrasivi devono essere utilizzati esclusivamente per le applicazioni raccomandate. Per esempio: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono concepiti per l'asportazione di materiale per mezzo del bordo del disco. Le forze che agiscono lateralmente su questi tipi di abrasivi possono provocare la rottura del disco stesso. e) Utilizzare sempre flange di serraggio non danneggiate, di forme e dimensioni adeguate per il disco di smerigliatura scelto. Le flange adatte sorreggono il disco di smerigliatura, riducendo al minimo il rischio di una rottura del disco stesso. Le flange per dischi da taglio possono differenziarsi dalle flange per altri dischi di smerigliatura. f) Non utilizzare dischi di smerigliatura usurati, concepiti per elettroutensili più grandi. I dischi di smerigliatura per gli elettroutensili grandi non sono adatti al numero di giri più elevato degli utensili piccoli e possono rompersi. g) Quando si utilizzano mole per una doppia finalità, impiegare sempre il carter di protezione adatto alla specifica applicazione. Se non si usa il carter di protezione giusto, può venire meno lo schermaggio desiderato e si possono subire gravi lesioni.

4.4 Ulteriori particolari avvertenze di

sicurezza per la troncatura alla mola: a) Evitare che il disco da taglio si blocchi o che sia sottoposto ad una pressione di appoggio eccessiva. Non eseguire tagli di profondità eccessiva. In seguito al sovraccarico del disco da taglio, aumenta la sollecitazione del disco stesso e quindi la probabilità che il disco si inceppi o si blocchi, di conseguenza aumenta anche il rischio di contraccolpo o di rottura del disco. b) Evitare l'area antistante e retrostante il disco da taglio in rotazione. Se l'utilizzatore allontana da sé il disco da taglio nel pezzo in lavorazione, in caso di un contraccolpo l'elettroutensile con il disco rotante viene indirizzato direttamente verso l'utilizzatore. c) Se la mola per troncare si inceppa o se si desidera interrompere il lavoro, disattivare l’elettroutensile e tenerlo fermo finché la mola non si è arrestata completamente. Non tentare mai di estrarre il disco dal taglio mentre è ancora in movimento. Ciò può causare un contraccolpo. Rilevare ed eliminare la causa del blocco. d) Non riattivare l'elettroutensile finché si trova all'interno del pezzo in lavorazione. Prima di proseguire con cautela l'incisione, aspettare che il disco di taglio raggiunga il massimo numero di giri. In caso contrario il disco potrebbe incepparsi, saltare via dal pezzo in lavorazione o causare un contraccolpo. e) Fissare i pannelli o i pezzi in lavorazione di grandi dimensioni, in modo da evitare il rischio di un contraccolpo in caso di blocco del disco da taglio. I pezzi in lavorazione di grandi dimensioni si possono flettere sotto il loro stesso peso. Il pezzo in lavorazione deve essere sorretto su entrambi i lati del disco, sia in prossimità della linea di taglio, sia sui bordi. f) Prestare particolare attenzione in caso di "tagli a immersione" in pareti esistenti o in altre zone di cui non si conosce la struttura interna. Il disco da taglio immerso nel materiale può causare un contraccolpo in caso di taglio di tubazioni del gas o dell'acqua, di cavi elettrici o di altri oggetti. g) Non eseguire tagli curvi. Un sovraccarico della mola per troncare aumenta la sollecitazione della mola stessa e incrementa la probabilità che la mola si inclini o si blocchi, di conseguenza aumenta il rischio di contraccolpo o di una rottura della mola, il che può provocare gravi lesioni.

4.5 Avvertenze di sicurezza particolari per la

levigatura con carta vetrata: a) Utilizzare i fogli abrasivi della giusta dimensione e seguire le istruzioni del produttore per la scelta dei fogli. I fogli abrasivi sporgenti dal platorello possono causare lesioni nonché provocare inceppamento, strappo dei fogli stessi o un eventuale contraccolpo.

4.6 Avvertenze di sicurezza particolari per le

lavorazioni con spazzole metalliche: a) Tenere in considerazione che la spazzola metallica perde pezzi di filo metallico anche durante il normale utilizzo. Non sovraccaricare i fili metallici esercitando una pressione di appoggio eccessiva. I pezzi di filo metallico che si staccano possono penetrare molto facilmente attraverso i vestiti sottili e/o nella pelle. b) Se è raccomandato l'uso di un carter di protezione, evitare che tale carter e la spazzola metallica entrino in contatto. Il diametro delle spazzole circolari e delle spazzole a tazza può aumentare a causa della pressione di appoggio e delle forze centrifughe.

4.7 Ulteriori avvertenze di sicurezza:

AVVERTENZA – Indossare sempre gli occhiali protettivi. Indossare le protezioni acustiche. AVVERTENZA – Utilizzare l’utensile elettrico sempre con entrambe le mani. Non utilizzare il carter di protezione levigatura per operazioni di troncatura. Per ragioni di sicurezza, in caso di lavori di troncatura alla mola utilizzare il carter di protezione specifico.ITALIANOit

Non utilizzare dischi diamantati per troncare a segmenti con fenditure maggiori di 10 mm. Sono consentiti soltanto angoli di taglio negativi. Utilizzare le mole per troncare legate soltanto se sono rinforzate. Utilizzare gli spessori elastici, se questi vengono forniti con l'abrasivo e qualora si rivelasse necessario. Rispettare le indicazioni del produttore dell'utensile e degli accessori! Proteggere i dischi dal grasso e dagli urti! Gli utensili devono essere conservati e manipolati con cura secondo le istruzioni del produttore. Non utilizzare mai mole per troncare per operazioni di sgrossatura o sbavatura! I dischi da taglio non possono essere esposti ad alcuna pressione laterale. Il pezzo in lavorazione dev'essere saldamente appoggiato e fissato in modo da non scivolare, ad es. mediante appositi dispositivi di fissaggio. I pezzi in lavorazione di grandi dimensioni devono essere fissati adeguatamente. Se si utilizzano utensili accessori con inserto filettato, l'estremità del mandrino non deve entrare in contatto con il fondo del foro dell'utensile da levigatura. Accertarsi che la filettatura dell'utensile accessorio sia sufficientemente lunga da poter alloggiare completamente il mandrino. La filettatura dell'utensile accessorio deve essere adeguata a quella del mandrino. Per la lunghezza e la filettatura del mandrino, vedere pagina 2 ed il capitolo 15. Dati Tecnici. Gli utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati. Evitare di arrecare danno a tubazioni del gas o dell'acqua, linee elettriche e muri portanti (statica). Un'impugnatura supplementare eventualmente danneggiata o logora dev'essere sostituita. Non mettere in funzione l'utensile se l'impugnatura supplementare è difettosa. Un carter di protezione danneggiato o crepato dev'essere sostituito. Non mettere in funzione il dispositivo se il carter di protezione è difettoso. Fissare i pezzi in lavorazione piccoli. Ad esempio, bloccarli in una morsa a vite. Accertarsi che, in presenza di polvere durante l'esecuzione di lavori, le aperture di ventilazione siano libere. Se fosse necessario eliminare la polvere, rimuovere in primo luogo la batteria (utilizzare oggetti non metallici) ed evitare di danneggiare i componenti interni. Se le mole montate su flangia vengono impiegate per una doppia finalità (mole per levigatura e troncatura combinate), si possono utilizzare soltanto i seguenti tipi di carter di protezione: A e C. Vedere il capitolo 12.. Utilizzare il carter di protezione giusto: L’uso di un carter di protezione errato può comportare una perdita del controllo e quindi provocare gravi lesioni. Esempi di uso errato: - se si utilizza un carter di protezione del tipo A per la levigatura laterale, il carter di protezione e il pezzo in lavorazione possono disturbarsi a vicenda, pregiudicando il controllo del dispositivo. - se si utilizza un carter di protezione del tipo B per la troncatura con mole per troncare legate, vi è un maggior rischio di essere esposti a scintille e particelle di levigatura espulse, nonché a frammenti della mola se quest’ultima si rompe. - se si utilizza un carter di protezione del tipo A, B, C per la troncatura alla mola o per la levigatura laterale nel calcestruzzo o nella muratura, vi è un maggior rischio legato all’esposizione alla polvere e alla perdita del controllo con conseguente contraccolpo. - se si utilizza un carter di protezione del tipo A, B, C con una spazzola a tazza più spessa di quanto consentito, i fili possono colpire il carter di protezione e quindi rompersi. Utilizzare sempre il carter di protezione adatto all’utensile accessorio. Vedere il capitolo 12.. Riduzione della formazione di polvere: AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenenti piombo, - polvere minerale proveniente da mattoni, cemento e altri materiali edili, - arsenico e cromo provenienti da legno trattato chimicamente. Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche. Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo. Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante. Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come segue: - Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata. - Utilizzare un impianto di aspirazione e/o un depuratore d'aria. - Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa oITALIANO it

soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

4.8 Avvertenze di sicurezza inerenti alla

batteria Proteggere le batterie dall'umidità! Non esporre le batterie al fuoco! Non utilizzare batterie difettose o deformate! Non aprire le batterie! Non toccare o mettere in cortocircuito i contatti delle batterie! Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e infiammabile! Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie ricaricabili entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico! Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre il pacco di batterie ricaricabili dal dispositivo. Prima di inserire la batteria, assicurarsi che la macchina sia spenta. Durante la rimozione e l'inserimento della batteria, tenere la macchina saldamente in modo tale da evitare di azionare l'interruttore ON/OFF accidentalmente. In caso di guasto al dispositivo, rimuovere la batteria. Trasporto delle batterie agli ioni di litio: La spedizione delle batterie agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L’imballaggio certificato è disponibile presso Metabo. Inviare le batterie solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo). Vedere a pagina 2+3. 1 Flangia di supporto (WPB 36-18 LTX BL 24-230 Quick non rimovibile) 2Mandrino 3 Pulsante di arresto del mandrino 4 Display elettronico 5 Tasto dell'indicatore di capacità 6 Indicatore di capacità e del livello di carica 7 Impugnatura supplementare/impugnatura supplementare con ammortizzazione delle vibrazioni 8Carter di protezione 9 Dado di serraggio * 10 Dado di serraggio Quick * 11 Chiave a due perni * 12 Tasto di sbloccaggio della batteria 13 Batteria 14 Blocco (contro l'avviamento accidentale) 15 Pulsante interruttore (di accensione e spegnimento) 16 Impugnatura principale 17 Manopola (per ruotare l'impugnatura principale) 18 Chiusura a serraggio (per la regolazione del carter di protezione senza uso di attrezzi) 19 Vite (per regolare la forza di serraggio della chiusura) 20 Staffa di sicurezza

• in funzione della dotazione

6.1 Montaggio dell'impugnatura

supplementare Lavorare solamente con l'impugnatura supplementare (7) montata! Avvitare a fondo manualmente l'impugnatura supplementare nel foro filettato di sinistra, centrale o di destra (secondo la necessità).

6.2 Applicazione del carter di protezione

Per motivi di sicurezza, impiegare esclusivamente il carter di protezione appositamente previsto per il relativo utensile accessorio! L’uso di un carter di protezione errato può comportare una perdita del controllo e quindi provocare gravi lesioni. Vedere anche il capitolo 12. Accessori! Vedere pagina 2, figura F. - Aprire la chiusura a serraggio (18). Applicare il carter di protezione (8) nella posizione indicata. - Ruotare il carter di protezione finché la zona chiusa non risulta rivolta verso l’utilizzatore. - Chiudere la chiusura a serraggio. - Se necessario, aumentare la forza di serraggio della chiusura stringendo la vite (19) (con la chiusura aperta). Utilizzare esclusivamente utensili accessori sopra i quali il carter di protezione sporga di almeno 3,4 mm.

6.3 Impugnatura principale girevole

Lavorare soltanto con l'impugnatura principale innestata (16). Vedere pagina 2, figura C. - Premere il pulsante (17). - L'impugnatura principale (16) può essere ruotata di 90° su entrambi i lati e innestata.

5. Panoramica generale

6. Messa in funzioneITALIANOit

- Verificare il corretto montaggio: l'impugnatura principale (16) dev'essere saldamente innestata in posizione e non dev'essere in condizione di poter ruotare.

Prima dell'utilizzo, ricaricare la batteria (13). Ricaricare la batteria in caso di efficienza ridotta. Le istruzioni di ricarica della batteria sono contenute nelle istruzioni per l'uso del caricabatteria Metabo. Le batterie sono dotate di un indicatore di capacità e di segnalazione del livello di carica (6) (in base alla dotazione): - Premere il tasto (5) e il livello di carica viene visualizzato dalle spie LED. - Se un LED lampeggia, significa che la batteria è quasi scarica e dev'essere ricaricata. WPB 36-18 ...: - Utilizzare sempre due batterie con innesto a slitta da 18 V. - Capacità minima raccomandata 5,5 Ah. - Si raccomanda l'uso di batterie con lo stesso codice. È consentito utilizzare batterie con capacità differente (Ah). In questo caso, la durata di utilizzo è definita dalla batteria con la capacità inferiore (Ah). Staffa di fissaggio batteria: Le batterie indicate con la sigla “DS” sono dotate di una staffa di fissaggio (20) (vedi fig. B pag. 4). A questa staffa si applica una sicurezza anticaduta che serve a impedire la caduta delle batterie quando si lavora in altezza.

6.5 Rimozione e inserimento della batteria

Vedere pagina 2, figura A. Rimozione: Premere il tasto di sblocco (12) ed estrarre la batteria (13). Inserimento: Spingere la batteria (13) fino a farla scattare in posizione. Prima di effettuare qualsiasi intervento di modifica: rimuovere la batteria dall'utensile. La macchina dev'essere spenta e il mandrino dev'essere fermo. Per eseguire lavori con i dischi da taglio, per motivi di sicurezza dev'essere utilizzato il carter di protezione per operazioni di troncatura alla mola (capitolo 12. Accessori).

7.1 Bloccaggio del mandrino

- Premere il pulsante di arresto del mandrino (3) e ruotare a mano il mandrino (2) fino a udire il pulsante di arresto che scatta in posizione.

7.2 Montaggio del disco di smerigliatura

Vedere pagina 2, figura D. - Montare la flangia di supporto (1) sul mandrino. La posizione è corretta se, una volta montata sul mandrino, la flangia non può essere ruotata. Appoggiare il disco di smerigliatura sulla flangia di supporto (1). Il disco di smerigliatura deve poggiare sulla flangia di supporto in modo uniforme.

7.3 Solo per WPB 36-18 LTX BL 24-230

Quick: Stringere/allentare il dado di serraggio quick (in funzione della dotazione) Stringere il dado di serraggio Quick (10): Se l'utensile accessorio montato nella zona di serraggio ha uno spessore superiore a 6 mm, il dado di serraggio Quick non può essere utilizzato! Utilizzare invece il dado di serraggio (9) con la chiave a doppio foro (11). Utilizzare solamente dadi di serraggio Quick perfettamente funzionanti e non danneggiati: la freccia deve essere rivolta verso la cavità presente nell'anello esterno (vedere la figura a pagina 2). - Bloccare il mandrino (capitolo 7.1). - Applicare il dado di serraggio Quick (10) sul mandrino (2). Vedere la figura a pagina 2. - Serrare manualmente il dado di serraggio Quick ruotandolo in senso orario. - Stringere il dado di serraggio Quick ruotando con forza il disco di smerigliatura in senso orario. Nelle macchine con la denominazione W...B..., negli ultimi 180° si percepisce una maggiore resistenza. Allentare il dado di serraggio Quick (10): - Bloccare il mandrino (capitolo 7.1). - Svitare il dado di serraggio Quick (10) in senso antiorario.

7.4 Stringere/allentare il dado a due fori

Stringere il dado a due fori (9): I 2 lati del dado a due fori sono diversi. Avvitare il dado a due fori sul mandrino come spiegato di seguito: Vedere pagina 2, figura E. - X) In caso di dischi di smerigliatura sottili: Il collarino del dado a due fori (9) è rivolto verso l’alto, affinché il disco abrasivo sottile possa essere fissato in modo sicuro.

X) In caso di dischi di smerigliatura spessi:

Il collarino del dado a due fori (9) è rivolto verso il basso, affinché il dado a due fori possa essere inserito in modo sicuro sul mandrino. - Fermare il mandrino. Stringere il dado a due fori (9) girandolo in senso orario con l'apposita chiave a due perni (11).

7. Montaggio del disco di

smerigliaturaITALIANO it

min. 20 Nm! - Nota: in alternativa al fissaggio con la chiave a due perni (11) è possibile serrare il dado a due fori (9) nel modo seguente: Fermare il mandrino. Serrare a mano il dado a due fori (9). Afferrare il disco abrasivo sul bordo e serrare a mano di almeno 1/2 giro in senso orario. Allentare il dado a due fori: - Bloccare il mandrino (capitolo 7.1). Svitare il dado a due fori (9) girandolo in senso antiorario con l'apposita chiave a doppio foro (11). Tenere sempre il dispositivo con entrambe le mani. Mettere prima in funzione il dispositivo, quindi avvicinare l'utensile accessorio al pezzo in lavorazione. Evitare un avviamento indesiderato: spegnere sempre la macchina quando occorre estrarre la batteria dalla macchina stessa. Afferrare sempre saldamente il dispositivo per le impugnature previste usando entrambe le mani, assumere una postura stabile e lavorare concentrati. Evitare che il dispositivo aspiri polvere e trucioli o ne provochi movimenti vorticosi. Dopo lo spegnimento, riporre il dispositivo soltanto dopo che il motore si è completamente arrestato. Vedere pagina 2, figura B. Accensione temporanea: Accensione: spingere il blocco (14) in direzione della freccia e poi premere il pulsante interruttore (15). Spegnimento: rilasciare il pulsante interruttore (15).

8.1 Avvertenze per il lavoro

Levigatura: Esercitare con l'utensile una pressione uniforme e spostarsi avanti e indietro, in modo che la superficie del pezzo non si surriscaldi. Sgrossatura: per ottenere un buon risultato lavorare con un angolo di incidenza di 30° - 40°. Troncatura alla mola: Durante i lavori di troncatura alla mola lavorare sempre in controrotazione (figura). In caso contrario esiste il pericolo che il dispositivo possa fuoriuscire in modo incontrollato dal taglio che si sta eseguendo. Procedere con un avanzamento regolare, adeguato al materiale in lavorazione. Non angolare il disco, non esercitare pressione, non oscillare. Levigatura con carta vetrata: Esercitare con l'utensile una pressione uniforme e spostarsi avanti e indietro, in modo che la superficie del pezzo non si surriscaldi. Lavorare con le spazzole metalliche: Esercitare con il dispositivo una pressione uniforme. Manopola (17) per la regolazione dell'impugnatura: pulire la manopola di tanto in tanto con l'aspiratore o con aria asciutta (tenere la manopola premuta, nelle 3 posizioni dell'impugnatura principale). Staccare prima l'elettroutensile dall'alimentazione elettrica e indossare occhiali protettivi e mascherina antipolvere. Trasporto delle batterie ricaricabili agli ioni di litio: La spedizione delle batterie agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L’imballaggio certificato è disponibile presso Metabo. Inviare le batterie solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo). Per il trasporto del dispositivo rimuovere la batteria. Il sistema elettronico di segnalazione (4) si illumina e la velocità sotto carico diminuisce. La temperatura è troppo elevata! Fare funzionare il dispositivo a vuoto fino allo spegnimento del display elettronico. Il sistema elettronico di segnalazione (4) lampeggia rapidamente e il dispositivo non entra in funzione. La protezione contro il riavvio dell'utensile è scattata. Se la batteria viene inserita mentre il dispositivo è acceso, questo non entra in funzione. Spegnere e riaccendere il dispositivo. Il sistema elettronico di segnalazione (4) lampeggia e il dispositivo non entra in funzione. Premere il tasto (5) e il livello di carica viene visualizzato dalle spie LED. Se la batteria è scarica, deve essere ricaricata. Arresto di sicurezza automatico elettronico: il display elettronico (4) lampeggia rapidamente e la macchina viene DISATTIVATA automaticamente. In caso di un'eccessiva velocità di rampa della corrente (come in caso di blocco improvviso o contraccolpo), il dispositivo si spegne.Spegnere l’utensile.Rimetterlo in funzione e continuare a lavorare normalmente.Evitare ulteriori bloccaggi. Vedere il capitolo 4.2. Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).

11. Eliminazione dei guasti

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. Applicare gli accessori in modo sicuro. Se il dispositivo è applicato ad un supporto, fissare saldamente il dispositivo. La perdita del controllo può provocare lesioni. Utilizzare sempre l’utensile accessorio adatto al tipo di lavoro da eseguire e il carter di protezione previsto. Vedere pagina 5. (Le figure sono a titolo di esempio). Tipo di lavoro: 1 = levigatura con la superficie 2 = troncatura alla mola 3 = foratura 4 = spazzole metalliche 5 = levigatura con carta abrasiva Utensili accessori:

1.1 = mola per sgrossare

1.2 = mola a tazza (ceramica)

2.1 = mola per troncare “metallo”

2.2 = mola per troncare “muratura/calcestruzzo”

2.3 = disco diamantato per troncare “muratura/

2.4 = mola per troncare per doppia finalità (mola per

levigatura e troncatura combinata)

3.1 = punte diamantate a corona

4.1 = spazzola circolare

4.2 = spazzola a tazza

5.1 = disco abrasivo lamellare

5.2 = platorello per fogli abrasivi

Carter di protezione previsti: Tipo A = carter di protezione per troncatura Tipo B = carter di protezione per levigatura Tipo C = carter di protezione per levigatura e troncatura alla mola (combinazione) Tipo D = carter di protezione per mola a tazza Altri accessori: (vedi anche www.metabo.com) A Caricabatterie N. ordine: 627378000 ASC 145 N. ordine: 627265000 ASC Ultra N. ordine: 627495000 ASC 145 Duo ecc. BBatteria 18 V N. ordine: 625368000 5,5 Ah LiHD N. ordine: 625369000 8,0 Ah LiHD N. ordine: 625549000 10,0 Ah LiHD

N. ordine: 624990000 5,5 Ah LiHD N. ordine: 624991000 10,0 Ah LiHD 36 V N. ordine: 625344000 6,2 Ah LiHD ecc. C Dado di serraggio (9) D Dado di serraggio Quick (10) La gamma completa degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo. Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da elettricisti specializzati. Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. La polvere prodotta durante le lavorazioni può contenere sostanze nocive: non gettare tali sostanze nei rifiuti domestici, bensì procedere ad uno smaltimento conforme ricorrendo a un punto di raccolta per rifiuti speciali. Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. Le batterie non devono essere smaltite insieme ai rifiuti domestici! Restituire le batterie difettose o esauste ai commercianti specializzati Metabo! Non gettare le batterie nell'acqua. Solo per i Paesi UE: non smaltire gli elettrou- tensili tra i rifiuti domestici! Secondo la Diret- tiva europea 2012/19/UE sugli utensili elet- trici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Prima di effettuare lo smaltimento, scaricare la batteria all’interno dell’utensile elettrico. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo). Spiegazioni relative ai dati riportati a pagina 4. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico. U =tensione della batteria

max =max diametro dell'utensile accessorio

max,1 = max spessore consentito per l'utensile nella zona di serraggio in presenza del dado di serraggio (9)

max,2 =disco di sgrossatura/disco da taglio: spessore max. consentito per l'utensile accessorio

max,3 =spessore max. consentito per l'utensile nella zona di serraggio in presenza del dado Quick (10)

max,4 =max. spessore consentito delle spazzole a tazza M =filettatura del mandrino l =lunghezza del mandrino

=numero di giri al minimo (massimo numero di giri) m = peso (con la batteria più piccola) Valori misurati a norma EN 62841.

14. Rispetto dell'ambiente

15. Dati tecniciITALIANO it

Temperatura ambiente consentita durante il funzionamento: da -20 °C a 50 °C (con temperature inferiori a 0 °C le prestazioni sono limitate). Temperatura ambiente consentita durante lo stoccaggio: da 0 °C a 30 °C corrente continua I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. La levigatura di lamiere sottili o di altri pezzi leggermente vibranti con una grande superficie può provocare un’emissione acustica totale notevolmente più elevata (fino a 15 dB) rispetto ai valori di emissione acustica indicati. Per questi pezzi si dovrebbe impedire quanto più possibile l’emissione acustica adottando opportuni provvedimenti, come ad es. applicando tappetini di smorzamento pesanti e flessibili. L’aumentata emissione acustica va considerata anche in fase di valutazione dei rischi relativamente all’inquinamento acustico e alla scelta di una protezione adeguata per l’udito. Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 62841:

h, SG = valore di emissione vibrazioni (levigatura superficiale)

h, DS = valore di emissione vibrazioni (levigatura con disco abrasivo)

h,SG/DS = incertezza (vibrazioni) Livello sonoro classe A tipico

= livello di pressione acustica

= livello di potenza acustica
