Termék típusa	Beépített elszívóval ellátott indukciós főzőlap
Márka	Elica
Modell	NikolaTesla FIT XL PRF0186750
Elektromos táplálás	220-240 V / 50-60 Hz, max. teljesítmény 7,2 kW
Főzőzónák száma	4 indukciós zóna
Teljesítményszintek	9 szint + 2 booster (5 perc és 15 perc)
Fő funkciók	Booster, Bridge, Automatic Heat Up, Temperature Manager, Timer, Pause, Key Lock
Edényérzékelés	Igen, automatikus leállítás edény nélkül
Kijelző	Érintőképernyő főzőzónákkal, időzítővel és maradékhő-jelzővel
Elszívó teljesítmény	3 sebesség + 2 booster, automatikus elszívás
Elszívás típusa	Elszívó (kivezetéses) vagy szűrős (recirkulációs) változat
Szűrők	Mosható fém zsírszűrő (mosogatógépben is); regenerálható aktív szén/kerámia szűrő (45 perc 200°C-on)
Telítettségjelző	Igen, visszaállítható
Karbantartás	Az üveg tisztítása puha ruhával és semleges mosószerrel; ne használjon gőzt vagy súrolószert
Biztonság	Automatikus leállítás, billentyűzár, edényérzékelő, állítható teljesítménykorlát
Maximális teljesítmény zónánként	Akár 3,5 kW (becslés)
Méretek (Hossz x Mélység)	Körülbelül 90 x 50 cm (becslés FIT XL esetén)
Beépítési méret	Vágás a munkalap szerint, vastagság 2-6 cm
Súly	Körülbelül 25 kg (becslés)
Pótalkatrészek	Szűrők, tápkábel, tartozékkészlet (opcionális)
Általános információk	Csak háztartási használatra, tartsa be a helyi telepítési előírásokat

Gyakran ismételt kérdések - NikolaTesla FIT XL PRF0186750 ELICA

Hogyan lehet aktiválni a boostert egy főzőzónán?

A zóna bekapcsolása után húzza ujját jobbra a kiválasztósávon az 5-ös szinten túl. A P szimbólum jelenik meg, és a booster 5 percig aktív marad. Az elszívóhoz húzza a 3-as szinten túl a 15 perces (P1) vagy 5 perces (P2) boosterekhez.

Mit tegyek, ha az E2 hibakód jelenik meg?

Az E2 hiba belső túlmelegedést jelez. Kapcsolja ki a főzőlapot, és hagyja teljesen kihűlni, mielőtt újra használná. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a műszaki szolgálattal.

Hogyan kell megtisztítani a zsírszűrőt?

Vegye ki a fém zsírszűrőt, és tisztítsa meg kézzel forró vízzel és semleges mosószerrel, vagy mosogatógépben alacsony hőmérsékleten (gyors program). Szárítsa meg alaposan, mielőtt visszahelyezi. Legalább havonta egyszer tisztítsa meg, vagy amikor a telítettségjelző villog.

Milyen típusú edényeket használjunk indukciós főzőlapon?

Csak olyan edényeket használjon, amelyek alja ferromágneses (mágnesezhető). Az aljának laposnak kell lennie, alumínium nélkül, és a zónához megfelelő átmérőjű. Ellenőrizze mágnessel: ha tapad, az edény kompatibilis. A nem mágneses edények nem fognak felmelegedni.

Hogyan aktiválható a Bridge funkció nagy edényekhez?

Egyszerre válassza ki a két kombinálni kívánt főzőzónát (elülső és hátsó). A másodlagos zóna kijelzőjén a Π jelenik meg. Használja a kiválasztósávot a teljesítmény beállításához a fő zónán. Kikapcsoláshoz ismételje meg ugyanezt az eljárást.

Hogyan állítható be a teljesítménykorlátozás (Power Limitation)?

Kapcsolja ki a főzőlapot. A bekapcsolást követő 2 percen belül tartsa lenyomva az A gombot, miközben egymás után megnyomja az összes főzőzónát (az óramutató járásával ellentétes irányban). Engedje el, majd válassza ki a bal hátsó zónát, és állítsa be a kiválasztósávval. Mentse el a BE/KI gomb 2 másodperces nyomva tartásával. Az alapértelmezett érték 7,4 kW.

Hogyan használható az önálló időzítő (Stand Alone Timer)?

Nyomja meg az időzítő kijelző zónáját (4), majd használja a + és - gombokat (5) az időtartam beállításához (max. 1 óra 59 perc). Várjon 10 másodpercet érintés nélkül a visszaszámlálás elindításához. A végén hangjelzés hallható. Leállításhoz állítsa az időtartamot 000-ra.

Hogyan kell karbantartani a szén/kerámia szűrőt (szűrős változat)?

A szagszűrő regenerálható, ha 200°C-ra előmelegített sütőbe helyezi 45 percre (rácsra, ne az aljára). Ezt az eljárást 2-3 havonta lehet elvégezni. Az élettartam körülbelül 5 év, ha a regenerálás megfelelő. Cserélje ki, ha a szag továbbra is fennáll.

A főzőlap nem kapcsol be, mit ellenőrizzek?

Győződjön meg arról, hogy a főzőlap csatlakoztatva van, és a megszakító nem kapcsolt le. Ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e. Ha a kijelző továbbra is sötét, próbálja meg alaphelyzetbe állítani az eszköz néhány perces áramtalanításával. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan lehet visszaállítani a szűrők telítettségjelzőjét?

A szűrők tisztítása vagy cseréje után tartsa lenyomva a FILTER (13) gombot, amíg a jelzőfény ki nem alszik. Ez nullázza a számlálót. A telítettségjelző aktiválásához kövesse a használati útmutatóban leírt eljárást (aktiválás a HOOD gombon keresztül).

HASZNÁLATI ÚTMUTATÓ NikolaTesla FIT XL PRF0186750 ELICA

HU Felszerelési és használati utasítás

BG Инструкции за монтаж и употреба

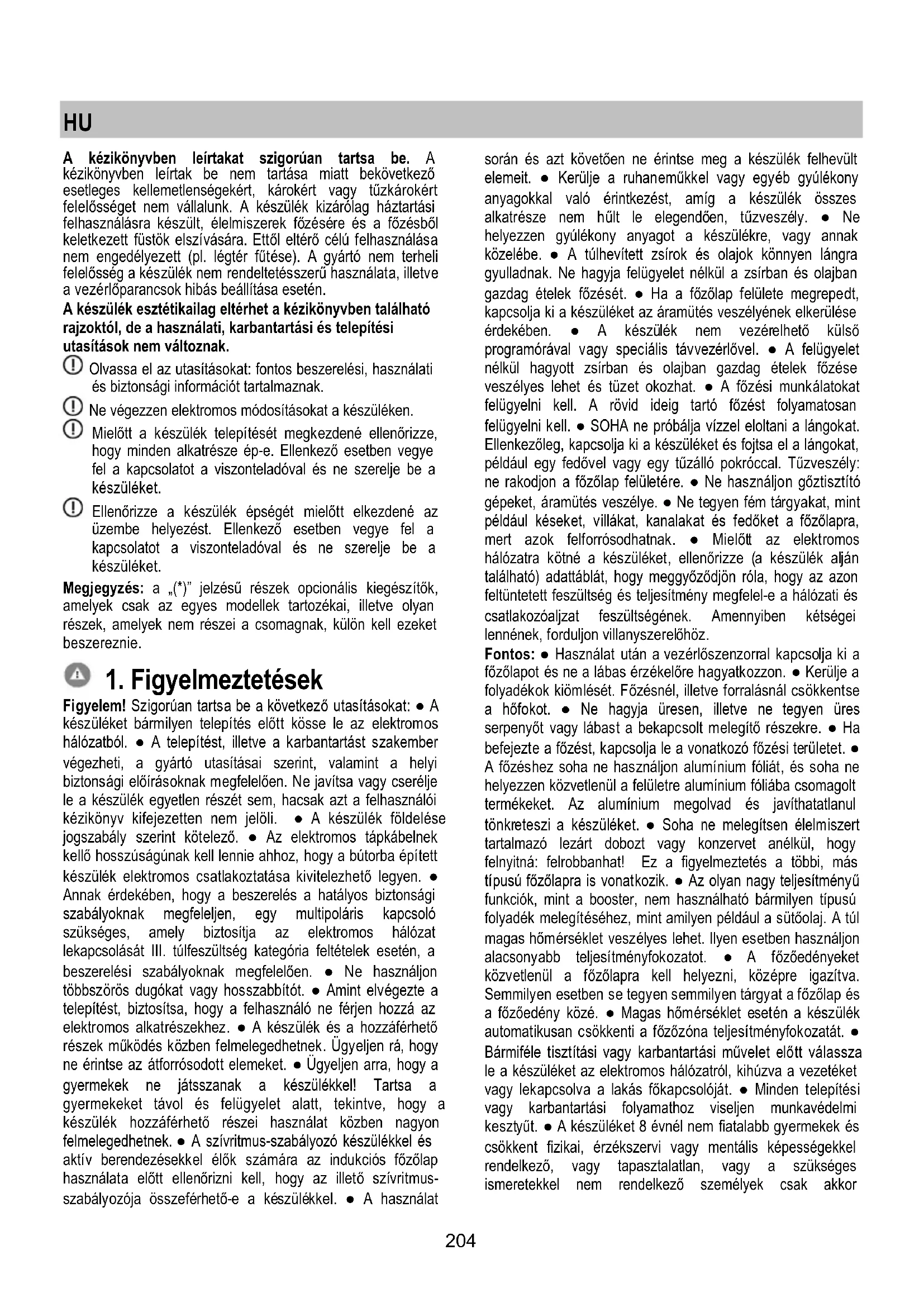

A kézikönyvben leírtakat szigorúan tartsa be. A kézikönyvben leírtak be nem tartása miatt bekövetkező esetleges kellemetlenségekért, károkért vagy tűzkárokért felelősséget nem vállalunk. A készülék kizárólag háztartási felhasználásra készült, élelmiszerek főzésére és a főzésből keletkezett füstök elszívására. Ettől eltérő célú felhasználása nem engedélyezett (pl. légtér fütése). A gyártó nem terheli felelősség a készülék nem rendeltetésszerű használata, illetve a vezérlőparancsok hibás beállítása esetén.

A készülék esztétikailag eltérhet a kézikönyvben található rajzoktól, de a használati, karbantartási és telepítési utasítások nem változnak.

Olvassa el az utasításokat: fontos beszerelési, használati és biztonsági információt tartalmaznak.
! Ne végezzen elektromos módosításokat a készüléken.
Mielött a készülék telepítését megkezdené ellenőrizze, hogy minden alkatrésze ép-e. Ellenkező esetben vegye fel a kapcsolatot a viszonteladóval és ne szerelje be a készüléket.
① Ellenőrizze a készülék épségét mielőtt elkezdené az üzembe helyezést. Ellenkező esetben vegye fel a kapcsolatot a viszonteladóval és ne szerelje be a készüléket.

Megjegyzés: a „(*)” jelzésű részek opcionális kiegészítők, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell ezeket beszereznie.

1. Figyelmeztetések

Figyelem! Szigorúan tartsa be a következő utasításokat: ● A készüléket bármilyen telepítés előtt kösse le az elektromos hálózatból. ● A telepítést, illetve a karbantartást szakember végezheti, a gyártó utasításai szerint, valamint a helyi biztonsági előírásoknak megfelelően. Ne javítsa vagy cserélje le a készülék egyetlen részét sem, hacsak azt a felhasználói kézikönyv kifejezetten nem jelöli. ● A készülék födelése jogszabály szerint kötelező. ● Az elektromos tápkábelnek kellő hosszúságúnak kell lennie ahhoz, hogy a bútorba épített készülék elektromos csatlakoztatása kivitelezhető legyen. ● Annak érdekében, hogy a beszerelés a hatályos biztonsági szabályoknak megfeleljen, egy multipoláris kapcsoló szükséges, amely biztosítja az elektromos hálózat lekapcsolását III. túlfeszültség kategória feltételek esetén, a beszerelési szabályoknak megfelelően. ● Ne használjon többszörös dugókat vagy hosszabbítót. ● Amint elvégezte a telepítést, biztosítsa, hogy a felhasználó ne férjen hozzá az elektromos alkatrészekhez. ● A készülék és a hozzáférhető részek működés közben felmelegedhetnek. Ügyeljen rá, hogy ne érintse az átforrósodott elemeket. ● Ügyeljen arra, hogy a gyermekek ne játsszanak a készülékkel! Tartsa a gyermekeket távol és felügyelet alatt, tekintve, hogy a készülék hozzáférhető részei használat közben nagyon felmelegedhetnek. ● A szívritmus-szabályozó készülékkel és aktív berendezésekkel élők számára az indukciós főzőlap használata előtt ellenőrizni kell, hogy az illető szívritmus-szabályozója összeférhető-e a készülékkel. ● A használat során és azt követően ne érintse meg a készülék felhevült element. • Kerülje a ruhanemükkel vagy egyéb gyúlékony anyagokkal való érintkezést, amíg a készülék összes alkatrésze nem húlt le elegendően, tűzveszély. • Ne helyezzen gyúlékony anyagot a készülékre, vagy annak közelébe. • A túlhevített zsírok és olajok könnyen lángra gyulladnak. Ne hagyja felügyelet nélkül a zsírban és olajban gazdag ételek főzését. • Ha a főzőlap felülete megrepedt, kapcsolja ki a készüléket az áramütés veszélyének elkerülése érdekében. • A készülék nem vezérelhető külső programórával vagy speciális távvezérlővel. • A felügyelet nélkül hagyott zsírban és olajban gazdag ételek főzése veszélyes lehet és tűzet okozhat. • A főzési munkálatokat felügyelni kell. A rövid ideig tartó főzést folyamatosan felügyelni kell. • SOHA ne próbálja vízzel eloltani a lángokat. Ellenkezőleg, kapcsolja ki a készüléket és fojtsa el a lángokat, például egy fedővel vagy egy tűzálló pokróccal. Tűzveszély: ne rakodjon a főzőlap felületére. • Ne használjon göztisztító gépeket, áramütés veszélye. • Ne tegyen fém tárgyakat, mint például késeket, villákat, kanalakat és fedőket a főzőlapra, mert azok felforrósodhatnak. • Mielőtt az elektromos hálózatra kötné a készüléket, ellenőrizze (a készülék alján található) adattáblát, hogy meggyőződjön róla, hogy az azon feltüntetett feszültség és teljesítmény megfelel-e a hálózati és csatlakozóaljzat feszültségének. Amennyiben kétségei lennének, forduljon villanyszerelőhöz.

Fontos: • Használat után a vezérlőszenzorral kapcsolja ki a főzőlapot és ne a lábas érzékelőre hagyatkozzon. • Kerülje a folyadékok kiömlését. Főzésnél, illetve forralásnál csökkentse a hőfokot. • Ne hagyja üresen, illetve ne tegyen üres serpenyőt vagy lábast a bekapcsolt melegítő részekre. • Ha befejezte a főzést, kapcsolja le a vonatkozó főzési területet. • A főzéshez soha ne használjon alumínium fóliát, és soha ne helyezzen közvetlenül a felületre alumínium fóliába csomagolt termékeket. Az alumínium megolvad és javíthatatlanul tönkreteszi a készüléket. • Soha ne melegítsen élelmiszert tartalmazó lezárt dobozt vagy konzervet anélkül, hogy felnyitná: felrobbanhat! Ez a figyelmeztetés a többi, más típusú főzőlapra is vonatkozik. • Az olyan nagy teljesítményű funkciók, mint a booster, nem használható bármilyen típusú folyadék melegítéséhez, mint amilyen például a sütöolaj. A túl magas hőmérséklet veszélyes lehet. Ilyen esetben használjon alacsonyabb teljesítményfokozatot. • A főzőedényeket közvetlenül a főzőlapra kell helyezni, középre igazítva. Semmilyen esetben se tegyen semmilyen tárgyat a főzőlap és a főzőedény közé. • Magas hőmérséklet esetén a készülék automatikusan csökkenti a főzőzóna teljesítményfokozatát. • Bármiféle tisztítási vagy karbantartási művelet előtt válassza le a készüléket az elektromos hálózatról, kihúzva a vezetéket vagy lekapcsolva a lakás főkapcsolóját. • Minden telepítési vagy karbantartási folyamathoz viseljen munkavédelmi kesztyűt. • A készüléket 8 évnél nem fiatalabb gyermekek és csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező, vagy tapasztalatlan, vagy a szükséges ismeretekkel nem rendelkező személyek csak akkor

használhatják, ha felügyelet alatt vannak vagy ha megkapták a készülék biztonságos használatával és a benne rejlő veszélyek megértésével kapcsolatos utasításokat. • Ellenőrizze, hogy a gyerekek ne játszanak a készülékkel. • A tisztítási és karbantartási műveleteket gyermekek csak felügyelet mellett végezhetik. • A helyiségben megfelelő szellőztetés legyen, amikor a készüléket más gáz• vagy tüzelőberendezéssel egyidejűleg használja. • A készüléket gyakran tisztítsa mind belül, mind kívül (LEGALÁBB HAVI EGYSZER), minden képp tartsa be a karbantartási utasításokban leírtakat. • A készülék tisztításának és a szűrők cseréjének és tisztításának be nem tartása tűzveszélyt okoz. • Szigorúan tilos a flambé főzési technika. • A nyílt láng használata a szűrők számára káros és tűzet okozhat, ezért minden esetben kerülje. • Felügyelet mellett süssön, hogy elkerülje, hogy az olaj túlforrósodva tűzet fogjon. • Figyelem!: Amikor a főzőlap működésben van, akkor a készülék elérhető részei felmelegedhetnek. • Figyelem! Ne csatlakoztassa a készüléket az elektromos hálózathoz, amíg a telepítést nem fejezte be. • Ami a műszaki és biztonsági intézkedéseket illeti a füstelvezetéshez, kifejezetten tartsa be a felelős helyi hatóságok szabályait. • A beszívott levegőt engedje gáztüzelésű vagy egyéb üzemanyaggal működő berendezések füstelszívó csatornájába. • Soha ne alkalmazza a készüléket a megfelelően felszerelt rács nélkül! • Csak a készülékhez szolgáltatott rögzítő csavarokat használja a telepítéshez, vagy ha nem jár a készülékhez, vásároljon megfelelő csavarokat. Használjon megfelelő méretű csavarokat, amelyeket a Telepítési utasításban azonosítottak. • Ha ez a készülék és egyéb nem villamos energiával működő készülék egyidejűleg működik, a helyiség negatív nyomása nem haladhatja meg a 4 Pa-t (4 × 10-5 bar). • Fontos a kézikönyvet megőrizni, hogy bármikor áttanulmányozhassa. Eladás, átadás vagy áttelepítés esetén győződjön meg róla, hogy a kézikönyvet a készülékkel együtt adja át. • Digestory a d'alšie kuchynské odsávače dymu môžu nepriaznivo ovplyvnit' bezpečnú prevádzku zariadení spaľujúcich plyn alebo iné palivá (vrátane zariadení v iných miestnostíach) z dôvodu spätného toku spaľovacích plynov. Potenciálnym dôsledkom týchto plynov môže byť otrava oxidom uholnatým. Po montáži digestora alebo iného kuchynského odsávača dymu by prevádzku zariadení na spaliny mala otestovat' kompetentná osoba, aby sa zaistilo, že nedőjde k spätnému toku spaľovacích plynov.

Villamos bekötés

ábra 7 - 7.1 - 7.2 - 7.3

- Húzza ki a készüléket az elektromos hálózatból. • A beszerelést a beszerelésre és a biztonságra vonatkozó hatályos szabályokban jártas szakember végezheti. • A gyártó nem vállal felelősséget a jelen bekezdésben hivatkozott irányelvek be nem tartása miatt bekövetkező személyi, dologi vagy állatokat ért károkért. • A tápkábelnek elegendő hosszúságúnak kell lennie ahhoz, hogy a munkalapból a főzőlapot ki lehessen emelni. • Győződjön meg róla, hogy az adattáblán feltüntetett feszültség•érték megfelel•e a hálózati feszültségnek. • Ne használjon hosszabbítót. • A földelő kábel 2 cm•rel hosszabb legyen, mint a többi kábel. ● Amennyiben a háztartási készülék nem rendelkezik tápkábellel, úgy a maximum 7200 Watt teljesítményhez minimum 2,5 mm2 vezető keresztmetszetű kábelt, e teljesítmény felett pedig 4 mm2 keresztmetszetű kábelt használjon. ● A kábel egyetlen ponton sem haladhatja meg 50°C fokkal a környezeti hömérsékletet. A készüléket az elektromos hálózathoz való tartós csatlakoztatásra tervezték.

- Figyelem! Mielött visszakötné a készüléket az elektromos hálózatra, ellenőrizze a készülék helyes működését, minden esetben ellenőrizze, hogy a hálózati kábel helyesen lett-e beszerelve. - Figyelem! Az összekötő kábelt hivatalos műszaki szerviznek vagy hasonló képesítéssel rendelkező személynek kell kicserélnie.

Megjegyzés: A termék Power Limitation funkcióval működik, amely lehetővé teszi, hogy beállítsa az elnyelt kW maximális küszöbéértékét

A beállítást a termék elektromos hálózatra kötése pillanatában végezze el, vagy amikor ismét csatlakoztatja az elektromos hálózathoz (a következő 2 percen belül). A villamos egység védelmi szintjét a „Power Limitation” (Teljesítmény korlátozás) kiválasztott szintje alapján kell meghatározni. A Power Limitation beállítás sorrendjéhez olvassa el a kézikönyv Működés szakaszát.

Felszerelés

- A készülék telepítését és elektromos hálózatra való csatlakoztatását csak szakember végezheti.

A készüléket úgy tervezték, hogy egy 2-6 cm vastag munkalapba épüljön TOP telepítés esetén; 2,5-6 cm vastag munkalapba FLUSH telepítés esetén.

A főzőlap és a fal közötti minimális távolságnak elöl legalább 5 cm-re, oldaltól legalább 4 cm-re, a felső fal egységektől pedig legalább 50 cm-re kell lennie.

Megjegyzés = A javasolt távolságok tájékoztató jellegűek: a terek megtervezésekor be kell tartani a konyhai gyártó utasításait.

Felszerelés

A telepítés megkezdése előtt:

• Miután kicsomagolta a készüléket, győződjön meg róla, hogy nem sérült-e meg a szállítás során. Problema esetén vegye fel a kapcsolatot a viszonteladóval vagy a Vevőszolgálattal, mielőtt hozzákezdene a beszereléshez.
• Ellenőrizze, hogy a megvásárolt termék a beszerelésre kiválasztott zóna méretének megfelelő.
• Ellenőrizze, hogy a csomagolásban ne legyen (a szállítás miatt) csomagolóanyag (mint például zacskó csavarral, jótállás stb.), ezeket vegye ki és őrizze meg.
• Ellenőrizze továbbá, hogy a beszerelési zónában legyen elektromos csatlakozó

A bútor előkészítése a beépítéshez:

• A terméket ne telepítse hűtőberendezések, mosogatógépek, sütők, mosógépek és szárítógépek fölé.
• A bútor kivágását végezze el a főzőlap behelyezése előtt! Távolítson el minden forgácsot és reszeléket.
• a szűrővel ellátott verzió telepítésének optimalizálása érdekében javasoljuk, hogy alakítson ki egy rést a

lábazatban, ahova a kereskedelmi forgalomban kapható rácsot tudja behelyezni

FONTOS: egykomponensű tömítő ragasztót (S) használjon, amelynek hömérsékleti ellenállása 250°-ig terjedhet; a beszerelés előtt a ragasztandó felületeket gondosan meg kell tisztítani, eltávolítva minden olyan anyagot, amely veszélyeztetheti tapadását (pl. formaleválasztó szerek, tartósítószerek, zsírok, olajok, porok, régi ragasztók maradványai stb.); a ragasztót egyenletesen kell eloszlatni a keret teljes kerületén; a ragasztás után hagyja, hogy a ragasztó körülbelül 24 órán át száradjon.

Figyelem! A csavarok és rögzítő elemek nem az útmutató szerinti felhelyezésének hiánya elektromos veszélyt okozhat.

Megjegyzés: a termék helyes telepítéséhez javasolt a csöveket a következő jellemzőjű ragasztószalaggal szalagozni:

• rugalmas, puha PVC-böl készült fólia, akrilbázisú ragasztóval
• amely a DIN EN 60454 szabványnak megfelel
• lángmentesítő
• optimális ellenállás öregedéssel szemben
• a hömérsékletingadozásokkal szemben ellenálló
• alacsony hömérséklettel szemben ellenálló

A készüléket egy Window KIT szenzorral (a gyártó nem biztosítja) való használatra tervezték.

A Window KIT szenzor telepítésével (csak SZÍVÓ üzemmódbeli használatkor) a légszívás kikapcsol, akárhányszor a szobában lévő ablak, amelyre a KIT van szerelve, be van csukva.

- A KIT-nek a készülékhez való elektromos csatlakoztatását szakképzett műszaki személyzetnek kell végrehajtania.

- A KIT-hez külön tanúsítványt kell biztosítani az összetételre és a készülékkel való használatra vonatkozó biztonsági szabványok tekintetében. A telepítést az érvényben lévő háztartási készülékekre vonatkozó előírások szerint kell elvégezni.

FIGYELEM:

- a KIT-nek a készülékhez való csatlakozást szolgáló kábelnek az érintésvédelmi törpefeszültségre (SELV) tanúsított áramkörhöz kell tartoznia.

- az elektromos háztartási készülék gyártója semmiféle felelősséget nem vállal a KIT hibájából és/vagy üzemzavarából és/vagy hibás beszereléséből eredő esetleges kellemetlenségekért, károkért, tűzért.

A készülék a 2012/19/EK - UK SI 2013 No3113, Waste Electrical and Electronic Equipment (WEEE) (elektromos és elektronikus berendezések hulladékaira vonatkozó) irányelys szerinti megfelelőségi tanúsítással rendelkezik. Azzal, hogy gondoskodik e termék helyes hulladékba helyezéséről, segít megelőzni a környezetre és az emberi egészségre gyakorolt potenciális kedvezötlen következményeket. A terméken, vagy

az azt kísérő dokumentación szereplő jelölés jelzi, hogy ez a termék nem kezelhető háztartási hulladékként, hanem az elektromos és elektronikus készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre kell szállítani. Ártalmatlanítását a helyi hulladékgazdálkodási szabályoknak megfelelően végezze. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

A készüléket a következő szabványok szerint tervezték, tesztelték és hozták létre:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

A helyes használat a környezetszennyezés csökkentése érdekében: Amikor főzni kezd, akkor kapcsolja be a készüléket minimális sebességen, hagyja néhány percen keresztül bekapcsolva a főzés után is. A sebességet csak nagy mennyiségű füst és göz esetén növelje a booster funkcióval csak különleges esetekben. A szagelszívó rendszer hatékonyságának megőrzése érdekében szükség esetén cserélje ki a szénszűrő(ke)t. A zsírszűrő hatékonyságának megtartása érdekében szükség esetén cserélje ki. A hatékonyság optimalizációja és a zajcsökkentés érdekében használja a kézikönyvben megadott maximális átmérőjű csatornarendszert.

2. Használat

Főzőedények

Kizárólag olyan főzőedényeket használjon, amelyeken

szerepel a 📁 jelölés.

Fontos:

A főzőlap maradandó károsodásának elkerülése érdekében ne használjon:

• nem teljesen egyenes aljú főzőedényt;
  • zománcozott aljú fém főzőedényt;
• durva aljú főzőedényeket, mert megkarcolja a főzőlap felületét;
• soha ne helyezze a forró edényt a főzőlap vezérlőpanelére. Nem minden indukciós edény működik hatékonyan, a részben ferromágneses anyagból készült alj miatt!! A főzőedények vásárlásakor ellenőrizze, hogy:
• az alja teljesen ferromágneses anyagból készüljön. Ellenkező esetben csökken a hőátadás hatékonysága és egyenletessége, így a serpenyő/fazék felületének hőmérséklete nem lesz alkalmas főzésre.

- Az alja ne tartalmazzon alumíniumot: az edény nem melegszik fel és elképzelhető, hogy nem ismerik fel az induktorok.

- Nem sík vagy durva felületű alj.

Csökken az induktor és az edények érintkezési felülete, ezáltal a hatékonyság és a főzési élmény is.

Fontos: soha ne helyezze a forró edényt a főzőlap vezérlőpanelére.

Meglévő főzőedények

Főzőedényének vastartalmát mágnessel ellenőrizheti. Ha a főzőedény nem mágnesezhető, akkor nem alkalmas az új főzőlaphoz. Az előző bekezdésben említett utasítások ebben az esetben is érvényesek.

Javasolt edényátmérő

FONTOS: ha a főzőedény átmérője nem megfelelő, a főzőzóna nem kapcsol be.

Az egyes zónákban használandó edény minimális átmérőjének megtekintéséhez lásd a kézikönyv illusztrált részét.

Energiatakarékosság

A jobb eredmények érdekében javasolt:

• a főzőzóna átmérőjével azonos átmérőjű serpenyőket és lábasokat használni.
• csak lapos aljú serpenyőket és lábasokat használni.
• Amikor csak lehetséges, hagyja a lábason a fedőt a főzés teljes ideje alatt
• a zöldségeket, burgonyát stb., kevés vízben főzze, ezzel csökkentheti a főzési időt.
• használjon nyomás alatt működő edényt (kuktát). Ez tovább csökkenti a főzéshez szükséges energiafogyasztást és a főzési időt
• a főzőlapon kijelölt főzőzóna közepére helyezze a lábast.

A főzőlap használata

Az indukciós főzőlap rendszer a fizikai mágneses indukció jelenségére alapszik. A rendszer alapvető jellegzetessége az energia közvetlen átvitele a generátorról az edényre.

Elönyök:

Az elektromos főzőlapokkal összehasonlítva, az Ön indukciós főzőlapja:

• Biztonságosabb: az üvegfelület hömérséklete alacsonyabb.
• Gyorsabb: hamarabb megmelegíthető az étel.
• Pontosabb: a főzőlap azonnal reagál a vezérlőparancsra.
• Hatékonyabb: az elnyelt energia 90%-át hővé alakítja. Továbbá, amint leveszi a serpenyőt a főzőlapról, a hőátadás azonnal megszakad, ezzel nincs felesleges hőleadás.

Az elszívó alkalmazása

Az elszívórendszert beszívó vagy külső ürítő illetve szűrős belső keringtető verzióban is lehet használni.

Keresse fel a www.elica.com és a www.shop.elica.com webhelyeket a rendelkezésre álló készletek teljes skálájának ellenőrzéséhez, hogy elvégezhesse a különféle telepítéseket, szűrő és szívó változatok esetén is.

Beszívó

A gözöket egy sor cső vezeti el kívülre (külön kell megvásárolni), amelyeket a csomagban található karimára rögzítettek.

A kieresztő cső átmérője legyen a csatlakozógyűrű átmérőjével azonos:

• négyszögletes kimenet esetén: 222 x 89 mm
• kerek kimenet esetén ∅ 150 mm (*)

További információkhoz lásd a beszívó verzió kiegészítőire vonatkozó oldalt a kézikönyv ábrákat tartalmazó részén.

Csatlakoztassa a tömlös terméket a falra megfelelő átmérőjű levegőkimenettel (csatlakozó karima).

Kisebb átmérőjű tömlók és fali kieresztő lyukak csökkentik az elszívóteljesítményt és drasztikusan növelik a zajszintet.

Erre vonatkozó minden felelősség kizárt.

A lehető legrövidebb csövet használja.
A lehető legkevesebb mennyiségű kanyart használja (a kanyarok maximális szöge: 90°).
! Kerülje a csatornaszakaszban a drasztikus cseréket.

Szüröverzió

A beszívott levegőt megfelel zsírszűrökkel és szagszűrökkel szűri, mielőtt ismét a szobába engedi. További információkért lásd a szűrő verzió telepítési kézikönyvének tartozékok oldalát.

Tájékoztatás: A szekrény belsejében történő kiúrítés esetén a levegő áthaladásához biztosítson egy körülbelül minimum 120cm²-nyi szakaszt a lábazati panelen keresztül.

3. Működése

Vezérlőpanel

Érintögombok (TOUCH) / Kijelző

1. Főzőlap/elszívó rendszer BE/KI
2. Főzőzóna kiválasztása / Főzőzóna kijelzője
3. A főzési teljesítményszint és a szívási sebesség (teljesítmény) növekedése/csökkenése A főzési teljesítményszint és a szívási sebesség (teljesítmény) megjelenítése
4. "STAND ALONE" időzítő bekapcsolása Display (Kijelző): "STAND ALONE" időzítő / Főzőzónák időzítő.
5. STAND ALONE" időzítő / Főzőzónák időzítő idejének növelése/csökkentése
6. Főzőzóna Timer (Időzítő) Aktiválása Főzőzóna Timer (Időzítő) Jelző aktív

7. Automatic Heat Up (Automata Melegítő) aktiválása.

8. Hómérséklet Manager Aktiválása (Warming Function - Melegítő Funkció)

9. Szünet

10. Key Lock (Biztonsági zárolás)

11. Elszívó aktív jelző Szürő telítettség jelző aktiválása

12. Elszívó Kiválasztása/Aktiválása Elszívó Display (Kijelző) Szén/kerámia szűrő telítettség Display (Kijelző) – Zsírszűrő

13. Szürök Telítettsége Reset (Visszaállítása)

14. Elszívó automata funkció aktiválása

A FÖZÖLAP HASZNÁLATA

Tudnivalók a kezdés előtt:

A főzőlap összes funkcióját a legszigorúbb biztonsági szabványoknak megfelelően tervezték.

Emiatt:

• Bizonyos funkciók nem kapcsolnak automatikusan be-, vagy ki abban az esetben, ha a főzőzónán nincs edény, illetve ha az rosszul van feltéve.
• Egyes esetekben az aktív funkciók automatikusan kikapcsolnak, amennyiben pár másodpercen belül nem történik meg a szükséges további beállítás megadása (pl.: "Kapcsolja be a főzőlapot" a "Főzőzóna kiválasztása" és a "Működési hőmérséklet" vagy a "Lock (Biztonsági zárolás) funkció" vagy a "Timer" (Időzítő) funkciók nélkül).

Figyelem! Ha (például) hosszabb időn keresztül használja, akkor előfordulhat, hogy a főzőzóna kikapcsolása nem azonnali a hűtési fázis miatt; a főzőzónában a kijelzőn megjelenik a "H" szimbólum, mely jelzi, hogy ebben a fázisban van.

Várja meg, míg a display (kijelző) elalszik, mielőtt a főzőzónához közeledne.

Főzőzóna display (kijelző)

a főzőzónáknak megfelelő kijelzőn az alábbiak jelennek meg:

Főzőzóna bekapcsolva	0
Teljesítményszint	1...9 P
Residual Heat Indicator (Fennmaradó Hő Kijelző)	H
Pot Detector (Edény felismerő)	U
Aktív Bridge funkció	N
Temperature Manager (Hőmérséklet-kezelő) funkció aktív	O
Szünet funkció	II
Automatic Heat UP (Automata Melegítő) funkció	R

A főzőlap jellemzói

● Safe Activation (Biztonságos Aktiválás)

A termék csak akkor kapcsol be, ha a főzőzónában edény van: a felmelegítési folyamat nem indul el és nem szakad meg az edények hiányában vagy eltávolítása esetén.

● Pot Detector (Edény felismerő)

A termék automatikusan érzékeli az edényeket a főzőzónában.

● Safety Shut Down (Biztonsági kikapcsolás)

Biztonsági okokból minden egyes főzőzónának van maximális működési ideje, amely a beállított teljesítményszinttöl függ.

● Residual Heat Indicator (Fennmaradó Hő Kijelző)

Egy vagy több főzőzóna kikapcsolásakor a fennmaradó hő jelenlétét megfelelő látható jelzés jelzi a hozzátartozó zóna kijelzőn, a „H” szimbólummal.

Működés

Megjegyzés: Bármilyen funkció aktiválásához először aktiválja a kívánt zónát

Bekapcsolás

Röviden nyomja (érintse) meg a főzőlap/elszívó ON/OFF (BE/KI) (1) gombját: a szimbólum felgyullad; ha továbbra is nyomja a gombot, az összes rendelkezésre álló funkció néhány pillanatra láthatóvá válik, majd csak a legfontosabbak maradnak aktívak; a többit lehet használni, és később aktiválódnak, a berendezés használata közben.

FONTOS:

az összes rendelkezésre álló gomb kis intenzitású fénnyel fog világítani, és csak akkor válnak intenzívebbé, amikor aktiválódnak.

Ismét nyomja meg ① a bekapcsoláshoz Megjegyzés: Ez a funkció elsőbbséget élvez a többi funkcióval szemben.

● Főzőzóna kiválasztása

Érintse (nyomja) meg a kívánt főzőzónához tartozó Választás/Kijelző (2) területet.

● Power Level (Teljesítményszint)

A főzőlapon 9 teljesítményszint van Érintse meg és ujjait futtassa végig a Kiválasztósáv (3) mentén: jobbra a teljesítményszint növeléséhez; balra a teljesítményszint csökkentéséhez. A beállított teljesítményszint megjelenik a Választás/Kijelző (2) területen

● Power Booster (Teljesítményfokozó)

A terméken van egy kiegészítő teljesítményszint (a 9 szinten túl), amely 5 percen keresztül aktív marad, majd a teljesítmény visszatér az előző szintre.

Érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén (a 9 szinten túl) és aktiválja a Power Booster-t (Teljesítményfokozót)

A Power Booster (Teljesítményfokozó) szint a Választó/Kijelző (2) területen van feltüntetve a "P" szimbólummal

● Key Lock (Biztonsági zárolás)

A Key Lock lehetővé teszi a főzőlap beállításainak blokkolását, a véletlenszerű beavatkozások megakadályozása érdekében, aktívan hagyva a már beállított funkciókat.

Bekapcsolás:

- nyomja meg a

(10) gombot

Ismételje meg a műveletet a kikapcsoláshoz.

Megjegyzés: ha bármelyik másik funkciót megnyomják,

miközben a Key Lock aktív, a szimbólum villogni kezd jelezve, hogy a funkciót használják és a kikapcsolásra akkor kerülhet sor, ha a lapon kívánnak beavatkozni.

● Automatic Heat UP (Automata Melegítő)

Az Automatic Heat UP (Automata Melegítő) funkció lehetővé teszi a beállított teljesítmény gyorsabb aktiválását; ennek a funkcionak az az előnye, hogy a főzés gyorsabb lesz, az ételek odaégetésének kockázata nélkül, mivel a hőmérséklet nem lépi túl a beállított szint értékét.

Ez a funkció az 1-8 teljesítmény szinteken áll rendelkezésre.

Bekapcsolás:

• a bekapcsolt főzőzónából nyomja meg (7) gombot
• a Kijelzön (2) villogva megjelenik egy "H", mely a főzőzónában a beállított teljesítménnyel váltakozik

A főzőzóna teljesítményszintjét növelve: az Automatic Heat Up (Automata Melegítő) funkció aktív marad, az új hőmérséklet beállítással;

A főzőzóna teljesítményszintjét csökkentve: az Automatic Heat (Automata Melegítő) funkció kikapcsol.

Megjegyzés: egy másik főzőzóna egyidejű kiválasztásával

a szimbólum (7) ismét kis intenzitású fénnyel fog világítani, így ehhez a zónához is aktiválni lehet a funkciót; a funkció továbbra is aktív marad abban a zónában, ahol már beállításra került, amint az a Kijelzőn (2) látható

● Hőmérséklet Manager (Warming Function - Melegítő Funkció)

A Temperature Manager (Hömérséklet Manager) egy olyan ellenőrző funkció, amely lehetővé teszi a hő állandó hömérsékleten történő megtartását, optimalizált

teljesítményszinten; ideális már kész ételek melegen tartására. A Temperature Manager (Hőmérséklet Manager)

funkció a gomb első megnyomásakor aktiválódik Annak a zónának a kijelzőjén (2), amelyiken a Temperature

Manager (Hömérséklet Manager) működik, megjelenik a szimbólum

Megjegyzés: egy másik főzőzóna egyidejű kiválasztásával a

szimbólum (8) ismét kis intenzitású fénnyel fog világítani, így ehhez a zónához is aktiválni lehet a funkciót; a funkció továbbra is aktív marad abban a zónában, ahol már beállításra került, amint az a Kijelzőn (2) látható

- Ismét nyomja meg (8) az inaktiváláshoz és a kikapcsoláshoz, amíg a Kijelzőn (2) kijelzett szint vissza nem áll "☐".

Megjegyzés: ha több zóna működik Temperature Manager (Hőmérséklet Manager) funkcióban (Warming Function - Melegítő Funkció), először ki kell választani a kívánt zónát a Választó (2) zóna révén;

a funkciót a Választósávval (3) is lehet inaktiválni, a Power Level-t (Teljesítményszintet) "☐" állítva.

Szünet

A Szünet funkció lehetővé teszi bármelyik, a főzőlapon aktív funkció felfüggesztését, nullára állítva a főzőteljesítményt.

Bekapcsolás:

• nyomja meg " ||" (9)
• a kijelzón megjelenik a villogó " ||" (2)

A funkció kiiktatásához:

• nyomja meg || (9) a Választósáv (3) felgyullad
- nyomja/érintse meg a Választósávot (3) a funkció inaktiválásához

Megjegyzés: az inaktiválás következtében helyreállnak a főzőlap szünet előtti körülményei, és a főzőlap a korábban beállított beállításokkal üzemel tovább.

Megjegyzés:ha 10 perc után a Szünet funkciót nem állítja le, a főzőlap automatikusan kikapcsol.

Megj.: a Szünet Funkció nincs hatással az elszívásra

- Timer "STAND ALONE" ("STAND ALONE" időzítő)

A Timer funkció egy a főzőlaptól (és az elszívó zónától) független visszaszámlálás.

A Timer (Időzítő) a Zóna/Display (Kijelző) (4) megnyomásával aktiválódik

Használja a szimbólumokat — + (5) a Timer (Időzítő) idejének beállításához, mely a Zónában/Kijelzőn (4) jelenik meg

Megj.: várjon 10 másodpercet más parancsgomb megnyomása nélkül, amíg a visszaszámlálás beindul.

A Timer (Időzítő) formátuma 0.00

-0. az órákhoz
- 00 a percekhez

Megj.: az időzítót max. 1 óra 59 percig lehet beprogramozni

A Zónában/Kijelzön (4) megjelenik a fennmaradó idő; a visszaszámlálás végén hangjelzés hallatszik

Megj.: a visszaszámlálás megjelenítésében, amikor már csak 10 percnél kevesebb van vissza, az alábbi formátum jeleni meg

-0. perc
- 00 másodperc
folyamatosan világító ponttal

A Timer kikapcsolásához:

• válassza ki a Zónát/Kijelzőt (4)
- állítsa be a Timer (Időzítő) idejét 000 a -5 segítségével

● Főzőzónák Timer (Időzítő)

A Főzőzónák Timer (Időzítő) funkciója egy olyan visszaszámlálás, amelyet egyidejűleg minden főzőzónán be lehet állítani

A beállított időszak végén a főzőzónák automatikusan kikapcsolnak és a felhasználót e célt szolgáló hangjelzés figyelmezteti.

Főzőzónák Timer (Időzítő) funkciójának aktiválása

• Érintse (nyomja) meg a Választó/Kijelző (2) területet (power level ≠ 0)
• Nyomja meg a főzőzónához tartozó (6) gombot
• Használja a szimbólumokat — + (5) a Timer (Időzítő) idejének beállításához, mely a Zónában/Kijelzőn (4) jelenik meg;

a szimbólum (6) a beállítás közben villog

Megj.: várjon 10 másodpercig más parancsgomb megnyomása nélkül, amíg a Főzőzónák Timer (Időzítő) újraindul.

Megj.: ismét nyomja meg hosszasan (6), a Főzőzóna Timer (Időzítő) törlődik

Igény esetén a műveletet több főzőzónához meg lehet ismételni.

Megjegyzés: minden egyes főzőzónához eltérő Timer-t (Időzítót) lehet beállítani; a display-n (kijelzőn) (4) megjelenik az akkor kiválasztott főzőzóna visszaszámlálása; ha semmilyen zónát nem választ ki, nyomja meg a Kijelzőt (4) megjelenik a "STAND-ALONE" Timer (Időzítő) visszaszámlálása.

A visszaszámlálás módja megegyezik a "STANDALONE" Timer (Időzítő) módjával (lásd az előző szakaszt Timer "STAND ALONE" (Időzítő))

Amikor a timer (időzítő) befejezte a visszaszámlálást, hangjelzés hallatszik és a főzőzóna kikapcsol.

A Timer kikapcsolásához:

• válassza ki a főzőzónát (2)
• állítsa be a Timer (Időzítő) idejét 000 a (5) segítségével

● Power Limitation

A Power Limitation funkció lehetővé teszi a termék használatának beállítását a maximális áramfelvétel korlátozásával, és az összes aktív főzőzóna áramfelvételének beállításával úgy, hogy a főzőlap teljes áramfelvétele ne menjen a beállított áramfelvételi érték fölé.

Megjegyzés: e beállítást kikapcsolt lappal kell elvégezni, az

ON/OFF (1) gomb megnyomása nélkül, a főzőlap az elektromos áramhoz való csatlakozásakor, vagy maga az áram visszakapcsolásakor, a következő 2 percen belül.

Power Limitation beállításához:

- nyomja meg a (A) gombot (amely villogni fog, a termék betáplálása első 2 percében)

- nyomva tartva a (A) gombot, nyomja meg egyesével a főzőzóna Választó/Kijelzője (2) összes területét az óra járásával megegyező irányban, a frontális jobb oldali zónától indulva (FR)

- minden megnyomáskor egy rövid hangjelzés hallatszik

- miután az összes kijelzőt (2) megnyomta, elengedheti a

(A) gombot

ezután:

- a bal hátsó (RL) zóna kijelzője (2) felváltva fogja mutatni a „C” és „0” jeleket, amely azt jelzi, hogy el lehet végezni a beállítást:

válassza ki a (2-RL) kijelzőt ezután görgesse le a Választósávot (3), amíg a Kijelzőn nem lesz látható a „C” és „8” jel, A Kijelzőn (2-FL) megjelenik az aktuális beállítás**

** alapértelmezésben a beállítás 7,4 kW

A Power Limitation beállításának változtatásához

- nyomja meg a bal frontális (FL) zóna kijelzőjét (2)

- gördítse majd le a Választósávot (3) az új beállításhoz

- a kiválasztás mentéséhez nyomja meg az ON/OFF (BE/KI) (1) gombot 2 másodpercig; egy hosszabb hangjelzés megerősíti az elvégzett beállítást

- Bridge Zones

A főzőzóna a Bridge funkciónak köszönhetően képes kombinált módban dolgozni, egyetlen zónát képezve azonos teljesítményszinten. Ezzel a funkcióval egyenletes főzést érhet el nagy méretű tálak és edények használatakor. A frontális főzőzóna „Master” zónával és a hátsó „Másodlagos” zónával együtt használható (annak ellenőrzésére, hogy melyik zóna működik ezzel a funkcióval, tekintse meg a kézikönyv ábrákat tartalmazó részét).

A Bridge funkció aktiválásához:

- egyidejűleg válassza ki a két használni kívánt főzőzónát

- a „Másodlagos” főzőzóna kijelzőjén (2) feltűnik a „„”jel - a Választósávon (3) keresztül lehetővé válik beállítani a Működési szintet (Teljesítmény), amely látható lesz a „Master” főzőzóna Kijelzőjén (2)

- a Bridge Funkció kiiktatásához elegendő megismételni ugyanezt az aktiválási eljárást

Megjegyzés: a Bridge funkció alatt aktivált Főzőzónák Timer (Időzítő) mindkét főzőzóna automatikus lekapcsolását eredményezi, mivel ebben az esetben egyetlen kombinált résznek számítanak.

AZ ELSZÍVÓ HASZNÁLATA

Bekapcsolás

Röviden nyomja (érintse) meg a főzőlap/elszívó ON/OFF (BE/KI) (1) gombját: a szimbólum felgyullad; ha továbbra is nyomja a gombot, az összes rendelkezésre álló funkció néhány pillanatra láthatóvá válik, majd csak a legfontosabbak maradnak aktívak; a többit lehet használni, és később aktiválódnak, a berendezés használata közben.

FONTOS:

az összes rendelkezésre álló gomb kis intenzitású fényel fog világítani, és csak akkor válnak intenzívebbé, amikor aktiválódnak.

Ismét nyomja meg a bekapcsoláshoz

Megjegyzés: Ez a funkció elsőbbséget élvez a többi funkcióval szemben.

- Az elszívó rendszer bekapcsolása: Nyissa ki a Flap-et, érintse meg a Kiválasztási zónát (12) az elszívó rendszer aktiválásához.

Megjegyzés: A szívóterület mechanikusan forgó FLAP-el van felszerelve. A páraelszívó bekapcsolása előtt ki kell nyitni a FLAP-et az elszívó rendszer aktiválásához. A páraelszívó érzékelővel van felszerelve, amely bekapcsolt elszívás esetén, ha a FLAP teljesen le van zárva, automatikusan leállítja a motort. Az elszívás csak akkor indul újra, amikor a FLAP ismét kinyílik.

- Elszívási sebesség (teljesítmény):

Az elszívó 3 sebességi (teljesítmény) fokozattal rendelkezik Érintse meg és ujjait futtassa végig a Kiválasztósáv (3) mentén:

jobbra a teljesítményszint növeléséhez; balra a teljesítményszint csökkentéséhez.

A beállított teljesítményszint megjelenik a Választás/Kijelző (12) területen

●Power Booster

A termék 2 kiegészítő teljesítményszinttel rendelkezik (a 3. szinten túl)

– Power Booster (Teljesítményfokozó) 1: 15 percre van beállítva
Power Booster (Teljesítményfokozó) 2: 5 percre van beállítva,

ezt követően visszaáll a korábban beállított szintre.

Érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén (a 3. szinten túl) és aktiválja a Power Booster (Teljesítményfokozó) 1-t

A Power Booster (Teljesítményfokozó) 1 szint megjelenik a Választás/Display (Kijelző) (12) területen a villogó "4"-es számmal

Érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén (a 3. szinten túl) és aktiválja a Power Booster (Teljesítményfokozó) 2-t

A Power Booster (Teljesítményfokozó) 2 szint megjelenik a Választás/Display (Kijelző) (12) a villogó* P" szimbólummal

● Automatikus üzemmód

A szagelszívó megfelelő sebességen kapcsol be, a maximális főzési teljesítményhez az elszívási teljesítményt beállítva, a főzőzónák használatával.

Amikor a főzőzónákat kikapcsolják, az elszívó elszívási sebessége alkalmazkodik, fokozatosan csökken úgy, hogy eltávolítsa a maradék gözt és szagokat.

A funkció aktiválásához:

Nyomja meg (A) (14)

Ismételje meg a műveletet a kikapcsoláshoz.

Megjegyzés: ha az automatikus üzemmód során a Választósávval (3) 1 - 3 sebesség kiválasztására kerül sor, az automatikus üzemmód félbeszakad; ha ellenkezőleg, a Power Booster (Teljesítményfokozó) kiválasztására kerül sor, az automatikus üzemmód az időzítés végéig megmarad, időközben a " (A) " szimbólum továbbra is villog.

Megjegyzés: a főzőlap Automatikus üzemmód aktiválásakor bekövetkező kikapcsolásakor az elszívó automatikusan, fokozatosan kikapcsol.

- Szürök telítettség jelzője

A szagelszívó jelzi, amikor a szüröket karban kell tartani:

Szén/kerámia szagszűrők

"FILTER"(13) felgyullad

Zsírszűrő

"FILTER"(13) villog

Megj.: ez a funkció alapértelmezés szerint inaktiválva van (aktiválása a "Szűrők telítettség jelzőjének aktiválása" c. szakaszban olvasható)

- Szürők telítettségének visszaállítása

Miután elvégezte a szűrők karbantartását (zsír és/vagy szén/kerámia), hosszasan nyomja meg a "FILTER" (13); "FILTER"(13) kikapcsol, újraindítva a jelző számlálását.

●Szürök telítettség jelzőjének aktiválása

Ez a jelző általában ki van kapcsolva.

A bekapcsoláshoz a következőképp járjon el:

- kapcsolja be az elszívó felületet a Ⓖ segítségével; - kikapcsolt elszívó motorral és főzőzónával nyomja meg a Választó zónát (12)

- hosszasan nyomja a HOOD" (11) amíg a Kijelzón (12) meg nem jelennek a váltakozva villogó "F" – "G" betük

F = szén/kerámia szagszürök

G = zsírszűrők

Szén/kerámia szagszűrők

• nyomja meg a Kijelzőt (12) akkor, amikor megjelenik az "F" betű
• nyomja meg " FILTER" (13) - villogó fény
• ismét hosszan nyomja meg "HOOD" (11), hogy jóváhagyja a szén/kerámia szagszűrő jelző aktiválását

Zsírszűrő

• nyomja meg a Kijelzöt (12) akkor, amikor megjelenik a "G" betü
• nyomja meg " FILTER" (13) - fix fény
• ismét hosszan nyomja meg "HOOD" (11), hogy jóváhagyja a zsírszűrő jelző aktiválását

Teljesítménytáblázat

Teljesítmény szint		Főzés típusa	Szinthasználat(jelzés a főzési tapasztalat és szokások alapján)
Maximális teljesítmény	Boost	Gyors meleggyorsforralására, vagy főzőfolyadék gyors megmelegítésére
	8-9 Sütés	forralás	Ideális piritáshoz, főzés megkezdéséhez, fagyasztott termékek sütésére, gyorsforralásra
Nagy teljesítmény	7-8	Pirítás - sütés- forralás - grillezés	Ideális sütéshez, hosszú ideig tartó forraláshoz, főzéshez és grillezéshez (rövid ideig, 5-10 percig)
	6-7	Pirítás - főzés - párolás - sütés - grillezés	Ideális sütéshez, hosszú ideig tartó forraláshoz, főzéshez és grillezéshez (közepesen hosszú ideig, 10-20 percig), eszközök előmelegítésére
Közepes teljesítmény	4-5	Főzés - párolás - sütés - grillezés	Ideális sütéshez, hosszú ideig tartó forraláshoz, főzéshez (hosszú időn át). Tészta keveréshez
	3-4	Főzés - lassú tűzön főzés - habarás - keverés	Ideális hosszú ideig tartó főzéshez (rizs, szószok, sültek, halételek), ahol az ételt lében főzik (pl. víz, bor, leves, tej), tésztakeveréshez
	2-3	Főzés - lassú tűzön főzés - habarás - keverés	Ideális hosszú ideig tartó főzéshez (rizs, szószok, sültek, halételek egy liternél kisebb mennyiségben), ahol az ételt lében főzik (pl. víz, bor, leves, tej), tésztakeveréshez
Alacsony teljesítmény	1-2	Olvasztás - felengedés - melegen tartás - keverés	Ideális vajpuhításra, csokoládé olvasztásra, kis méretű élelmiszerek kiolvasztására
	1	Olvasztás - felengedés - melegen tartás - keverés	Ideális frissen főzött, kis mennyiségű ételek melegen tartására, tányérmelegítésre és rizottó keverésére
KI Nullteljesítmény		Rakodófelület	Főzőlap stand-by vagy kikapcsolt állapotban (főzés végén a maradékhő esetén lehetséges, H-L-O betűkkel jelölve)

4. Karbantartás

Figyelem! Bármilyen tisztítási vagy karbantartási művelet előtt győződjön meg róla, hogy a főzőzónák ki legyenek kapcsolva és a hőfok jelzőfény elaludt.

A főzőlap karbantartása

Tisztítás

A főzőlapot minden használat után tisztítani kell.

Fontos: Ne használjon súrolószivacsot vagy acélgyapot súrolót, mert ezek tönkretehetik az üveget. Ne használjon olyan irritáló vegyszereket, mint a sütötisztító spray vagy folttisztítók. Minden használat után hagyja lehúlni a főzőlapot, és tisztítsa meg a rászáradt rétegek és a foltok eltávolítása érdekében. A főzőlap tisztításához puha rongyot, konyhai kéztörlót vagy hasonló termékeket használjon (tartsa be a gyártó utasításait).

NE HASZNÁLJON GÓZTISZTÍTÓT!

Fontos: Ha az edényekből véletlenül bőséges folyadék ömlik ki, a termék alsó részén található leeresztő szelepen keresztül be tud avatkozni, hogy eltávolítson minden maradékot, így biztosítva a maximális higiéníát. ábra 16

Az elszívó karbantartása

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyadékkal megnedvesített ruhát használjon. NE HASZNÁLJON

SZERSZÁMOKAT VAGY ESZKÖZÖKET A TISZTÍTÁSHOZ!

Kerülje a súrolóanyagokat tartalmazó termékeket. NE HASZNÁLJON ALKOHOLT!

A fém rács tisztítása:

A rácsot kézzel, meleg vízzel és semleges szappannal kell lemosni, majd alaposan szárazra kell törölni az oxidálódás elkerülése érdekében.

Zsírtalanító szűrő

A főzésböl megmaradt zsírrészecskéket őrzi meg.

Havonta egyszer tisztítsa meg (vagy amikor a telítettséget jelző rendszer jelzi), nem agresszív tisztítószerekkel, kézzel, vagy mosogatógépben alacsony hömérsékleten, rövid ciklusú programon.

Mosogatógépben mosáshoz a fém zsírtalanító szűrő színét vesztheti, de a szűrő tulajdonságai egyáltalán nem változnak.

ábra 15.1.2 - 15.2.3

Aktívszénszűrő - Kerámia

(csak szürő verzióban)

Megtartja a főzésböl eredő kellemetlen szagokat.

A termék szagszűrőkkel van felszerelve. A szagszűrők telítettsége a főzés módjától és a zsírszűrő tisztításának gyakoriságától függően, hosszabb használat után következik be. A szagszűrők höregenerálhatók 2/3 havonta, előmelegített sütőben 200 °C-on 45 percig. A megfelelő regeneráció biztosítja az állandó szűrési hatékonyságot 5 évig.

Figyelem! Ne helyezze a szűrőket a sütő aljára, hanem tegye egy tepsibe, és helyezze köztes magasságba.

ábra 15.2.1

Hibakeresés

HIBAKÓD	LEÍRÁS	LEHETSÉGES	OK
E2	A főzőzóna a túl magas hőfok miatt kikapcsol	Az elektromos részek belső hőmérséklete túl magas	További használat előtt várja meg, míg a főzőlap teljesen kihül
E3	Nem megfelelő főzőedény	Az edény elvesztette mágnesességét	Vegye le a főzőedényt
E5	Kommunikációs hiba a felhasználói interfész és az indukciós modul között	Nem érkezik elektromos energia a modulhoz; a tápkábel nincs helyesen csatlakoztatva vagy meghibásodott	Húzza ki a főzőlapot az elektromos hálózatból és ellenőrizze a csatlakozást
Az összes többi hibajelzéshez ( E ... U ... C ... )	Hívja a műszaki szervizszolgálatot és mondja be a hibakódot

Szervizszolgálat

A müszaki szervizhez fordulás előtt

1. Győződjön meg róla, hogy a „Hibakeresés“ fejezetben ismertetett pontok alapján nem tudja-e egymaga megoldani a hibát.
2. Kapcsolja ki majd kapcsolja ismét vissza a készüléket és ellenőrizze, hogy nem szűnt-e meg a hiba.

Ha a fenti ellenőrzés után a hibajelzés továbbra is fennmarad, vegye fel a kapcsolatot a legközelebbi műszaki szervizzel.

BG
