| Vrsta izdelka | Indukcijska kuhalna plošča z vgrajeno napo |
| Znamka | Elica |
| Model | NikolaTesla FIT XL PRF0186750 |
| Napajanje | 220-240 V / 50-60 Hz, največja moč 7,2 kW |
| Število kuhalnih con | 4 indukcijske cone |
| Stopnje moči | 9 stopenj + 2 ojačevalnika (5 min in 15 min) |
| Glavne funkcije | Booster, Bridge, Automatic Heat Up, Temperature Manager, Timer, Pause, Key Lock |
| Zaznavanje posode | Da, samodejni izklop brez posode |
| Prikaz | Zaslon na dotik s kuhalnimi conami, časovnikom in indikatorjem preostale toplote |
| Moč sesanja | 3 hitrosti + 2 ojačevalnika, samodejno sesanje |
| Vrsta sesanja | Sesalna različica (odvod) ali filtrirna (recirkulacija) |
| Filtri | Kovinski maščobni filter, primeren za pomivalni stroj; regenerabilni filter z aktivnim ogljem/keramiko (45 min pri 200 °C) |
| Indikator nasičenosti | Da, ponastavljiv |
| Vzdrževanje | Čiščenje stekla z mehko krpo in nevtralnim detergentom; brez pare ali abrazivov |
| Varnost | Samodejni izklop, zaklepanje tipkovnice, zaznavanje posode, nastavljiva omejitev moči |
| Največja moč na cono | Do 3,5 kW (ocena) |
| Mere (D x Š) | Približno 90 x 50 cm (ocena za FIT XL) |
| Vgradnja | Izrez glede na delovno ploščo, debelina 2-6 cm |
| Teža | Približno 25 kg (ocena) |
| Nadomestni deli | Filtri, napajalni kabel, komplet dodatkov (opcijsko) |
| Splošne informacije | Samo za domačo uporabo, upoštevajte lokalne inštalacijske predpise |
Pogosto zastavljena vprašanja - NikolaTesla FIT XL PRF0186750 ELICA
Vprašanja uporabnikov o NikolaTesla FIT XL PRF0186750 ELICA
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš štedilnik v formatu PDF brezplačno! Poiščite svoja navodila NikolaTesla FIT XL PRF0186750 - ELICA in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. NikolaTesla FIT XL PRF0186750 znamke ELICA.
NAVODILA ZA UPORABO NikolaTesla FIT XL PRF0186750 ELICA
Formát časovače je 0.00
-0. pro hodiny
- 00 pro minuty
Formát časovača je 0.00
-0. hodiny
- 00 minúty
Upotreba ploče za kuvanje
Sistem indukcijskog kuvanja zasniva se na fizičkom fenomenu magnetne indukcije. Ključno obeležje ovog sistema je direktan prenos energije iz generatora na posudu.
Prednosti:
U uporedbi s električnim pločama za kuvanje, vaša indukcijska ploča je:
- Sigurnija: niža temperatura na staklenoj površini.
- Brža: kraće vreme zagrejavanja hrane.
- Preciznija: ploča odmah reaguje na vaše naredbe.
- Efikasnija: 90% apsorbirane energije pretvara se u toplinu.
Osim toga, kada posudu za kuvanje sklonite sa ploče, prenos topline se odmah prekida i tako se izbegava nepotreban gubitak topline.
Upotreba kape
Sustav za usisavanje se može koristiti u načinu rada za izvlačenje i evakuaciju vazduha ili za filtriranje za unutrašnju recirkulaciju.
Posetite web strane www.elica.com i www.shop.elica.com kako biste proverili kompletan asortiman dostupnih kompleta, kako bi mogli izvesti različita instaliranja, kako u filtrirajućoj, tako i u usisnoj verziji.
Usisna verzija
Para se evakuiše napolje kroz niz cevi (moraju se kupiti odvojeno) pričvršćenih na isporučenu prirubnicu za spajanje. Prečnik izduvne cevi mora biti jednak prečniku prstena za povezivanje:
- u slučaju pravougaonog izlaza 222 x 89 mm
- u slučaju okruglog izlaza ∅ 150 mm (*)
Za više informacija pogledajte stranicu posvećenu priboru usisne verzije, u ilustrovanom delu ovog priručnika. Priključite proizvod na cevi i odvodne rupe na zidu s prečnikom koji odgovara prečniku izlaznog vazduha (prirubnici).
-
ON/OFF (UKLJ/ISKLJ) ploče za kuvanje/ sistema aspiratora
-

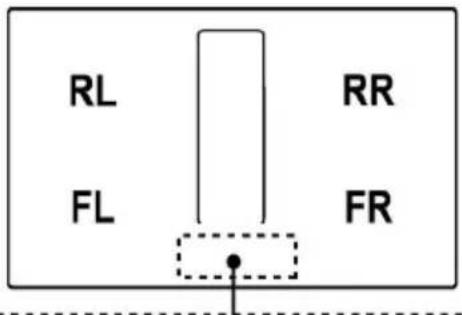

Izbor zone za kuvanje / Displej zone za kuvanje
-
Povećanje/smanjenje nivoa snage kuvanja i brzine (snage) usisavanja
Prikaz nivoa snage kuvanja i brzine (snage) usisavanja
- Aktiviranje Timer "STAND ALONE" (merača vremena)
Display (displej): Tajmer "STAND ALONE" (merača vremena) / Tajmer zone kuvanja.
-
Povećanje/Smanjenje vremena Tajmera "STAND ALONE" / Tajmera zone kuvanja
-
Aktiviranje tajmera zone kuvanja Pokazivač aktivnog tajmera zone kuvanja
-
Aktiviranje Automatic Heat Up (automatskog grejanja).
-
Uključivanje Temperature Manager (upravljanje temperaturom) (Warming Function - funkcija grejanja)
- Pauza
- Key Lock (zaključavanje tastera)
- Pokazivač aktivnog aspiratora Aktiviranje pokazivača zasićenosti filtera
- Izbor/aktiviranje aspiratora
Display (displej) aspiratora
Prikaz zasićenosti ugljenog/keramičkog filtera - filtera masti
- Resetovanje zasićenosti filtera
- Aktiviranje automatske funkcije aspiratora
UPOTREBA PLOČE ZA KUVANJE
Sve funkcije ove ploče za kuvanje osmišljene su u skladu sa najstrožim merama sigurnosti.
Zbog toga:
- Neke funkcije se ne aktiviraju, ili se automatski deaktiviraju, kada na ploči nisu prisutne posude ili kada su iste loše postavljene.
- U ostalim slučajevima, aktivirane postavke se automatski deaktiviraju nekoliko sekundi nakon što odabrano podešavanje zahteva dodatno postavljanje koje nije izvršeno (npr.: "Uključite ploču za kuvanje" bez "Odaberite zonu kuhanja" i "Radna temperatura", ili "Funkciju Lock (zaključavanje)" ili "Timer (tajmer").
⚠️ Pažnja! U slučaju (na primer) dugotrajne upotrebe, gašenje zone za kuvanje može trajati duže zbog faze hlađenja; na displeju zone za kuvanje pojaviće se simbol "H" koji označava tu fazu.
Displej zone za kuvanje
na displejima zona za kuvanje prikazuje se:
| Zona za kuvanje uključena | 0 |
| Nivo snage | 1...9 P |
| Residual Heat Indicator(Indikator preostale topline) | H |
| Pot Detector (Detektor posude) | U |
| Aktivirana funkcija "Bridge"(most) | N |
| Aktivirana funkcija"Temperature Manager"(upravljanje temperaturom) | O |
| Funkcija Pauza | II |
| Funkcija Automatic Heat UP(automatsko grejanje) | R |
Karakteristike ploče za kuvanje
● Safe Activation (Sigurno aktiviranje)
Uređaj automatski detektuje prisutnost posuda za kuvanje.
● Safety Shut Down (Sigurnosno isključivanje)
Ploča za kuvanje ima 9 nivoa snage
Dodirnite i klizite prstima po Traci za Izbor (3): prema desno za povećavanje nivoa snage; prema levo za smanjivanje nivoa snage.
Funkcija Timer (tajmer) je nezavisna od zone za kuvanje (i zone aspiracije).
Timer (tajmer) se aktivira pritiskom na područje/Display (displej) (4)
Koristite simbole — + (5) za podešavanje trajanja Timer (tajmera), koji se prikazuje na Zoni/Display (displeju) (4)
Može se koristiti u kombinaciji prednja zona za kuvanje
"Master" sa odgovarajućom zadnjom zonom za kuvanje
"Sekundarna"
Za aktiviranje funkcije Bridge:
- na Displeju (2) zone za kuvanje "Sekundarna" pojavljuje se simbol "N"
Za aktiviranje ove funkcije:
Pritisnite (A)
Ponovite za isključivanje.
Napomena : ako se za vreme automatskog rada odaberu na Traci za Izbor (3) brzine od 1 do 3, automatski rad se prekida;
ako umesto toga odaberete Power Boster (Povećavanje snage), automatski rad će se nastaviti na kraju vremenskog ograničenja, a u međuvremenu simbol "(A)" treperi.
Napomena : u slučaju isključivanja ploče sa aktiviranim automatskim radom, usisavanje će se vršiti automatski, postepeno.
● Pokazivač zasićenosti filtera
Održavanje ploče za kuvanje
Čišćenje
Upija neugodne mirise uzrokovane kuvanjem.
Proizvod je opremljen kompletom filtera za miris. Zasićenje filtera mirisa nastaje posle više ili manje duže upotrebe, ovisno o vrsti kuhinje i pravilnosti čišćenja filtera za mast. Filteri za miris mogu se termički regenerisati svakih 2/3 meseca u prethodno zagrejanoj rerni na 200 °C u vremenu od 45 minuta. Pravilna regeneracija osigurava konstantnu efikasnost filtriranja kroz 5 godina.
Pažnja! Nemojte naslanjati filtere na dno peći, već ih pohranite u posudu za pečenje i postavite na srednju visinu.
Sl. 15.2.1
Pretraživanje kvarova
| KOD GREŠKE OPIS | MOGUĆI UZROCI | OTKLANJANJE GREŠKE | |
| E2 | Kontrolna ploča se gasi zbog previsoke temperature | Unutrašnja temperatura električnih delova je previsoka | Sačekajte da se ploča ohladi pre ponovne upotrebe |
| E3 Neodgovarajuća posuda | Gubitak magnetskih osobina | Sklonite posudu | |
| E5 | Problemi komunikacije između korisničkog interfejsa i indukcijskog modula | Električna energija ne dolazi do modula;Kabal za napajanje nije ispravno povezan ili je neispravan | Odspojite ploču od mreže i proverite kabal |
| Za sve ostale poruke o greškama(E ... U ... C ... ) | Nazovite službu za tehničku podršku i prijavite kod kvara | ||
Servisna služba

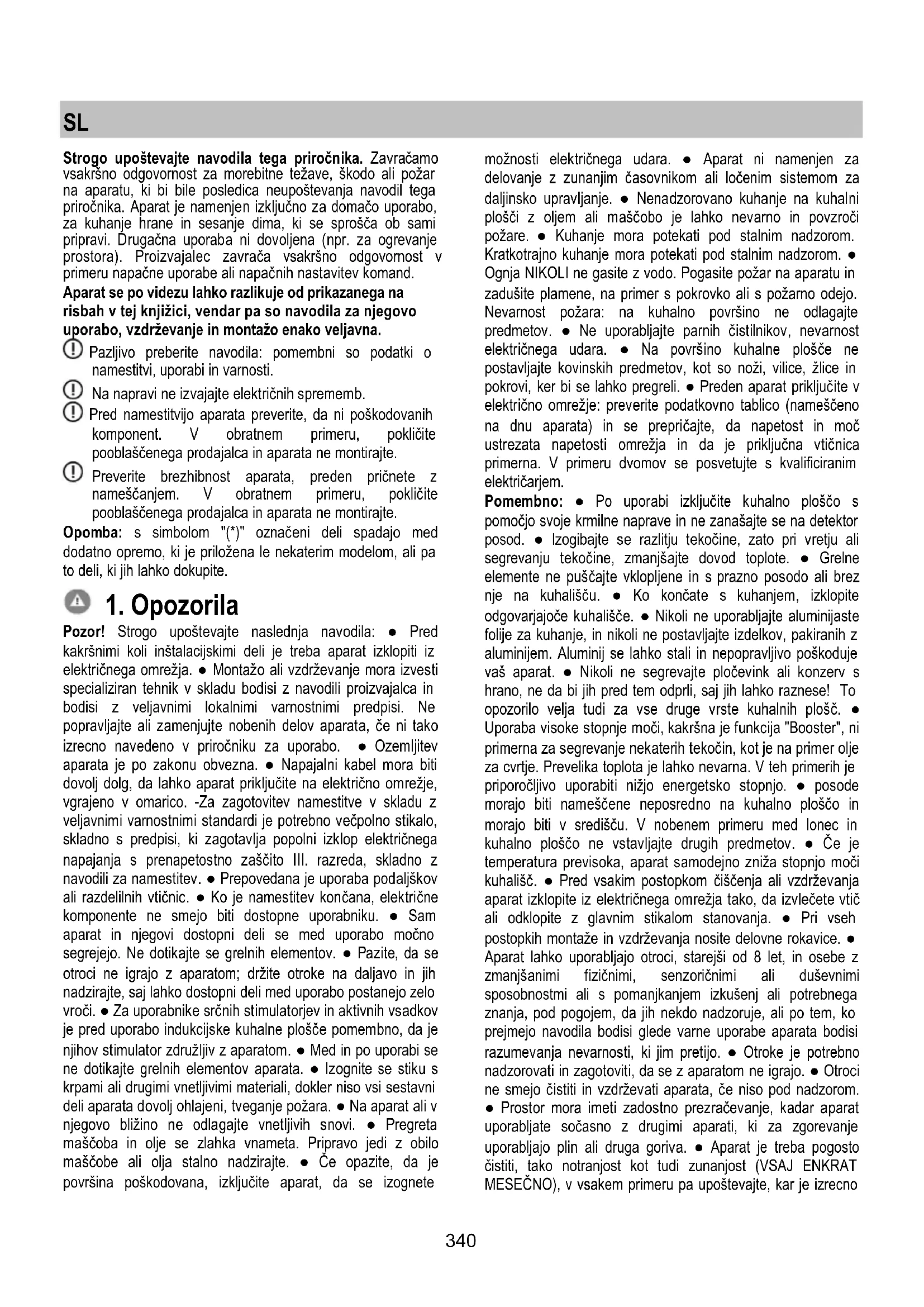

Strogo upoštevajte navodila tega priročnika. Zavračamo vsakršno odgovornost za morebitne težave, škodo ali požar na aparatu, ki bi bile posledica neupoštevanja navodil tega priročnika. Aparat je namenjen izključno za domačo uporabo, za kuhanje hrane in sesanje dima, ki se sprošča ob sami pripravi. Drugačna uporaba ni dovoljena (npr. za ogrevanje prostora). Proizvajalec zavrača vsakršno odgovornost v primeru napačne uporabe ali napačnih nastavitev komand.
Aparat se po videzu lahko razlikuje od prikazanega na risbah v tej knjižici, vendar pa so navodila za njegovo uporabo, vzdrževanje in montažo enako veljavna.
Pazljivo preberite navodila: pomembni so podatki o namestitvi, uporabi in varnosti.
Na napravi ne izvajajte električnih sprememb.
Pred namestitvijo aparata preverite, da ni poškodovanih komponent. V obratnem primeru, pokličite pooblaščenega prodajalca in aparata ne montirajte.
Preverite brezhibnost aparata, preden pričnete z nameščanjem. V obratnem primeru, pokličite pooblaščenega prodajalca in aparata ne montirajte.
Opomba: s simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.
1. Opozorila
Pozor! Strogo upoštevajte naslednja navodila: • Pred kakršnimi koli inštalacijskimi deli je treba aparat izklopiti iz električnega omrežja. • Montažo ali vzdrževanje mora izvesti specializiran tehnik v skladu bodisi z navodili proizvajalca in bodisi z veljavnimi lokalnimi varnostnimi predpisi. Ne popravljajte ali zamenjujte nobenih delov aparata, će ni tako izrecno navedeno v priročniku za uporabo. • Ozemljitev aparata je po zakonu obvezna. • Napajalni kabel mora biti dovolj dolg, da lahko aparat priključite na električno omrežje, vgrajeno v omarico. -Za zagotovitev namestitve v skladu z veljavnimi varnostnimi standardi je potrebno večpolno stikalo, skladno s predpisi, ki zagotavlja popolni izklop električnega napajanja s prenapetostno zaščito III. razreda, skladno z navodili za namestitev. • Prepovedana je uporaba podaljškov ali razdelilnih vtičnic. • Ko je namestitev končana, električne komponente ne smejo biti dostopne uporabniku. • Sam aparat in njegovi dostopni deli se med uporabo močno segrejejo. Ne dotikajte se grelnih elementov. • Pazite, da se otroci ne igrajo z aparatom; držite otroke na daljavo in jih nadzirajte, saj lahko dostopni deli med uporabo postanejo zelo vroči. • Za uporabnike srčnih stimulatorjev in aktivnih vsadkov je pred uporabo indukcijske kuhalne plošče pomembno, da je njihov stimulator združljiv z aparatom. • Med in po uporabi se ne dotikajte grelnih elementov aparata. • Izognite se stiku s krpami ali drugimi vnetljivimi materiali, dokler niso vsi sestavni deli aparata dovolj ohlajeni, tveganje požara. • Na aparat ali v njegovo bližino ne odlagajte vnetljivih snovi. • Pregreta maščoba in olje se zlahka vnameta. Pripravo jedi z obilo maščobe ali olja stalno nadzirajte. • Če opazite, da je površina poškodovana, izključite aparat, da se izognete možnosti električnega udara. • Aparat ni namenjen za delovanje z zunanjim časovnikom ali ločenim sistemom za daljinsko upravljanje. • Nenadzorovano kuhanje na kuhalni plošči z oljem ali maščobo je lahko nevarno in povzroči požare. • Kuhanje mora potekati pod stalnim nadzorom. Kratkotrajno kuhanje mora potekati pod stalnim nadzorom. • Ognja NIKOLI ne gasite z vodo. Pogasite požar na aparatu in zadušite plamene, na primer s pokrovko ali s požarno odejo. Nevarnost požara: na kuhalno površino ne odlagajte predmetov. • Ne uporabljajte parnih čistilnikov, nevarnost električnega udara. • Na površino kuhalne plošče ne postavljajte kovinskih predmetov, kot so noži, vilice, žlice in pokrovi, ker bi se lahko pregreli. • Preden aparat priključite v električno omrežje: preverite podatkovno tablico (nameščeno na dnu aparata) in se prepričajte, da napetost in moč ustrezata napetosti omrežja in da je priključna vtičnica primerna. V primeru dvomov se posvetujte s kvalificiranim električarjem.
Pomembno: • Po uporabi izključite kuhalno ploščo s pomočjo svoje krmilne naprave in ne zanašajte se na detektor posod. • Izogibajte se razlitju tekočine, zato pri vretju ali segrevanju tekočine, zmanjšajte dovod toplote. • Grelne elemente ne puščajte vklopljene in s prazno posodo ali brez nje na kuhališču. • Ko končate s kuhanjem, izklopite odgovarjajoče kuhališče. • Nikoli ne uporabljajte aluminijaste folije za kuhanje, in nikoli ne postavljajte izdelkov, pakiranih z aluminijem. Aluminij se lahko stali in nepopravljivo poškoduje vaš aparat. • Nikoli ne segrevajte pločevink ali konzerv s hrano, ne da bi jih pred tem odprli, saj jih lahko raznese! To opozorilo velja tudi za vse druge vrste kuhalnih plošč. • Uporaba visoke stopnje moči, kakršna je funkcija "Booster", ni primerna za segrevanje nekaterih tekočin, kot je na primer olje za cvrtje. Prevelika toplota je lahko nevarna. V teh primerih je priporočljivo uporabiti nižjo energetsko stopnjo. • posode morajo biti nameščene neposredno na kuhalno ploščo in morajo biti v središču. V nobenem primeru med lonec in kuhalno ploščo ne vstavljajte drugih predmetov. • Če je temperatura previsoka, aparat samodejno zniža stopnjo moči kuhališč. • Pred vsakim postopkom čiščenja ali vzdrževanja aparat izklopite iz električnega omrežja tako, da izvlečete vtič ali odklopite z glavnim stikalom stanovanja. • Pri vseh postopkih montaže in vzdrževanja nosite delovne rokavice. • Aparat lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj ali potrebnega znanja, pod pogojem, da jih nekdo nadzoruje, ali po tem, ko prejmejo navodila bodisi glede varne uporabe aparata bodisi razumevanja nevarnosti, ki jim pretijo. • Otroke je potrebno nadzorovati in zagotoviti, da se z aparatom ne igrajo. • Otroci ne smejo čistiti in vzdrževati aparata, će niso pod nadzorom. • Prostor mora imeti zadostno prezračevanje, kadar aparat uporabljate sočasno z drugimi aparati, ki za zgorevanje uporabljajo plin ali druga goriva. • Aparat je treba pogosto čistiti, tako notranjost kot tudi zunanjost (VSAJ ENKRAT MESEČNO), v vsakem primeru pa upoštevajte, kar je izrecno
navedeno v navodilih za vzdrževanje. • Neupoštevanje pravil za čiščenje aparata in zamenjavo ter čiščenje filtrov pomeni tveganje za požar. • Kuhanje s flambiranjem je strogo prepovedano. • Uporaba prostega plamena je škodljiva za filtre in lahko povzroči požar, zato se je v vsakem primeru temu treba izogniti. • Cvrtje je potrebno nadzirati, da se prepreči vnetje pregretega olja. • Pozor!: Med delovanjem kuhališča se dostopni deli aparata lahko segrejejo. • Pozor! Aparata ne priključujte na električno omrežje, dokler namestitev ni popolnoma končana. • Kar zadeva tehnične in varnostne ukrepe, ki jih je treba sprejeti za odvajanje hlapov, dosledno upoštevajte določbe predpisov pristojnih lokalnih organov. • Vsesanega zraka se ne sme odvajati v vod, ki se uporablja za odvajanje dimnih plinov naprav z zgorevanjem plina ali drugih goriv. • Aparata nikoli ne uporabljajte brez pravilno nameščene rešetke! • Za montažo izdelka uporabljajte samo priložene pritrdilne vijake ali, če niso priloženi, nabavite ustrezen tip vijakov. Uporabite vijake pravilne dolžine, kot je navedeno v vodniku za montažo. • Ko sočasno deluje ta aparat in druge naprave, ki se napajajo z energijo, ki ni električna, negativni tlak v prostoru ne sme preseči 4 Pa (4 × 10-5 bar). • Pomembno je, da ta priročnik shranite in ga lahko kadarkoli preberete. V primeru prodaje, prenosa drugemu lastniku ali selitve, zagotovite, da bo ta priročnik spremljal izdelek. • Digestory a d'alšie kuchynské odsávače dymu môžu nepriaznivo ovplyvnit' bezpečnú prevádzku zariadení spaľujúcich plyn alebo iné palivá (vrátane zariadení v iných miestnostiach) z dôvodu spätného toku spaľovacích plynov. Potenciálnym dôsledkom týchto plynov môže byť otrava oxidom uhol'natým. Po montáži digestora alebo iného kuchynského odsávača dymu by prevádzku zariadení na spaliny mala otestovať kompetentná osoba, aby sa zaistilo, že nedôjde k spätnému toku spaľovacích plynov.
! Električna povezava Sl. 7 - 7.1 - 7.2 - 7.3
- Aparat izključite iz električnega omrežja. - Za montažo mora poskrbeti strokovno usposobljeno osebje, ki pozna veljavne predpise s področja montaže in varnosti. - Proizvajalec zavrača vsako odgovornost do ljudi, živali ali drugih stvari v primeru neskladnosti z direktivami iz tega poglavja. - Napajalni kabel mora biti dovolj dolg, da lahko kuhalno ploščo odstranite z delovne mize. - Prepričajte se, da napetost, navedena na ploščici s serijsko številko, ki se nahaja na dnu aparata, ustreza napetosti hiše, v kateri bo nameščena. - Ne uporabljajte podaljševalnih kablov. - Povezava z ozemljitvijo mora biti s kablom 2 cm daljša od ostalih kablov. - Če aparat ni opremljen z napajalnim kablom, uporabite napajalni kabel z najmanj 2,5 mm2 za moč do 7200 W; medtem ko mora biti pri višjih močeh 4 mm2). - Kabel ne sme na nobenem mestu dosegati temperaturo, ki je za 50 °C višja od okoliške temperature. - Aparat je namenjen trajnemu priklopu na električno omrežje.
- Pozor! Pred vnovično vzpostavitvijo električnega napajanja aparata in preverjanjem pravilnega delovanja slednjega vselej preverite, ali je omrežni kabel pravilno montiran. - Pozor! Kabel za povezovanje mora zamenjati pooblaščena služba za tehnično pomoč ali oseba s podobno kvalifikacijo.
Opomba: izdelek je opremljen s funkcijo Power Limitator, ki omogoča nastavitev največje stopnje absorpcije moči v kW Nastavitev se mora opraviti ob priključitvi izdelka v električno omrežje ali ob ponovni povezavi v električno omrežje (v naslednjih 2 minutah). Določite velikost zaščite električnega sistema glede na izbrano raven omejitve moči. Za vrstni red nastavljanja funkcije Power Limitator glejte odsek Delovanje v tem priročniku.
Inštalacija
- Električne in mehanske inštalacije mora izvesti specializirano osebje.
Aparat je zasnovan za vgradnjo na delovno mizo debeline 2-6 cm, v primeru namestitve TOP; 2,5-6 cm v primeru namestitve FLUSH.
Najmanjša razdalja med kuhalno ploščo in steno mora biti najmanj 5 cm od sprednje strani, najmanj 4 cm od straneh in najmanj 50 cm od zgornjih visečih omaric.
Opomba = Predlagane razdalje so okvirne: pri načrtovanju prostorov je treba upoštevati navedbe proizvajalca kuhinje.
Montaža
Preden začnete z namestitvijo:
- Po razpakiranju izdelka preverite, da se med prevozom ni poškodoval in se v primeru težav obrnite na prodajalca ali službo za pomoč strankam, preden nadaljujete z namestitvijo.
- Preverite, ali velikost kupljenega izdelka ustreza izbranemu prostoru namestitve.
- Prepričajte se, da v embalaži (zaradi potreb prevoza) ni morebitnega materiala (na primer, ovojnic z vijaki, garancijskih izjav itd.); če je, ga odstranite in shranite.
- Prepričajte se tudi, da je v bližini mesta montaže prisotna električna vtičnica
Priprava omarice za vgradnjo:
-Izdelka ni mogoče namestiti na hladilnike, pomivalne stroje, štedilnike, pečice, pralne in sušilne stroje.
- Pred vgradnjo kuhalne plošče izdelajte vse izreze in skrbno odstranite oblance in ostanke žaganja.
- za optimizacijo filtrirne naprave je priporočljivo, da v podstavku izvedete zarezo, kamor boste vstavili tržno rešetko
POMEMBNO: uporabite enokomponentno tesnilno lepilo (S), ki ima odpornost na temperature do 250 °; pred namestitvijo je treba površine, ki jih je treba lepiti, skrbno očistiti in tako odstraniti kakršno koli snov, ki bi lahko ogrozila njihov oprijem (npr. sredstva za sproščanje, konzervansi, maščobe, olja, praški, ostanki starih lepil itd.); lepilo je treba enakomerno porazdeliti po celotnem obodu okvirja; po lepljenju pustite, da se lepilo suši približno 24 ur.
Pozor! Opustitev montaže vijakov in pritrdilnih naprav v skladu s temi navodili lahko predstavlja tveganje električnega udara.
Opomba: za pravilno montažo izdelka je priporočljivo cevi oviti z lepilnim trakom naslednjih lastnosti:
- elastična folija iz mehkega PVC-ja z lepilom na akrilni osnovi
- v skladu s standardom DIN EN 60454
- zaviralci gorenja
- dobra odpornost na staranje
- odpornost na temperaturne spremembe
- uporabno pri nizkih temperaturah
Aparat je zasnovan tako, da se uporablja v kombinaciji s okenskim KIT senzorjem(ki ga ne dobavlja proizvajalec).
Z namestitvijo okenskega KIT senzorja (samo v primeru uporabe v načinu VSESANJA) bo dovod zraka prenehal delovati vsakič, ko se okno v sobi, na katerega je nameščen KIT, zapre.
- Električno povezavo KIT-a na aparat mora izvesti usposobljeno in specializirano tehnično osebje.
- KIT mora biti posebej certificiran v skladu z varnostnimi standardi, ki se nanašajo na komponento in njeno uporabo z aparatom. Namestitev mora biti izvedena v skladu s predpisi za trenutne domače sisteme. POZOR:
- ožičenje KIT sistema, ki ga želite priključiti na aparat, mora biti del certificiranega vezja z zelo nizko varnostno napetostjo (SELV).
- Proizvajalec tega električnega aparata zavrača vsako odgovornost za morebitne težave, škodo, požara zaradi napak in/ali težav, ki so posledica nepravilnega delovanja in/ali napačne montaže KIT-a.
Ta aparat je označen skladno z evropsko Direktivo 2012/19/ES - UK SI 2013 No3113, o odpadni električni in elektronski opremi (OEEO). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih
negativnih posledic za okolje in zdravje. Simbol na izdelku ali v spremljajoči dokumentaciji kaže, da tega izdelka ne smemo obravnavati kot gospodinjski odpadek, ampak ga je treba dostaviti v ustrezno zbiralno mesto za recikliranje električne in elektronske opreme. Aparat zavrzite v skladu s krajevnimi predpisi s področja odlaganja odpadkov. Za podrobnejše informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno krajevno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.
Aparat je načrtovan, preizkušen in izdelan v skladu s standardi:
Varnosti: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
- Lastnosti: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2;
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.
Nasveti za pravilno uporabo in manjši vpliv na okolje: Ko začnete kuhati, vklopite aparat z najmanjšo hitrostjo in ga pustite vklopljenega nekaj minut tudi po koncu kuhanja. Hitrost povečajte samo v primeru velike količine dima in pare, funkcijo Booster uporabite le v skrajnih primerih. Za ohranjanje
učinkovitosti sistema odstranjevanja vonjav, zamenjajte filter/e z aktivnim ogljem, ko je to potrebno. Za ohranjanje učinkovitosti filtra maščob, ga po potrebi očistite. Za optimiziranje učinkovitosti in zmanjšanje hrupa naj bo največji premer odvodnega sistema tak, kot je navedeno v tem priročniku.
2. Uporaba
Primerna posoda
Uporabljajte samo lonce s simbolom Pomembno:
da se izognete trajnim poškodbam kuhalne plošče, ne uporabljajte:
- posod, ki nimajo popolnoma ravnega dna;
- kovinskih posod z emajliranim dnom;
- posod z grobim dnom, da se prepreči praskanje površine plošče;
- loncev in ponev nikoli ne odlagajte na krmilno ploščo kuhalnika.
Nekateri lonci, ki so primerni za indukcijo, ne delujejo učinkovito zaradi dna, ki je delno sestavljeno iz feromagnetnega materiala!! Ko kupujete lonce ali ponve, prosimo da preverite:
- da je dno v celoti izdelano iz feromagnetnega materiala. V nasprotnem primeru se znižata tako učinkovitost prenosa toplote kot enakomernost, tako da temperature na površini ponve/lonca postanejo neprimerne za kuhanje.
Taka dna zmanjšujejo kontaktno površino med induktorjem in posodo, zmanjšajo svojo učinkovitost in poslabšajo kuharsko izkušnjo.
Pomembno: nikoli ne postavljajte vročih loncev in ponev na površino krmilne plošče kuhalnika.
Obstoječa posoda
Ali je material, iz katerega je narejena posoda, magneten, lahko preverite z običajnim magnetom. Če se magnet posode ne prime, se pravi da ni primerna. Navedbe iz prejšnjega odstavka veljajo tudi v tem primeru.
Priporočeni premer dna posode
POMEMBNO: će ponve niso pravilne velikosti, se kuhalne plošče ne bodo vklopile.
Če želite videti najmanjši premer lonca, ki ga je treba uporabiti na vsakem posameznem polju, glejte ilustrirani del tega priročnika.
Varčevanje z energijo
Da bi dosegali kar najboljše rezultate, je priporočljivo naslednje:
- Uporabljajte izključno posodo z enakim ali malo večjim premerom dna, kot je premer kuhalne plošče.
- Uporabljajte izključno posodo z ravnim dnom.
- Če je mogoče, naj bo posoda med kuhanjem pokrita
- Zelenjavi, krompirju ipd. med kuhanjem dolijte manjšo količino vode, da skrajšate čas priprave.
- Z uporabo tlačnega lonca prihranite še več energije in časa za kuhanje
- Posodo postavite na sredino kuhališča, ki je označeno na sami kuhalni plošči.
Uporaba kuhališča
Indukcijski kuhalni sistem temelji na fizikelnem pojavu magnetne indukcije. Bistvena značilnost tega sistema je neposreden prenos energije iz vira na lonec.
Prednosti:
V primerjavi z električnimi kuhališči, je vaše indukcijsko:
- Varnejše: nižja temperatura na stekleni površini.
- Hitrejše: krajši časi segrevanja hrane.
- Natančnejše: kuhališče se hipoma odzove na vaše ukaze
- Učinkovitejše: 90 % porabljene energije se spremeni v toploto. Poleg tega, ko posodo odstavite s kuhališča, se prenos toplote takoj prekine, s tem pa se prepreči odvečno izgubo toplote.
Uporaba sesalnika
Sesalni sistem se lahko uporablja v različici s sesanjem in odvajanjem na prosto ali s filtriranjem in notranjim kroženjem.
Na spletnih straneh www.elica.com in www.shop.elica.com si oglejte celotno ponudbo kompletov, da boste lahko izvedli različne namestitve, tako pri filtriranju kot tudi pri sesanju.
Sesalna različica
Paro se odvaja na prosto po cevovodu (ki ga nabavite posebej), pritrjenem na nameščeno priključno prirobnico.
Premer odvodne cevi mora biti enakovreden premeru priključnega obroča:
- v primeru pravokotnega izstopa 222 x 89 mm
- v primeru okrolega izstopa ∅ 150 mm (*)
Za podrobnejše informacije glejte stran z opisi pribora različice
s sesanjem v ilustriranem delu tega priročnika. Izdelek povežite s cevmi in odprtinami za odvajanje skozi steno enakega premera, kot je izstop zraka (priključna prirobnica). Uporaba cevi in izstopnih odprtin manjšega premera povzroči zmanjšanje zmogljivosti sesanja in bistveno večji hrup. S tem v zvezi zavračamo vsako odgovornost.
! Uporabite čim krajši cevovod.
⚠ Uporabite cevovod s čim manj koleni (največji kot kolena: 90°).
! Izogibajte se drastičnim spremembam preseka cevovoda.
Različica s filtriranjem
Vsesani zrak se filtrira v posebnih filtrih za maščobe in filtrih za vonjave ter se nato znova vrne v prostor. Za dodatne informacije glejte stran z dodatki v priročniku za namestitev - Različica filtriranja.
Opozorilo: V primeru izpusta znotraj omare zagotovite minimalni pretok zraka skozi podnožje velikosti približno 120cm².
3. Delovanje
Komandna plošča
- ON / OFF kuhalne plošče / sistem za sesanje
- Izbira kuhalnega polja / zaslon kuhalnega polja
- Povečanje / zmanjšanje ravni moči kuhanja in hitrosti sesanja (moč) Prikaz stopnje moči kuhanja in hitrosti sesanja (moč)
- Aktiviranje časovnika "STAND ALONE" Zaslon: Časovnik "STAND ALONE" / Časovnik kuhalnega polja.
- Povečanje / zmanjšanje časa Časovnik "STAND ALONE" / Časovnik kuhalnega polja
- Aktiviranje časovnika kuhalnih polj Indikator aktivnega časovnika kuhalnih polj
-
Aktiviranje avtomatskega segrevanja.
-
Aktiviranje funkcije Temperature Manager (Warming Function)
- Premor
- Key Lock
- Indikator aktivnega aspiratorja
I Aktiviranje indikatorja nasičenosti filtra - Izbira/aktiviranje aspiratorja
Prikazovalnik aspiratorja
Prikazovalnik nasičenosti oglenega/keramičnega filtra - maščobnega filtra - Ponastavitev nasičenosti filtra
- Aktiviranje avtomatskega delovanja aspiratorja
UPORABA KUHALIŠČA
Kaj je dobro vedeti pred začetkom dela:
Vse funkcije tega kuhališča so zasnovane tako, da izpolnjujejo zahteve najstrožjih varnostnih standardov.
Zato je treba vedeti naslednje:
- Nekatere funkcije se ne samodejno aktivirajo ali izklopijo, če na kuhališčih ni posod ali če so slednje slabo postavljene.
- V drugih primerih se aktivirane funkcije samodejno izklopijo po nekaj sekundah, ko izbrana funkcija potrebuje dodatno nastavitev, ki ni bila izvedena (na primer: "Vklopite kuhališče" brez "Izbire kuhališča" in "Delovne temperature", ali "Funkcije Lock" oziroma "Časovnika").
⚠️ Pozor! V primeru (na primer) dolgotrajne uporabe se kuhališče morebiti ne izključi takoj, saj poteka faza ohlajanja; na zaslonu kuhališč je prikazan simbol "H", ki označuje to fazo.
Preden se približate kuhališču počakajte, da zaslon ugasne.
Zaslon kuhališča
na zaslonih posameznih kuhališč je prikazano:
| Kuhališče vključeno | 0 |
| Raven moči | 1 ... 9 P |
| Residual Heat Indicator(Indikator preostale toplote) | H |
| Pot Detector (Detektor posode) | |
| Funkcija Bridge je aktivirana | |
| Funkcija Temperature Managerje aktivirana | |
| Funkcija premora | |
| Funkcija Automatic Heat Up(avtomatskega segrevanja) |
Lastnosti kuhališča
● Safe Activation (Varno aktiviranje)
Izdelek se aktivira samo v primeru, da je posoda prisotna na kuhališču. Proces segrevanja se ne prične ali se prekine v primeru odsotnosti ali odstranitve posode.
Izdelek samodejno zazna prisotnost posode na kuhališču.
● Safety Shut Down (Varni izklop)
Iz varnostnih razlogov je najdaljši čas delovanja vsakega posameznega kuhališča odvisen od nastavljene stopnje moči.
● Residual Heat Indicator (Indikator preostale toplote)
Po izklopu enega ali več kuhališč, prisotnost preostale toplote javlja poseben vizualni znak na zaslonu ustreznega področja s simbolom "H".
Delovanje
Opomba: Za aktiviranje katere koli funkcije je najprej potrebno aktivirati želeno področje
• Vklop
Kratko pritisnite (se dotaknite) ON/OFF (1) kuhalne površine/aspiratorja: simbol se vklopi; z nadaljnjim pritiskom vse razpoložljive funkcije postanejo vidne za nekaj trenutkov, nakar ostanejo aktivne samo glavne funkcije, ostale boste lahko uporabili in se bodo aktivirale naknadno med uporabo naprave.
POMEMBNO:
vse razpoložljive funkcije bodo osvetljene z medlo svetlostjo, ki bo postala intenzivnejša šele, ko se bodo te funkcije aktivirale.
Znova pritisnite Ⓖ za izklop
Opomba: Ta funkcija ima prednost pred vsemi ostalimi.
- lzbira področij kuhališč
Dotaknite se (pritisnite) območje Izbira/Prikaz (2), ki ustreza želenemu kuhališču.
Kuhališče ima 9 stopenj moči Dotaknite se in potegnite po Vrstici izbiranja (3): v desno za povečanje stopnje moči; v levo za zmanjšanje stopnje moči.
Nastavljena stopnja moči bo prikazana v območju Izbira/Prikaz (2)
● Power Booster (dodatna moč)
Izdelek je opremljen z dodatno stopnjo moči (poleg stopnje 5), ki ostane aktivna 5 minut, nakar se moč povrne na prejšnjo stopnjo.
S prstom se dotaknite in povlecite po dolžini Vrstice izbire (3) (prek stopnje 9) in aktivirajte stopnjo Power Booster (dodatna moč)
Stopnja Power Booster (dodatna moč) je prikazana v območju Izbira/Prikaz (2) s simbolom "P"
● Key Lock (Zapora)
Key Lock omogoča zaklepanje nastavitev kuhalne plošče, da se prepreči nenamerno nedovoljeno spreminjanje že nastavljenih funkcij.
Aktiviranje:
pritisnite
(10)
Za izklop ponovite postopek.
Opomba: če med aktivno funkcijo Key Lock pritisnete katero
koli drugo funkcijo, prične utripati simbol 🚙️, s tem označuje, da je funkcija v uporabi in jo je treba izklopiti, će nameravate posegati na kuhališču.
● Automatic Heat UP (Samodejno segrevanje)
Funkcija Avtomatsko segrevanje omogoča hitrejše segretje na nastavljeno moč; prednost te funkcije je hitrejše kuhanje, vendar brez tveganja, da se bo jed sprijela, kajti temperatura ne preseže nastavljene ravni.
Na funkcija je na voljo s stopnjami moči 1 - 8.
Aktiviranje:
- na delujočem kuhališču pritisnite
- na zaslonu (2) je prikazana utripajoča "F", ki se izmenjuje z nastavljeno močjo na kuhalnem področju
Z višanjem stopnje moči kuhališča: funkcija Automatic Heat Up ostaja aktivna, z novo nastavitvijo temperature; Z nižanjem stopnje moči kuhališča: funkcija Automatic Heat se izklopi.
Opomba: s sočasno izbiro drugega kuhališča, bo simbol
(7) znova osvetljen z medlo svetlobo, na ta način lahko aktivirali funkcijo tudi v tem področju; funkcija tane aktivna tudi v področju, v katerem je bila že prej vljena, kot je to prikazano na prikazovalniku (2)
● Temperature Manager (Warming Function) (Upravljanje temperature (Funkcija segrevanja))
Temperature Manager je funkcija za nadzor, ki omogoča ohranjanje toplote s konstantno temperaturo in z optimalno stopnjo moči , idealno za ohranjanje toplih pripravljenih jedi. Funkcija Temperature Manager (Upravljanje temperature) se
aktivira s prvim pritiskom na tipko
Na prikazovalniku (2) področja obdelave s funkcijo Temperature Manager (Upravljanje temperature) se pojavi simbol
Opomba: s sočasno izbiro drugega kuhališča, bo simbol
(8) znova osvetljen z medlo svetlobo, na ta način boste aktivirali funkcijo tudi v tem področju; funkcija pa ostane tudi v področju, v katerem je bila že prej nastavljena, o prikazano na prikazovalniku (2)
- Znova pritisnite (8) za deaktiviranje in izklop, dokler na prikazovalniku (2) prikazane stopnje ne postavite na “☐”.
Opomba: će več področij deluje v Temperature Manager (Warming Function) (Upravljanje temperature (Funkcija segrevanja)), izberite prvo želeno področje v področju Izbira (2); funkcijo je mogoče izklopiti v vrstici izbiranja (3), će
Funkcija premora omogoča prekinitev katere koli aktivne funkcije kuhalne plošče s postavitvijo moči kuhanja na nič.
Aktiviranje:
• pritisnite “ || ” (9)
- prikaže se utripajoča “ || ” na prikazovalniku (2)
Za izklop funkcije:
• pritisnite || (9) vrstica izbiranja (3) se osvetli
- pritisnite/premaknite v vrstici izbiranja (3) za izklop funkcije
Opomba: z izklopom se obnovi stanje kuhalne površine izpred premora, površina še naprej deluje z istimi nastavitvami kot prej.
Funkcija Časovnika je odštevanje, ki ni povezano z drugimi kuhališči (ali s področjem sesanja). Časovnik se aktivira s pritiskom na področje/prikazovalnik (4)
Uporabite simbole - + (5) za nastavitev trajanja časovnika, ki je prikazano v področju/prikazovalniku (4)
Opomba: počakajte 10 sekund brez pritiskanja na nobeno komando, dokler se ne prične odštevanje.
Format časovnika je 0.00
- 0. za ure: nastavljive od 0 do 9
- 00 za minute: nastavljive od 0 do 59
Opomba: časovnik se lahko nastavi do največ 1h in 59 min
V področju/prikazovalniku (4) bo prikazan preostali čas; po končanem odštevanju se oglasi zvočni signal
Opomba: pri prikazu odštevanja bo preostali čas, ki je krajši od 10 minut, v naslednjem formatu
-0. minute
-00 sekund
s stalno osvetljeno piko
Za izklop časovnika:
- izberite področje/prikaz (4)
- nastavite trajanje časovnika na 000, z (5) +
- Časovnik področij kuhališč
Funkcija časovnika kuhališč je odštevanje, ki ga je mogoče nastaviti, tudi sočasno, za vsako posamezno kuhališče Po poteku nastavljenega časa se kuhališča samodejno izklopijo in uporabnika obvestijo z ustreznim zvočnim signalom.
Aktiviranje funkcije časovnika kuhališč
- Dotaknite se (pritisnite) v območju izbire/prikaza (2) (power level ≠ 0)
- Pritisnite (6) zadevnega kuhališča
- Uporabite simbole — + (5) za nastavitev trajanja časovnika, ki je prikazano v področju/prikazovalniku (4);
med nastavljanjem simbol (6) utripa
Opomba: počakajte 10 sekund brez pritiska na noben drug ukaz, dokler se časovnik kuhališča ne zažene.
Opomba: s ponovnim daljšim pritiskom na (6), se časovnik kuhališča ponastavi
Če želite, lahko postopek ponovite na več kuhališčih.
Opomba: na vsakem kuhališču lahko nastavite drugačen časovnik; na prikazovalniku (4) se prikaže odštevanje trenutno izbranega kuhališča; će ni izbrano nobeno območje, se s pritiskom na prikazovalnik (4) prikaže odštevanje časovnika "STAND-ALONE".
Način prikaza odštevanja je enaka kot s časovnikom "STAND-ALONE" (glejte prejšnji odstavek časovnika "STAND ALONE)
Ko časovnik zaključi odštevanje, se oglasi zvočni signal in kuhališče ugasne.
Za izklop časovnika:
- izberite kuhališče (2)
- nastavite trajanje časovnika na 000, z (5) +
● Power Limitation
Funkcija Power Limitation (omejitev moči) omogoča nastavitev delovanja izdelka z omejitvijo največje jakosti toka in z nastavitvijo največje skupne moči vseh aktivnih kuhalnim področij, da največja jakost toka kuhališča ne preseže največjo nastavljeno.
Opomba: nastavitev je treba opraviti z izklopljeno kuhalno površino, brez pritiska na tipko (1), ob priključitvi kuhalne površine v električno omrežje ali ob ponovni priključitvi v električno omrežje, v času naslednjih 2 minut.
Za nastavitev funkcije Power Limitation:
- pritisnite (A) (ki utripa le prvi 2 minuti po napajanju izdelka)
- z nadaljnjim držanjem tipke (A) enkrat pritisnite na vsa območja lzbire/prikaza (2) kuhališč, v nasprotni smeri urinega kazalca, začenši v sprednjem desnem področju (FR)
- ob vsakem pritisku se oglasi kratek zvočni signal
- ko ste pritisnili na vse prikaze (2), lahko spustite tipko (A)
sedaj
- zaslon (2) področja zadaj levo (RL) izmenično zaporedno prikaže simbola "C" in "0", kar pomeni, da je nastavitev mogoče opraviti
izberite prikaz (2-RL)
nato se pomikajte po vrstici izbiranja (3), dokler na prikazovalniku ne bosta prikazana simbola "C" in "8",
na prikazovalniku (2-FL) bo prikazana trenutna nastavitev**
** privzeta je nastavitev 7,4 kW
Spreminjanje nastavitve funkcije Power Limitation (omejitev moči)
- pritisnite na prikazovalnik (2) prednjega levega področja (FL)
- nato se pomikajte po vrstici izbiranja (3), za vzpostavite novo nastavitev
- za shranitev opravljene izbire pritisnite tipko ON/OFF (VKLOP/IZKLOP) (1), za 2 sekundi; oglasi se daljši zvočni signal, ki potrjuje opravljeno nastavitev
- Bridge Zones
S funkcijo Bridge se kuhališča lahko poveže, da delujeta kombinirano in ustvarita enotno področje z isto stopnjo moči. Ta funkcija omogoča enakomerno kuhanje s pekači ali posodami večjih dimenzij.
Uporabiti je mogoče kombinacijo sprednjega kuhališča "Master" z ustreznim kuhališčem zadaj "Sekundarni" (za kontrolo, v katerih področjih je ta funkcija predvidena, glejte ilustrirani del tega priročnika).
Za aktiviranje funkcije Bridge:
- izberite dvoje kuhalnih polj, ki jih želite sočasno uporabljati
- na prikazovalniku (2) "sekundarnega" kuhalnega področja se prikaže simbol "7"
- v vrstici izbiranja (3) lahko nastavite raven (moč) delovanja, ki bo prikazana na prikazovalniku (2) kuhalnega področja "Master"
- za izklop funkcije Bridge ponovite isti postopek, kot za aktiviranje
Opomba: časovnik kuhališč, aktiviran med funkcijo Bridge, sproži samodejni izklop obeh kuhališč; v tem primeru je to edino kombinirano področje.
UPORABA ASPIRATORJA
• Vklop
Kratko pritisnite (se dotaknite) Ⓖ ON/OFF (1) kuhalne
površine/aspiratorja: simbol ① se vklopi; z nadaljnjim pritiskom vse razpoložljive funkcije postanejo vidne za nekaj trenutkov, nakar ostanejo aktivne samo glavne funkcije, ostale boste lahko uporabili in se bodo aktivirale naknadno med uporabo naprave.
POMEMBNO:
vse razpoložljive funkcije bodo osvetljene z medlo svetlostjo, ki bo postala intenzivnejša šele, ko se bodo te funkcije aktivirale.
Znova pritisnite Ⓖ za izklop
Opomba: Ta funkcija ima prednost pred vsemi ostalimi.
● Vklop sesalnega sistema: Odprite Ioputo, dotaknite se izbirnega območja (12), da aktivirate sesalni sistem.
Opomba: Sesalno območje je opremljeno z mehansko vrtljivim Poklopcem. Pred aktiviranjem sesalnega sistema je potrebno odpreti Poklopec. Napa je opremljena s senzorjem, ki z aktiviranim sesanjem, će je Poklopec popolnoma zaprt, samodejno ustavi motor. Sesanje se znova zažene šele, ko se Poklopec ponovno odpre.
● Hitrost (moč) odsesavanja:
Aspirator ima 3 stopnje hitrosti (moči) odsesavanja Dotaknite se in potegnite po Vrstici izbiranja (3): v desno za povečanje stopnje moči; v levo za zmanjšanje stopnje moči.
Nastavljena stopnja moči bo prikazana v območju Izbira/Prikaz (12)
● Power Booster
Izdelek je opremljen z 2 dodatnima stopnjama moči (poleg stopnje 3)
– Power Booster (dodatna moč) 1: časovno omejen na 15min
— Power Booster (dodatna moč) 2: časovno omejen na 5 min,
po tem času se vrne na predhodno nastavljeno stopnjo.
S prstom se dotaknite in povlecite po dolžini Vrstice izbire (3) (prek stopnje 3) in aktivirajte stopnjo Power Booster (dodatna moč) 1
Stopnja Power Booster (dodatna moč) 1 je prikazana v območju izbire/prikaza (12) z utripajočo številko "4"
S prstom se dotaknite in povlecite po dolžini Vrstice izbire (3) (prek stopnje 3) in aktivirajte stopnjo Power Booster (dodatna moč) 2
Stopnja Power Booster (dodatna moč) 2 je prikazana v območju izbire/prikaza (12) z utripajočim simbolom "P"
● Avtomatsko delovanje
Napa se vklopi z najprimernejšo hitrostjo in prilagaja zmogljivost sesanja najvišji stopnji moči na področjih kuhališč. Ko kuhališča izklopite, napa prilagodi svojo hitrost sesanja s postopnim zmanjševanjem, da na ta način odvede preostalo paro in vonjave.
Za aktiviranje te funkcije:
Pritisnite (A)
Za izklop ponovite postopek.
Opomba: če med avtomatskim delovanjem v vrstici izbire (3) izberete hitrost od 1 do 3, se avtomatsko delovanje prekine; če pa izberete Power Booster (dodatna moč), se avtomatsko delovanje znova zažene po poteku nastavljenega časa, v tem času simbol " (A )" utripa.
Opomba: v primeru izklopa kuhalne površine z aktivnim samodejnim delovanjem se izklop aspiratorja samodejno postopno izvede.
- Indikator nasičenosti filtrov
Napa prikaže, kdaj je potrebno opraviti vzdrževanje filtrov:
Ogleni/keramični filtri vonjav
"FILTER"(13) se vklopi
Maščobni filter
“FILTER”(13) utripa
Opomba: ta funkcija je privzeto onemogočena (o načinu aktiviranja glejte odstavek "Aktiviranje indikatorja nasičenosti filtrov")
- Resetiranje nasičenosti filtrov
Po izvedbi vzdrževanja filtrov (maščobnih in/ali oglenih/keramičnih) dolgo pritisnite "FILTER" (13); "FILTER"(13) ugasne in znova se prične štetje indikatorja.
● Aktiviranje indikatorjev nasičenosti filtrov
Za aktiviranje naredite naslednje:
- z izklopljenim motorjem sesanja in kuhališči pritisnite v področju izbiranja (12)
- dolgo pritisnite "HOOD" (11), dokler se na prikazovalniku (12) ne prikažejo črke "F" - "G" z izmeničnim utripanjem
F = ogleni/keramični filtri vonjav
G = maščobni filter
Ogleni/keramični filtri vonjav
— pritisnite na prikazovalnik (12) v trenutku, ko se prikaže črka "F"
- pritisnite " FILTER" (13) - utripajoča luč
- znova dolgo pritisnite "HOOD" (11) za potrditev aktiviranja indikatorja oglenih/keramičnih filtrov vonjav
Maščobni filter
- pritisnite na prikazovalnik (12) v trenutku, ko se prikaže črka "G"
- pritisnite " FILTER" (13) - stalna luč
- znova dolgo pritisnite "HOOD" (11) za potrditev aktiviranja indikatorja maščobnega filtra
Tabela moči delovanja
| Stopnja moči | Vrsta kuhanja | Uporaba stopnje (vključno z izkušnjami in navadami pri kuhanju) | |
| Najvišja moč | Boost | Hitro segrevanje do vrelišča v primeru vode oziroma za hitro segrevanje tekočin pri kuhanju. | |
| 8-9 | Cvrtje | Ta stopnja moči je idealna za praženje, začetno kuhanje, cvrtje globotje zamrznjenih jedi in hitro zavretje. | |
| Visoka moč | 7-8 | Praženje – vretje – pečenje na žaru | Ta funkcija je idealna za praženje, vzdrževanje vretja, kuhanje in pečenje na žaru (krajši čas, 5-10 minut). |
| 6-7 | Praženje – kuhanje – dušenje – pečenje na žaru | Ta funkcija je idealna za praženje, vzdrževanje počasnega vretja, kuhanje in pečenje na žaru (srednje dolgo časa, 10-20 minut) | |
| Srednje visoka moč | 4-5 | Kuhanje – dušenje – praženje – pečenje na žaru | Ta funkcija je idealna za dušenje, vzdrževanje počasnega vretja, kuhanje (dolgo časa). Mešanje testenin z omako. |
| 3-4 | Kuhanje – vretje – zgoščevanje – zgoščevanje testenin z omako | Ta funkcija je idealna za dolgotrajno kuhanje (riž, omake, pečenka, ribe) z dodano tekočino (npr. voda, vino, juha, mleko) ter za zgoščevanje testenin z omako. | |
| 2-3 | Kuhanje – vretje – zgoščevanje – zgoščevanje testenin z omako | Idealna je za dolgotrajno kuhanje (za količine, manjše od enega litra: riž, omake, pečenka, ribe) z dodano tekočino (npr. voda, vino, juha, mleko). | |
| Nizka moč | 1-2 | Topljenje – odmrzovanje – ohranjanje toplih jedi – zgoščevanje testenin z omako | Ta funkcija je idealna za topljenje masla, nežno topljenje čokolade, odmrzovanje manjših količin hrane. |
| 1 | Topljenje – odmrzovanje – ohranjanje toplih jedi – zgoščevanje testenin z omako | Ta funkcija je idealna za ohranjanje toplote pravkar pripravljenih jedi manjših količin ali segrevanje krožnikov ter zgoščevanje rižot. | |
| OFF | Nična moč | Odlagalna površina | Kuhalna plošča v stanju pripravljenosti ali ugasnjena (prisotna je lahko preostala toplota po zaključku kuhanja, na kar opozarja oznaka H-L-O). |
4. Vzdrževanje
Pozor! Pred vsakim čiščenjem ali vzdrževanjem se prepričajte, da so kuhališča ugasnjena in da nobena od signalnih lučk preostale toplote ne sveti.
Vzdrževanje kuhalne površine
Čiščenje
Kuhalno ploščo je treba očistiti po vsaki uporabi.
Pomembno: Ne uporabljajte abrazivnih gobic ali čistilnih blazinic, ki bi lahko pokvarile steklo. Ne uporabljajte dražilnih kemičnih čistil, kot so razpršila za pečico ali odstranjevalci madežev. Po vsaki uporabi pustite, da se kuhalna plošča ohladi in očistite, da odstranite luske in madeže. Za čiščenje kuhalne plošče uporabite mehko krpo, papirnate kuhinjske brisače ali posebne izdelke za čiščenje kuhalnih plošč (upoštevajte navodila proizvajalca).
NE UPORABLJAJTE PARNIH ČISTILNIKOV!!!
Pomembno: V primeru nenamernega in obilnega razlitja tekočine iz loncev je možno uporabiti odtočni ventil, ki se nahaja v spodnjem delu naprave, da se odstranijo morebitni ostanki, kar zagotavlja največjo higiensko varnost. SI. 16
Vzdrževanje sesalnika
Čiščenje
Za čiščenje uporabljajte IZKLJUČNO SAMO krpo, navlaženo z nevtralnim tekočim čistilom. NE UPORABLJAJTE ORODJA ALI ČISTILNIH PRIPOMOČKOV!
Izogibajte se uporabi grobih izdelkov.
NE UPORABLJAJTE ALKOHOLA!
Čiščenje kovinske rešetke:
Rešetko je treba oprati ročno z vročo vodo in nevtralnim čistilom ter skrbno osušiti, da se prepreči pojav oksidacije.
Maščobni filter
Zadržuje delce maščob, ki se sproščajo med kuhanjem.
Očistiti ga je potrebno enkrat mesečno (ali ko sistem za prikaz zasičenosti filtrov javlja to potrebnost) z neagresivnimi čistili, ročno ali v pomivalnem stroju z nizko temperaturo in s kratkim ciklom.
S pranjem v pomivalnem stroju kovinski maščobni filter lahko zbledi, toda lastnosti filtriranja se v ničemer ne spremenijo.
Sl. 15.1.2 - 15.2.3
Filter Z Aktivnim Ogljem - Keramičen
(samo različice s filtriranjem)
Izdelek je opremljen z naborom filtrov za vonj. Nasičenost filtrov vonjav se pojavi po bolj ali manj daljši uporabi, odvisno od vrste kuhinje in pravilnosti čiščenja maščobnega filtra. Filtre vonjav lahko toplotno regeneriramo vsakih 2/3 mesecev v predhodno ogreti pečici pri 200 °C 45 minut. Pravilna regeneracija zagotavlja konstantno učinkovitost filtriranja za 5 let.
Pozor! Filtrov ne postavljajte na dno pečice, ampak jih položite v pekač in postavite na vmesno višino.
Slika 15.2.1
Iskanje in odpravljanje napak
| KODA NAPAKE OPIS | MOŽNI VZROKI | ODPRAVLJANJE NAPAKE | |
| E2 | Upravljanje se izklopi zaradi previsoke temperature | Notranja temperatura elektronskih delov je previsoka | Počakajte, da se kuhalna plošča ohladi, preden jo znova uporabite |
| E3 Posoda ni primerna | Izguba magnetnih lastnosti | Posodo odstranite | |
| E5 | Težave komuniciranja med uporabniškim vmesnikom in indukcijskim modulom | Modul se ne napaja z električno energijo; napajalni kabel ni pravilno priključen ali je pomanjkljiv | Ploščo izključite iz električnega omrežja in preverite povezavo |
| Za vsa ostala sporočila o napakah ( E ... U ... C ... ) | Pokličite servisno tehnično službo in jim sporočite kodo napake | ||
Servisno tehnična služba
Preden se obrnete na servisno tehnično službo
-
Preverite, ali lahko težavo odpravite sami s pomočjo rešitev iz poglavja "Iskanje napak".
-
Aparat izključite in znova vključite, in preverite, ali je težava odpravljena.
Če po vseh navedenih kontrolah težave ne odpravite, se obrnite na najbližjo servisno tehnično službo.
HR
Uporaba ploče za kuhanje
Karakteristike ploče za kuhanje
● Safe Activation (Sigurno aktiviranje)
Za aktiviranje funkcije Bridge:
- istovremeno odaberite dvije zone kuhanja koje želite koristiti
- na Displayu(zaslonu) (2) „sekundarne“ zone kuhanja pojavljuje se simbol „”
- putem Trake za odabir (3) bit će moguće postaviti radnu razinu (Snagu), što će biti vidljivo na Displayu (zaslonu) (2) zone kuhanja „Master“
- za isključivanje Funkcije Bridge dovoljno je ponoviti istu proceduru aktiviranja
Za aktiviranje ove funkcije:
Pritisnite (A)
