Тип продукта	Индукционная варочная панель со встроенной вытяжкой
Марка	Elica
Модель	NikolaTesla FIT XL PRF0186750
Электропитание	220-240 В / 50-60 Гц, макс. мощность 7,2 кВт
Количество зон нагрева	4 индукционные зоны
Уровни мощности	9 уровней + 2 бустера (5 мин и 15 мин)
Основные функции	Booster, Bridge, Automatic Heat Up, Temperature Manager, Timer, Pause, Key Lock
Обнаружение посуды	Да, автоматическое отключение без посуды
Дисплей	Сенсорный экран с зонами нагрева, таймером и индикатором остаточного тепла
Мощность всасывания	3 скорости + 2 бустера, автоматическое всасывание
Тип всасывания	Вытяжка (отвод) или фильтрующая (рециркуляция)
Фильтры	Металлический жировой фильтр, моющийся (посудомоечная машина); регенерируемый активированный уголь/керамический фильтр (45 мин при 200°C)
Индикатор насыщения	Да, сбрасываемый
Обслуживание	Очистка стекла мягкой тканью и нейтральным моющим средством; без пара и абразивов
Безопасность	Автоматическое отключение, блокировка клавиш, детектор посуды, регулируемое ограничение мощности
Максимальная мощность на зону	До 3,5 кВт (оценка)
Размеры (Ш x Г)	Примерно 90 x 50 см (оценка для FIT XL)
Встраивание	Вырез по размерам столешницы, толщина 2-6 см
Вес	Примерно 25 кг (оценка)
Запасные части	Фильтры, кабель питания, набор аксессуаров (опция)
Общая информация	Только для бытового использования, соблюдайте местные нормы установки

Часто задаваемые вопросы - NikolaTesla FIT XL PRF0186750 ELICA

Как активировать бустер на зоне нагрева?

После включения зоны проведите пальцем вправо по полосе выбора за уровень 5. Отобразится символ P, и бустер будет активен 5 минут. Для вытяжки проведите за уровень 3 для бустеров на 15 мин (P1) или 5 мин (P2).

Что делать, если отображается код ошибки E2?

Ошибка E2 указывает на внутренний перегрев. Выключите панель и дайте ей полностью остыть перед повторным использованием. Если проблема сохраняется, обратитесь в сервисную службу.

Как очистить жировой фильтр?

Снимите металлический жировой фильтр и вымойте его вручную горячей водой с нейтральным моющим средством или в посудомоечной машине при низкой температуре (быстрый цикл). Хорошо высушите перед установкой обратно. Чистите не реже одного раза в месяц или когда индикатор насыщения мигает.

Какую посуду использовать на индукционной плите?

Используйте только посуду с ферромагнитным дном (примагничивается). Дно должно быть плоским, без алюминия, и подходящего диаметра для зоны. Проверьте магнитом: если прилипает, посуда совместима. Немагнитная посуда не будет нагреваться.

Как активировать функцию Bridge для больших кастрюль?

Выберите одновременно две зоны нагрева (переднюю и заднюю) для объединения. На дисплее дополнительной зоны отобразится Π. Используйте полосу выбора для регулировки мощности на главной зоне. Для отключения повторите ту же процедуру.

Как настроить ограничение мощности (Power Limitation)?

Выключите панель. В течение 2 минут после включения удерживайте нажатой кнопку A, одновременно последовательно нажимая на все зоны нагрева (против часовой стрелки). Отпустите, затем выберите заднюю левую зону и отрегулируйте полосой выбора. Сохраните, нажав на 2 секунды ON/OFF. Значение по умолчанию 7,4 кВт.

Как использовать автономный таймер (Stand Alone Timer)?

Нажмите на зону отображения таймера (4), затем используйте кнопки + и - (5) для установки времени (макс. 1ч59м). Подождите 10 секунд без касания для запуска обратного отсчета. В конце прозвучит звуковой сигнал. Для остановки установите время 000.

Как обслуживать угольный/керамический фильтр (фильтрующий вариант)?

Фильтр против запаха можно регенерировать, поместив его в предварительно разогретую до 200°C духовку на 45 минут (на решетку, не на дно). Эту операцию можно проводить каждые 2-3 месяца. Срок службы около 5 лет при правильной регенерации. Замените, если запах сохраняется.

Панель не включается, что проверить?

Убедитесь, что панель подключена и автоматический выключатель не сработал. Проверьте правильность подключения кабеля питания. Если дисплей не горит, попробуйте сбросить, отключив прибор на несколько минут. Если проблема остаётся, обратитесь в службу поддержки.

Как сбросить индикатор насыщения фильтров?

После очистки или замены фильтров удерживайте кнопку FILTER (13) до тех пор, пока индикатор не погаснет. Это обнулит счётчик. Для включения индикатора насыщения следуйте процедуре, описанной в инструкции (активация через кнопку HOOD).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NikolaTesla FIT XL PRF0186750 ELICA

RU Инструкция по монтажу и эксплуатации

Характеристики на плота

● Safe Activation (Безопасно Активиране)

УПОТРЕБА НА АСПИРАТОРА

● Включване

- включете аспириращия плот посредством

①;

НИКОГА НЕ ИЗПОЛЗВАЙТЕ ПАРОСТРУЙКИ!!!

Фиг. 15.1.2 - 15.2.3

Необходимо неукоснительно придерживаться инструкций, приведенных в данном руководстве. Производитель снимает с себя всякую ответственность за возможные неприятности, ущерб или пожары, обусловленные несоблюдением инструкций, приведенных в данном руководстве. Устройство предназначено исключительно для домашнего использования для приготовления пищи и вытяжки паров и дымов, образующихся в процессе готовки. Запрещено использование для других целей (например, для обогрева помещений). Производитель снимает с себя всякую ответственность за ненадлежащее применение или неправильные настройки управления.

Изделие может иметь дизайн, не совпадающий с иллюстрациями в данной брошюре, однако указания по эксплуатации, техническому обслуживанию и установке остаются неизменными.

Внимательно прочитайте инструкции, так как в них содержится важная информация по установке, применению и технике безопасности.
He пытайтесь модифицировать электросистему прибора.
Прежде чем приступить к установке прибора следует убедиться, что ни один компонент не поврежден. В случае повреждений следует обратиться к поставщику и не продолжать установку.
Проконтролируйте целость изделия перед тем как продолжать установку. В случае повреждений следует обратиться к поставщику и не продолжать установку.

Примечание: Принадлежности, обозначенные знаком "(*)", являются опциональными, поставляемыми только на некоторые модели, или представляют собой детали, не входящие в комплект поставки, и которые закупаются отдельно.

1. Внимание!

Внимание! Следует строго придерживаться следующих инструкций: • Перед началом любой операции по установке необходимо отключить прибор от электрической сети. • Установка или техобслуживание должны выполняться квалифицированным техником в соответствии с инструкциями производителя и с соблюдением действующих местных норм. Не ремонтировать и не заменять никаких деталей устройства, если это специально не указано в руководстве по эксплуатации. • Заземление прибора является обязательным по закону. • Кабель питания должен быть достаточно длинным для обеспечения подключения прибора, встроенного в мебель, к электрической сети. • Для того чтобы установка соответствовала действующим нормам безопасности, необходим соответствующий стандартам всеполярный выключатель, обеспечивающий полное отключение от сети в случае перенапряжения категории III, согласно правилам монтажа. • Не использовать тройники или удлинители. ● По окончании установки у пользователя не должно быть доступа к электрическим компонентам. ● Устройство и его доступные части нагреваются в процессе использования. Не прикасаться к нагретым частям. ● Не позволяйте детям играть с устройством. Следует держать детей на расстоянии и под присмотром, так как доступные части устройства могут сильно нагреваться во время использования. ● Для носителей кардиостимуляторов и активных имплантатов перед использованием индукционной варочной панели важно проверить, совместим ли их стимулятор с использованием прибора. ● В процессе и после использования не касаться нагревательных элементов прибора. ● Избегайте соприкосновения прибора с тканями или другими легко воспламеняющими материалами, пока все его части не охладятся, риск возгорания. ● Не размещать легко воспламеняющиеся материалы на приборе или вблизи него. ● При сильном нагревании жиры и масла легко воспламеняются. Необходимо следить за приготовлением продуктов с большим содержанием жиров и масла. - Если на поверхности имеются трещины, следует выключить прибор во избежание поражения электрическим током. ● Прибор не предназначен для включения через внешний таймер или отдельную систему дистанционного управления. ● Готовка без присмотра на варочной панели с использованием растительного масла или жира опасна и может привести к пожару. ● За приготовлением пищи нужно следить. Процесс быстрой готовки должен проходить под постоянным надзором. ● НИКОГДА не пытайтесь гасить огонь водой. Следует выключить прибор и погасить огонь, например, при помощи крышки или противопожарного одеяла. Опасность пожара: не кладите предметы на варочную поверхность. ● Не применяйте системы очистки паром, риск удара электрическим током. ● Не кладите металлические предметы, такие как ножи, вилки, ложки и крышки на варочную поверхность, так как они могут сильно нагреться. ● Перед подключением прибора к электросети: проверьте табличку с данными (расположенную в нижней части прибора), чтобы убедиться, что его напряжение и мощность соответствуют напряжению сети и что разъем для подключения подходящий. При возникновении сомнений следует обратиться к квалифицированному электрику.

Важно: • После использования выключить варочную панель при помощи соответствующего устройства управления, не полагаясь на детектор посуды. • Избегать проливания жидкостей, при кипячении или нагревании жидкостей следует уменьшать интенсивность нагрева. • Не оставлять нагревательные элементы включенными с пустыми кастрюлями и сковородами или без посуды. • По окончании приготовления пищи выключить соответствующую зону. • Никогда не использовать алюминиевую фольгу для готовки, и никогда не класть продукты, обернутые в алюминиевую фольгу, прямо на

панель. Алюминий может расплавиться и нанести непоправимый ущерб вашему устройству. ● Никогда не нагревать консервные банки с продуктами питания, предварительно не открыв их: банка может взорваться! Это предупреждение относится также ко всем другим типам варочных панелей. ● Использование режимов повышенной мощности, такого как функция Booster, не подходит для нагрева некоторых жидкостей, например, масла для жарки. Чрезмерный нагрев может быть опасным. В этих случаях рекомендуется использовать меньшую мощность. ● Емкости следует ставить непосредственно на варочную поверхность точно по центру. Ни в коем случае не вставлять никаких предметов между кухонной посудой и варочной поверхностью. ● В случае достижения высоких температур устройство автоматически уменьшает уровень мощности варочных зон. ● Перед любыми операций по очистке или техобслуживанию отключите прибор от сети электропитания, вытащив вилку из розетки или отключив главный рубильник своего жилья. ● При выполнении операций по установке и техобслуживанию используйте рабочие перчатки. ● Устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными и умственными способностями, а также лица без опыта или с недостаточным уровнем знаний, при условии, что они находятся под присмотром или после получения ими инструкций по безопасной эксплуатации прибора и понимания потенциальных рисков, связанных с этим. ● Не позволяйте детям играть с устройством. ● Не разрешайте детям выполнять очистку и техобслуживание устройства без присмотра. ● Помещение должно быть оснащено соответствующей системой вентиляции, если прибор используется одновременно с другими устройствами, работающими на газу или другом топливе. ● Прибор следует периодически очищать как внутри, так и снаружи (МИНИМУМ ОДИН РАЗ В МЕСЯЦ). В любом случае, следуйте указаниям, приведенным в руководстве по техобслуживанию. ● Несоблюдение правил очистки прибора, а также замены и очистки фильтров влечет за собой опасность возгорания. ● Строго запрещена готовка с применением процедуры фламбе. ● В любом случае следует избегать использования открытого огня, так как это наносит вред фильтрам и может стать причиной возгорания. ● Процесс жарки должен осуществляться под надзором, так как перегретое масло может воспламениться. ● Внимание!: При работе варочной панели доступные части могут стать горячими. ● Внимание! Не подключать устройство к электрической сети до полного завершения установки. ● Что касается мер безопасности и технических мер, предусмотренных для выпуска дымов и выделений - строго придерживайтесь предписаний местных компетентных учреждений. ● Отсасываемый воздух не должен направляться в канал, используемый для отвода дыма из устройств, сжигающих газ или другое топливо. ● Ни в коем случае не пользуйтесь прибором без правильно установленной решетки! ● Используйте только крепежные винты, поставляемые с изделием для установки, либо, при их отсутствии, приобретите крепеж соответствующего типа. Использовать винты надлежащей длины, как указано в руководстве по установке. ● Когда данный прибор и устройства, питаемые не от электросети, работают одновременно, вакуум в помещении не должно превышать 4 Па (4 × 10-5 бар). ● Важно правильно хранить данное руководство, чтобы можно было обратиться к нему в любой момент. В случае продажи, отчуждения или перемещения прибора следует убедиться, чтобы руководство находилось вместе с ним. ● Digestory a d'alšie kuchynské odsávače dymu môžu nepriaznivo ovplyvnit' bezpečnú prevádzku zariadení spaľujúcich plyn alebo iné palivá (vrátane zariadení v iných miestnostiach) z dôvodu spätného toku spaľovacích plynov. Potenciálnym dôsledkom týchto plynov môže byť otrava oxidom uhol'natým. Po montáži digestora alebo iného kuchynského odsávača dymu by prevádzku zariadení na spaliny mala otestovať kompetentná osoba, aby sa zaistilo, že nedôjde k spätnému toku spaľovacích plynov.

Электрическое соединение

Рис. 7 - 7.1 - 7.2 - 7.3

- Отключить прибор от сети. - Установка должна выполняться квалифицированным персоналом, знающим действующие нормы по установке и технике безопасности. - Производитель снимает с себя всякую ответственность за ущерб людям, животным или имуществу, нанесенный в результате несоблюдения указаний, содержащихся в данном разделе. - Кабель питания должен быть достаточно длинным, чтобы можно было снять варочную панель с рабочей столешницы. - Убедиться, что напряжение, указанное на заводской табличке, расположенной на днище прибора, соответствует напряжению в доме, в котором он будет установлен. - Не использовать удлинители. - Электрический кабель заземления должен быть на 2 см длиннее других кабелей. - Если бытовой прибор не снабжен кабелем питания, использовать кабель с диаметром проводов минимум 2,5 мм2 при мощности до 7200 Вт, а при большей мощности сечение должно составлять 4 мм2. - Ни в одной из точек температура кабеля не должна превышать более чем на 50°C температуру в помещении. - Устройство предназначено для постоянного подключения к электросети.

- Внимание! Перед повторным подключением цепи к сети питания для проверки ее правильного функционирования следует всегда проверять, чтобы сетевой кабель был смонтирован правильно. - Внимание! Замена соединительный кабеля должна производиться авторизованной службой технической помощи или лицом с аналогичной квалификацией.

Примечание: прибор имеет функцию ограничения мощности Power Limitation, позволяющую задать максимальный порог потребления кВт.

Настройка должна выполняться в момент подключения изделия к электрической сети или в момент повторного

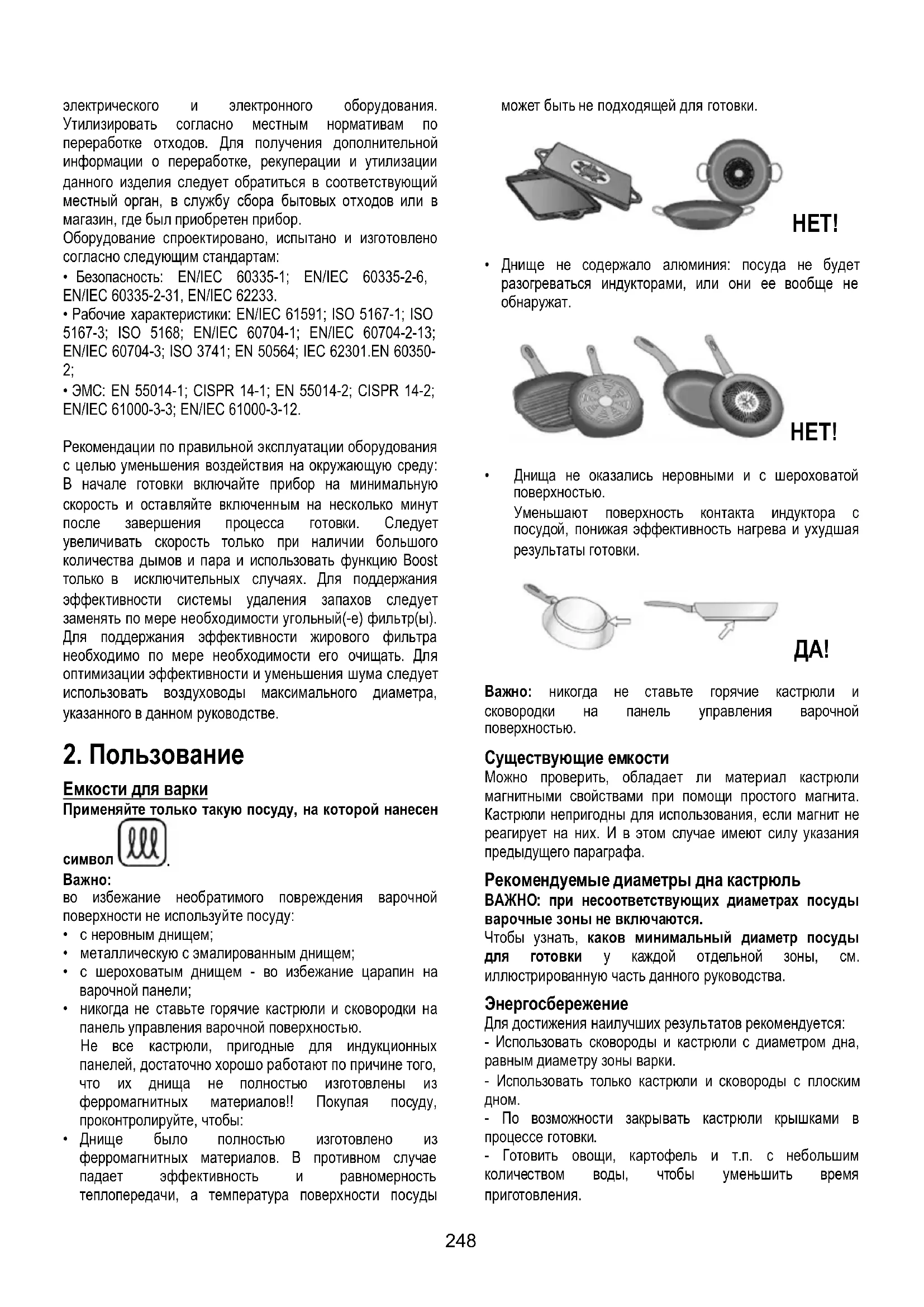

электрического и электронного оборудования. Утилизировать согласно местным нормативам по переработке отходов. Для получения дополнительной информации о переработке, рекуперации и утилизации данного изделия следует обратиться в соответствующий местный орган, в службу сбора бытовых отходов или в магазин, где был приобретен прибор.

Оборудование спроектировано, испытано и изготовлено согласно следующим стандартам:

• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Рабочие характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2;
  • ЭМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

Рекомендации по правильной эксплуатации оборудования с целью уменьшения воздействия на окружающую среду: В начале готовки включайте прибор на минимальную скорость и оставляйте включенным на несколько минут после завершения процесса готовки. Следует увеличивать скорость только при наличии большого количества дымов и пара и использовать функцию Boost только в исключительных случаях. Для поддержания эффективности системы удаления запахов следует заменять по мере необходимости угольный(-е) фильтр(ы). Для поддержания эффективности жирового фильтра необходимо по мере необходимости его очищать. Для оптимизации эффективности и уменьшения шума следует использовать воздуховоды максимального диаметра, указанного в данном руководстве.

2. Пользование

Емкости для варки

Применяйте только такую посуду, на которой нанесен

Важно:

во избежание необратимого повреждения варочной поверхности не используйте посуду:

• с неровным днищем;
• металлическую с эмалированным днищем;
- с шероховатым днищем - во избежание царапин на варочной панели;

- никогда не ставьте горячие кастрюли и сковородки на панель управления варочной поверхностью.

Не все кастрюли, пригодные для индукционных панелей, достаточно хорошо работают по причине того, что их днища не полностью изготовлены из ферромагнитных материалов!! Покупая посуду, проконтролируйте, чтобы:

• Днище было полностью изготовлено из ферромагнитных материалов. В противном случае падает эффективность и равномерность теплопередачи, а температура поверхности посуды

может быть не подходящей для готовки.

- Днище не содержало алюминия: посуда не будет разогреваться индукторами, или они ее вообще не обнаружат.

• Днища не оказались неровными и с шероховатой поверхностью.

Уменьшают поверхность контакта индуктора с посудой, понижая эффективность нагрева и ухудшая результаты готовки.

Важно: никогда не ставьте горячие кастрюли и сковородки на панель управления варочной поверхностью.

Существующие емкости

Можно проверить, обладает ли материал кастрюли магнитными свойствами при помощи простого магнита. Кастрюли непригодны для использования, если магнит не реагирует на них. И в этом случае имеют силу указания предыдущего параграфа.

Рекомендуемые диаметры дна кастрюль ВАЖНО: при несоответствующих диаметрах посуды варочные зоны не включаются.

Чтобы узнать, каков минимальный диаметр посуды для готовки у каждой отдельной зоны, см. иллюстрированную часть данного руководства.

Энергосбережение

Для достижения наилучших результатов рекомендуется:

• Использовать сковороды и кастрюли с диаметром дна, равным диаметру зоны варки.
• Использовать только кастрюли и сковороды с плоским дном.
• По возможности закрывать кастрюли крышками в процессе готовки.

• Готовить овощи, картофель и т.п. с небольшим количеством воды, чтобы уменьшить время приготовления.

• Использовать скороварку, так как она еще больше уменьшает энергопотребление и время приготовления.

• Ставить кастрюлю в центре зоны варки, обозначенной на поверхности.

Использование варочной поверхности

Система индукционного нагрева основана на физическом явлении магнитной индукции. Основной характеристикой этой системы является прямая передача энергии от генератора к кастрюле.

Преимущества:

Если сравнивать с электрическими варочными поверхностями, ваша индукционная панель:

• безопаснее: меньшая температура на стеклянной поверхности.
• быстрее: время разогрева еды меньше.
• точнее: поверхность реагирует незамедлительно на ваши команды
• эффективнее: 90% энергопотребления превращается в тепло. Кроме того, когда кастрюля снята с поверхности, передача тепла перерывается незамедлительно, что предотвращает бесполезное рассеивание тепла.

Использование вытяжки

Система вытяжки может изготавливаться в вытяжной версии, с выводом паров наружу, и фильтрующей версии, с внутренней рециркуляцией.

См. сайты www.elica.com и www.shop.elica.com чтобы ознакомиться с полным ассортиментом комплектов для различных исполнений системы, как фильтрующего, так и вытяжного.

Использование с режиме отвода воздуха

Пары выводятся наружу по каналам (приобретаются отдельно), прикрепленным к соединительному фланцу, входящему в комплект поставки.

Размер вытяжного канала должен соответствовать размеру соединительного кольца:

- при квадратном сечении выходного отверстия: 222x89 мм

- при круглом сечении выходного отверстия: ∅ 150 мм (*)

Для получения дополнительной информации

обращайтесь к странице иллюстрированной части данного руководства, посвященной принадлежностям вытяжной версии. Подсоедините изделие к вытяжным трубам и отверстиям в стене, имеющим диаметр, который равен диаметру выходного отверстия (соединительного фланца).

Использование вытяжных труб и отверстий в стене с меньшим диаметром приведет к ухудшению рабочих характеристик системы вытяжки и существенному увеличению уровня шума.

Поэтому производитель снимает с себя всякую ответственность, связанную с этим фактом.

Используйте как можно более короткий канал
① Используйте канал с минимально возможным количеством изгибов (максимальный угол изгиба: 90°).
He допускайте существенного изменения сечения канала.

Использование в режиме рециркуляции

воздуха

Всасываемый воздух фильтруется с помощью специальных жиро- и запахоулавливающих фильтров, а затем возвращается в помещение. Более подробно см. страницу по аксессуарам руководства по монтажу и установке - Фильтрующее исполнение.

Предупреждение: В случае оборудования выпуска внутри элемента мебели, необходимо предусмотреть проход воздуха через панель цоколя с минимальной площадью сечения приблизительно в 120см².

3. Функционирование

Панель управления

Сенсорные кнопки (TOUCH) / Дисплей

1. ON/OFF(BKL/BЫКЛ) варочной поверхности/вытяжки
2. Выбор варочной зоны / Дисплей варочной зоны
3. Повышение/Понижение уровня мощности варки и скорости (мощности) вытяжки Отображение уровня мощности варки и скорости (мощности) вытяжки
4. Включение таймера "STAND ALONE(ОТДЕЛЬНЫЙ)" Дисплей: Таймер "STAND ALONE(ОТДЕЛЬНЫЙ)" / Таймер варочных зон.
5. Увеличение/уменьшение времени таймера "STAND ALONE" / таймера варочных зон
6. Подключение таймера варочных зон Индикатор подключенного таймера варочных зон

7. Включение функции Automatic Heat Up(автоматический нагрев).

8. Включение функции Temperature Manager - управление температурой (Warming Function - функция подогрева)

9. Пауза
10. Key Lock (блокировка кнопок)
11. Индикатор работающей вытяжки Включение индикации загрязнения фильтров
12. Выбор/подключение вытяжки Дисплей вытяжки Дисплей загрязнения угольного/керамического фильтра - фильтр жиров
13. Сброс уровня загрязнения фильтров
14. Подключение автоматической функции вытяжки

ИСПОЛЬЗОВАНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ

Нужно знать перед началом использования:

Все функции этой варочной поверхности спроектированы с соблюдением строгих норм безопасности.

Поэтому:

• Некоторые функции не активируются или отключаются автоматически при отсутствии кастрюль на поверхности или при их неправильном размещении.
• В некоторых случаях активированные функции автоматически отключаются через несколько секунд, если для выбранной функции необходима дополнительная настройка (напр.: "Включить варочную поверхность" без функций "Выбор варочной зоны" и "Рабочая температура", либо "Функция Lock (блокировка)" или "Таймер").

Внимание! В случае (например) длительного

использования выключение варочной зоны может не быть мгновенным, потому что она находится в фазе охлаждения. На дисплее варочной зоны появится символ

“Н”, обозначающий эту фазу.

Перед приближением к варочной зоне подождите, пока дисплей погаснет.

Дисплеи варочной зоны

На дисплеях, соответствующих варочным зонам, отображаются следующие данные:

Варочная зона включена	0
Уровень мощности	1...9 P
Residual Heat Indicator(Индикатор остаточноготепла)	H
Pot Detector (датчик наличияпосуды)
Функция Bridge (перекрытие)включена
Функция TemperatureManager (управлениетемпературой) включена
Функция Пауза	11
Функция Automatic Heat UP(автоматический нагрев)

Характеристики варочной поверхности

● Safe Activation (безопасное включение)

Изделие включается только при наличии кастрюль в варочных зонах: процесс нагрева не запускается или прекращается при отсутствии или снятии кастрюль.

● Pot Detector (датчик наличия кухонной посуды)

Устройство автоматически определяет наличие кастрюль в варочных зонах.

● Safety Shut Down (Предохранительное отключение)

В целях безопасности каждая варочная зона имеет максимальное время работы, которое зависит от установленного уровня мощности.

● Residual Heat Indicator (индикатор остаточного тепла)

После выключения одной или нескольких варочных зон на наличие остаточного тепла указывает специальный сигнал на дисплее индикатор соответствующей зоны в виде символа "Н".

Работа

Примечание: для активации любой функции необходимо предварительно активировать требуемую зону.

● Включение

Кратко нажать (провести) ON/OFF(BKЛ/ВЫКЛ) (1) варочная поверхность/вытяжка, символ загорится. Если продолжать нажатие, кратковременно появятся все доступные функции, затем останутся активными только основные. Другие функции подключатся и могут быть использованы далее во время пользования устройством.

ВАЖНО:

все доступные функции будут подсвечиваться с небольшой яркостью, подсветка станет ярче только тогда, когда функция будет подключена.

Еще раз нажмите Ⓘ для отключения

Примечание: Данная функция является приоритетной по отношению ко всем остальным.

● Выбор варочных зон

Коснуться (нажать) область выбор/дисплей (2), соответствующую нужной варочной зоне.

● Power Level (Уровень мощности)

Варочная поверхность имеет 9 уровней мощности. Прикоснуться и провести пальцами вдоль Панели выбора (3):

вправо для увеличения уровня мощности; влево для уменьшения уровня мощности.

Заданный уровень мощности появится в области Выбор/дисплей (2)

● Power Booster (усилитель мощности)

Изделие имеет дополнительный уровень мощности (выше уровня 9), который активируется на 5 минут, после чего мощность снижается до предыдущего уровня.

Коснуться и провести пальцами вдоль Панели выбора (3) (свыше уровня 9) и подключить Power Booster (усилитель мощности)

Уровень Power Booster (усилителя мощности) указан в области Выбора/дисплея (2) символом "Р"

● Key Lock (блокировка кнопок)

Функция Key Lock позволяет блокировать настройки поверхности, чтобы избежать их случайного изменения. При этом уже установленные функции остаются активными.

Включение:

- нажмите

(10)

Для отключения повторите действие.

Примечание: если в активном режиме Key Lock будет

нажата любая другая функция, символ будет мигать, что означает действие функции и необходимость ее отключения, чтобы работать с варочной поверхностью.

● Automatic Heat UP (автоматический нагрев)

Функция Automatic Heat UP позволяет быстрее достичь заданную мощность. Используя данную функцию, можно обеспечить более быстрое приготовление, однако без риска пригорания пищи, поскольку температура не будет превышать установленное значение. Данная функция доступна для уровней мощности 1-8.

Включение:

• на включенной варочной зоне нажмите (7)
• на дисплее (2) появится мигающая "Н", которая чередуется со значением заданной в варочной зоне мощности

Если увеличить уровень мощности в варочной зоне: функция Automatic Heat Up останется активной с новой настройкой температуры; Если уменьшить уровень мощности в варочной зоне: функция Automatic Heat отключится.

Примечание: при одновременном выборе другой

варочной зоны символ (7) вернется к подсветке низкой яркости, теперь и в этой зоне можно активировать функцию. Функция в любом случае останется подключенной в зоне, где она уже была задана, об этом сигнализируется на дисплее (2)

● Temperature Manager (Warming Function) (управление температурой, функция подогрева)

Функция Temperature Manager управляет температурой, обеспечивая поддержание тепла при постоянной температуре на оптимизированном уровне мощности. Функция идеально подходит для поддержания в подогретом состоянии уже приготовленных блюд. Функция Temperature Manager активируется при первом нажатии кнопки. На дисплее (2) зоны, работающей в режиме управления температурой, появится символ

Примечание: при одновременном выборе другой

варочной зоны символ (8) вернется к подсветке низкой яркости, теперь и в этой зоне можно активировать функцию. Функция в любом случае останется подключенной в зоне, где она уже была задана, об этом сигнализируется на дисплее (2)

- Еще раз нажмите ⚙(8) для отключения и выключения, пока уровень, выведенный на дисплее (2), не станет “☐”.

Примечание: если сразу несколько зон работают в режиме управления температурой (функция подогрева), выберите сначала нужную зону в области Выбор (2) ; функцию можно отключить также с помощью Панели выбора (3), для этого привести уровень мощности на "☐".

● Пауза

Функция Пауза позволяет приостановить любую активную функцию на поверхности с уменьшением мощности до ноля.

Включение:

• нажмите " || " (9)
• появится мигающая "||" на дисплее (2)

Для отключения функции:

• нажмите || (9) Панель выбора (3) загорится
• нажмите/проведите по Панели выбора (3) для отключения функции

Примечание: отключение восстанавливает состояние варочной поверхности перед паузой, варочная поверхность продолжает работу с теми же настройками, что были заданы ранее.

Примечание: если по прошествии 10 минут функцию Pausa не отключить, варочная поверхность автоматически выключится.

Примечание: функция паузы не влияет на вытяжку

● Таймер "STAND ALONE" (отдельный)

Функция таймера производит обратный отсчет времени независимо от варочных зон (а также от зоны вытяжки). Таймер включается нажатием на зону/дисплей (4)

Используйте символы — + (5) для настройки продолжительности таймера, которая выводится в зоне/дисплее (4)

Примечание : подождать 30 секунд и не нажимать никакую команду, чтобы запустился обратный отсчет.

Формат таймера следующий 0.00

-0. часы

- 00 минуты

Прим.: можно устанавливать таймер на время, не превышающее 1ч. 59 мин.

В зоне/дисплее (4) выводится оставшееся время.

После завершения обратного отсчета подается звуковой сигнал.

Примечание : при выводе обратного отсчета оставшегося времени менее 10 минут, формат будет следующим

-0. МИНУТЫ

- 00 секунды

с точкой неподвижного света

Для выключения таймера:

• выберите зону/дисплей (4)

- настройте продолжительность таймера на 000, с помощью — + (5)

● Таймер варочных зон

Функция таймера варочных зон является обратным отсчетом, который можно задать в каждой варочной зоне, в том числе и одновременно.

В конце заданного периода варочные зоны автоматически выключатся, а пользователя предупредит специальный звуковой сигнал.

Подключение функции таймера варочных зон

- Коснитесь (нажмите) область выбор/дисплей (2) (уровень мощности ≠ 0)

• Нажмите (6) варочной зоны Используйте символы — + (5) для настройки продолжительности таймера, которая отображается в зоне/дисплее (4)

Во время настройки символ (6) мигает

Примечание : подождите 10 секунд, не нажимая никаких команд, чтобы запустился таймер варочных зон.

Примечание : еще одно длительное нажатие 📞 (6) сбрасывает таймер варочной зоны

При необходимости повторите действие для нескольких варочных зон.

Примечание: в каждой варочной зоне можно настроить свой отличающийся таймер. На дисплее (4) появится обратный отсчет варочной зоны, выбранной на данный момент. Если не выбрано ни одной зоны, после нажатия на дисплей (4) появится обратный отсчет таймера "STAND-ALONE" (отдельный).

Режим отображения обратного отсчета является тем же, что и для таймера "STAND-ALONE"

(отдельный) (см. предыдущий параграф таймер "STAND ALONE (отдельный))

Когда таймер завершил обратный отсчет, подается звуковой сигнал и варочная зона отключается.

Для выключения таймера:

- выберите варочную зону (2)

- настройте продолжительность таймера на 000 с помощью — + (5)

● Power Limitation (ограничение мощности)

Функция ограничения мощности (Power Limitation) позволяет настраивать работу изделия на ограничение максимума потребления мощности, регулируя потребляемую мощность всех варочных зон так, чтобы общее потребление варочной поверхности не превышало заданного уровня.

Прим.: эта настройка должна производиться при выключенной варочной поверхности, без

предварительного нажатия кнопки

ON/OFF(BKL/BЫКЛ) (1), в момент подсоединения устройства к сети электропитания или после повторного подсоединения, в течение 2 последующих минут.

Для настройки функции Power Limitation:

- нажмите кнопку (A);

(которая будет мигать только первые 2 минуты после подсоединения изделия к сети электропитания)

- продолжая удерживать кнопку (A) нажимать, по одной, на все участки Выбора/Дисплеи (2) варочных зон в направлении против часовой стрелки, начиная с передней правой (FR)

• при каждом нажатии будет издаваться короткий звуковой сигнал;
• после нажатия на все дисплеи (2), можно будет

отпустить кнопку

ВЭТОТ МОМЕНТ:

- Дисплей (2) задней левой зоны (RL) отобразит чередование символов "C" и "0", указывая на возможность выполнения этой настройки:

выбрать дисплей (2-RL) после чего провести по Панели выбора (3), пока на дисплее не отобразятся символы "C" и "8", на дисплее (2-FL) отобразится текущая настройка**

$$ 0 = 7, 4 \mathrm{kBT} $$

$$ 1 = 4, 5 \mathrm{kBT} $$

$$ 2 = 3, 1 \mathrm{kBT} $$

** по умолчанию установлено значение 7,4 кВт

Чтобы поменять настройку функции Power Limitation

• нажать на дисплей (2) передней левой зоны (FL)
• после чего провести по Панели выбора (3), чтобы задать новую уставку
• для сохранения сделанного выбора нажимать кнопку

ON/OFF (1), в течение 2 секунд; прозвучит длинный звуковой сигнал, подтверждающий выполнение настройки

Bridge Zones (перекрытие зон)

Варочные зоны, благодаря функции Bridge, могут работать совместно, создавая единую зону с одинаковым уровнем мощности. Данная функция обеспечивает равномерное приготовление с использованием сковородок и кастрюль больших размеров. Совместно можно использовать фронтальную варочную зону «Ведущая» и соответствующую зону «Вторичная», находящуюся в задней части (чтобы узнать, для каких зон предусмотрена данная функция, обращайтесь к иллюстрированной части данного руководства).

Для активации функции Bridge:

- выберите одновременно две варочные зоны, которые планируется использовать

• на дисплее (2) варочной зоны "Вторичная" появится символ " "
• при помощи Панели выбора (3) можно будет задать уровень (Мощность) работы, который будет отображаться на дисплее (2) зоны "Ведущая"
• для отключения функции Bridge достаточно повторить процедуру включения

Прим.: Таймер варочных зон, включенный в ходе работы функции перекрытия Bridge, приведет к автоматическому выключению обоих зон, поскольку они будут регулироваться как одна объединенная зона.

ИСПОЛЬЗОВАНИЕ ВЫТЯЖКИ

Включение

Кратко нажать (коснуться) ON/OFF(BKЛ/ВЫКЛ) (1)

варочной поверхности/вытяжки, символ загорится. Если продолжать нажатие, кратковременно появятся все доступные функции, затем останутся активными только основные. Другие функции подключатся и могут быть использованы далее во время пользования устройством.

ВАЖНО:

все доступные функции будут подсвечиваться с небольшой яркостью, подсветка станет ярче только тогда, когда функция будет подключена.

Еще раз нажмите для отключения

Примечание: Данная функция является приоритетной по отношению ко всем остальным.

Включение системы вытяжки: Откройте Flap(заслонку) прикоснитесь к Зоне выбора (12), чтобы включить вытяжную систему.

Примечание: Система вытяжки оборудована устройством FLAP - поворотной механической заслонки. Перед включением зонта вытяжки нужно сначала открыть FLAP чтобы привести в действие систему вытяжки. Зонт вытяжки оборудован датчиком, который при включенной системе вытяжки, обеспечивает автоматическую остановку мотора, если заслонка FLAP полностью закрывается. Вытяжка перезапускается только когда снова открывается заслонка FLAP.

Скорость (мощность) вытяжки:

Вытяжной вентилятор имеет 3 уровня скорости (мощности) вытяжки.

Прикоснуться и провести пальцами вдоль Панели выбора (3):

вправо для увеличения уровня мощности; влево для уменьшения уровня мощности.

Заданный уровень мощности появится в области Выбор/дисплей (12)

● Усилитель нагрева Power Booster

На изделии предусмотрено 2 дополнительных уровня мощности (помимо уровня 3)

— Power Booster (усилитель мощности) 1
: с уставкой таймера на 15 мин
— Power Booster (усилитель мощности) 2
: с уставкой таймера на 5 мин

Затем мощность вернется к ранее заданному уровню.

Прикоснитесь и проведите пальцами вдоль Панели выбора (3) (за пределы уровня 3) для включения Power Booster (усилитель мощности) 1

Уровень Power Booster (усилитель мощности) 1 обозначен в области выбора/дисплея (12) мигающей цифрой "4"

Прикоснитесь и проведите пальцами вдоль Панели выбора (3) (за пределы уровня 3) для включения Power Booster (усилитель мощности) 2

Уровень Power Booster (усилитель мощности) 2 обозначен в области выбора/дисплея (12) мигающим символом"Р"

● Работа в автоматическом режиме

Вытяжка включится с наиболее подходящей скоростью, приспособив скорость отсоса к максимальному уровню мощности, используемому в варочных зонах.

Когда варочные зоны отключаются, вытяжка адаптирует свою скорость и постепенно снижает ее, чтобы удалить остаточный пар и запахи.

Для активации данной функции:

Нажмите (A)

Для отключения повторите действие.

Прим.: если, в автоматическом режиме на Панели выбора (3) будут выбраны скорость от 1 до 3, автоматический режим отключается;

Если выбирается Power Boster (усилитель мощности), автоматический режим вновь включится после завершения отсчета таймера, а тем временем символ

“(A)” будет мигать.

Прим.: в случае отключения варочной поверхности, находящейся в автоматическом режиме, выключение вытяжки произойдет автоматически и постепенно.

● Индикатор уровня загрязнения фильтров

Вытяжной зонт указывает на необходимость выполнения техобслуживание фильтров:

Угольные/керамические фильтры

запахулавливающие

"FILTER"(13) загорается

Жироулавливающий фильтр "FILTER"(13) мигает

Примечание: данная функция отключена по умолчанию (о ее включении см. в параграфе "Включение индикатора загрязненности фильтров")

● Сброс уровня загрязненности фильтров

После завершения обслуживания фильтров (жироулавливающего и (или) угольных/керамических) длительно нажмите "FILTER" (13);

“FILTER”(13) погаснет и начнется отсчет индикатора.

● Включение индикатора уровня загрязнения фильтров

Данный индикатор обычно отключен.

Для его включения выполните следующие действия:

• включите вытяжку с помощью ①;
• когда двигатель вытяжки и варочные зоны выключены, нажмите Зону выбора (12)
• длительно нажимайте "HOOD" (11), пока не появятся на дисплее (12) буквы "F" – "G", мигающие поочередно
  F = угольные/керамические
  запахулавливающие фильтры
  G = жироулавливающий фильтр

Угольные/керамические запахоулавливающие фильтры

— нажмите на дисплей (12), когда появится буква "F"
— нажмите " FILTER" (13) — подсветка мигает
– еще раз длительно нажмите "HOOD" (11) для подтверждения включения индикатора угольных/керамических запахоулавливающих фильтров

Жироулавливающий фильтр

— нажмите на дисплей (12), когда появится буква "G"
— нажмите “ FILTER” (13) — подсветка горит ровно
— еще раз длительно нажмите "HOOD" (11) для
подтверждения включения индикатора жироулавливающего фильтра

Таблица мощности

Уровень мощности		Типология варки	Использование уровень(указания сочетают в себе опыт и привычки приготовления)
Макс мощность	Boost	Быстро разогревать	Идеально для поднимания в короткое время температуру еды до быстрого кипения, в случаи воды или быстрого разогрева жидкостей варки
	8-9	Жарить - кипятить	Идеально для поджаривания к золотистому цвету, начинать варку, жарить замороженные продукты, быстро кипятить
Высокая мощность	7-8	Поджаривать к золотистому цвету – поджаривать - кипеть - гриль	Идеально для поджаривания, чтобы поддерживать кипение, варить, гриль (на короткое время, 5-10 минут)
	6-7	Поджаривать к золотистому цвету - варить – тушить – поджаривать - гриль	Идеально для поджаривания, чтобы поддерживать легкое кипение, варить и гриль (на среднее время, 10-20 минут), подогревать аксессуары
Средняя мощность	4-5	Варить– кипятить на медленном огне – сгущать - перемешивать	Идеально для тушения, поддерживать легкое кипение, варить (на длительное время). Перемешивать макароны
	3-4	Варить – кипятить на медленном огне – сгущать - перемешивать	Идеально для длительных готовок (рис, соусы, жаркое, рыба) с присутствием в составе жидкостей (вода, вино, бульон, молоко), перемешивать макароны
	2-3	Варить– кипятить на медленном огне – сгущать - перемешивать	Идеально для длительных готовок (объем меньше литра: рис, соусы, жаркое, рыба) с присутствием в составе жидкостей (вода, вино, бульон, молоко)
Низкая мощность	1-2	Расплавлять – размораживать – поддерживать на тепле - перемешивать	Идеально для смягчения масла, растопить деликатно шоколад, разморозить продукты маленьких размеров
	1	Расплавлять – размораживать – поддерживать на тепле - перемешивать	Ideale per il mantenimento in caldo di piccole porzioni di cibo appena cucinate o tenere in temperatura piatti di portata e mantecare risotti
ВЫКЛ	Мощность ноль	Опорная поверхность	Piano cottura in posizione di stand-by o spento (possibile presenza di calore residuo da fine cottura, segnalato con H-L-O)

4. Уход

Внимание! Перед началом любой операции по чистке или обслуживанию убедитесь, что варочные зоны выключены и что индикатор тепла погас.

Техобслуживание варочной поверхности

Очистка

Варочную панель следует чистить после каждого применения.

Важно: Не используйте абразивные губки или сетки, они могут повредить стекло поверхности. Не применяйте раздражающие химические детергенты, такие как спреи для печей или пятновыводители. После каждой готовки давайте индукционной печи остыть, затем очищайте ее, чтобы не образовывались корки и пятна. Применяйте мягкую ткань, бумажные полотенца для кухни или специальные продукты для варочных поверхностей (соблюдая инструкции производителя).

НЕ ПРИМЕНЯЙТЕ УСТРОЙСТВА ЧИСТКИ СТРУЕЙ ПАРА!!!

Важно: При случайной и сильной утечке жидкости из кастрюли можно воспользоваться сливным клапаном, расположенным в нижней части устройства, что позволяет избежать отложения любых остатков и осуществлять очистку с соблюдением максимального уровня гигиены.

Рис. 16

Техобслуживание вытяжки

Очистка:

Для очистки используйте ТОЛЬКО мягкую ткань, смоченную нейтральным моющим средством. НЕ ИСПОЛЬЗУЙТЕ ИНСТРУМЕНТЫ ИЛИ ПРИБОРЫ ДЛЯ ОЧИСТКИ!

Не допускайте использование абразивных средств.

НЕ ИСПОЛЬЗУЙТЕ СПИРТ!

Очистка металлической решетки:

Решетку следует мыть вручную горячей водой с нейтральным моющим средством и аккуратно высушивать во избежание окисления.

Жироулавливающий фильтр

Служит для удержания частиц жира, образующихся при приготовлении пищи.

Очистку следует выполнять один раз в месяц (или когда срабатывает система засорения фильтров) с помощью неагрессивных моющих средств, вручную или в посудомоечной машине при низкой температуре в кратковременном цикле.

При мойке в посудомоечной машине металлический жироулавливающий фильтр может обесцветиться, однако его фильтрующие характеристики совершенно не изменятся.

Рис. 15.1.2 - 15.2.3

Угольный Фильтр – Керамический

(только для фильтрующих версий)

Служит для удержания неприятных запахов, образующихся при приготовлении пищи.

Данное изделие оборудовано набором дезодорирующих фильтров. Насыщение дезодорирующих фильтров происходит после длительного использования в зависимости от типа кухни и регулярности очистки жироулавливающего фильтра. Дезодорирующие фильтры можно регенерировать термическим способом каждые 2/3 месяца в предварительно нагретой печи при 200°C в течение 45 минут. Правильная регенерация гарантирует постоянную эффективность фильтрования в течение 5 лет.

Внимание! Не кладите фильтры на дно духовки, а положите их на противень, который необходимо вставить в среднем положении.

Рис. 15.2.1

Поиск неисправностей

КОД ОШИБКИ	ОПИСАНИЕ	ВОЗМОЖНЫЕ ПРИЧИНЫ	УСТРАНЕНИЕ ОШИБКИ
E2	Зона управления отключается из-за слишком высокой температуры	Внутренняя температура электронных узлов слишком высокая	Дождитесь охлаждения поверхности перед повторным использованием
E3	Емкость непригодна	Утеря магнитных свойств	Снимите кастрюлю
E5	Проблемы связи между интерфейсом пользователя и индукционным модулем	Не поступает питание на модуль; кабель питания неправильно подключен или поврежден	Отсоедините варочную поверхность от сети питания и проверьте соединение
При появлении остальных сообщений об ошибках ( E ... U ... C ... )	Обратитесь в службу технической поддержки и сообщите код ошибки

Техническая служба помощи

Перед тем как обратиться в службу технической поддержки

1. Убедитесь, что невозможно самостоятельно устранить проблему с учетом информации, приведенной в разделе “Поиск неисправностей”.
2. Выключите и включите устройство, чтобы убедиться, что проблема устранена.

Если после вышеупомянутых проверок проблема не устранена, обратитесь в ближайшую службу технической поддержки.

UK

Формат Таймера – 0.00

-0. для годин

- 00 для хвилин

загориться символ Ⓘ;

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Мал. 15.1.2 - 15.2.3
