Өнім түрі	Индукциялық плита кіріктірілген сорғышпен
Бренд	Elica
Үлгі	NikolaTesla FIT XL PRF0186750
Электрмен жабдықтау	220-240 В / 50-60 Гц, макс. қуат 7,2 кВт
Пісіру аймақтарының саны	4 индукциялық аймақ
Қуат деңгейлері	9 деңгей + 2 күшейткіш (5 мин және 15 мин)
Негізгі функциялар	Күшейткіш, Бридж, Автоматты қыздыру, Температура менеджері, Таймер, Кідірту, Перне блогы
Кастрюльді анықтау	Иә, ыдыс жоқ кезде автоматты түрде өшеді
Дисплей	Сенсорлық экран пісіру аймақтарымен, таймермен және қалдық жылу көрсеткішімен
Сорғызу қуаты	3 жылдамдық + 2 күшейткіш, автоматты сору
Сорғызу түрі	Соратын (экстракция) немесе сүзгілі (рециркуляция) нұсқасы
Сүзгілер	Жуылатын металл май сүзгісі (ыдыс жуғыш); регенерацияланатын белсенді көмір/керамикалық сүзгі (200°C температурада 45 мин)
Қанығу көрсеткіші	Иә, қайта орнатылатын
Күтім	Шыныны жұмсақ шүберекпен және бейтарап жуғыш затпен тазалау; бу немесе абразивтер қолданбаңыз
Қауіпсіздік	Автоматты өшіру, пернетақтаны құлыптау, кастрюль детекторы, реттелетін қуат шегі
Әр аймақтың максималды қуаты	3,5 кВт дейін (болжам)
Өлшемдері (Ұ x Е)	Шамамен 90 x 50 см (FIT XL үшін болжам)
Орнату тесігі	Жұмыс үстеліне сәйкес кесу, қалыңдығы 2-6 см
Салмағы	Шамамен 25 кг (болжам)
Қосалқы бөлшектер	Сүзгілер, электр кабелі, керек-жарақ жиынтығы (міндетті емес)
Жалпы ақпарат	Тек үйде пайдалануға арналған, жергілікті орнату нормаларын сақтаңыз

Жиі қойылатын сұрақтар - NikolaTesla FIT XL PRF0186750 ELICA

Пісіру аймағында күшейткішті қалай қосуға болады?

Аймақты қосқаннан кейін таңдау жолағында саусағыңызды 5-деңгейден жоғары оңға жылжытыңыз. P белгісі пайда болады және күшейткіш 5 минут бойы белсенді болады. Сорғызу үшін 15 мин (P1) немесе 5 мин (P2) күшейткіштері үшін 3-деңгейден жоғары жылжытыңыз.

Егер E2 қате коды көрсетілсе не істеу керек?

E2 қатесі ішкі қызып кетуді көрсетеді. Плитаны өшіріп, қайта қолданар алдында толығымен суытыңыз. Есеп қайталанса, техникалық қызметке хабарласыңыз.

Май сүзгісін қалай тазалау керек?

Металл май сүзгісін алып, қолмен ыстық су мен бейтарап жуғыш затпен немесе ыдыс жуғышта төмен температурада (жылдам цикл) тазалаңыз. Орнына қоймас бұрын жақсылап кептіріңіз. Айына кемінде бір рет немесе қанығу көрсеткіші жыпылықтағанда тазалаңыз.

Индукциялық плитада қандай кастрюльдерді қолдану керек?

Тек түбі ферромагнитті (магниттілігі бар) кастрюльдерді қолданыңыз. Түбі тегіс, алюминийсіз және аймақтың диаметріне сәйкес болуы керек. Магнитпен тексеріңіз: егер жабысса, кастрюль үйлесімді. Магнитті емес кастрюльдер қызбайды.

Үлкен кастрюльдер үшін Bridge функциясын қалай қосуға болады?

Біріктіретін екі пісіру аймағын (алдыңғы және артқы) бір уақытта таңдаңыз. Екінші аймақтың экранында Π көрсетіледі. Негізгі аймақтағы қуатты реттеу үшін таңдау жолағын пайдаланыңыз. Өшіру үшін сол процедураны қайталаңыз.

Қуат шектеуін (Power Limitation) қалай орнатуға болады?

Плитаны өшіріңіз. Қуат қосылғаннан кейін 2 минут ішінде A түймесін басып тұрып, барлық пісіру аймақтарын (сағат тіліне қарсы бағытта) ретімен басыңыз. Жіберіңіз, содан кейін сол артқы аймақты таңдап, таңдау жолағымен реттеңіз. 2 секунд бойы ON/OFF түймесін басып, сақтаңыз. Әдепкі мән 7,4 кВт.

Дербес таймерді (Stand Alone Timer) қалай пайдалануға болады?

Таймер дисплейінің аймағын (4) басыңыз, содан кейін + және - (5) пернелерін пайдаланып ұзақтығын орнатыңыз (макс 1сағ59). Кері санауды бастау үшін 10 секунд күтіңіз. Соңында дыбыстық сигнал естіледі. Оны тоқтату үшін ұзақтығын 000 етіп орнатыңыз.

Көмір/керамика сүзгісіне (сүзгілі нұсқа) қалай күтім жасау керек?

Иіске қарсы сүзгіні 200°C дейін алдын ала қыздырылған пешке 45 минутқа қою арқылы регенерациялауға болады (торға қойыңыз, түбіне емес). Бұл операцияны 2-3 ай сайын орындауға болады. Егер регенерация дұрыс болса, қызмет мерзімі шамамен 5 жыл. Егер иіс сақталса, ауыстырыңыз.

Плита жанбайды, нені тексеру керек?

Плитаның розеткаға қосылғанын және автоматты ажыратқыштың өшпегенін тексеріңіз. Электр кабелінің дұрыс жалғанғанын тексеріңіз. Егер экран сөніп тұрса, құрылғыны бірнеше минут ажыратып, қалпына келтіруге тырысыңыз. Есеп қайталанса, қолдау қызметіне хабарласыңыз.

Сүзгілердің қанығу көрсеткішін қалай қалпына келтіруге болады?

Сүзгілерді тазалағаннан немесе ауыстырғаннан кейін, индикатор сөнгенше FILTER (13) пернесін басып тұрыңыз. Бұл есептегішті нөлге келтіреді. Қанығу индикаторын қосу үшін нұсқаулықта сипатталған процедураны орындаңыз (HOOD пернесі арқылы қосу).

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ NikolaTesla FIT XL PRF0186750 ELICA

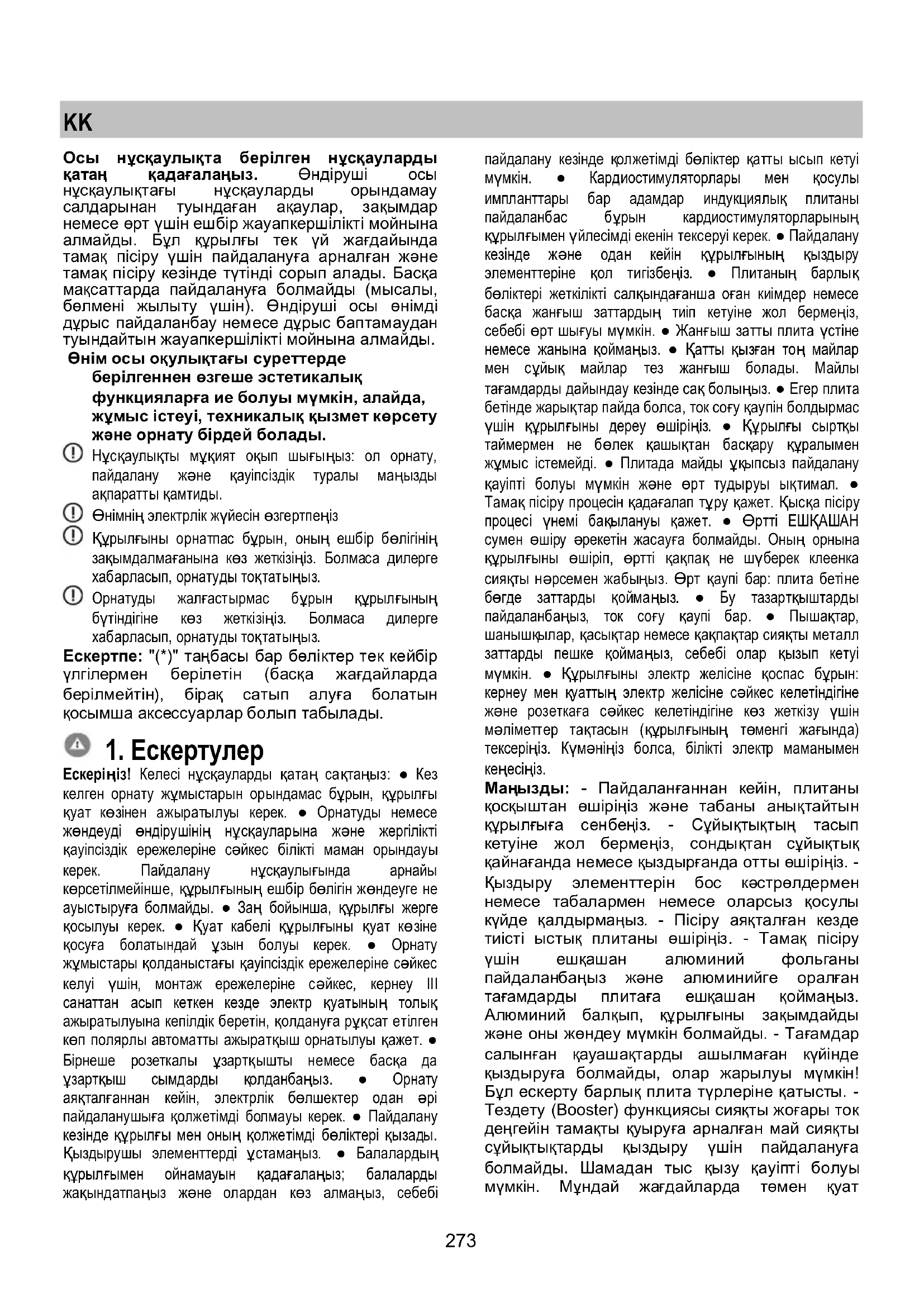

КК Монтаждау мен пайдалану нускауы

Осы нүсқаулықта берілген нүсқауларды қатаң қадағалаңыз. Өндіруші осы нүсқаулықтағы нүсқауларды орындамау салдарынан туындаған ақаулар, закымдар немесе өрт үшін ешбір жауапкершілікті мойнына алмайды. Бұл құрылғы тек үй жағдайында тамақ пісіру үшін пайдалануға арналған және тамақ пісіру кезінде түтінді сорып алады. Басқа мақсаттарда пайдалануға болмайды (мысалы, бөлмені жылыту үшін). Өндіруші осы өнімді дұрыс пайдаланбау немесе дұрыс баптамаудан туындайтын жауапкершілікті мойнына алмайды.

Өнім осы окулықтағы суреттерде берілгеннен өзгеше эстетикалық функцияларға не болуы мүмкін, алайда, жұмыс істеуі, техникалық қызмет көрсету және орнату бірдей болады.

Нүсқаулықты мұқият оқып шығыңыз: ол орнату, пайдалану және қауіпсіздік туралы маңызды ақпаратты қамтиды.
① Өнімнің электрлік жүйесін өзгертпеніз
① Кұрылғыны орнатпас бұрын, оның ешбір бөлігінің зақымдалмағанына көз жеткізіңіз. Болмаса дилерге хабарласып, орнатуды токтатыңыз.
① Орнатуды жалғастырмас бұрын құрылғының бүтіндігіне көз жеткізіңіз. Болмаса дилерге хабарласып, орнатуды токтатыңыз.

Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

1. Ескертулер

Ескеріңіз! Келесі нүсқауларды қатаң сақтаңыз: ● Кез келген орнату жұмыстарын орындамас бұрын, құрылғы куат көзінен ажыратылуы керек. ● Орнатуды немесе жөндеуді өндірушінің нүсқауларына және жергілікті қауіпсіздік ережелеріне сәйкес білікті маман орындауы керек. Пайдалану нүсқаулығында арнайы көрсетілмейінше, құрылғының ешбір бөлігін жөндеуге не ауыстыруға болмайды. ● Заң бойынша, құрылғы жерге қосылуы керек. ● Куат кабелі құрылғыны куат көзіне қосуға болатындай ұзын болуы керек. ● Орнату жұмыстары қолданыстағы қауіпсіздік ережелеріне сәйкес келуі үшін, монтаж ережелеріне сәйкес, кернеу III санаттан асып кеткөн кезде электр қуатының толық ажыратылуына кепілдік беретін, қолдануға рүқсат етілген көп полярлы автоматты ажыратқыш орнатылуы қажет. ● Бірнеше розеткалы ұзартқышты немесе басқа да ұзартқыш сымдарды қолданбаңыз. ● Орнату аяқталғаннан кейін, электрлік бөлшектер одан әрі пайдаланушыға қолжетімді болмауы керек. ● Пайдалану кезінде құрылғы мен оның қолжетімді бөліктері қызады. Қыздырушы элементтерді ұстамаңыз. ● Балалардың құрылғымен ойнамауын қадағалаңыз; балаларды жақындатпаңыз және олардан көз алмаңыз, себебі пайдалану кезінде юлжетімді бөліктер қатты ысып кетуі мүмкін. • Кардиостимуляторлары мен қосулы импланттары бар адамдар индукциялық плитаны пайдаланбас бұрын кардиостимуляторларының құрылғымен үйлесімді екенін тексеруі керек. • Пайдалану кезінде және одан кейін құрылғының қыздыру элементтеріне қол тигізбеніз. • Плитаның барлық бөліктері жеткілікті салқындағанша оған киімдер немесе басқа жанғыш заттардың тиіп кетуіне жол берменіз, себебі өрт шығуы мүмкін. • Жанғыш затты плита үстіне немесе жанына қоймаңыз. • Қатты қызған тоң майлар мен сұйық майлар тез жанғыш болады. Майлы тағамдарды дайындау кезінде сақ болыңыз. • Егер плита бетінде жарықтар пайда болса, ток соғу қаупін болдырмас үшін құрылғыны дерев өшіріңіз. • Құрылғы сыртқы таймермен не бөлек қашықтан басқару құралымен жұмыс істемейді. • Плитада майды ұқыпсыз пайдалану қауіпті болуы мүмкін және өрт тудыруы ықтимал. • Тамақ пісіру процесін қадағалап тұру қажет. Қысқа пісіру процесі үнемі бақылануы қажет. • Өртті ЕШҚАШАН сумен өшіру әрекетін жасауға болмайды. Оның орнына құрылғыны өшіріп, өртті қақпақ не шу берек клеенка сияқты нәрсемен жабыңыз. Өрт қаупі бар: плита бетіне бөгде заттарды қоймаңыз. • Бу тазартқыштарды пайдаланбаңыз, ток соғу қаупі бар. • Пышақтар, шанышқылар, қасықтар немесе қақпақтар сияқты металл заттарды пешке қоймаңыз, себебі олар қызып кетуі мүмкін. • Құрылғыны электр желісіне қоспас бұрын: кернеу мен қааттың электр желісіне сәйкес келетіндігіне және розеткаға сәйкес келетіндігіне көз жеткізу үшін мәліметтер тақтасын (құрылғының төменгі жағында) тексеріңіз. Қүмәніңіз болса, білікті электр маманымен кеңесіңіз.

Маңызды: - Пайдаланғаннан кейін, плитаны қосқыштан өшіріңіз және табаны анықтайтын құрылғыға сенбеніз. - Сұйықтықтың тасып кетуіне жол бермеңіз, сондықтан сұйықтық қайнаганда немесе қыздырғанда отты өшіріңіз. - Қыздыру элементтерін бос кәстрөлдермен немесе табалармен немесе оларсыз қосулы қүйде қалдырмаңыз. - Пісіру аяқталған кезде тиісті ыстық плитаны өшіріңіз. - Тамақ пісіру үшін өшқашан алюминий фольганы пайдаланбаныз және алюминийге оралған тағамдарды плитаға өшқашан қоймаңыз. Алюминий балқып, құрылғыны зақымдайды және оны жәндеу мүмкін болмайды. - Тағамдар салынған қауашақтарды ашылмаған қүйінде қыздыруға болмайды, олар жарылуы мүмкін! Бүл ескерту барлық плита түрлеріне қатысты. - Тездету (Booster) функциясы сияқты жоғары ток деңгейін тамақты құыруға арналған май сияқты сұйықтықтарды қыздыру үшін пайдалануға болмайды. Шамадан тыс қызу қауіпті болуы мүмкін. Мүндай жағдайларда төмен куат

денгейін пайдалануыңызды ұсынамыз. - Ыдыстар плитаның үстіне және дәл ортасына қойылуы керек. Ешқандай жағдайда таба мен плита арасында басқа заттарды қоймаңыз. - Егер температура жоғарыласа, құрылғы пісіру бөліктерінің қуат деңгейін автоматты түрде темендетеді. Кез келген тазалау немесе техникалық қызмет көрсету алдында құрылғыны розеткадан суырыңыз немесе қосқышты өшіріңіз. Барлық орнату және техникалық қызмет көрсету жұмыстары үшін қорғаныс қолғаптарын киіңіз. Құрылғыны сегіз жастан аскан балалар, сондай-ақ физикалық, сезу немесе ақыл-ой қабілеттері шектеулі адамдар немесе тәжірибесі немесе қажетті білімі жоқ адамдар адам бақылауынсыз немесе Құрылғыны қауіпсіз пайдалану және оның қауіптілігін түсіну туралы нұсқаулар алмайынша қолданбауы керек. Балалардың құрылғымен ойнамауын қадағалап отырыңыз. Тазалау және күтім көрсету жұмыстарын балалар тиісті бақылаусыз орындамаулары керек. Түтін сорғышты газбен немесе басқа отынмен жұмыс істейтін басқа құрылғылармен бір уақытта пайдалану кезінде бөлме жақсы желдетілуі керек. Түтін сорғыштың іші де, сырты да техникалық қызмет көрсету нұсқауларына сәйкес міндетті түрде үнемі тазалануы (КЕМІНДЕ АЙЫНА БІР РЕТ) керек. Түтін сорғышты тазалау, сонымен қатар сүзгілерді ауыстыру және тазарту ережелерін сақтамау өртке әкелуі мүмкін. Ашық отта ешкашан тамақ дайындауға болмайды. Ашық отты пайдалану сүзгілерді зақымдауы және өрт қаупін тудыруы мүмкін, сондықтан оны барлық жағдайда болдырмау керек. Май қатты қызып кетіп, өртенуіне жол бермеу үшін қуыру кезінде аса сақ болған жән. Ескеріңіз!: Түтін сорғыштың қолжетімді бөліктері плита қосулы кезде ыстық болуы мүмкін. Ескеріңіз! Орнату жұмыстары толық аякталғанша құрылғыны қуат кезіне қоспаңыз. Жөргілікті билік органдары бекіткен, түтін шығаруға байланысты қауіпсіздік техникасы және қауіпсіздік шаралары бойынша ережелер қатаң сақталуы керек. Шығарылған ауа газ жағатын құрылғылар не басқа да жағу құрылғылары тудыратын түтінді жою үшін пайдаланылатын құбырлар арқылы жіберілуі керек. Түтін сорғышты сым тор дұрыс орнатылмаған кезде ешкашан пайдаланбаныз! Құрылғыны орнату үшін тек өніммен бірге берілген бұрандаларды ғана қолданыңыз, ал бірге берілмесе, сәйкес келетін бұрандаларды сатып алыңыз. Орнату нұсқаулғында көрсетілгендей ұзындықтағы бұрандаларды қолданыңыз. Ас бөлмелік түтін сорғыш электремес куат кезі берілетін басқа құрылғылармен пайдаланылған кезде, бөлменің теріс қысымы 4 Па (4 x 10-5 бар) деңгейінен аспауы керек. Алдағы уақытта анықтамалық ретінде қарау үшін бүл нұсқаулықты сақтап қою керек. Сатылатын, тасымалданатын не көшірілетін жағдайда оны өніммен бірге ұстау керек. Digestory a ďalšie kuchynské odsávače dymu môžu nepriaznivo ovplyvnit’ bezpečnú prevádzku zariadení spaľujúcich plyn alebo iné palivá (vrátane zariadení v iných miestnostiach) z dôvodu spätného toku spaľovacích plynov. Potenciálnym dôsledkom týchto plynov môže byť otrava oxidom uholnatým. Po montáži digestora alebo iného kuchynského odsávača dymu by prevádzku zariadení na spaliny mala otestovať kompetentná osoba, aby sa zaistilo, že nedôjde k spätnému toku spaľovacích plynov.

Электр қосулары

7 - 7.1 - 7.2 - 7.3 cypet

- Кұрылғыны электрлік куат көзінен ажыратыңыз. - Орнату жұмыстарын қолданыстағы орнату және қауіпсіздік ережелерін білетін, кәсіби дайындалған қызметкерлер ғана жүзеге асыруы керек. - Егер осы тараудағы нұсқаулар орындалмаса, өндіруші адамдарға, жануарларға немесе мүлікке тиген зардаптар үшін кез келген жауапкершілікті өз мойнына алмайды. - Куат кабелі плитаны жұмыс бетінен шығарып алғанда ыңғайлы болатындай жеткілікті үзын болуы керек. - Кұрылғының астыңғы жағында орналасқан сериялық нөмір тақтайшасында көрсетілген кернеу ол орнатылатын үйдегі кернеуге сәйкес келетіндігін тексеріңіз. - ￥зартқыш сымдарды пайдаланбаңыз. - Жерге қосу куат сымы басқа кабельдерге қарағанда 2 см-ге үзын болуы керек. - Егер электрлік жабдық куат сымымен жабдықталмаса, 7200 Ватт куат үшін 2,5 мм2 минималды кондуктор диаметрін пайдаланыңыз; жоғарырақ куат деңгейлері үшін диаметрі 4 мм2 болуы керек. - Кабель бойындағы температура 50°C-тан аспауы керек. - Бүл құрылғы куат көзіне тұрақты қосылуға арналған.

- Ескеріңіз! Электр желісіне қайта қоспас бұрын, оның дұрыс жұмыс істейтініне көз жеткізіңіз, әрқашан куат кабелінің дұрыс орнатылғанын тексеріңіз. • Ескеріңіз! Аралық жалғау кабелін ауыстыруды уәкілетті техникалық қолдау қызметі немесе біліктілігі оған сай адам жүзеге асыруы керек.

Ескертпе: өнім максимальды куат шектеуін орнатуға мүмкіндік беретін Куат шектеуші функциясымен жабдыкталған

Курылғы электр желісіне қосылған кезде немесе ажыраған соң электр желісіне қайта қосылған кезде (келесі 2 минут ішінде), Электр жүйесінің қорғанысын таңдалған қуатты шектеу деңгейіне сәйкес орнатыңыз. шектеу қойылулы керек. Қуат

шектеу параметрі үшін осы нұсқаулықтың Жұмыс бөлімін қараңыз.

Кондыру

- Электрлік және механикалық бөліктерін орнатуды тқ білікті мамандар орындауы керек. Бүл электрлік құрылғы ШЫГЫНҚЫ орнатылатын жағдайда қалындығы 2-6 см болатын жұмыс бетіне орнатуға арналған; ал БАТЫРЫП орнатқан кезде 2,5-6 см терендікке орнатылуы керек.

Плита мен кабырға арасындағы қашықтық алдыңғы жағынан кемінде 5 см, бүйірлерінен кемінде 4 см және жоғарғы кедергіден кемінде 50 см болуы керек.

Ерекше назар аударыңыз: ұсынылған қашықтық мысал ретінде келтірілген: үй-жайларды жобалау кезінде асүй құрылғысының өндірушісінің нұсқаулары ескерілуі керек.

Бекіту

Орнатуды бастамас бұрын:

• Өнімді қораптан шығарғаннан кейін, оның тасымалдау кезінде зақымдалмағанына көз жеткізіңіз, ақаульқтар түындаған жағдайда, сатушыға немесе түтынушыларға қызмет көрсету орталығына хабарлаңыз.
• Өнімнің өлшемдері орнатылатын орынға сәйкес келетініне көз жеткізіңіз.
• Каптаманың ішіндегі тасымалдау мақсатында салынған керек-жарактардың (мысалы, бұрандалар салынған қалташықтар, кепілдік күәліктері және т.б.) бар-жоғына көз жеткізіңіз. Егер болса, оларды алып тастаңыз және қауіпсіз жерде сақтаңыз.
  • Орнату аймағында қуат ұясы бар екенін тексеріңіз

Корпусты орнатуға дайындау:

• Бул буйымды салкындаткрыш құрылғылардың, ыдыс жуғыштардың, пештердің, кір жуғыш машиналар мен кір кептіргіш қондырғылардың үстіне орнатуға болмайды.
• Плитаны орнатпас бұрын, шкафты сәйкесінше кесіңіз және жаңқалар мен үгінділерді абайлап алыңыз.

- сүзгіні орнатуды онтайландыру максатында торды (белек сатып алуға болады) енгізу үшін төменгі негізге үяшық кесу ұсынылады

МАНЫЗДЫ: 250° температурага шыдайтын бір компонентті жабыскаç герметикті (S) қолданыңыз; орнатпас бұрын, жабыстырылатын беттерді муқият тазалаңыз және жабысуға кедергі жасайтын барлық нәрселерді жойыңыз (мысалы, бөлгіш жақпалар, беткі үлдірлер, тоңмайлар, сүйық май, шаң, ескі желімнің іздері және т.б.); желім жақтаудың барлық сыртқы жағына біркелкі жағылуы керек; жабысканнан кейін, желімді шамамен 24 сағат құргатыңыз.

Ескеріңіз! Бұрандалар мен ысырмаларды ос нұсқауларға сай орнатпасаңыз, электр тогы қаупі орын алуы мүмкін.

Ескертпе: буйымның дұрыс орнатылуын қамтамасыз ету үшін келесі сипаттамалары бар құбырларды желіммен тығыздау ұсынылады:

• акрил негізіндегі желімді жүмсақ иілгіш ПВХ үлдір
• DIN EN 60454 ережелеріне сай
• отка төзімді
• ескіруге төзімділігі жоғары
• температура ауыткуларына төзімді
• төмен температурада қолдануға жарамды

Бул курылғыны терезе датчигі ЖИЫНТЫФЫМЕН бірге пайдалануға болады (оны өндіруші бермейді). Егер терезе датчигі бар ЖИНАҚ орнатылса (тек EXTRACTOR (Түтін сорғыш) режимі қолданылған жағдайда), датчик орнатылған бөлмедегі терезе жабылған сайын ауа сору токтайды.

• ЖИНАК пен кұрылғы арасындағы электрлік байланысты білікті және маманддырылған техник орнатуы керек.
• ЖИНАК курамдас бөлікке және оны кұрылғымен бірге пайдалануға рүқсат беретін қауіпсіздік стандарттарына сәйкес бөлек сертификатталуы керек. Орнату жұмысы тұрмыстық жүйелерге арналған ағымдағы ережелерге сай орындалуы тиіс. ЕСКЕРІНІЗ:
• ЖИНАКТЫН кұрылғыға жалғанатын сымдары сертификатталған қауіпсіз қосымша төменгі кернеу (SELV) тізбегінің бір бөлігі болатындай етіп жалғанувы тиіс.
  • бул курылғының өндірушісі ақауларға және/немесе ЖИНАҚТЫ дұрыс орнатпауға байланысты туындайтын ақаулардан және/немесе проблемалардан туындаған қолайсыздық, зақым немесе өрт үшін ешбір жауапкершілікті мойнына алмайды.

Бүл құрылғы 2012/19/EO - UK SI 2013 №3113, Қалдық электр және электрондық жабдықтар (ҚЭЭЖ) еуропалық директивасына сай таңбаланады. Бүл өнімнің қоқыска дұрыс тасталуын қамтамасыз етеді және сіз қоршаған ортаға және адам денсаулығына болатын жағымсыз салдардың алдын аласыз.

Өнімдегі немесе оған қоса берілген құжаттағы

белгісі осы өнімнің түрмыстық қоқыс ретінде тасталмай, электрлік және электрондық құрылғыларды қайта өндеуге арналған қоқыс жинайтын тиісті орынға тасталуы керектігін білдіреді. Оны жергілікті қоқыс тастау ережелеріне сәйкес тастаңыз. Бүл өнімді пайдалану, қалпын келтіру және қалпына келтіру туралы қосымша ақпарат алу үшін жергілікті үәкілетті мекемеге, түрмыстық қалдықтарды жинау қызметіне немесе өнімді сатып алған дүкенге хабарласыңыз.

Кұрылғы келесі ережелерге сай жасалуы, сыналуы және жасақталуы керек:

• Kayıncızdık: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31. EN/IEC 62233.
• Өнімділігі: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2;
• ЭМУ: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

Коршаган ортаға келетін әсерді азайту үшін дұрыс пайдалану нұсқаулары: Пісіруді бастаған кезде, түтін сорғышты ең аз жылдамдықпен қосыңыз, пісіру аяқталған сон, оны бірнеше минутқа қалдырыңыз. Жылдамдықты тек түтін мен бу көп болса ғана, шұғыл жағдайларда ғана Тездету (Booster) функциасы арқылы арттырыңыз. Иісті азайту жүйесінің тиімді жұмысын сақтау үшін, көмір сүзгісін(лерін) қажет болғанда ауыстырып тұрыңыз. Май сүзгісі жақсы жұмыс істеуі үшін оны қажетінше тазалап тұрыңыз. Тиімділікті арттырып, шуды азайту үшін, осы нұсқаулықта көрсетілген максималды құбыр диаметрін пайдаланыңыз.

2. Пайдалану

Тамақ пісіру контейнері

Tek

белгісі бар табаларды ғана

пайдаланыңыз.

Манызды:

плита бетіне зақым келмеуі үшін, мыналарға тыйым салынады:

• тубі тегіс емес ыдыстарды кою;
• тубі эмальмен капталған металл ыдыстарды кою;
- плита бетіне сызат түсірмеуі үшін түбі кедір-будыр ыдыстарды қою;

- ыстық көстрөлдерді және табаларды плитаның басқару панелінің бетіне қоюға болмайды.

Туптері тек жартылай ферромагниттік материалдардан туратындыктан, индукциялық қолданыска барлық табалар жарамды бола бермейді! Кәстрөлдер мен табаларды сатып алғанда, мынаны ескеріңіз:

- ыдыстың түбі толығымен ферромагниттік материалдардан тұруы керек. Өйтпесе, жылу беру тиімділігі төмендейді, ал жылудың біркелкілігі мен көстрөлдін/табаның температурасы тамақ пісіруге сәйкес келмеуі мүмкін.

• Тубінде алюминий болмауы керек, әйтпесе ыдыс

қызбайды және оны индукторлар танымауы мүмкін.

- Тубі тегіс емес немесе біркелкі емес ыдыс. Олар индуктор мен табаның арасындағы байланысты төмендетіп, пісіру тиімділігі мен сапасын нашарлатады.

Манызды: ыстык табалар мен кастрөлдерді ешкашан пештің устіне қоймаңыз.

Алдыңғы контейнерлер

Көстрөлдің материалы магнитті екенін тексеру үшін жай ғана магнитті пайдалана аласыз. Көстрөлдерге магнит жабыспаса, олар жарамайды. Алдыңғы тараудағы көрсеткіштер осыған да қатысты ескерілуі тиіс.

¥сынылатын кәстрөл түбі диаметрлері

МАНЫЗДЫ: егер кәстрөлдер дұрыс өлшемде болмаса, пісіру бөліктері іске қосыпмайды.

Эрбір жеке бөліктің минималды диаметрлерін осы нүсқаулықта берілген тиісті суреттерден қараңыз.

Куат үнемдеу

Ең жақсы нәтижелерге қол жеткізу үшін берілетін ұсыныстар:

• Диаметрі пісіру аймағына сай келетін кәстрөлдер мен табаларды пайдаланыңыз.
• Тубі тегіс көстрөлдер мен табаларды ғана пайдаланыңыз.
• Мумкін болған жағдайда тамақ пісіру кезінде табалардың бетін қақпағымен жауып қойыңыз
• Тамакты тезірек пісіру үшін көкөністерді, картопты, т.б. аздаған сумен пісіріңіз.
• Тез пісіргішті пайдаланыңыз, ол куат тұтыну мен тамақ пісіру уақытын азайтады
• Көстрөлді плитада белгіленген пісіру аймағының ортасына қойыңыз.

Плитаны пайдалану

Индукциялық пісіру жүйесі магнит индукциясы физикалық құбылысына негізделеді. Бүл жүйенің негізгі қасиеті қуатты генератордан кәстрөлге тікелей жіберу болып табылады.

Артықшылықтары:

Электр плиталарымен салыстыратын болсақ, индукциялық плита:

• Қауіпсізірек: шыны беткейіндегі температура төмен болады.
• Жылдамырақ: тамақты қысқа уақытты қыздыруға болады.
• Дәлірек: плита берілген пәрмендерге дереу жауап береді
• Тиімдірек: сіңірілген куаттың 90%-ы қызуға айналады. Сонымен қатар көстрөл плитадан алынғаннан кейін, қызу бекер пайдаланылмауы үшін қызуды жіберу дереу токтатылады.

Сорғыш желдеткішті пайдалану

Сору жүйесін екі нүскада пайдалануға болады: сыртқы сору және тасымалдау немесе ішкі рециркуляциясы бар сүзгі.

Сүзгі және сыртка шығару түріндегі әртурлі қолжетімді құрылғыларды туралы ақпарагты www.elica.com және www.shop.elica.com сайтынан қараңыз.

Сору нускасы

Түтіндер берілген жалғау фланеціне бекітілген құбырлар (бөлек сатып алынады) арқылы сыртқа шығарылады.

Сорғыш құбырдың диаметрі жалғағыш сақинаның диаметріне сай келуі керек:

• төртбурышты шығыстар үшін: 222 x 89 мм
• шенбер шығыстар үшін: ∅ 150 мм (*)

Қосымша ақпарат алу үшін осы нұсқаулықта көрсетілген сору нұсқасына қатысты бетті қараңыз. Өнімді диаметрі ауа шығысына (жалғау фланеці) сай келетін қабырғаға орнатылған сорғыш құбырларға және саңылауларға жалғаңыз.

Диаметрі кішірек сорғыш құбыrlар мен саңылаулар жұмыс тиімділігін нашарлатып, шу деңгейін айтарлықтай арттыруы мүмкін.

Осыған байланысты барлық жауапкершіліктерден бас тартылады.

Aya ötkizgíш мүмкіндігінше кыска болғаны жон.
⚠️ Мүмкін болатын ең аз індері бар құбырды пайдаланыңыз (максималды бұрыш: 90°).
! Кубыр диаметрінің күрт өзгерістеріне жол берменіз.

Сүзу нүскасы

Сорылған ауа бөлмеге қайта жіберілмес бұрын арнайы май және ііс сүзгілерінен өтеді. ￥зак ұакыт қолданғаннан кейін сүзгілер іістерге қанығуы мүмкін, Қосымша ақпарат алу үшін орнату нұсқаулығындағы қосымша құралдарға қатысты бетін қараңыз - Сүзгі нұсқасы.

Ескерту: Егер розетка шкаф ішінде болса, ірге тактадан кемінде 120см² болатын саңылау тесіңіз.

3. Пайдалану

Баскару тактасы

1. Плитаны/түтін сору жүйесінің ON/OFF (Қосу/Өшіру) түймесі
2. Пісіру аймақтарын тандау / Пісіру аймағының дисплейі
3. Пісіру куатының деңгейін және түтінді сорып шығару жылдамдығын (куатын) көбейту/азайту Пісіру куатының деңгейін және түтінді сорып шығару жылдамдығын (куатын) көрсету
4. "STAND ALONE" таймерін іске қосу Дисплей: "STAND ALONE" таймері / пісіру аймақтарының таймері.
5. "STAND ALONE" таймерінің / пісіру аймактары таймерінің уакытын көбейту/азайту
6. Пісіру аймактарының таймерін іске қосу Пісіру аймактары таймерін іске қосу индикаторы

7. Автоматты кыздыруды іске косу.

8. Температура реттегішін іске қосу (ескерту функциясы)

9. Кідірту
10. Перне күлпы
11. Тутін сорғыштың индикаторы іске қосулы Көмір сүзгісінің толғанын көрсететін индикаторды іске қосу
12. Тутін сорғышты тандау/іске қосу

Тү тін сорғыш дисплейі Қанығу көмірінің/керамикалық сүзгісі - майлы кір сузгісі

1. Сузгінің толғанын көрсететін индикаторды қайта орнату
2. Тутін сорғыштың автоматты функциясын іске косу

ПЛИТАНЫ ПААЛАНУ

Бастамас бұрын ескеріңіз:

Осы плитаның барлық функциялары ең қатаң қауіпсіздік ережелеріне сай болатындай етіп жасалған.

Осыған байланысты:

- Кәстрөлдер жанарғының үстіне қойылмағанда немесе дұрыс емес қойылғанда, кейбір функциялар іске қосылмайды немесе автоматты түрде өшіріледі.

- Баска жағдайларда белгілі бір функция таңдалмаған параметрді кажет етсе, іске қосулы функциялар автоматты түрде өшіріледі (мысалы: "Selecting the cooking zone" (Пісipy аймағын таңдау) және "Operating temperature" (Жұмыс температурасы), "Lock Function" (Құлыптау функциясы) немесе "Timer" (Таймер) функциясынсыз "плитаны іске қосыңыз").

Сак болыңыз! Узак уакыт пайдаланылған жағдайда (мысалы) тамак пісіру аймағы суыту фазасында болғандықтан, дереу өшірілмеуі мүмкін; бұл фазаның аяқталатынын білдіретін "Н" таңбасы тамак пісіру аймағына шығады. Тамак пісіру аймағын пайдаланбас бұрын, дисплейдің өшірілуін күтіңіз.

Тамақ пісіру аймағы дисплейі

Пісіру аймағындағы дисплейлерде мыналар көрсетіледі:

Тамақ пісіру аймағы қосулы	0
Қуат деңгейі	1...9 Р
Қалдық жылу индикаторы	Н
Қәстрөл анықтағыш	У
Қөпір функциясы қосулы	П
Температура реттегішіфункциясы қосулы	О
Қідірту функциясы	II
Автоматты қыздыруфункциясы	Я

Плита сипаттамалары

● Kayınci3 іске косу

Өнім тек көстрөл тамақ пісіру аймағында болған жағдайда ғана іске қосылады: ешқандай көстрөл болмаса немесе олар алынса, қыздыру процесі іске қосылмайды не токтатылады.

● Кэстрөл анықтағыш

Өнім тамақ пісіру аймағында кәстрөлдің барын автоматты түрде анықтайды.

● Kayıncıздік ушін өшіру

Қауіпсіздік мақсаттарында әрбір тамақ пісіру аймағында максимальды жұмыс істеу уақыты белгіленеді, ол орнатылған максимальды қуат деңгейіне байланысты болады.

● Калдык кызу индикаторы

Бір не бірнеше тамақ пісіру аймағы өшірілген кезде, қалдық қуат бар болса, ол "Н" таңбасының көмегімен сәйкес аймақ дисплейіндегі визуалды сигналмен көрсетіледі.

Пайдалану

Ескертпе: Кез келген функцияларды іске қосу алдында қажетті аймақты қосу керек

• Kocy

тутін тартқыштың/сорып шығарғыштың ON/OFF (1) (Қосу/Өшіру) пернесін басып

қалыңыз: ① белгісі жанады; пернесін басуды жалғастырған кезде барлық қолжетімді функциялар бірнеше сәтке көрінетін болады, одан кейін тек негізгілері ғана белсенді болады; басқаларын пайдалана беруге болады және олар құрылғыны пайдалану барысында іске қосылады.

МАНЫЗДЫ:

барлық қолжетімді функциялар тек қарқындылығы іске қосылған кезде ғана артатын жарық қарқындылығымен жарыктандырылады.

Өшіру үшін Ⓑ пернесін қайта басыңыз Ескертпе: Бүл функцияның басқаларға қараганда басымдығы жоғары.

● Пісіру аймактарын тандау

(2) тандау аймағын/дисплейін қалаған пісіру аймағына сай басыңыз (түртіңіз).

● Куат деңгейі

Плитада 9 куат деңгейіне ие Саусақтарыңызды (3) тандау жолағы бойымен түртіңіз және сырғытыңыз: қуат деңгейін арттыру үшін онға қарай; қуат деңгейін кеміту үшін солға қарай.

Орнатылған куат деңгейі (2) тандау/дисплей аймағында көрсетіледі

● Куат артырғыш

Өнім 5 минут бойы қосулы болатын қосымша куат деңгейіне ie (9 деңгейінен кейін), одан кейін температура алдыңғы орнатылған мәнге қайтарылады.

Саусактарыңызбен (3) тандау жолагы (9 деңгейінен жоғары) бойымен түртіңіз және сырғытыңыз, сосын қуат арттырғышты іске қосыңыз

Куат артырғыштың деңгейі тандау/көрсету аймағында (2) "Р" белгісімен көрсетіледі

● Перне кулпы

Перне құлпы плита параметрлерін құлыптауға мүмкіндік береді, осылайша, орнатылған функцияларды іске қосылған қүйде сақтап, оларға кездейсок кедергі болудың алдын алады.

Iске косу:

(10) пернесін басыңыз

Ажырату үшін осы әрекетті қайталаңыз.

Ескертпе: erep Key Lock (Перне күлпы) белсенді болған кезде кез келген басқа функция

іске қосылса, белгісі функцияның қолданыста екенін және қажет болғанда түтін тартқышты пайдаланатын кезде оны ажырату керектігін көрсету үшін жыпылықтайды.

● Автоматты кыздыру

Automatic Heat UP (Автоматты қыздыру) функциясы орнатылған қуат деңгейіне тезірек қол жеткізуге мүмкіндік береді; бұл функциямен тамақты қүйдіріп алу қаупінсіз тез пісіруге болады, себебі температура орнатылған деңгейден аспайды. Бұл функция 1-8 қуат деңгейлері үшін қолжетімді.

Icke косу:

• пісіру аймағында (7) пернесін басыңыз

• дисплейде "Я" белгісі (2) пісіру аймағындағы орнатылған қуат мәнімен кезектесін жыпылықтайды

Пісіру аймағының куат деңгейін көбейту: Автоматты қыздыру функциясы жаңа температура параметрімен белсенді күйде қалады;

Пісіру аймағының куат деңгейін азайту: автоматты қыздыру функциясы ажыратылған.

Ескертпе: бір уақытта басқа пісіру уақытын

тандау арқылы, (7) белгісі қарқындылығы шамалы жарықпен жарықтандыру үшін қайта жанады, сол кезде осы функцияны іске қосуға болады; бұл функция дисплейде (2) бұрын іске қосылған аймакта белсенді болып қалады

● Температура реттегіші (ескерту функциясы)

Температура реттегіші қызуды тұрақты температурада, оңтайландырылған қуат денгейінде сақтауға мүмкіндік береді; піскен тамақты жылы күйінде сақтауға өте жақсы.

Температура реттегіші түймесін бір басканда іске қосылады

BELGICI TEMPERATURA PETTEGIWI JXYMBC ICTEN ЖАТКАН АЙМАКТЫН ДИСПЛЕЙНДЕ (2) Пайда БОЛАДЫ

Ескертпе: бір уақытта басқа пісіру уақытын

тандау арқылы, (8) белгісі қарқындылығы шамалы жарықпен жарықтандыру үшін қайта жанады, сол кезде осы функцияны іске қосуға болады; бұл функция дисплейде (2) бұрын іске қосылған аймакта белсенді болып қалады

• Өшіру және ажырату үшін (8) пернесін дисплейде (2) көрсетілген деңгей "☐" белгісіне жеткенше тағы да басыңыз.

Ескертпе: егер температура реттегішінде (ескерту функциясы) бірнеше аймақ жұмыс істеп түрса, алдымен қалаған аймақты (2) тандау аймағы көмегімен таңданыз; сонымен қатар, бүл функцияны (3) тандау

жолағы арқылы куат деңгейін "0" деңгейіне жеткізу арқылы ажыратуға болады.

● Кідірту

Кідірту функциясы плитадағы белсенді функцияларды кідіртуге, пісіру қуатын нөлге түсіруге мүмкіндік береді.

Icke косу:

• " ||" (9) түймесін басыңыз
- жыпылыктаған "||" белгісі дисплейлерде (2) көрсетіледі

• || (9) пернесін басыңыз (3) тандау жолағы жанады

- Функцияны ажырату үшін (3) тандау жолағын басыңыз/сипаңыз

Ескертпе: ажыратудан кейін түтін тартқыштың кідіруге дейінгі күйлері қалпына келеді; түтін тартқыш жұмысын бұрын орнатылған параметрлермен жалғастырады.

Ескертпе: егер Pause Function (Кідірту функциясы) 10 минуттан кейін ажыратылмаса, плита автоматты түрде ёшеді.

Ескертпе: Pause Function (Кідіру функциясы) сорып шығару жұмысына әсер етпейді.

Таймер функциясы пісіру аймақтарынан (және сору аймағынан) тәуелсіз кері санақ болып табылады.

Таймер Zone/Display (4) (Аймак/дисплей) пернесін басу арқылы іске қосылады

- + (5) белгілерін Timer (Таймер) функциясының узактығын орнату үшін пайдаланыңыз, олар Zone/Display (4) (Аймак/Дисплей) бөлімінде көрінеді

Ескертпе: баска ешбір пәрмен баспай 10 секунд күтіңіз, осылайша кері санау басталады.

Таймердің пішімі: 0.00

• 1. уакыттар үшін
• 00 минуттар үшін

Ескертпе: таймерді 1 сағат 59 минутқа дейін орнатуға болады

Zone/Display (4) (Аймак/Дисплей) белімінде қалған уақыт көрсетіледі; кері санаудың соңында дыбысты сигнал шығады

Ескертпе: кері санау дисплейінде келесі пішім 10 минуттан аз уақытқа сақталады

- 0. минут

- 00 секунд

жарык тұрақты жанады

Таймерді өшіру үшін:

• Zone/Display (4) (Аймак/Дисплей) опциясын тандаңыз
  • Таймер узактығын 000 мәніне -(5) + арқылы орнатыңыз

- Пісіру аймактарының таймері

"Пісіру аймактарының таймері" функциясы — әрбір пісіру аймағында бір уақытта орнатуға болатын кері санау функциясы Кезең соңында пісіру аймактары автоматты түрде өшеді және пайдаланушыға арнайы дыбыстық сигнал беріледі.

Пісіру аймағының таймерін іске қосу функциясы

• Selection/Display (Тандау/керсету) аймағын (2) түртіңіз (басыңыз) (қуат деңгейі: ≠0)
  • Пісіру аймагына тиесілі (6) пернесін басыңыз

• - + (5) белгілерін Timer (Таймер) функциясының узактығын орнату үшін пайдаланыңыз, олар Zone/Display (4) (Аймак/Дисплей) бөлімінде көрінеді

орнату кезінде (6) белгісі жыпылыктайды

Ескертпе: баска ешбір пәрмен баспай 10 секунд күтіңіз, осылайша пісіру аймағының таймері іске қосылады.

Ескертпе: (6) пернесін басып тұру арқылы пісіру аймағының таймері қайта орнатылады

Егер қаласаңыз, осы әрекетті бірнеше пісіру аймағына қайталаңыз.

Ескертпе: таймерді әрбір пісіру аймағына бөлек орнатуға болады; (4) дисплейде пісіру аймағының кері санағы сол кезде пайда болады; өгер ешбір аймақ таңдалмаған болса, (4) дисплейді басқанда "STAND-ALONE" таймерінің кері санағы көрсетіледі.

Кері санау режимі "STAND-ALONE" таймері сияқты (алдыңғы "STAND ALONE" таймері бөлімін қараңыз)

Таймер керу санауды аяктаған кезде, дыбысты сигнал шығады және пісіру аймағы өшеді.

Таймерді өшіру үшін:

• (2) пісіру аймағын таңдаңыз

• таймер узактығын 000 мәніне (5) + көмегімен орнатыңыз

● Куатты шектеу

"Куатты шектеу" функциясы өнімді максимальды сініру мүмкіндігін шектей отырып пайдалануға, барлық белсенді пісіру аймақтарындағы тұтынылатын куатты реттеуге, плитаның жалпы тұтынған куатының орнатылған максимальды тұтыну деңгейінен аспауын қадағалауға мүмкіндік береді.

Ескертпе: параметрді орнату плита өшірулі болған кезде, ON/OFF (Қосу/Өшіру) пернесін (1) баспай, плита розеткаға қосулы болған кезде немесе ол ажыратылған соң 2 минут ішінде розеткаға қайта қосылған кезде орындалуы тиіс.

Куат шектеуін орнату үшін:

-(A) түймесін басыңыз (өнімді өшіргеннен кейін 2 минут ішінде ғана)

-(A) түймесін басып тұрып, пісіру аймақтарының Selection/Display (2) (Тандау/көрсету) бөліктерінің барлығын алдыңғы он жақ аймақтан бастан (FR) сағат тіліне қарсы бағытта бір-бірлеп басып шығыңыз

- әрбір басып қалу кезінде дыбысты сигнал шығып отырады

- барлык дисплейлер (2) басылған кезде, пернені босату мүмкін болады (A)

осы кезде:

- Артқы аймақтың дисплейі (2) (RL) орнатуды орындауға болатының көрсету үшін "С" және "0" белгілерін кезекпен көрсетеді: дисплейді тандаңыз (2-RL) сосын тандау жолағын (3) "С" және "8" белгілері пайда болғанша жылжытыңыз дисплейде (2-FL) ағымдағы параметр көрінеді**

$$ \begin{array}{l} 0 = 7. 4 \mathrm{kBT} \ 1 = 4. 5 \mathrm{kBT} \ 2 = 3, 1 \mathrm{kBT} \ \end{array} $$

Куатты шектеу параметрін өзгерту үшін

- алдыңғы сол жақ (FL) аймақтың дисплейін (2) басыңыз

- сосын жаңа параметрді тандау үшін тандау жолагын (3) жылжытыңыз

- жасалған таңдауды сақтау үшін, Ⓙ ON/OFF (Қосу/Өшіру) пернесін (1) 2 секунд басып тұрыңыз; орнатудың сәтті аяқталғанын растау үшін, үзак дыбысты сигнал шығады

● Көпір аймақтары

Көпір функциясының арқасында пісіру аймақтары бірдей куат деңгейімен бір аймақты жасай отырып, аралас режимде жұмыс істей алады. Бүл функция үлкен көстрөлдер мен табалар тамақты біркелкі пісуіне мүмкіндік береді. Алдыңғы "Herizrī" пісіру аймағын артқы жақтағы тиісті "Қосымша" пісіру аймағымен аралас пайдалануға болады (осы функциямен қандай аймақтар жабдықталатының көру үшін осы нұсқаулықтың суреттер бөлімін қараңыз).

Көпір функциясын іске қосу үшін:

- пайдаланғыңыз келген пісіру аймақтарының екеуін де бір уақытта таңдаңыз

- "Косымша" (2) пісіру аймағының дисплейінде "Л" белгісі көрінеді - Таңдау жолағын (3) пайдалану арқылы "Денгей" (Куат) параметрін орнатуға болады,

ол "Herizri" пісіру аймағының дисплейінде (2) көрсетілетін болады

- Көпір функциясын ажырату үшін, іске қосу процедурасын орындасаңыз болды

Ескертпе: "көпір" (Bridge) функциясы барысында іске қосылатын Cooking Timer Zone (Пісіру таймері аймағы) пісіру аймағының автоматты түрде өшірілуіне әкеледі, себебі мұндай жағдайда олар жалғыз аймақ комбинациясы ретінде қабылданады. ТУТИН ТАРТҚЫШ ЖЕЛДЕТКІШІН ПАЙДАЛАНУ

Kocy

түтін тартқыштың/сорып шығарғыштың Ⓘ ON/OFF (1) (Қосу/Өшіру) пернесін басып қалыңыз: Ⓙ белгісі жанады;

пернесін басуды жалғастырған кезде барлық қолжетімді функциялар бірнеше сәтке көрінетін болады, одан кейін тек негізгілері ғана белсенді болады; басқаларын пайдалана беруге болады және олар құрылғыны пайдалану барысында іске қосылады.

МАНЫЗДЫ:

барлық қолжетімді функциялар тек қарқындылығы іске қосылған кезде ғана артатын жарық қарқындылығымен жарықтандырылады.

Өшіру үшін Ⓘ пернесін қайта басыңыз

Ескертпе: Бул функцияның басқаларға қараганда басымдығы жоғары.

- Түтін сорғыш жүйені өшіру: Түтін сорғыш жүйені іске қосу үшін қапсырманы ашыңыз, сосын тандау аймағын (12) түртіңіз.

Ескертпе: Сорғыш аймағы механикалық айналатын ҚАПСЫРМАМЕН жабдықталған. Түтын сорғыш жүйесін іске қосу үшін ҚАПСЫРМА түтін сорғышты қоспас бұрын ашылуы керек. Түтін сорғышта ҚАПСЫРМА жабық болған кезде моторды автоматты түрде токтататын датчик бар. Түтін сору тек ҚАПСЫРМА ашылған соң басталады.

● Тарту жылдамдығы (қуат):

Түтін сорғыш 3 деңгейлі сорып шығару жылдамдығымен (қуатымен) жабдықталған

Саусактарыңызды (3) тандау жолагы бойымен түртіңіз және сырғытыңыз:

куат деңгейін арттыру үшін онға қарай; куат деңгейін кеміту үшін солға қарай.

Орнатылған куат деңгейі (12) тандау/дисплей аймағында көрсетіледі

●Куат артырғыш

Бул өнімде 2 косымша куат деңгейі бар (3--денгейден жоғары)

– Куат артырғыш 1: 15 мин.
– Куат артырғыш 2: 5 мин.

одан кейін куат алдыңғы орнатылған деңгейге оралады.

(3) тандау жолағын (3-денгейден жоғары) саусаклен түртіңіз және сырғытыңыз және 1-қуат арттырғышты іске қосыңыз

Куат артырғыштың 1-денгейі (12) тандау/дисплей аймағында жыпылықтаған "4" санымен көрсетіледі

(3) тандау жолағын (3-денгейден жоғары) саусақлен түртіңіз және сырғытыңыз және 2-қуат арттырғышты іске қосыңыз

2-куат арттырғыш деңгейі (12) тандау/дисплей аймағында жыпылықтаған "Р" белгісімен көрсетіледі

● Автоматты жұмыс

Плита ең сәйкес жылдамдықпен қосылады және сору сыйымдылығын пісіру аймағында пайдаланылатын максималды пісіру деңгейіне сәйкестендіреді.

Пісіру аймақтары өшірілген кезде, сорып шығарғыштың жылдамдығы біртіндеп азайып, қалдық су мен ністі жою үшін бейімделеді.

Бул функцияны косу үшін:

Басыңыз: (А) (14)

Ажырату үшін осы әрекетті қайталаңыз.

Ескертпе: егер автоматты жұмыс барысында (3) тандау жолынан 1-3 жылдамдықтары тандалса, автоматты жұмыс токтатылады;

eger оның орнына куат артырғыштары тандалса, автоматты жумыс уақыттың аяқ жағында жалғасады, осы кезде "(A)" белгісі жыпылықтаған күйде қалады.

Ескертпе: егер плита Automatic mode (Автоматты режим) белсенді болған кезде автоматты түрде өшсе, түтін тартқыштың желдеткіші біртіндеп автоматты түрде өшеді.

● Сүзгінің қанығу индикаторы

Түтін тартқыш техникалық күтім көрсетілуі қажет болған кезді көрсетеді:

Көмір/керамика иіс сүзгілері

"FILTER"(13) жанады

Май сүзгісі

Ескертпе: бул функция әдепкі параметр бойынша ажыратулы болады (оны іске қосу жолын "Көмір сүзгісінің толғанын көрсететін индикаторды іске қосу" бөлімінен көріңіз)

- Сүзгінің толғанын көрсететін индикаторды қайта орнату

Сүзгілермен (май және/немесе көмір/керамика) техникалық күтімді орындаған соң, "FILTER" (13) пернесін басып тұрыңыз;

"FILTER"(13) өшеді, индикатор санағы қайта орнатылады.

- Көмір сүзгісінің толғанын көрсететін индикаторды іске қосу

Бул индикатор әдетте өшірулі болады.

Оны іске қосу үшін бағдарламалау үшін, мыналарды орынданыз:

- түтін сорып шығарғышты ① арқылы іске қосыңыз; - сорып шығару моторы мен пісіру аймактары өшірулі болған кезде, (12) тандау аймағын басыңыз

- "HOOD" (11) пернесін "F" – "G" әрінтері (12) дисплейінде кезекпен жыпылықтап көрінгенше басып тұрыңыз

F = көмір/керамика иіс сүзгілері

G = май сүзгіci

Көмір/керамика иіс сүзгілері

- "F" әрібі пайда болған кезде, (12) дисплейін басыңыз

- " FILTER" (13) пернесін басыңыз - шам жыпылыктайды

- " HOOD" (11) пернесін көмір/керамика иіс сүзгісінің индикаторын растау үшін тағы д басып тұрыңыз

Май сүзгісі

— "G" әрібі пайда болған кезде, (12) дисплейін басыңыз

- " FILTER" (13) пернесін басыңыз – шам тұрақты жанады

- " HOOD" (11) пернесін май сүзгісі индикаторының іске қосылғанын растау үшін тағы да басып тұрыңыз

Куат кестелері

Куат деңгейі		Пісіру түрі	Денгейді қолдану(дисплей пісіру тәжірибесі мен пісіру әдеттерін бірге қамтиды)
Максимум куат	Boost	Тез қыздыру	Су болған жағдайда тамақтың температурасын тез қайнату деңгейіне дейін жылдам арттыруға және тамақ пісіру сұйықтықтарын жылдам қыздыруға өте ыңғайлы.
	8-9	Құыру - қайнату	Тамақты қызартуға, пісіруді бастауға, қатырылған тамақтарды құыруға және жылдам қайнатуға өте ыңғайлы
Жоғарғы куат	7-8	Қызарту - құыру - қайнату - отқа қақтау	Құыруға, қайнатып қоюға, пісіруге және отқа қақтауға (5-10 минуттық қысқа ұақыттар ішінде) өте ыңғайлы
	6-7	Қызарту - пісіру - бұқтыру - құыру - отқа қақтау	Құыруға, қайнатып қоюға, пісіруге және отқа қақтауға (10-20 минуттық қысқа ұақыттар ішінде), керек-жарактарды алдын ала қыздыруға өте ыңғайлы
Орташа куат	4-5	Пісіру - бұқтыру - құыру - отқа қақтау	Қайнатуға, баяу қайнатып қоюға, пісіруге (ұзағырақ ұақытқа) өте ыңғайлы Пастаны араластыру
	3-4	Пісіру - қайнату - қоюлату - араластыру	Сұйықтық (мысалы, су, шарап, сорпа, сүт) қосылған тағамды (құріш, соустар, құрғақтай құырылған тағамдар, балық) баяу пісіруге, пастаны араластыруға өте ыңғайлы
	2-3	Пісіру - қайнату - қоюлату - араластыру	Сұйықтық (мысалы, су, шарап, сорпа, сүт) қосылған тағамды (бір литрден аз көлемдегі: құріш, соустар, құрғақтай құырылған тағамдар, балық) баяу пісіруге өте ыңғайлы
Төменгі куат	1-2	Еріту - жібіту - жылы қүйде сақтау - араластыру	Майды жұмсартуға, шоколадты жайлап балқытуға, шағын тамақтарды ерітуге өте ыңғайлы
	1	Еріту - жібіту - жылы қүйде сақтау - араластыру	Жаңадан пісірілген тамақтың шағын порцияларын жылы қүйде сақтауға немесе берілетін тамақтардың температурасын ұстан тұруға және ризоттоны араластыруға өте ыңғайлы
ӨШІРУ	Нөлдік куат	Беткі бөлікке қолдау көрсету	Плита құту немесе өшіру режимінде болады (Н-Л-О арқылы сигнал берілетін тамақ пісіруден кейін қалуы мүмкін қалдық қызу)

4. Техникалық қызмет көрсету

Саç болыңыз! Қандай да бір тазалау не техникалық қызмет көрсету жұмыстары алдында тамақ пісіру аймақтарының өшірулі екенін және қызу индикаторы сөнгенін тексеріңіз.

Плитаға техникалық қызмет көрсету

Тазалау

Плитканы әр пайдаланған сайын тазалап қою керек.

Маңызды: Абразивті губкаларды немесе жастықшаларды қолданбаныз, олар шыныны зақымдауы мүмкін. Жабық пеш бүріккіштері немесе дақ кетіргіштер сияқты тітіркендіргіш химиялық жуғыш заттарды қолданбаныз. Әрбір қолданған сон, кірді немесе дақтарды кетіру үшін плитаны толығымен суытыңыз. Плитаны тазалау үшін жұмсақ шүберекті, қағаз сулгіні немесе арнайы құралдарды пайдаланыңыз (Өндірушінің нұсқауларын қадағалаңыз).

БУМЕН ТАЗАЛАФЫШТАРДЫ ПАЙДАЛАНУГА БОЛМАЙДЫ!!!

Маңызды: Кәстрөлдерден сұйықтықтың көп мөлшері кездейсок төгілген жағдайда, төгілген қалдықтарды кетіру және максималды тазалықты қамтамасыз ету үшін төгілген сұйықтықты құрылғының түбінде орналасқан су төгетін клапан арқылы төгуге болады. 16 сурет

Сорғыш желдеткішке қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап сүйықтық тазалағышқа малшынған шуберекті

пайдаланыңыз. ТАЗАЛАҒЫШ АСПАПТАРДЫ НЕ КУРАЛДАРДЫ ПАЙДАЛАНУГА БОЛМАЙДЫ!

Абразивті күрамдастары бар өнімдерді пайдалануға болмайды.

СПИРТТИ ПАЙДАЛАНУГА БОЛМАЙДЫ!

Тор ыстық сумен және бейтарап жуғыш қоспамен қолмен жуылып, одан кейін тотықтанудың алдың алу үшін толық кептірілуі керек.

Май сүзгісі

Тамаç пісіру кезінде шығатын май бөлшектерін тартып алады.

Айына бір рет (немесе сүзгінің қанығуын көрсететін жүйе қажет еткенде) агрессивті емес тазалағышты пайдалана отырып, қолмен не ыдыс жуғышта төмен температурада және жылдам тазаланып тұруы керек.

Ыдыс жуғышта тазаланғаннан кейін металл май сүзгісінің түсі оңып кетуі мүмкін, бірақ оның сүзу сипаттамалары өзгеріссізқалады.

15.1.2 - 15.2.3 - cypet

Белсендірілген Көмір Сүзгі - Керамикалық (Сүзу нұсқасына ғана арналады)

Тамаç пісіру кезінде шығатын жағымсыз иістерді жояды.

Өнімде ііс сүзгісі бар. Узак уакыт қолданғаннан кейін сүзгілер іістерге қанығуы мүмкін, бұл пісірілетін тамақ түріне және май сүзгісінің майдан қаншалықты жиї тазаланатынына байланысты. Йіс сүзгілерін 45 минут 200°C дейін қыздырылған пеште әр 2/3 айда термиялық әдіспен қалпына келтіруге болады. Сүзгіні дұрыс қалпына келтіру оның 5 жыл бойы үздіксіз тиімді жұмыс істеуін қамтамасыз етеді.

Ескерту! Сүзгілерді пештің түбінде қалдырманыз, оларды пісіру науасына салып, орташа биіктікке қойыңыз.

15.2.1 сурет

Акауларды жою

КАТЕ КОДЫ	СИПАТТАМА	ЫКТИМАЛ СЕБЕБІ	КАТЕНІ ЖОЮ
E2	Пөрмен аймағы шамадан тыс жоғары температураға байланысты өшеді	Электрондық бөлшектердің ішіндегі температура тым жоғары	Қайта пайдаланбас бұрын плитаның салқындағанын күтіңіз
E3	Контейнер үйлеспейді	Магнит қасиеті жоғалған	Қәстрөлді алып тастаңыз
E5	Пайдаланушы интерфейсі мен индукция модулі арасындағы байланыс ақаулары	Электр тогы модульге келмеуде; Қуат кабелі дұрыс қосылмаған немесе ақауы бар	Плитаны электр желісінен алып тастап, байланысты тексеріңіз
Басқа қате сигналдары үшін ( E ... U ... C ... )	Тұтынушыларды қолдау қызметіне қоңырау шалып, қате коды туралы есеп беріңіз

Тутынушыларды колдау қызметі

Тутынушыларды қолдау қызметіне хабарласу алдында

1. "Акауларды жою" бөлімінде берілген пункттер негізінде мәселені жоя алмайтыныңызды тексерініз.
2. Іұрылғыны өшіріп, мәселенің өздігінен жойылғанын не жойылмағанын тексеру үшін оны қайта қосыңыз.

Егер тексерулерден кейін ақау жойылмаса, ең жақын Тұтынушыларды қолдау орталығына хабарласыңыз.

ET
