BRUGSANVISNING NikolaTesla FIT XL PRF0186750 ELICA

• Kokekar som ikke har en helt flat bunn.

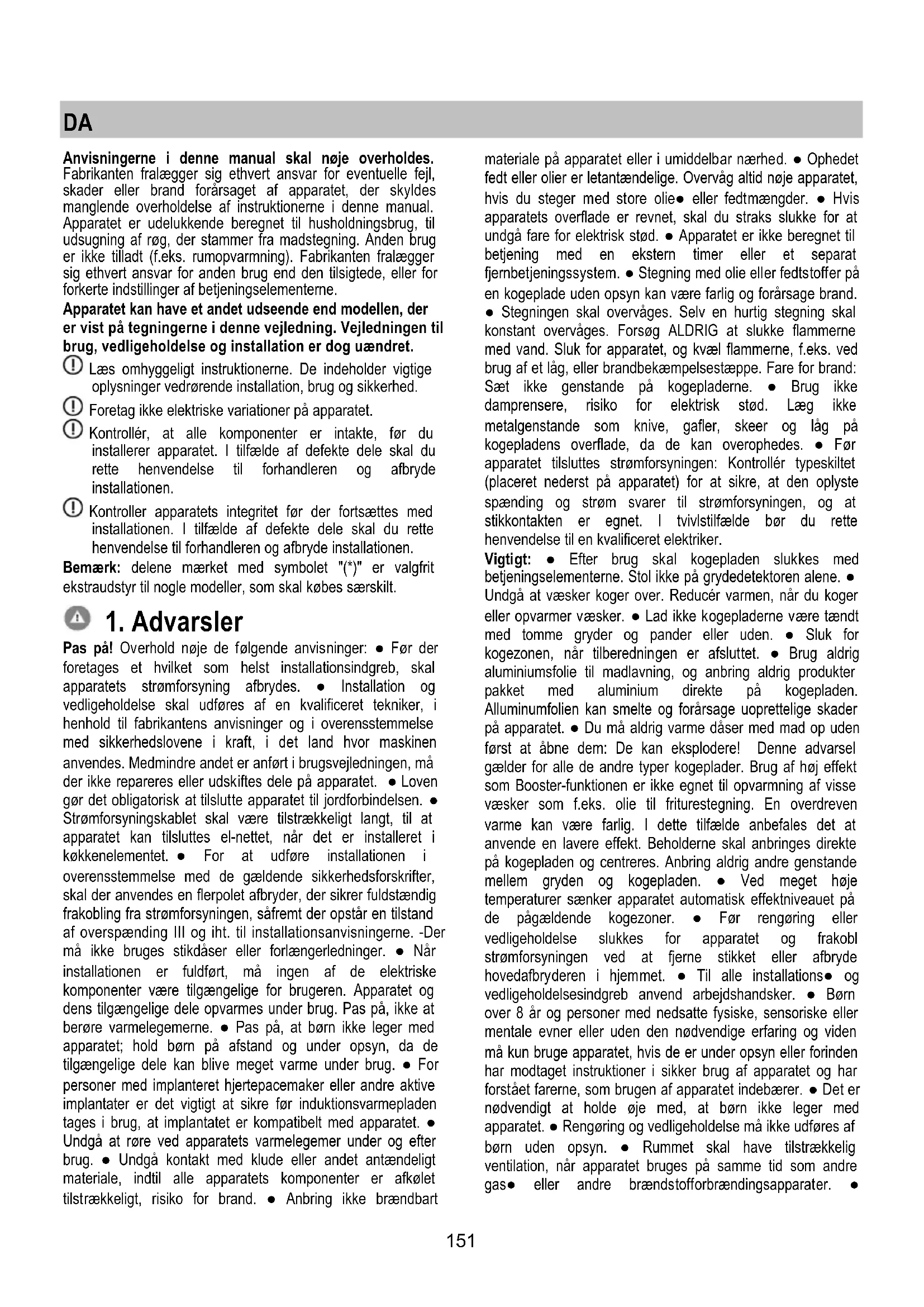

Anvisningerne i denne manual skal nøje overholdes. Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, der skyldes manglende overholdelse af instruktionerne i denne manual. Apparatet er udelukkende beregnet til husholdningsbrug, til udsugning af røg, der stammer fra madstegning. Anden brug er ikke tilladt (f.eks. rumopvarmning). Fabrikanten fralægger sig ethvert ansvar for anden brug end den tilsigtede, eller for forkerte indstillinger af betjeningselementerne. Apparatet kan have et andet udseende end modellen, der er vist på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret. Læs omhyggeligt instruktionerne. De indeholder vigtige oplysninger vedrørende installation, brug og sikkerhed. Foretag ikke elektriske variationer på apparatet. Kontrollér, at alle komponenter er intakte, før du installerer apparatet. I tilfælde af defekte dele skal du rette henvendelse til forhandleren og afbryde installationen. Kontroller apparatets integritet før der fortsættes med installationen. I tilfælde af defekte dele skal du rette henvendelse til forhandleren og afbryde installationen. Bemærk: delene mærket med symbolet "(*)" er valgfrit ekstraudstyr til nogle modeller, som skal købes særskilt.

Pas på! Overhold nøje de følgende anvisninger: ● Før der foretages et hvilket som helst installationsindgreb, skal apparatets strømforsyning afbrydes. ● Installation og vedligeholdelse skal udføres af en kvalificeret tekniker, i henhold til fabrikantens anvisninger og i overensstemmelse med sikkerhedslovene i kraft, i det land hvor maskinen anvendes. Medmindre andet er anført i brugsvejledningen, må der ikke repareres eller udskiftes dele på apparatet. ● Loven gør det obligatorisk at tilslutte apparatet til jordforbindelsen. ● Strømforsyningskablet skal være tilstrækkeligt langt, til at apparatet kan tilsluttes el-nettet, når det er installeret i køkkenelementet. ● For at udføre installationen i overensstemmelse med de gældende sikkerhedsforskrifter, skal der anvendes en flerpolet afbryder, der sikrer fuldstændig frakobling fra strømforsyningen, såfremt der opstår en tilstand af overspænding III og iht. til installationsanvisningerne. -Der må ikke bruges stikdåser eller forlængerledninger. ● Når installationen er fuldført, må ingen af de elektriske komponenter være tilgængelige for brugeren. Apparatet og dens tilgængelige dele opvarmes under brug. Pas på, ikke at berøre varmelegemerne. ● Pas på, at børn ikke leger med apparatet; hold børn på afstand og under opsyn, da de tilgængelige dele kan blive meget varme under brug. ● For personer med implanteret hjertepacemaker eller andre aktive implantater er det vigtigt at sikre før induktionsvarmepladen tages i brug, at implantatet er kompatibelt med apparatet. ● Undgå at røre ved apparatets varmelegemer under og efter brug. ● Undgå kontakt med klude eller andet antændeligt materiale, indtil alle apparatets komponenter er afkølet tilstrækkeligt, risiko for brand. ● Anbring ikke brændbart materiale på apparatet eller i umiddelbar nærhed. ● Ophedet fedt eller olier er letantændelige. Overvåg altid nøje apparatet, hvis du steger med store olie● eller fedtmængder. ● Hvis apparatets overflade er revnet, skal du straks slukke for at undgå fare for elektrisk stød. ● Apparatet er ikke beregnet til betjening med en ekstern timer eller et separat fjernbetjeningssystem. ● Stegning med olie eller fedtstoffer på en kogeplade uden opsyn kan være farlig og forårsage brand. ● Stegningen skal overvåges. Selv en hurtig stegning skal konstant overvåges. Forsøg ALDRIG at slukke flammerne med vand. Sluk for apparatet, og kvæl flammerne, f.eks. ved brug af et låg, eller brandbekæmpelsestæppe. Fare for brand: Sæt ikke genstande på kogepladerne. ● Brug ikke damprensere, risiko for elektrisk stød. Læg ikke metalgenstande som knive, gafler, skeer og låg på kogepladens overflade, da de kan overophedes. ● Før apparatet tilsluttes strømforsyningen: Kontrollér typeskiltet (placeret nederst på apparatet) for at sikre, at den oplyste spænding og strøm svarer til strømforsyningen, og at stikkontakten er egnet. I tvivlstilfælde bør du rette henvendelse til en kvalificeret elektriker. Vigtigt: ● Efter brug skal kogepladen slukkes med betjeningselementerne. Stol ikke på grydedetektoren alene. ● Undgå at væsker koger over. Reducér varmen, når du koger eller opvarmer væsker. ● Lad ikke kogepladerne være tændt med tomme gryder og pander eller uden. ● Sluk for kogezonen, når tilberedningen er afsluttet. ● Brug aldrig aluminiumsfolie til madlavning, og anbring aldrig produkter pakket med aluminium direkte på kogepladen. Alluminumfolien kan smelte og forårsage uoprettelige skader på apparatet. ● Du må aldrig varme dåser med mad op uden først at åbne dem: De kan eksplodere! Denne advarsel gælder for alle de andre typer kogeplader. Brug af høj effekt som Booster-funktionen er ikke egnet til opvarmning af visse væsker som f.eks. olie til friturestegning. En overdreven varme kan være farlig. I dette tilfælde anbefales det at anvende en lavere effekt. Beholderne skal anbringes direkte på kogepladen og centreres. Anbring aldrig andre genstande mellem gryden og kogepladen. ● Ved meget høje temperaturer sænker apparatet automatisk effektniveauet på de pågældende kogezoner. ● Før rengøring eller vedligeholdelse slukkes for apparatet og frakobl strømforsyningen ved at fjerne stikket eller afbryde hovedafbryderen i hjemmet. ● Til alle installations● og vedligeholdelsesindgreb anvend arbejdshandsker. ● Børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller uden den nødvendige erfaring og viden må kun bruge apparatet, hvis de er under opsyn eller forinden har modtaget instruktioner i sikker brug af apparatet og har forstået farerne, som brugen af apparatet indebærer. ● Det er nødvendigt at holde øje med, at børn ikke leger med apparatet. ● Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. ● Rummet skal have tilstrækkelig ventilation, når apparatet bruges på samme tid som andre gas● eller andre brændstofforbrændingsapparater. ●152 Apparatet skal rengøres hyppigt både indvendigt og udvendigt (MINDST ÉN GANG OM MÅNEDEN), under alle omstændigheder skal det overholdes, hvad der udtrykkeligt er angivet i vedligeholdelsesinstruktionerne. ● Manglende overholdelse af reglerne for rengøring af apparatet og udskiftning og rengøring af filtre medfører brandfare. ● Madlavning med flambé er strengt forbudt. ● Brug af åben ild er skadeligt for filtrene og kan forårsage brand og skal derfor altid undgås. ● Friturestegning må kun udføres under opsyn for at undgå, at den overophedede olie bryder i brand. ● Advarsel!: Når kogepladen er i brug, kan apparatets tilgængelige dele blive meget varme. ● Advarsel! Tilslut ikke apparatet til strømforsyningen, før installationen er gennemført. ● Overhold nøje lokale bestemmelser med hensyn til de tekniske og sikkerhedsmæssige forholdsregler, der skal træffes ved udledning af røgen. ● Den udsugede luft må ikke ledes til en kanal, der også anvendes til udledning af røg fra forbrændingsapparater, der drives af gas eller af andre brændstoffer. ● Brug aldrig apparatet, uden at nettet er monteret korrekt! ● Brug kun de fastgørelsesskruer, der følger med apparatet til installation, eller køb den passende type skruer, hvis ikke de medfølger. Brug skruer af korrekt længde, som anført i vedligeholdelsesvejledningen. ● Når dette apparat og andre apparater, der er forsynet med en anden energi end elektricitet, fungerer samtidig, må undertrykket i rummet ikke overstige 4 Pa (4 × 10-5 bar). ● Det er vigtigt at opbevare denne manual til efterfølgende konsultation. I tilfælde af videresalg, overdragelse eller flytning, skal manualen følge med produktet.● Emhætter og andre udsugninger af mados kan have en negativ indvirkning på sikker drift af apparater, der forbrænder gas eller andre brændstoffer (herunder apparater i andre rum) på grund af tilbagestrømning af forbrændingsgasser. Disse gasser kan potentielt medføre kulilteforgiftning. Efter montering af en emhætte eller anden udsugning af mados skal brugen af røggasapparater testes af en kompetent person for at sikre, at der ikke forekommer tilbagestrømning af forbrændingsgasser. Elektrisk tilslutning Fig. 7 - 7.1 - 7.2 - 7.3 ● Apparatet skal frakobles strømforsyningen. ● Installationen skal udføres af en autoriseret tekniker med kendskab til de gældende bestemmelser for installation og sikkerhed. ● Fabrikanten fralægger sig ethvert ansvar for skader på personer, dyr eller ting forårsaget af manglende overholdelse af anvisningerne i dette afsnit. ● Strømforsyningskablet skal være tilstrækkeligt langt, til at kogepladen kan fjernes fra køkkenbordet. ● Kontrollér, at spændingen oplyst på typeskiltet nederst på apparatet svarer til spændingen i boligen, hvor apparatet skal installeres. ● Brug ikke forlængerledninger. ● Jordforbindelseskablet skal være 2 cm længere end de andre kabler. ● Hvis der ikke følger et strømforsyningskabel med apparatet, skal der anvendes et kabel med et ledertværsnit på min. 2,5 mm2 til en effekt på op til 7200 watt, mens det for højere effektydelser skal være på 4 mm2. ● Kablet må på intet punkt have en temperatur på 50 °C over omgivelsestemperaturen. ● Apparatet er beregnet til permanent tilslutning til elnettet. ● Pas på! Inden strømforsyningen tilsluttes for at kontrollere, at apparatet fungerer korrekt, skal det altid kontrolleres, at strømforsyningskablet er korrekt installeret. ● Pas på! Strømforsyningskablet skal udskiftes af et autoriseret servicecenter eller en person med tilsvarende kvalifikationer. Bemærk: Produktet er udstyret med en effektbegrænsningsfunktion, der gør det muligt at indstille en maksimal kW-absorptionsgrænse Justeringen skal gennemføres når produktet forbindes til el- nettet, eller ved genforbindelse af selve el-nettet (inden for de næste 2 minutter). Dimensionérdet elektriske systems beskyttelse i henhold til det valgte Power Limitation-niveau. Til Power Limitation justeringen, henvises der til denne manual, under afsnittet ”Drift”. Installering ● Både den elektriske og den mekaniske del af installationen skal udføres af autoriserede teknikere. Husholdningsapparatet er designet til installation i en køkkenbordsplade med en tykkelse på 2-6 cm ved planlimning og 2,5-6 cm ved nedfældning. Den minimale afstand mellem kogepladen og væggen skal være mindst 5 cm fortil, mindst 4 cm til siderne og mindst 50 cm til overskabene. NB! De anførte afstande er vejledende. Ved design af køkkenet skal køkkenproducentens anvisninger følges. Montering Før installationen igangsættes:

• Når produktet er pakket ud, skal det kontrolleres, at der ikke er opstået skader under transporten. Hvis dette er tilfældet, skal forhandleren eller vores kundeservice kontaktes, før installationen påbegyndes.

• Kontrollér, om det købte produkt har en passende størrelse til det valgte installationssted.

• Kontrollér emballagen for at sikre, at der ikke gemmer sig tilbehør (f.eks. poser med skruer, garantibevis osv.), som kan være faldet ud under transporten. Tag det i så fald ud, og læg det til side.

• Kontrollér, om der findes en passende stikkontakt i nærheden af installationsstedet. Forberedelse af køkkenelementet til indbygning: - Produktet må ikke installeres på køleapparater, opvaskemaskiner, komfurer, ovne, vaskemaskiner eller tørretumblere. - Udfør først de nødvendige udskæringer i køkkenelementet, før kogepladen anbringes. Sørg for at fjerne spåner og savsmuld omhyggeligt. - For at optimere filtreringsinstallationen, tilrådes det at udføre en spalte i soklen, for at muliggøre isættelsen af en kommerciel rist. VIGTIGT: Brug et enkeltkomponentbaseret forseglingsklæbemiddel (S), der kan modstå temperaturer op til 250°; inden installation skal overfladerne, der skal limes, rengøres omhyggeligt for at fjerne ethvert stof, der kan kompromittere deres vedhæftning (f.eks.153 limopløsningsmidler, konserveringsmidler, fedt, olier, pulvere, rester af gamle klæbemidler osv.); limen skal fordeles jævnt over hele omkredsens kant; efter limning skal limen tørre i ca. 24 timer. Pas på! Manglende installation af skruer og fastgøringsanordninger i overensstemmelse med disse anvisninger kan udgøre en fare for elektrisk stød. Bemærk: Til en korrekt installation af produktet, tilrådes det, at tape rørføringerne med et klæbemiddel med de følgende specifikationer: - Elastisk film i blød PVC, med klæbemiddel baseret på akryl - Det skal stemme overens med direktivet DIN DS/EN 60454 - Flammehæmmende - Udmærket modstandsevne over for aldring - Modstandsevne over for temperatursvingninger - Anvendeligt ved lave temperaturer. Apparatet er beregnet til brug sammen med et Window sensor KIT (leveres ikke af producenten). Ved at installere et Window sensor KIT (kun ved brug i UDSUGNINGSTILSTAND), vil luftudsugningen stoppe med at virke hver gang vinduet i rummet, som KITTET er monteret på, bliver lukket.

• Den elektriske tilslutning af KITTET til apparatet skal udføres af kvalificeret og specialiseret teknisk personale.

• KITTET skal certificeres separat iht. sikkerhedskravene for komponenten og dens anvendelse sammen med apparatet. Installationen skal udføres iht. de gældende forskrifter vedr. husholdningsudstyr. PAS PÅ:

• KITTETS ledningsnet, som skal sluttes til apparatet, skal være en del af et certificeret kredsløb med ekstra lav sikkerhedsspænding (SELV).

• producenten af dette apparat er ikke ansvarlig for eventuelle problemer, skader og brande forårsaget af fejl og/eller funktionsfejl og/eller ukorrekt installation af dette KIT. Dette apparat er mærket i overensstemmelse med Europaparlamentets og Rådets Direktiv 2012/19/EU - UK SI 2013 No3113, om affald af elektrisk og elektronisk udstyr. Korrekt bortskaffelse af dette produkt bidrager til at forebygge potentielle negative konsekvenser for miljøet og helbredet. Symbolet på apparatet og den medfølgende dokumentation angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal afleveres til indsamlingspunkter, som er godkendt til indsamling og genbrug af elektriske og elektroniske apparater. Produktet skal derfor bortskaffes i henhold til de lokale bestemmelser vedrørende bortskaffelse af affald. Yderligere oplysninger angående håndtering, genvinding og genbrug af dette produkt kan fås ved at rette henvendelse til bopælskommunens tekniske forvaltning, til genbrugsstationerne eller til butikken, der har solgt produktet. Apparatet er designet, afprøvet og produceret i overensstemmelse med de følgende standarder:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Forslag til korrekt anvendelse med reduceret miljøbelastning: Tænd for apparatet på minimumhastighed, når du starter stegningen. Lad den være tændt i nogle minutter, også efter at stegningen er færdig. Øg kun hastigheden, hvis der er store røg- eller dampmængder, og anvend kun booster-funktionen i de tilfælde, hvor det er strengt nødvendigt. Udskift filteret/kulfiltrene, når det er nødvendigt for at sikre, at systemet, som reducerer lugt, altid er effektivt. Af hensyn til fedtfilterets effektive funktion, skal det altid gøres rent, når det er nødvendigt. Anvend den maksimalt tilladte rørdiameter, der er anført i manualen, for at optimere effektiviteten og minimere støjen fra røgkanalen.

Kogegrej til tilberedningen Brug kun gryder, der er mærket med symbolet . Vigtigt: For at undgå uoprettelige skader på pladens overflade, bør du aldrig bruge:

• Udstyr, hvor bunden ikke er helt flad.

• Anbring aldrig varme gryder eller pander på pladens kontrolpanel. Ikke alt madlavningsudstyr er effektivt med induktionsplader, da bunden kun delvist består af ferromagnetisk materiale!! Når du køber madlavningsudstyr, skal du kontrollere

• at bunden kun er fremstillet af ferromagnetisk materiale. Hvis dette ikke er tilfældet, vil varmeoverførslen være mindre effektiv og mindre ensartet. Og madlavningsudstyrets overfladetemperaturer vil være uegnede til madlavning NEJ!

• at bunden ikke indeholder aluminium. Madlavningsudstyret bliver ikke varmt, og kan ikke genkendes af induktionspladerne154 NEJ!

• at bunden er flad og ikke er ru. Gryder og pander med bund, som ikke er helt flad, reducerer kontaktoverfladen mellem induktionspladen og madlavningsudstyret og besværliggør madlavningen. JA! Vigtigt: Placér aldrig varme gryder og pander på kontrolpanelet på kogepladen. Kogegrej, du allerede har Det er muligt at kontrollere, om materialet er magnetisk ved hjælp af en enkel magnet. Hvis magneten ikke tiltrækkes, er gryderne ikke egnet til madlavning med induktion. Anvisningerne beskrevet herover gælder også for det madlavningsudstyr, du allerede har i dit køkken. Anbefalet diameter på kogegrejets bund OBS! Hvis bunden ikke har den rigtige størrelse, tænder kogepladerne ikke. De den illustrerede del af denne brugsanvisning for oplysninger om den mindste diameter til hver kogezone. Energibesparelse For at opnå de bedste resultater tilrådes det at: - Bruge pander og gryder med en bunddiameter, der svarer til kogezonens størrelse. - Udelukkende anvende pander og gryder med flad bund. - Lægge låg på gryden under stegningen, hvis det er muligt - Koge grøntsager, kartofler osv. med en lille mængde vand for at reducere kogetiden. - Bruge trykkoger, der reducerer både energiforbruget og tilberedningstiden yderligere - Anbringe gryden midt på den pågældende kogezone tegnet på kogepladen. Brug af kogeplade Stegning på induktionsplader baserer sig på det fysiske fænomen kaldt magnetisk induktion. Den grundlæggende systemegenskab består i, at energien overføres direkte fra varmegeneratoren til gryden. Fordele: Ved sammenligning med elektriske kogeplader, er en induktionsplade: - Mere sikker: Lavere temperaturer på glasoverfladen. - Hurtigere: Fødevarerne opvarmes på mindre tid. - Mere præcis: Pladen reagerer øjeblikkeligt på din styring - Mere effektiv: 90% af den opsugede energi forvandles til varme. Desuden, efter at have fjernet gryden fra pladen, afbrydes varmeoverførslen omgående, og det medvirker til at undgå unyttige varmeafledninger Brug af sugeapparat Udsugningssystemet kan enten bruges som udsugningsudgave, med udvendig udledning, eller med filtreringsfunktion med indvendig recirkulation. Se websiderne www.elica.com og www.shop.elica.com for at se hele udvalget og de forskellige installationer med hhv. udsugning eller recirkulation. Udsugningsudgave Dampene udledes udvendigt ved brug af en serie rørforbindelser (ikke medfølgende, købes separat), der fastgøres på den medfølgende koblingsflange. Udtømningsrørets diameter skal svare til forbindelsesringens diameter: - Med rektangulær udgang 222 x 89 mm - med rund udgang Ø 150 mm (*) Der er yderligere oplysninger at finde på siden der omhandler udsugningsudgavens tilbehør, i den illustrerede del indeholdt i manualen. Produktet forbindes til rør og udtømningshuller på væggen med en diameter, der svarer til luftudgangen (koblingsflange). Brug af rør og udtømningshuller på væggen med en mindre diameter, medfører en nedsættelse af udsugningsydelserne og en drastisk støjforhøjelse. Af denne grund påtages der intet ansvar i denne forbindelse. Brug så kort en kanal som muligt. Anvend en kanal med det mindst tilladelige antal bøjninger (bøjningens maksimale vinkel: 90°). Undgå vigtige ændringer på kanalens snit Filtrerende udgave Den udsugede luft filtreres ved hjælp af fedt- og lugtfiltre, før den sendes tilbage til i rummet. Produktet er udstyret med et sæt lugtfiltre. Se siden med tilbehør og sugesystemer med recirkulation i installationsvejledningen for flere oplysninger. Bemærk: Hvis luften udledes inde i køkkenelementet, skal man sørge for en minimum luftpassage i soklens panel på ca. 120cm

1. ON/OFF-knap til kogeplade/sugesystem

2. Valg af kogezone / visning af kogezone

3. Øgning/sænkning af effektniveauet for kogepladen

og udsugningen Visning af effektniveauet for kogeplade og udsugning

5. Øgning/sænkning af tidsindstilling for “STAND

ALONE”- / kogezonetimer

6. Aktivering af timer for kogezone

Indikator for timer for aktive kogezone (Timer Zone)

7. Aktivering af automatisk opvarmning (Automatic

11. Indikator for aktiv udsugning

Aktivering af indikator for filtermætning

12. Valg/aktivering af sugesystem

14. Aktivering af automatisk udsugningsfunktion156

Det skal du vide, før du starter: Alle kogepladens funktioner er udtænkt med henblik på at overholde de strengeste sikkerhedsforskrifter. Derfor:

• Visse funktioner aktiveres ikke, eller også deaktiveres de automatisk, såfremt der ikke er nogen gryde på kogezonen, eller hvis den er placeret forkert.

• I andre tilfælde kan aktiverede funktioner blive deaktiveret automatisk efter nogle få sekunder, hvis den valgte funktion kræver en yderligere indstilling, som ikke er foretaget (fx: “Tænd for kogepladen” uden “Vælg kogezonen” og “Driftstemperatur”, eller “Lock-funktionen” eller “Timer- funktionen”). Giv agt! I tilfælde (f.eks.) af langvarig brug, er det muligt at slukningen af kogezonen ikke sker øjeblikkeligt, da den er under nedkøling; på kogezonernes display vises symbolet "

for at angive denne nedkølingsfase. Vent på, at displayet slukkes, før du nærmer dig kogezonen. Kogezonens display I displayet for den pågældende kogezone angives: Kogezone tændt Effektniveau

Kogepladens specifikationer Safe Activation (Sikker aktivering) Produktet aktiveres kun hvis der er kogegrej på kogezonerne: Opvarmningsprocessen går ikke i gang eller afbrydes, hvis kogegrejet mangler eller flyttes. Pot Detector (Grydedetektor) Produktet detekterer automatisk tilstedeværelse af gryder på kogezonerne. Safety Shut Down (Sikkerhedsslukning) Af sikkerhedsgrunde har hver kogezone en maksimal driftstid, der er afhængig af det indstillede effektniveau.

Residual Heat Indicator (Indikator for tilbageværende varme) Hvis en eller flere kogezoner slukkes, signaleres den tilbageværende varme med et særligt visuelt signal på displayet af den tilsvarende zone, ved brug af symbolet "

Drift Bemærk: For at aktivere en hvilken som helst funktion, er det først nødvendigt at aktivere den ønskede zone. Tænding Tryk (stryg) let på ON/OFF (1) kogeplade/emhætte: symbolet tænder; fortsæt med at trykke, hvorefter alle tilgængelige funktioner bliver synlige et kort øjeblik. Herefter er kun de vigtigste aktive; de vil blive aktiverede og kan benyttes efterfølgende under brugen af apparatet. VIGTIGT: Alle tilgængelige funktioner vil være tændt med svagt lysende indikator. Farven bliver først inten, når funktionen aktiveres. Tryk igen på for at slukke Bemærk: Denne funktion har forrang for alle andre.

Valg af kogezoner Stryg (tryk) på det område i Valg/Display (2), som svarer til den ønskede kogezone. Power Level (Effektniveau) Pladen er udstyret med 9 effektniveauer Stryg med fingrene langs Vælgerlinjen (3): mod højre, for at forøge effektniveauet; mod venstre, for at reducere effektniveauet. Det indstillede effektniveau vises i området Valg/Display (2) Power Booster (Effektbooster) Produktet er forsynet med et supplerende effektniveau (udover niveau ), der forbliver aktiv i 5 minutter, hvorefter effekten vender tilbage til det forrige niveau. Stryg med fingrene langs Vælgerlinjen (3) (til efter niveau

og aktivér Power Booster (Effektbooster)157 Effektbooster-niveauet angives i området Valg/Display (2) med symbolet ”

Key Lock (Tastblokering) Tastblokeringen giver mulighed for at blokere pladens indstillinger, for at forebygge utilsigtet manipulation og lade de allerede indstillede funktioner være aktive. Aktivering:

• Tryk på (10) Gentag handlingen for at deaktivere. Bemærk: hvis der trykkes på en af de andre funktioner, mens tastblokeringen Key Lock er aktiv, så blinker symbolet for at angive, at funktionen er i brug og skal deaktiveres før kogepladen kan betjenes. Automatic Heat UP (Automatisk opvarmning) Funktionen Automatic Heat UP (Automatisk opvarmning) giver mulighed for hurtigere at oparbejde den ønskede effekt; med denne funktion har man den fordel, at tilberedningen er hurtigere, men uden risiko for at brænde maden, fordi temperaturen ikke overskrider det indstillede niveau. Denne funktion er disponibel for effektniveauerne 1 - 8. Aktivering:

• I den tændte kogezone trykkes på (7)

• I displayet (2) vises en " ", som blinker skiftevis med effektniveauet, som er indstillet for kogezonen Når effektniveauet øges for kogezonen: Den automatiske opvarmningsfunktion forbliver aktiv med den nye indstillede temperatur. Når effektniveauet sænkes for kogezonen: Den automatiske opvarmningsfunktion slukker. Bemærk: hvis en anden kogezone vælges samtidigt, så tænder symbolet (7) igen med intensiv styrke, hvorefter det også er muligt at aktivere funktionen for denne zone. Funktionen forbliver aktiv i den zone, hvor den allerede er aktivet, sådan som vist i displayet (2)

Temperature Manager (Warming Function) (Temperaturkontrol (Opvarmningsfunktion)) Temperature Manager (Temperaturkontrol) er en kontrolfunktion, der gør det muligt at bibeholde varmen på en konstant temperatur, med et styrkeniveau, der er optimeret mellem; ideelt for at holde retterne, der allerede er tilberedt, varme. FUnktionen Temperature Manager aktiveres ved første tryk på tasten I displayet (2) for kogenzonen, hvor temperaturkontrollen er aktiv, vises symbolet

Bemærk: hvis en anden kogezone vælges samtidigt, så tænder symbolet (8) igen med intensiv styrke, hvorefter det også er muligt at aktivere funktionen for denne zone. Funktionen forbliver aktiv i den zone, hvor den allerede er aktivet, sådan som vist i displayet (2)

Bemærk: hvis Temperaturkontrollen (varmefunktion) er i funktion på flere kogezoner, vælges først den ønskede zone først i Valg (2); funktionen kan også deaktiveres med Vælgerlinjen (3), ved at bringe Effektniveauet til “

Pause Funktionen Pause stiller enhver aktiv funktion på kogepladen i bero, og nulstiller tilberedningseffekten. Aktivering:

• Tryk på (9) (3) tænder

• Tryk/stryg på Vælgerlinjen (3) for at deaktivere funktionen Bemærk: deaktiveringen genopretter tilstanden for kogepladen, som var aktiv før pausen. Kogepladen fortsætter med de indstillinger, som er valgt forinden. Bemærk: hvis Pausefunktionen ikke deaktiveres efter 10 minutter, slukker kogepladen automatisk. Bemærk: Pausefunktionen har ingen effekt på udsugningsfunktionen

Timeren “STAND ALONE” (INGEN VALGT) Timerfunktionen er en nedtælling uafhængig af kogezonerne (og af udsugningszonen). Timeren aktiveres ved at trykke på Zone/Display (4) Brug symbolerne (5) til at indstille tiden for funktionen Timer,som benyttes i Zone/Display (4)158 Bemærk: Vent 10 sekunder, før der trykkes på andre kommandoer, og nedtællingen er begyndt. Timerens format er

for minutterne Bemærk; timeren kan maks. indstilles til 1t og 59min I Zone/Display (4) vises den resterende tid; når nedtællingen er afsluttet, udsendes et lydsignal Bemærk: Når der resterer mindre end 10 minutter af nedtællingen, så skifter displayet til dette format

sekunder med et fast lyspunkt Sådan slukkes timeren:

• Vælg Zone/Display (4)

• Indstil varigheden for Timer til , ved hjælp af (5) Timer kogezone Funktionen Timer kogezone er en nedtællingsfunktion, som kan indstilles, også samtidigt, for hver kogezone Ved endt nedtælling slukker den valgte kogezone automatisk, og brugeren advares ved hjælp af et lydsignal. Aktivering af funktionen Timer kogezone

• Stryg (tryk) på området Valg/Display (2) (effektniveau 0)

• Tryk på (6) for den pågældende kogezone

• Brug symbolerne (5) til at indstille tiden for funktionen Timer,som benyttes i Zone/Display (4); under indstillingen blinker symbolet (6) Bemærk: Vent 10 sekunder før der trykkes på andre kommandoer og timeren for kogezonen er aktiveret. Bemærk: Ved at trykke længe på (6) , nulstilles timeren for kogezonen

Hvis ønsket, kan proceduren gentages for flere kogezoner. Bemærk: der kan indstilles en forskellig timerværdi for hver kogezone. På displayet (4) vises nedtællingen for den valgte kogezone på det pågældende tidspunkt, hvis ingen zone er valgt, og man trykker på displayet (4), så vises nedtællingen for timeren “STAND-ALONE” (INGEN VALGT). Nedtællingen vises i samme format som for timeren “STAND-ALONE” (INGEN VALGT) (se afsnittet herover om Timer “STAND ALONE (INGEN VALGT) Når nedtællingen er afsluttet, så udsendes et lydsignal og kogezonen slukker.

Sådan slukkes timeren:

• Indstil varigheden for Timer til , ved hjælp af (5)

Power Limitation Power Limitation funktionen gør det muligt, at indstille produktets funktion, så den maksimale absorbering begrænses og så absorberingskraften på alle de aktiverede kogezoner reguleres således, at den samlede absorbering på kogepladen ikke overskrider det maksimalt indstillede absorberingsniveau. Bemærk: justeringen skal gennemføres med slukket plade, uden at trykke på tasten ON/OFF (1), når kogepladen forbindes til el-nettet, eller ved genforbindelse af selve el- nettet inden for de næste 2 minutter. For at indstille Power Limitation funktionen: - tryk på (som kun blinker i de første 2 minutter efter at produktet er tændt) - bliv ved med at trykke på mens du trykker på alle kogezonernes områder for Valg/Display (2) én ad gangen og mod uret fra den forreste zone i højre side (FR)

nu:159 - viser Displayet (2) for den bageste venstre zone (RL) symbolerne “C” og “0” skiftevis. Dette betyder, at det er muligt at foretage indstillingen: vælg Displayet (2-RL) rul i Vælgerlinjen (3), indtil symbolerne “C” og “8” vises på Displayet, på Displayet (2-FL) vises følgende aktuelle indstilling** 0 = 7,4 KW 1 = 4,5 KW 2 = 3,1 KW ** standardindstillingen er justeret på 7,4 KW For at ændre indstillingen af Power Limitation - tryk på Displayet (2) for den forreste venstre zone (FL) - rul derefter på Vælgerlinjen (3) for at indstille den nye justering - for at gemme indstillingen, trykkes der på tasten ON/OFF (1), i 2 sekunder. Du vil høre et langt akustisk signal, som bekræfter indstillingen

Bridge Zones Kogezonerne er, takket være Bridge-funktionen, i stand til at arbejde i kombineret måde, for at danne en eneste zone med samme styrkeniveau. Denne funktion muliggør en jævn stegning, selv med pander og gryder af store mål. Det er muligt at anvende den frontale kogezone “Master” sammen med den bagved - den “Sekundære” (for at kontrollere på hvilke zoner denne funktion er tilgængelig, slå op i den illustrerede del i denne manual). For at aktivere Bridge-funktionen: Vælg de to ønskede kogezoner samtidigt - på Displayet (2) i kogezonen “Sekundære” vises symbolet “

- vha. Vælgerlinjen (3) kan du nu indstille Driftsniveauet (Effekt), som vil blive vist på Displayet (2) i kogezonen “Master” - det er nok, at gentage aktiveringsproceduren, for at slå Funktionen Bridge fra Bemærk: Timeren kogezone, som blev aktiveret under Bridge-funktionen, gør at begge kogezoner slukker automatisk, fordi de betragtes som kun ét kombineret område.

BRUG AF SUGEAPPARATET

Tænding Tryk (stryg) let på ON/OFF (1) kogeplade/emhætte: symbolet tænder; fortsæt med at trykke, hvorefter alle tilgængelige funktioner bliver synlige et kort øjeblik. Herefter er kun de vigtigste aktive; de vil blive aktiverede og kan benyttes efterfølgende under brugen af apparatet. VIGTIGT: Alle tilgængelige funktioner vil være tændt med svagt lysende indikator. Farven bliver først inten, når funktionen aktiveres. Tryk igen på for at slukke Bemærk: Denne funktion har forrang for alle andre. Tænding af sugesystemet: Åben Flappen rør Området for valg (12) for at aktivere sugesystemet. Bemærk: Udsugningszonen er udstyret med en mekanisk roterende FLAPPEN. Det er nødvendigt at åbne FLAPPEN, inden kappen tændes og udsugningssystemet aktiveres. Emhætten er forsynet med en sensor, som automatisk slukker motoren, når udsugningen er aktiveret, hvis FLAPPEN er helt lukket. Udsugningen starter først igen, når FLAPPEN genåbnes. Udsugningshastighed (effekt): Udsugningen er udstyret med 3 hastighedsniveauer (effekt). Stryg med fingrene langs Vælgerlinjen (3): mod højre, for at forøge effektniveauet; mod venstre, for at reducere effektniveauet. Det indstillede effektniveau vises i området Valg/Display (12) Power Booster Produktet er udstyret med to ekstra effektniveauer (ud over niveau tre) Power Booster (Effektbooster) 1: tidsbegrænset til 15 min. Power Booster (Effektbooster) 2: tidsbegrænset til 5 min. hvorefter effekten skifter til den niveau, som var indstillet forinden. Stryg med fingrene langs Vælgerlinjen (3) (til efter niveau 3), og aktivér Power Booster (Effektbooster) 1 Power Booster-niveauet 1 er angivet i området Valg/Display (12) ved at tallet “4” blinker Stryg med fingrene langs Vælgerlinjen (3) (til efter niveau 3), og aktivér Power Booster (Effektbooster) 2 Power Booster-niveauet 2 er angivet i området Valg/Display (12) ved at symbolet ” ” blinker Automatisk drift Emhætten tænder med den bedst egnede hastighed, og tilrette udsugningskapaciteten til den maksimale stegeniveau, i brug på kogezonerne. Når kogezonerne slukkes, så tilpasser emhætten udsugningshastigheden og sænker den gradvist, så damp- og lugtrester suges ud. For at aktivere denne funktion: Tryk på (14)160 Gentag handlingen for at deaktivere. Bemærk: hvis man under aktiv automatisk drift vælger hastigheden fra 1 til 3 i Vælgerlinjen (3), så afbrydes den automatiske funktion, hvis man i stedet vælger Power Boster (Effektbooster) genoptages den automatiske funktion, indtil nedtællingen er afsluttet. I dette tidsrum blinker symbolet “

Bemærk: hvis pladen slukkes med automatisk funktion aktiv, slukker udsugningen automatisk og gradvist. Indikator for filtermætning Emhætten signalerer når det er nødvendigt at udføre filtrenes vedligeholdelse: Kul-/keramiske lugtfiltre

”(13) tænder Fedtfilter

”(13) blinker Bemærk: Denne funktion er som standard deaktiveret (se afsnittet "Aktivering af indikator for filtermætning") Nulstilling af filtermætning Når vedligeholdelsen af filtrene (fedt og/eller kul/keramisk) er afsluttet trykkes længe på “ ” (13);

”(13) slukker og genstarter indikatortællingen. Aktivering af indikator for filtermætning Denne indikator er sædvanligvis deaktiveret. For at aktivere den, følg de nedenstående anvisninger: - tænd for udsugningen ved hjælp af

- med slukket udsugningsmotor og kogeplader trykkes på Vælgerzone (12) - tryk længe på “ ” (11) indtil Displayet (12) viser bogstaverne “F” – “G” , som blinker skiftevis F = Kul-/keramisk lugtfilter G = Fedtfilter Kul-/keramiske lugtfiltre Tryk på Display (12) når bogstavet “F” vises Tryk på “ ” (13) – lampen blinker Tryk igen længe på “ ” (11) for at bekræfte aktivering af indikatoren for kul-/keramiske lugtfiltre Fedtfilter Tryk på Display (12) når bogstavet “G” vises Tryk på “ ” (13) – lampen lyser fast Tryk igen længe på “ ” (11) for at bekræfte aktiveringen af indikatoren for filtermætningsgraden161 Effekttabel Effektniveau Tilberedningstype Anvendelse af niveauet (Angivelsen supplerer dine egne erfaringer og tilberedningsvaner) Maks. effekt Boost Hurtig opvarmning Ideel til at bringe fødevarens temperatur hurtigt op, til kogepunktet hvis det er vand, eller hurtig opvarmning af fedtstoffer til tilberedningen 8-9 Stege - Koge Ideel til at brune kød, igangsætte en tilberedning, friturestege frysevarer, hurtig opvarmning

Høj effekt 7-8 Brune – stege – koge - grille Ideel til at stege, vedligeholde kogning, tilberede og grille (i kort tid, 5-10 minutter). 6-7 Brune – tilberede – stuvning – stege - grille Ideale per soffriggere, mantenere bolliture leggere, cuocere e grigliare (per media durata, 10-20 minuti), preriscaldare accessori Mellemhøj effekt 4-5 Tilberede – stuvning – stege - grille Ideel til stuvning, vedligeholde kogning på lavt niveau, tilberede (i længere tid). Indkogning af pasta, risotto, sauce o.l. 3-4 Tilberede – svag kogning - indkogning Ideel til tilberedning af længere varighed (ris, saucer, grydestege, fisk), når tilberedningen foregår i væske (fx vand, vin, suppe, mælk), indkogning af pasta 2-3 Tilberede – svag kogning - indkogning Ideel til længerevarende tilberedning (mængde mindre end en liter: ris, saucer, grydestege, fisk), når tilberedningen foregår i væske (fx vand, vin, suppe, mælk) Lav effekt 1-2 Smelte

indkogning Ideel til at smelte smør, forsigtig smeltning af chokolade, optøning af små fødevare

Smelte – optø – holde varme - indkogning Ideel til at holde madvarer varme i små portioner lige efter tilberedningen eller holde serveringsklare retter varme samt til indkogning af risotto OFF Effekt nul Afsætningsflade Kogepladen er i stand-by eller slukket (mulighed for restvarme efter tilberedning, som signaleres med H-L-O)162

Pas på! Før der udføres nogen form for rengøring eller vedligeholdelse, skal det tilsikres, at kogezonerne er slukkede, og at varmeadvarselslampen ikke længere er synlig. Vedligeholdelse af kogeplan Rengøring Kogepladen skal rengøres efter hver anvendelse. Vigtigt: Brug ikke slibende svampe eller ståluldssvampe. De kan ødelægge glasset. Brug ikke ætsende kemiske rengøringsmidler, som fx ovnrens eller pletfjernere. Lad kogepladen afkøle efter hver brug, og gør den rent for at fjerne fastbrændte rester og pletter. Brug en blød klud, køkkenrulle eller specifikke produkter til rengøring af induktionsplader (følg producentens anvisninger). DU MÅ ALDRIG BRUGE DAMPRENSERE!!! Vigtigt: Ved spild, eller hvis en større mængde væske koger over, så kan aftapningsventilen placeret for neden på apparatet bruges til at fjerne alle rester og sikre maksimal hygiejnesikkerhed. Fig. 16 Vedligeholdelse af sugeapparat Rengøring Til rengøringen anvend UDELUKKENDE en fugtig klud med flydende neutrale rengøringsmidler. UNDGÅ BRUG AF

REDSKABER ELLER INSTRUMENTER TIL

RENGØRINGEN! Undgå brug af produkter, der indeholder slibemidler. UNDGÅ BRUG AF SPRIT! Rengøring af metalgrillen: Risten skal vaskes i hånden med varmt vand og neutralt vaskemiddel og tørres grundigt for at undgå rust. Fedtfilter Tilbageholder fedtpartiklerne, der stammer fra stegningen. Filteret skal rengøres en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet), ved brug af milde vaskemidler, manuelt eller i opvaskemaskine ved lav temperatur og med kort opvaskecyklus. Ved vask i opvaskemaskine, risikerer fedtfilteret at blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber. Fig. 15.1.2 - 15.2.3 Filter Med Aktivt Kul - Keramik (Udelukkende til filtrerende udgave) Opfanger lugt fra madlavning Produktet er udstyret med et sæt lugtfiltre. Efter kortere eller længere tids brug afhængigt af den type mad, der tilberedes, og hyppigheden af rengøring af fedtfilteret, er det nødvendigt at udskifte lugtfilteret. Luftfiltrene kan regenereres termisk hver 2-3 måneder i en foropvarmet ovn ved 200 °C i 45 minutter. Korrekt regenerering sikker en konstant filtreringseffektivitet i 5 år. Advarsel! Anbring ikke filtre på bunden af ovnen, men anbring dem i en gryde og anbring dem i en mellemhøjde. Fig. 15.2.1163 Fejlfinding

Kontrolpanelet slukker ved for høje temperaturer De elektroniske deles indvendige temperatur er for høj Vent til kogepladen er kølet af, før den bruges igen E3 Uegnet beholder Tab af magnetiske egenskaber Fjern gryden

Kommunikationsproblemer mellem brugerens grænseflade og induktionsmodulet Der kommer ikke strøm til modulet; Strømforsyningskablet er ikke tilsluttet rigtigt, eller også er kablet defek

Frakobl kogepladen fra strømforsyningen og kontrollér forbindelsen Til alle de andre fejlsignaleringer ( E … U … C … ) Kontakt teknisk service og meddel fejlkoden Serviceafdeling Før du kontakter serviceafdelingen.

1. Kontrollér, om det er muligt at løse problemet på egen hånd, ifølge oplysningerne under “Fejlfinding”.

2. Sluk apparatet og tænd det igen for at se, om fejlen er rettet.

Hvis problemet efter de ovenfor anført eftersyn vedvarer, skal du kontakte din nærmeste serviceafdeling.164
