HASZNÁLATI ÚTMUTATÓ PCAKS 3102 ProfiCare

• FONTOS: Először feltétlenül olvassa el a külön mellékelt biztonsági utasítá- sokat. Használati utasítás Köszönjük, hogy a termékünket választotta. Reméljük, elégedetten használja majd a készüléket. A készülék használata előtt nagyon gyelmesen olvassa el a használati útmutatót és a külön mellékelt biztonsági utasításokat. Tartsa ezeket a dokumentumokat, beleértve a jótállási jegyet, a blokkot és lehetőség szerint a belső csomagolással ellátott dobozt is, biztonságos helyen. Ha a készüléket harmadik félnek adja tovább, mindig mellékelje az összes vonatkozó dokumentumot. A használati útmutatóban található szimbólumok Az ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását: FIGYELMEZTETÉS: Egészségét károsító veszélyforrásokra gyelmeztet és rámutat a lehetséges sérülési lehetőségekre. VIGYÁZAT: Lehetséges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet. Tartalom A kezelőelemek áttekintése p. 3
• A készülék kicsomagolása p. 40
• A kezelőelemek áttekintése /A csomag tartalma p. 40
• Fontos utasítások a készülék használatához és a fali tartó felszereléséhez p. 40
• Megjegyzések használatra p. 41
• A töltőállomás csatlakoztatása a falhoz p. 41
• Az újratölthető akkumulátor töltése p. 41
• A készülék használata p. 41
• Karbantartás p. 42
• Tisztítás p. 42
• Tárolás p. 43
• Hibaelhárítás p. 43
• Műszaki adatok p. 43
• Terméktulajdonságok az (EU) 2019 / 1782 áramellátásról szóló szabályozás szerint p. 43
• Hulladékkezelés A készülék kicsomagolása p. 44

1. Vegye ki a készüléket a csomagból.

2. Távolítsa el az összes csomagolóanyagot, úgymint a

fóliákat, töltőanyagot, kábelrögzítőket és a kartondoboz csomagolást.

3. Ellenőrizze a csomagot, hogy minden megvan-e.

4. Ha a csomag tartalma nem teljes vagy sérülések találha-

tók, ne vegye használatba a készüléket. Azonnal vigye vissza az értékesítőhöz.

5. Távolítsa el a szállítózárat a be- / kikapcsolóról.

A kezelőelemek áttekintése / A csomag tartalma 1 be / kikapcsoló kapcsoló multifunkciós LED-del 2 Fogantyú 3 PUSH gomb a portartály feloldásához 4 Porgyűjtő tartály 5 A csappantyú nyitása / zárása 6 Nyitószárny 7 Csatlakozó a tartozékokhoz 8 Csatlakozóaljzat a tápegységhez 9 2 darab többfunkciós állvány (fali tartó / töltőállomás és tartozéktartó) 10 HEPA-szűrő tömítőgyűrűvel 11 Durva szűrő 12 Fugafúvóka, hosszú 13 Fésülködő fúvóka, közepes hosszúságú 14 Résfúvóka, rövid 15 Kefés tartozék Illusztráció nélkül 1 × Tápegység 2 × Tipli 2 × Csavar Fontos utasítások a készülék használatához és a fali tartó felszereléséhez Olvassa el az utasításokat! Kizárólag „SEU007A-140050” tápegységgel használja! Az újratölthető akkumulátorok töltéséhez kizárólag a készülékhez kapott cserélhető tápegy- séget használja.PC-AKS3102_IM 29.12.21

• A multifunkciós állványt úgy helyezze el, hogy a ké- szüléket ne érje közvetlen napfény vagy más hőforrás.

• Ne töltse az akkumulátort felügyelet nélkül.

• A töltés után mindig húzza ki a hálózati csatlakozót a konnektorból.

• Ne vákuumozzon semmi gyúlékony vagy folyékony anyagot!

• Soha ne porszívózzon szűrőegység nélkül. FIGYELMEZTETÉS: A fali tartó felszerelésekor Előzetesen győződjön meg arról, hogy nincsenek-e a falban rejtett kábelek, amelyek kárt tehetnének Önben! Megjegyzések használatra

• A készülék nagyon alkalmas kis mennyiségű száraz szennyeződés vagy por gyors felszívására.

• A piszkos szűrők csökkentik a porszívó szívóerejét, ezért javasoljuk a meglévő szennyeződésszűrők rendszeres tisztítását.

• A készülék a feltöltött akkumulátorral működik. A töltés a mellékelt tápegységen keresztül történik, amely a töltőállomáshoz csatlakozik. Közvetlen hálózati üzem a tápegységgel nem lehetséges. Fúvóka tartozékok

• A különböző fúvókafelszerelések könnyen fel- és levehetők.

• Csatlakoztassa a kefés tartozékot egy résfúvókához. 2-részes multifunkciós állvány

• Ha a multifunkciós állványt szeretné felállítani, csatla- koztassa a töltőállomást és a tartozéktartót egymáshoz a dugaszcsatlakozásnál.

• A készüléket és a tartozékokat elhelyezheti benne.

• Ha a tápegységet a csatlakozóaljzathoz csatlakoztatja, a multifunkciós állvány töltőállomásként is szolgál.

• Ha a töltőállomást inkább fali tartóként szeretné hasz- nálni, akkor ismét válassza le a tartozéktartóról. A töltőállomás csatlakoztatása a falhoz Szerelje fel a töltőállomást egy konnektor közelébe.

1. Mérje meg a tartó két hornyolt lyuka közötti távolságot,

és fúrjon két lyukat a falba ebben a távolságban.

2. Helyezze a dübeleket a falba.

3. Egy csavarhúzóval forgassa be a csavarokat a tiplikbe

úgy, hogy azok kb. 3 – 4 mm-rel kiálljanak.

4. Akassza fel a fali tartó csavarokra.

Az újratölthető akkumulátor töltése

1. Kapcsolja ki a készüléket.

2. Helyezze a készüléket a töltőállomásra.

3. Csatlakoztassa a tápegységet a csatlakozóaljzathoz (8).

4. Csatlakoztassa a tápegységet egy engedélyezett há-

lózati csatlakozóhoz. Az első használat előtt töltse fel a készüléket 4,5 órán keresztül. - A töltési folyamat során a kapcsolón lévő LED pirosan villog. - Amikor az akkumulátor teljesen feltöltődött, a kapcso- lón lévő LED folyamatosan kék színnel világít. - A LED kialszik, amikor kihúzza a hálózati csatlakozót a konnektorból, vagy amikor kiveszi a készüléket a töltőállomásból. - Normális, hogy a készülék a töltés során felmelegszik.

5. Legkésőbb 4,5 óra elteltével, vagy amikor a LED kijelző

kék színnel világít, állítsa le a további töltést. VIGYÁZAT: A töltés után mindig húzza ki a hálózati csatlakozót a konnektorból. A készülék használata Be / kikapcsoló kapcsoló multifunkciós LED-del Kapcsoló Funkció LED Jelentése Nyomja meg röviden az 1 x-et A készülék bekapcso- lása Világít zöldet

ményszint Nyomja meg és tartsa lenyomva hosszabb ideig Világít kék

ményszint Nyomja meg röviden az 1 x-et Készülék kikapcsolása Ki van kapcsolva A kapcsolón lévő LED kb. 30 másodpercig villog működés közben, amikor az újratölthető akkumulátor kapacitásának végét elérte. A készülék ezután kikapcsol. Töltse újra az újratölthető akkumulátort. Működés

1. Vegye ki a készüléket a töltőállomásból.

2. Csatlakoztasson egy fúvókát. A kefés tartozékot a két

résfúvóka (12 / 13) egyikéhez is csatlakoztathatja.

3. Kapcsolja be a készüléket a kapcsolóval.

4. Ha magasabb teljesítményszinten szeretne porszívózni,

tartsa a kapcsolót működés közben kb. 3 másodpercig lenyomva.

5. Figyelje a portartályon lévő MAX jelölést. A maximális

1. Kapcsolja ki a készüléket.

2. Ürítse ki a portartályt. Minden használat után tisztítsa

meg a szűrőegységet, hogy a készülék a következő használat során ismét teljes teljesítményt nyújtson.

3. Ezután helyezze a készüléket a töltőállomásra.

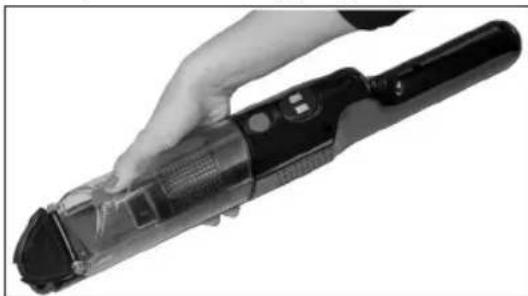

Karbantartás A portartály kiürítése

1. Szükség esetén vegye le a résfúvókát a készülékről.

2. Tartsa a készüléket a nyitószárnnyal egy portartály fölé.

3. Ürítse ki a portartály tartalmát. Ehhez nyomja meg a

portartályon lévő reteszelőt (5), hogy kinyissa a fedelet.

4. Csukja be újra a fedelet. A portartályon lévő reteszelő

mechanizmusnak be kell kapcsolódnia. A szűrőrendszer A szűrőrendszer a portartályban található, és a követke- zőkből áll:

• HEPA-szűrő tömítőgyűrűvel

• Durva szűrő A szűrőrendszer tisztításához a következőképpen járjon el:

1. Ürítse ki a portartályt a korábban leírtak szerint.

2. A szűrőrendszer szétszerelése

2.1 Fogja meg a készüléket az egyik kezével úgy, hogy

a hüvelykujjával meg tudja nyomni a PUSH gombot. A másik kezével egyidejűleg húzza felfelé a portar- tályt. A készüléket stabil felületre is helyezheti.

2.2 Távolítsa el a szűrőrendszert. Húzza ki a HEPA-

szűrőt a durva szűrőből.

3. A szűrők tisztítása

3.1 Tartsa mindkét szűrőt egy szemetes edény fölé, és

csapolja ki a port. A HEPA-szűrőt ecsettel is ki lehet kefélni. Erős szennyeződés esetén folyó víz alatt tisztítsa meg a szűrőket.

3.2 Hagyja a szűrőket teljesen megszáradni a levegőn,

mielőtt visszahelyezi őket!

3.3 Törölje át a portartályt nedves ruhával, majd törölje

4. A szűrőrendszer felszerelése

4.1 Helyezze vissza a HEPA-szűrőt a durva szűrőbe.

Nyomja a HEPA-szűrőt a tömítőgyűrűvel együtt erősen a durva szűrőbe, amennyire csak lehet.

4.2 Helyezze a szűrőrendszert teljesen összeszerelve a

4.3 Csatlakoztassa vissza a portartályt a kézi készü-

lékhez. Először helyezze a portartályt a reteszekkel együtt a ház alján lévő mélyedésekbe. Nyomja a portartályt a házhoz. Hallhatóan be kell kattanni a helyére. Tisztítás FIGYELMEZTETÉS: Tisztításkor soha ne merítse a motorházát vízbe. Ez áramütést vagy tüzet okozhat. VIGYÁZAT:

• Ne használjon drótkefét vagy más koptató tárgyakat.

• Ne használjon éles vagy koptató hatású tisztítósze- reket.

• Az egyes alkatrészek nem alkalmasak mosogatógép- ben történő tisztításra.

• A készülék háza és a tartozékok enyhén nedves ruhával áttörölhetők.

• A tápegységet száraz ruhával törölheti át. Porgyűjtő tartály szűrőrendszerrel Ezen alkatrészek tisztításához olvassa el a „Karbantartás” című fejezetet.PC-AKS3102_IM 29.12.21

• Tisztítsa meg a készüléket a leírtak szerint, és hagyja teljesen megszáradni.

• A készüléket mindig gyermekek elől elzárva, jól szellőző és száraz helyen tárolja.

• A tárolási hőmérsékletnek 10 °C és 20 °C között kell lennie.

• Javasoljuk, hogy a készüléket az eredeti csomagolásban tárolja, ha hosszabb ideig nem kívánja használni.

• Az újratölthető akkumulátor élettartama: Az újratölt- hető akkumulátor kikapcsolt állapotban is folyamatosan lemerül. Ha a készüléket hosszabb ideig nem használja, legalább 4 – 6 hetente egyszer töltse fel az akkumulátort. Hibaelhárítás Probléma Lehetséges ok Megoldás A készülék nem működik. Az akkumulátor üres. Töltse fel az akkumulátort. Az akkumulátor meghibásodott. Vegye fel a kapcsolatot szervizünkkel vagy kereskedőjével. Működés közben a kapcsolón lévő LED kb. 30 másodpercig villog. Ezután a készülék kikapcsol. Az akkumulátor üres. Töltse fel az akkumulátort. Gyenge szívóteljesítmény. Az akkumulátor majdnem üres. Töltse fel az akkumulátort. A portartály megtelt. Ürítse ki a portartályt. A szűrők szennyezettek. Tisztítsa meg a szűrőket a „Karbantartás” pontban leírtak szerint. VIGYÁZAT: Csak száraz szűrőkkel folytassa a működést! Az újratölthető akkumulátor nem tartja a töltést. Az akkumulátor elérte élettar- tama végét. Vegye fel a kapcsolatot szervizünkkel vagy kereskedőjével. Műszaki adatok Modell: ..............................................................PC-AKS 3102 Nettó súly (kézi egység, töltőállomás, tápegység): .......................................kb. 0,83 kg Védelmi osztály (készülék): ................................................ Védelmi osztály (tápegység):............................................... Újratölthető akkumulátor: ........... 3 × 3,7 V, 2000 mAh Li-Ion Működési idő: .............................................legfeljebb 30 perc Töltési idő: .......................................................... kb. 4,5 hours A műszaki és kivitelezési módosítások jogát a folyamatos termékfejlesztés miatt fenntartjuk. Ezt a készüléket az összes vonatkozó, hatályos CE-irány- elvnek megfelelően tesztelték, és a legújabb biztonsági előírásoknak megfelelően gyártották. Terméktulajdonságok az (EU) 2019 / 1782 áramellátásról szóló szabályozás szerint Tájékoztatás az alkalmazott áramellátásról Érték Egység Clatronic International GmbH Kereskedelmi jegyzékszám HRB 9158 Industriering Ost 40, 47906 Kempen Németország Típusazonosító SEU007A-140050 Bemeneti feszültség 100 – 240 V~ Bemeneti váltóáramú frekvencia 5 0 – 6 0 Hz Kimeneti feszültség AC / DC 14,0 V DC Kimeneti áram 0,5 A Kimeneti teljesítmény 7,0 W Átlagos hatékonyság működés közben 79,9 % Alacsony töltésű hatékonyság (10 %)

Tájékoztatás az alkalmazott áramellátásról Érték Egység Terhelés nélküli áramfogyasztás 0,06 W

• nem alkalmazható a 10 W-nál kisebb kimeneti teljesít- mény miatt. Az érvényes terhelési feltételek az alábbiak: A típustábla kimeneti áramának százaléka

1. terhelési feltétel 100 % ± 2 %

2. terhelési feltétel 75 % ± 2 %

3. terhelési feltétel 50 % ± 2 %

4. terhelési feltétel 25 % ± 2 %

5. terhelési feltétel 10 % ± 1 %

6. terhelési feltétel

0 % (terhelésmentes állapot) Hulladékkezelés Az akkumulátorok / elemek ártalmatlanítása A készülék újratölthető akkumulátort tartalmaz. A használt elemek / akkumulátorok (újratölthető elemek) nem tartoznak a háztartási hulladékba. Az akkumulátort a termék ártalmatlanítása előtt ki kell venni. Ezzel kapcsolatban forduljon szakképzett szakemberhez. Az elemek / akkumulátorok ártalmatlanításának helyéről a helyi hatóságoknál vagy az önkormányzati hivataloknál kaphat tájékoztatást. Az Ön kereskedője és szerződéses partnere is köteles az elemeket / akkumulátorokat ingyene- sen visszavenni. A „kuka” piktogram jelentése Kímélje környezetünket, az elektromos készülé- kek nem a háztartási szemétbe valók! Használja az elektromos készülékek ártalmat- lanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni! Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás” gyakorolhat a környezetre és az emberi egészségre. Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesí- tésének egyéb formáihoz. Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket. Az Ön kereskedője és szerződéses partnere köteles a régi készüléket is ingyenesen visszavenni.PC-AKS3102_IM 29.12.21
