GEBRUIKSAANWIJZING PCAKS 3102 ProfiCare

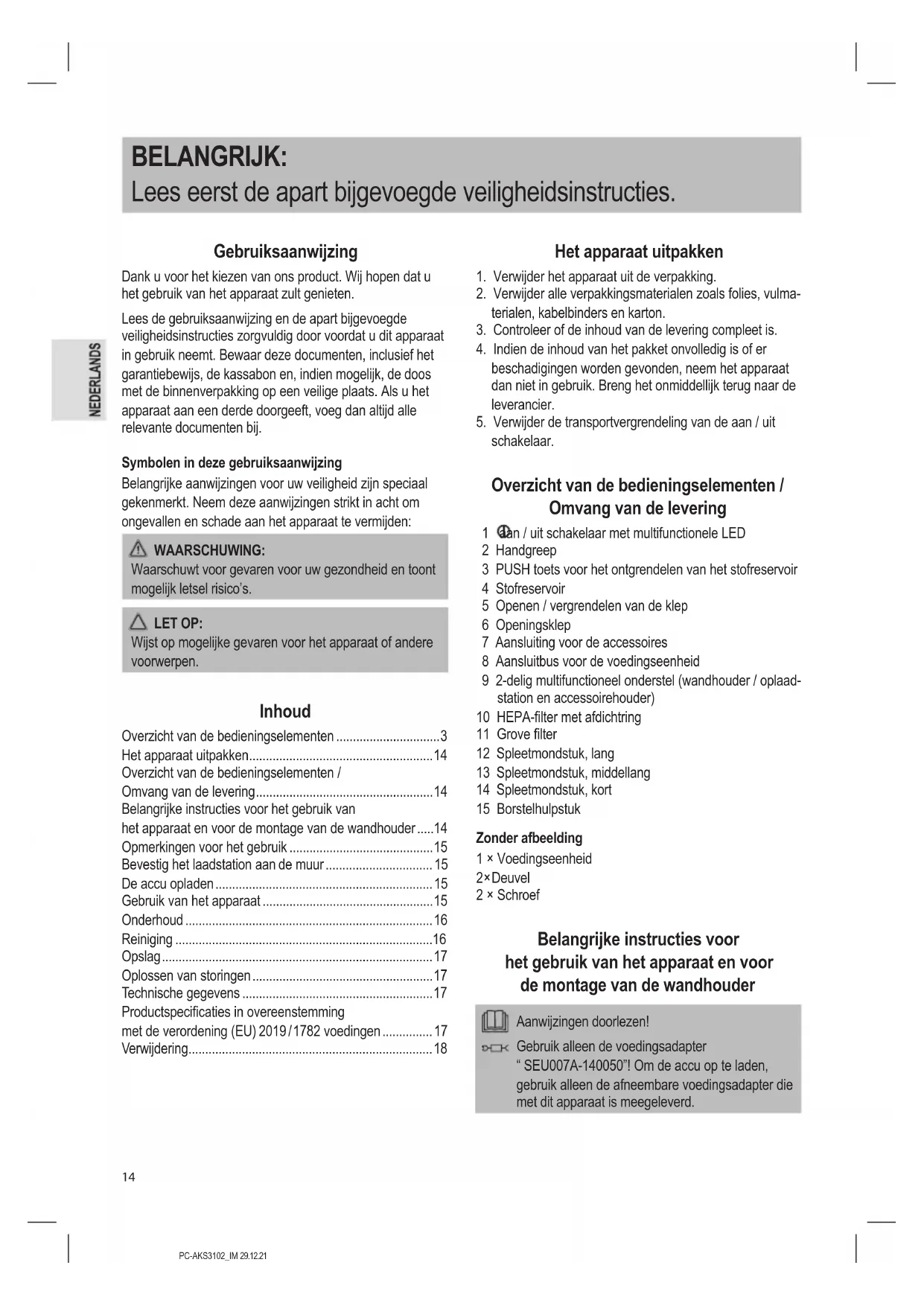

• BELANGRIJK: Lees eerst de apart bijgevoegde veiligheidsinstructies. Gebruiksaanwijzing Dank u voor het kiezen van ons product. Wij hopen dat u het gebruik van het apparaat zult genieten. Lees de gebruiksaanwijzing en de apart bijgevoegde veiligheidsinstructies zorgvuldig door voordat u dit apparaat in gebruik neemt. Bewaar deze documenten, inclusief het garantiebewijs, de kassabon en, indien mogelijk, de doos met de binnenverpakking op een veilige plaats. Als u het apparaat aan een derde doorgeeft, voeg dan altijd alle relevante documenten bij. Symbolen in deze gebruiksaanwijzing Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden: WAARSCHUWING: Waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letsel risico’s. LET OP: Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen. Inhoud Overzicht van de bedieningselementen p. 3
• Het apparaat uitpakken p. 14
• Overzicht van de bedieningselementen / Omvang van de levering p. 14
• Belangrijke instructies voor het gebruik van het apparaat en voor de montage van de wandhouder p. 14
• Opmerkingen voor het gebruik p. 15
• Bevestig het laadstation aan de muur p. 15
• De accu opladen p. 15
• Gebruik van het apparaat p. 15
• Onderhoud p. 16
• Reiniging p. 16
• Opslag p. 17
• Oplossen van storingen p. 17
• Technische gegevens p. 17
• Productspecicaties in overeenstemming met de verordening (EU) 2019 / 1782 voedingen p. 17
• Verwijdering Het apparaat uitpakken p. 18

1. Verwijder het apparaat uit de verpakking.

2. Verwijder alle verpakkingsmaterialen zoals folies, vulma-

terialen, kabelbinders en karton.

3. Controleer of de inhoud van de levering compleet is.

4. Indien de inhoud van het pakket onvolledig is of er

beschadigingen worden gevonden, neem het apparaat dan niet in gebruik. Breng het onmiddellijk terug naar de leverancier.

5. Verwijder de transportvergrendeling van de aan / uit

schakelaar. Overzicht van de bedieningselementen / Omvang van de levering 1 aan / uit schakelaar met multifunctionele LED 2 Handgreep 3 PUSH toets voor het ontgrendelen van het stofreservoir 4 Stofreservoir 5 Openen / vergrendelen van de klep 6 Openingsklep 7 Aansluiting voor de accessoires 8 Aansluitbus voor de voedingseenheid 9 2-delig multifunctioneel onderstel (wandhouder / oplaad- station en accessoirehouder) 10 HEPA-lter met afdichtring 11 Grove lter 12 Spleetmondstuk, lang 13 Spleetmondstuk, middellang 14 Spleetmondstuk, kort 15 Borstelhulpstuk Zonder afbeelding 1 × Voedingseenheid 2 × Deuvel 2 × Schroef Belangrijke instructies voor het gebruik van het apparaat en voor de montage van de wandhouder Aanwijzingen doorlezen! Gebruik alleen de voedingsadapter “ SEU007A-140050”! Om de accu op te laden, gebruik alleen de afneembare voedingsadapter die met dit apparaat is meegeleverd.PC-AKS3102_IM 29.12.21

• Plaats de multifunctionele standaard zo dat het apparaat niet wordt blootgesteld aan direct zonlicht of andere warmtebronnen.

• Laad de accu niet zonder toezicht op.

• Trek altijd de stekker uit het stopcontact na het opladen.

• Zuig geen ontvlambare of vloeibare stoffen op!

• Zuig nooit zonder lterunit. WAARSCHUWING: Bij montage van de wandhouder Controleer van tevoren of er geen verborgen kabels in de muur zitten die u zouden kunnen beschadigen! Opmerkingen voor het gebruik

• Het apparaat is zeer geschikt voor het snel opzuigen van kleine hoeveelheden droog vuil of stof.

• Vuile lters verminderen de zuigkracht van de stofzuiger, daarom raden wij aan de aanwezige vuillters regelmatig te reinigen.

• Het apparaat werkt via de opgeladen accu. Het opladen gebeurt via de meegeleverde voedingseenheid, die wordt aangesloten op het oplaadstation. Directe netwer- king met de netvoeding is niet mogelijk. Mondstuk hulpstukken

• De verschillende mondstukopzetstukken zijn eenvoudig te bevestigen en los te koppelen.

• Bevestig het borstelhulpstuk aan een spleetmondstuk. 2-delige multifunctionele standaard

• Als u de multifunctionele standaard wilt opstellen, sluit u het laadstation en de accessoirehouder op de stekker- verbinding op elkaar aan.

• U kunt het apparaat en de accessoires erin plaatsen.

• Als u de voedingseenheid op de aansluitbus aansluit, dient de multifunctionele stand tevens als oplaadstation.

• Als u het laadstation als wandhouder wilt gebruiken, koppelt u het weer los van de accessoirehouder. Bevestig het laadstation aan de muur Bevestig het laadstation in de buurt van een stopcontact.

1. Meet de afstand tussen de twee sleufgaten van de hou-

der en boor op deze afstand twee gaten in de muur.

2. Steek de pluggen in de muur.

3. Draai de schroeven met een schroevendraaier in de

pluggen, zodat ze ong. 3 – 4 mm uitsteken.

4. Hang de muurbeugel aan de schroeven.

1. Schakel het apparaat uit.

2. Plaats het apparaat in het laadstation.

3. Sluit de voedingseenheid aan op de aansluitbus (8).

4. Sluit de voedingseenheid aan op een goedgekeurd

stopcontact. Laad het apparaat gedurende 4,5 uur op, voordat u het voor de eerste keer gebruikt. - Tijdens het opladen knippert de LED op de schakelaar rood. - Als de accu volledig is opgeladen, brandt de LED op de schakelaar continu blauw. - De LED dooft wanneer u de netstekker uit het stopcontact haalt of wanneer u het apparaat uit het oplaadstation haalt. - Het is normaal dat het apparaat tijdens het opladen warm wordt.

5. Stop met verder opladen na uiterlijk 4,5 uur of wanneer

de LED continu blauw brandt. LET OP: Trek altijd de stekker uit het stopcontact na het opladen. Gebruik van het apparaat Aan / uit schakelaar met multifunctionele LED Schakelaar Functie LED Betekenis 1 × kort drukken Apparaat inschakelen Lichten groen Vermogen niveau 1 Langer inge- drukt houden Brandt blauw Vermogen niveau 2 1 × kort drukken Apparaat uitschakelen Is uit De LED op de schakelaar knippert tijdens het gebruik gedurende ca. 30 seconden wanneer het einde van de accucapaciteit is bereikt. Daarna schakelt het apparaat uit. Laad de accu weer op. Bediening

1. Haal het apparaat uit het laadstation.

2. Bevestig een mondstuk. U kunt het borstelhulpstuk

ook op een van de twee kierenzuigmonden (12 / 13) bevestigen.

3. Schakel het apparaat in met de schakelaar.

4. Als u met een hoger vermogen wilt stofzuigen, houdt

u tijdens het gebruik de schakelaar ca. 3 seconden ingedrukt.

5. Let op de MAX-markering op het stofreservoir. De maxi-

male inhoud bedraagt 100 ml.PC-AKS3102_IM 29.12.21

Einde van de werking

1. Schakel het apparaat uit.

2. Leeg het stofreservoir. Reinig de ltereenheid na elk ge-

bruik, zodat het apparaat bij het volgende gebruik weer optimaal functioneert.

3. Plaats het apparaat vervolgens in het laadstation.

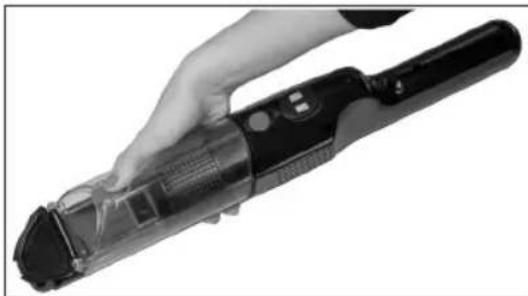

Onderhoud Legen van het stofreservoir

1. Maak, indien nodig, het spleetmondstuk los van het

2. Houd het apparaat met de openingsklep boven een

3. Leeg de inhoud van het stofreservoir. Druk hiervoor op

de vergrendeling (5) op het stofreservoir om de klep te openen.

4. Sluit de klep weer. Het vergrendelingsmechanisme op

het stofreservoir moet vastklikken. Het ltersysteem Het ltersysteem bevindt zich in het stofreservoir en bestaat uit:

• HEPA lter met afdichtring

• Grove lter Ga als volgt te werk om het ltersysteem te reinigen:

1. Leeg het stofreservoir zoals eerder beschreven.

2. Demontage van het ltersysteem

2.1 Pak het apparaat met één hand vast, zodat u met

uw duim op de PUSH toets kunt drukken. Trek met de andere hand tegelijkertijd het stofreservoir naar boven. U kunt het apparaat ook op een stabiele ondergrond plaatsen.

2.2 Verwijder het ltersysteem. Trek het HEPA lter uit

3.1 Houd beide lters boven een vuilnisbak en tik het

stof eruit. U kunt ook het HEPA lter uitborstelen. Bij sterke vervuiling kunt u de lters onder stromend water reinigen.

3.2 Laat de lters volledig aan de lucht drogen alvorens

ze terug te plaatsen!

3.3 Veeg het stofreservoir af met een vochtige doek en

veeg het daarna droog.

4. Montage van het ltersysteem

4.1 Plaats het HEPA lter terug in het groflter. Druk

het HEPA lter met de afdichtring stevig tot aan de aanslag in het groflter.

4.2 Plaats het ltersysteem volledig gemonteerd in het

4.3 Bevestig het stofreservoir weer aan het handappa-

raat. Plaats eerst het stofreservoir met de sluitingen in de uitsparingen aan de onderzijde van de behui- zing. Druk het stofreservoir tegen de behuizing. Het moet hoorbaar op zijn plaats klikken. Reiniging WAARSCHUWING: Dompel het motorhuis nooit onder in water om het te reinigen. Dit kan een elektrische schok of brand veroorzaken. LET OP:

• Gebruik geen staalborstel of andere schurende voorwerpen.

• Gebruik geen scherpe of schurende reinigingsmid- delen.

• De afzonderlijke onderdelen zijn niet geschikt voor reiniging in de vaatwasmachine.

• De behuizing van het apparaat en de accessoires kun- nen met een licht vochtige doek worden afgeveegd.

• De voedingseenheid kunt u met een droge doek afnemen. Stofreservoir met ltersysteem Voor het reinigen van deze onderdelen, zie het hoofdstuk “Onderhoud”.PC-AKS3102_IM 29.12.21

• Reinig het apparaat zoals beschreven en laat het volle- dig drogen.

• Bewaar het apparaat altijd buiten het bereik van kinderen op een goed geventileerde en droge plaats.

• De opslagtemperatuur moet tussen 10 °C en 20 °C liggen.

• Wij raden u aan het apparaat in de originele verpakking te bewaren als u het langere tijd niet zult gebruiken.

• Levensduur van de accu: Zelfs wanneer het apparaat is uitgeschakeld, zal de accu voortdurend ontladen. Als het apparaat niet in gebruik is gedurende een langere periode, laad de accu dan minstens één keer elke 4 tot 6 weken op. Oplossen van storingen Probleem Mogelijke oorzaak Oplossing Het apparaat is zonder functie. De accu is leeg. Laad de accu op. De accu is defect. Neem contact op met onze service of uw dealer. Tijdens de werking knippert de LED op de schakelaar gedurende ca. 30 seconden. Daarna schakelt het apparaat uit. De accu is leeg. Laad de accu op. Zwakke zuigkracht. De accu is bijna leeg. Laad de accu op. Het stofreservoir is vol. Leeg het stofreservoir. De lters zijn vuil. Reinig de lters zoals beschreven onder “ Onderhoud”. LET OP: Alleen met droge lters het gebruik hervatten! De accu houdt de lading niet vast. De accu heeft het einde van zijn levensduur bereikt. Neem contact op met onze service of uw dealer. Technische gegevens Model:...............................................................PC-AKS 3102 Nettogewicht (draagbaar apparaat, laadstation, voedingseenheid): ........................... ong. 0,83 kg Beschermingsklasse (apparaat): ........................................ Beschermingsklasse (voedingseenheid): ............................ Accu: .............................................3 × 3,7 V, 2000 mAh Li-Ion Bedrijfstijd: ............................................maximaal 30 minuten Oplaadtijd: ........................................................... ong. 4,5 uur Het recht om technische en ontwerpaanpassingen te ma- ken in de loop van voortdurende productontwikkeling blijft voorbehouden. Dit apparaat is getest volgens alle van toepassing zijnde, huidige CE-richtlijnen en gebouwd volgens de meest recente veiligheidsvoorschriften. Productspecicaties in overeenstemming met de verordening (EU) 2019 / 1782 voedingen Informatie over de gebruikte voeding Waarde Eenheid Clatronic International GmbH Commercieel registernummer HRB 9158 Industriering Ost 40, 47906 Kempen Duitsland Model identicatie SEU007A-140050 Ingangsspanning 100 – 240 V~ Ingang wisselstroomfrequentie 5 0 – 6 0 Hz Uitgangsspanning AC / DC 14,0 V DC Uitgangsstroom 0,5 A Uitgangsvermogen 7,0 W Gemiddelde efciëntie bij gebruik 79,9 % Efciëntie bij lage belasting (10 %)

Verbruik zonder belasting 0,06 W

• niet van toepassing door een uitgangsvermogen van minder dan 10 W.PC-AKS3102_IM 29.12.21

De relevante belastingsomstandigheden zijn als volgt: Percentage van naamplaatje uitgangsstroom Situatie met belasting 1 100 % ± 2 % Situatie met belasting 2 75 % ± 2 % Situatie met belasting 3 50 % ± 2 % Situatie met belasting 4 25 % ± 2 % Situatie met belasting 5 10 % ± 1 % Situatie met belasting 6 0 % (situatie zonder belasting) Verwijdering Verwijdering van batterijen / accu’s Het apparaat bevat een oplaadbare batterij. Ge- bruikte batterijen / accu’s (oplaadbare batterijen) horen niet bij het huisvuil. De oplaadbare batterij moet worden verwijderd voordat het product wordt weggegooid. Neem hiervoor contact op met gekwaliceerd perso- neel. Informatie over waar u batterijen / accu’s kunt weggooien, kunt u krijgen bij uw gemeente of de gemeentelijke diensten. Uw dealer en contractpartner is ook verplicht de batterijen / accu’s gratis terug te nemen. Betekenis van het symbool “vuilnisemmer” Bescherm ons milieu, elektrische apparaten ho- ren niet in het huisafval. Maak voor het afvoeren van elektrische appara- ten gebruik van de voorgeschreven verzamel- punten en geef daar de elektrische apparaten af die u niet meer gebruikt. Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben. Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektro- nische en elektrische apparaten. Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeen- teadministratie. Uw dealer en contractpartner is bovendien verplicht het oude apparaat gratis terug te nemen.PC-AKS3102_IM 29.12.21
