BEDIENUNGSANLEITUNG PCAKS 3102 ProfiCare

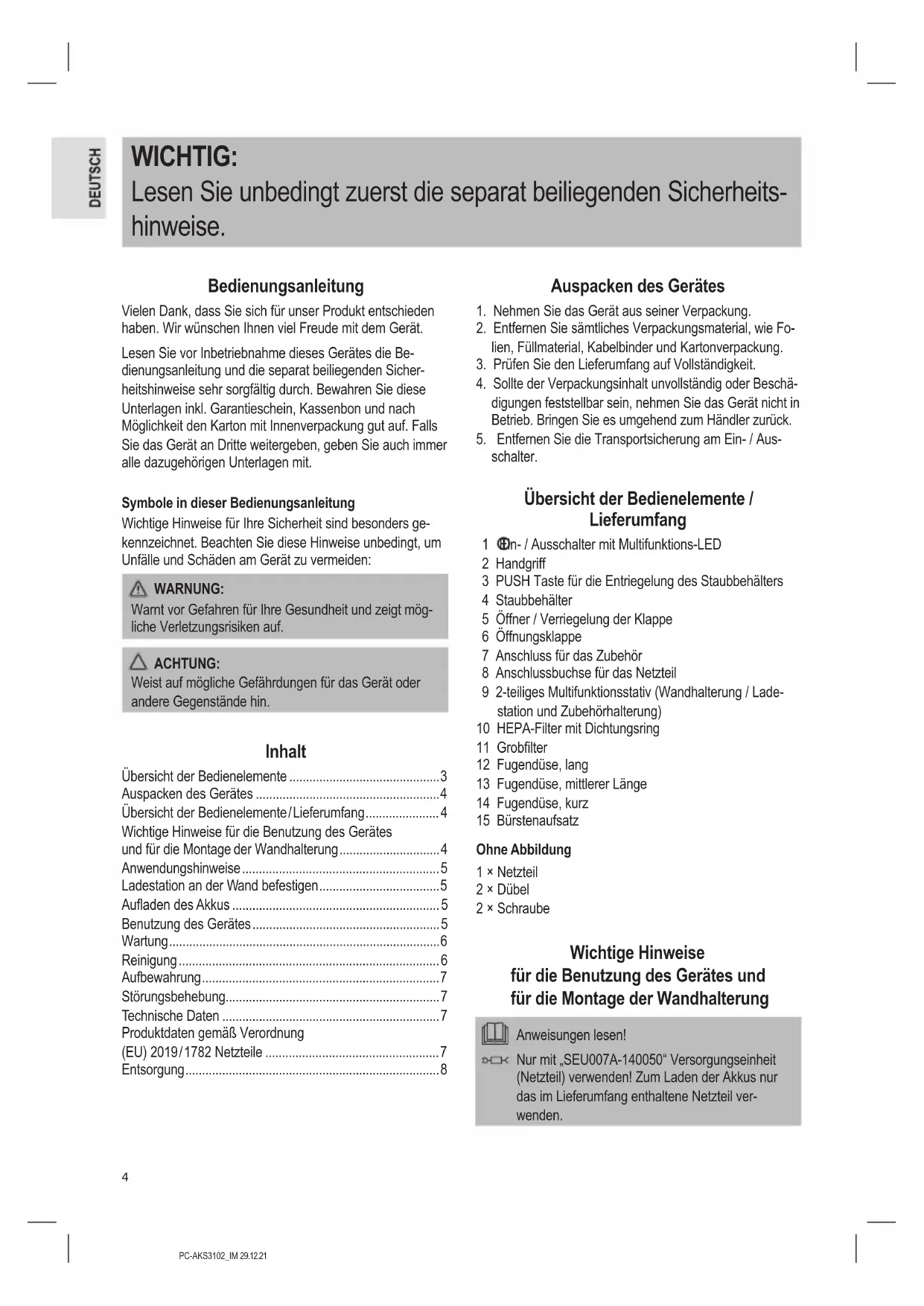

• Übersicht der Bedienelemente Overview of the Components • Overzicht van de bedieningselementen Liste des différents éléments de commande • Indicación de los elementos de manejo Elementi di comando • Przegląd elementów obsługi • A kezelőelemek áttekintése Обзор деталей прибора •4 PC-AKS3102_IM 29.12.21 WICHTIG: Lesen Sie unbedingt zuerst die separat beiliegenden Sicherheits- hinweise. Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme dieses Gerätes die Be- dienungsanleitung und die separat beiliegenden Sicher- heitshinweise sehr sorgfältig durch. Bewahren Sie diese Unterlagen inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehörigen Unterlagen mit. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mög- liche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. Inhalt Übersicht der Bedienelemente p. 3
• Auspacken des Gerätes p. 4
• Übersicht der Bedienelemente / Lieferumfang p. 4
• Wichtige Hinweise für die Benutzung des Gerätes und für die Montage der Wandhalterung p. 4
• Anwendungshinweise p. 5
• Ladestation an der Wand befestigen p. 5
• Auaden des Akkus p. 5
• Benutzung des Gerätes p. 5
• Wartung p. 6
• Reinigung p. 6
• Aufbewahrung p. 7
• Störungsbehebung p. 7
• Technische Daten p. 7
• Produktdaten gemäß Verordnung (EU) 2019 / 1782 Netzteile p. 7
• Entsorgung Auspacken des Gerätes p. 8

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie Fo-

lien, Füllmaterial, Kabelbinder und Kartonverpackung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Sollte der Verpackungsinhalt unvollständig oder Beschä-

digungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück.

5. Entfernen Sie die Transportsicherung am Ein- / Aus-

schalter. Übersicht der Bedienelemente / Lieferumfang 1 Ein- / Ausschalter mit Multifunktions-LED 2 Handgriff 3 PUSH Taste für die Entriegelung des Staubbehälters 4 Staubbehälter 5 Öffner / Verriegelung der Klappe 6 Öffnungsklappe 7 Anschluss für das Zubehör 8 Anschlussbuchse für das Netzteil 9 2-teiliges Multifunktionsstativ (Wandhalterung / Lade- station und Zubehörhalterung) 10 HEPA-Filter mit Dichtungsring 11 Groblter 12 Fugendüse, lang 13 Fugendüse, mittlerer Länge 14 Fugendüse, kurz 15 Bürstenaufsatz Ohne Abbildung 1 × Netzteil 2 × Dübel 2 × Schraube Wichtige Hinweise für die Benutzung des Gerätes und für die Montage der Wandhalterung Anweisungen lesen! Nur mit „SEU007A-140050“ Versorgungseinheit (Netzteil) verwenden! Zum Laden der Akkus nur das im Lieferumfang enthaltene Netzteil ver- wenden.5 PC-AKS3102_IM 29.12.21 ACHTUNG:

• Platzieren Sie das Multifunktionsstativ so, dass das Gerät keiner direkten Sonneneinstrahlung oder ande- ren Wärmequellen ausgesetzt ist.

• Laden Sie den Akku nicht unbeaufsichtigt.

• Ziehen Sie nach dem Ladevorgang immer den Netz- stecker aus der Steckdose.

• Saugen Sie nichts Brennbares oder Flüssigkeiten auf!

• Saugen Sie niemals ohne Filtereinheit. WARNUNG: Bei Montage der Wandhalterung Vergewissern Sie sich vorher, ob sich Leitungen in der Wand verbergen, die Sie beschädigen könnten! Anwendungshinweise

• Das Gerät ist sehr gut geeignet, um schnell kleine Men- gen trockenen Schmutz oder Staub aufzusaugen.

• Verschmutzte Filter verringern die Saugleistung des Staubsaugers, daher empfehlen wir eine regelmäßige Reinigung der vorhandenen Schmutzlter.

• Der Betrieb des Gerätes erfolgt über den aufgeladenen Akku. Die Auadung erfolgt über das mitgelieferte Netz- teil, welches mit der Ladestation verbunden wird. Ein direkter Netzbetrieb mit dem Netzteil ist nicht möglich. Düsenaufsätze

• Die verschiedenen Düsenaufsätze lassen sich einfach aufstecken und wieder abziehen.

• Den Bürstenaufsatz stecken Sie auf eine Fügendüse. 2-teiliges Multifunktionsstativ

• Möchten Sie das Multifunktionsstativ aufstellen, ver- binden Sie die Ladestation und die Zubehörhalterung an der Steckverbindung miteinander.

• Sie können das Gerät und das Zubehör darin abstellen.

• Wenn Sie das Netzteil an die Anschlussbuchse an- schließen, dient das Multifunktionsstativ gleichzeitig als Ladestation.

• Möchten Sie die Ladestation lieber als Wandhalterung nutzen, trennen Sie diese wieder von der Zubehör- halterung. Ladestation an der Wand befestigen Befestigen Sie die Ladestation in der Nähe einer Steck- dose.

1. Messen Sie die Distanz zwischen den beiden Lang-

löchern der Halterung aus und bohren Sie in diesem Abstand zwei Löcher in die Wand.

2. Setzen Sie die Dübel in die Wand.

3. Drehen Sie die Schrauben mit einem Schraubenzieher in

die Dübel, so dass sie ca. 3 – 4 mm überstehen.

4. Hängen Sie die Wandhalterung auf die Schrauben.

1. Schalten Sie das Gerät aus.

2. Stellen Sie das Gerät in die Ladestation.

3. Verbinden Sie das Netzteil mit der Anschlussbuchse (8).

4. Schließen Sie das Netzteil an einer geprüften Steckdose

an. Laden Sie das Gerät vor der ersten Benutzung 4,5 Stunden auf. - Während des Ladevorgangs blinkt die LED am Schalter rot. - Ist der Akku vollständig geladen, leuchtet die LED am Schalter kontinuierlich blau. - Die LED erlischt, wenn Sie den Netzstecker aus der Steckdose ziehen oder wenn Sie das Gerät aus der Ladestation nehmen. - Es ist normal, dass sich das Gerät während des Auf- ladens erwärmt.

5. Beenden Sie alle weiteren Ladungen nach spätestens

4,5 Stunden oder wenn die LED dauerhaft blau leuchtet. ACHTUNG: Ziehen Sie nach dem Ladevorgang immer den Netzste- cker aus der Steckdose. Benutzung des Gerätes Ein- / Ausschalter mit Multifunktions-LED Schalter Funktion LED Bedeutung 1 × kurz drücken Gerät einschalten leuchtet grün Leistungsstufe 1 länger gedrückt halten leuchtet blau Leistungsstufe 2 1 × kurz drücken Gerät ausschalten ist aus Die LED am Schalter blinkt während des Betriebes für ca. 30 Sekunden, wenn das Ende der Akkukapazität erreicht ist. Danach schaltet sich das Gerät aus. Laden Sie den Akku wieder auf. Bedienung

1. Nehmen Sie das Gerät aus der Ladestation.

2. Stecken Sie eine Düse auf. Zusätzlich können Sie den

Bürstenaufsatz auf eine der beiden Fugendüsen (12 / 13) aufsetzen.

3. Schalten Sie das Gerät mit dem Schalter ein.

4. Möchten Sie mit der höheren Leistungsstufe saugen,

halten Sie den Schalter während des Betriebs für ca. 3 Sekunden gedrückt.

5. Beachten Sie die Markierung MAX am Staubbehälter.

Die maximale Aufnahmemenge beträgt 100 ml.6 PC-AKS3102_IM 29.12.21 Betrieb beenden

1. Schalten Sie das Gerät aus.

2. Entleeren Sie den Staubbehälter. Reinigen Sie die

Filtereinheit nach jedem Gebrauch, um bei der nächsten Benutzung wieder die volle Leistung des Gerätes zu erhalten.

3. Anschließend stellen Sie das Gerät in die Ladestation.

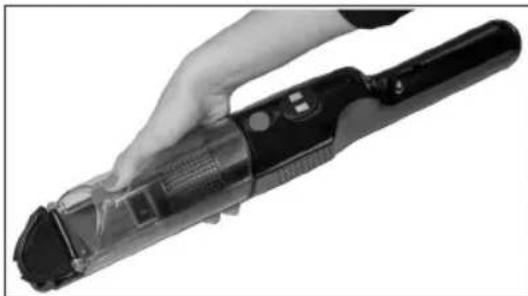

Wartung Entleeren des Staubbehälters

1. Lösen Sie gegebenenfalls die Fugendüse vom Gerät.

2. Halten Sie das Gerät mit der Öffnungsklappe über einen

3. Entleeren Sie den Inhalt des Staubbehälters. Drücken

Sie dafür die Verriegelung (5) am Staubbehälter, um die Klappe zu öffnen.

4. Schließen Sie die Klappe wieder. Die Verriegelung am

Staubbehälter muss einrasten. Die Filtereinheit Die Filtereinheit bendet sich im Staubbehälter und besteht aus:

• HEPA-Filter mit Dichtungsring

• Groblter Um die Filtereinheit zu reinigen gehen Sie wie folgt vor:

1. Entleeren Sie den Staubbehälter wie zuvor beschrieben.

2. Demontage der Filtereinheit

2.1 Umfassen Sie das Gerät mit einer Hand, so dass

Sie mit dem Daumen auf die Taste PUSH drücken können. Mit der anderen Hand ziehen Sie gleich- zeitig den Staubbehälter nach oben ab. Sie können das Gerät dabei auch auf eine stabile Fläche legen.

2.2 Entnehmen Sie die Filtereinheit. Ziehen Sie den

HEPA-Filter aus dem Groblter.

3. Reinigung der Filter

3.1 Klopfen Sie beide Filter über einen Mülleimer aus.

Den HEPA-Filter können Sie auch ausbürsten. Bei stärkeren Verschmutzungen reinigen Sie die Filter unter ießendem Wasser.

3.2 Lassen Sie die Filter an der Luft vollständig trock-

nen, bevor Sie sie wieder einsetzen!

3.3 Den Staubbehälter können Sie mit einem feuchten

Tuch auswischen. Trocknen Sie ihn danach ab.

4. Montage der Filtereinheit

4.1 Setzen Sie den HEPA-Filter zurück in den Groblter.

Drücken Sie den HEPA-Filter mit dem Dichtungsring bis zum Anschlag fest in den Groblter.

4.2 Setzen Sie die Filtereinheit komplett zusammen-

montiert in den Staubbehälter.

4.3 Befestigen Sie den Staubbehälter wieder am Hand-

gerät. Setzen Sie den Staubbehälter zuerst mit den Rastnasen in die Aussparungen unten am Gehäuse an. Drücken Sie den Staubbehälter an das Ge- häuse. Er muss hörbar einrasten. Reinigung WARNUNG: Das Motorgehäuse auf keinen Fall zum Reinigen in Wasser tau- chen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Die einzelnen Bauteile sind nicht für die Reinigung in der Spülmaschine geeignet.

• Das Gehäuse des Gerätes und das Zubehör kann mit einem leicht feuchten Tuch abgewischt werden.

• Das Netzteil können Sie mit einem trockenen Tuch abwischen. Staubbehälter mit Filtereinheit Für die Reinigung dieser Bauteile lesen Sie bitte im Kapitel „Wartung“.7 PC-AKS3102_IM 29.12.21 Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben und lassen Sie es vollständig trocknen.

• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.

• Die Lagertemperatur sollte zwischen 10 °C und 20 °C liegen.

• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeit- raum nicht benutzen möchten.

• Akku-Lebensdauer: Auch im ausgeschalteten Zustand entlädt sich der Akku stetig. Falls Sie das Gerät längere Zeit nicht verwenden, laden Sie den Akku mindestens alle 4 bis 6 Wochen auf. Störungsbehebung Problem Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Der Akku ist leer. Laden Sie den Akku auf. Der Akku ist defekt. Wenden Sie sich an unseren Service oder an Ihren Händler. Während des Betriebs blinkt die LED am Schalter für ca. 30 Sekunden. Danach schaltet sich das Gerät aus. Der Akku ist leer. Laden Sie den Akku auf. Schwache Saugleistung. Der Akku ist fast leer. Laden Sie den Akku auf. Der Staubbehälter ist voll. Entleeren Sie den Staubbehälter. Die Filter sind ver- schmutzt. Reinigen Sie die Filter wie unter „Wartung“ beschrieben. ACHTUNG: Nehmen Sie den Betrieb nur mit trockenen Filtern wieder auf! Der Akku hält die Auadung nicht. Der Akku hat das Ende seiner Lebensdauer erreicht. Wenden Sie sich an unseren Service oder an Ihren Händler. Technische Daten Modell: ..............................................................PC-AKS 3102 Nettogewicht (Handgerät, Ladestation, Netzteil): ........................ca. 0,83 kg Schutzklasse (Gerät): ......................................................... Schutzklasse (Netzteil): ....................................................... Akku: ..............................................3 × 3,7 V, 2000 mAh Li-Ion Laufzeit: .................................................. 30 Minuten maximal Ladezeit: ........................................................ ca. 4,5 Stunden Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft und nach den neuesten sicherheits- technischen Vorschriften gebaut. Produktdaten gemäß Verordnung (EU) 2019 / 1782 Netzteile Angaben zum verwendeten Netzteil Wert Einheit Clatronic International GmbH Handelsregisternummer HRB 9158 Industriering Ost 40, 47906 Kempen Deutschland Modellkennung SEU007A-140050 Eingangsspannung 100 – 240 V~ Eingangswechselstromfrequenz 5 0 – 6 0 Hz Ausgangsspannung AC / DC 14,0 V DC Ausgangsstrom 0,5 A Ausgangsleistung 7,0 W Durchschnittliche Efzienz im Betrieb 79,9 % Efzienz bei geringer Last (10 %)

Leistungsaufnahme bei Nulllast 0,06 W

• entfällt, da die Ausgangsleistung unter 10 W liegt.8 PC-AKS3102_IM 29.12.21 Relevanten Lastbedingungen: Prozentsatz des Ausgangsstroms Typenschild Belastungszustand 1 100 % ± 2 % Belastungszustand 2 75 % ± 2 % Belastungszustand 3 50 % ± 2 % Belastungszustand 4 25 % ± 2 % Belastungszustand 5 10 % ± 1 % Belastungszustand 6 0 % (Leerlaufzustand) Entsorgung Akku- / Batterieentsorgung Das Gerät enthält einen wiederauadbaren Akku. Verbrauchte Batterien / Akkumulatoren (Akkus) gehören nicht in den Hausmüll. Der Akku muss entnommen werden, bevor das Produkt entsorgt wird. Wenden Sie sich hierfür an qualiziertes Fachpersonal. Informationen, wo Batterien / Akkus zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindever- waltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kosten freien Rücknahme der Batterien / Akkus verpichtet. Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte ge- hören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektro- geräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kosten- freien Rücknahme des Altgerätes verpichtet.PC-AKS3102_IM 29.12.21
