INSTRUKCJA OBSŁUGI PCAKS 3102 ProfiCare

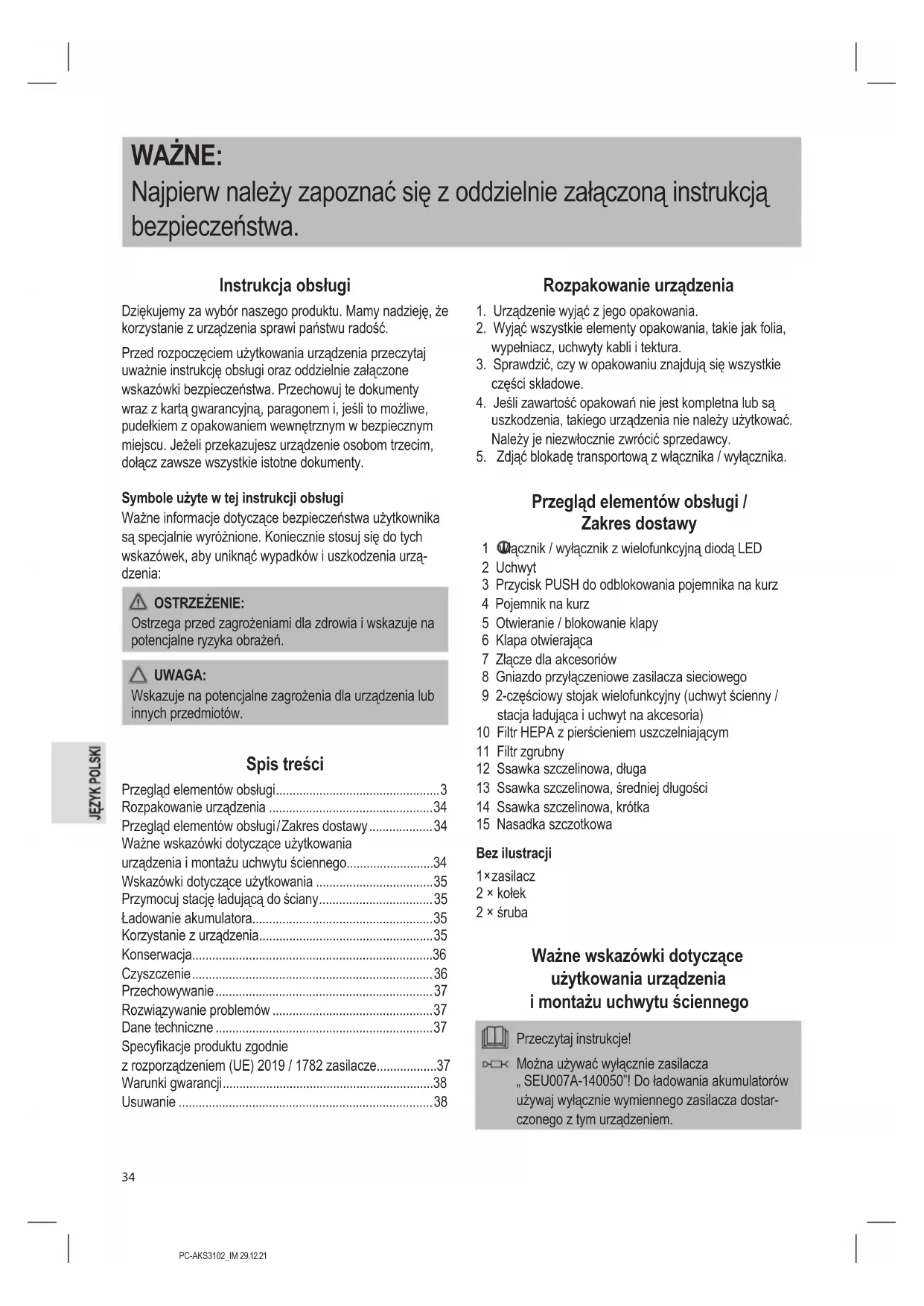

• WAŻNE: Najpierw należy zapoznać się z oddzielnie załączoną instrukcją bezpieczeństwa. Instrukcja obsługi Dziękujemy za wybór naszego produktu. Mamy nadzieję, że korzystanie z urządzenia sprawi państwu radość. Przed rozpoczęciem użytkowania urządzenia przeczytaj uważnie instrukcję obsługi oraz oddzielnie załączone wskazówki bezpieczeństwa. Przechowuj te dokumenty wraz z kartą gwarancyjną, paragonem i, jeśli to możliwe, pudełkiem z opakowaniem wewnętrznym w bezpiecznym miejscu. Jeżeli przekazujesz urządzenie osobom trzecim, dołącz zawsze wszystkie istotne dokumenty. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urzą- dzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. Spis treści Przegląd elementów obsługi p. 3
• Rozpakowanie urządzenia p. 34
• Przegląd elementów obsługi / Zakres dostawy p. 34
• Ważne wskazówki dotyczące użytkowania urządzenia i montażu uchwytu ściennego p. 34
• Wskazówki dotyczące użytkowania p. 35
• Przymocuj stację ładującą do ściany p. 35
• Ładowanie akumulatora p. 35
• Korzystanie z urządzenia p. 35
• Konserwacja p. 36
• Czyszczenie p. 36
• Przechowywanie p. 37
• Rozwiązywanie problemów p. 37
• Dane techniczne p. 37
• Specykacje produktu zgodnie z rozporządzeniem (UE) 2019 / 1782 zasilacze p. 37
• Warunki gwarancji p. 38
• Usuwanie Rozpakowanie urządzenia p. 38

1. Urządzenie wyjąć z jego opakowania.

2. Wyjąć wszystkie elementy opakowania, takie jak folia,

wypełniacz, uchwyty kabli i tektura.

3. Sprawdzić, czy w opakowaniu znajdują się wszystkie

4. Jeśli zawartość opakowań nie jest kompletna lub są

uszkodzenia, takiego urządzenia nie należy użytkować. Należy je niezwłocznie zwrócić sprzedawcy.

5. Zdjąć blokadę transportową z włącznika / wyłącznika.

Przegląd elementów obsługi / Zakres dostawy 1 włącznik / wyłącznik z wielofunkcyjną diodą LED 2 Uchwyt 3 Przycisk PUSH do odblokowania pojemnika na kurz 4 Pojemnik na kurz 5 Otwieranie / blokowanie klapy 6 Klapa otwierająca 7 Złącze dla akcesoriów 8 Gniazdo przyłączeniowe zasilacza sieciowego 9 2-częściowy stojak wielofunkcyjny (uchwyt ścienny / stacja ładująca i uchwyt na akcesoria) 10 Filtr HEPA z pierścieniem uszczelniającym 11 Filtr zgrubny 12 Ssawka szczelinowa, długa 13 Ssawka szczelinowa, średniej długości 14 Ssawka szczelinowa, krótka 15 Nasadka szczotkowa Bez ilustracji 1 × zasilacz 2 × kołek 2 × śruba Ważne wskazówki dotyczące użytkowania urządzenia i montażu uchwytu ściennego Przeczytaj instrukcje! Można używać wyłącznie zasilacza „ SEU007A-140050”! Do ładowania akumulatorów używaj wyłącznie wymiennego zasilacza dostar- czonego z tym urządzeniem.PC-AKS3102_IM 29.12.21

• Umieść podstawkę wielofunkcyjną tak, aby urządzenie nie było narażone na bezpośrednie działanie promieni słonecznych lub innych źródeł ciepła.

• Nie należy ładować akumulatora bez nadzoru.

• Po zakończeniu ładowania należy zawsze odłączyć wtyczkę sieciową od gniazdka.

• Nie odkurzać niczego, co jest łatwopalne lub płynne!

• Nigdy nie odkurzać bez jednostki ltrującej. OSTRZEŻENIE: Przy montażu uchwytu ściennego Upewnij się wcześniej, że w ścianie nie ma żadnych ukrytych kabli, które mogłyby Cię uszkodzić! Wskazówki dotyczące użytkowania

• Urządzenie nadaje się bardzo dobrze do szybkiego odkurzania niewielkich ilości suchego brudu lub kurzu.

• Zanieczyszczone ltry zmniejszają siłę ssania odkurza- cza, dlatego zalecamy regularne czyszczenie istnieją- cych ltrów zanieczyszczeń.

• Urządzenie jest zasilane przez naładowany akumulator. Ładowanie odbywa się za pomocą dostarczonego zasilacza, który jest podłączony do stacji ładującej. Bez- pośrednia praca sieciowa z zasilaczem nie jest możliwa. Przystawki dysz

• Różne nasadki do dysz można łatwo montować i de- montować.

• Podłącz szczotkę do ssawki szczelinowej. 2-częściowy stojak wielofunkcyjny

• Jeśli chcesz ustawić wielofunkcyjny stojak, podłącz sta- cję ładującą i uchwyt na akcesoria do siebie za pomocą złącza wtykowego.

• Można na nim umieścić urządzenie i akcesoria.

• Po podłączeniu zasilacza do gniazda przyłączeniowego wielofunkcyjny stojak służy również jako stacja ładująca.

• Jeśli chcesz używać stacji ładującej jako uchwytu ścien- nego, odłącz ją ponownie od uchwytu na akcesoria. Przymocuj stację ładującą do ściany Zamontuj stację ładującą w pobliżu gniazdka elektrycznego.

1. Zmierz odległość między dwoma szczelinowymi

otworami uchwytu i wywierć dwa otwory w ścianie w tej odległości.

2. Włożyć kołki do ściany.

3. Wkręcić wkręty w kołki za pomocą śrubokręta tak, aby

wystawały na ok. 3 – 4 mm.

4. Zawieś uchwyt ścienny na śrubach.

Ładowanie akumulatora

1. Wyłączyć urządzenie.

2. Umieścić urządzenie w stacji ładującej.

3. Podłączyć zasilacz do gniazda przyłączeniowego (8).

4. Podłącz zasilacz do dopuszczonego gniazda sie-

ciowego. Ładuj urządzenie przez 4,5 godziny przed pierwszym użyciem. - Podczas procesu ładowania dioda LED na przełącz- niku miga na czerwono. - Gdy akumulator jest w pełni naładowana, dioda LED na przełączniku świeci się na niebiesko w sposób ciągły. - Dioda LED gaśnie po wyjęciu wtyczki sieciowej z gniazdka lub po wyjęciu urządzenia z ładowarki. - Jest rzeczą normalną, że urządzenie nagrzewa się podczas ładowania.

5. Zatrzymaj dalsze ładowanie najpóźniej po 4,5 godzinach

lub gdy dioda LED zaświeci się na niebiesko. UWAGA: Po zakończeniu ładowania należy zawsze odłączyć wtyczkę sieciową od gniazdka. Korzystanie z urządzenia Włącznik / wyłącznik z wielofunkcyjną diodą LED Przełącznik Funkcja LED Znaczenie Naciśnij krótko 1 × Włączanie urządzenia Świeci się na zielono Poziom mocy 1 Naciśnij i przytrzymaj dłużej Świeci na niebiesko Poziom mocy 2 Naciśnij krótko 1 × Wyłączyć urządzenie Jest wyłą- czony Dioda LED na włączniku miga podczas pracy przez ok. 30 sekund, gdy pojemność akumulatora jest wyczerpana. Następnie urządzenie wyłącza się. Ponownie naładować akumulator. Obsługa

1. Wyjąć urządzenie z ładowarki.

2. Zamontować dyszę. Do jednej z dwóch dysz szczeli-

nowych (12 / 13) można podłączyć również nasadkę szczotkową.

3. Włączyć urządzenie za pomocą włącznika.

4. Jeśli chcesz odkurzać z większą mocą, podczas pracy

trzymaj włącznik wciśnięty przez ok. 3 sekundy.

5. Zwrócić uwagę na oznaczenie MAX na pojemniku na

kurz. Maksymalna pojemność wynosi 100 ml.PC-AKS3102_IM 29.12.21

1. Wyłączyć urządzenie.

2. Opróżnić pojemnik na kurz. Po każdym użyciu wyczyść

jednostkę ltrującą, aby przywrócić urządzeniu pełną sprawność przy następnym użyciu.

3. Następnie umieść urządzenie w stacji ładującej.

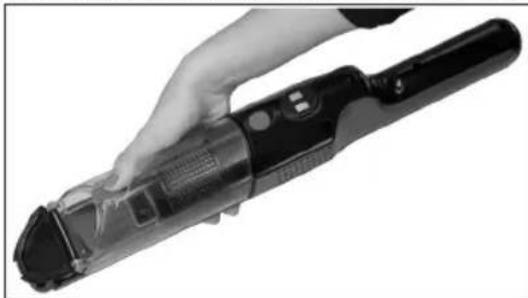

Konserwacja Opróżnianie pojemnika na kurz

1. W razie potrzeby odłącz dyszę szczelinową od urzą-

2. Przytrzymaj urządzenie z klapką otwierającą nad pojem-

3. Opróżnij zawartość pojemnika na kurz. W tym celu naci-

śnij blokadę (5) pojemnika na kurz, aby otworzyć klapkę.

4. Ponownie zamknąć klapę. Mechanizm blokujący pojem-

nika na kurz musi się zatrzasnąć. System ltrujący System ltrujący znajduje się w pojemniku na kurz i składa się z:

• Filtr HEPA z pierścieniem uszczelniającym

• Filtr zgrubny Aby wyczyścić system ltrów, należy wykonać następujące czynności:

1. Opróżnić pojemnik na kurz w sposób opisany wcześniej.

2. Demontaż systemu ltrów

2.1 Chwyć urządzenie jedną ręką tak, aby można było

nacisnąć przycisk PUSH kciukiem. Drugą ręką pociągnij jednocześnie pojemnik na kurz do góry. Możesz również postawić urządzenie na stabilnej powierzchni.

2.2 Zdemontować system ltrów. Wyciągnij ltr HEPA

3. Czyszczenie ltrów

3.1 Trzymaj oba ltry nad pojemnikiem na śmieci

i strzepnij z nich kurz. Filtr HEPA można również wyczyścić szczotką. W przypadku silnych zabru- dzeń należy wyczyścić ltry pod bieżącą wodą.

3.2 Przed ponownym zamontowaniem ltrów należy

pozostawić je do całkowitego wyschnięcia!

3.3 Przetrzeć pojemnik na kurz wilgotną szmatką,

a następnie wytrzeć go do sucha.

4. Montaż systemu ltrującego

4.1 Włożyć ltr HEPA z powrotem do ltra zgrubnego.

Mocno wcisnąć ltr HEPA z pierścieniem uszczel- niającym w ltr zgrubny do oporu.

4.2 Włożyć zmontowany system ltrów do pojemnika na

4.3 Ponownie zamocować pojemnik na kurz na urzą-

dzeniu ręcznym. Najpierw umieścić pojemnik na kurz z zaczepami we wgłębieniach w dolnej części obudowy. Docisnąć pojemnik na kurz do obudowy. Musi być słyszalne zatrzaśnięcie. Czyszczenie OSTRZEŻENIE: Nigdy nie zanurzać obudowy silnika w wodzie w celu jej oczysz- czenia. Może to spowodować porażenie prądem lub pożar. UWAGA:

• Nie używać szczotki drucianej ani innych przedmiotów ściernych.

• Nie używać ostrych lub ściernych środków czyszczą- cych.

• Poszczególne elementy nie nadają się do mycia w zmywarce.

• Obudowę urządzenia i akcesoria można przecierać lekko wilgotną szmatką.

• Zasilacz sieciowy można przetrzeć suchą ściereczką. Pojemnik na kurz z systemem ltrów Informacje na temat czyszczenia tych elementów znajdują się w rozdziale „Konserwacja”.PC-AKS3102_IM 29.12.21

• Wyczyść urządzenie zgodnie z opisem i pozostaw do całkowitego wyschnięcia.

• Zawsze przechowuj urządzenie poza zasięgiem dzieci w dobrze wentylowanym i suchym miejscu.

• Temperatura przechowywania powinna wynosić od 10 °C do 20 °C.

• Zalecamy przechowywanie urządzenia w oryginalnym opakowaniu, jeśli nie zamierzasz używać go przez dłuższy okres czasu.

• Żywotność akumulatora: Nawet przy wyłączonym urządzeniu akumulator rozładowuje się w sposób ciągły. Jeżeli urządzenie nie jest używane przez dłuższy czas, ładuj akumulator co najmniej raz na 4 do 6 tygodni. Rozwiązywanie problemów Problem Możliwa przyczyna Środek zaradczy Urządzenie jest bez funkcji. Akumulator jest rozładowany. Naładuj akumulator. Akumulator jest uszkodzony. Skontaktuj się z naszym serwisem lub sprzedawcą. Podczas pracy dioda LED na wy- łączniku miga przez ok. 30 sekund. Następnie urządzenie wyłącza się. Akumulator jest rozładowany. Naładuj akumulator. Słaba siła ssania. Akumulator jest prawie pusty. Naładuj akumulator. Pojemnik na kurz jest pełny. Opróżnić pojemnik na kurz. Filtry są zabrudzone. Wyczyścić ltry zgodnie z opisem w rozdziale „ Konserwacja”. UWAGA: Wznawiać pracę tylko z suchymi ltrami! Akumulator nie trzyma ładunku. Akumulator osiągnął kres swojej żywotności. Skontaktować się z naszym serwisem lub sprze- dawcą. Dane techniczne Model:...............................................................PC-AKS 3102 Waga netto (urządzenie ręczne, stacja ładująca, zasilacz): ......................................ok. 0,83 kg Klasa ochrony (urządzenie): ............................................... Klasa ochrony (zasilacz): ..................................................... Akumulator: .................................. 3 × 3,7 V, 2000 mAh Li-Ion Czas pracy: .........................................maksymalnie 30 minut Czas ładowania: ............................................. ok. 4,5 godziny Zastrzegamy sobie prawo wprowadzania zmian technicz- nych i projektowych w trakcie ciągłego rozwoju produktu. To urządzenie zostało przetestowane zgodnie z wszystkimi obowiązującymi, aktualnymi dyrektywami CE i zbudowane zgodnie z najnowszymi przepisami bezpieczeństwa. Specykacje produktu zgodnie z rozporządzeniem (UE) 2019 / 1782 zasilacze Informacje na temat zastosowanego zasilacza Wartość Jednostka Clatronic International GmbH Numer rejestru handlowego HRB 9158 Industriering Ost 40, 47906 Kempen Niemcy Identykator modelu SEU007A-140050 Napięcie wejściowe 100 – 240 V~ Wejściowa częstotliwość prądu przemiennego 5 0 – 6 0 Hz Napięcie wyjściowe AC / DC 14,0 V DC Prąd wyjściowy 0,5 A Moc wyjściowa 7,0 W Średnia wydajność działania 79,9 % Wydajność przy niskim ładowa- niu (10 %)

Informacje na temat zastosowanego zasilacza Wartość Jednostka Pobór mocy bez ładowania 0,06 W

• nie dotyczy ze względu na moc wyjściową mniejszą niż 10 W. Odpowiednie warunki ładowania są następujące: Procent prądu wyjściowego z tabliczki znamionowej Stan ładowania 1 100 % ± 2 % Stan ładowania 2 75 % ± 2 % Stan ładowania 3 50 % ± 2 % Stan ładowania 4 25 % ± 2 % Stan ładowania 5 10 % ± 1 % Stan ładowania 6 0 % (stan bez ładowania) Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opako- waniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fa- brycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrz- nych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycz- nego, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych doko- nanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczy- telna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Rosz- czenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o Ul. Brzeska 1 45-960 Opole Usuwanie Akumulator / Utylizacja baterii Urządzenie zawiera baterię wielokrotnego łado- wania. Zużytych baterii / akumulatorów (baterii wielokrotnego ładowania) nie należy wyrzucać do odpadów domowych. Przed utylizacją produktu należy usunąć akumulator. W tym celu należy skontaktować się z wykwalikowanym personelem. Informacje na temat miejsca utylizacji baterii / akumulatorów można uzyskać u władz lokalnych lub w urzędzie gminy. Również Państwa sprzedawca i partner handlowy jest zo- bowiązany do bezpłatnego odbioru baterii / akumulatorów. Znaczenie symbolu „Pojemnik na śmieci” Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, prze- widzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi.PC-AKS3102_IM 29.12.21

Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy. Twój sprzedawca i partner umowny jest również zobowią- zany do bezpłatnego odbioru starego urządzenia.PC-AKS3102_IM 29.12.21
