MANUALE UTENTE PCAKS 3102 ProfiCare

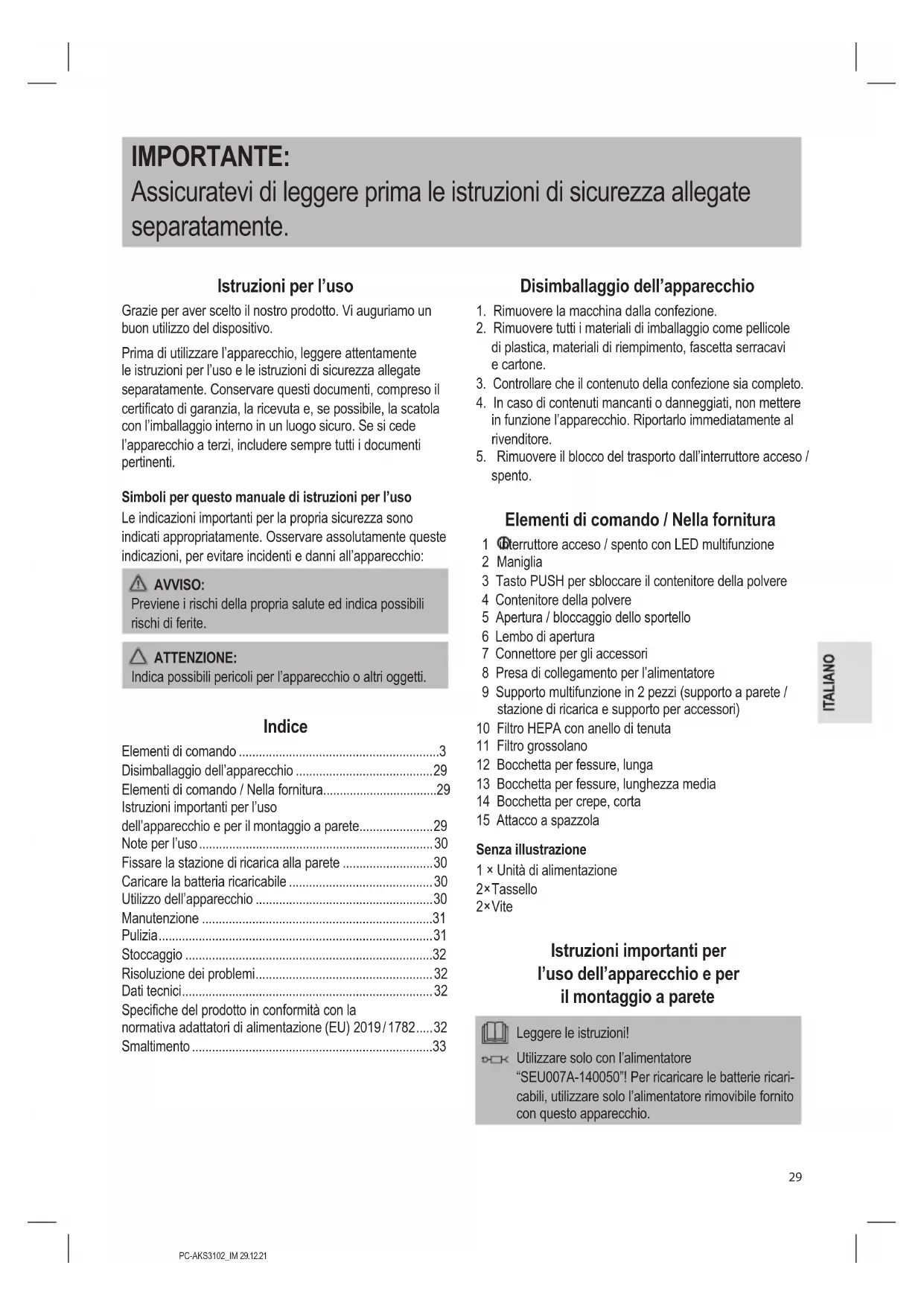

• IMPORTANTE: Assicuratevi di leggere prima le istruzioni di sicurezza allegate separatamente. Istruzioni per l’uso Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo. Prima di utilizzare l’apparecchio, leggere attentamente le istruzioni per l’uso e le istruzioni di sicurezza allegate separatamente. Conservare questi documenti, compreso il certificato di garanzia, la ricevuta e, se possibile, la scatola con l’imballaggio interno in un luogo sicuro. Se si cede l’apparecchio a terzi, includere sempre tutti i documenti pertinenti. Simboli per questo manuale di istruzioni per l’uso Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all’apparecchio: AVVISO: Previene i rischi della propria salute ed indica possibili rischi di ferite. ATTENZIONE: Indica possibili pericoli per l’apparecchio o altri oggetti. Indice Elementi di comando p. 3
• Disimballaggio dell’apparecchio p. 29
• Elementi di comando / Nella fornitura p. 29
• Istruzioni importanti per l’uso dell’apparecchio e per il montaggio a parete p. 29
• Note per l’uso p. 30
• Fissare la stazione di ricarica alla parete p. 30
• Caricare la batteria ricaricabile p. 30
• Utilizzo dell’apparecchio p. 30
• Manutenzione p. 31
• Pulizia p. 31
• Stoccaggio p. 32
• Risoluzione dei problemi p. 32
• Dati tecnici p. 32
• Specifiche del prodotto in conformità con la normativa adattatori di alimentazione (EU) 2019 / 1782 p. 32
• Smaltimento Disimballaggio dell’apparecchio p. 33

1. Rimuovere la macchina dalla confezione.

2. Rimuovere tutti i materiali di imballaggio come pellicole

di plastica, materiali di riempimento, fascetta serracavi e cartone.

3. Controllare che il contenuto della confezione sia completo.

4. In caso di contenuti mancanti o danneggiati, non mettere

in funzione l’apparecchio. Riportarlo immediatamente al rivenditore.

5. Rimuovere il blocco del trasporto dall’interruttore acceso /

spento. Elementi di comando / Nella fornitura 1 interruttore acceso / spento con LED multifunzione 2 Maniglia 3 Tasto PUSH per sbloccare il contenitore della polvere 4 Contenitore della polvere 5 Apertura / bloccaggio dello sportello 6 Lembo di apertura 7 Connettore per gli accessori 8 Presa di collegamento per l’alimentatore 9 Supporto multifunzione in 2 pezzi (supporto a parete / stazione di ricarica e supporto per accessori) 10 Filtro HEPA con anello di tenuta 11 Filtro grossolano 12 Bocchetta per fessure, lunga 13 Bocchetta per fessure, lunghezza media 14 Bocchetta per crepe, corta 15 Attacco a spazzola Senza illustrazione 1 × Unità di alimentazione 2 × Tassello 2 × Vite Istruzioni importanti per l’uso dell’apparecchio e per il montaggio a parete Leggere le istruzioni! Utilizzare solo con l’alimentatore “SEU007A-140050”! Per ricaricare le batterie ricari- cabili, utilizzare solo l’alimentatore rimovibile fornito con questo apparecchio.PC-AKS3102_IM 29.12.21

• Posizionare il supporto multifunzione in modo che l’apparecchio non sia esposto alla luce diretta del sole o ad altre fonti di calore.

• Non caricare la batteria incustodita.

• Staccare sempre la spina dalla presa di corrente dopo la carica.

• Non aspirare nulla di infiammabile o liquido!

• Non aspirare mai senza unità filtro. AVVISO: Quando si monta il supporto a muro Assicurati prima che non ci siano cavi nascosti nel muro che potrebbero danneggiarti! Note per l’uso

• L’apparecchio è molto adatto per aspirare rapidamente piccole quantità di sporco secco o polvere.

• I filtri sporchi riducono la potenza di aspirazione dell’aspi- rapolvere, perciò si consiglia di pulire regolarmente i filtri antisporco esistenti.

• L’apparecchio funziona tramite la batteria carica. La ricarica avviene tramite l’alimentatore in dotazione, che viene collegato alla stazione di ricarica. Non è possibile il funzionamento diretto con l’alimentatore. Attacchi dell’ugello

• Le varie bocchette sono facili da attaccare e staccare.

• Attacca l’attacco della spazzola a una bocchetta per fessure. Supporto multifunzione in 2 pezzi

• Se volete allestire il supporto multifunzione, collegate la stazione di ricarica e il supporto per gli accessori l’uno all’altro al collegamento della spina.

• Potete collocarvi l’apparecchio e gli accessori.

• Se si collega l’alimentatore alla presa di collegamento, il supporto multifunzione serve anche come stazione di ricarica.

• Se preferite usare la stazione di ricarica come supporto a muro, scollegatela nuovamente dal supporto per accessori. Fissare la stazione di ricarica alla parete Montare la stazione di ricarica vicino a una presa di corrente.

1. Misurare la distanza tra i due fori asolati del supporto e

praticare due fori nel muro a questa distanza.

2. Inserire le tasselli nel muro.

3. Girare le viti nei tasselli con un cacciavite in modo che

sporgano di circa 3 – 4 mm.

4. Appendere il supporto da parete alle viti.

Caricare la batteria ricaricabile

1. Spegnere l’apparecchio.

2. Posizionare l’apparecchio nella stazione di ricarica.

3. Collegare l’alimentatore alla presa di collegamento (8).

4. Collegare l’alimentatore ad una presa di corrente

approvata. Caricare l’apparecchio per 4,5 ore prima di utilizzarlo per la prima volta. - Durante il processo di carica, il LED sull’interruttore lampeggia in rosso. - Quando la batteria è completamente carica, il LED sull’interruttore si illumina continuamente di blu. - Il LED si spegne quando si stacca la spina dalla presa o quando si toglie l’apparecchio dalla stazione di ricarica. - È normale che l’apparecchio si riscaldi durante la carica.

5. Interrompere ogni ulteriore ricarica al più tardi dopo

4,5 ore o quando il LED si illumina di blu fisso. ATTENZIONE: Staccare sempre la spina dalla presa di corrente dopo la carica. Utilizzo dell’apparecchio Interruttore acceso / spento con LED multifunzione Interruttore Funzione LED Significato Premere 1 × brevemente Accendere l’apparecchio Luci verdi Livello di potenza 1 Premere e tenere premuto più a lungo Si illumina di blu Livello di potenza 2 Premere 1 × brevemente Spegnere l’apparecchio È spento Il LED sull’interruttore lampeggia per circa 30 secondi durante il funzionamento quando viene raggiunta la fine della capacità della batteria ricaricabile. Poi l’apparecchio si spegne. Ricaricare la batteria ricaricabile. Funzionamento

1. Rimuovere l’apparecchio dalla stazione di ricarica.

2. Attaccare un ugello. L’attacco per la spazzola può essere

collegato anche a uno dei due ugelli per fessure (12 / 13).

3. Accendere l’apparecchio con l’interruttore.

4. Se si desidera aspirare al livello di potenza superiore,

tenere premuto l’interruttore per circa 3 secondi durante il funzionamento.

5. Osservare la scritta MAX sul contenitore della polvere.

La capacità massima è di 100 ml.PC-AKS3102_IM 29.12.21

Fine del funzionamento

1. Spegnere l’apparecchio.

2. Svuotare il contenitore della polvere. Pulire l’unità filtro

dopo ogni utilizzo per ripristinare le prestazioni dell’appa- recchio al successivo utilizzo.

3. Poi mettere l’apparecchio nella stazione di ricarica.

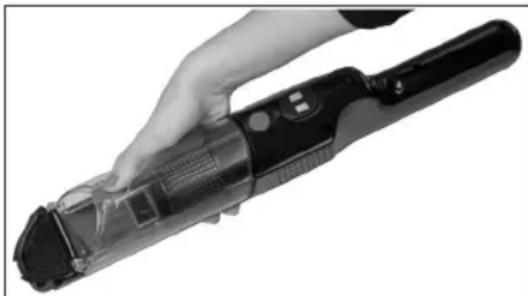

Manutenzione Svuotare il contenitore della polvere

3. Svuotare il contenuto del contenitore della polvere. Per

fare questo, premere il blocco (5) sul contenitore della polvere per aprire lo sportello.

4. Chiudere di nuovo lo sportello. Il meccanismo di bloccag-

gio del contenitore della polvere deve innestarsi. Il sistema di filtraggio Il sistema di filtraggio si trova nel contenitore della polvere e consiste in:

• Filtro HEPA con anello di tenuta

• Filtro grossolano Per pulire il sistema di filtraggio, procedere come segue:

1. Svuotare il contenitore della polvere come descritto in

2. Smontaggio del sistema di filtraggio

2.1 Afferrare l’apparecchio con una mano in modo da

poter premere il tasto PUSH con il pollice. Con l’al- tra mano, tirare contemporaneamente il contenitore della polvere verso l’alto. Si può anche appoggiare l’apparecchio su una superficie stabile.

2.2 Rimuovere il sistema di filtraggio. Estrarre il filtro

HEPA dal filtro grosso.

3. Pulizia dei filtri

3.1 Tenere entrambi i filtri sopra una pattumiera e

battere la polvere. Potete anche spazzolare il filtro HEPA. In caso di macchie pesanti, pulire i filtri sotto l’acqua corrente.

3.2 Lasciare asciugare completamente i filtri all’aria

prima di rimontarli!

3.3 Pulire il contenitore della polvere con un panno

umido e poi asciugarlo.

4. Montaggio del sistema di filtraggio

4.1 Montaggio del sistema di filtraggio

4.1 Rimettere il filtro HEPA nel filtro grosso. Premere

il filtro HEPA con l’anello di tenuta saldamente nel filtro a maglia grossa fino all’arresto.

4.2 Mettere il sistema di filtraggio completamente mon-

tato nel contenitore della polvere.

4.3 Riattaccare il contenitore della polvere all’unità por-

tatile. Posizionare prima il contenitore della polvere con i fermi nelle rientranze sul fondo dell’alloggia- mento. Premere il contenitore della polvere contro l’alloggiamento. Deve scattare in posizione in modo udibile. Pulizia AVVISO: Non immergere mai l’alloggiamento del motore in acqua per la pulizia. Potrebbe causare una scossa elettrica o un incendio. ATTENZIONE:

• Non usare una spazzola metallica o altri oggetti abrasivi.

• Non usare detergenti taglienti o abrasivi.

• I singoli componenti non sono adatti alla pulizia in lavastoviglie.

• L’alloggiamento dell’apparecchio e gli accessori possono essere puliti con un panno leggermente umido.

• L’alimentatore può essere pulito con un panno asciutto.PC-AKS3102_IM 29.12.21

Contenitore della polvere con sistema di filtraggio Per la pulizia di questi componenti, consultare il capitolo “Manutenzione”. Stoccaggio

• Pulire l’apparecchio come descritto e lasciarlo asciugare completamente.

• Conservare sempre l’apparecchio fuori dalla portata dei bambini in un luogo ben ventilato e asciutto.

• La temperatura di conservazione deve essere compresa tra 10 °C e 20 °C.

• Si consiglia di conservare l’apparecchio nel suo imbal- laggio originale se non si intende utilizzarlo per un lungo periodo di tempo.

• Durata della batteria ricaricabile: Anche se spenta, la batteria ricaricabile si scarica continuamente. Se l’apparecchio non viene utilizzato per un lungo periodo di tempo, caricare la batteria ricaricabile almeno una volta ogni 4 – 6 settimane. Risoluzione dei problemi Problema Possibile causa Rimedio L’apparecchio è senza funzione. La batteria ricaricabile è scarica. Caricare la batteria ricaricabile. La batteria ricaricabile è difettosa. Contattate il nostro servizio o il vostro rivenditore. Durante il funzionamento, il LED sull’interruttore lampeggia per circa 30 secondi. Dopo di che, l’unità si spegne. La batteria ricaricabile è scarica. Caricare la batteria ricaricabile. Potenza di aspirazione debole. La batteria ricaricabile è quasi scarica. Caricare la batteria ricaricabile. Il contenitore della polvere è pieno. Svuotare il contenitore della polvere. I filtri sono sporchi. Pulire i filtri come descritto in “Manutenzione”. ATTENZIONE: Riprendere il funzionamento solo con i filtri asciutti! La batteria ricaricabile non man- tiene la carica. La batteria ricaricabile ha rag- giunto la fine della sua vita. Contattate il nostro servizio o il vostro rivenditore. Dati tecnici Modello: ............................................................PC-AKS 3102 Peso netto (unità portatile, stazione di ricarica, unità di alimentazione): ..........ca. 0,83 kg Classe di protezione (apparecchio): ................................... Classe di protezione (unità di alimentazione): ..................... Batteria ricaricabile: ....................3 × 3,7 V, 2000 mAh Li-Ion Tempo di funzionamento: ......................30 minuti al massimo Tempo di ricarica: ................................................... ca. 4,5 ore Si riserva il diritto di apportare modiche tecniche e di design nel corso dello sviluppo del prodotto. Questo apparecchio è stato testato secondo tutte le direttive CE in vigore e costruito secondo le ultime norme di sicurezza. Specifiche del prodotto in conformità con la normativa adattatori di alimentazione (EU) 2019 / 1782 Informazioni sulla fonte di alimentazione utilizzata Valore Unità Clatronic International GmbH Numero di registro commerciale HRB 9158 Industriering Ost 40, 47906 Kempen Germania Numero identicativo del modello SEU007A-140050 Tensione di ingresso 100 – 240 V~ Frequenza di corrente alternata in ingresso 5 0 – 6 0 Hz Tensione di uscita CA / CC 14,0 V CC Corrente di uscita 0,5 A Potenza di uscita 7,0 WPC-AKS3102_IM 29.12.21

Informazioni sulla fonte di alimentazione utilizzata Valore Unità Efcienza operativa media 79,9 % Efcienza a carico basso (10 %)

Consumo energetico in assenza di carico 0,06 W

• non applicabile a causa della potenza di uscita inferiore a 10 W. Le condizioni di carico rilevanti sono le seguenti: Percentuale della corrente nominale di uscita Condizione con carico 1 100 % ± 2 % Condizione con carico 2 75 % ± 2 % Condizione con carico 3 50 % ± 2 % Condizione con carico 4 25 % ± 2 % Condizione con carico 5 10 % ± 1 % Condizione con carico 6 0 % (condizione in assenza carico) Smaltimento Accumulatore / Smaltimento della batteria L’apparecchio contiene una batteria ricaricabile. Le batterie / accumulatori usati (batterie ricarica- bili) non appartengono ai rifiuti domestici. L’accumulatore deve essere rimosso prima di smaltire il prodotto. Rivolgersi a personale qualificato per questo. Le informazioni su dove smaltire le batterie / accumulatori possono essere richieste alle autorità locali o alle ammini- strazioni comunali. Il vostro rivenditore e partner contrat- tuale è inoltre obbligato a ritirare gratuitamente le batterie / accumulatori. Significato del simbolo “Eliminazione” Salvaguardare l’ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici. Per l’eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso. Si contribuisce così ad evitare un effetto potenziale sull’am- biente e sulla salute, dovuto magari ad una eliminazione sbagliata. Questo signica un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati. Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni. Il vostro rivenditore e partner contrattuale è anche obbligato a riprendere gratuitamente il vecchio apparecchio.PC-AKS3102_IM 29.12.21
