Termék típusa	Akkumulátoros fúró-csavarozó
Márka	Scheppach
Modell	CID3020Li
Névleges feszültség	20 V
Fordulatszám (1. sebességfokozat)	0 - 350 ford/perc
Fordulatszám (2. sebességfokozat)	0 - 1300 ford/perc
Tokbefogási tartomány	Akár 10 mm
Maximális nyomaték	30 Nm
Akkumulátor típusa	Lítium-ion (Li-ion)
Akkumulátor feszültsége	20 V
Akkumulátor kapacitása	1,5 Ah (30 Wh)
Mellékelt akkumulátorok száma	2
Gyorstöltő	Bemenet: 220-240 V, 50-60 Hz; Kimenet: 20 V, 2 A
Akusztikus teljesítményszint (L_WA)	80,48 dB(A)
Hangnyomásszint (L_pA)	69,48 dB(A)
Rezgés (a_b)	2,08 m/s²
Tömeg	Nem meghatározott (becslés ~1,5 kg akkuval)
Méretek	Nem meghatározott
Fő funkciók	Fúrás, csavarozás, 2 sebességfokozat, nyomatékbeállítás, LED-lámpa, orsóretesz
Tok típusa	Gyorskioldó tokmány
Védelem	Hallásvédelem, porvédő maszk, biztonsági szemüveg
Karbantartás és tisztítás	Nedves ruhával tisztítsa, ne használjon erős vegyszereket; tisztítás előtt vegye ki az akkumulátort
Kopóalkatrészek	Szénefék
Javíthatóság	Javítás szakemberrel; eredeti alkatrészek használata
Garancia	Törvényes garancia, hibás alkatrészek ingyenes cseréje

Gyakran ismételt kérdések - CID3020Li SCHEPPACH

Hogyan lehet megváltoztatni a fúró forgásirányát?

Használja a markolat felett található forgásirány-váltó kapcsolót. Tolja jobbra az előremeneti forgáshoz (meghúzás), balra a hátrameneti forgáshoz (kicsavarás). A gép reteszeléséhez állítsa a kapcsolót középső állásba.

Mekkora az akkumulátor kapacitása és hogyan kell tölteni?

Az akkumulátor típusa Lítium-ion 20 V, 1,5 Ah. Használja a mellékelt gyorstöltőt: csatlakoztassa egy 220-240 V-os konnektorhoz, helyezze be az akkumulátort. A töltés néhány óráig tart; a zöld LED jelzi a töltés végét. Kerülje a 10°C alatti vagy 40°C feletti hőmérsékleten történő töltést.

Hogyan kell beállítani a meghúzási nyomatékot?

Forgassa el a nyomaték-előválasztó gyűrűt (a tokmány mögött található) a kívánt számra (1-20). Az alacsony beállítás kis csavarokhoz és puha anyagokhoz, a magas beállítás nagy csavarokhoz és kemény anyagokhoz alkalmas. Fúráshoz állítsa a fúrószimbólumra.

Használhatom ezt a fúrót fém fúrásához?

Igen, fémfúróval (HSS). Használja a 2. sebességfokozatot (1300 ford/perc) és kenje meg a fúrót vágóolajjal. Kezdje alacsony fordulatszámon a furat indításához.

Mit tegyek, ha a fúró nem indul?

Először ellenőrizze, hogy az akkumulátor fel van-e töltve és megfelelően van-e behelyezve. Ha üres, töltse fel. Ha a probléma továbbra is fennáll, a kapcsoló vagy a motor hibás lehet; vegye fel a kapcsolatot a vevőszolgálattal.

Hogyan kell karbantartani a fúrót?

Minden használat után tisztítsa meg nedves ruhával (ne használjon oldószereket). Ellenőrizze, hogy a szellőzőnyílások nincsenek-e eltömődve. Tisztítás előtt mindig vegye ki az akkumulátort. Nincs szükség belső karbantartásra.

Milyen tartozékok kompatibilisek?

Használjon eredeti tartozékokat vagy azzal egyenértékű minőségűeket. A tokmány akár 10 mm-es betéteket és fúrószárakat fogad be. A fúróállványok és szíj adapterek kompatibilisek.

Hogyan kell tárolni a fúrót és az akkumulátort?

Tárolja a készüléket száraz, sötét, fagytól védett helyen (5-30°C). Az akkumulátort körülbelül 15°C-on, legalább 40%-os töltöttséggel tárolja. Kerülje a teljes lemerülést.

Milyen biztonsági felszerelések ajánlottak?

Viseljen védőszemüveget, porvédő maszkot és hallásvédelmet (a zaj meghaladhatja a 85 dB-t). Kültéren használjon áram-védőkapcsolót.

Hogyan kell kidobni a használt akkumulátort?

Ne dobja ki az akkumulátort a háztartási hulladékkal. Vigye el egy gyűjtőpontra, ahol elemeket és akkumulátorokat fogadnak (bolt, hulladékudvar). Ha vannak, vegye figyelembe a Cd, Hg, Pb szimbólumokat.

HASZNÁLATI ÚTMUTATÓ CID3020Li SCHEPPACH

je rakovinotvorná látka.

Upozornenia k nabíjačke a nabíjaniu

A készüléken található szimbólumok magyarázata

A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítk a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat!
	Viseljen hallásvédőt! A zaj következtében hallásvesztésre kerülhet sor.
	Porképződésnél viseljen légzőmaszkot! Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbeszt tartalmú anyagot ne dolgozzon fel!
	Viseljen védőszemüveget! A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat.
MAX 40°C	Óvja a 40 °C feletti hömérsékletektől az akkumulátort
Li-Ion	Ne dobja az akkumulátorokat a háztartási hulladékba

Tartalomjegyzék:

1. Bevezetés....74
2. A készülék leírása 74
3. Technikai adatok....74
4. Kézbesítés....74
5. Kicsomagolás....74
6. Felépítés....75
7. Általános biztonsági utasítások....75
8. További biztonsági utasítások 77
9. Rendeltetésszerűi használat 79
10. Üzembe helyezés....79
11. Tisztítás 81
12. Tárolás....81
13. Karbantartás....81
14. Hibaelháritás 82
15. Megsemmisítés és újrahasznosítás 82

Oldal:

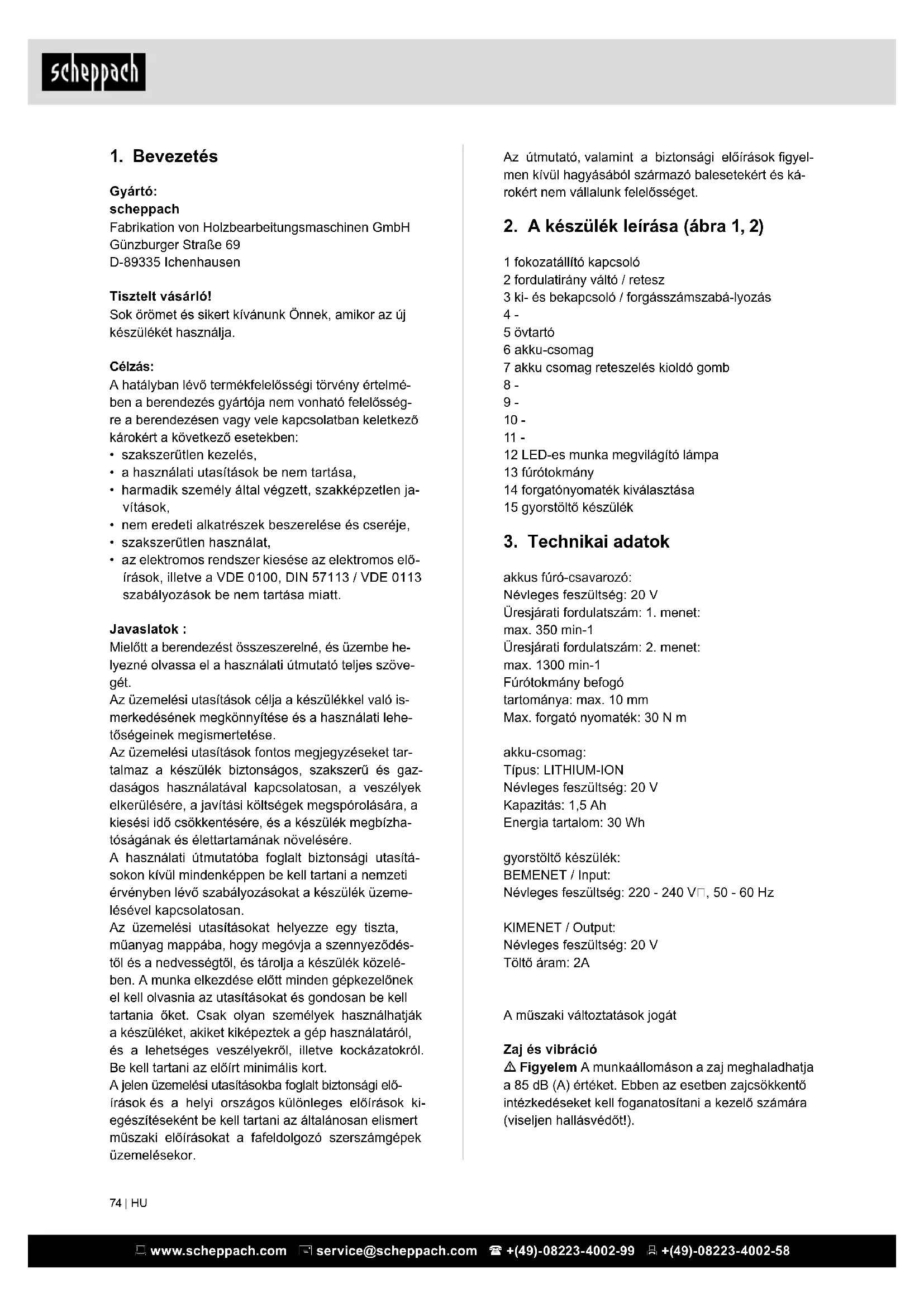

1. Bevezetés

Gyártó:

scheppach

Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja.

Célzás:

A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,
• a használati utasítások be nem tartása,
• harmadik személy által végzett, szakképzetlen javítások,
• nem eredeti alkatrészek beszerelése és cseréje,
• szakszerütlen használat,
• az elektromos rendszer kiesése az elektromos előírások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.

Javaslatok :

Mielött a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.

Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehetőségeinek megismertetése.

Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.

A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.

Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződés-től és a nedvességtől, és tárolja a készülék közelé-ben. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.

A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások ki-egészítéseként be kell tartani az általánosan elismert müszaki előírásokat a fafeldolgozó szerszámgépek üzemelésekor.

Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.

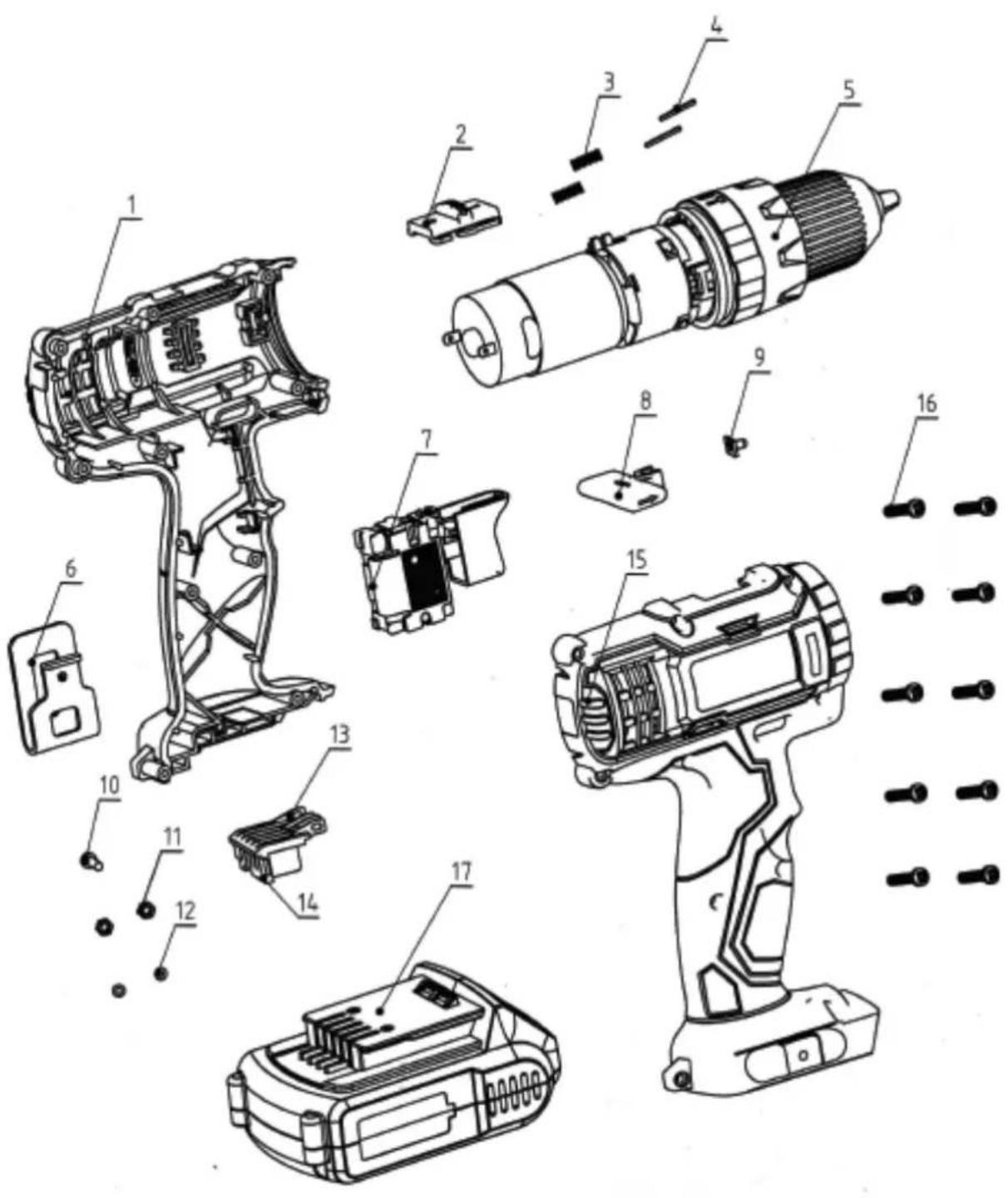

2. A készülék leírása (ábra 1, 2)

1 fokozatállító kapcsoló
2 fordulatirány váltó / retesz
3 ki- és bekapcsoló / forgásszámszabá-lyozás
4 -
5 övtartó
6 akku-csomag
7 akku csomag reteszelés kioldó gomb
8 -
9 -
10 -
11 -
12 LED-es munka megvilágító lámpa
13 fúrótokmány
14 forgatónyomaték kiválasztása
15 gyorstöltő készülék

3. Technikai adatok

akkus fúró-csavarozó:

Névleges feszültség: 20 V

Üresjárati fordulatszám: 1. menet:

max. 350 min-1

Üresjárati fordulatszám: 2. menet:

max. 1300 min-1

Fúrótokmány befogó

tartománya: max. 10 mm

Max. forgató nyomaték: 30 N m

akku-csomag:

Típus: LITHIUM-ION

Névleges feszültség: 20 V

Kapazitás: 1,5 Ah

Energia tartalom: 30 Wh

gyorstöltő készülék:

BEMENET / Input:

Névleges feszültség: 220 - 240 V□, 50 - 60 Hz

KIMENET / Output:

Névleges feszültség: 20 V

Töltő áram: 2A

A müszaki változtatások jogát

Zaj és vibráció

Figyelem A munkaállomáson a zaj meghaladhatja a 85 dB (A) értéket. Ebben az esetben zajcsökkentő intézkedéseket kell foganatosítani a kezelő számára (viseljen hallásvédőt!).

Zajjellemzök

Hangteljesítménymérték L_WA 80,48 dB(A) (EN ISO 3744)

Hangnyomásmérték L _pA 69,48 dB(A) (EN ISO 11201)

Bizonytalanság K_wa/pA 3 dB(A)

Vibrációs érték

Rezgés a_h 2,08 m/s²

Bizonytalanság K_h 1,5 m/s²

4. Kézbesítés

• Vrtačka
  • 1 držák
  • 1 držák Fleixbler
• 2 x 1,5 Ah baterie
  • 1ks nabíječka (2a nabíječka)
• Az eredeti használati utasítás fordítása

5. Kicsomagolás

• Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-magolási / szállítási biztosításokat (ha vannak ilye-nek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit. Bármilyen hiba esetén azonnal értesítse a szállítási ügynököt. A későbbi panaszok nem vehetők figyelembe.
• Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.
• Mielött üzembe helyezné, ismerkedjen meg a készülékkel, gondosan elolvasva az utasításokat.
• Csak eredeti tartozékokat, kopó- vagy pótalkatrészeket használjon. A cserealkatrészeket beszerezheti a forgalmazójától.
• Rendeléskor adja meg a készüléke cikkszámát és típusát, illetve a gyártási évét.

FIGYELEM

A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacs-kókkal, fóliákkal és apró alkatrészekkel! Fennáll a lenyelés és fulladás veszélye!

6. Felépítés

Figyelmeztetés!

Mielőtt beállításokat végezne el a készüléken, húzza mindig ki az akkut.

Az akku-készülék beüzemeltetése előtt okvetlenül el- olvasni ezeket az utasításokat:

7. Általános biztonsági utasítások

⚠ FIGYELMEZTETÉS Az összes biztonsági utasítást és útmutatót figyelmesen olvasson el.

Amennyiben az utasításokat és útmutatókat nem tartják be, fennáll az áramütés, a tűz és/vagy a súlyos sérülések kockázatának veszélye.

1. A munkahely biztonsága

a) Tartsa a munka környékét tisztán és jól megvilágítva. Rendetlenség és kivilágítatlan munkakörnyezet balesetekhez vezethet.
b) Ne dolgozzon a készülékkel robbanásveszélyes környezetben, amelyben gyúlékony folyadékok, gázak vagy porok találhatók. Az elektromos készülékek szikrákat hoznak létre, amelyek a porokat vagy a gözöket meggyújthatják.
c) Tartsa a gyerekeket és más személyeket is az elektromos szerszámok használata közben távol. Ha a figyelme elterelődik elveszítheti a készülék feletti uralmát.

Elektromos biztonsága

a) A készülék csatlakozó dugójának találni kell a dugaljzatba. A dugót semmilyen módon sem szabad megváltoztatni. Ne alkalmazzon adapterdugót védőföldeléses készülékekkel együtt. Változatlan és találó dugaljzatok csökkentik az áramütés veszélyét.
b) Kerülje el a testrészeinek a földelt felületekkel, mint pld. csövekkel, fütőtestekkel, tűzhelyekkel és hütőszekrényekkel való érintkezését. Az áramütés veszélye nagyobb, ha a teste földelve van.
c) Tartsa a készüléket esőtől vagy nedvességtől távol. Víznek a készülékbe való behatolása megnöveli az áramütés kockázatát.
d) Ne használja a készülék kábelét a rendeltetésétől eltérően a készülék hordozására, felakasztására, vagy a hálózati dugónak a dugaljzatból való kihúzására. Tartsa a kábelt hőtől, olajtól, éles szélektől, vagy mozgásban levő készülékrészektől távol. Sérült, vagy összekuszálodott kábelek növelik az áramütés kockázatát.
e) Ha egy ekektromos készülékkel a szabadban dolgozik, csak olyan hos ^7 - szabbító kábeleket használjon, amelyek külterületre is engedélyezettek. A külterületre engedélyezett kábel alkalmazása csökkenti az áramütés kockázatát.

f) Ha az elektromos szerszámnak nedves környezetben való üzemeltetése nem kerülhető el, Ikalmazzon hibaáram védőkapcsolót. A hibaáram védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

1. Személyek biztonsága

a) Egy elektromos szerszámmal való munka végzése során legyen mindig figyelmes, ügyeljen arra, amit tesz és járjon el mindig meggondoltan. Ne használja a készüléket ha fáradt, vagy ha drogok, alkohol, vagy orvosságok hatása alatt áll. A készülék használata

közben már egy pillanat figyelmetlenség is komoly sérülésekhez vezethet.

b) Viseljen személyi védőfelszereléseket és mindig védőszemüveget. A személyi védőfelszereléseknek mint pld. porvédő álarcnak, csúszásbiztos cipőnek, védősisaknak vagy hallásvédőnek az elektromos szerszám alkalmazásának a módja és alkalmazása szerinti viselése, csökkenti a sérülések veszélyét.

c) Kerülje el a nem szándékos üzembevételt. Bizonyosodjon meg róla, hogy az elektromos szerszám ki van kapcsolva mielött azt az áramellátáshoz csatlkoztatja, felemeli vagy hordozza. Ha a készülék hordozása közben az ujját a BE-/KI-kapcsolón tartja, vagy a készülék be van kapcsolva, az balesetekhez vezethet.

d) Mielőtt a készüléket bekapcsolná, távolítsa el a beállító szerszámokat, vagy csavarkulcsokat. Egy forgásban levő készülékrészben található szerszám vagy kulcs sérülésekhez vezethet.

e) Kerülje el a szokatlan testartásokat. Gondoskodjon róla, hogy biztosan álljon és mindenkor tartsa meg az egyensúlyát. Ezáltal, különösen a váratlan szituációk előállása esetén, a készüléket jobban ellenőrizheti.

f) Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot, vagy ékszereket. Tartsa a haját, a ruházatát és a kesztyűjét távol a mozgó részektől. A laza ruházatot, az ékszereket, vagy a hosszú hajat a mozgásban levő részek elkaphatják.

g) Ha porelszívó vagy felfogó berendezéseket szereletek fel, bizonyosodjon meg róla, hogy azok csatlakoztatva vannak e és hogy az alkalmazásuk helyes e. Ezeknek a berendezéseknek az alkalmazása csökkenti a porok általi veszélyeztetéseket. Az elektromos szerszámokkal

való gondos járás és azok gondos használata

a) A készüléket ne terhelje túl. A munkájához használja az arra a célra való

elektromos szerszámot. A találó elektromos szerszámmal a megadott teljesítménytartományban jobban és biztonságosabban dolgozik.

b) Ne használjon olyan elektromos szerszámot, amelynek a kapcsolója hibás. Egy elektromos szerszám, amelyet nem lehet be- és kikapcsolni veszélyes és azt meg kell javíttatni.

c) Mielőtt a készüléken beállításokat végez, tartozékokat cserél, vagy a készüléket elteszi, húzza ki a há- lózati dugót a dugaljzatból. Ez az elővigyázatossági lépés megakadályozza a készülék nem szándékos beindítását.

d) Tárolja a nem használatban levő elektromos készülékeket a gyerekek hatótávolságán kívül. Ne hagyja, hogy a készüléket olyan személyek használják, akik a készülék használatában nem jártasok, vagy ezeket az utasításokat nem olvasták el. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják.

e) Ápolja gondosan a készüléket. Ellenőrizze, hogy

a mozgó készülékrészek kifogástalanul működnek e, nem akadnak e, részek nem törtek e el, vagy nem érte azokat olyan károsodás, amely a készülék működését befolyásolja. A készülék használata előtt javíttassa meg a megkárosodott részeket. Sok baleset oka az elektromos szerszámok rosszul végzett karbantartása.

f) Tartsa a vágószerszámokat élesen és tisztán. Az éles vágószélekkel rendelkező gondosan ápolt vágószerszámok kevésbbé szorulnak be és könnyebb azoknak vezetni.

g) Alkalmazza az elektromos szerszámot, a tartozékokat, a betétszerszámokat stb. Ennek az utasításnak megfelelően és úgy, ahogy azokat ennek a speciális készüléknek azt előírták. Eközben

vegye figyelembe a munkafeltételeket és az elvég- zendő tevékenységet. Az elektromos szerszámoknak az előírt alkalmazásoktól eltérő használata veszélyes helyzetekhez

vezethet.

Az akkus-fúrócsavarozóra vonatkozó biztonsági tudnivalók

Tartsa a készüléket a szigetelt fogófelületeinél fogva, ha olyan munkákat végez, amelyeknél a csavar burkolt elektromos vezetékeket vagy a saját hálózati csatlakozó kábelét eltalálhatja. A csavarnak egy elektromos áramot vezető vezetékkel való érintkezése fêmes készülékrészeket is feszültség alá helyezhet és

az áramütéshez vezethet.

Ez a készülék nem arra készült, hogy korlátozott pszi- hikai, szenzórikus vagy szellemi képességekkel ren- delkező, vagy tapasztalattal és / vagy tudással nem rendelkező személyek (gyerekeket beleértve) használják, kivéve ha rájuk egy a biztonságukért felelős személy felügyel, vagy ha töle utasításokban része- sülnek arra vonatkozóan, hogy a készüléket hogyan kell használni. A gyerekekre felügyelni kell annak a biztosítására, hogy a készülékkel ne játszhassanak. Biztosítsa a munkadarabot. Egy szorító szerkezettel, vagy satuval rögzített munkadarab biztosabban áll, mintha azt a kezével tartaná.

MÉRGEZŐ POROK!

A megmunkálás alatt keletkezett káros / mérgező porok veszélyeztetik a kezelő személy, vagy a közelben tartozkodó személyek egészségét. Viseljen védőszemüveget és porvédő álarcot! Azbesztartalmú anyagokat ne munkáljon

meg. Az azbeszt rákkeltő hatásúnak számit.

Tartsa szorosan az elektromos szerszámot. Csavarok meghúzásakor és kioldásakor

rövid idő alatt magas reakció nyomatékok jöhetnek létre.

Azonnal kapcsolja ki az elektromos szerszámot, ha a betétszerszám elakad. Készüljön fel rá, hogy magas reakció nyomatékok jöhetnek létre, amelyek vissza-

rúgást eredményeznek, A betétszerszám akkor akadhat el, ha az elektromos szerszámot túlterhelik, vagy ha az a munkadarabba beszorul.

A készüléken végzendő munkáknál, valamint szál-lításnál ill. Tárolásnál helyezze a forgási irány át-kapcsolót a középső helyzetbe (reteszelés). Ezáltal megakadályozza az elektromos szerszám nem szándékos beindítását.

Vigyázat! Vezetékek!

Veszély ! Győződjön meg róla, hogy nem érint áram-, gáz- vagy vízvezetéket, ha elektromos szerszámmal dolgzik. Ha szükséges, vezetékkeresővel ellenőrizze, mielött falba kezdene fúrni vagy vésni.

8. További biztonsági utasítások

Az akkumulátorra vonatkozó utasítások

1. Kiszállításkor az akkumulátoros készülék akkumulátorcsomagja nincs feltöltve. Ezért az első üzembe helyezés előtt fel kell tölteni az akkumulátort.
2. Az akkumulátor optimális teljesítménye érdekében kerülje a túlzott lemerüléssel járó ciklusokat! Gyakran töltse fel az akkumulátort.

3. Húvös helyen, ideális esetben 15 °C-os hómér-sékleten és legalább 40%-ig feltöltve tárolja az akkumulátort.

4. A lítium-ion akkumulátorok természetes öregedésnek vannak kitéve. Legkésőbb akkor cserélje ki az akkumulátort, ha a teljesítőképessége csak az új állapot 80%-ának felel meg! Az elöregedett akkumulátorcsomag gyengébbé vált cellái már nem felelnek meg a magas teljesítményigényeknek, és emiatt biztonsági kockázatot jelentenek.

5. Ne dobja tüzbe a használt akkumulátorokat. Robbanásveszély!

6. Ne gyújtsa meg és ne tegye ki tüz hatásának az akkumulátort.

7. Ne merítse le túlzottan az akkumulátorokat! A túlzott lemerülés károsítja az akkumulátor celláit. Az akkumulátorcsomag túlzott lemerülésének leggyakoribb oka a részben feltöltött akkumulátorok hosszú tárolása, illetve használatának mellőzése. Azonnal fejezze be a munkafolyamatot, ha észrevehetően csökken a teljesítmény vagy jelez a védőelektronika. Csak teljes feltöltés után raktározza el az akkumulátort.

8. Óvja az akkumulátorokat, illetve a készüléket a túltöltéstől! A túlterhelés gyorsan túlmelegedést és cellakárosodást okoz az akkumulátorház belsejében, anélkül, hogy a túlmelegedés kívülről látható lenne.

9. Kerülje a sérüléseket és ütéseket! Még akkor is haladéktalanul cserélje ki az egy méternél nagyobb magasságból lezuhant vagy erős ütéseknek kitett akkumulátorokat, ha az akkumulátorcsomag háza sértetlennek tűnik. Az akkumulátorcellák belseje komolyan sérülhetett. Ehhez vegye figyelembe az ártalmatlanítási utasításokat is.

10. Tülterhelés vagy túlmelegedés esetén az integrált védőkapcsolás biztonsági okokból lekapcsolja a készüléket. Figyelem! Ne működtesse tovább a be-/kikapcsolót, ha lekapcsolt a készülék védőkapcsolása. Ez az akkumulátor károsodásához vezethet.
11. Csak eredeti akkumulátorokat használjon. Ha más akkumulátorokat használ, az sérülésekhez, robbanáshoz és tűzveszélyhez vezethet.

Figyelmeztetés! Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét.

A töltőkészülékre és a töltési folyamatra vonat- kozó utasítások

1. Vegye figyelembe a töltőkészülék típustábláján megadott adatokat. Csak a típustáblán megadott hálózati feszültségre csatlakoztassa a töltőkészüléket.
2. Óvja a töltőkészüléket és a vezetéket a sérülésektől és az éles peremektől. A sérült kábeleket haladéktalanul cseréltesse ki villamossági szakemberrel.
3. Óvja a töltőkészüléket, az akkumulátorokat és az akkumulátoros készüléket a gyermekektöl.
4. Ne használjon sérült töltőkészülékeket.
5. A szállítmány részét képező töltőkészüléket ne használja más akkumulátoros készülékek töltésére.
6. Erős igénybevétel esetén felmelegszik az akkumulátorcsomag. A töltési folyamat megkezdése előtt hagyja szobahőmérsékletűre lehűlni az akkumulátorcsomagot.

7. Ne töltse túl az akkumulátorokat! Vegye figyelembe a maximális töltési időket. Ezek a töltési idők csak lemerült akkumulátorokra vonatkoznak. A feltöltött vagy részben feltöltött akkumulátorok többszöri bedugása túltöltéshez és a cellák sé-rüléséhez vezet. Ne hagyja több napig a töltőkészülékbe dugva az akkumulátorokat.

8. Soha ne használjon és töltsön olyan akkumulátorokat, amelyeknél azt feltételezi, hogy a legutolsó feltöltésre 12 hónapnál régebben került sor. Nagy a valószínűsége, hogy már veszélyesen károsodott az akkumulátor (túlzott lemerülés).

9. A 10 °C alatti hömérsékleten végzett töltés a cella vegyi károsodásához vezet, és tüzet okozhat.
10. Ne használjon olyan akkumulátorokat, amelyek a töltés során felmelegedtek, mivel veszélyesen károsodhattak az akkumulátorcellák.
11. Ne használja tovább azokat az akkumulátorokat, amelyek a töltés során felpúposodtak vagy torzultak, illetve szokatlan tüneteket (gázszivárgás, sistergés, recsegés stb.) mutatnak.
12. Ne merítse le teljesen az akkumulátort (ajánlott végleges lemerítés: max. 80%). A teljes lemerítés az akkumulátorcellák idő előtti öregedéséhez vezet.
13. Soha ne töltse felügyelet nélkül az akkumulátorokat!

Maradék kockázatok

A gép a technika mai állása és az elfogadott biztonságtechnikai szabályok szerint készült. Ennek el- lenére munka közben felléphetnek egyedi maradék kockázatok.

• Ha nem megfelelő elektromos csatlakozóvezetékeket használ, az áram veszélyeztetheti az egészségét.
• Ezen túlmenően minden meghozott óvintézkedés ellenére vannak nem nyilvánvaló maradék kockázatok.
• A maradék kockázatok minimalizálhatók, ha öszszességében betartja a „Biztonsági utasítások“ a „Rendeltetésszerű használat“ c. fejezetek, valamint a kezelési útmutató tartalmát.
• Kerülje a gép véletlen elindulását: a csatlakozó be-dugásakor az üzemi kapcsológombot ne nyomja meg. A kézikönyvben ajánlott szerszámot használ-ja. Ez biztosítja, hogy a gép optimálisan működjön.
• A gép üzemeltetése közben tartsa távol a kezét a munkatartománytól.

9. Rendeltetésszerűi használat

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számit rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

A rendeltetesszerűi használat resze a biztonsagi utasitasok figyelembe vetele is, valamint az osszeszerelesi es a használati utasításban levő üzemeltetési utasítások.

A gepet kezelő es karbantartó személyeknek ezekben jartasaknak és a lehetseges veszelyekkel kap-

csolatban kioktatottaknak kell lenniuk.

Ezen kivul legpontosabban be kell tartani az ervenyes balesetvédelmi előirasokat.

Figyelembe kell venni a munkaegeszsegugyi es a biztonsagtechnikai terén fennálló balesetvedelmi szabalyokat.

Ha a gépet önkényesen megváltoztatja, az ebböl eredő károkért a gyártó nem vállal felelősséget.

A gépet kizárólag a gyártó eredeti tartozékaival és szerszámaival szabad használni.

Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kezműipari vagy gyari használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kezműipari vagy gyari uzemek területen valamint egyenertekű tevékenységek területen van használva.

10. Üzembe helyezés

FIGYELEM!

Az üzembe helyezés előtt feltétlenül szerelje ösz- sze teljesen a készüléket!

Az akkumulátor csomag töltése

ÁRAMÜTÉSVESZÉLY! A töltő és az akkumulátor csomag tisztítása és karbantartása előtt húzza ki há- lózati csatlakozót.

Utalás! Új vagy régen nem használt akkumulátor csomagot az első / ismételt használat előtt fel kell tölteni.

Az akkumulátor csomag teljes kapacitását kb. 3–5 töltési ciklus után éri el.

VIGYÁZAT! Mindig húzza ki a hálózati csatlakozót, mielőtt kiveszi az akkumulátor csomagot a töltőből vagy ha belehelyezi.

Soha ne töltse fel az akkumulátor csomagot, ha a környezet hőmérséklete 10 °C alatt vagy 40 °C felett van.

1. Helyezze az akku-csomagot 6 a gyors feltöltő ké- szülékbe 15 (lásd a C ábrát).
2. Dugja be a csatlakozót a konnektorba. A villogó, piros töltésellenőrző LED 16 kijelzi a töltési folyamatot. A piros töltésellenőrző LED 16 kialszik, mihelyt az akkumulátor csomag fel van töltve.
3. A zöld töltésellenőrző LED 17 azt jelzi Önnek, hogy a töltési folyamat efejeződött és az akkumulátor csomag 6 üzemkész állapotban van.

Soha ne töltsön fel még egyszer akkumulátor csomagot közvetlenül a gyors-töltés után. Fennáll annak a veszélye, hogy az akkumulátor csomag tültöltődik és ezáltal az akkumulátor és a töltő élettartama lerövidül.

Egymásután következő töltések között legalább 15 percre kapcsolja ki a töltöt. Húzza ki a hálózati kapcsolót.

Az akkumulátor csomag behelyezése és kivétele

Bizonyosodjon meg róla, hogy a készülék ki van kapcsolva, mielőtt belehe-lyezné az akkumulátort. Balesetet okozhat, ha az akkumulátort a bekapcsolt állapotban lévő elektromos szerszámba teszi bele.

Az akku-csomag behelyezése:

Állítsa a forgási irány átkapcsolót 2 a középső helyzetbe (reteszelés) és pattintsa be az akkucsomagot 6 a fogantyúba.

Akku-csomag kivétele:

Nyomja meg a reteszkioldó gombot 7 és vegye ki az Akku-csomagot.

Szerszámcse

Az akkumulátoros fúrócsavarozónak teljesen automatikus orsörögzítője van és egyhüvelyes

A motor szünetelésekor a meghajtószál el van reteszelve, így a gyorsan berakható fúrófejet 13 csavarással lehet kinyitni.

A kívánt szerszám behelyezése és a fúrófej csavarással történő rögzítése után azonnal folytathat- ja a munkát. Az orsörögzítés automatikusan kioldódik a motor indításával (a KI / BE kapcsoló müködtetésével 3 ).

Forgatónyomaték kiválasztása

A forgatónyomaték kiválasztásával 14 állíthatja be a forgatóerőt.

Kis csavarokhoz és puha munkaanyaghoz válasszon alacsony fokozatot.

Nagy csavarokhoz, kemény munkadarabokhoz ill. csavarok kicsavarozásához válasszon nagy fokozatot.

Válassza ki a fúrási munkákhoz a fúrási fokozatot a forgatónyomaték iválasztásának helyzetbe való állításával.

Fúráshoz a fokozatválasztó kapcsolót 1 is tolja előre (2-es helyzet).

2-fokozatú meghajtás

VIGYÁZAT! A sebesség kiválasztó kapcsolót 1 csak a készülék nyugalmi helyzetében működtesse. Ellenkező esetben a készülék megkárosodhat.

Első fokozatban (fokozatválasztó kapcsoló 1 1-es helyzetben) kb. min-1 fordulatszámot és magas forgatónyomatékot ér el. Ez a beállítás valamennyi csavarozási munkálathoz alkalmas, de a tartozékok használatához is (l. a példát a B ábrán).

Második fokozatban (fokozatválasztó kapcsoló 12-es helyzetben) kb. min-1 fordulatszámot ér el fúrási munkálatokhoz (l. a példát a A ábrán).

Üzembevétel

Be és kikapcsolás

Bekapcsolás:

A készülék üzembevételéhez nyomja meg a BE / KI kapcsolót 3 és tartsa lenyomva.

A LED-es munka megvilágító lámpa 12 gyengén vagy teljes mértékben megnyomott BE-/Klkapcsolónál 3 világit és így kedvezőtlen fényviszonyok esetén lehetővé teszi a munkakörnyék megvilágítását.

Kikapcsolás:

A készülék kikapcsolásához engedje el a BE / KI kapcsolót 3.

A sebesség beállítása

A BE- / KI-kapcsoló 3 változó sebességszabályzással rendelkezik. A BE- / KI-kapcsolóra 3 gyakorolt enyhe nyomás alacsony fordulatszámot eredményez.

Növekvő nyomással a fordulatszám is növekszik.

Utalás: Az integrált motorfék gyors leállásról gondoskodik.

A fordulatirány átkapcsolása

A fordulatirányt úgy lehet megváltoztatni, ha a fordulatirány kapcsolóját 2 jobbra vagy balra nyomja el.

Tippek és trükkök

Üzemeltetés előtt ellenőrizze, hogy a csavarozó ill. fúróbetét helyesen van-e beillesztve, azaz közép-pontosan helyezkedik-e el a fúrótokmányban.

A csavar bitek méretük és formájuk szerint vannak megjelölve. Ha bizonytalan, előtte mindig próbálja ki, hogy a bit pontosan illeszkedik-e a csavarfejbe.

Forgatónyomaték:

Kifejezetten a kis csavarok és bitek megsérülhetnek, ha túl nagy forgatónyomatékot vagy / és túl magas fordulatszámot állít be a gépen.

Kemény csavarozási eset (fémbe):

Különösen magas forgatónyomaték pl. dugókulcsbetéttel történő fémcsavarozáskor állhat elő. Válasszon alacsony fordulatszámot.

Puha csavarozási eset ( pld. puhafába):

Itt is alacsony fordulatszámmal csavarozzon, nehogy megsértse pl. a fafelületet a fém csavarfejjel érintkezve. Használjon süllyesztőt. Fába, fémbe és más anyagokba való csavarozásnál mindenképp figyelembe kell

venni:

Kis fúróátmérő esetén nagy fordulatszámot és nagy fúróátmérő esetén alacsony fordulatszámot válaszszon.

Kemény anyagok esetén alacsony, puha anyagoknál magas fordulatszámot válasszon.

Biztosítsa vagy erősítse (amennyiben lehetséges) a munkadarabot feszítőszerkezetbe.

Jelölje meg azt a helyet pontozóval vagy szeggel, ahol fúrni szeretne és a fúrás elején alacsony fordulatszámot válasszon.

A forgó fúrófejet többször húzza ki a fúrt lyukból, hogy kiszedje a forgácsot és furatlisztet, valamint hogy szellőztesse a furatot.

Fém fúrása:

Használjon fémfúró fejet (HSS). A legjobb eredmény elérése érdekében olaj-jal hűtse a fúrófejet. A fém fúrófejet műanyag fúrására is használhatja.

Kö fúrása:

Keményfémbevonatú köfúró fejet használjon.

Fa fúrása:

Hasznájon centrírozóhegyű fafúrófejet, mély furatokhoz használjon spirálfúrót, nagy furatátmérőhöz pedig Forstner fúrót. Puha fába a kis csavarokat előfú-rás nélkül közvetlenül be tudja hajtani.

Az akku-csomag hosszú élettartamának az érdekébe gondoskodnia kellene az Ll-akku-csomag időbeni újboli feltöltéséről. Ez minden esetre akkor szükséges, ha megállapítaná, hogy az akkuskészülék teljesítménye alábbhagy.

Elektromos csatlakoztatás

A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek.

A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is felel-

jen meg ezeknek az előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül.

Ennek oka lehet:

• Nyomási helyek, ha a csatlakozóvezetéket ablakvagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerütlen rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthajtás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.

Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.

Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a há- lózatra.

Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak H05VV-F jelölésü csatlakozóvezetékeket használjon.

A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.

11. Tisztítás

Veszély!

Tisztítási munkák előtt húzza ki a hálózati csatlakozót.

Tisztítás

• Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.
• Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
• A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnö-veli az áramcsapás veszélyét.

12. Tárolás

A készüléket és tartozékait sötét, száraz és fagy- mentes helyen, gyermekektől elzárva tárolja. Az op- timális tárolási hőmérséklet 5 és 30°C között van. Az elektromos szerszámot az eredeti csomagolásában örizze. Takarja le az elektromos szerszámot, ezzel védve portól és nedvességtől. A kezelési útmutatót az elektromos szerszámmal együtt örizze meg.

13. Karbantartás

A készülék belsejében nem található további karban-tartandó rész.

Csatlakozások és javítások

Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.

Kérdései esetén az alábbi adatokat kell megadni:

• Motor áramtípusa
  • Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai

Szervíz-információk

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Gyorsan kopó részek*: Köszörük, szénkefék

* nincs okvetlenül a szállítás terjedelmében

14. Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
A készülék nem indul el	Az akkumulátor lemerült	Ellenőrizze az akkumulátort, és amennyiben szüksé-ges, képzett villanyszerelővel javíttassa meg!
	A be-/kikapcsoló hibás Javíttassa meg	egy jóváhagyott szervizközpontban
	A motor meghibásodott Javíttassa meg	egy jóváhagyott szervizközpontban
A motor üzemelés közben leáll	Az akkumulátor lemerült Töltse fel az akkumulátort
	Nem megfelelően van behelyezve az akkumulátor	Helyezze be újra az akkumulátort
	Hibás az akkumulátor	Tisztítsa meg az érintkezőket, helyezzen be eredeti akkumulátort
Csökkent teljesítmény	Az akkumulátor elhasználódott Cserélje ki az akkumulátort
	Nincs teljesen feltöltve az akkumulátor	Töltse fel a akkumulátort

15. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Vigye a károsult alkatrészeket a különhulladék megsemmisítési helyhez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

Ne dobja a használt berendezéseket a háztartási hulladékba!

Ez a szimbólum arra hívja fel a figyelmet, hogy a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv (2012/19/EU) és a nemzeti törvények értelmé- ben nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vásárlásakor történő visszaadással vagy az elektromos és elektronikus berendezések hulladékait újrahasznosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrások hatékony használatához is hozzájárul.

A használt berendezések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál érdeklődhet.

Ne dobja az elemeket és akkumulátorokat a háztartási hulladékba!

Fogyasztóként Ön a törvényi előírások értel- mében köteles minden elemet és akkumulá- tort – függetlenül attól, hogy tartalmaznak-e anyagokat* – a lakóhelye/városrésze gyűjtő- n vagy a kereskedésben leadni, gondoskodva a környezetbarát ártalmatlanításról.

^* a következő jelöléssel rendelkeznek: Cd = kadmium, Hg = higany, Pb = ólom

- Vegye ki az elemeket a lézerből, mielőtt a hulladékgyűjtőbe helyezné a berendezést és az ele-meket.

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket,

hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
