CID3020Li - Vŕtačka SCHEPPACH - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová vŕtačka-skrutkovač
Značka	Scheppach
Model	CID3020Li
Menovité napätie	20 V
Rýchlosť otáčania (1. stupeň)	0 - 350 ot/min
Rýchlosť otáčania (2. stupeň)	0 - 1300 ot/min
Rozsah upínania skľučovadla	Do 10 mm
Maximálny krútiaci moment	30 Nm
Typ akumulátora	Lítium-iónový (Li-Ion)
Napätie akumulátora	20 V
Kapacita akumulátora	1,5 Ah (30 Wh)
Počet dodávaných akumulátorov	2
Rýchlonabíjačka	Vstup: 220-240 V, 50-60 Hz; Výstup: 20 V, 2 A
Hladina akustického výkonu (L_WA)	80,48 dB(A)
Hladina akustického tlaku (L_pA)	69,48 dB(A)
Vibrácie (a_b)	2,08 m/s²
Hmotnosť	Nešpecifikované (odhad ~1,5 kg s batériou)
Rozmery	Nešpecifikované
Hlavné funkcie	Vŕtanie, skrutkovanie, 2 rýchlosti, nastavenie krútiaceho momentu, LED lampa, blokovanie vretena
Typ skľučovadla	Rýchloupínacie skľučovadlo
Ochrana	Ochrana sluchu, protiprachová maska, ochranné okuliare
Údržba a čistenie	Čistiť vlhkou handričkou, nepoužívať agresívne prostriedky; pred čistením vybrať batériu
Opotrebiteľné diely	Uhlíkové kefy
Opraviteľnosť	Opravy vykonáva autorizovaný elektrikár; používať originálne diely
Záruka	Zákonná záruka, chybné diely vymenené bezplatne

Často kladené otázky - CID3020Li SCHEPPACH

Ako zmeniť smer otáčania vŕtačky?

Použite prepínač zmeny smeru umiestnený nad rukoväťou. Posuňte ho doprava pre otáčanie vpred (utiahnutie) alebo doľava pre otáčanie vzad (povolenie). Na uzamknutie prístroja umiestnite prepínač do strednej polohy.

Aká je kapacita batérie a ako ju nabíjať?

Batéria je typu Lítium-iónová 20 V, 1,5 Ah. Použite priloženú rýchlonabíjačku: zapojte ju do zásuvky 220-240 V, vložte batériu. Nabíjanie trvá niekoľko hodín; zelená LED indikuje koniec nabíjania. Nezabíjajte pri teplote pod 10°C alebo nad 40°C.

Ako nastaviť krútiaci moment?

Otočte krúžok predvoľby krútiaceho momentu (nachádza sa za skľučovadlom) na požadované číslo (1-20). Nízke nastavenie je vhodné pre malé skrutky a mäkké materiály, vysoké nastavenie pre veľké skrutky a tvrdé materiály. Pre vŕtanie ho nastavte na symbol vrtáka.

Môžem použiť túto vŕtačku na vŕtanie do kovu?

Áno, s kovovým vrtákom (HSS). Použite 2. stupeň (1300 ot/min) a namažte vrták rezným olejom. Začnite na nízkej rýchlosti na vytvorenie otvoru.

Čo robiť, ak vŕtačka neštartuje?

Najskôr skontrolujte, či je batéria nabitá a správne vložená. Ak je prázdna, nabite ju. Ak problém pretrváva, spínač alebo motor môžu byť chybné; kontaktujte zákaznícky servis.

Ako udržiavať vŕtačku?

Po každom použití ju očistite vlhkou handričkou (bez rozpúšťadiel). Skontrolujte, či nie sú upchaté vetracie otvory. Pred čistením vždy vyberte batériu. Nie je potrebná žiadna vnútorná údržba.

Aké príslušenstvo je kompatibilné?

Používajte originálne príslušenstvo alebo ekvivalentnej kvality. Skľučovadlo akceptuje nástrčné nástavce a vrtáky do 10 mm. Podpery na vŕtanie a adaptéry na popruh sú kompatibilné.

Ako skladovať vŕtačku a batériu?

Prístroj skladujte na suchom, tmavom a mrazuvzdornom mieste (5-30°C). Batériu skladujte pri teplote približne 15°C s nabitím aspoň 40%. Vyhnite sa úplnému vybitiu.

Aké bezpečnostné vybavenie sa odporúča?

Noste ochranné okuliare, protiprachovú masku a ochranu sluchu (hluk môže presiahnuť 85 dB). Pri vonkajšom použití použite prúdový chránič.

Ako zlikvidovať použitú batériu?

Batériu nevyhadzujte do domového odpadu. Odovzdajte ju v zbernom mieste určenom pre batérie a akumulátory (obchod, zberný dvor). Dodržiavajte symboly Cd, Hg, Pb, ak sú prítomné.

NÁVOD NA OBSLUHU CID3020Li SCHEPPACH

Energetický obsah: 30 Wh

Rychlá nabíječka:

VSTUP / Input:

Hladina akustického výkonu L _WA 80,48 dB(A) (EN ISO 3744)

Hladina akustického tlaku L _pA 69,48 dB(A) (EN ISO 11201)

Nejistota K_wa/pA 3 dB(A)

Hodnota vibrací

Vibrace a_h 2,08 m/s ^2

Nejistota K_h 1,5 m/s ^2

4. Obsah dodávky

Odejmutí akumulátorového modulu:

Vysvetlenie symbolov na prístroji

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradit’ správne opatrenia na zabránenie nehodám.

	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!
	Noste ochranu sluchu! Pôsobenie hluku môže spôsobit' poškodenie sluchu.
	Pri tvorbe prachu noste ochranu dýchania! Pri práci s drevom a inými materiálmi môže vznikat' zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byt' spracovávaný!
	Noste ochranné okuliare! Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viest' k trvalému poškodeniu zraku.
MAX 40°C	Chráněte akumulátor pred teplotami vyššími ako 40 °C
Li-Ion	Akumulátory nevyhadzujte do domového odpadu

Obsah:

1. Úvod 63
2. Opis zariadenia 63
3. Technické údaje....63
4. Obsah dodávky 63
5. Vybalenie....63
6. Zloženie 64
7. Všeobecné bezpečnostné upozornenia....64
8. Dodatočné bezpečnostné upozornenia 66
9. Správny spôsob použitia 68
10. Inštalácia 68
11. Čistenie....69
12. Skladovanie....70
13. Údržba....70
14. Odstraňovanie porúch....70
15. Likvidácia a recyklácia 71

Strana:

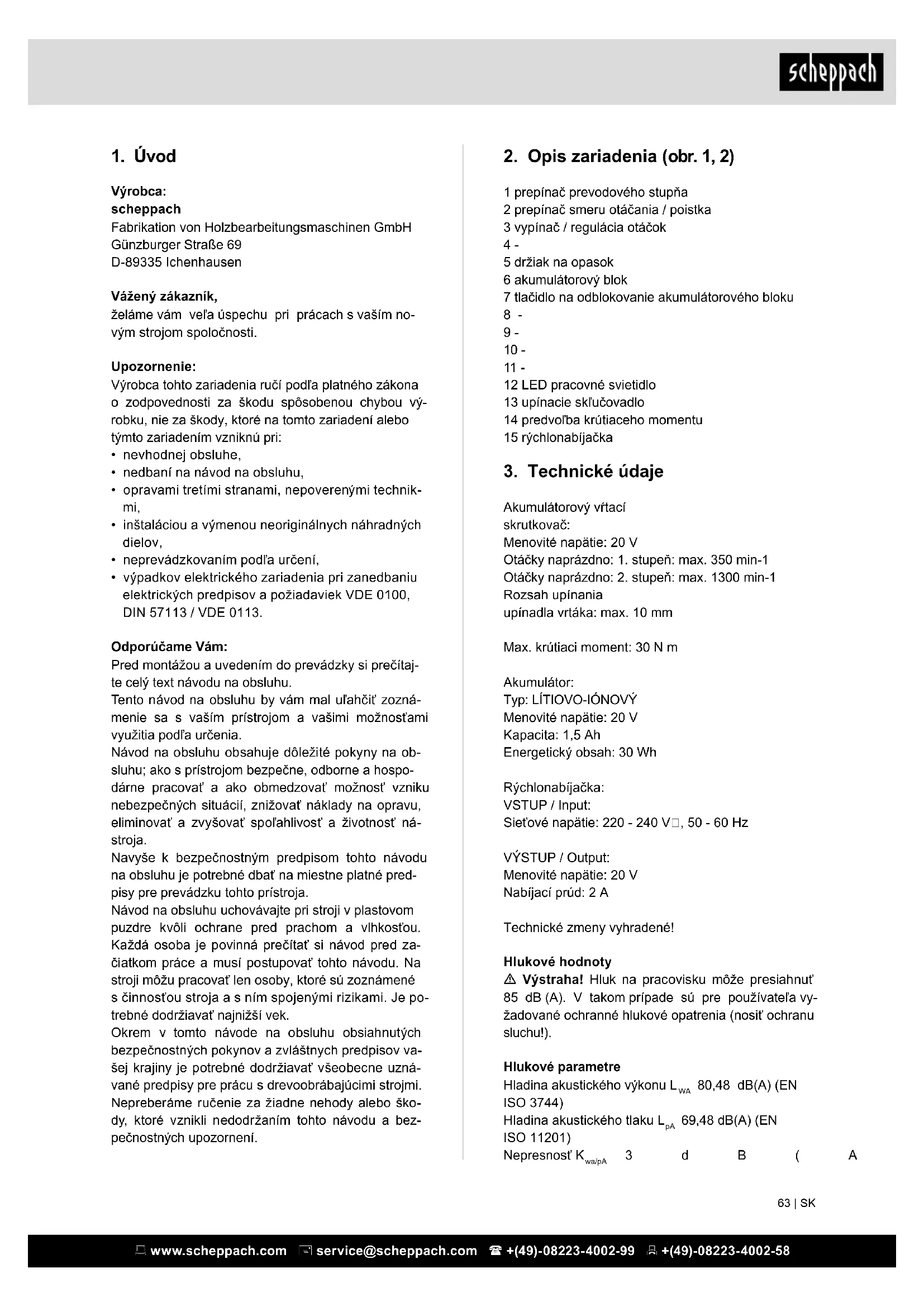

1. Úvod

Výrobca:

scheppach

želáme vám veľa úspechu pri prácach s vaším novým strojom spoločnosti.

Upozornenie:

Výrobca tohto zariadenia ručí podľa platného zákona o zodpovednosti za škodu spôsobenou chybou výrobku, nie za škody, ktoré na tomto zariadení alebo týmto zariadením vzniknú pri:

• nevhodnej obsluhe,
• nedbaní na návod na obsluhu,
• opravami tretími stranami, nepoverenými technikmi,
• inštaláciou a výmenou neoriginálnych náhradných dielov,
• neprevádzkovaním podľa určení,
• výpadkov elektrického zariadenia pri zanedbaniu elektrických predpisov a požiadaviek VDE 0100, DIN 57113 / VDE 0113.

Odporúčame Vám:

Pred montázou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu.

Tento návod na obsluhu by vám mal ul'ahčit' zoznámenie sa s vaším prístrojom a vašimi možnosťami využitia podľa určenia.

Návod na obsluhu obsahuje dôležité pokyny na obsluhu; ako s prístrojom bezpečne, odborne a hospodárne pracovat' a ako obmedzovat' možnosť vzniku nebezpečných situácií, znižovat' náklady na opravu, eliminovat' a zvyšovat' spolahlivosť a životnosť nástroja.

Navyše k bezpečnostným predpisom tohto návodu na obsluhu je potrebné dbat' na miestne platné predpisy pre prevádzku tohto prístroja.

Návod na obsluhu uchovávajte pri stroji v plastovom puzdre kvôli ochrane pred prachom a vlhkostou. Každá osoba je povinná prečítat' si návod pred začiatkom práce a musí postupovať tohto návodu. Na stroji môžu pracovať len osoby, ktoré sú zoznámené s činnosťou stroja a s ním spojenými rizikami. Je potrebné dodržiavať najnižší vek.

Okrem v tomto návode na obsluhu obsiahnutých bezpečnostných pokynov a zvlástnych predpisov vašej krajiny je potrebné dodržiavať všeobecne uznávané predpisy pre prácu s drevoobrábajúcimi strojmi. Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

2. Opis zariadenia (obr. 1, 2)

1 prepínač prevodového stupňa
2 prepínač smeru otáčania / poistka
3 vypínač / regulácia otáčok
4 -
5 držiak na opasok
6 akumulátorový blok
7 tlačidlo na odblokovanie akumulátorového bloku
8 -
9 -
10 -
11 -
12 LED pracovné svietidlo
13 upínacie skľučovadlo
14 predvol'ba krútiaceho momentu
15 rýchlonabíjačka

3. Technické údaje

Energetický obsah: 30 Wh

Rýchlonabíjačka:

VSTUP / Input:

Sietové napätie: 220 - 240 V□, 50 - 60 Hz

VÝSTUP / Output:

Menovité napätie: 20 V

Nabíjací prúd: 2 A

Technické zmeny vyhradené!

Hlukové hodnoty

⚠ Výstraha! Hluk na pracovisku môže presiahnut' 85 dB (A). V takom prípade sú pre používateľa vyžadované ochranné hlukové opatrenia (nosit' ochranu sluchu!).

Hlukové parametre

Hladina akustického výkonu L _WA 80,48 dB(A) (EN ISO 3744)

Hladina akustického tlaku L _pA 69,48 dB(A) (EN ISO 11201)

Nepresnost K _wal/pA 3 d B ( A

Hodnota vibrácií

Vibrácie a_h	2,08	m/s ^2
Nepresnost' K_h	1,5	m/s ^2

4. Obsah dodávky

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. O akýchkol’vek škodách ihneď informujte dopravcu. Na neskoršie reklamácie nebude braný zreteľ.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
• Oboznámte sa so zariadením pred jeho nasadením podľa návodu na obsluhu.
• Ako príslušenstvo, diely na opotrebovanie a náhradné diely používajte len originálne diely. Náhradné diely získate u vášho odborného predajcu Scheppach.
• Pri objednávkach uvádzajte naše výrobné čísla, ako aj typ a rok výroby prístroja.

⚠ POZOR

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!

6. Zloženie

Výstraha!

Akumulátor vytiahnite vždy predtým, než budete vykonávat' nastavenie na prístroji.

Pred uvedením Vášho akumulátorového prístroja do prevádzky si bezpodmienečne prečítajte tieto pokyny:

⚠️ VAROVANIE Pozorne si prečítajte všetky bezpečnostné upozornenia a pokyny.

Ak sa upozornenia a pokyny nerešpektujú, hrozí nebezpečenstvo zásahu elektrickým prúdom, požiaru a/alebo riziko vážnych poranení.

1. Bezpečnost pracovného miesta
   a) Svoje pracovné miesto udržiavajte čisté a zabezpečte dobré osvetlenie. Neporiadok a neosvetlené pracovné oblasti môžu viest' k úrazom.
   b) S prístrojom nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu zapálit' prach alebo výpary.
   c) Počas používania elektrického náradia zamedzte prístup deťom a iným osobám. Odvrátenie pozornosti môže znamenat’ stratu kontroly nad zariadením.

a) Sieťová zástrčka prístroja musí byť zladená so zásuvkou. Sieťová zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptéry spolu s prístrojmi vybavenými ochranným uzemnením.
Neupravované siet'ové zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, napr. u rúr, vykurovacích zariadení, sporákov a chladničiek. Ak je vaše telo uzemnené, existuje zvýšené riziko zásahu elektrickým prúdom.
c) Prístroj chráňte pred dažďom alebo vlhkostľou. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.
d) Kábel nepoužívajte na nosenie a vešanie prístroja, alebo na vyt'ahovanie siet'ovej zástrčky zo zásuvky. Kábel chránite pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami prístroja. Poškodené alebo zamotané káble zvyšujú riziko zásahu elektrickým prúdom.
e) Ak pracujete s elektrickým náradím vonku, používajte iba také predlžovacie káble, ktoré sú schválené aj pre exteriéry. Používanie predlžovacieho kábla vhodného pre exteriéry znižuje riziko zásahu elektrickým prúdom.
f) Ak sa nedá zabrániť prevádzke elektrického prístroja vo vlhkom prostredí, použite ochranný vypínač proti chybnému prúdu. Použitie tohto vypínača znižuje riziko zásahu elektrickým prúdom.
3. Bezpečnost'osôb
a) Bud'te vždy opatrní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristupujte s rozvahou. Prístroj nepoužívajte vtedy, ak ste unavení, alebo ak ste pod vplyvom drog, alkoholu či medikamentov. Jediný moment nepozornosti pri používaní prístroja

möže viest' k závažným poraneniam.

b) Noste osobný ochranný výstroj a vždy používajte ochranné okuliare. Nosenie osobného ochranného výstroja, ako je respirátor, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického náradia, znižuje riziko poranení.

c) Zabráňte neúmyselnému uvedeniu do prevádzky. Ulistite sa, že je elektrický prístroj vypnutý, skôr ako ho budete zapájať na zdroj prúdu, chytať alebo pre-nášať. Ak máte pri prenose prístroja prst na spínači ZAP / VYP alebo je prístroj zapnutý, môže to viest’ k nehodám.

d) Skôr než prístroj zapnete, odstráňte nastavovacie náradie alebo skrutkový klůč. Náradie alebo klůč, ktorý sa nachádza v otáčajúcej sa časti prístroja, môže viest' k poraneniam.

e) Zabráňte neprirodzenému držaniu tela. Zabezpečte si stabilný postoj a vždy udržiavajte rovnováhu. Takto môžete mat' prístroj najmä v nečakaných situáciách lepšie pod kontrolou.

f) Noste vhodný odev. Nenoste široké oblečenie alebo ozdoby. Vlasy, oblečenie a rukavice držte čím d'alej od pohybujúcich sa častí. Volné oblečenie, ozdoby alebo dlhé vlasy sa môžu zachytit' do pohybujúcich sa častí.

g) Ked' montujete zariadenia na odsávanie a zachytávanie prachu, uistite sa, či sú napojené a správne používané. Použitie týchto zariadení znižuje ohrozenia prachom.

1. Bezpečná manipulácia a používanie elektrických nástrojov

a) Prístroj nepreťažujte. Pre svoju prácu používajte len vhodné elektrické nástroje. Pomocou vhodného elektrického nástroja Nepoužívajte žiadny elektrický nástroj, ktorého prepínač je poškodený. Elektrický nástroj, ktorý nie je možné zapnút alebo vypnút, je nebezpečný a musí byt opravený.

c) Pred nastavovaním prístroja, výmenou príslušenstva alebo odložením prístroja vytiahnite zástrčku zo zásuvky. Tieto preventívne opatrenia zabránia neúmyselnému štartu prístroja.

d) Nepoužívané elektrické nástroje uschovajte mimo dosahu detí. Prístroj nesmú používať osoby, ktoré nie sú s nimi oboznámené alebo ktoré nečítali tieto pokyny. Elektrické nástroje sú nebezpečné, ak ich používajú neskúsené osoby.

e) O prístroj sa dôkladne starajte. Kontrolujte, či bezchybne fungujú pohyblivé časti prístroja a či nie sú zaseknuté, či nie sú zlomené niektoré časti alebo poškodené tak, že negatívne ovplyvňujú

funkčnosť prístroja. Pred používaním prístroja musia byt' poškodené časti opravené. Príčinou mnohých úrazov je práve zlá údržba elektrických nástrojov.

g) Elektrické náradie, príslušenstvo, vkladané nástro-

je, atd. používajte v súlade s týmito pokynmi a tak, ako je to predpísané pre tento špeciálny typ prístroja. Pritom zohl'adnite pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné než vyhradené účely môže viest k nebezpečným situáciám.

Špecifické bezpečnostné upozornenia pre elektrický hoblík

Skôr než prístroj odložíte, počkajte, kým sa nožový hriadel' 17 úplne nezastaví. Volne uložený nožový hriadel' sa môže zachytiť o povrch a viest' k strate kontroly a k závažným poraneniam. Nesiahajte prstami do vyhadzovača hoblín 3 . Nebezpečenstvo poranenia na rotujúcich častiach.

Prístroj presúvajte smerom k obrábanému predmetu až po jeho zapnutí. Inak hrozí nebezpečenstvo spätného rázu, ked' sa hobľovací nôž zachytí o obrábaný predmet. Pri prácach musí pätka hoblíka 9 doliehat' plocho. Inak existuje nebezpečenstvo poranenia v dôsledku spriečenia hoblíka.

Materiál s obsahom azbestu sa nesmie obrábat'. Azbest je považovaný za rakovinotvornú látku.

Prach vznikajúci pri prácach môže byt' zdraviu škodlivý, horľavý, alebo výbušný.

Noste ochrannú masku proti prachu a používajte vhodné odsávanie prachu / hoblín. Niektorý prach je považovaný za rakovinotvorný. Pri dlhšom obrábaní dreva a najmä vtedy, keď sa obrábajú materiály, pri ktorých vzniká prach ohrozujúci zdravie, napojte prístroj na vhodné externé zariadenie na odsávanie prachu.

Bezpečnostné pokyny pre akumulátorový skrutkovač

Ak vykonávate práce, pri ktorých môže skrutka na-razit' na ukryté elektrické vedenia alebo na vlastný sieťový kábel, držte náradie za izolované plochy ru- kováti. Kontakt

skrutky s vedením, ktoré je pod napätím, môže uviest' pod napätie aj kovové časti náradia a viest' k zásahu elektrickým prúdom.

Toto zariadenie nie je určené na to, aby ho použivali osoby (vrátane detí) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami či znalosťami, s výnimkou prípadov, ak sú pod

dozorom osoby zodpovednej za ich bezpečnost alebo od nej získali inštrukcie, ako sa zariadenie používa. Deti by mali byt pod dozorom, aby sa zabezpečilo, že sa so zariadením nebudú hrat.

Zabezpečte obrobok. Obrobok, ktorý je pridržiavaný

upínacími prvkami alebo zverákom, je bezpečnejší ako ten, ktorý pridržiavate len rukou.

TOXICKÉ PRACHY!

Škodlivé / toxické prachy, ktoré vznikajú pri práci s akumulátorovým skrutkovačom, predstavujú ohro- zenie zdravia osoby, ktorá prístroj priamo používa, alebo osôb, ktoré sa nachádzajú v blízkosti zariade- nia. Pri práci noste ochranné okuliare a masku proti prachu!

V žiadnom prípade neopracovávajte materiál, ktorý obsahuje azbest. Azbest

Elektrický nástroj pevne držte. Pri uťahovaní a povo- ľovaní skrutiek môže na krátku dobu príst' k vysokým reakčným momentom.

Elektrický prístroj okamžite vypnite, ak je blokovaný vložený nástroj. Dajte pozor na vysoké reakčné momenty, pretože môžu spôsobit' spätný náraz. Vložený nástroj

je blokovaný v tom prípade, ak je elektrický nástroj preťažený alebo ak sa spriečil v opracovávanom obrobku.

Pri práci na prístroji, ako aj pri preprave alebo uskladnení pretočte prepínač smeru otáčania do strednej pozície (blokovanie). Týmto spôsobom zabránite eúmyselnému nábehu elektrického nástroja.

Pozor na vedenia!

na elektrické vedenia, vedenia plynu alebo vody.

Pred vítaním alebo pílením

steny prípadne skontrolujte hľadačom vedení.

8. Dodatočné bezpečnostné upozornenia

Upozornenia k akumulátoru

1. Akumulátor akumulátorového zariadenia nie je v stave pri dodaní nabitý. Pred prvým uvedením do prevádzky sa preto akumulátor musí nabit'.
2. Pre optimálny výkon akumulátora sa vyhýbajte cyklom hlbokého vybitia! Akumulátor nabíjajte často.
3. Akumulátor skladujte v chlade, najlepšie pri tep-lote 15 °C a nabitý najmenej na 40 %.
4. Lítiu-iónové akumulátory podliehajú prirodzenému starnutiu. Akumulátor sa musí vymenit najneskôr vtedy, keď jeho výkonnost zodpovedá už len 80 % výkonnosti pôvodného stavu! Oslabené články v opotrebovanom akumulátore už nevyhovujú výkonovým požiadavkám a predstavujú tak bezpečnostné riziko.
5. Spotrebované akumulátory nehádžte do otvoreného plameňa. Nebezpečenstvo výbuchu!
6. Akumulátor nezapal'ujte ani nespal'ujte.
7. Nevykonávajte hlboké vybitie akumulátorov! HI-

boké vybitie škodí článkom akumulátora. Najčastejšou pričinou hlbokého vybitia akumulátora je dlhé skladovanie, resp. nepoužívanie hlboko vybitých akumulátorov. Ukončite pracovní operáciu, keď výkon zretelne poklesne alebo keď zareaguje ochranná elektronika. Akumulátor uskladnite až po úplnom nabití.

1. Chránte akumulátory, resp. zariadenie, pred pre-tažením! Preťaženie vedie rýchlo k prehriatiu a poškodeniu článkov vnútri telesa akumulátora bez toho, aby sa prehriatie prejavilo navonok.
2. Vyhýbajte sa poškodeniam a nárazom! Akumulátory, ktoré vám spadli z viac ako jednometrovej výšky alebo ktoré boli vystavené silným nárazom, bezodkladne vymeňte, aj keď sa teleso akumulá-tora zdá byť nepoškodené. Vnútorné články aku-mulátora môžu byť vážne poškodené. Dodržte k tomu aj pokyny na likvidáciu.
3. Pri preťažení a prehriatí odpojí integrované ochranné odpojenie zariadenie z bezpečnostných dôvodov. Pozor! Ked’ ochranné odpojenie zariadenie odpojí, už nestláčajte zapínač/vypínač. To môže viest’ k poškodeniu akumulátora.
4. Používajte iba originálne akumulátory. Používanie iných akumulátorov môže viest' k poraneniam, ožiareniu a nebezpečenstvu požiaru.

Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktivne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrtel'ných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

1. Dodržiavajte údaje uvedené na typovom štítku nabíjačky. Nabíjačku pripájajte iba k sieťovému napätiu uvedenému na typovom štítku.
2. Chráňte nabíjačku a vedenie pred poškodením a ostrými hranami. Poškodené káble musí bezodkladne vymenit kvalifikovaný elektrikár.
3. Chráňte nabíjačku a akumulátor pred det'mi.
4. Nepoužívajte poškodené nabíjačky.
5. Nepoužívajte dodanú nabíjačku na nabíjanie iných akumulátorových zariadení.
6. Pri silnom namáhaní sa akumulátor zahrieva. Skôr než začnete s nabíjaním, nechajte akumu-látor vychladnúť na izbovú teplotu.
7. Akumulátory neprebíjajte! Dodržiavajte maximálne doby nabíjania. Tieto doby nabíjania platia len pre vybité akumulátory. Viacnásobné zapojenie nabitého alebo čiastočne nabitého akumulátora vedie k prebitiu a poškodeniu článkov. Akumulátory nenechávajte zapojené v nabíjačke niekol’ko dní.
8. Akumulátory nepoužívajte a nenabíjajte, ak

sa domnievate, že akumulátor bol naposledy nabitý pred viac ako 12 mesiacmi. Je veľmi pravdepodobné, že akumulátor je už nebezpečne poškodený (hlboké vybitie).

1. Nabíjanie pri teplote nižšej ako 10 °C vedie ku chemickému poškodeniu článku a môže viest' k požiaru.
2. Nepoužívajte akumulátory, ktoré sa počas nabíjania zahriali, pretože sa mohli nebezpečne poškodit' články akumulátora.
3. Nepoužívajte akumulátory, ktoré sa počas nabíjania vyduli alebo zdeformovali, resp. vykazovali neobvyklé príznaky (únik plynu, syčanie, praskanie, ...)
4. Akumulátor nevybíjajte úplne (odporúčaná híbka vybitia max. 80 %). Úplné vybitie vedie k predčasnému starnutiu článkov akumulátora.
5. Akumulátory nikdy nenabíjajte bez dozoru!

Zostatkové riziká

Stroj je skonštruovaný podľa stavu techniky a prija- tých bezpečnostnotechnických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zostat- kové riziká.

• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.
• Napriek všetkým prijatým opatreniam môžu pretrvávať zostatkové riziká, ktoré nie sú očividné.
• Zostatkové riziká je možné minimalizovat', ak sa dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu.
• Vyhýbajte sa náhodným uvedeniam stroja do prevádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačit’ tlačidlo prevádzky. Používajte nástroj, ktorý sa odporúča v tejto príručke. Tým sa zabezpečí optimálne fungovanie stroja.
• Nikdy nevkladajte ruky do pracovnej oblasti, ked' je stroj v prevádzke.

9. Správny spôsob použitia

Prístroj smie byt' použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používateľ/obsluhujúca osoba, nie však výrobca.

Sučasťou spravneho učeloveho použitia pristroja je taktiež dodržiavanie bezpečnostnych predpisov, ako aj navodu na montaž a pokynov k prevadzke nachadzajucich sa v navode na obsluhu.

Osoby, które obsluhuju stroj a vykonavaju jeho udržbu, musia byt's nim oboznamene a informovane o možnych nebezpečenstvach.

Okrem toho sa musia prisne dodržiavať platne bezpečnostne predpisy proti urazom.

Treba dodržiavať aj ostatne všeobecne predpisy z oblasti pracovnej mediciny a bezpečnostnej techniky.

Zmeny vykonane na stroji celkom anuluju ručenie vyrobcu a ručenie za škody takto sposobene.

Stroj smie byt' používaný len s originálnym príslušenstvom a nástrojmi výrobcu.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

10. Inštalácia

⚠ POZOR!

Prístroj pred uvedením do prevádzky bezpodmienečne kompletne zmontujte!

V záujme dlhej životnosti akumulátora by ste sa ma-li postarat' o včasné opätovné nabitie LI akumuláto-ra. To je potrebné v každom prípade vtedy, keď zistí-te, že sa výkon akumulátorového prístroja začne zni-žovať.

Upozornenie! Nový alebo dlho nepoužívaný akumulátor sa musí pred prvým alebo novým použitím nabít. Plnú kapacitu dosiahne akumulátor po asi 3–5 nabíjacích cykloch.

Pozor ! Vždy vytiahnite zástrčku, keď nasadzujete alebo vyberáte akumulátor z nabíjačky.

Nikdy nenabíjajte akumulátor, keď je teplota okolia pod 10 °C alebo nad 40 °C.

1. Vložte akumulátor 6 do rýchlonabíjacieho zariadenia 15 (pozrite obrázok C).

2. Zasuňte zástrčku do zásuvky. Blikajúca červená LED indikátora nabitia 16 signalizuje process nabíjania. Červená kontrolka LED 16 zhasne, keď je akumulátor nabitý.

3. Zelená kontrolka LED 17 signalizuje, že je nabíjanie skončené a akumulátor 6 pripravený na použitie.

Nabíjačku vypnite medzi po sebe idúcimi nabíjaniami aspoň na 15 minút. Pritom vytiahnite zástrčku.

Nasadenie a vybratie aku-mulátora z prístroja

Zabezpečte, aby bol prístroj vypnutý predtým než nasadíte akumulátor. Nasadenie akumulátora do elektrického náradia, ktoré je zapnuté, môže viest' k nehodám.

Vkladanie akumulátorového bloku:

Nastavte prepínač smeru otáčania 2 do stredovej polohy (uzáver) a nechajte akumulátorový blok 6 zapadnút do rukoväti.

Odobratie akumulátorového bloku:

Stlačte tlačidlo odblokovania 7 a odoberte akumulátorový blok.

Výmena náradia

Pri zastavení motora sa pohon zaistí, także môžete rýchloupínadlo 13 otvorit' otočením. Po nasadení požadovaného nástroja a jeho zaistení otočením upínadla, môžete ihned' pracovat' d'alej. Aretácia vretena sa uvoľní automaticky s rozbehom motora (stlačením vypínača 3).

Predvol'ba krútiaceho momentu

Predvol'bou krútiaceho momentu 14 môžete nastavit' silu.

Nižšie stupne zvolte pre malé skrutky a mäkké materiály.

Vyššie stupne zvolte pre veľké skrutky, tvrdé materiály, príp. pri vyskrutko-vávaní.

Pre vrtanie zvolte stupeň vrtanie tak, že predvolbu krútiaceho momentu dáte do polohy. Pri vrtaní posuňte aj prepínač prevodu 1 vpred (poloha: 2).

2-stupňová prevodovka

POZOR! Spínač pre vol'bu prevodového stupňa 1 prepínajte len v tom prípade, ak je prístroj odstavený. V opačnom prípade hrozí poškodenie prístroja.

Na prvý stupeň (prepínač 1 v polohe: 1) dosiahnete otáčky asi min-1 a vysoký krútiaci moment. Toto nastavenie sa hodí na všetko skrutkovanie, ale aj na používa-nie príslušenstva (pozri príklad obr. B).

dosiahnete otáčky asi min-1 vhodné na vřtanie (pozri priklad obr. A).

Na uvedenie prístroja do prevádzky stlačte vypínač 3 a držte ho stlačený.

LED pracovné svietidlo 12 svieti po jemnom alebo úplnom stlačení spínača ZAP / VYP 3 a umožňuje osvetlenie pracovnej oblasti pri nepriaznivých svetelných podmienkach.

Vypnutie:

Spínač ZAP / VYP 3 je vybavený variabilnou reguláciou rýchlosti. Jemný tlak na spínač ZAP / VYP 3 spôsobí nízke otáčky. S narastajúcim tlakom sa otáčky zvyšujú.

Upozornenie: Integrovaná motorová brzda zabezpečuje rýchle zastavenie.

Prepínanie smeru otáčania

Smer otáčania zmeníte tým, že prepínač smeru otáčania 2 pretlačíte doprava alebo doľava.

Tipy a triky

Kontrolu pred zapnutím, či je skrutko-vací alebo vřt- ací násadec správne nasadený, t. j. či je upevnený v strede upínadla.

Skrutkovacie bity sú označené tvarom aj veľkostou. Ak ste si nie istí, vždy najprv vyskúšajte, či bit sedí bez vôle v hlave skrutky.

Krútiaci moment:

Hlavne menšie skrutky a bity sa môžu poškodit', ak použijete príliš vysoký krútiaci moment alebo nastavíte vysoké otáčky.

Tvrdé skrutkovanie (do kovu):

Obzvlášť vysoké krútiace momenty bývajú pri zo- skrutkovaní kovov s použitím násadkových klúčov. Zvolte nízke otáčky.

Mäkké skrutkovanie (napr. do mäkkého dreva):

Pri vřtaní do dreva, kovu a iných materiálov dajte bezpodmienečne pozor na:

Pri malom priemere vrtáka používajte vysoké otáčky a pri veľkom priemere vrtáka nízke otáčky.

Pri tvrdých materiáloch vol'te nízke otáčky, pri mäkkých materiáloch vysoké.

Zaistite alebo upevnite (ak sa dá) obrobok do upínacieho zariadenia.

Označte si miesto, kde sa má vítať jamkovačom alebo klincom a na predvítanie zvol’te nízke otáčky.

Niekol'kokrát vytiahnite otáčajúci sa vrták z diery, aby sa odstránili piliny a vrták vetral.

Vítanie do kovu:

Používajte vrtáky do kovu (HSS). Pre najlepšie výsledky by ste mali vrták chladit' olejom. Vrtáky do kovu môžete použit' aj na vřtanie do umelej hmoty.

Vítanie do kameňa:

Používajte vrtáky do dreva s vystre- d'ovacou špičkou, na hlboké vítanie použite špirálový vrták, na veľké prie-mery Forstnerov vrták. Malé skrutky môžete do mäkkého dreva zaskrutkovat' aj priamo, bez predvítavania.

Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN.

Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom.

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo toto pripojené k

elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F.

Vytlačenie označenia typu na prípojnom kábli je predpis.

11. Čistenie

Nebezpečenstvo!

Pred všetkými údržbovými a čistiacimi prácami vy-tiahnite akumulátor.

Čistenie

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili priamo po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnút umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

12. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamřzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C. Elektrický prístroj skladujte v originálnom obale. Elektrický prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkostou. Návod na obsluhu skladujte pri elektrickom prístroji.

13. Údržba

Vo vnútri prístroja sa nenachádzajú žiadne d'alšie die- ly vyžadujúce údržbu.

Prípojky a opravy elektrickej

Prípojky a opravy elektrickej výbavy smie vykonávat' iba vyučený elektrikár.

V prípade otázok uved'te, prosím, nasledujúce údaje:

Je potrebné dbat' na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál. Diely podliehajúce opotrebeniu*: Brúsne kotúče, uhlíkové kefy

14. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit' nápravu, ked' váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovat' a odstránit' problém, obrát'te sa na vašu servisnú dielňu.

Porucha Možná príčina Náprava
Prístroj neštartuje.	Akumulátor je vybitý	Skontrolujte akumulátor, v prípade potreby zaria-d'te opravu uznávaným elektrikárom
	Zapínač/vypínač je chybný Oprava autorizovaným servisným strediskom
	Motor je chybný Oprava autorizovaným servisným strediskom
Motor sa zastavuje počas prevádzky	Akumulátor je vybitý Nabite akumulátor
	Akumulátor nie je správne nasadený Znova nasad'te akumulátor
	Akumulátor je chybný Vyčistite kontakty, vymeňte originálny akumulátor
Znížený výkon	Akumulátor je vyčerpaný Vymeňte akumulátor
	Akumulátor nie je nabitý na plnú kapacitu	Nabite akumulátor

15. ikvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použit alebo sa môže dat do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. Kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovat podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovat s domovým odpadom. Tento výrobok sa musí odovzdat' na to určenému zbernému stredisku. K tomu môže dôjst' napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stre- disku na recykláciu odpadu z elektrických a elektro- nických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenci- álne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbor- nou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informá- cie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inšti- túcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elek- trických a elektronických zariadení alebo od vášho odvozu odpadkov.

Ako spotrebitel' máte zákonnú povinnost' odovzdat' všetky batérie a akumulátory bez ohľadu na to, či obsahujú škodlivé látky* alebo nie, zbernému stredisku vo vašej obci/mestskej časti alebo v predajni, aby mohli byť odvezené na ekologickú likvidáciu.

*označené: Cd = kadmium, Hg = ortuť, Pb = olovo

Zrejmé vady musia byt predstavené v priebehu 8 dni po obdržaní tovaru, inác zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktorú sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každů časť aparátu, ktorá sa v priebehu tohto času može stať dokázatelné nefunkčnou dôsledkom materiálnej či výrobnej

vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatefovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylůčené.

Garancija SI
