HASZNÁLATI ÚTMUTATÓ Pandora PRF0120979 ELICA

• Vložte digestor zhora do vytvoreného otvoru tak, ako je vyobrazené (Obr. 2).82 Indikátor znečistenia ltrov Digestor oznámi kedy je potrebné vykonať údržbu ltrov: Tukový lter (približne každých 40 hodín používania): všetky Led kontrolky sa rozsvietia na modro Pachový lter s aktívnym uhlím (približne každých 160 hodím používania): všetky Led kontrolky sa rozsvietia na modro, led L2 a L3 bliká. Reset znečistenia ltrov Po vykonaní údržby ltrov dlhšie zatlačte na tlačidlo T1 a T3, led kontrolky L1, L2 a L3 blikajú na modro a následne denitívne zhasnú. Tento indikátor je za normálnych okolností deaktivo- vaný. Pre jeho aktiváciu je potrebné postupovať nasledovne: Keď je digestor vypnutý, zatlačte a súčasne podržte dlhšie stlačené tlačidlá T1 a T2: najprv sa rozsvieti L1 a po- tom aj L2 a L3, následne po uvoľnení tlačidiel budú led kontrolky L2 a L3 krátko zablikajú, čím označia úspešnú aktiváciu. Deaktivácia LED označujúcich znečistenie uhlíko- vého ltra: zopakujte vyššie opísanú operáciu, najskôr sa rozsvietia súčasne led kontrolky L1, L2 a L3, následne po uvoľnení tlačidiel sa led kontrolky L2 a L3 vypnú, čím označia úspešnú deaktiváciu. ÚDRŽBA Tukový lter Zachytáva častice tuku pochádzajúce z varenia. Tukový lter a zberná mriežka nachádzajúca sa pod ním musia byť vyčistené raz za mesiac (alebo vtedy, keď sy- stém indikácie znečistenia ltrov – pre modely, ktoré týmto systémom disponujú – nahlási takúto potrebu), za pomoci nie agresívneho čistiaceho prostriedku, manuálne alebo v umývačke pri nízkej teplote s krátkym cyklom. Pri umývaní v umývačke môže kovový tukový lter stratiť farbu, ale jeho ltračné schopnosti sa nijako nemenia. Filter s aktívnym uhlím (len pre verziu s ltráciou) Za- chytáva nepríjemné pachy tvoriace sa pri varení. Znečistenie uhlíkového ltra sa prejaví po dlhšom používaní v závislosti od typu kuchyne a pravidelnosti čistenia tuko- vého ltra. V každom prípade je potrebné vymeniť kartušu maximálne po štyroch mesiacoch. Po vybratí tukových ltrov je možné vložiť uhlíkové ltre (Obr. 8) . Fungovanie Pre normálne fungovanie výrobku je potrebné otvoriť výsuvný vozík nasledovným spôsobom. Zatlačením na sklo smerom nadol, viď obr. 12, dosiahneme odistenie a otvo- renie. Následne na otvorenie výsuvného vozíka môže byť uvedený do chodu motor odsávania pomocou ovládačov na klávesnici, ako je uvedené nižšie. Zatvorenie panelu sa robí rovnako, teda treba zatlačiť na čelné sklo až do úpl- ného zasunutia vozíka. T1. T2. T3. Tlačidlo ON/OFF timer: stlačením naprogramujte au- tomatické vypnutie: Rýchlosť 1 na dobu 20 minút Rýchlosť 2 na dobu 15 minút Rýchlosť 3 na dobu 10 minút Intenzívna rýchlosť na dobu 5 minút Tlačidlo zníženia rýchlosti (výkonu) odsávania OFF 1: stlačte viackrát, aby ste znížili rýchlosť až po vypnutie digestora. OFF 2: pri akejkoľvek rýchlosti podržať dlhšie stlačené. Tlačidlo ON/zvýšenie rýchlosti (výkonu) odsávania (1-2-3-Intenzívna rýchlosť). Intenzívna rýchlosť má trvanie približne 5 minút, po uplynutí ktorých sa automaticky prepne na rýchlosť 2.83 HU - Szerelési és használati útmutató Pontosan kövesse az útmutatóban leírt utasításokat. Az útmutatóban leírtak be nem tartása miatt bekövetkezett pro- blémákért, károkért vagy tűzesetekért nem vállalunk sem- milyen felelősséget. Az elszívót a főzés során keletkezett gőz és füst elvezetésére és kizárólag otthoni használatra tervezték. Az elszívó külső megjelenése eltérhet az útmutatóban szereplő berendezéstől, de a használati, karbantartási és szerelési útmutató ugyanúgy érvényes rá. ! Őrizze meg a használati útmutatót, hogy szükség esetén később is használni tudja. Eladás, átadás vagy költözés során ügyeljen rá, hogy a készülék mellett legyen. ! Figyelmesen olvassa el az utasításokat: fontos infor- mációkat tartalmaz a szereléssel, használattal és bizton- sággal kapcsolatban. ! Se elektronikusan, se mechanikusan ne módosítsa a ter- méket vagy a vízelvezető csöveket. ! A termék felszerelése előtt győződjön meg róla, hogy min- den alkatrésze sértetlen. Ha nem így lenne, beszéljen az eladóval és ne folytassa a felszerelést. Figyelmeztetés Tisztítás vagy karbantartás előtt áram- talanítsa az elszívót a villásdugó kihúzásával vagy a biztosíték lekapcso- lásával. A szerelési és karbantartási munkákat védőkesztyűben végezze. A beren- dezést 8 év alatti gyermekek és csök- kent zikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a szükséges tapasztalattal és ismerettel nem rendelkező személyek csak felüg- yelet mellett vagy a berendezés bizton- ságos használatáról szóló oktatás és a lehetséges kockázatok megértése után használhatják. Vigyázzon, hogy gyermekek ne játsza- nak a berendezéssel. Felügyelet nélküli gyermek se tisztítást, se karbantartást nem végezhet. Más gázzal vagy egyéb üzemanyaggal üzemelő berendezéssel való együttes használat esetén gondoskodjon a ko- nyha megfelelő szellőzéséről. Az elszívó kívül és belül is gyakran kell tisztítani (HAVONTA LEGALÁBB EGY- SZER), szigorúan betartva az útmuta- tóban szereplő utasításokat. Az elszívó tisztítására és a szűrők cse- réjére és tisztítására vonatkozó utasítá- sok be nem tartása tűzveszéllyel jár. Szigorúan tilos nyílt lángon ételt ké- szíteni. Nyílt láng használata károsíthatja a szűrőket és tüzet okozhat, ezért kerülni kell. Felügyelet mellett süssön bármit, neho- gy a forró olaj lángra kapjon. FIGYELEM: A főzőlap használatakor az elszívó hozzáférhető részei felmelege- dhetnek. Figyelem! Ne helyezze áram alá a ké- szüléket a szerelés befejezése előtt. A füstelvezetéssel kapcsolatos műszaki és biztonsági előírások tekintetében szigorúan tartsa be az illetékes hatósá- gok előírásait. A beszívott levegő nem vezethető gázzal vagy egyéb üzemanyaggal működtetett berendezés füstelvezető csövébe. Ne használja az elszívót nem megfelelően felszerelt ráccsal! SOHA ne használja az elszívót más tár- gyak tartására, kivéve, ha ez kifejezet- ten engedélyezett. Kizárólag a termékkel szállított csava- rokat használja a szereléshez, illetve, ha nincsenek, akkor csak hozzávaló csavarokat vásároljon. A szerelési út- mutatóban meghatározott hosszúságú csavarokat használjon. Ha kétségei vannak, forduljon a márkaszervizhez vagy szakemberhez.84 FIGYELEM! A szerelési útmutatónak nem megfelelően szerelt csavarok és berendezések elektromos pro- blémákhoz vezethetnek. Az mutatóban leírtak be nem tartása miatt bekövetkezett problémákért, káro- kért vagy tűzesetekért nem vállalunk semmilyen felelősséget. Mivel folyamatosan fejlesztjük ter- mékeinket, fenntartjuk magunkat a jogot azoknak a fejlesztésekkel összhangban történő műszaki, üzemi vagy esztétikai jellemzőinek módosítására Külső mo- toros kivitelnél az elszívó megfelelő működéséhez ugyanattól a gyártótól származó elszívó blokkot (külső motort) kell alkalmazni. Ezen a berendezés az elektromos és elektronikus berendezések hulla- dékairól szóló 2012/19/EC irányelv- nek megfelelő jelölés látható. Ennek megfelelő megsemmisítésével a felha- sználó hozzájárul az esetleges környe- zeti károsodások megelőzéséhez. A terméken vagy a kísérő dokumentu- mokon látható szimbólum jelzi, hogy nem kezelhető háztartási hulla- dékként, hanem a megfelelő, elektro- mos és elektronikus berendezéseknek fenntartott szelektív hulladékgyűjtőbe kell elhelyezni. A helyi hulladékgyűjtési szabályoknak megfelelően dobja ki. A termék kezelésével, hasznosításával és újrahasznosításával kapcsola- tos további információkért keresse a helyi illetékes hivatalt, a háztartási hulladékgyűjtő társaságot vagy azt az üzletet, ahol a terméket vásárolta. Az alábbi szabványok betartásával ter- vezett, tesztelt és gyártott berendezés:

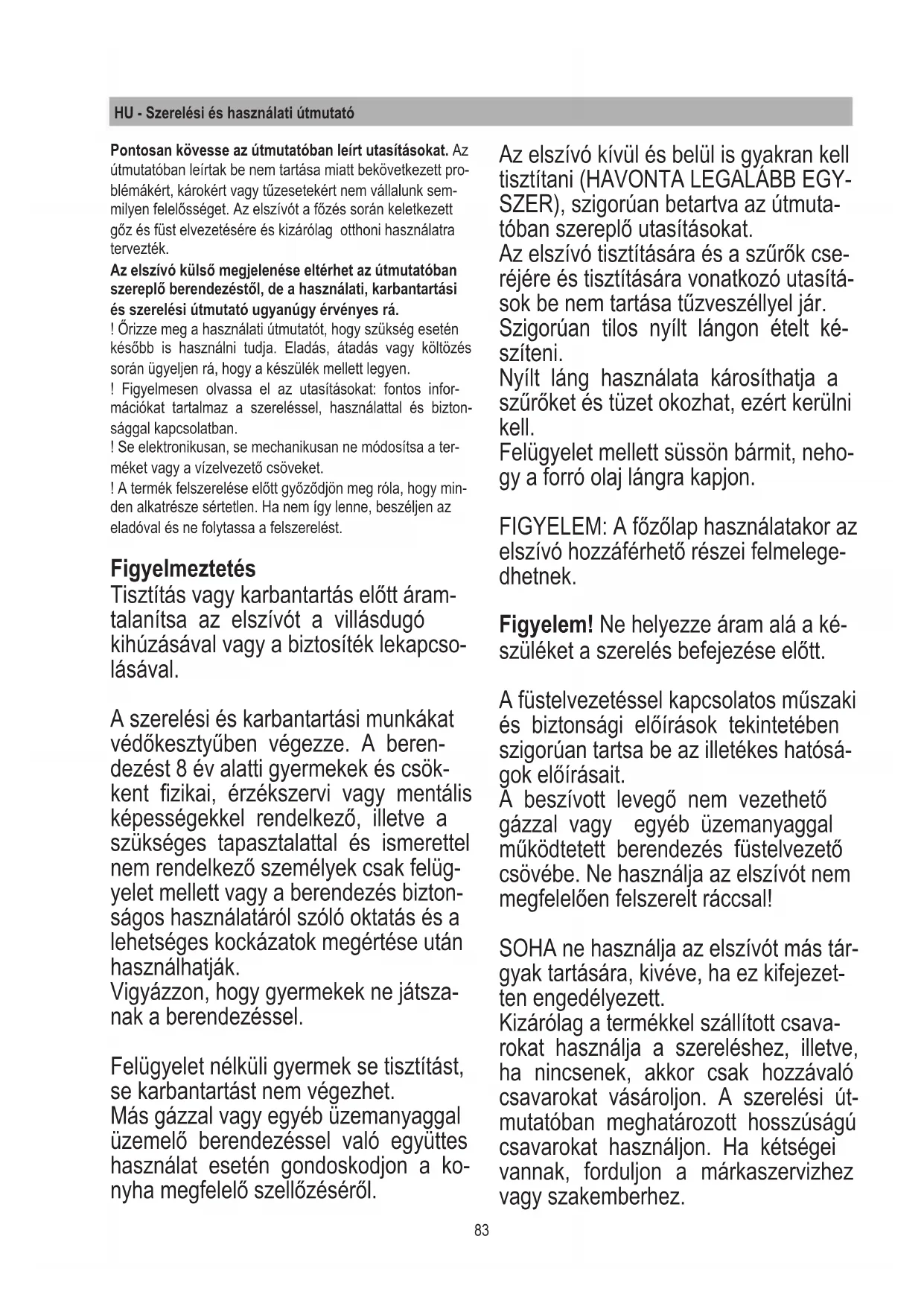

• Biztonság: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.

• Teljesítmény: CEI/EN 61591; ISO

3-2; CEI/EN 61000-3-3. Hasznos tanácsok a környezeti károsodás csök- kentése érdekében: A főzés megkezdé- sekor a legkisebb fokozatban kapcsolja be az elszívót, a főzés után is hagyja bekapcsolva néhány percig. Csak nagy füst vagy gőz esetén kapcsolja maga- sabb fokozatba, a booster funkciót csak kivételes esetben használja. A szagel- szívó rendszer hatékonyságának fenn- tartásához cserélje ki a szűrőket, ami- kor az szükségessé válik. A zsírszűrő hatékonyságának fenntartásához tisztítsa ki, amikor az szükségessé válik. A hatékonyság növelése és a za- jcsökkentésérdekében az útmutatóban meghatározott legnagyobb átmérőjű csöveket használja. Felhasználás Az elszívó szabadba kivezetett vagy belső légtérben keringtető szénszűrős változatban használható. Szabadba kivezetett Az összekötőelem karimájára rögzített kimenő csövön át kerül kivezetésre a szabadba. A kimenő cső átmérőjének meg kell eg- yeznie a csatlakozó gyűrűjével. Figyelem! A kivezetőcső nem tartozék, külön kell beszerezni. A vízszintes ré- szen a cső enyhén lejtsen (kb. 10°), hogy könyebben kivezesse a levegőt. Az esetleges szénszűrőket ki kell venni.85 Szűrős változat A beszívott levegőt zsírtalanítja, mielőtt visszaforgatja a helységbe. Ha ebben az üzemmódban használja az elszívót, szükséges beszerelni a szénszűrőket. Megjegyzés: A szénszűrökön átvezetett levegőt egy, a berendezés oldalán talál- ható csövön át jut vissza a konyhába. Szerelés Megjegyzés: oly módon kell felszerelni, hogy karbantartás esetén bármikor hoz- zá lehessen férni az elszívóhoz és az elektromos alkatrészekhez. FIGYELMEZTETÉS: Az elektromos alkatrészeket tartalmazó fémdoboz ne legyen közelebb, mint 65 cm a gázfőzőlaphoz és 65 cm-re legyen az elszívó beszívójától. JÓ TANÁCS Javasoljuk, hogy az elektro- mos alkatrészeket tartalmazó fémdoboz legalább 10 cm-re legyen a plafontól és megfelelő távolságra a hőforrásoktól (pl.: sütő oldalától, vagy a főzőlaptól). Ha a gázfőzőlap szerelési útmutatójában nagyobb távolság szerepel, akkor azt kell gyelembe venni. Elektromos csatlakozás Az elszívó bekötését szakemberrel vé- geztesse. A hálózati feszültség feleljen meg az el- szívó hátoldalán lévő címkén jelzett ér- téknek. Ha villásdugóval ellátott, akkor olyan szabványos dugaljba dugja be, ahol szerelés után is hozzáférhető lesz. Ha nincs hozzá villásdugó (közvetlen kapcsolat a hálózatra) vagy a szerelés után nem lenne hozzáférhető a dugalj, akkor kössön rá egy szabványos bifázi- sú kapcsolót, amely III. kategóriájú túlfeszültség esetén meg- szünteti az áramellátást és megfelel a szerelési szabályoknak. Figyelem! Mielőtt újra áram alá hel- yezné a készüléket, illetve ellenőrízné a megfelelő működést, vizsgálja meg, hogy a betáp megfelelően lett e felsze- relve. Szerelés Mielőtt felszerelné a készüléket, győződjön meg arról, hogy minden alkatrész sérülésmentes legyen, ellenkező esetben keresse a viszonte- ladót és ne fogjon bele a szerelésbe. Gondosan olvassa el az alábbi utasítá- sokat. Legfeljebb 5 m hosszú elszívó csövet használjon.

• A lehető legkevesebb hajlítással sze- relje a csöveket, mert minden hajlítás 1 méternek megfelelően csökkenti az elszívás hatékonyságát. (Pl.: ha két da- rab 90° esetén a cső nem lehet hoss- zabb 3 méternél).

• Ne alkalmazzon drasztikus irányvál- tást.

• A cső teljes hosszában 150mm átmérőjű legyen.

• Szabványi előírásoknak megfelelő an- yagból készült csövet használjon.

• Az utasítások be nem tartása miatt keletkezett problémákért vagy zajért a gyártó nem vállal felelősséget és nem ad garanciát.86 Külső motor esetén az elszívó blokkot (külső motort) helyezze megfelelő hely- re és szerelje be a légkivezető csövet. Szerelje be a légkivezető csövet a külső motor és a downdraft közé. Az öt lehetőségből válassza ki a légkiveze- tést (6. ábra) és szerelje be a mellékelt összekötőt. A szerelés befejezése, valamint az elektromos bekötés után emelje fel a downdraftot az első rész lenyomásával (lásd 7. ábra). Ezután szűrős változat esetén helyez- ze be a szénszűrőket ( aszűrőket külön adjuk, megfelelő készletben), majd a zsírszűrőket (lásd 8. ábra), ezután az elülső üveget (lásd 9. ábra); ügyeljen az üveg tartóira, ahogy az a 10. ábrán látható.

• Az elektromos alkatrészeket tartal- mazó fémdobozt könnyen elérhető helyre tegye az esetleges karbantartás esetére és kösse be az elszívó elektro- mos csatlakozóit. (11. ábra). A falnyílás kivágása előtt ellenőrizze, hogy a bútorba kerülő bemeneti nyílá- snál ne legyen bútortartó szerkezet vagy bármi más, ami gondot okozhat- na a szerelés során. Ellenőrizze, hogy az elszívó és a főzőlap méretei meg- feleljenek a bútor méreteinek, azaz elvégezhető legyen a szerelés.

• a főzőlap mögötti részen vágjon ki egy négyszögletű nyílást a következő mére- tekkel: (1. ábra ) 822mm X 100mm. Már beszerelt motor esetén vegye ki a csavarokat, majd az elszívó blokkot, hogy be tudja helyezni a downdraftot a nyílásba.

• A kivágott nyílásba szerelje be az el- szívót, az ábrának megfelelően felülről behelyezve (2. ábra). Rögzítse az elszívót a bútorba az el- szívóhoz adott kengyelek segítségével (3. ábra). A kengyelekt az elszívó alsó részén rögzítse (4. Ábra). Mielőtt becsavarná a csavarokat a bútorba, győződjen meg róla, hogy a bútor töké- letesen egyvonalban legyen a munka- lappal. Szerelje rá a takarólécet.

• Belső motor esetén szerelje be a motorblokkot úgy, hogy a légkivezető, igény szerint, lefelé vagy felfelé álljon (5. ábra “”) A motor a downdraft elülső és hátulsó oldalán is felszerelhető. A motor beszerelése után folytassa a légkivezető csövek beszerelésével.87 Szűrőtelítettség jelző Az elszívó jelzi, hogy mikor kell elvégezni a szűrők karban- tartását: Zsírszűrők (kb. minden 40 óra használat után): minden led kék színű Aktív szenes szagszűrő (kb. minden 160 óra használat után): minden led kék színű, az L2 és L3 ledek villognak Szűrőtelítettség reset A szűrők karbantartása után nyomja meg hosszan a T1 és T3 gombokat, ekkor az L1, L2 és L3 ledek röviden kéken fognak villogni, majd kialszanak. Aktív szenes szagszűrő telítettség jelzőjének aktiválása Általában ez a jelző ki van kapcsolva. Aktiváláshoz tegye a következőket: Kikapcsolt elszívónál egyszerre nyomja le és tartsa hoss- zan lenyomva a T1 és T2-t: előbb az L1, majd az L2 és az L3 is kigyullad, majd a gombok elengedése után az L2 és az L3 röviden villogva jelzik, hogy sikeres volt az aktiválás. Aktív szenes szagszűrő telítettség jelzőjének kikapc- solása: ismételje meg a fenti műveletet, először egyszerre felkapcsolódnak az L1, L2 és L3 ledek, majd a gombok elengedése után az L2 és az L3 ledek kialszanak, ezzel jelezve, hogy sikeres volt a kikapcsolás. KARBANTARTÁS Zsírtalanító szűrő Felfogja a főzés során keletkező zsírrészecskéket. A zsírtalanító szűrőt és az alatta lévő gyűjtőrácsot havonta egyszer (vagy amikor a szűrőtelítettség jelző - ha van az adott modellen - jelzi annak szükségességét) nem agres- szív tisztítószerekkel le kell tisztítani. Mosógatógéppel való mosás esetén a fém zsírtalanító szűrő színét vesztheti, de ez nem változtatja meg a szűrési teljesítményét. Aktív szenes szűrők (csak szűrős modellnél) A főzés során keletkező szagokat semmisíti meg. A szénszűrők, konyhától és a zsírtalanító szűrők tisztításá- nak gyakoriságától függően, rövidebb vagy hosszabb idő után telítődnek. A patront legkésőbb négyhavonta minden- képpen ki kell cserélni. A működtetést leíró fejezetben leírt módon kinyitva az üve- get szerelje be a zsírtalanító szűrőket, szűrős változatnál pedig a szénszűrőket és a díszrácsot (8. ábra). Működés A termék megfelelő működéséhez az alábbi módon kell kinyitni a kihúzható tartót. Nyomja az üveget lefelé a 12. ábrán látható módon, így kiakad és kinyílik. A kihúzható tartó kinyitása után bekapc- solhatja az elszívó motort az alább leírt nyomógombok segítségével. A panelt hasonlóan kell kinyitni, nyomja az elülső üveget a tartó teljes bezárásáig. T1. T2. T3. ON/OFF időzítő gomb: nyomja meg az automata ki- kapcsolás beprogramozásához:

1. sebesség: 20 perc

2. sebesség: 15 perc

3. sebesség: 10 perc
