Pandora PRF0120979 - Köögituulutus ELICA - Tasuta kasutusjuhend

Mark	ELICA
Mudel	Pandora PRF0120979
Kategooria	Õhupuhasti
Paigaldustüüp	Sisseehitatav (Downdraft)
Kasutusversioon	Väljatõmme või siseõhu retsirkulatsioon
Sisseehitusmõõdud (L x K)	822 mm x 100 mm
Väljatõmbe toru läbimõõt	150 mm
Elektrivarustus	220-240 V ~ 50 Hz
Kiiruste arv	3 + intensiivne (Boost)
Automaattaimer	Jah (reguleeritav vastavalt kiirusele)
Filtri tüüp	Metallist rasvafilter (pestav) + Aktiivsöefilter (vahetatav)
Filtri küllastumise indikaator	Jah (sinised LED-id)
Rasvafiltri puhastamine	Iga kuu (käsitsi või nõudepesumasinas)
Aktiivsöefiltri vahetamine	Iga 4 kuu tagant
Turvafunktsioon	Automaatne väljalülitus taimeriga, kaitse lahtise leegi eest
Kasutus	Kodune, toiduvalmistamise suitsu ja aurude eemaldamine
Vastavusstandardid	CEI/EN 60335, CEI/EN 61591, jne.
Kaasasolevad tarvikud	Kinnitusklambrid, rasvafilter, kaitseklaas

Korduma kippuvad küsimused - Pandora PRF0120979 ELICA

Kuidas paigaldada õhupuhasti Pandora PRF0120979?

Lõigake pliidi taha ava mõõtmetega 822 x 100 mm. Sisestage õhupuhasti ülalt, kinnitage see kaasasolevate klambritega, seejärel paigaldage mootorikomplekt ja väljatõmbetoru (läbimõõt 150 mm). Retsirkulatsiooniversiooni puhul paigaldage aktiivsöefiltrid (komplekt müüakse eraldi). Ühendage elektriga pärast täielikku paigaldamist.

Millised on erinevad töörežiimid?

Õhupuhasti töötab väljatõmberežiimis (toru väljapoole) või siseõhu retsirkulatsiooni režiimis (aktiivsöefiltri abil). Retsirkulatsiooni režiimis õhk rasvatustatakse ja filtreeritakse enne ruumi tagasi suunamist.

Kuidas õhupuhastit kasutada?

Lükake klaas alla, et avada imemispaneel. Kasutage nuppe T2 (vähendamine) ja T3 (suurendamine) kiiruse reguleerimiseks (1-2-3-Intensiivne). Intensiivne kiirus kestab 5 minutit ja naaseb seejärel kiirusele 2. Nupp T1 aktiveerib automaatse väljalülituse taimeri.

Kuidas puhastada rasvafiltreid?

Metallist rasvafiltreid puhastatakse kord kuus käsitsi mitteagressiivse puhastusvahendiga või nõudepesumasinas kiirel ja madala temperatuuriga programmil. Pesemine nõudepesumasinas võib filtrit värvida, kuid see ei mõjuta selle tõhusust.

Millal vahetada aktiivsöefiltrit?

Aktiivsöefilter tuleb vahetada iga 4 kuu tagant või sagedamini, kui õhupuhastit kasutatakse palju. Väljavahetamine on vajalik ainult retsirkulatsiooniversiooni puhul.

Kuidas lähtestada filtrite küllastumise indikaatorit?

Pärast filtrite puhastamist või vahetamist vajutage pikalt nuppe T1 ja T3, kuni märgutuled L1, L2 ja L3 vilguvad lühidalt siniselt ja seejärel kustuvad.

Millised on olulised ohutusjuhised?

Enne puhastamist ühendage õhupuhasti alati vooluvõrgust. Ärge kunagi flambeerige toitu õhupuhasti all. Jälgige friteerimist, et vältida tulekahju. Tagage piisav ventilatsioon, kui õhupuhastit kasutatakse koos teiste põlemisseadmetega. Ärge kasutage õhupuhastit ilma paigaldatud rasvafiltrita.

Millist väljatõmbetoru läbimõõtu kasutada?

Väljatõmbetoru läbimõõt peab kogu pikkuses olema 150 mm. Piirake pikkus maksimaalselt 5 meetriga ja vähendage painutuste arvu, et säilitada imemisvõime.

Kuidas ühendada õhupuhasti elektriga?

Ühendamise peab tegema kvalifitseeritud spetsialist. Pinge peab vastama andmesildil olevale. Kui pistik on olemas, ühendage see pärast paigaldamist ligipääsetavasse seinakontakti; vastasel juhul kasutage standardiseeritud kaitselülitit täielikuks lahtiühendamiseks.

Mida teha rikke korral?

Kontrollige esmalt, et toiteallikas on korras ja filtrid pole ummistunud. Vaadake kasutusjuhendist võimalikke veakoode. Kui probleem püsib, võtke ühendust ELICA müügijärgse teeninduse või volitatud tehnikuga.

KASUTUSJUHEND Pandora PRF0120979 ELICA

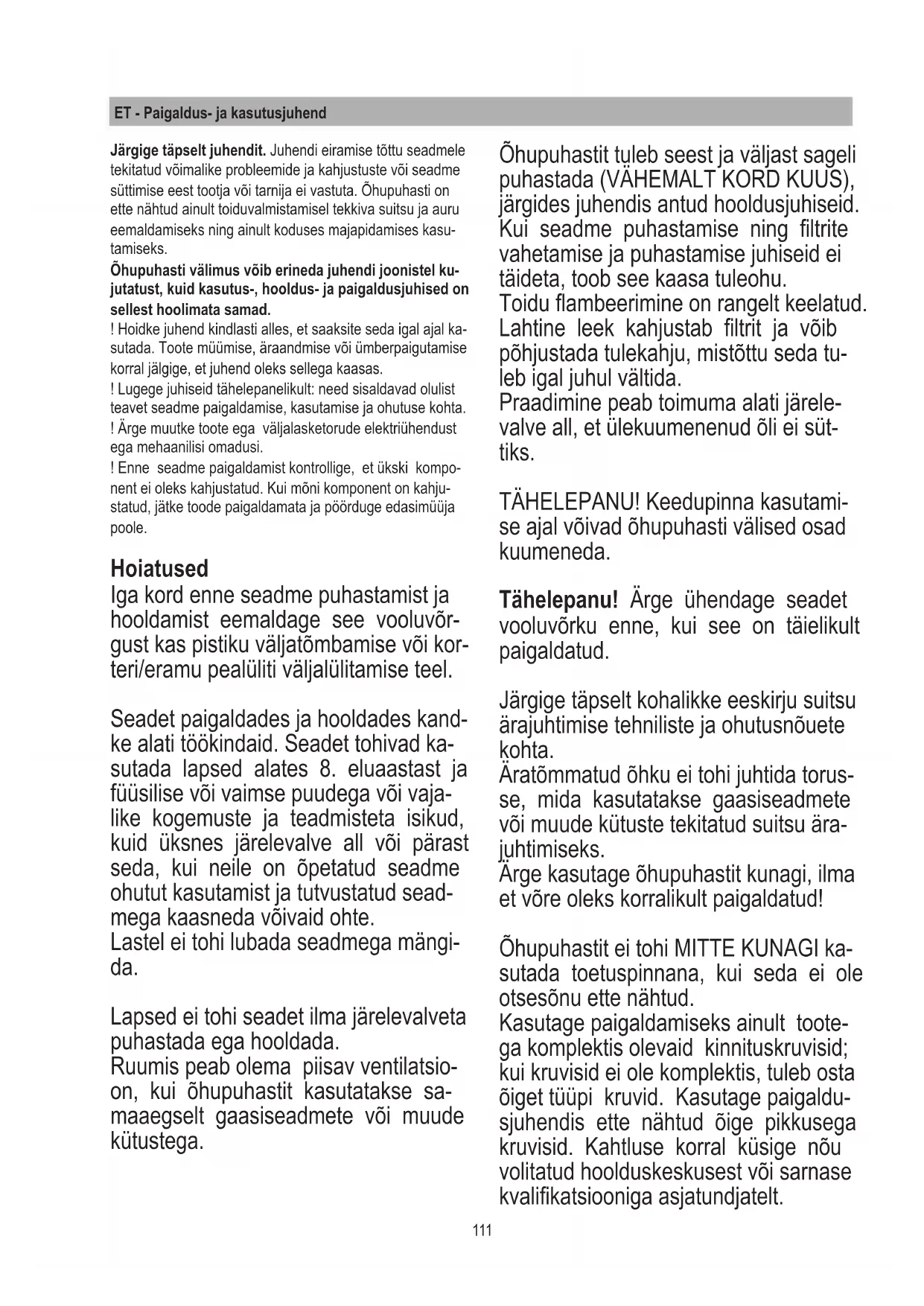

ET Paigaldus-, kasutus- ja hooldusjuhend

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt juhendit. Juhendi eiramise töttu seadmele tekitatud võimalike probleemide ja kahjustuste või seadme süttimise eest tootja või tarnija ei vastuta. Ōhupuhasti on ette nähtud ainult toiduvalmistamisel tekkiva suitsu ja auru eemaldamiseks ning ainult koduses majapidamises kasutamiseks.

Õhupuhasti välimus võib erineda juhendi joonistel ku-jutatust, kuid kasutus-, hooldus- ja paigaldusjuhised on sellest hoolimata samad.

! Hoidke juhend kindlasti alles, et saaksite seda igal ajal kasutada. Toote müümise, äraandmise või ümberpaigutamise korral jälgige, et juhend oleks sellega kaasas.
! Lugege juhiseid tähelepanelikult: need sisaldavad olulist teavet seadme paigaldamise, kasutamise ja ohutuse kohta.
! Ärge muutke toote ega väljalasketorude elektriühendust ega mehaanilisi omadusi.
! Enne seadme paigaldamist kontrollige, et ükski komponent ei oleks kahjustatud. Kui mõni komponent on kahjustatud, jätke toode paigaldamata ja pöörduge edasimüüja poole.

Hoiatused

lga kord enne seadme puhastamist ja hooldamist eemaldage see vooluvõrgust kas pistiku väljatõmbamise või korteri/eramu pealüliti väljalülitamise teel.

Seadet paigaldades ja hooldades kandke alati töökindaid. Seadet tohivad kasutada lapsed alates 8. eluaastast ja füüsilise või vaimse puudega või vaja-like kogemuste ja teadmisteta isikud, kuid üksnes järelevalve all või pärast seda, kui neile on öpetatud seadme ohutut kasutamist ja tutvustatud seadmega kaasneda võivaid ohte.

Lastel ei tohi lubada seadmega mängida.

Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

Ruumis peab olema piisav ventilatsio-on, kui õhupuhastit kasutatakse sa-maaegselt gaasiseadmete või muude kütustega.

Õhupuhastit tuleb seest ja väljast sageli puhastada (VÄHEMALT KORD KUUS), järgides juhendis antud hooldusjuhiseid. Kui seadme puhastamise ning filtrite vahetamise ja puhastamise juhiseid ei täideta, toob see kaasa tuleohu.

Toidu flambeerimine on rangelt keelatud. Lahtine leek kahjustab filtrit ja võib põhjustada tulekahju, mistõttu seda tu- leb igal juhul vältida.

Praadimine peab toimuma alati järelevalve all, et ülekuumenenud öli ei süttiks.

TÄHELEPANU! Keedupinna kasutamise ajal võivad õhupuhasti välised osad kuumeneda.

Tähelepanu! Ärge ühendage seadet vooluvörku enne, kui see on täielikult paigaldatud.

Järgige täpselt kohalikke eeskirju suitsu ärajuhtimise tehniliste ja ohutusnõuete kohta.

Äratõmmatud õhku ei tohi juhtida torusse, mida kasutatakse gaasiseadmete või muude kütuste tekitatud suitsu ära-juhtimiseks.

Ärge kasutage õhupuhastit kunagi, ilma et vöre oleks korralikult paigaldatud!

Õhupuhastit ei tohi MITTE KUNAGI kasutada toetuspinnana, kui seda ei ole otsesõnu ette nähtud.

Kasutage paigaldamiseks ainult toote-ga komplektis olevaid kinnituskruvisid; kui kruvisid ei ole komplektis, tuleb osta öiget tüüpi kruvid. Kasutage paigaldusjuhendis ette nähtud öige pikkusega kruvisid. Kahtluse korral küsige nõu volitatud hoolduskeskusest või sarnase kvalifikatsiooniga asjatundjatelt.

TÄHELEPANU! Kui kruvisid ja kinnitusvahendeid ei paigaldata vastavalt neile juhistele, võib see tuua kaasa elektriga seotud ohtusid.

Juhendi eiramise tõttu seadmele tekitatud probleemide ja kahjustuste või seadme süttimise eest tootja või tarnija ei vastuta.

Et oma tooteid pidevalt paremaks muuta, jätame endale õiguse arendada nende tehnilisi omadusi, toimimist ja välimust. Välismootoriga režiimi korral tuleb õhupuhasti normaalseks toimimiseks kasutada sama tootja tömbeventilaatorit (välismootorit).

Seade on märgistatud vastavalt Euroopa direktiivile 2012/19/EC elektri- ja elektroonikaseadmete jäätmete kohta (Waste Electrical and Electronic Equipment, WEEE). Toote nõuetekohase kõrvaldamisega aitab kasutaja ära hoida võimalikke kahjusid keskkonnale ja tervisele.

Sümbol 📄 tootel või sellega kaasas olevates dokumentides tähendab, et toodet ei tohi käsitleda olmejäätmena, vaid see tuleb viia elektri- ja elektroonikaseadmete ringlussevõtuks ette nähtud kogumispunkti. Toode tuleb kõrvaldada kooskõlas sellekohaste kohalike eeskirjadega. Toote käitlemise, taaskasutamise ja ringlussevõtu kohta lisateabe saamiseks võtke ühendust asjaomase kohaliku ametiasutuse, jäät-meettevõtte või toote müünud kauplu-sega.

Seade on projekteeritud, katsetatud ja valmistatud kooskõlas standarditega, mis käsitlevad:

• ohutust: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
  • toimivust: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
• elektromagnetilist ühilduvust (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Soovitusi õigeks keskkonnamõju vähendavaks kasutamiseks: toiduvalmistamist alustades lülitage õhupuhasti sisse miinimum-võimsusel ja jätke see tööle ka mõneks minutiks pärast toiduvalmistamise lõpetamist. Suurendage võimsust ainult juhul, kui suitsu ja auru on väga palju, ning turborežiimi kasutage ainult äärmisel juhul. Et lõhna eemaldav süsteem toimiks tõhusalt, vahetage vastavalt vajadusele filtrit/filtreid/sütt. Puhastage vajaduse korral rasvafiltrit, et see toimiks tõhusalt. Võimalikult suure tõhususe ja võimalikult väikese müra tagamiseks kasutage juhendis ette nähtud maksimaalse läbimõõduga torusid.

Kasutamine

Öhupuhastit saab kasutada äratömberežiimil või filtreerival siserin-glusega režiimil.

Äratõmberežiim

Aur juhitakse ühendusääriku külge kinnitatud väljalasketoru kaudu välja. Väljalasketoru peab olema sama läbimõõduga nagu ühendusrõngas. Tähelepanu! Väljalasketoru ei kuulu komplekti ja see tuleb juurde osta. Toru horisontaalne osa peab olema väikese ülespoole kaldega (u 10°), et hõlbustada öhu väljajuhtimist. Kui õhupuhasti on varustatud söefiltritega, tuleb need välja võtta.

Filtreerimisrežiim

Äratõmmatud õhk puhastatakse rasvast ja juhitakse ruumi tagasi. õhupuhasti kasutamiseks sellel režiimil tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem. Märkus. Sõefiltrid läbinud õhk juhitakse kööki tagasi läbi toru, mis suunab õhu kapi küljele.

Paigaldamine

Märkus. Seade tuleb paigaldada nii, et tagada võimalikeks parandustöödeks alaline juurdepääs seadmele ja selle elektroonilistele komponentidele.

HOIATUS. Elektroonilisi komponente sisaldav metallkarp tuleb paigutada vähemalt 65 cm kaugusele gaasipliidist ja igal juhul 65 cm kaugusele õhupuhasti sissetõmbeavast.

SOOVITUS. Soovitame paigaldada elektroonilisi komponente sisaldava metallkarbi vähemalt 10 cm kõrgusele põrandast ja piisavalt kaugele kõikidest soojusallikatest (nt pliidi külg või keedupind). Kui gaasipliidi paigaldamisjuhendis on ette nähtud suurem kaugus, tuleb seda järgida.

Elektriühendus

Öhupuhasti peab vooluvõrguga ühenda-ma kvalifitseeritud spetsialist.

Vooluvõrgu pinge peab vastama õhupuhasti siseküljel asuval etiketil näidatud pingele. Kui õhupuhastil on olemas pistik, tuleb see ühendada nõuetekohase pistikupesaga, mille asukoht on juurdepääsetav ka pärast seadme paigaldamist. Kui pistik puudub (seade ühendatakse otse vooluvõrku) või kui pistikupesa ei asu pärast seadme paigaldamist juurdepääsetavas kohas, paigaldage vastavalt asjakohasele juhendile nõuetekohane bipolaarne kaitselüliti, mis tagab täieliku väljalülitamise vooluvõrgust ülepinge lll kategooria tingimustel.

Tähelepanu! Iga kord enne öhupuhasti vooluvörku ühendamist ja kontrollimist, kas seade toimib nöuetekohaselt, jälgige, et elektrikaabel oleks korralikult ühendatud.

Paigaldamine

Enne seadme paigaldamist kontrollige, et ükski komponent ei oleks kahjustatud. Kui mõni komponent on kahjustatud, jätke seade paigaldamata ja pöörduge edasimüüja poole. Samuti lugege tähelepanelikult läbi köik alljärgnevad juhised.

Kasutage õhu väljajuhtimiseks maksimaalselt 5 meetri pikkust toru.

• Torustikus peaks olema võimalikult vähe pöördekohti, sest iga pöördekoht vähendab tõmbe tõhusust ühe jooksva meetri ulatuses (nt kui torustikus on kaks 90° nurka, ei tohiks see olla üle 3 meetri pikk).
  • Vältige järske suunamuutusi.
• Kasutage toru, mille läbimõõt on kogupikkuses 150 mm.
• Kasutage nõuetele vastavast materja-list toru.
• Eeltoodud juhiste täitmata jätmise korral ei vastuta tarnija läbilaske ja müratasemega seotud probleemide eest ning garantii ei kehti.

Enne ava tegemist kontrollige, et kapi selles osas, kuhu õhupuhasti paigu-tatakse, ei oleks kapi detaile või muid osi, mis võiksid paigaldamist takistada. Kontrollige, et õhupuhasti ja keedupin-na mõõtmed oleksid kapiga vastavuses ja paigaldamine seega teostatav.

- Tehke keedupinna tahaossa nelinurkne ava, mille möötmed on järgmised (joonis 1):

822mm X 100mm.

Mudelil, millel mootor on juba ühenda-tud, tuleb kruvid välja keerata ja mootor eemaldada ning seejärel allatõmbeseade (downdraft) avasse paigaldada.

• Asetage õhupuhasti ülevalt poolt avasse, nagu on näidatud joonisel 2.
• Kinnitage õhupuhasti kapi sisemusse, kasutades komplektis olevaid kinnitustugesid (joonis 3). Kinnitage toed õhupuhasti alaossa (joonis 4). Enne kruvide kinnitamist kapi külge kontrollige, et toode oleks tööpinnaga täpselt risti.

- Küljes oleva mootoriga mudeli puhul paigaldage mootor, suunates õhuvälja-laskeava vastavalt eelnevalt valitud asendile kas alla või üles (joonis 5).

Mootori võib paigaldada kas allatõmbeseadme esi- või tagaküljele. Kui mootor on paigaldatud, paigaldage õhu väljala- sketorustik.

Välismootoriga mudeli puhul paigutage välismootor sobivasse kohta ja paigaldage öhu väljalasketoru. Seejärel pai-galdage välismootori ja allatömbese-adme vaheline öhuväljalasketorustik. Valige üks viiest võimalikust öhuväljalas-skeavast (joonis 6) ja paigaldage komplektis olev ühendus.

Kui toode on paigaldatud ja vooluvõr-ku ühendatud, tõstke allatõmbeseade üles, vajutades esipaneelile, nagu on näidatud joonisel 7.

Seejärel paigaldage söefiltrid, kui kasutate filtreerimisrežiimi (söefiltreid müüakse eraldi komplektis), ja rasvafiltrid (vt joonis 8) ning esiklaas (nagu on näidatud joonisel 9); jälgige, et klaas kinnituks nii, nagu on näidatud joonisel 10.

- Paigutage elektroonilisi komponente sisaldav metallkarp kohta, kus see oleks võimalikeks parandustöödeks kergesti juurdepääsetav, ja ühendage selle elektrijuhtmed õhupuhastiga (joonis 11).

Kasutamine

Toote normaalseks toimimiseks tuleb avada väljatõmmatav paneel, toimides järgmiselt.

Vajutage klaasi allapoole, nagu on näi-datud joonisel 12. Klaas tuleb lahti ja tekib ava.

Pärast väljatõmmatava paneeli avamist käivitage mootor, kasutades lülituspaneeli allpool kirjeldatud viisil.

Paneeli sulgemiseks toimige samamoodi: vajutage klaasile, kuni paneel sulgub täielikult.

T1. Sisse- ja väljalülitamine ja taimer: vajutage ja valige automaatse väljalülitumise aeg:

Võimsus 1: 20 minutit

Võimsus 2: 15 minutit

Võimsus 3: 10 minutit

Intensiivne võimsus: 5 minutit

T2. Tõmbevõimsuse vähendamine

OFF 1: vajutage korduvalt, et vähendada tömbevöimsust kuni öhupuhasti väljalülitumiseni

OFF 2: vajutage pikalt mistahes võimsusel

T3. Tõmbevõimsuse suurendamine (1-2-3-Intensiivne)

Intensiivne võimsus kestab u 5 minutit, misjärel lülitub automaatselt sisse võimsus 2.

Filtrite küllastumise näidik

Õhupuhasti annab märku, kui on vaja filtreid hooldada.

Rasvafilter (u iga 40 kasutustunni järel): köik sinised LED-tuled.

Aktiivsöega löhnafilter (u iga 160 kasutustunni järel):

kõik sinised LED-tuled, tuled L2 ja L3 vilguvad.

Filtrite küllastumise näidiku nullimine

Pärast filtrite hooldamist vajutage pikalt nuppe T1 ja T3. Tu-led L1, L2 ja L3 vilguvad lühikest aega siniselt ja seejärel kustuvad.

Aktiivsöega löhnafiltri küllastumise näidiku aktiveerimine

See näidik on tavaliselt deaktiveeritud. Näidiku aktiveerimiseks toimige järgmiselt.

Kui õhupuhasti on välja lülitatud, vajutage pikalt ja samaa- egselt nuppe T1 ja T2. Köigepealt süttib tuli L1 ning seejärel ka L2 ja L3. Pärast vajutamise lõpetamist vilguvad L2 ja L3 lühikest aega, näidates, et aktiveerumine on toimunud.

Söefiltri küllastumise näidiku deaktiveerimine: korrake eespool kirjeldatud toimingut. Köigepealt süttivad sama-aegselt tuled L1, L2 ja L3; pärast vajutamise löpetamist tuled L2 ja L3 kustuvad, näidates, et deaktiveerumine on toimunud.

HOOLDUS

Rasvafilter

Eemaldab toiduvalmistamisel tekkivad rasvaosakesed.

Puhastada kord kuus (või kui filtrite küllastumise näidik – juhul kui see on mudelil olemas – selleks märku annab) pehmetoimelise puhastusvahendiga kas käsitsi või madalal temperatuuril ja lühikese tsükliga nõudepesumasinas.

Nõudepesumasinas pesemisel võib metallist rasvafiltri värv tuhmuda, kuid selle filtreerimisomadused jäävad täielikult muutumatuks.

Aktiivsöega filter (üksnes filtreerimisrežiimi korral)

Eemaldab toiduvalmistamisel tekkiva ebameeldiva löhna.

Söefiltri küllastumise aeg söltub toiduvalmistamise viisist ja rasvafiltri puhastamise korrapärasusest. Igal juhul tuleb filtrikassett asendada maksimaalselt iga nelja kuu tagant.

Söefiltrite paigaldamiseks tuleb rasvafiltrid välja võtta (joonis 8).
