Pandora PRF0120979 - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Prekės ženklas	ELICA
Modelis	Pandora PRF0120979
Kategorija	Gartraukis
Montavimo tipas	Įmontuojamas (Downdraft)
Naudojimo versija	Išorinis ištraukimas arba vidinis recirkuliavimas
Įmontavimo matmenys (P x A)	822 mm x 100 mm
Ištraukimo kanalo skersmuo	150 mm
Elektros tiekimas	220-240 V ~ 50 Hz
Greičių skaičius	3 + intensyvus (Boost)
Automatinis laikmatis	Taip (reguliuojamas pagal greitį)
Filtrų tipas	Metalinis riebalų filtras (plaunamas) + Aktyvintos anglies filtras (keičiamas)
Filtrų prisotinimo indikatorius	Taip (mėlynos LED)
Riebalų filtro valymas	Kiekvieną mėnesį (rankiniu būdu arba indaplovėje)
Anglies filtro keitimas	Kas 4 mėnesius
Saugumo funkcija	Automatinis išsijungimas su laikmačiu, apsauga nuo atviros liepsnos
Naudojimas	Buitinis, dūmų ir garų ištraukimas gaminant
Atitikties standartai	CEI/EN 60335, CEI/EN 61591, etc.
Pridedami priedai	Tvirtinimo laikikliai, riebalų filtras, apsauginis stiklas

Dažnai užduodami klausimai - Pandora PRF0120979 ELICA

Kaip sumontuoti gartraukį Pandora PRF0120979?

Išpjaukite 822 x 100 mm angą už kaitlentės. Įkiškite gartraukį iš viršaus, pritvirtinkite jį su pridėtais laikikliais, tada sumontuokite variklio bloką ir ištraukimo kanalą (150 mm skersmens). Recirkuliacinei versijai sumontuokite anglies filtrus (rinkinys parduodamas atskirai). Prijunkite elektros tiekimą po visiško sumontavimo.

Kokie yra skirtingi veikimo režimai?

Gartraukis veikia išorinio ištraukimo režimu (kanalas į lauką) arba vidinio recirkuliavimo režimu (su anglies filtru). Recirkuliavimo režimu oras neriebaluojamas, tada filtruojamas ir grąžinamas į patalpą.

Kaip naudoti gartraukį?

Stumkite stiklą žemyn, kad atidarytumėte įsiurbimo skydelį. Naudokite mygtukus T2 (mažinimas) ir T3 (didinimas) greičiui reguliuoti (1-2-3-intensyvus). Intensyvus greitis trunka 5 minutes, tada grįžta į 2 greitį. Mygtukas T1 aktyvuoja automatinį išsijungimo laikmatį.

Kaip išvalyti riebalų filtrus?

Metaliniai riebalų filtrai valomi kartą per mėnesį rankomis su neagresyviu plovikliu arba indaplovėje greito ir žemos temperatūros ciklu. Plovimas indaplovėje gali pakeisti filtro spalvą, tačiau tai neturi įtakos jo efektyvumui.

Kada keisti anglies filtrą?

Aktyvintos anglies filtras turi būti keičiamas kas 4 mėnesius, arba dažniau, jei gartraukis naudojamas intensyviai. Keitimas reikalingas tik recirkuliacinėje versijoje.

Kaip iš naujo nustatyti filtrų prisotinimo indikatorių?

Išvalius ar pakeitus filtrus, ilgai spauskite mygtukus T1 ir T3, kol lemputės L1, L2 ir L3 trumpai sumirksės mėlynai ir užges.

Kokios yra svarbios saugumo instrukcijos?

Prieš valydami visada atjunkite gartraukį. Niekada nenaudokite atviros liepsnos po gartraukiu. Stebėkite kepimą aliejuje, kad išvengtumėte gaisro. Užtikrinkite pakankamą vėdinimą, jei gartraukis naudojamas su kitais degimo prietaisais. Nenaudokite gartraukio be sumontuoto riebalų filtro.

Kokio skersmens ištraukimo kanalą naudoti?

Ištraukimo kanalo skersmuo per visą ilgį turi būti 150 mm. Apribokite ilgį iki daugiausiai 5 metrų ir sumažinkite vingių skaičių, kad išlaikytumėte įsiurbimo efektyvumą.

Kaip prijungti gartraukį prie elektros?

Prijungimą turi atlikti kvalifikuotas specialistas. Įtampa turi atitikti nurodytą ant gamintojo lentelės. Jei yra kištukas, prijunkite jį į sieninį lizdą, pasiekiamą po montavimo; priešingu atveju naudokite standartinį automatinį jungiklį, kad būtų galima visiškai atjungti.

Ką daryti gedimo atveju?

Pirmiausia patikrinkite, ar elektros tiekimas yra tinkamas, ir ar filtrai nėra užsikimšę. Peržiūrėkite instrukciją dėl galimų klaidų kodų. Jei problema išlieka, susisiekite su ELICA pagalbos tarnyba arba įgaliotu techniku.

NAUDOJIMO INSTRUKCIJA Pandora PRF0120979 ELICA

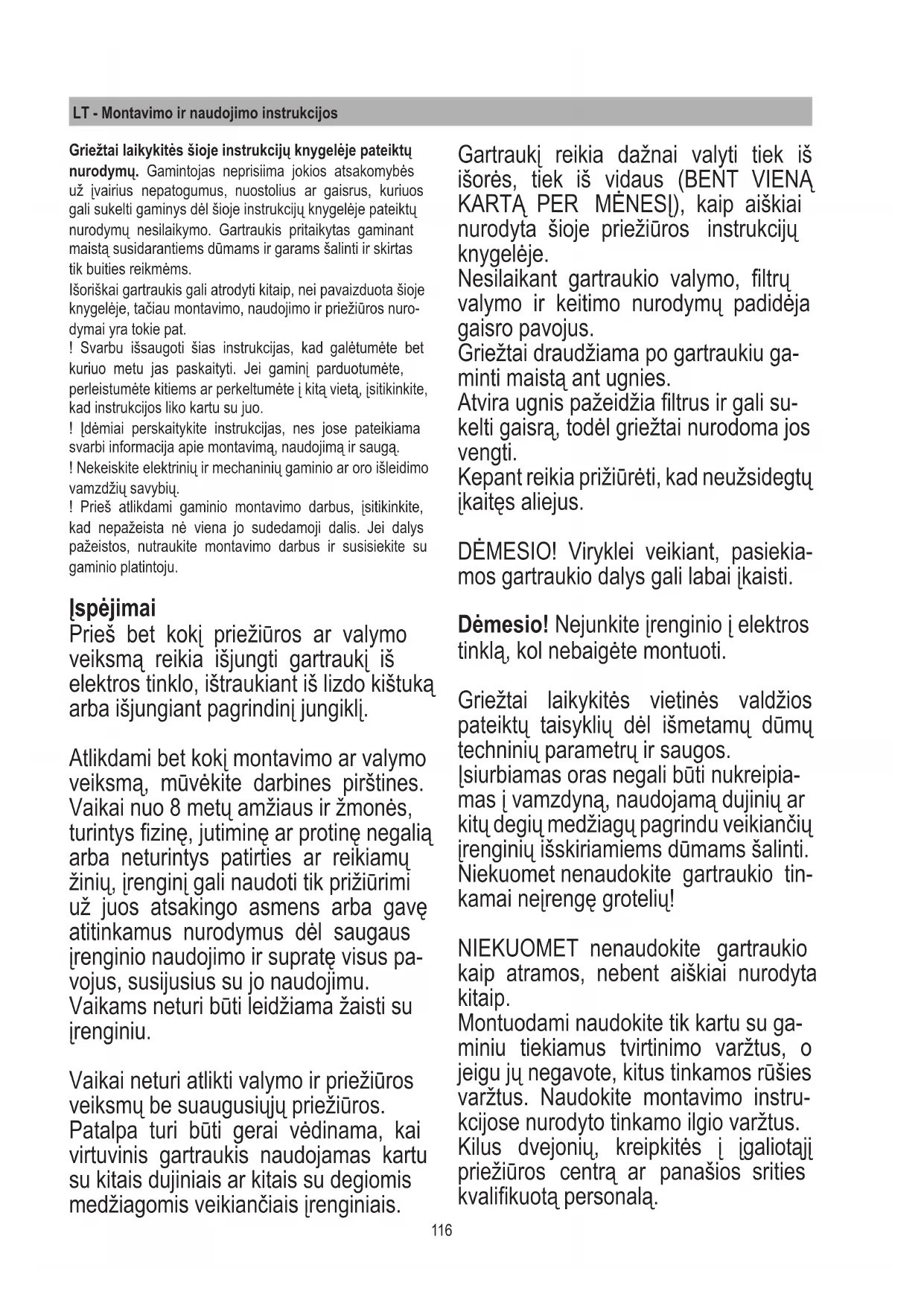

LT Montavimo, naudojimo ir priežiūros instrukcijos

Griežtai laikykitės šioje instrukcijų knygelėje pateiktų nurodymų. Gamintojas neprisiima jokios atsakomybės už įvairius nepatogumus, nuostolius ar gaisrus, kuriuos gali sukelti gaminys dėl šioje instrukcijų knygelėje pateiktų nurodymų nesilaikymo. Gartraukis pritaikytas gaminant maistą susidarantiems dūmams ir garams šalinti ir skirtas tik buities reikmėms.

Išoriškai gartraukis gali atrodyti kitaip, nei pavaizduota šioje knygelėje, tačiau montavimo, naudojimo ir priežiūros nuro-dymai yra tokie pat.

! Svarbu išsaugoti šias instrukcijas, kad galėtumėte bet kuriuo metu jas paskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vieta, įsitikinkite, kad instrukcijos liko kartu su juo.
! Idėmiai perskaitykite instrukcijas, nes jose pateikiama svarbi informacija apie montavimą, naudojimą ir saugą.
! Nekeiskite elektrinių ir mechaninių gaminio ar oro išleidimo vamzdžių savybių.
! Prieš atlikdami gaminio montavimo darbus, įsitikinkite, kad nepažeista nė viena jo sudedamoji dalis. Jei dalys pažeistos, nutraukite montavimo darbus ir susisiekite su gaminio platintoju.

lspèjimai

Prieš bet kokį priežiūros ar valymo veiksmą reikia išjungti gartraukį iš elektros tinklo, ištraukiant iš lizdo kištuką arba išjungiant pagrindinį jungiklj.

Atlikdami bet kokį montavimo ar valymo veiksmą, mūvėkite darbines pirštines. Vaikai nuo 8 metų amžiaus ir žmonės, turintys fizinę, jutiminę ar protinę negalią arba neturintys patirties ar reikiamų žinių, įrenginį gali naudoti tik prižiūrimi už juos atsakingo asmens arba gavę atitinkamus nurodymus dėl saugaus įrenginio naudojimo ir supratę visus pavojus, susijusius su jo naudojimu. Vaikams neturi būti leidžiama žaisti su įrenginiu.

Vaikai neturi atlikti valymo ir priežiūros veiksmų be suaugusiųjų priežiūros. Patalpa turi būti gerai vėdinama, kai virtuvinis gartraukis naudojamas kartu su kitais dujiniais ar kitais su degiomis medžiagomis veikiančiais įrenginiais.

Gartraukį reikia dažnai valyti tiek iš išorės, tiek iš vidaus (BENT VIENA KARTA PER MĖNESI), kaip aiškiai nurodyta šioje priežiūros instrukcijų knygelėje.

Nesilaikant gartraukio valymo, filtrų valymo ir keitimo nurodymų padidėja gaisro pavojus.

Griežtai draudžiama po gartraukiu ga- minti maistą ant ugnies.

Atvira ugnis pažeidžia filtrus ir gali sukelti gaisra, todėl griežtai nurodoma jos vengti.

Kepant reikia prižiūrėti, kad neužsidegtų įkaitęs aliejus.

DÈMESIO! Viryklei veikiant, pasiekia-mos gartraukio dalys gali labai jkaisti.

Dèmesio! Nejunkite jrenginio i elektros tinkla, kol nebaigète montuoti.

Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių parametru ir saugos.

lsiurbiamas oras negali būti nukreipiamas į vamzdyną, naudojamą dujinių ar kitų degių medžiagų pagrindu veikiančių įrenginių išskiriamiems dūmams šalinti.

Niekuomet nenaudokite gartraukio tinkamai nejrengę grotelių!

NIEKUOMET nenaudokite gartraukio kaip atramos, nebent aiškiai nurodyta kitaip.

Montuodami naudokite tik kartu su ga- miniu tiekiamus tvirtinimo varžtus, o jeigu jų negavote, kitus tinkamos rūšies varžtus. Naudokite montavimo instru- kcijose nurodyto tinkamo ilgio varžtus.

Kilus dvejonių, kreipkitės i įgaliotajį priežiūros centra ar panašios srities kvalifikuotą personalą.

DĖMESIO! Varžtus ir kitus tvirtinimo elementus pritvirtinus ne pagal šiose instrukcijose pateiktus nurodymus, gali kilti su elektra susijęs pavojus. Gamintojas neprisiima jokios atsakomybės už įvairius nepatogumus, nuostolius ar gaisrus, kuriuos gali sukelti įrenginys dėl šioje instrukcijų knygelėje pateiktų nurodymų nesilaikymo.

Kadangi nuolat siekiame gerinti kokybę, pasiliekame teisę keisti gaminių techni- nes, funkcines ir estetines savybes pa- gal produkcijos tobulinimo patirtį. Norint užtikrinti tinkamą gartraukio modelio su išoriniu varikliu veikimą, būtina naudoti to paties gamintojo ištraukiamajį bloką (išorinį variklij).

Šis prietaisas pažymėtas pagal ES direktyvą 2012/19/EC dėl elektros ir elektroninės įrangos atlieku (EEl atlieku). Pasirūpindamas, kad gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, jog gaminys negali būti išmetamas su buitinėmis atliekomis, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą, kad elektriniai ir elektroniniai prietaisai būtų perdirbami ir naudojami pakartotinai. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio atliekų tvarkymą, surinkimą ir pakartotinį naudojima, kreipkitės į specialią vietinę įstaiga, buitinių atliekų surinkimo centra ar parduotuvę, kurioje gaminys pirktas.

Irenginys suprojektuotas, išbandytas ir pagamintas pagal šiuos standartus:

- Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

- Elektromagnetinis suderinamumas: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: kai prade-date virti ar kepti, įjunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti ar kepti, palikite jį veikti dar kelioms minutėms. Greitį didinkite tik jei susikaupia daug dūmų ar garų, o intensyvaus veikimo (booster) funkciją naudokite tik kraštutiniais atvejais. Norėdami užtikrinti kvapų sugerties efektyvumą, keiskite anglies filtrą (-us). Norėdami užtikrinti riebalų filtro (-ų) veiksmingumą, valykite jį (juos). Kad įrenginys veiktų efektyviai ir nepernelyg triukšmingai, naudokite didžiausio šiame vadove nurodyto skersmens kanalus.

Naudojimas

Gartraukis gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Oro ištraukimo režimas

Garai išstumiami i išorę per išleidimo vamzdį, pritvirtintą prie jungės.

Vamzdžio skersmuo turi atitikti sujungimo žiedo skersmeni.

Dėmesio! Išleidimo vamzdis nepride-damas, jį reikia pirkti atskirai. Horizon-talioje dalyje vamzdis turi būti šiek tiek nukreipiamas į viršų (apie 10°), siekiant palengvinti oro išleidimą į išorę. Jei gar-traukyje yra anglies filtrų, juos reikia išimti.

Filtravimo režimas

Prieš išleidžiant į patalpa, iš oro pašalinami riebalai. Norint naudotis šios versijos gartraukiu, privaloma įrengti papildomą filtravimo aktyviaja anglimi sistemą.

Pastaba: cirkuliuojantis oras, perėjęs anglies filtrus, patenka atgal i virtuve vamzdžiu, kuriuo oras nukreipiamas i vieną spintelės šoną.

Montavimas

Pastaba: gartraukis turi būti montuojamas taip, kad jī ir jo elektronines dalis visuomet būtų galima pasiekti prireikus atlikti techninės priežiūros darbus.

ISPÈJIMAS: metalinę déžutę su elektroniniais komponentais pritvirtinki- te ne mažesniu nei 65 cm nuo dujinės kaitlentės arba 65 cm atstumu nuo trau- kos taško.

PATARIMAS: rekomenduojama metalinę déžutę su elektroniniais komponentais jrengti bent 10 cm atstumu nuo žemės ir pakankamu atstumu nuo bet kokių šilumos šaltinių (pvz., orkaitės ar kaitlentės).

Jei dujinės viryklės montavimo instrukcijoje nurodomas didesnis atstumas, būtina i tai atsižvelgti.

Prijungimas prie elektros tinklo

Gartraukį prie elektros tinklo turi prijungti kvalifikuotas ir specializuotas techninis personalas.

Elektros tinklo įtampa turi atitikti įtampa, nurodyta etiketėje, priklijuotoje gartraukio viduje. Jei yra kištukas, jį reikia jungti į galiojančius norminius aktus atitinkanti elektros lizda, esanti prieinamoje vie- toje ir po gartraukio sumontavimo. Jeigu kištuko nėra (jungiama tiesiogiai prie elektros tinklo) arba prieinamoje vietoje nėra elektros lizdo, turi būti naudojamas dvipolis jungiklis, pagal visas įrengimo taisykles užtikrinantis visišką atjungimą nuo elektros tinklo esant per aukštai III kategorijos įtampai.

Dėmesio! Prieš vėl jungdami gartraukį prie elektros tinklo ir tikrindami, ar jis tinkamai veikia, visada įsitikinkite, kad tinklo kabelis įrengtas tinkamai.

Montavimas

Prieš pradėdami montuoti įrenginį, įsitikinkite, kad nė viena jo sudeda-moji dalis nepažeista ir nesugadinta. Priešingu atveju montuoti nepradėkite, susisiekite su platintoju. Be to, atidžiai perskaitykite visus toliau pateiktus svar-bius nurodymus.

Naudokite ne ilgesnį nei 5 metrų oro išleidimo vamzdį.

• Rekomenduojama riboti jungiamojo vamzdžio linkių skaičių, nes kiekvienas linkis mažina traukos efektyvumą, skaičiuojamą 1 ilginiui metrui (pvz., jeigu yra du 90° linkiai, vamzdis turi būti ne ilgesnis nei 3 metrai).
• Venkite staigiai keisti vamzdžio kryptį.
• Naudokite 150 mm skersmens vamzdį. Skersmuo turi būti vienodas per visą vamzdžio ilgį.
• Naudokite vamzdį iš norminiuose aktuose nurodytų medžiagų.
  • Gamintojas neprisiima atsakomybės už netinkamą gaminio veikimą arba jo keliamą triukšmą ir neteikia jokios garantijos, jeigu gamini montuodamas klientas nesilaikė instrukcijoje pateiktų reikalavimų.

Prieš grężiant angą, būtina įsitikinti, kad spintelės vidinėje dalyje, gartraukio tvirtinimo lygyje, nėra jokių spintelės elementų ar kitų ypatumu, dėl kurių būtų neįmanoma tinkamai sumontuoti gamini. Taip pat įsitikinkite, kad gartraukio ir kaitlentės matmenys atitinka spintelės dydį ir juos galima sumontuoti tinkamai.

- Kaitlentės galinėje dalyje išgręžkite toliau nurodytų matmenų stačiakampio formos angą: (1 pav.).

822mm X 100mm.

Jeigu naudojate modeli su jrengtu varikliu, atsukite varžtus ir išimkite ištraukiamaji bloka, kad galėtumėte jdėti ištraukimo įtaisą i išgręžta angą.

- ldėkite gartraukį i išgręžtą angą iš viršaus, kaip pavaizduota piešinyje (2 pav.).

- Pritvirtinkite gartraukį spintelės viduje, naudodami specialias komplekte esančias plokšteles (3 pav.). Pritvirtinkite plokšteles prie gartraukio apatinės dalies (4 pav.).

Prieš užverždami varžtus spintelėje, įsitikinkite, kad gaminys yra statmenai darbiniam paviršiui.

- Jeigu naudojate modeli su krašte irengtu varikliu, idėkite ištraukiamajį bloka taip, kad ištraukiamas oras būtų nukreipiamas norima kryptimi – į viršų arba į apačią (5 pav.). Variklis gali būti montuojamas tiek gartraukio priekinėje, tiek galinėje dalyje. Baigę montuo-ti variklį, sumontuokite oro išleidimo vamzdį.

Jeigu naudojate modeli su išoriniu varikliu, padėkite ištraukiamaji bloka (išorini varikli) tinkamoje vietoje ir paruoškite ištraukiamo oro išleidimo vamzdį. Išdėstykite oro išleidimo vamzdį tarp išorinio variklio ir gartraukio. Pasirinki- te vieną iš penkių oro išleidimo būdų (6 pav.) ir sumontuokite komplekte esančią jungtį.

Baigę montuoti ir ijungę gamini j elektros tinklą, pakelkite ištraukimo įtaisą, pa- spausdami priekinę dalį, kaip pavaizduo- ta 7 pav.

Idèkite anglies filtrus, jeigu naudojate filtruojamaji modeli (anglies filtrai tiekiami atskirai, specialiame rinkinyje), riebalu filtrus (žiūrèkite 8 pav.), idèkite priekini stikla, kaip pavaizduota 9 pav. Būkite atsargūs įspausdami stikla – žr. 10 pav.

- Padėkite metalinę dėžutę su elektroni-niais komponentais lengvai prieinamoje vietoje taip, kad prireikus būtų galima atlikti priežiūros darbus, ir prijunkite jos elektros jungtis prie gartraukio (11 pav.).

Veikimas

Norint užtikrinti tinkamą gaminio veikimą, reikia atidaryti nuimamają dėžutę, kaip nurodyta toliau. Paspauskite stiklą žemyn, kaip pavaizduota 12 pav. – dėžutė atsiskirs ir atsidarys.

Atsidarius nuimamajai dėžutei, gali-ma ijungti traukos varikli naudojant pavaizduotą valdymo mygtukų skydelį. Dėžutė uždaroma analogiškai – reikia spausti priekinį stikla, kol ji visiškai užsidarys.

T1. Laikmačio ijungimo ir išjungimo mygtukas: paspau-skite norėdami ijungti automatinio išjungimo funkcija:
1 greitis – 20 minučių
2 greitis – 15 minučių
3 greitis – 10 minučių
Intensyvus greitis – 5 minutės

T2. Traukos greičio (galios) mažinimo mygtukas

OFF 1: paspauskite kelis kartus, norėdami sumažinti greitį iki gartraukio išsijungimo.

OFF 2: jrenginiui veikiant bet kokiu greičiu, laikykite nuspaudę.

T3. Ijungimo (ON) ir traukos greičio (galios) didinimo (1, 2, 3, intensyvus) mygtukas

Intensyvus greitis veikia 5 minutes. Praëjus šiam laikui automatiškai nustatomas 2 greitis.

Filtrų prisotinimo indikatorius

Gartraukis perspėja apie būtinybę atlikti filtrų priežiūrą:

Riebalų filtras (apytiksliai kas 40 naudojimo valandų): visi šviesos diodai skleidžia žydrą šviesą.

Aktyviosios anglies kvapų filtras (apytiksliai kas 160 naudojimo valandų): visi šviesos diodai skleidžia žydrą šviesą, o šviesos diodai L2 ir L3 mirksi.

Filtrų prisotinimo indikatoriaus išjungimas

Atlikę filtrų priežiūrą, paspauskite ir palaikykite mygtukus T1 ir T3 – šviesos diodai L1, L2 ir L3 kurį laiką pamirksi, skleisdami žydrą šviesą, ir išsijungia.

Aktyviosios anglies kvapų filtro prisotinimo indikatoriaus funkcijos ijungimas

Paprastai šio indikatoriaus funkcija yra išjungta. Norėdami ją ijungti, atlikite tokius veiksmus:

Išjunge gartrauki, vienu metu paspauskite ir palaikykite mygtukus T1 ir T2: iš pradžių įsijungia L1, vėliau – L2 ir L3, o nuspaustus mygtukus atleidus šviesos diodai L2 ir L3 ima mirksėti – tai reiškia, kad funkcija ijungta.

Anglies filtro prisotinimo indikatoriaus išjungimas: pakartokite išvardytus veiksmus – iš pradžių vienu metu įsijungia šviesos diodai L1, L2 ir L3, o nuspaustus mygtukus atleidus šviesos diodai L2 ir L3 išsijungia – tai reiškia, kad funkcija išjungta.

PRIEŽIŪRA

Riebalų filtras

Sulaiko kepant ar verdant į orą patenkančių riebalų daleles. Filtrą valykite kartą per mėnesį (arba kai nurodo filtrų prisotinimo indikacijos sistema, jei ji yra turimame modelyje). Valykite švelniais valikliais rankomis arba plaukite indaplovėje žemoje temperatūroje trumpu ciklu.

Plaunant indaplovėje, metalinis riebalų filtras gali prarasti spalva, bet jo filtravimo savybės išlieka nepakitusios.

Aktyviosios anglies filtras (tik filtravimo modelyje) Naikina nemalonius kvapus, atsirandančius gaminant maistą. Anglies filtras prisisotina naudojant ilgą laika, priklausomai nuo viryklės rūšies ir riebalų filtro valymo reguliarumo. Bet kuriuo atveju kasetę reikia keisti ne dažniau kaip kas keturis mėnesius.

Išėmus riebalų filtrus, galima įdėti anglies filtrus (8 pav.).
