Pandora PRF0120979 - Izvadsistēma ELICA - Bezmaksas lietošanas instrukcija

Zīmols	ELICA
Modelis	Pandora PRF0120979
Kategorija	Tvaika nosūcējs
Uzstādīšanas veids	Iebūvējams (lejupejošā vilkme)
Darbības režīms	Ārējā izvade vai iekšējā cirkulācija
Iebūvēšanas izmēri (P x A)	822 mm x 100 mm
Izvades caurules diametrs	150 mm
Elektrobarošana	220-240 V ~ 50 Hz
Ātrumu skaits	3 + intensīvais (Boost)
Automātiskais taimeris	Jā (regulējams atkarībā no ātruma)
Filtru veids	Metāla tauku filtrs (mazgājams) + Aktivētās ogles filtrs (nomaināms)
Filtru piesātinājuma indikators	Jā (zilas LED)
Tauku filtra tīrīšana	Katru mēnesi (manuāli vai trauku mazgājamā mašīnā)
Ogles filtra nomaiņa	Ik pēc 4 mēnešiem
Drošības funkcija	Automātiska izslēgšanās ar taimeri, aizsardzība pret atklātu liesmu
Lietošana	Sadzīves, gatavošanas dūmu un tvaiku nosūkšana
Atbilstības standarti	CEI/EN 60335, CEI/EN 61591, etc.
Iekļautie piederumi	Stiprinājuma skavas, tauku filtrs, aizsargstikls

Bieži uzdotie jautājumi - Pandora PRF0120979 ELICA

Kā uzstādīt tvaika nosūcēju Pandora PRF0120979 ?

Izgrieziet atveri 822 x 100 mm aiz plīts virsmas. Ievietojiet nosūcēju no augšas, nostipriniet to ar pievienotajiem stiprinājuma skavām, pēc tam uzstādiet motora bloku un izvades cauruli (diametrs 150 mm). Recirkulācijas versijā uzstādiet ogles filtrus (komplekts tiek pārdots atsevišķi). Pieslēdziet elektriski pēc pilnīgas uzstādīšanas.

Kādi ir dažādie darbības režīmi?

Nosūcējs darbojas ārējās izvades režīmā (caurule uz ārpusi) vai iekšējās recirkulācijas režīmā (ar ogles filtru). Recirkulācijas režīmā gaiss tiek attaukots un pēc tam filtrēts, pirms tiek atgriezts telpā.

Kā lietot nosūcēju?

Bīdiet stiklu uz leju, lai atvērtu sūkšanas paneli. Izmantojiet taustiņus T2 (samazināšana) un T3 (palielināšana), lai regulētu ātrumu (1-2-3-Intensīvais). Intensīvais ātrums darbojas 5 minūtes, pēc tam atgriežas uz ātrumu 2. Taustiņš T1 aktivizē automātiskās izslēgšanās taimeri.

Kā tīrīt tauku filtrus?

Metāla tauku filtri tiek tīrīti reizi mēnesī ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamā mašīnā ātrā ciklā zemā temperatūrā. Mazgāšana trauku mazgājamā mašīnā var izbalināt filtru, bet tas neietekmē tā efektivitāti.

Kad jānomaina ogles filtrs?

Aktivētās ogles filtrs jānomaina ik pēc 4 mēnešiem vai biežāk, ja nosūcējs tiek daudz lietots. Nomaiņa nepieciešama tikai recirkulācijas versijā.

Kā atiestatīt filtru piesātinājuma indikatoru?

Pēc filtru tīrīšanas vai nomaiņas turiet nospiestus taustiņus T1 un T3, līdz indikatori L1, L2 un L3 īsi uzmirgo zilā krāsā un pēc tam nodziest.

Kādi ir svarīgi drošības norādījumi?

Vienmēr atvienojiet nosūcēju pirms tīrīšanas. Nekad neizmantojiet atklātu liesmu zem nosūcēja. Uzraugiet cepšanu, lai novērstu ugunsgrēku. Nodrošiniet pietiekamu ventilāciju, ja nosūcējs tiek lietots kopā ar citām sadedzināšanas ierīcēm. Neizmantojiet nosūcēju bez uzstādīta tauku filtra.

Kāds izvades caurules diametrs jāizmanto?

Izvades caurules diametram visā garumā jābūt 150 mm. Ierobežojiet garumu līdz maksimums 5 metriem un samaziniet līkumu skaitu, lai saglabātu sūkšanas veiktspēju.

Kā pieslēgt nosūcēju elektriski?

Pieslēgumu jāveic kvalificētam speciālistam. Spriegumam jāatbilst datu plāksnītē norādītajam. Ja ir pieejams kontaktdakša, pievienojiet to sienas kontaktligzdai, kas ir pieejama pēc uzstādīšanas; pretējā gadījumā izmantojiet standarta automātisko slēdzi, lai nodrošinātu pilnīgu atvienošanu.

Ko darīt darbības traucējumu gadījumā?

Vispirms pārbaudiet, vai barošana ir pareiza un vai filtri nav aizsērējuši. Skatiet instrukciju par iespējamiem kļūdu kodiem. Ja problēma turpinās, sazinieties ar ELICA klientu apkalpošanas dienestu vai pilnvarotu tehniķi.

LIETOŠANAS INSTRUKCIJA Pandora PRF0120979 ELICA

LV uzstādīšanas, lietošanas un tehniskās apkopes instrukcijas

Stingri ievērojiet šajā rokasgrāmatā norādītās instrukcijas. Ražotājs neuzņemas atbildību par iespējamām neērtībām, bojājumiem vai ugunsgrēkiem, kas radušies šajā rokasgrāmatā sniegto instrukciju neievērošanas dēļ. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts lietošanai mājas apstākļos.

Gaisa nosūcēja izskats var atšķirties no šajā rokasgrāmatā redzamajiem attēliem; tomēr lietošanas, tehniskās apkopes un uzstādīšanas instrukcijas paliek nemainīgas.

! Ir svarīgi saglabāt šo rokasgrāmatu, lai jebkurā brīdī varētu tajā ieskatīties. Pārdošanas, nodošanas vai pārcelšanās gadījumā pārliecinieties, ka tā paliek kopā ar ierīci. ! Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par uzstādīšanu, lietošanu un drošību. ! Neveiciet nekādas elektriskas vai mehāniskas izmaiņas ierīcē vai izplūdes caurulēs. ! Pirms uzstādīšanas pārbaudiet, vai neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet uzstādīšanu.

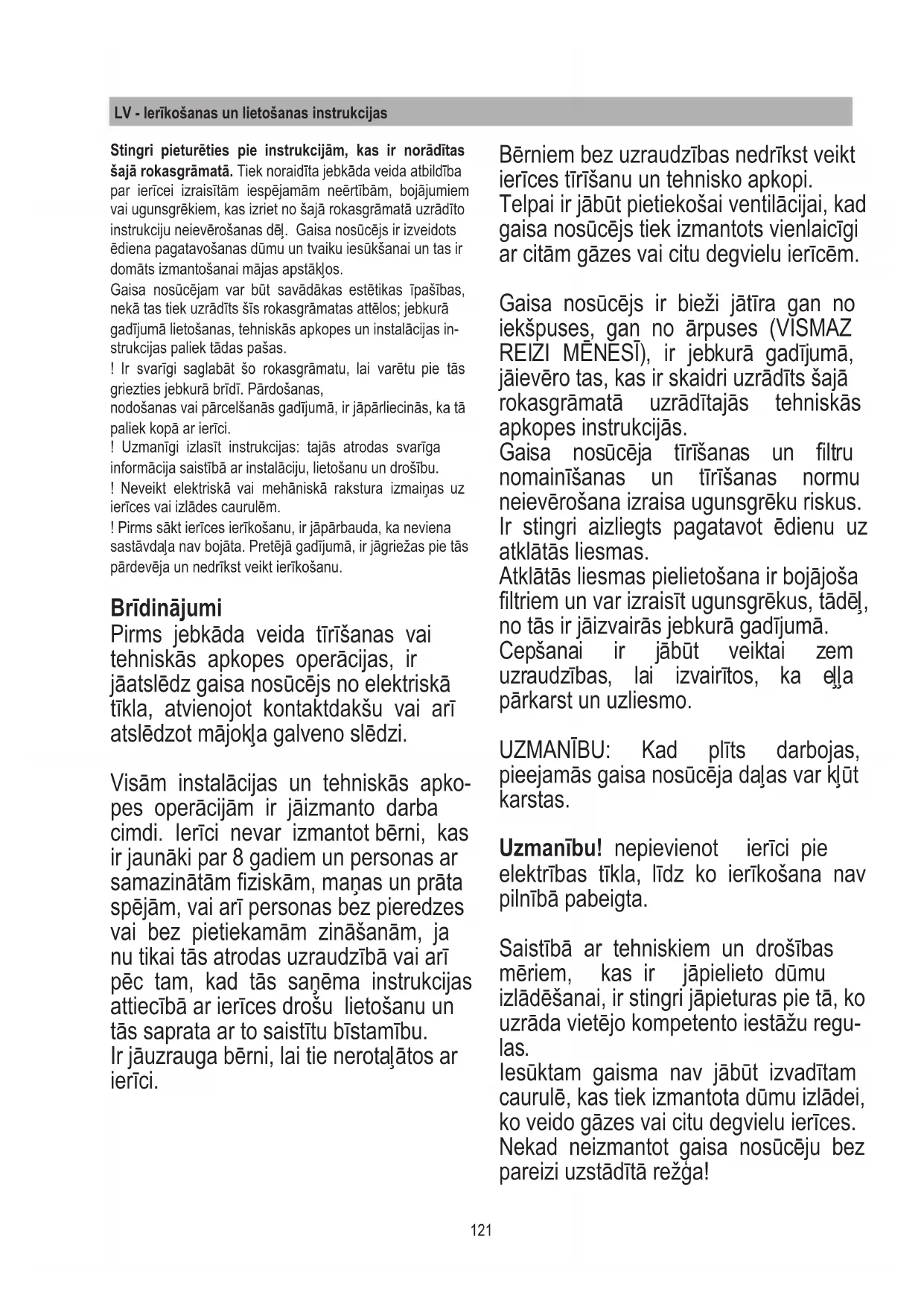

Brīdinājumi

Pirms jebkādas tīrīšanas vai tehniskās apkopes veikšanas atvienojiet gaisa nosūcēju no elektrotīkla, izvelkot kontaktdakšu vai atslēdzot mājas galveno slēdzi.

Visām uzstādīšanas un tehniskās apkopes darbībām izmantojiet darba cimdus. Ierīci nedrīkst lietot bērni, kas jaunāki par 8 gadiem, un personas ar samazinātām fiziskām, maņu vai garīgām spējām, vai personas bez pieredzes vai zināšanām, ja vien tās neatrodas uzraudzībā vai nav saņēmušas instrukcijas par drošu lietošanu un sapratušas saistītos riskus. Bērni jāuzrauga, lai tie nespēlētos ar ierīci.

Bērni bez uzraudzības nedrīkst veikt ierīces tīrīšanu un tehnisko apkopi. Telpai jābūt pietiekami ventilētai, ja gaisa nosūcējs tiek lietots vienlaikus ar citām gāzes vai cita veida degvielas ierīcēm.

Gaisa nosūcējs ir bieži jātīra gan no iekšpuses, gan no ārpuses (vismaz reizi mēnesī), vienmēr ievērojot šajā rokasgrāmatā sniegtās tehniskās apkopes instrukcijas.

Gaisa nosūcēja tīrīšanas un filtru nomaiņas vai tīrīšanas noteikumu neievērošana rada ugunsgrēka risku. Ir stingri aizliegts gatavot ēdienu uz atklātas liesmas.

Atklātas liesmas izmantošana bojā filtrus un var izraisīt ugunsgrēku, tāpēc no tās jāizvairās jebkurā gadījumā.

Cepšana jāveic uzraudzībā, lai izvairītos no eļļas pārkaršanas un aizdegšanās.

UZMANĪBU: Kad plīts darbojas, pieejamās gaisa nosūcēja daļas var kļūt karstas.

Uzmanību! Nepievienojiet ierīci elektrotīklam, kamēr uzstādīšana nav pilnībā pabeigta.

Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāievēro dūmu izvadīšanai, stingri ievērojiet vietējo kompetento iestāžu noteikumus.

lesūktam gaisma nav jābūt izvadītam caurulē, kas tiek izmantota dūmu izlādei, ko veido gāzes vai citu degvielu ierīces. Nekad neizmantot gaisa nosūcēju bez pareizi uzstādītā režģa!

Gaisa nosūcējs NEKAD nedrīkst būt izmantots kā atbalsta virsma, ja vien tas nav skaidri norādīts.

Ierīkošanai izmantot tikai tās fiksācijas skrūves, kas ir dotas līdzi ierīcei, vai arī, ja tās nav dotas līdzi, ir jāiegādājas pareiza veida skrūves. Izmantot pareizu garumu skrūvēm, kas ir identificētas Instalācijas Vadībā. Šaubu gadījumā sazināties ar autorizētu tehniskās apkalpošanas centru vai līdzīgu kvalificētu personālu.

UZMANĪBU! Skrūvju un piestiprināšanas ierīču neierīkošana saskaņā ar šīm instrukcijām var izraisīt elektriskās daļas riskus.

Tiek noraidīta jebkāda veida atbildība par ierīcei izraisītām iespējamām neērtībām, kas izriet no šajā rokasgrāmatā uzrādīto instrukciju neievērošanas dēļ.

Vēloties pastāvīgi uzlabot mūsu produktus, mēs paturam tiesības veikt visa veida izmaiņas to tehniskām, funkcionālām vai estētiskām īpašībām, kas izriet no to evolūcijas. Versijas ar ārējo dzinēju gadījumā, normālai gaisa nosūcēja darbībai ir nepieciešams izmantot tāda paša ražotāja iesūkšanas grupu (ārējais dzinējs).

Šī ierīce ir atzīmēta saskaņā ar Eiropas Direktīvu 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Pārliecinoties, ka šis produkts tiek apsaimniekots pareizā veidā, lietotājs palīdz novērst potenciālas negatīvas sekas apkārtējai videi un veselībai.

uz produkta vai tā

Simbols

pavadības dokumentācijā norāda, ka šim produktam nav jābūt iznīcinātam kā mājokļa atkritumam, bet gan tas ir jānogādā uz attiecīgo elektrisko un elektronisko ierīču savākšanas centru. Ir jāatbrīvojas no tā, sekojot vietējām normām saistībā ar atkritumu apsaimniekošanu. Lai iegūtu plašāku informāciju par šī produkta apstrādi, atgūšanu un pārstrādi, ir jāgriežas uz attiecīgo vietējo biroju, uz mājas atkritumu savākšanas punktu vai uz veikalu, kurā produkts tika iegādāts.

Aprīkojums ir projektēts, testēts un izveidots saskaņā ar normām par:

- Drošība: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.

- Sniegums: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN

61000-3-3. Ieteikumi pareizai lietošanai, lai samazinātu ietekmi uz vidi: Kad Jūs sākat gatavot ēdienu, ieslēgt gaisa nosūcēju minimālajā ātrumā, atstājot to ieslēgtu dažas minūtes arī pēc ēdiena pagatavošanas beigām. Paaugstināt ātrumu tikai liela dūmu un tvaiku daudzuma gadījumā, izmantojot funkciju booster tikai ārkārtējos gadījumos. Lai uzturētu smaku samazināšanas sistēmu iedarbīgu, kad tas ir nepieciešams, ir jānomaina ogles filtrs/filtri. Lai uzturētu iedarbīgu tauku filtru,

tas ir jātīra nepieciešamības gadījumā. Lai optimizētu iedarbīgumu un samazinātu trokšņus, izmantot kanālu sistēmas maksimālo diametru, kas ir uzrādīts šajā rokasgrāmatā.

Lietošana

Gaisa nosūcējs ir izveidots, lai to izmantotu iesūkšanas versijā ar izvadīšanu uz ārpusi vai versijā ar filtru ar iekšēju recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi ar izplūdes caurules palīdzību, kas ir piestiprināta pie savienojuma atloka.

Izplūdes caurules diametram ir jābūt atbilstošam pievienošanas gredzena diametram.

Uzmanību! Izvadīšanas caurule nav dota līdzi, tā ir jāiegādājas. Horizontālajā daļā caurulei ir jābūt nelielam slīpumam uz augšu (aptuveni 10°), lai vienkāršāk varētu nosūtīt gaisu uz ārpusi. Ja gaisa nosūcējs ir aprīkots ar ogles filtriem, tie ir jānoņem.

Versija ar filtru

Iesūktais gaiss tiek attaukots pirms tā atkārtotās nosūtīšanas telpā. Lai varētu izmantot gaisa nosūcēju šajā versijā, ir nepieciešams instalēt papildu filtrācijas sistēmu uz aktīvo oglu pamata.

Piezīme: Gaiss, pārstrādāts caur ogles filtriem, tiek nosūtīts uz virtuvi ar caurules palīdzību, kas nosūta gaisu uz mēbeles pusi.

Instalācija

Piezīme: instalācijai ir jābūt veiktai tādā veidā, lai būtu vienmēr nodrošināta piekļuve pie gaisa nosūcēja un elektroniskām sastāvdaļām, lai varētu veikt iespējamās tehniskā rakstura iejaukšanās.

BRĪDINĀJUMS: Novietot metāla kārbu, kas satur elektroniskās sastāvdaļas, attālumā ne mazāk par 65 cm no gāzes plīts vai, jebkurā gadījumā, 65 cm no gaisa nosūcēja iesūkšanas punkta.

IETEIKUMS: Iesakām ierīkot metāla kārbu, kas satur elektroniskās sastāvdaļas, vismaz 10 cm no grīdas un pietiekamā attālumā no visiem karstuma avotiem (piem., krāsns vai plīts puse).

Ja gāzes ēdiena pagatavošanas ierīces instalācijas instrukcijās ir uzrādīts lielāks attālums, ir nepieciešams to ievērot.

Elektriskais pievienojums

Gaisa nosūcēja pievienošanu pie elektriskā tīkla ir jāveic tehniski kvalificētam un specializētam personālam.

Tīkla spriegumam ir jāatbilst tam spriegumam, kas ir uzrādīts uz īpašību etiķetes, kas atrodas gaisa nosūcēja iekšpusē. Ja ir kontaktdakša, ir jāpievieno gaisa nosūcējs pie rozetes, kas atbilst pastāvošām normām, kas atrodas pieejamā zonā arī pēc instalācijas. Ja nav kontaktdakšas (tiešais pievienojums pie tīkla) vai kontaktdakša nav pieejamā zonā, arī pēc instalācijas, ir jāpielieto normām atbilstošais bipolārais slēdzis, kas nodrošina tīkla pilnīgu atslēgšanos pārsprieguma III kategorijas apstākļos, saskaņā ar instalācijas noteikumiem.

Uzmanību! Pirms atkārtoti pievienot gaisa nosūcēja kontūru pie tīkla padeves un pārbaudīt tā pareizu darbību, ir vienmēr jāpārbauda, ka tīkla vads tika pareizi montēts.

Ierīkošana

Pirms uzsākt ierīces instalāciju, ir jāpārbauda, ka neviena sastāvdaļa nav bojāta; pretējā gadījumā ir jāgriežas pie pārdevēja un nedrīkst turpināt instalāciju. Pie tam, ir uzmanīgi jāizlasa visas tālāk uzrādītās instrukcijas.

Izmantot gaisa izvadīšanas cauruli, kuras maksimālais garums nepārsniegtu 5 metrus.

- Ierobežot kanālā izliekumu skaitu, jo katrs izliekums samazina iesūkšanas iedarbīgumu tik daudz cik 1 lineārais metrs. (Piem.: ja tiek izmantoti nr.2 izliekumi 90°, kanāla garumam nevajadzētu pārsniegt 3 metru garumu).

- Izvairīties no radikālām virziena izmaiņām.

- Izmantot cauruli ar 150mm diametru pastāvīgu visā garumā.

- Izmantot cauruli no materiāla, kas ir apstiprināts ar normām.

- Gadījumā, ja iepriekš minētās instrukcijas netiek ievērotas, uzņēmums-piegādātājs neatbildēs par plūsmas ātruma vai trokšņu problēmām, un netiks sniegta nekāda veida garantija.

Pirms veikt atvērumu, ir jāpārbauda, ka mēbeles iekšējā pusē, atbilstībā ar gaisa nosūcēja atrašanās zonu, neatrodas mēbeles struktūras vai citas detaļas, kas varētu veidot problēmas pareizai instalācijai. Pārbaudīt, ka gaisa nosūcēja un plīts izmēri ir savietojami ar mēbeli, un attiecīgi, instalācija ir veicama.

- Plīts aizmugurējā daļā veikt taisnstūra atvērumu ar sekojošajām dimensijām: (Att. 1)

822mm X 100mm.

Versijas gadījumā ar jau montētu dzinēju, ir jānoņem skrūves un jāizņem iesūkšanas grupa, lai varētu ievadīt downdraft izveidotajā atvērumā.

- Instalēt gaisa nosūcēju veiktajā atvērumā, ievadot to no augšas, kā tas ir uzrādīts (Att. 2).

- Piestiprināt gaisa nosūcēju mēbeles iekšpusē, izmantojot atbilstošas līdzi sniegtās skavas (Att.3). Turpināt skavu montāžu gaisa nosūcēja apakšējā daļā (Att.4).

Pirms ievadīt skrūves mēbelē, ir jāpārliecinās, ka produkts ir perfekti perpendikulārs darba virsmai.

- Versijas gadījumā ar dzinēju uz borta, ir jāveic dzinēja grupas montāža, vēršot gaisa izeju izvēlētajā pozīcijā uz leju vai uz augšu (Att. 5). Dzinējs var būt instalēts gan uz downdraft priekšējās puses, kā arī aizmugurējās puses. Kad dzinēja instalācija ir pabeigta, ir jāveic kanālu montāža gaisa izejai.

Versijas gadījumā ar ārējo dzinēju, iesūkšanas grupa (ārējais dzinējs) ir jānovieto atbilstošajā zonā un jāsagatavo izplūdes gaisa izvadīšanas caurules. Veikt gaisa izejas kanāla montāžu starp ārējo dzinēju un downdraft. Izvēlēties gaisa izeju starp piecām iespējām (Att.6) un instalēt līdzi doto savienojumu.

Pēc instalācijas pabeigšanas un pēc produkta pievienošanas pie elektrības tīkla, pacelt downdraft, piespiežot uz priekšējās puses, kā to uzrāda att. 7.

Tad instalēt ogles filtrus, versijas gadījumā ar filtriem (ogles filtri tiek sniegti atsevišķi, ar attiecīgo komplektu), prettauku filtrus (skat. att. 8), tad instalēt priekšējo stiklu, kā to uzrāda att. 9; pievērst uzmanību stikla piekāršanai, kā tas ir uzrādīts att. 10.

- Novietot metāla kārbu, kas satur elektroniskās sastāvdaļas, viegli pieejamā zonā nepieciešamām tehniskām darbībām, pievienojot tās elektrības savienojumus pie gaisa nosūcēja (att.11).

Darbošanās

Produkta normālai darbībai, ir nepieciešams atvērt izvelkamo elementu, rīkojoties, kā tas ir uzrādīts tālāk. Piespiest stiklu uz leju, kā tas ir uzrādīts att. 12, notiks atvienošanās un attiecīgā atvēršanās.

Pēc izvelkamā elementa atvēršanās, būs iespējams iedarbināt iesūkšanas dzinēju, rīkojoties uz taustu paneļa, kā tas ir uzrādīts zemāk.

Paneļa aizvēršanās notiek analogiskā veidā, ir nepieciešams piespiest uz priekšējā stikla, līdz elementa pilnīgai aizvēršanai.

T1. Tausts ON/OFF taimeris: piespiest, lai programmētu automātisko izslēgšanos:

1.ātrums: 20 minūtes 2.ātrums: 15 minūtes 3.ātrums: 10 minūtes Intensīvais ātrums: 5 minūtes

T2. lesūkšanas ātruma (jaudas) pazemināšanas tausts OFF 1: piespiest vairākas reizes, lai pazeminātu ātrumu līdz gaisa nosūcēja izslēgšanai.

OFF 2: jebkurā ātrumā piespiest ilgāku brīdi.

T3. Tausts ON/iesūkšanas ātruma (jaudas) palielināšana (1-2-3-Intensīvais)

Intensīvam ātrumam ir aptuveni 5 min. ilgums, pēc kā tiek automātiski uzstādīts 2.ātrums.

Filtru piesātināšanās uzrādītājs

Gaisa nosūcējs uzrāda kad ir nepieciešams veikt filtru tehnisko apkopi:

Tauku filtrs (aptuveni katru 40.lietošanas stundu): visi LED gaiši zilā krāsā.

Aktīvās ogles smaku filtrs (aptuveni katru 160. lietošanas stundu): visi LED gaiši zilā krāsā, LED L2 un L3 mirgo.

Filtru piesātināšanas iestatīšana uz nulli (reset)

Pēc tam, kad filtriem tika veikta tehniskā apkope, ilgāku brīdi ir jāpiespiež tausts T1 un T3, LED L1, L2 un L3 īsu brīdi mirgos gaiši zilā krāsā, lai pēc tam pilnībā izslēgtos.

Aktīvās ogles smaku filtra piesātināšanās uzrādītāja iedarbināšana

Parasti šis uzrādītājs ir atslēgts. Lai to iedarbinātu, ir nepieciešams rīkoties sekojošajā veidā:

Kad gaisa nosūcējs ir izslēgts, ir jāpiespiež un ir jātur piespiesti ilgāku laiku un vienlaicīgi T1 un T2: no sākuma iedegsies L1, pēc tam arī L2 un L3, pēc kā, atlaižot taustus, LED L2 un L3 īsu laiku mirgos, uzrādot notikušo iedarbošanos.

Ogles filtra piesātināšanās LED atslēgšana: atkārtot augstāk aprakstīto operāciju, no sākuma vienlaicīgi iedegsies LED L1, L2 un L3 , pēc kā, atlaižot taustus, LED L2 un L3 izslēdzas, uzrādot notikušo atslēgšanos.

TEHNISKĀ APKOPE

Prettauku filtrs

Tas notur tauku daļiņas, ko izraisa ēdiena pagatavošana. Tas ir jātīra vienu reizi mēnesī (vai arī kad filtru piesātināšanas uzrādīšanas sistēma - ja tādu paredz Jūsu rīcībā esošais modelis - uzrāda šādu nepieciešamību), ar neagresīviem mazgāšanas līdzekļiem, manuāli vai arī trauku mazgājamā mašīnā pie zemām temperatūrām un ar īsu ciklu.

Mazgājot metāla prettauku filtru trauku mazgājamā mašīnā, tas var zaudēt krāsu, bet tā filtrācijas īpašības nekādā veidā nemainās.

Aktīvās ogles filtrs (tikai versijai ar filtru)

Notur nepatīkamas smakas, ko izraisa ēdiena pagatavošana.

Ogles filtra piesātināšanās parādās pēc vairāk vai mazāk ilgstošas lietošanas, atkarībā no virtuves veida un tauku filtra tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kasetni maksimums katru ceturto mēnesi.

Pēc prettauku filtru izņemšanas, ir iespējams ievietot ogles filtrus (Att. 8).
